đ Beschreibung der Röhre: UCL81 Inventarnummer: 00904
| Name | â UCL81 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 39 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 142 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S120c |
đ Beschreibung der Systeme fĂŒr die Röhre: UCL81
| System 1 | System 2 | |
| Kathode | 3, 8 | 3, 8 |
| Gitter 1 | 1 | 9 |
| Gitter 2 | 2 | |
| Gitter 3 | 3, 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | ||
| Funktion | â Niederfrequenzverstaerker, Triode |
â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UCL81
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UCL81
Datenblatt UCL81 RFT.pdf (194 kB)
Datenblatt UCL81 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (2869 kB)
Pruefkarte UCL81 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte UCL81 - Karte 2 - Funke W19 Roehrenpruefer.pdf (142 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UCL81

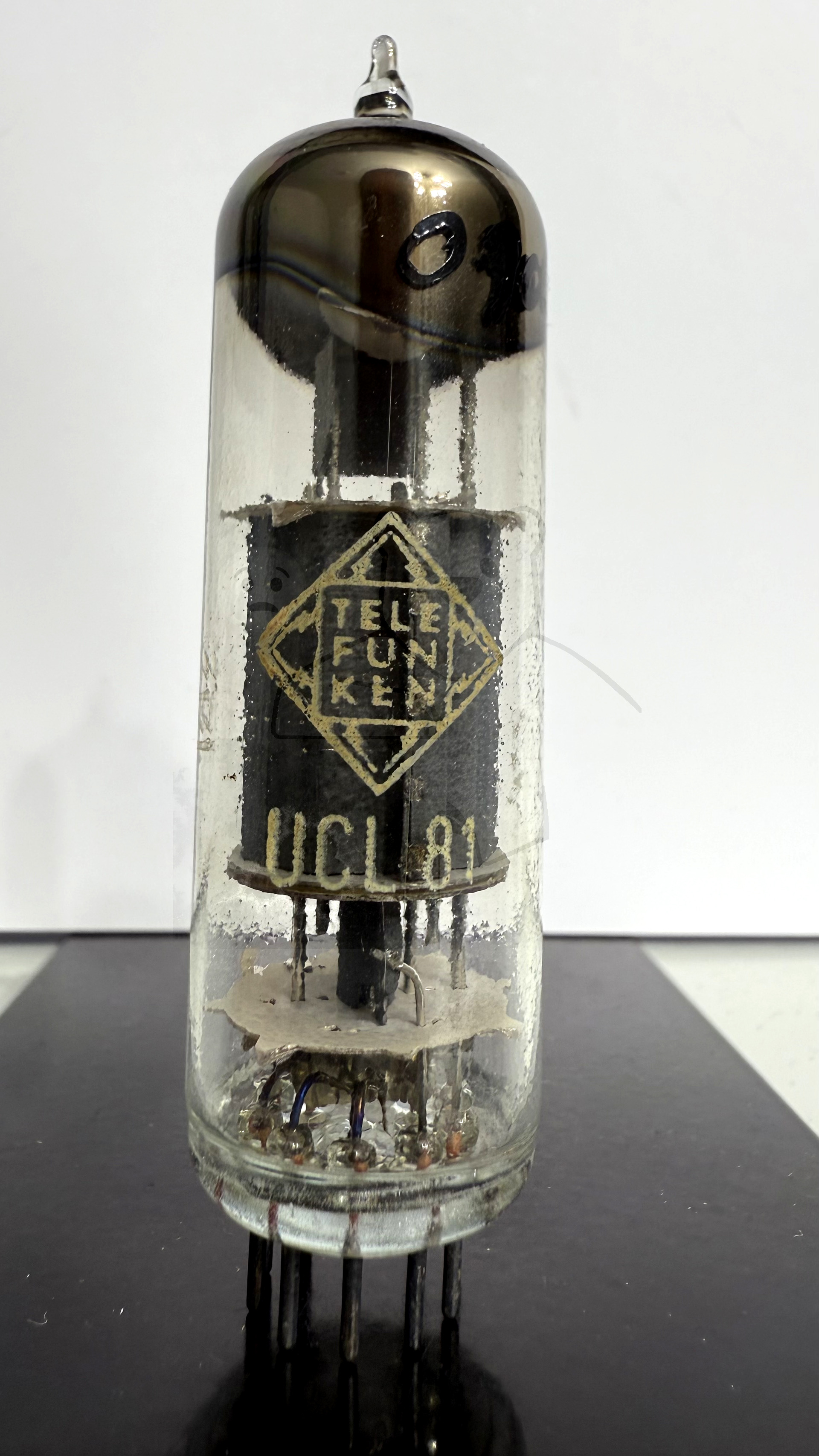

Röhre UCL81 #0904 Bild 1
