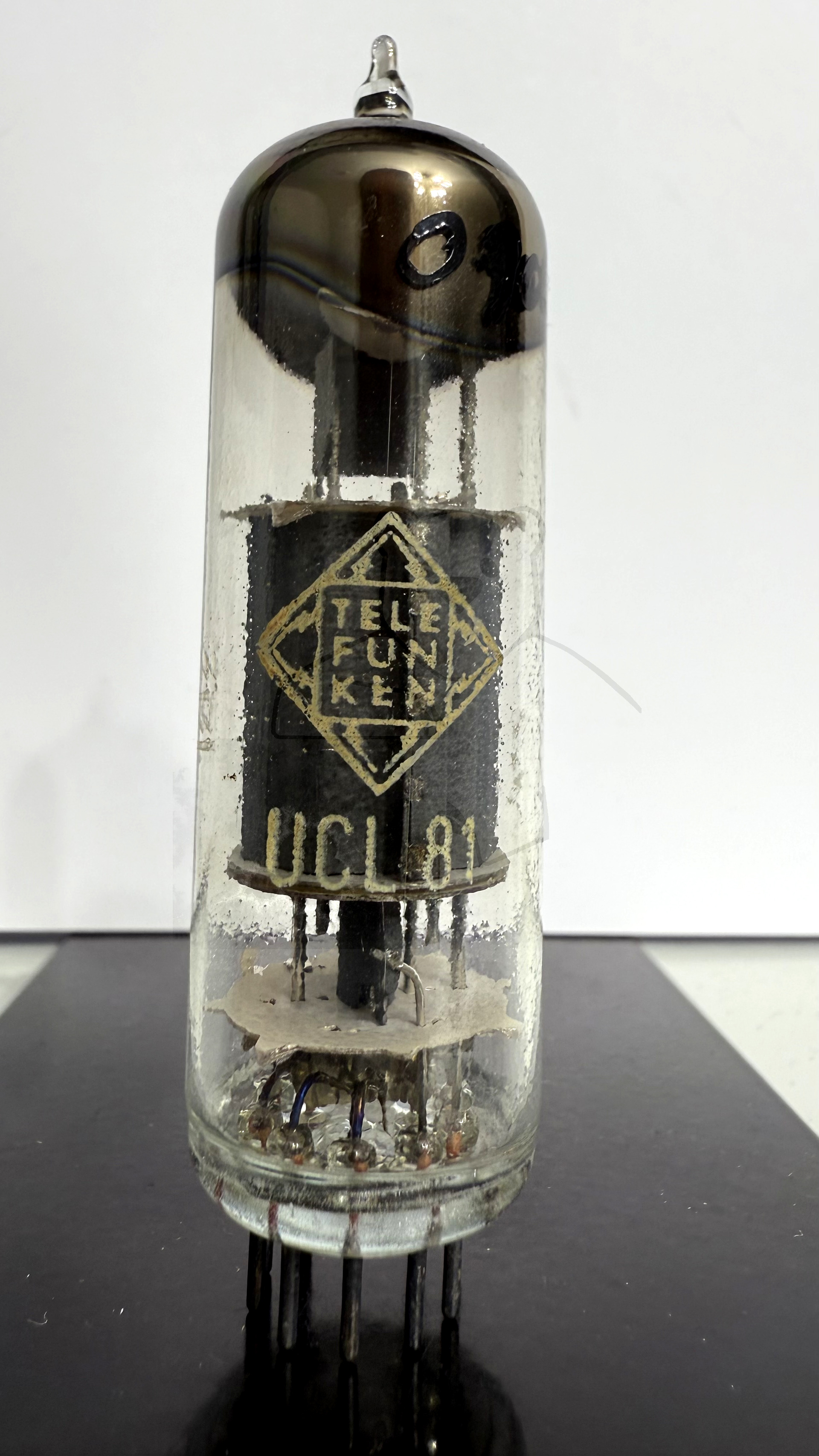

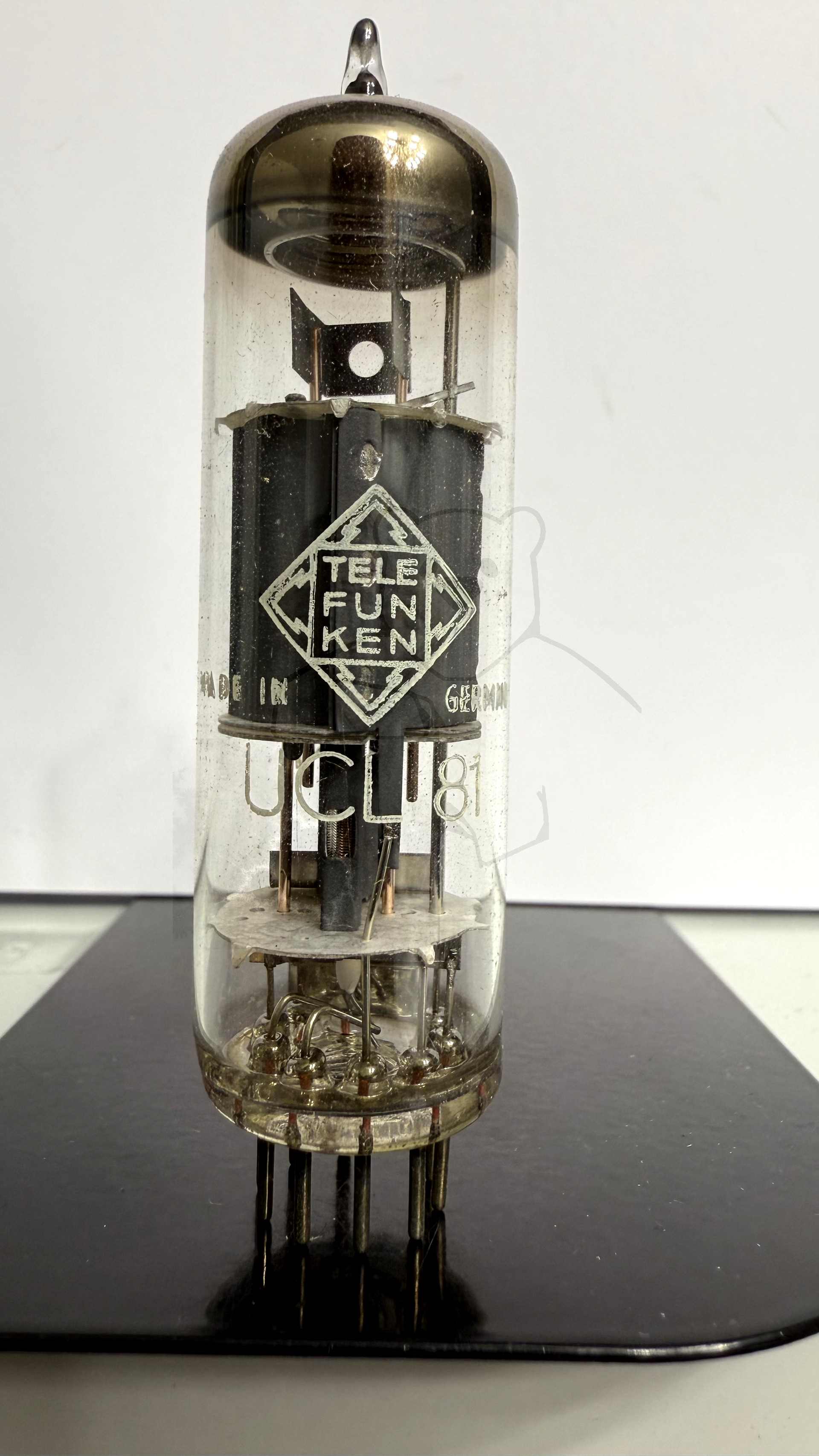

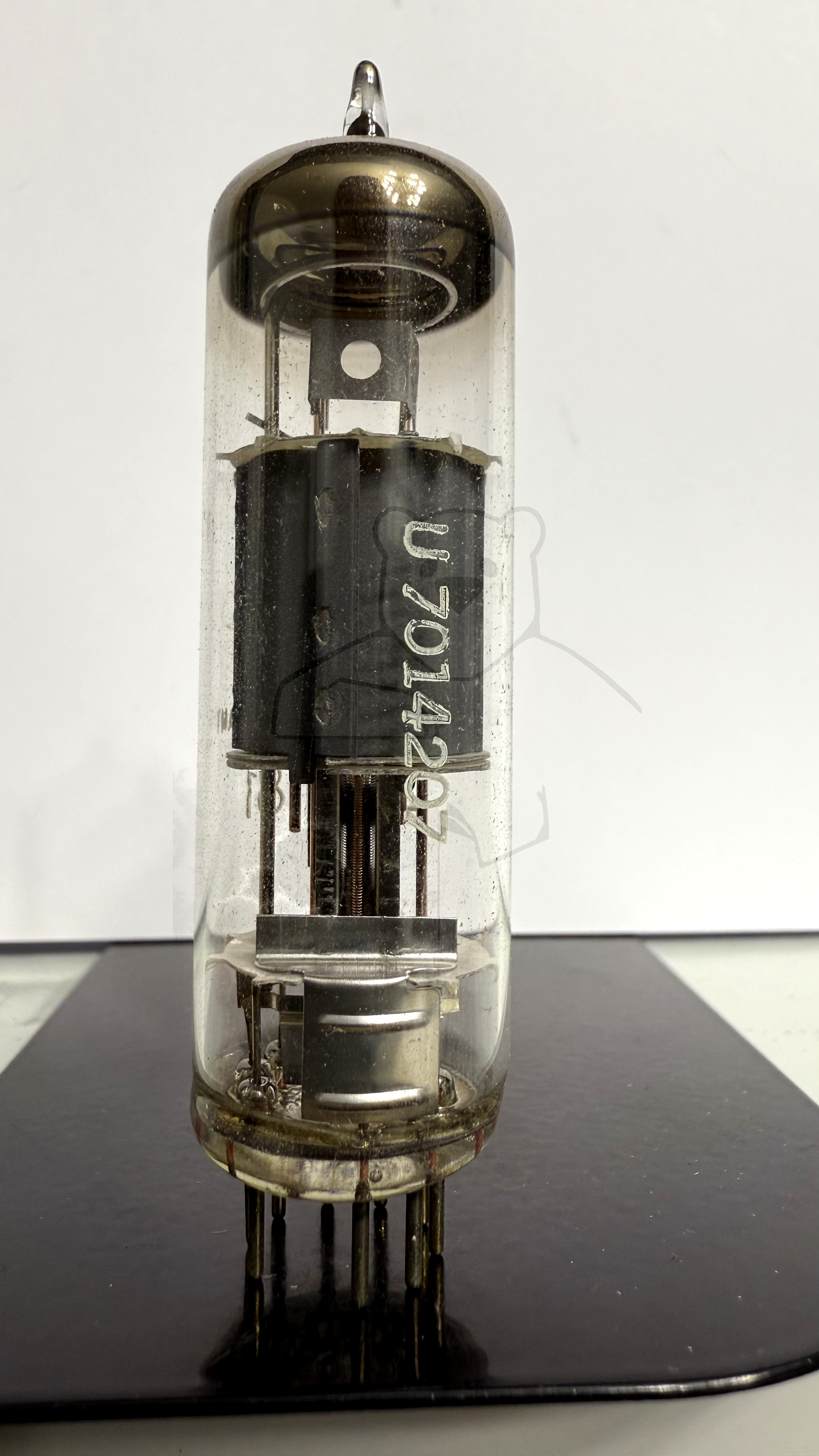

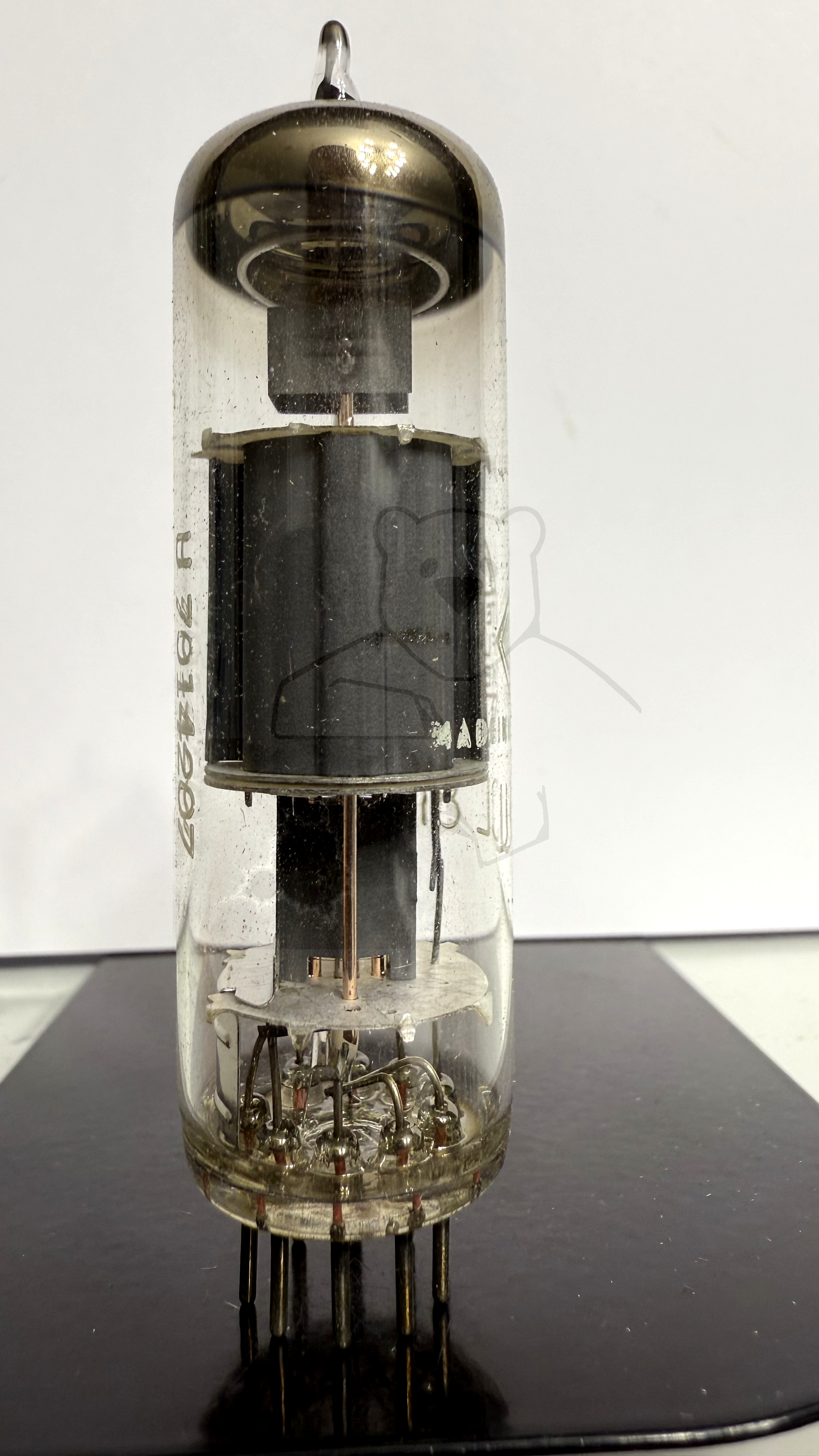

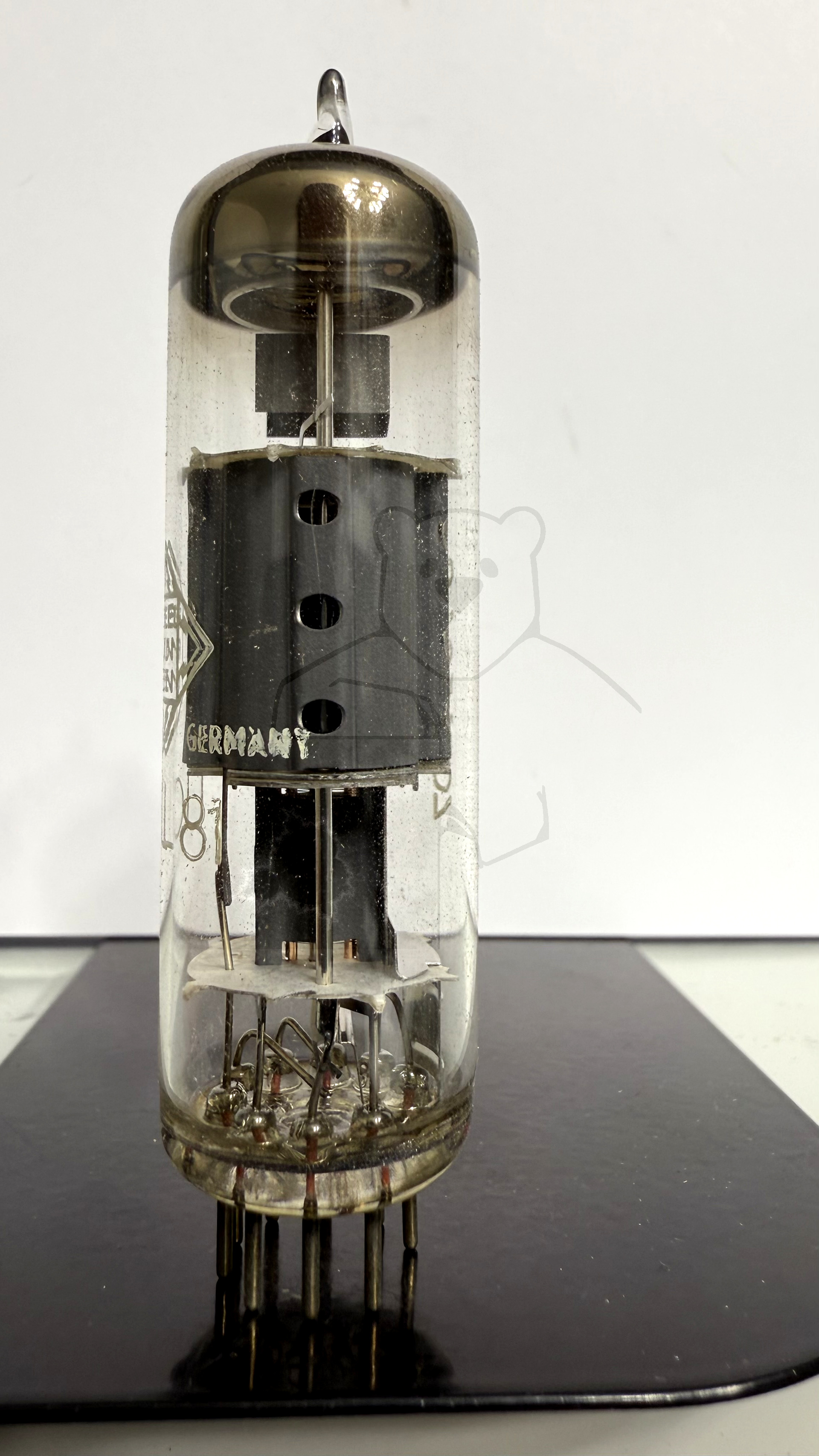

Daten und Bilder der Röhre: UCL81

🔎 Beschreibung der Röhre: UCL81

Name	UCL81
Vergleichsname
Heizspannung (Volt)	39
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UCL81

	System 1	System 2
Kathode	3, 8	3, 8
Gitter 1	1	9
Gitter 2		2
Gitter 3		3, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

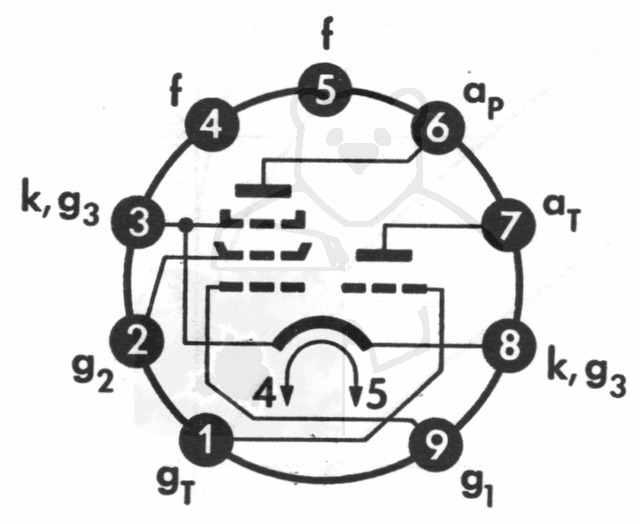

🔎 Sockelschaltung der UCL81

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UCL81

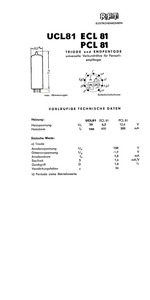

Datenblatt UCL81 RFT.pdf (194 kB)
Datenblatt UCL81 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (2869 kB)
Pruefkarte UCL81 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte UCL81 - Karte 2 - Funke W19 Roehrenpruefer.pdf (142 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
