Daten und Bilder der Röhre: EL41

🔎 Beschreibung der Röhre: EL41 Inventarnummer: 00834

Name	→ EL41
Vergleichsname	6CK5
Hersteller	→ Tungsram
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,71
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp
Informationen	H5
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S120a

🔎 Beschreibung der Systeme für die Röhre: EL41

	System 1
Kathode	7
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EL41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL41
Anwendung EL41 [www.tubedata.info].pdf (605 kB)
Anwendung EL41 Funkschau.pdf (76 kB)
Datenblatt EL41 Brimar [www.tubedata.info].pdf (46 kB)
Datenblatt EL41 La Radiotechnique [www.tubedata.info].pdf (75 kB)
Datenblatt EL41 Mazda Belvu [www.tubedata.info].pdf (119 kB)
Datenblatt EL41 Miniwatt [www.tubedata.info].pdf (574 kB)
Datenblatt EL41 Mullard [www.tubedata.info].pdf (126 kB)
Datenblatt EL41 Philips.pdf (502 kB)
Datenblatt EL41 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2541 kB)
Pruefkarte EL41 - Neuberger RPM370 Roehrenmessgeraet.pdf (232 kB)
Pruefkarte EL41 BF61 - Funke W19 Roehrenpruefer.pdf (154 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: EL41

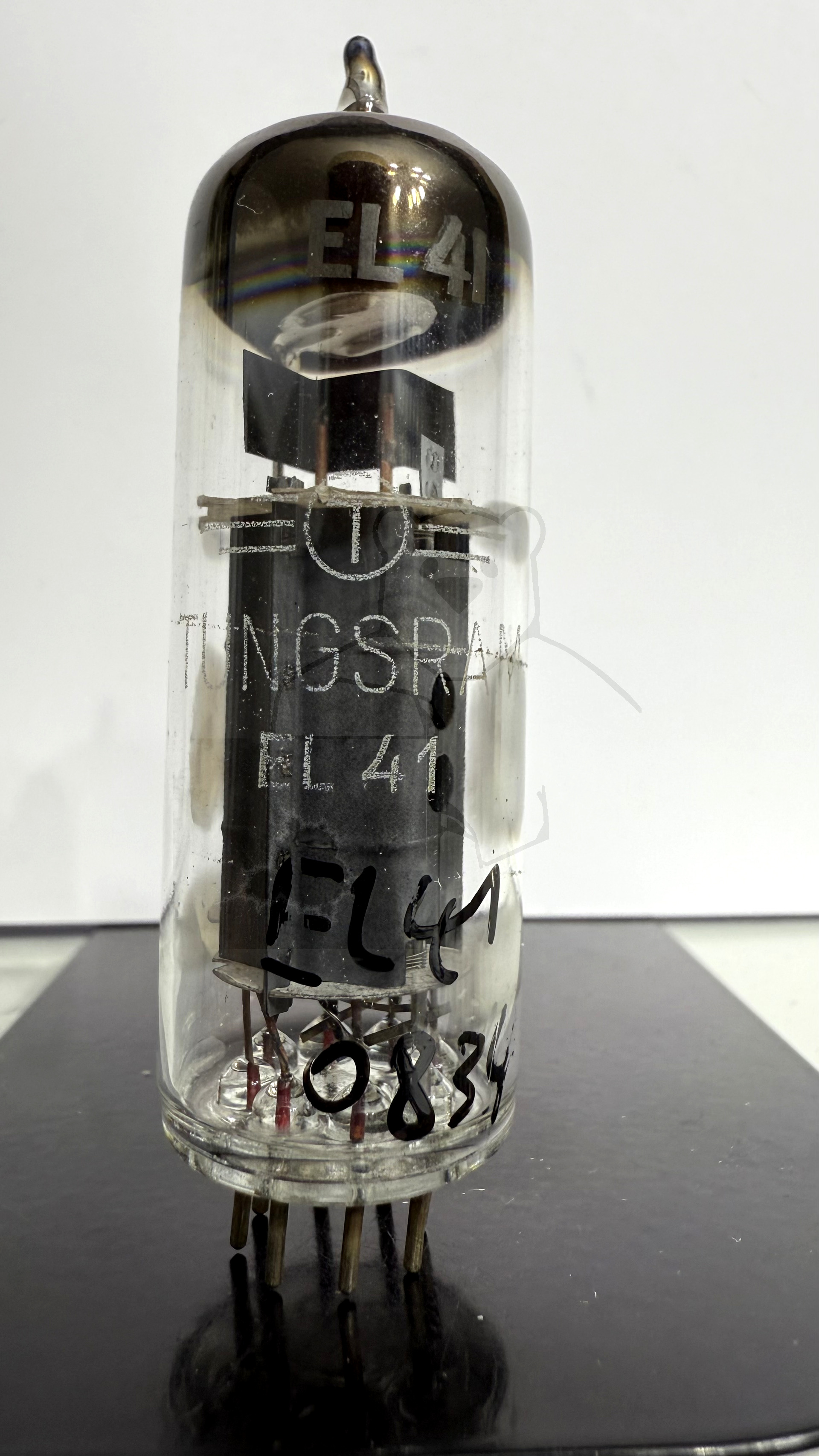

Röhre EL41 #0834 Bild 1
