🔎 Beschreibung der Röhre: DY802 Inventarnummer: 00530
| Name | → DY802 |
| Vergleichsname | 1R15 |
| Hersteller | → ITT - Lorenz |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (Ampère) | 0,6 |
| Art der Heizung | Halb-Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Hochspannungsgleichrichterröhre → DY802 wurde zur Hochspannungserzeugung aus der Horizontalablenkung (Rücklauf) bei schwarz/weiß Fernsehern eingesetzt. |
| Informationen | |
| Kenn Nummer | 523 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S137b |
🔎 Beschreibung der Systeme für die Röhre: DY802
| System 1 | |
| Kathode | 1, 4, 6, 9 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der DY802
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: DY802
Datenblatt DY802 Mazda Belvu [www.tubedata.info].pdf (257 kB)
Datenblatt DY802 Philips [www.tubedata.info].pdf (76 kB)
Datenblatt DY802 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (824 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: DY802

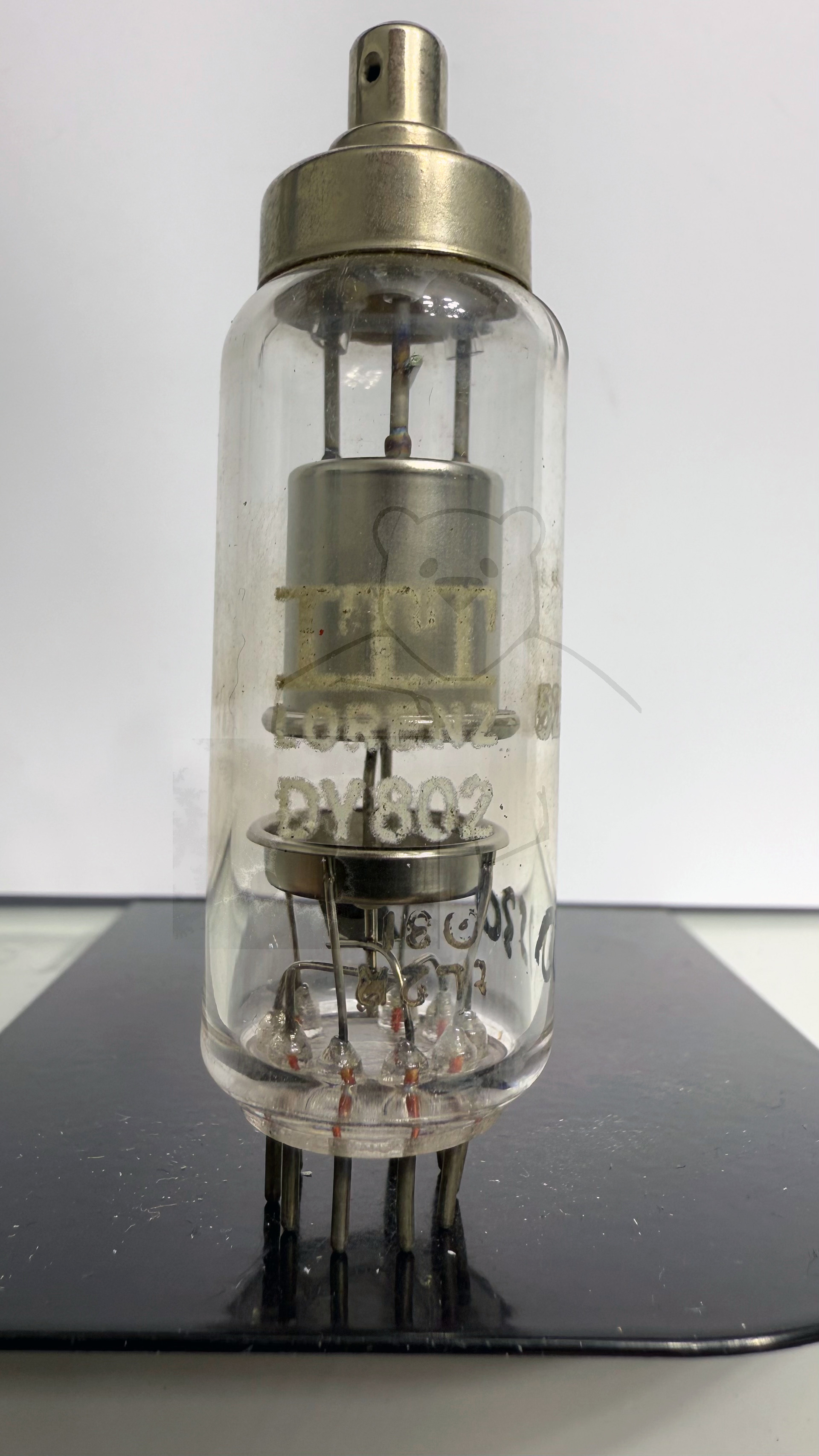

Röhre DY802 #0530 Bild 1
