🔎 Beschreibung der Röhre: 6П9 Inventarnummer: 00227
| Name | → 6П9 |
| Vergleichsname | → 2192 OSW → 6AG7 6P9 |
| Hersteller | → UdSSR (СВЕТЛАНА, Svetlana) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | ОТК1 Produziert: 2/1974 → Aus der Saarbrücker Sammlung |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S38b |
🔎 Beschreibung der Systeme für die Röhre: 6П9
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 6 |
| Gitter 3 | 1 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6П9
Bildquelle: General Electric Datenblatt
🔎 Datenblätter zur Röhre: 6П9
Datenblatt 6AG7 RFT.pdf (81 kB)
Datenblatt 6P9 6П9.pdf (154 kB)
Datenblatt 6П9 UdSSR [www.tubedata.info].pdf (154 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6П9

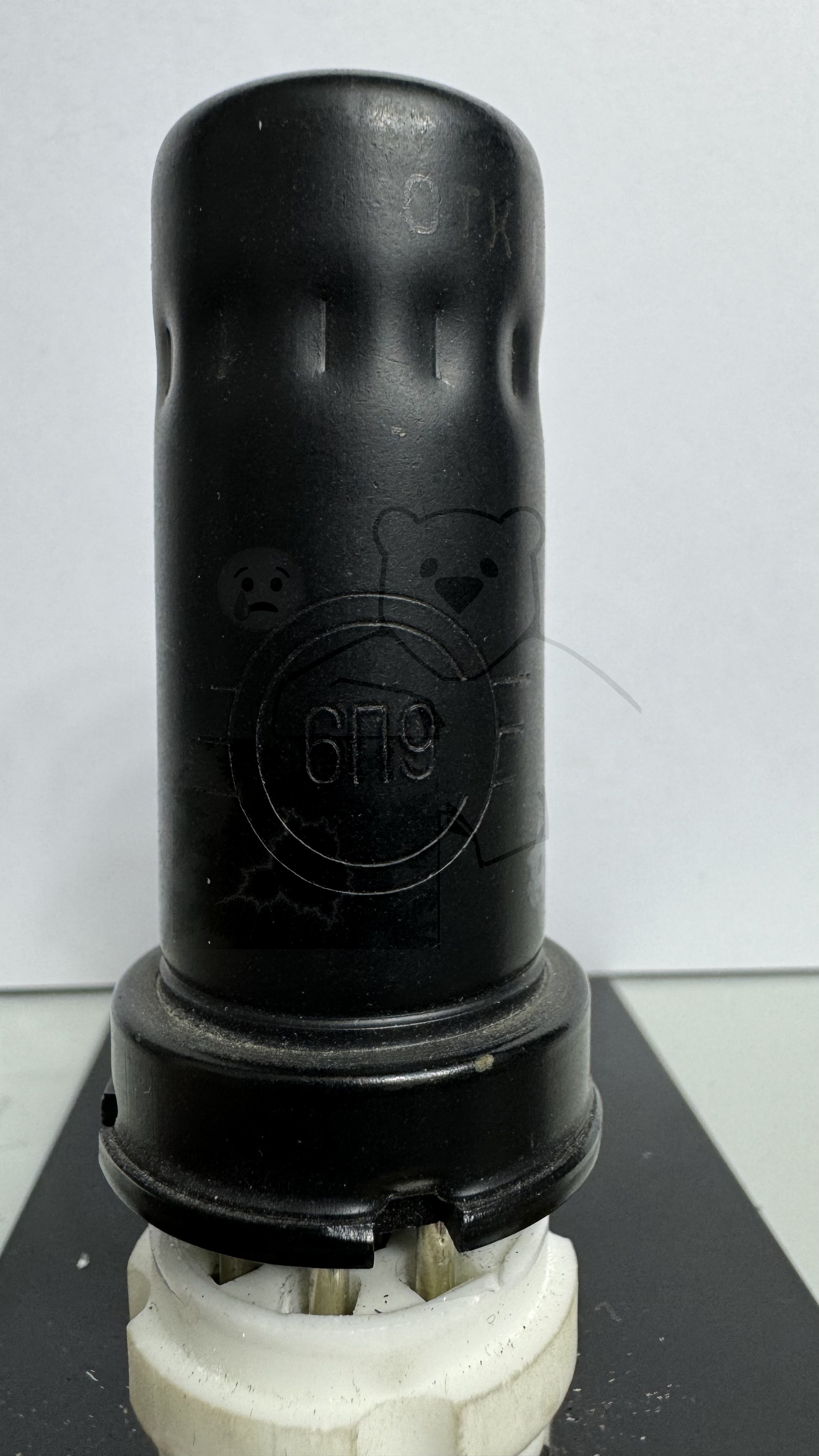

Röhre 6П9 #0227 Bild 1

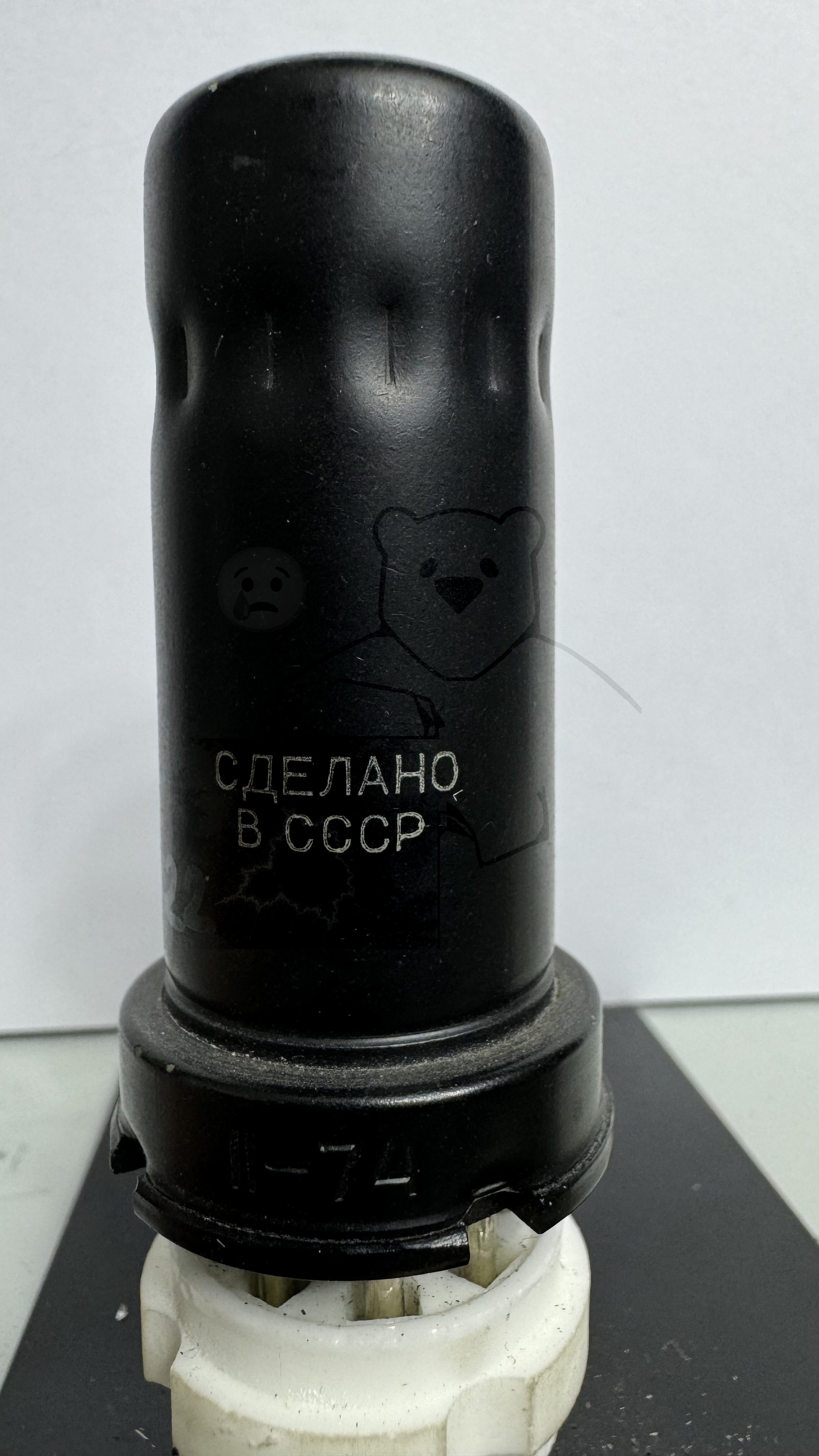

Röhre 6П9 #0227 Bild 2

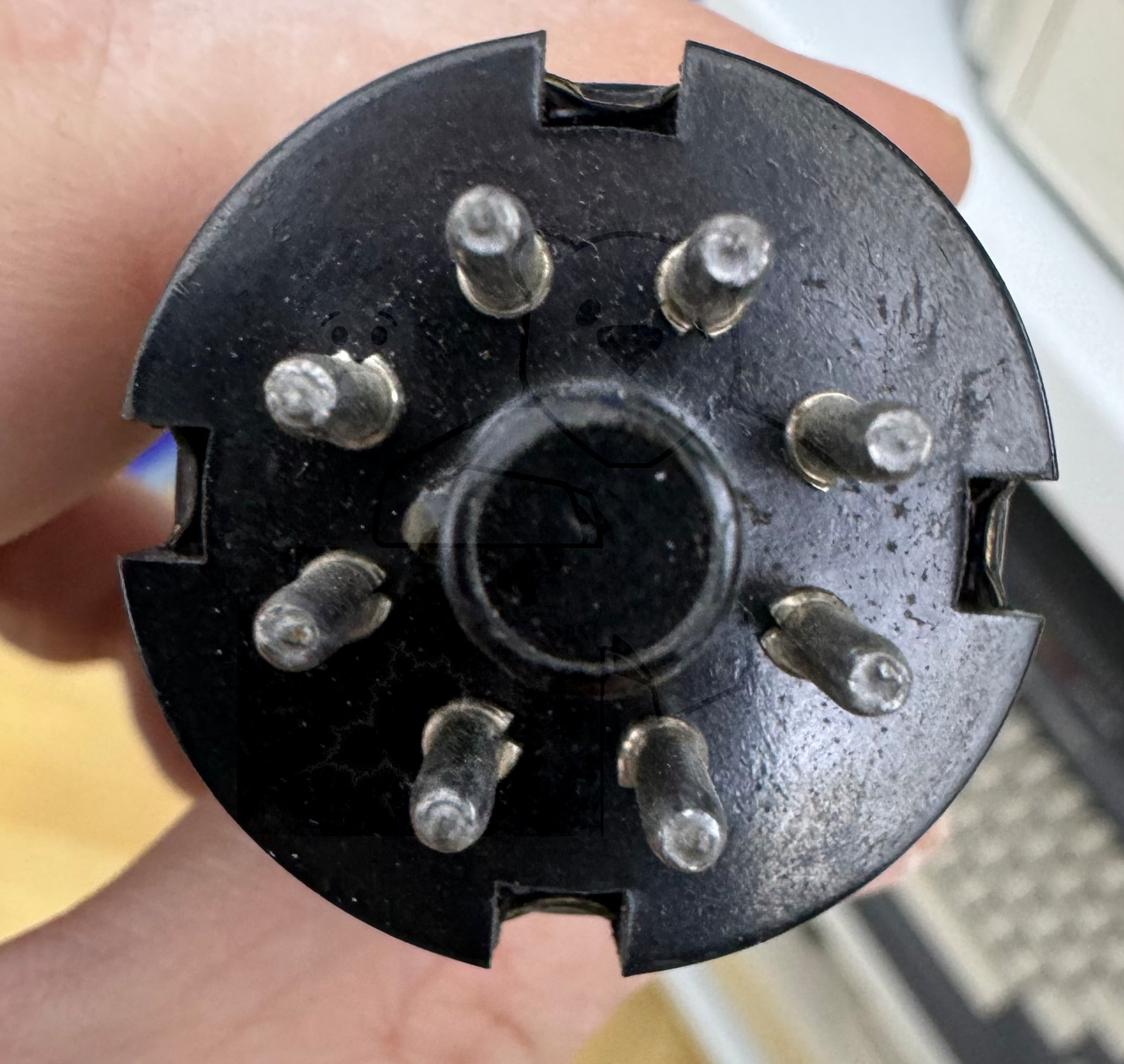

Röhre 6П9 #0227 Bild 3
