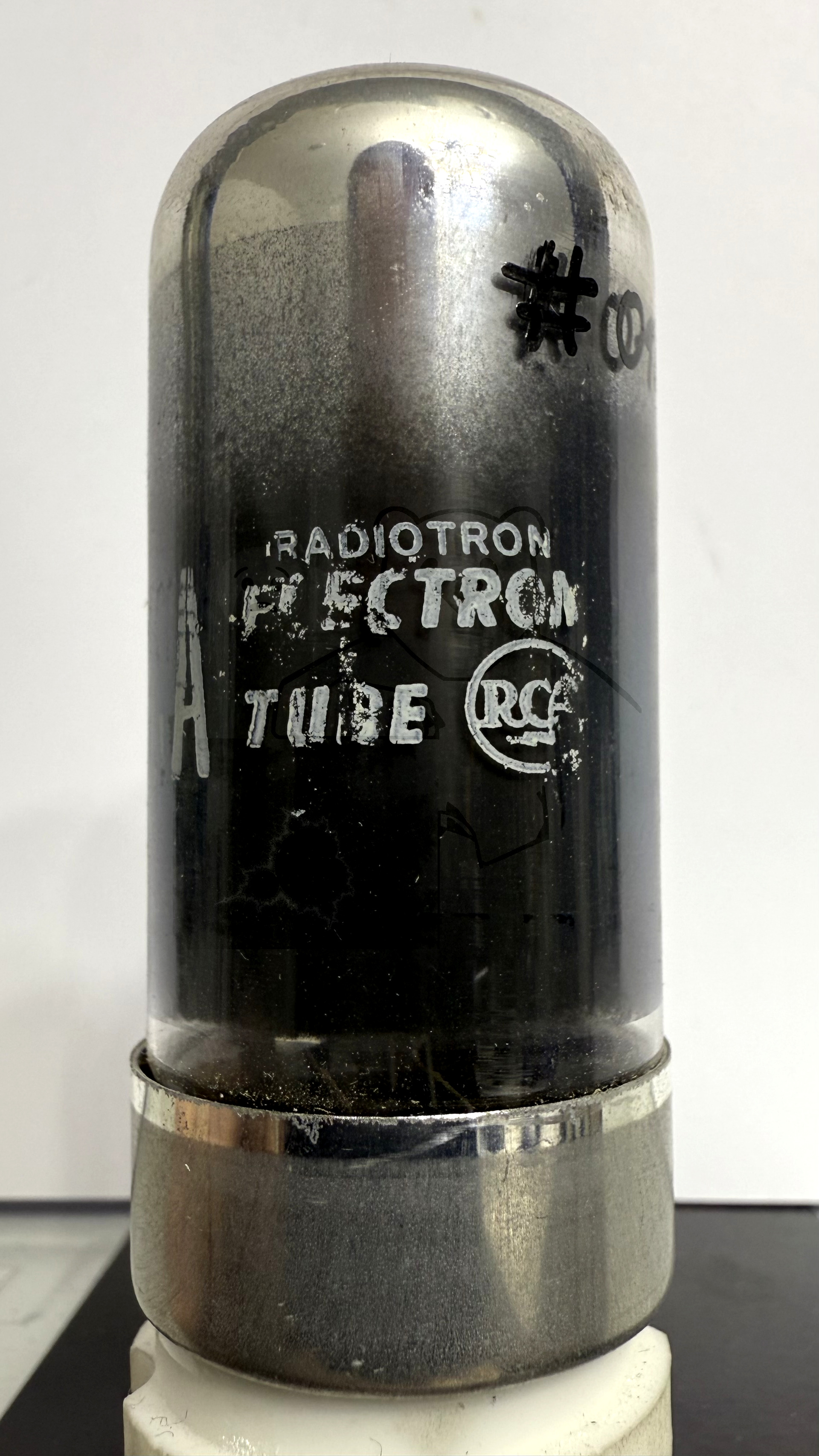

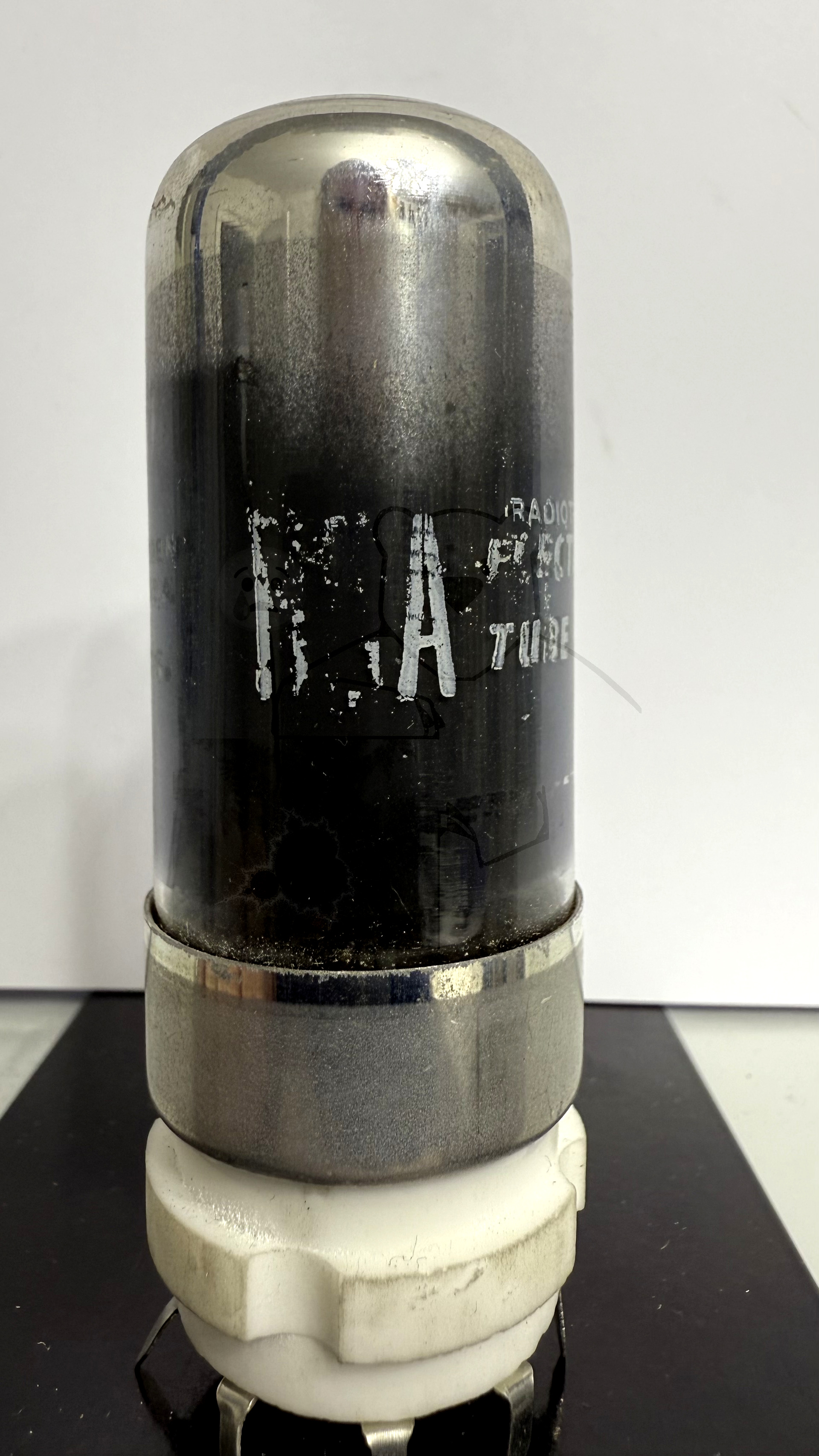

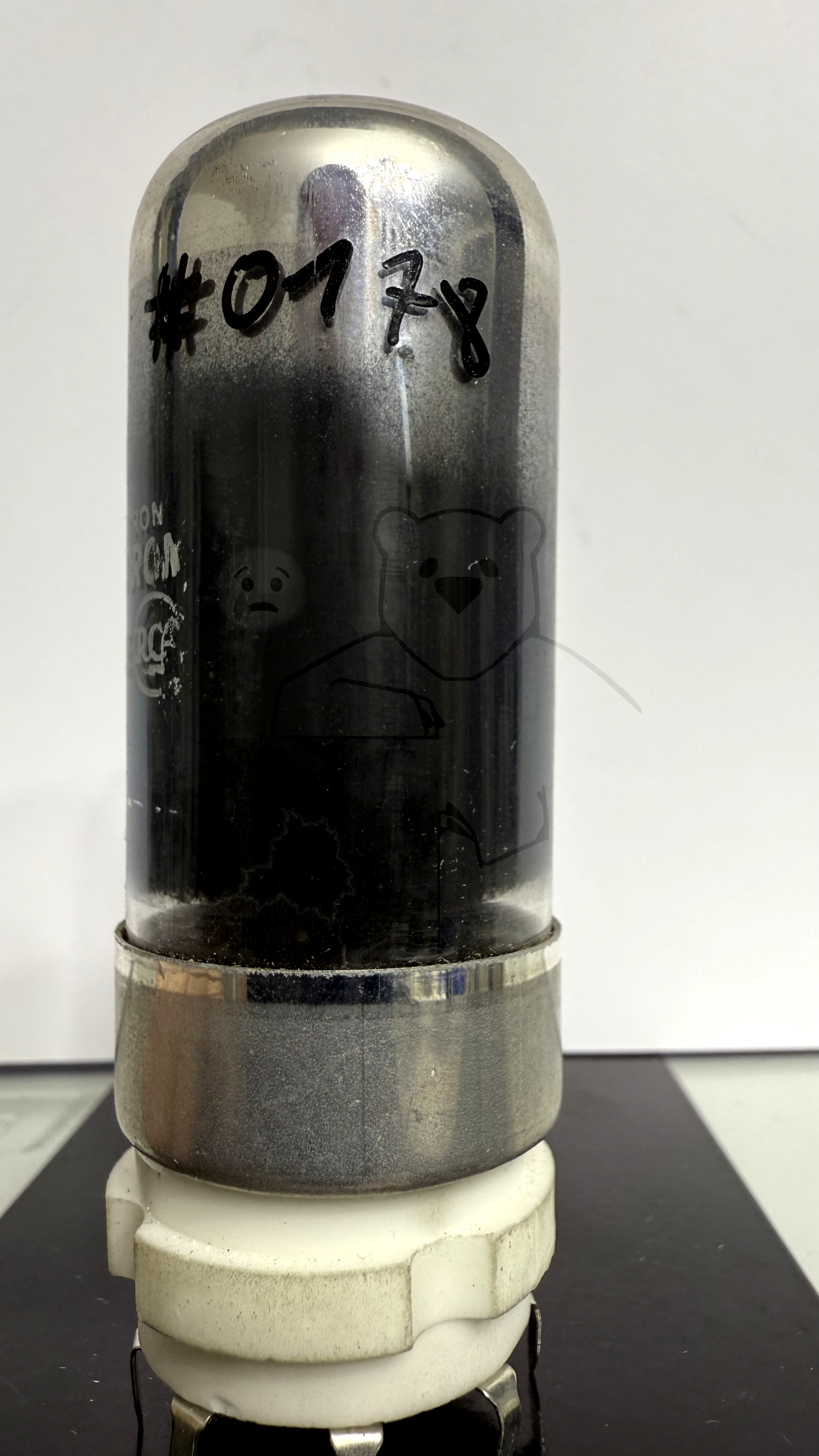

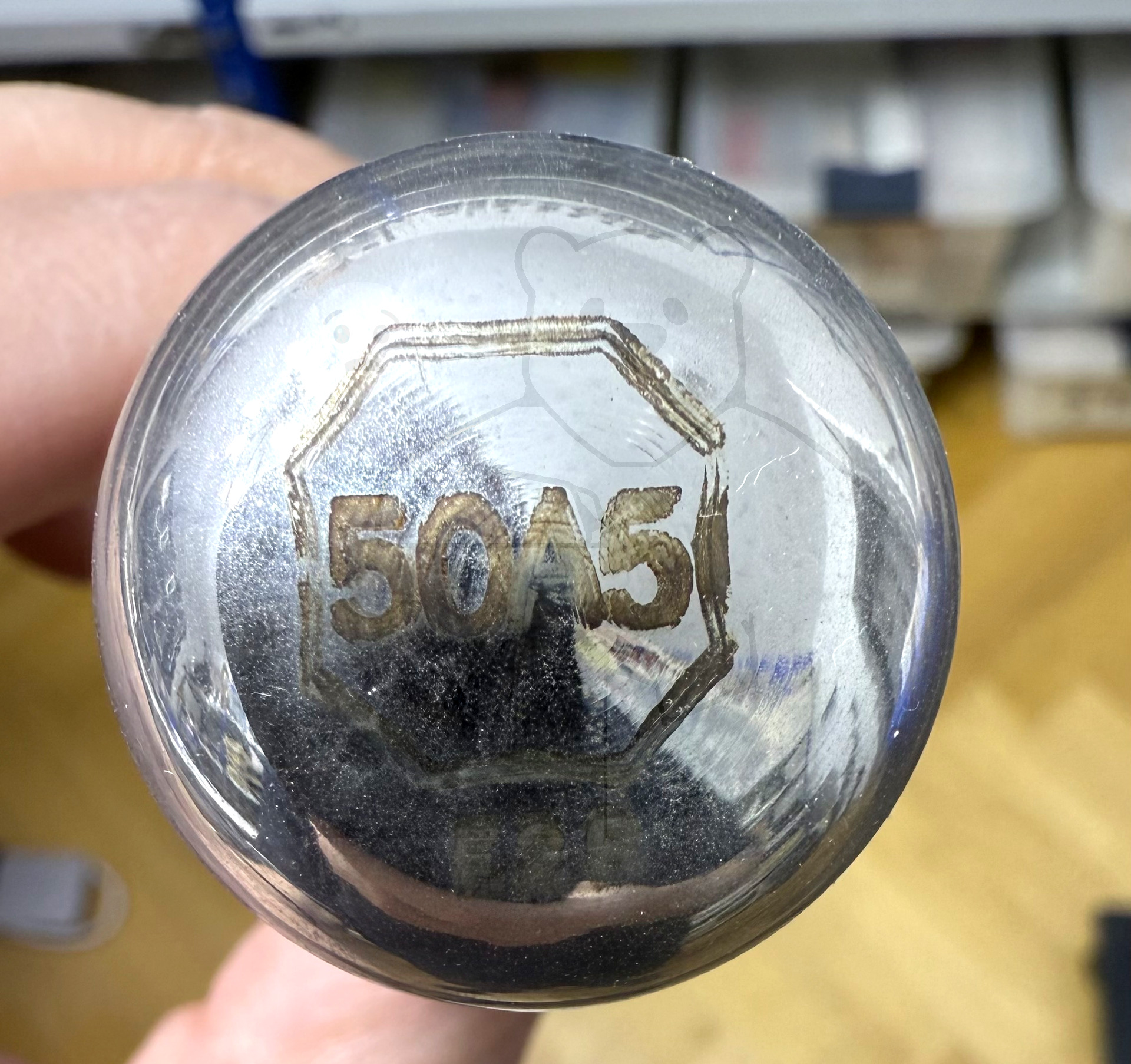

Daten und Bilder der Röhre: 50A5

🔎 Beschreibung der Röhre: 50A5 Inventarnummer: 00178

Name	→ 50A5
Vergleichsname
Hersteller	→ RCA
Heizspannung (Volt)	50
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt

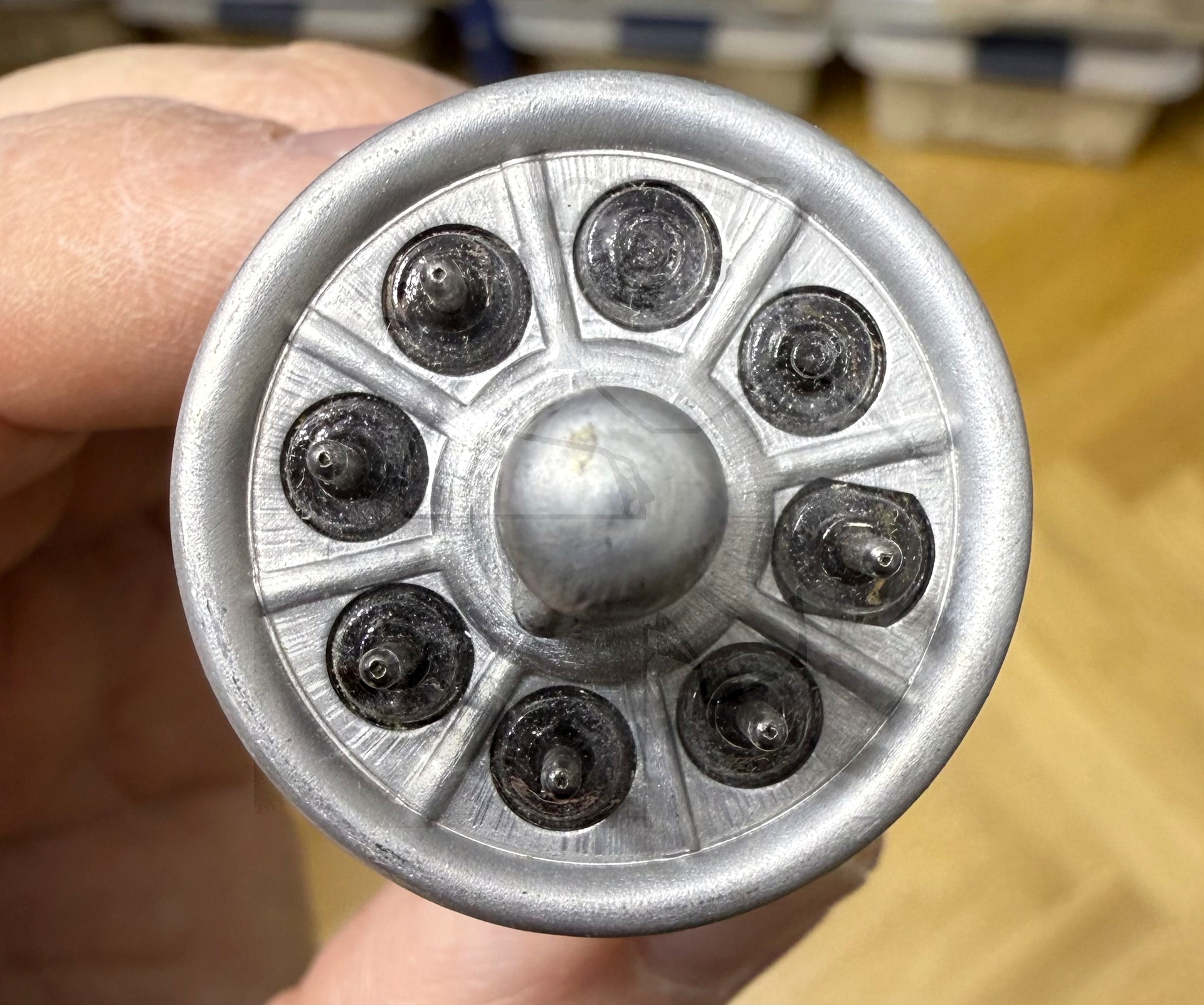

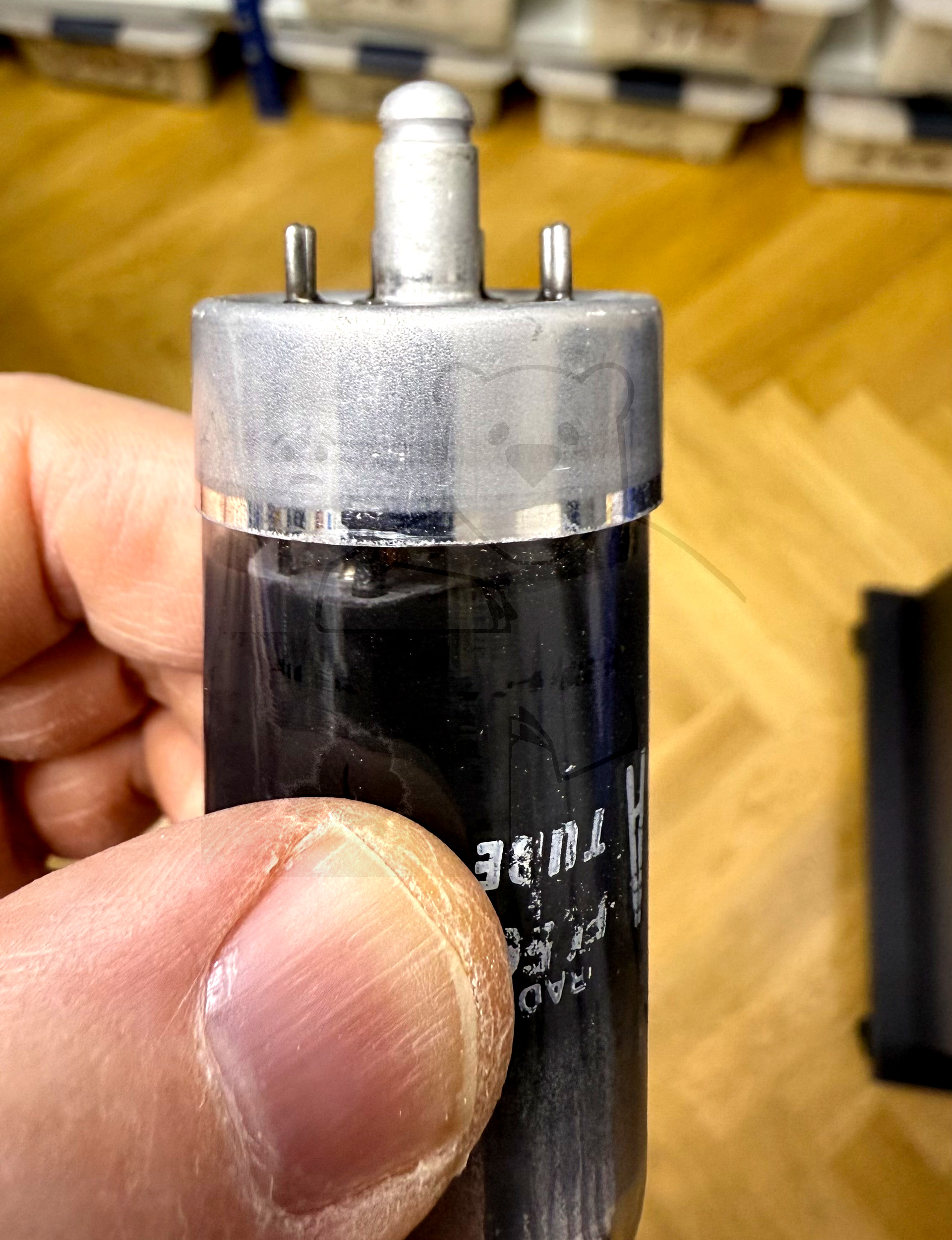

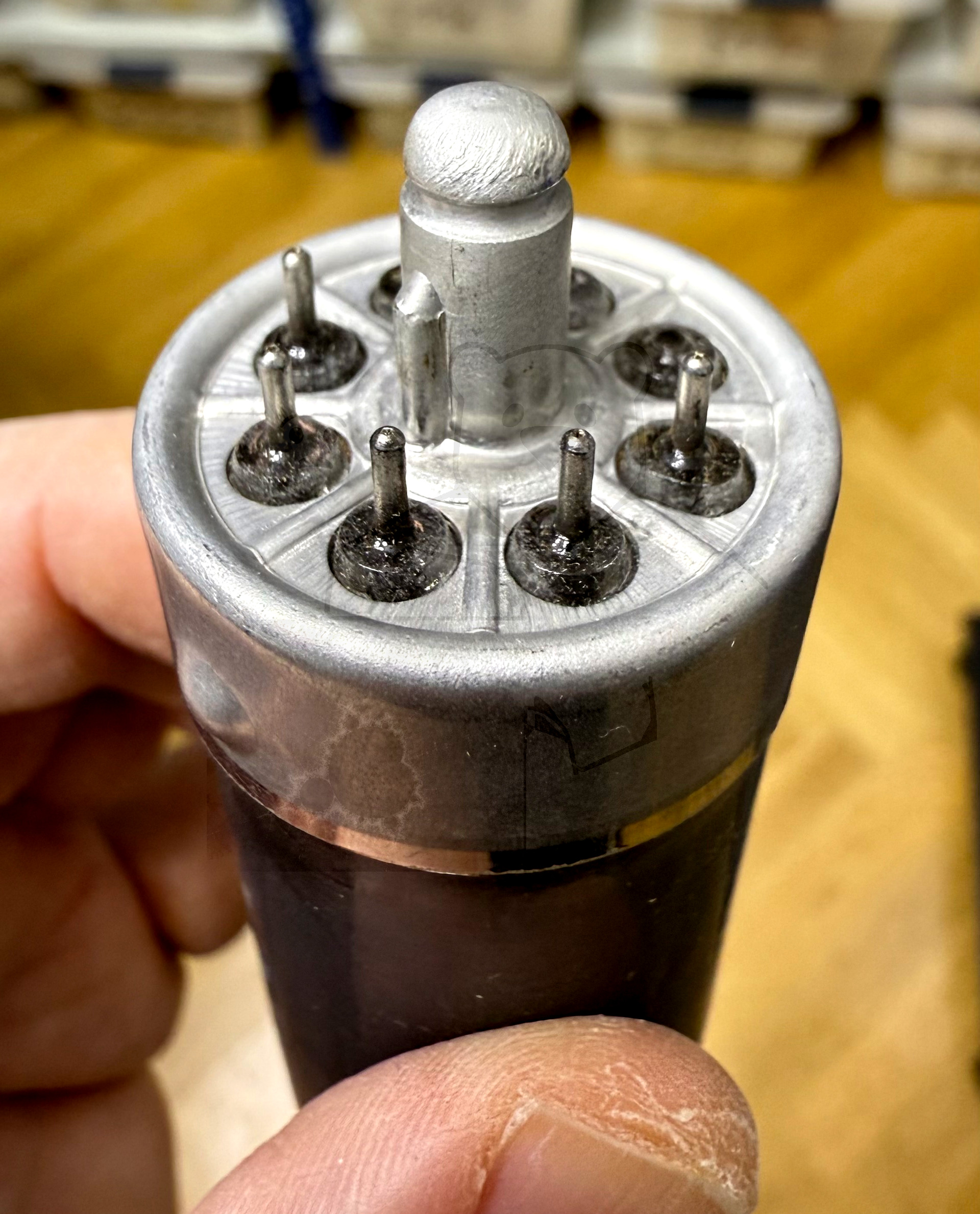

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Informationen Röhrentyp
Informationen	2-35 → Aus der Saarbrücker Sammlung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

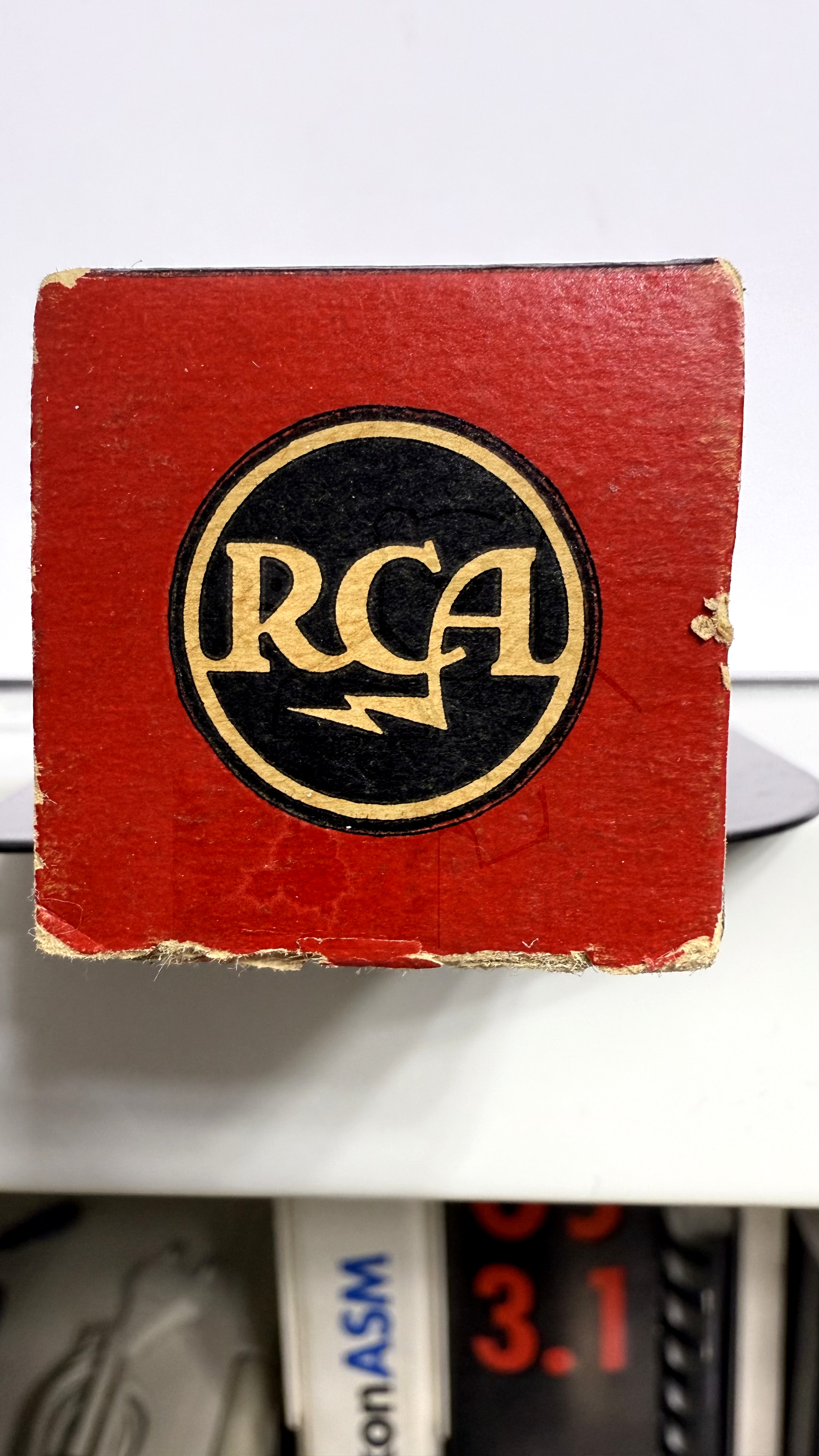

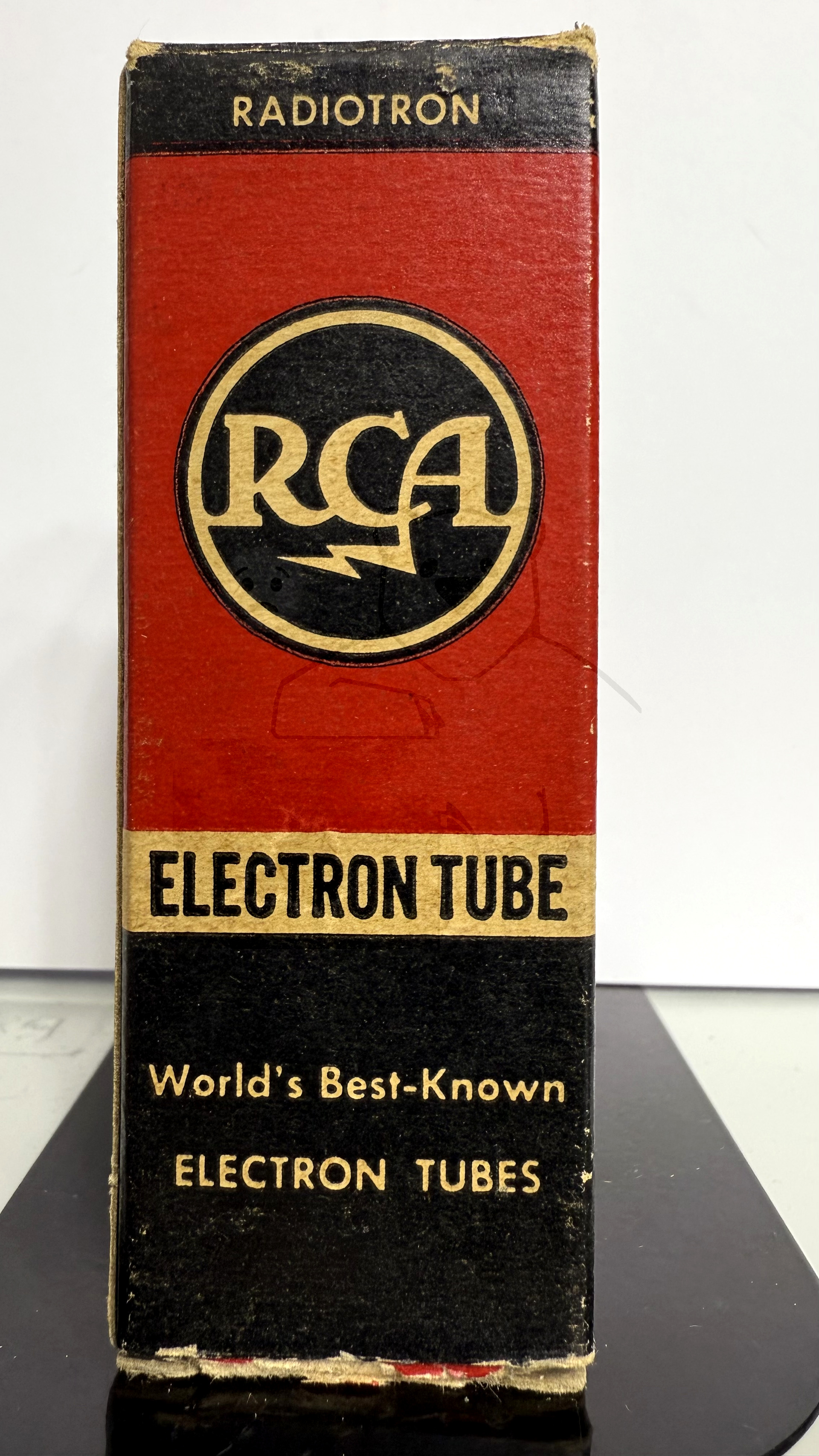

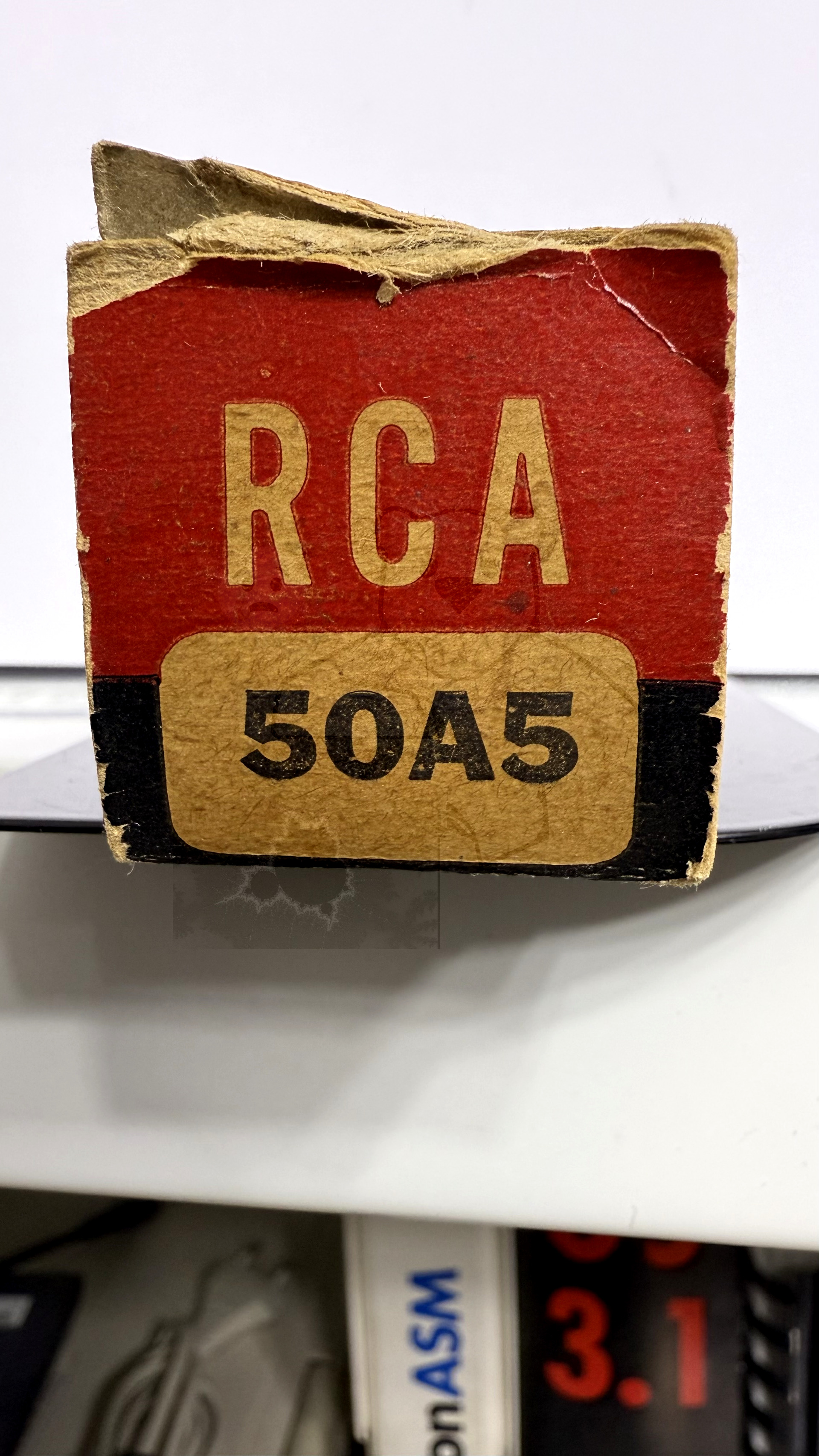

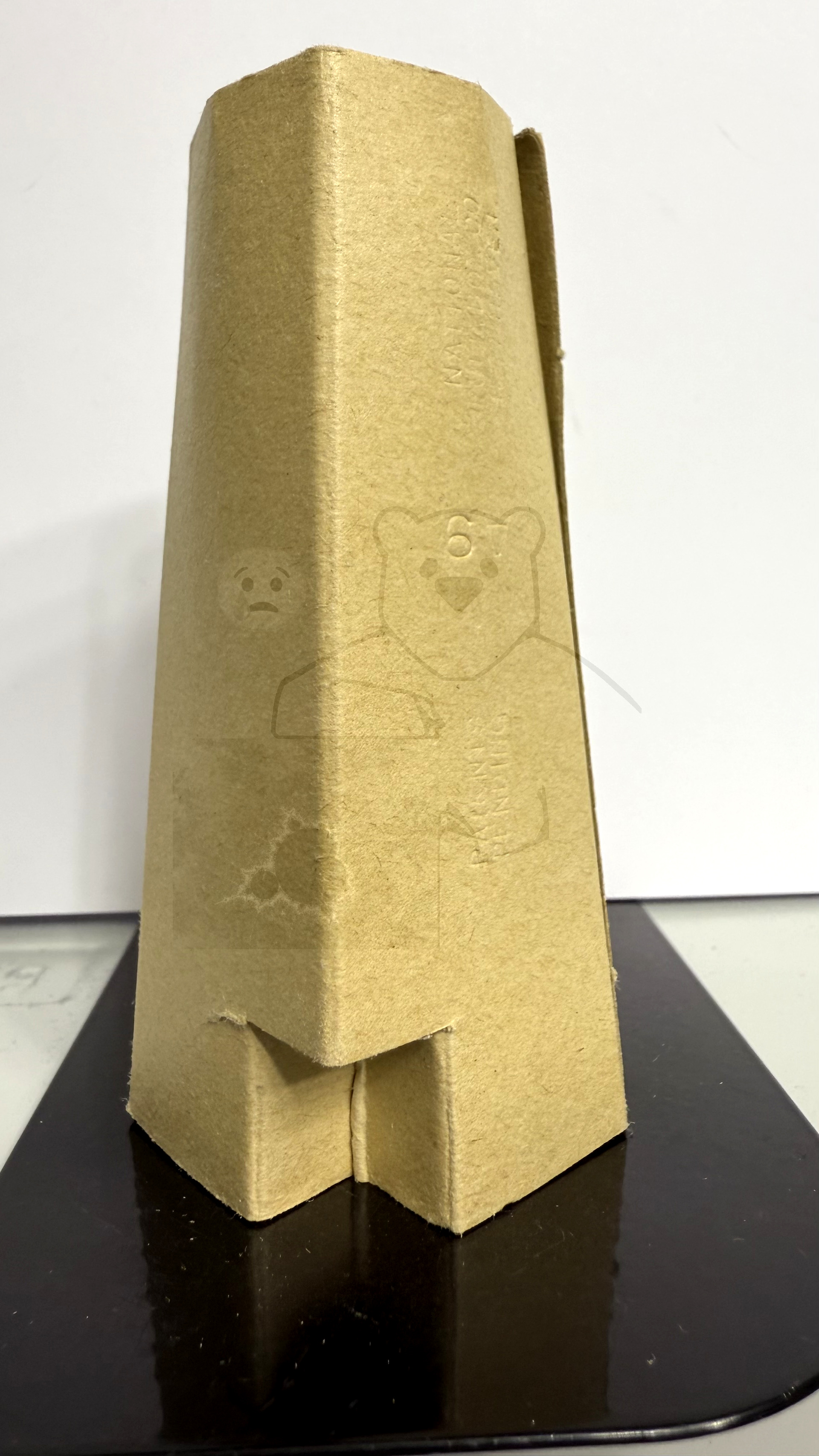

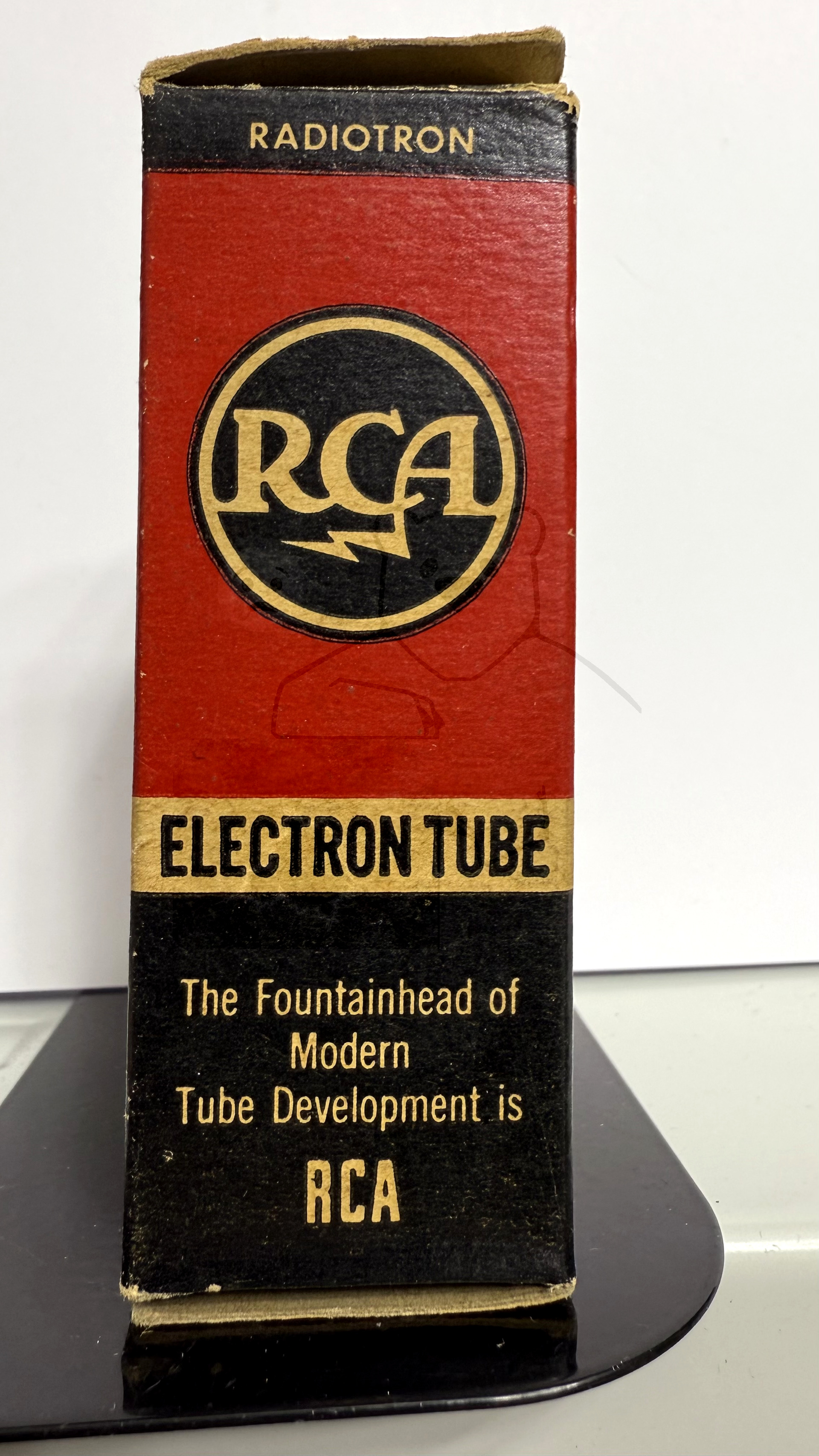

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S6

🔎 Beschreibung der Systeme für die Röhre: 50A5

	System 1
Kathode	7
Gitter 1	6
Gitter 2	3
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 50A5

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 50A5
Datenblatt 50A5 RCA [www.tubedata.info].pdf (54 kB)
Datenblatt 50A5 Sylvania.pdf (363 kB)
Datenblatt 50A5 Tung-Sol.pdf (54 kB)
Pruefkarte 50A5 - Funke W19 Roehrenpruefer.pdf (145 kB)
Pruefkarte 50A5 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
