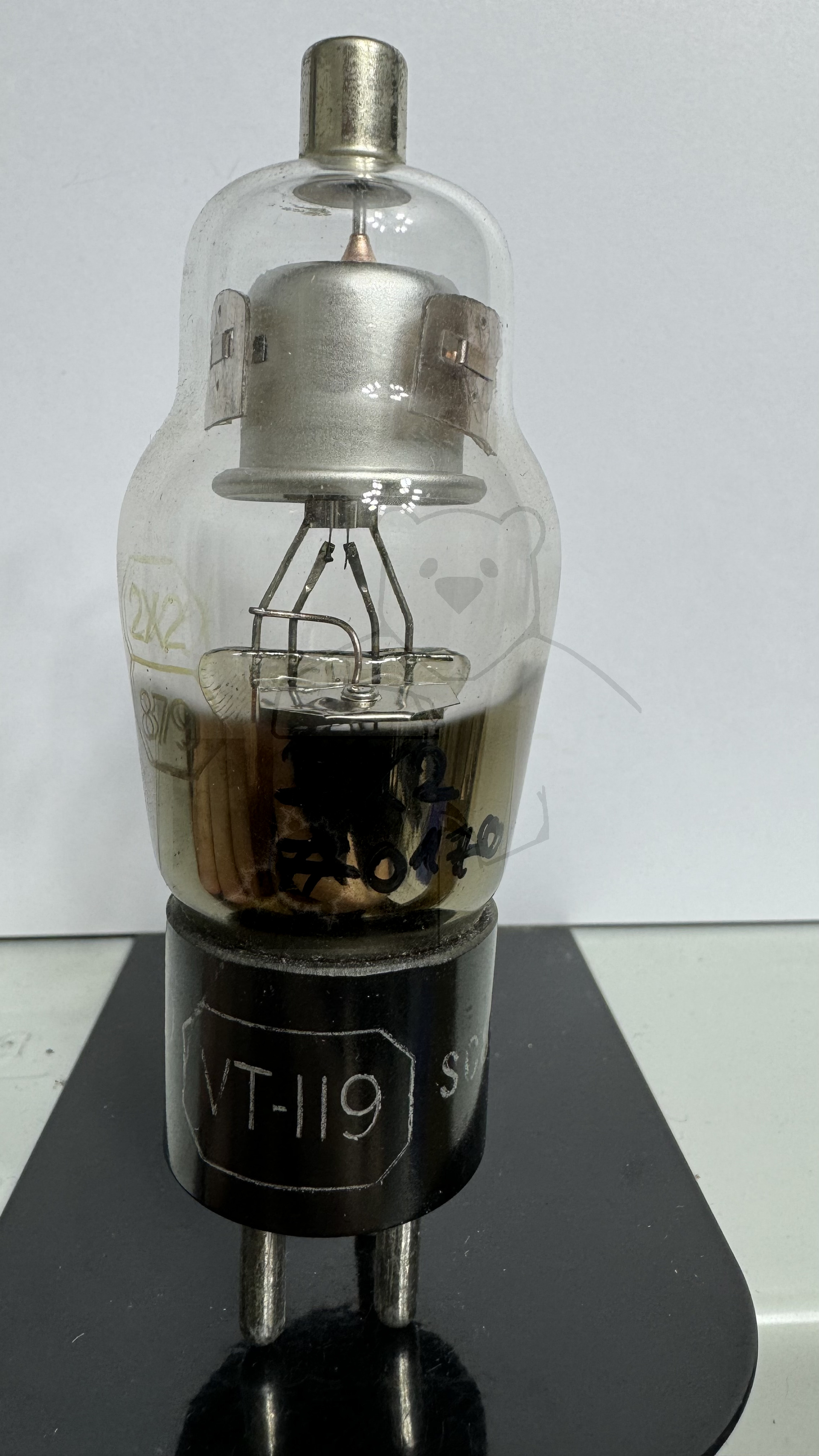

Daten und Bilder der Röhre: 2X2

🔎 Beschreibung der Röhre: 2X2 Inventarnummer: 00170

Name	→ 2X2
Vergleichsname	879 VT-119

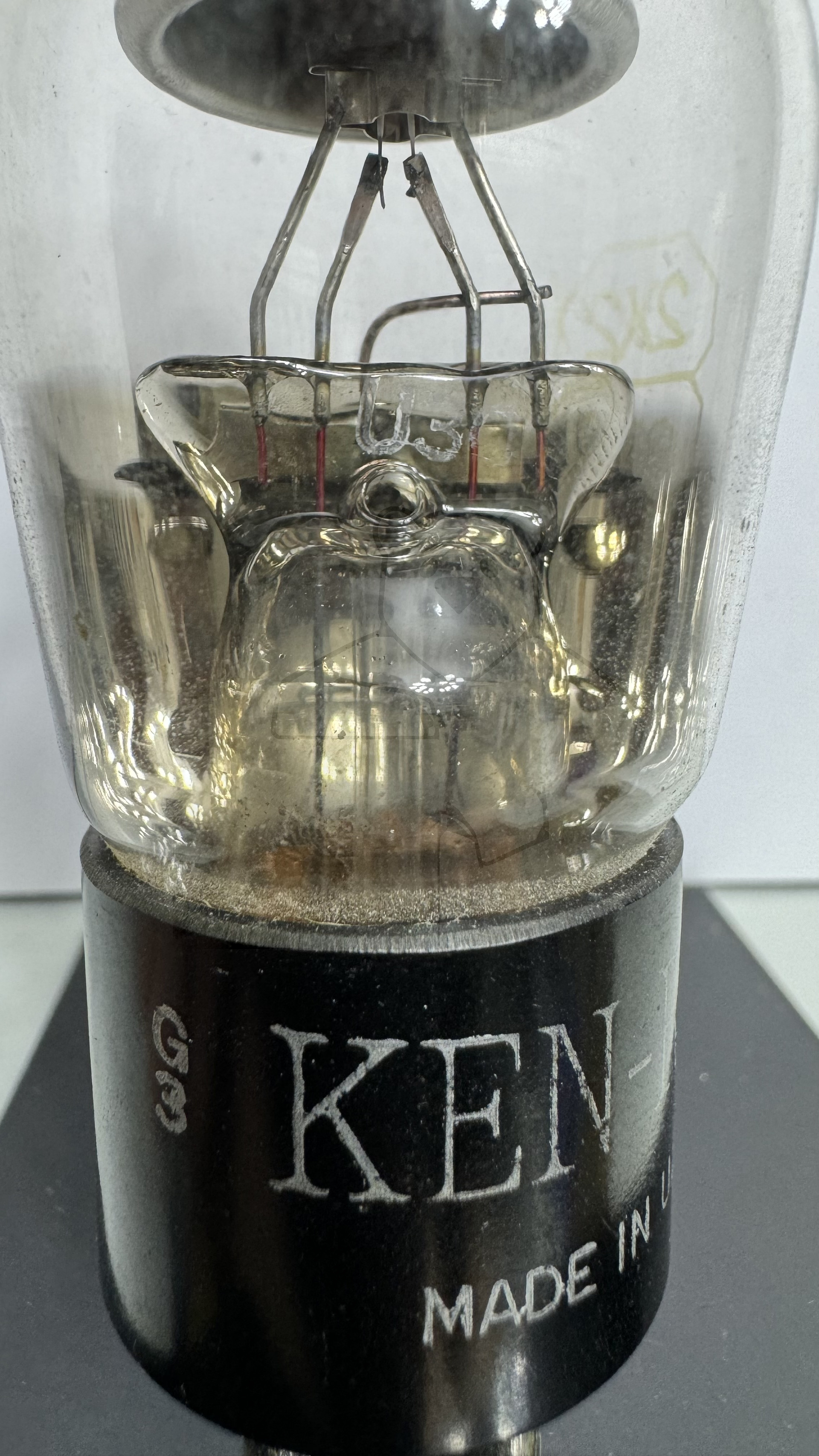

Hersteller	→ KEN-RAD
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Halb-Indirekt

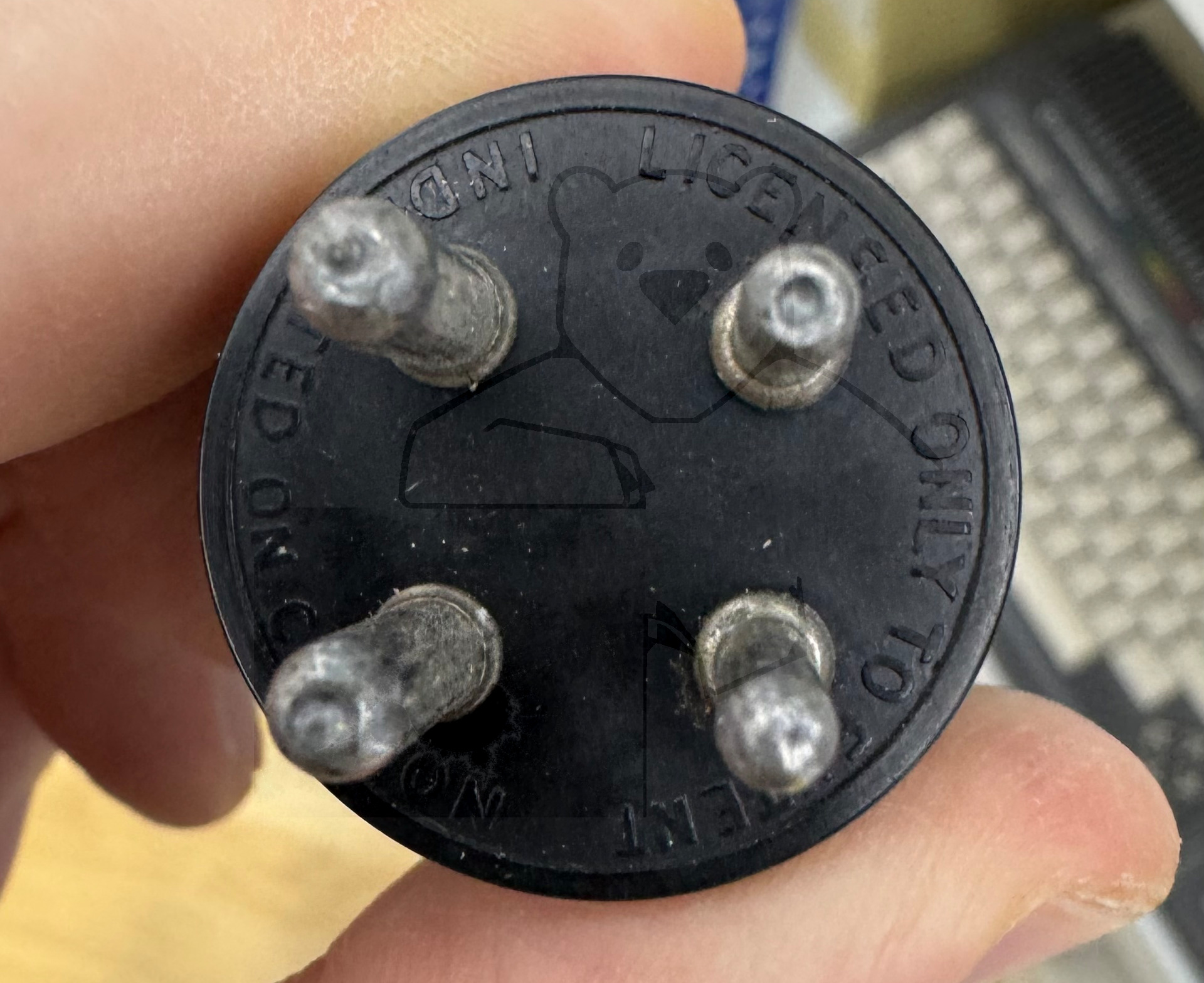

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. → Liste aller Röhren mit: USA, Small, 4pol.
Informationen Röhrentyp
Informationen	→ Aus der Saarbrücker Sammlung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	SC899P G3
Verpackung	Umverpackung Händler
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: 2X2

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

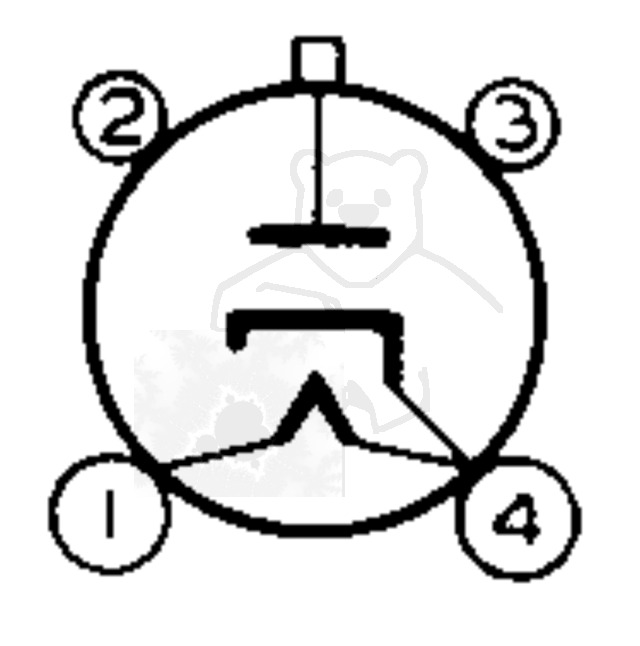

🔎 Sockelschaltung der 2X2

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 2X2
Datenblatt 2X2 Sylvania Französisch [www.tubedata.info].pdf (41 kB)

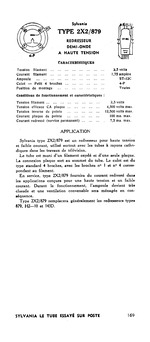

Datenblatt 2X2 Sylvania.pdf (43 kB)
Datenblatt 2X2 Tung-Sol [www.tubedata.info].pdf (49 kB)
Datenblatt 2X2A Ferranti [www.tubedata.info].pdf (68 kB)
Datenblatt 2X2A RCA.pdf (67 kB)
Pruefkarte 2X2 143D 879 VT119 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)
Pruefkarte 2X2 879 VT-119 2X2A - Funke W19 Roehrenpruefer.pdf (133 kB)
