đ Beschreibung der Röhre: AZ12 Inventarnummer: 00168
| Name | â AZ12 đș Mit Video |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 2,3 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 156 |
| Ătz- Produktionscode | |
| Serien Nummer | 21091 |
| Verpackung | Neutrale Verpackung - Nachdruck |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L1 |
đ Beschreibung der Systeme fĂŒr die Röhre: AZ12
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | 5 |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der AZ12
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu AZ12
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: AZ12
Anwendung AZ12 Funkwerk Roehren Dokumente.pdf (1871 kB)
Datenblatt AZ12 Philips.pdf (26 kB)
Datenblatt AZ12 RFT.pdf (52 kB)
Datenblatt AZ12 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (1226 kB)
Datenblatt AZ12 Telefunken Version 1.pdf (173 kB)
Pruefkarte AZ12 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)
Pruefkarte AZ4 AZ12 - Funke W19 Roehrenpruefer.pdf (159 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AZ12

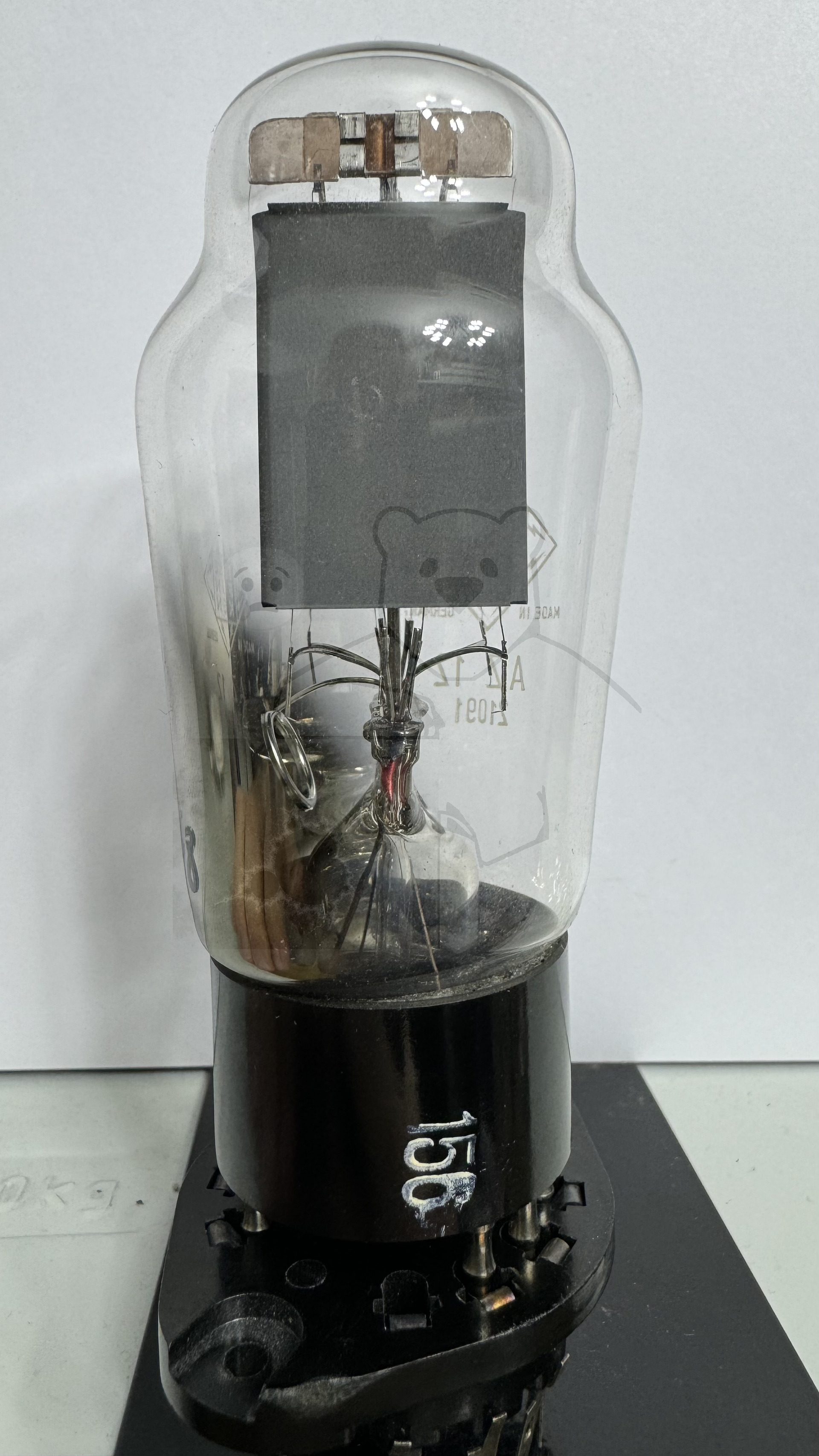

Röhre AZ12 #0168 Bild 2

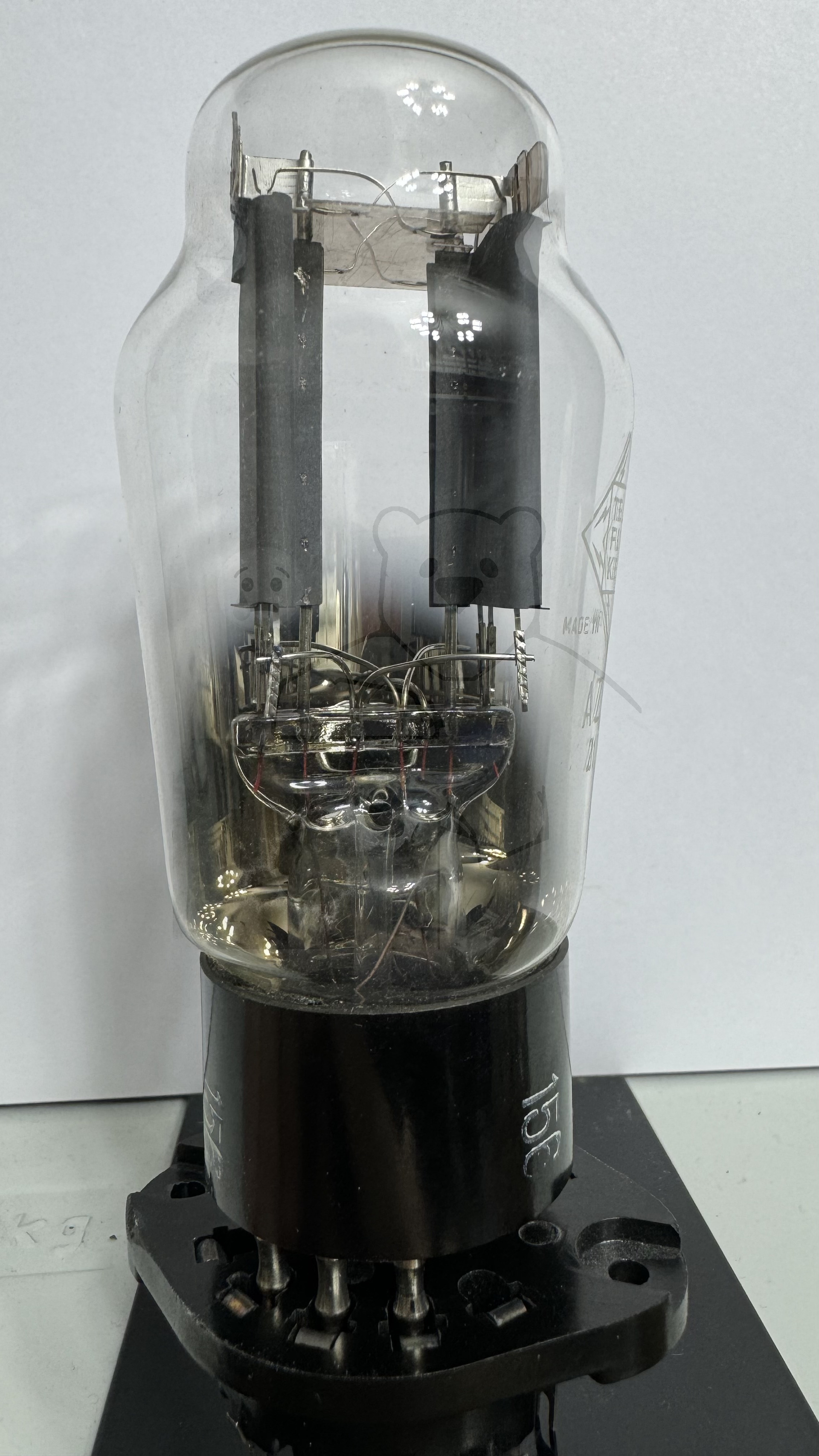

Röhre AZ12 #0168 Bild 1

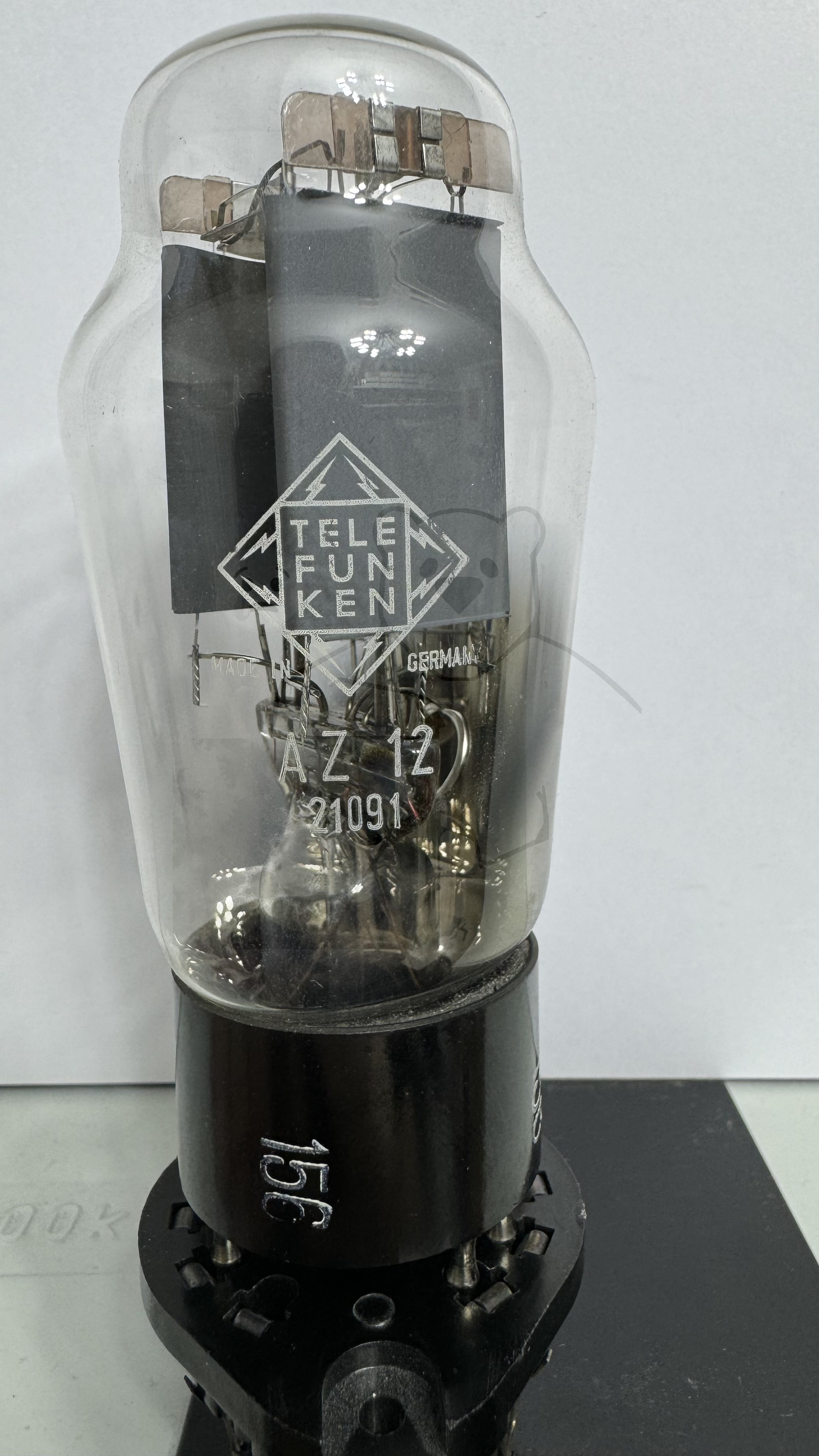

Röhre AZ12 #0168 Bild 3

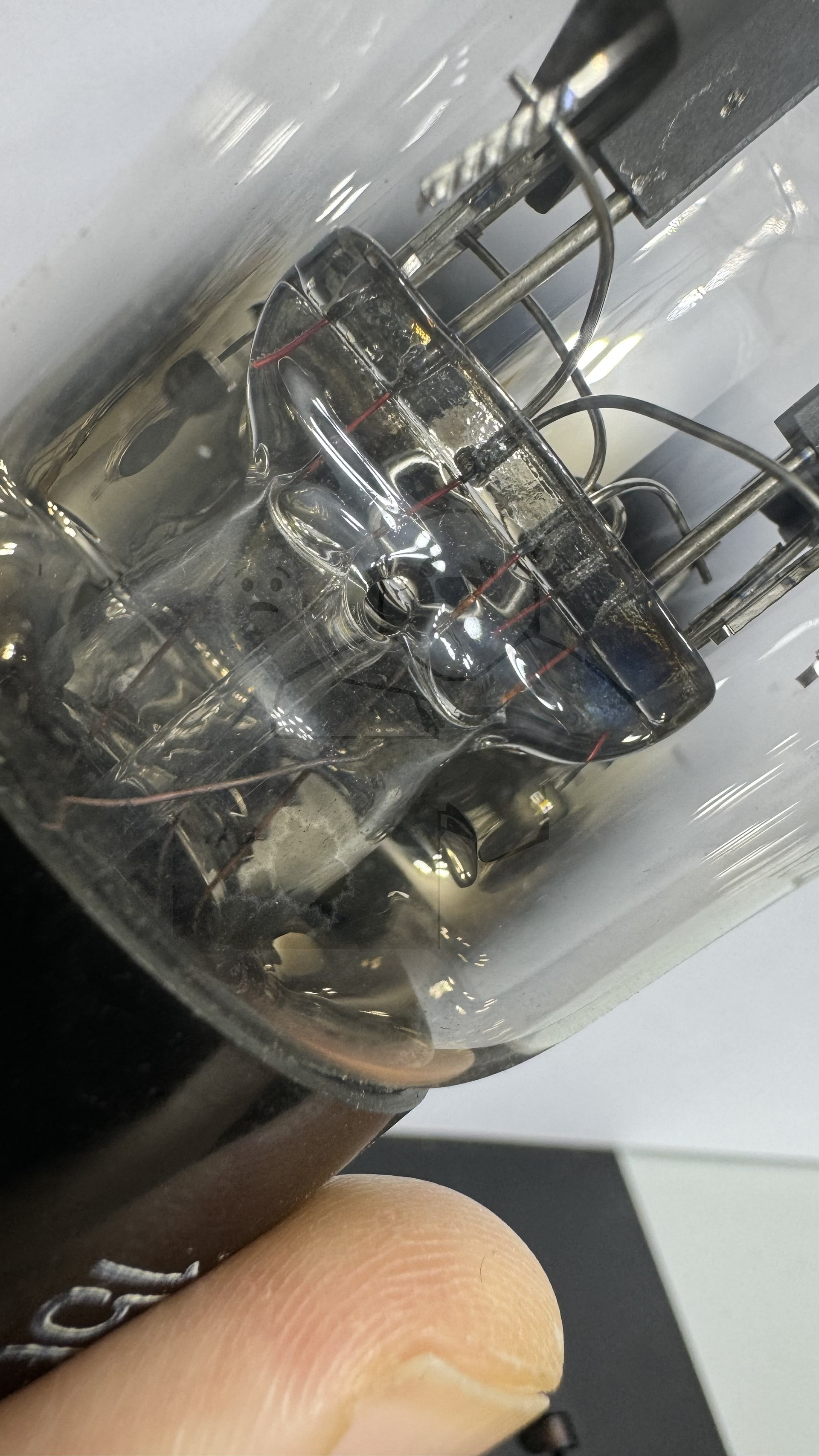

Röhre AZ12 #0168 Bild 4

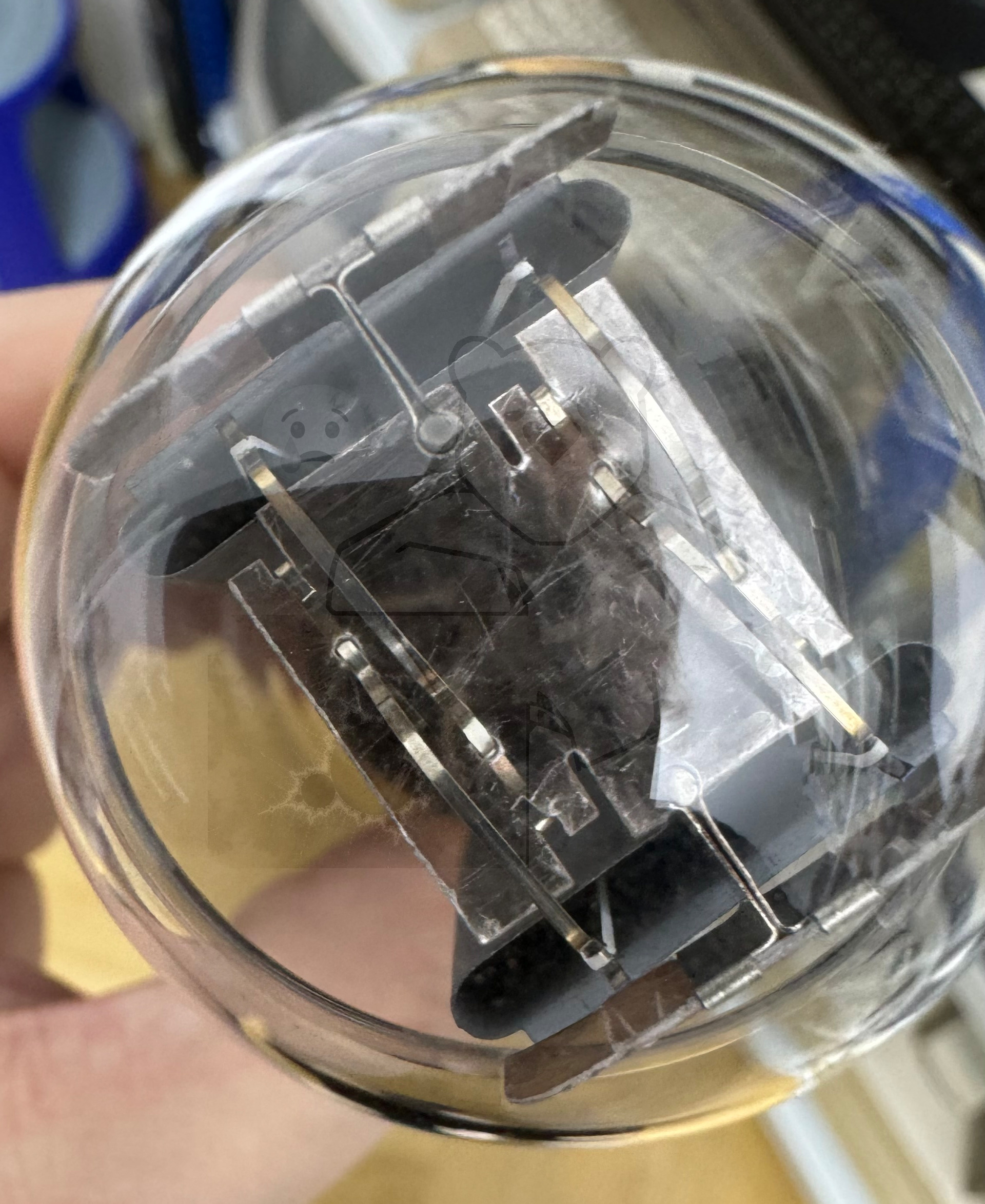

Röhre AZ12 #0168 Bild 5
Röhre AZ12 #0168 Bild 6
Röhre AZ12 #0168 Verpackung Bild 1
Röhre AZ12 #0168 Verpackung Bild 2
