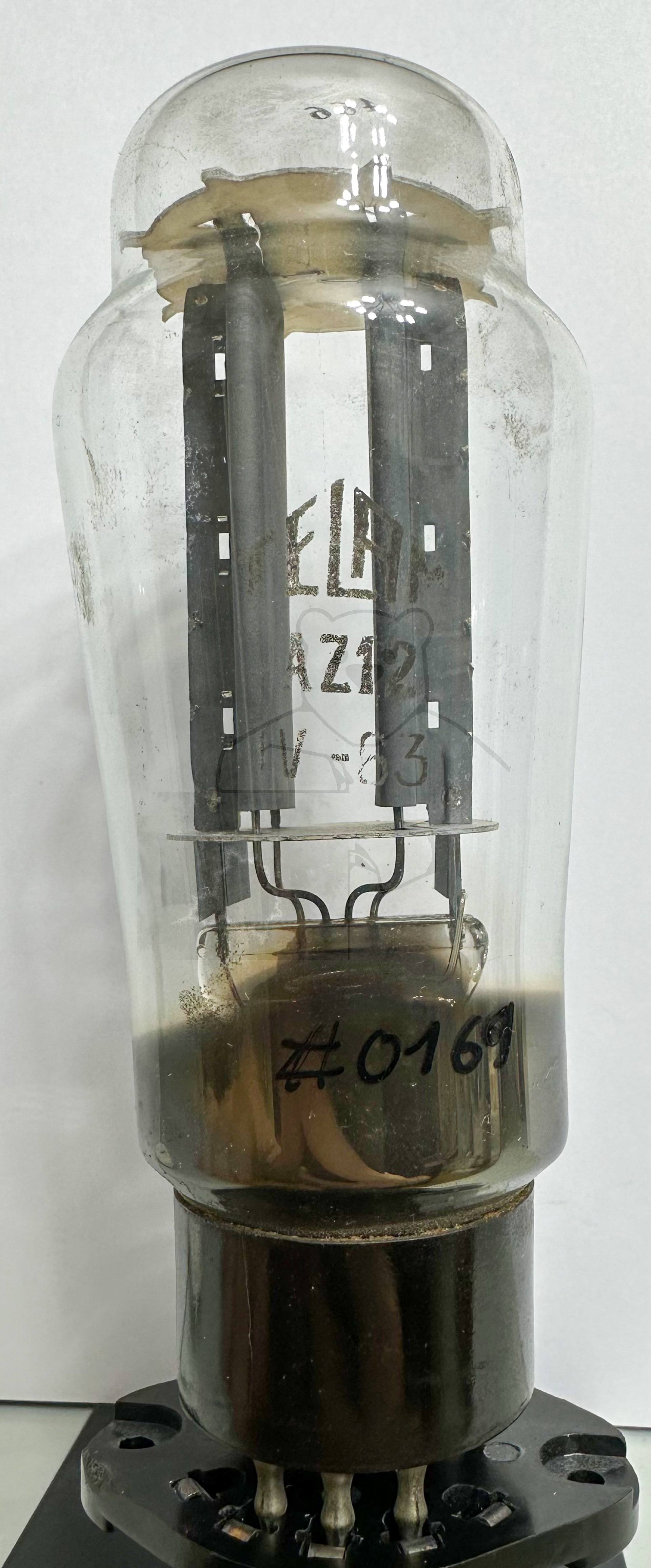

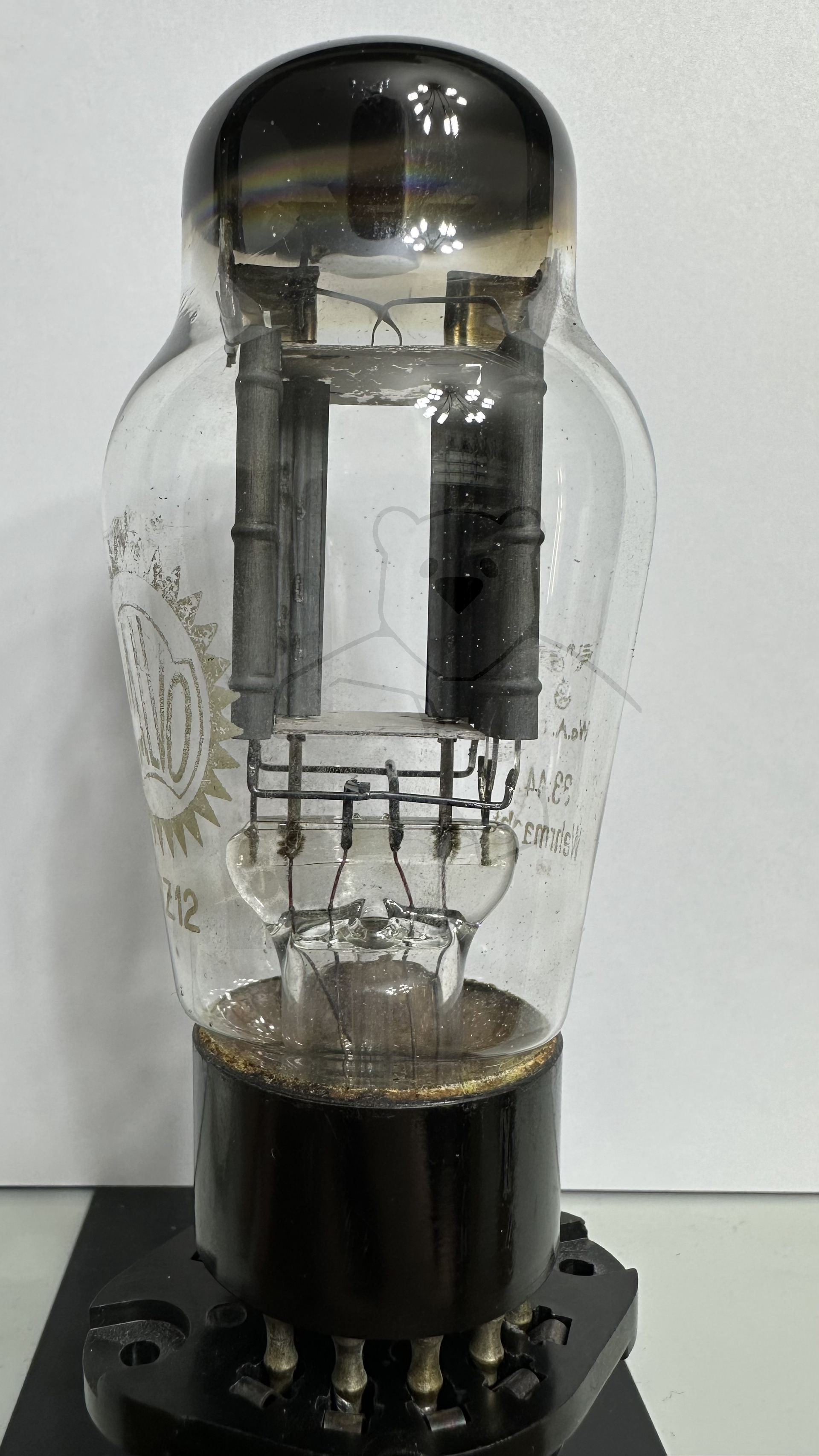

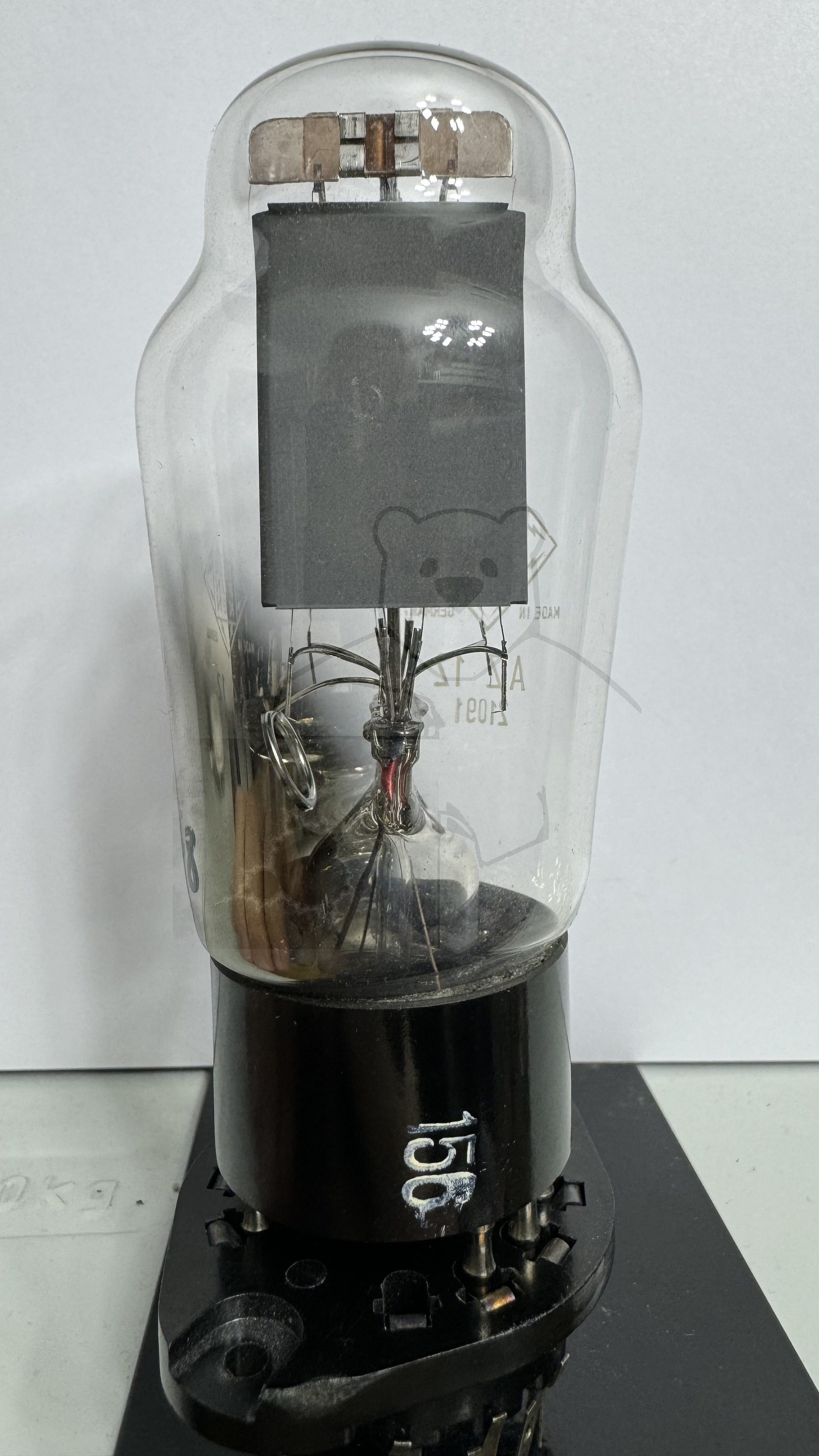

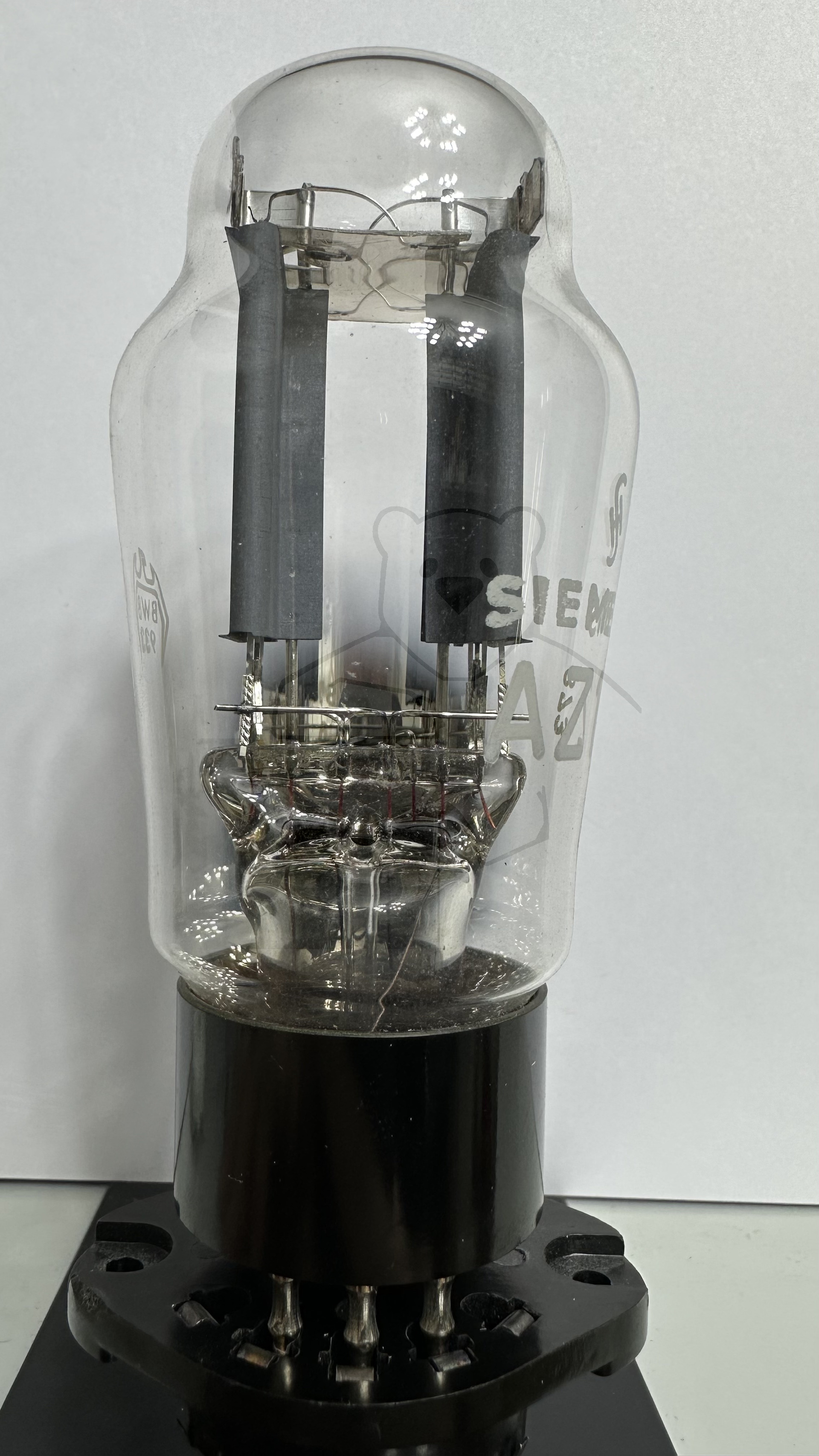

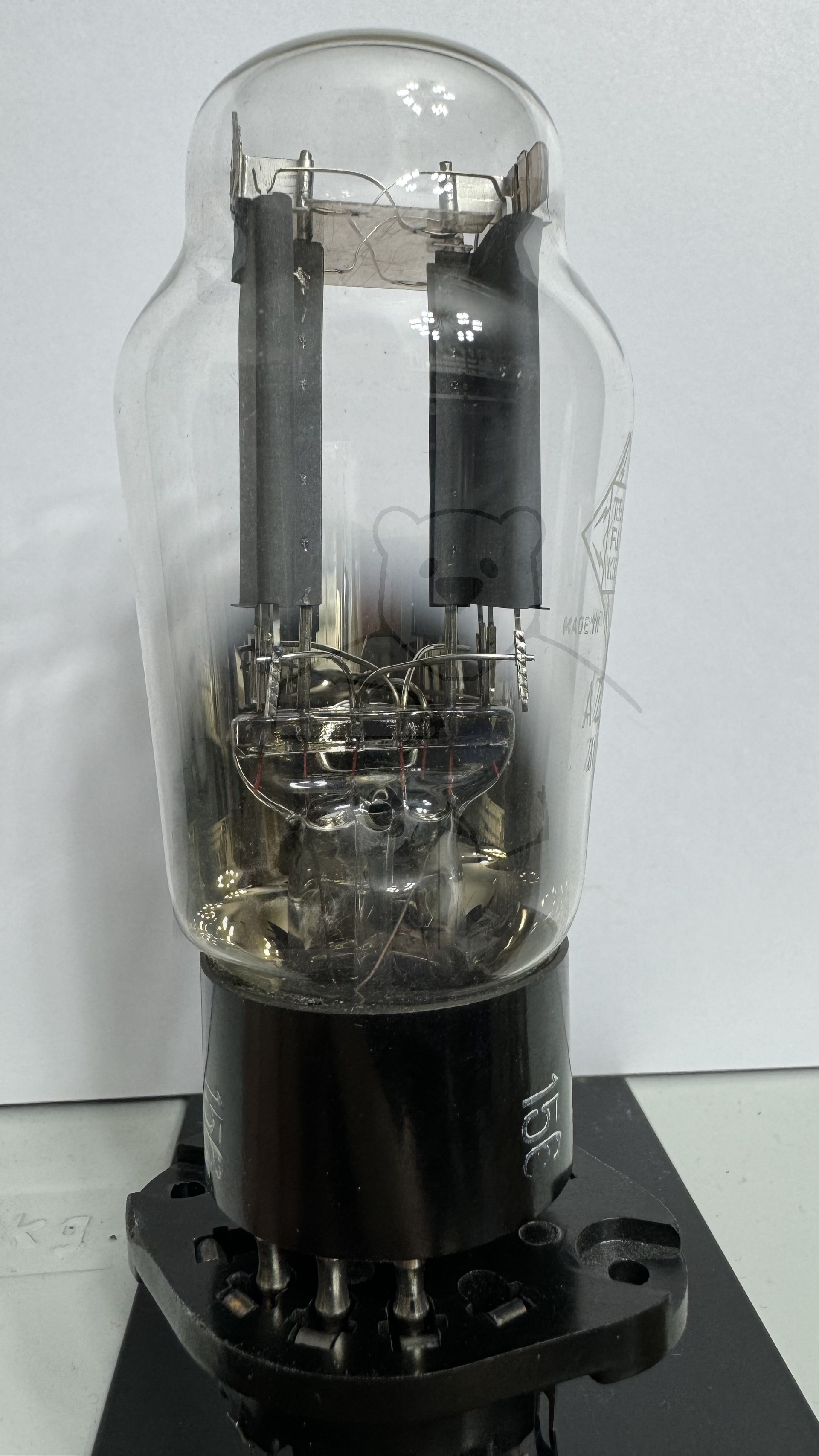

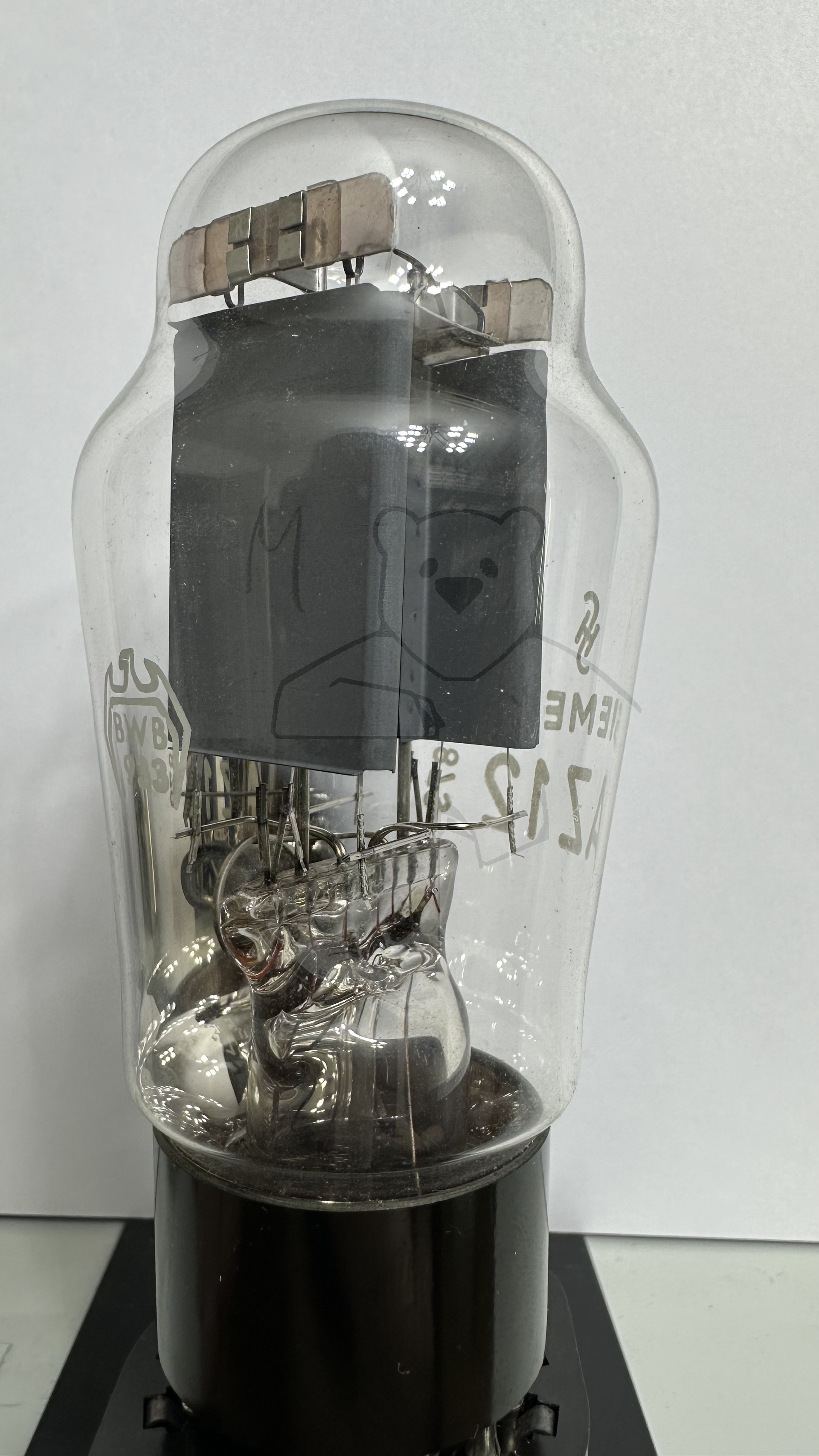

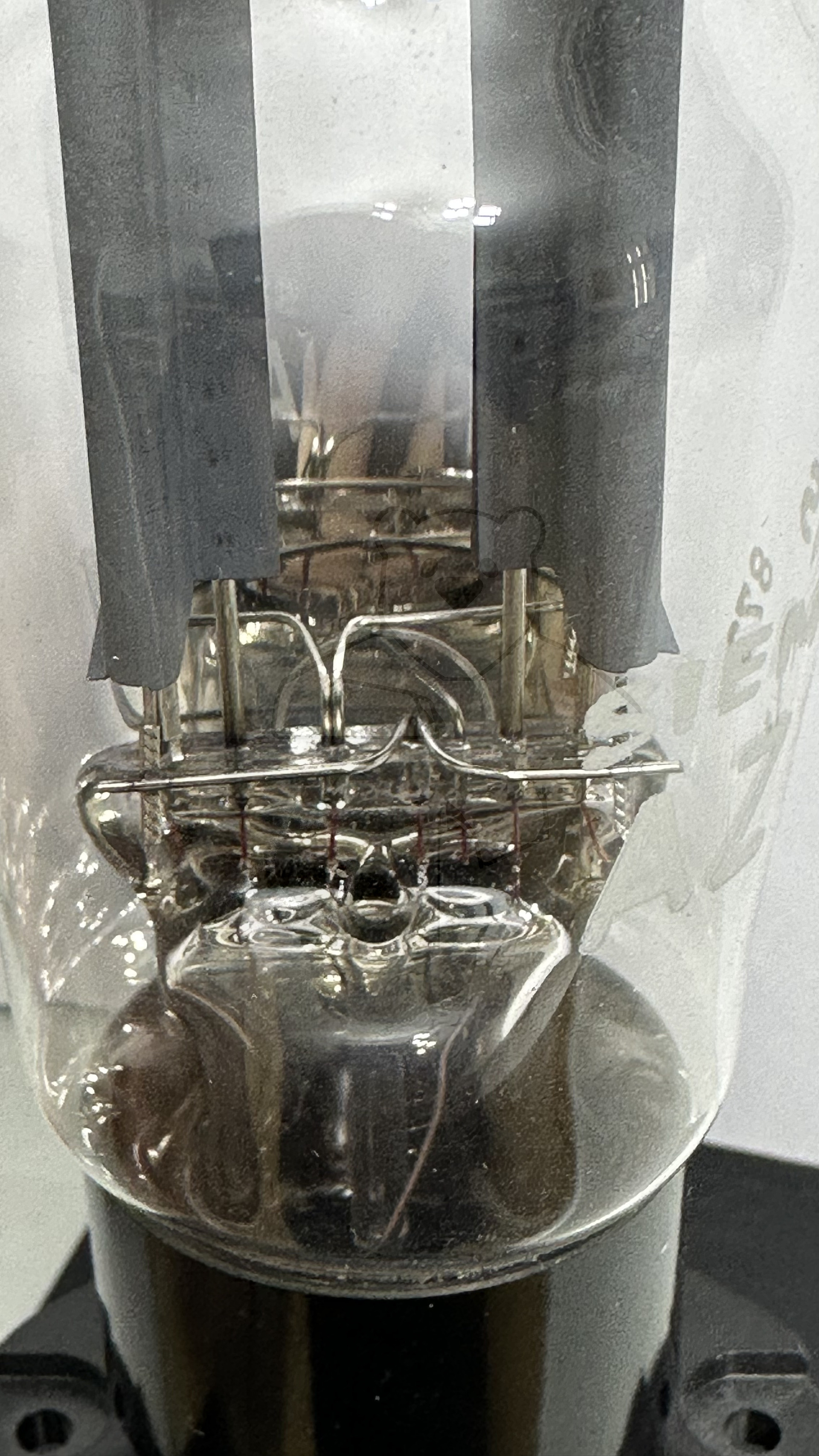

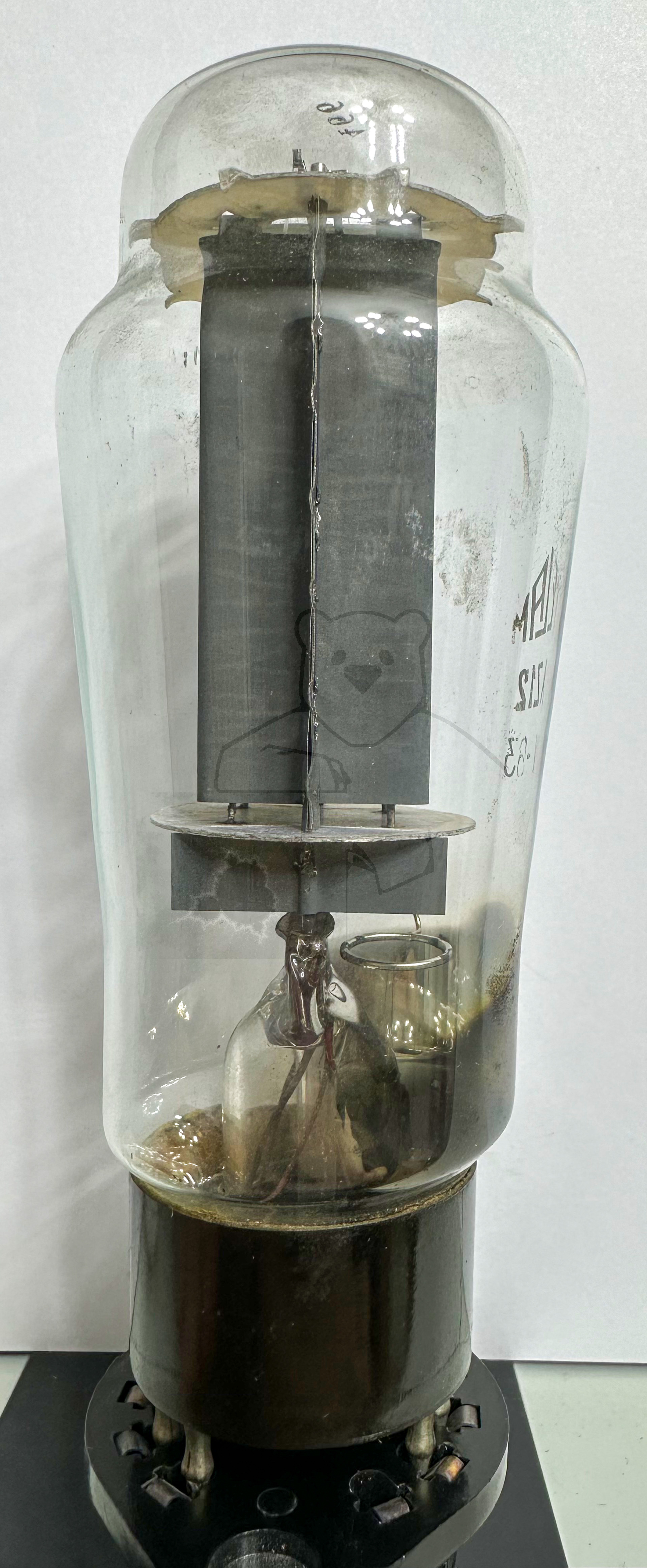

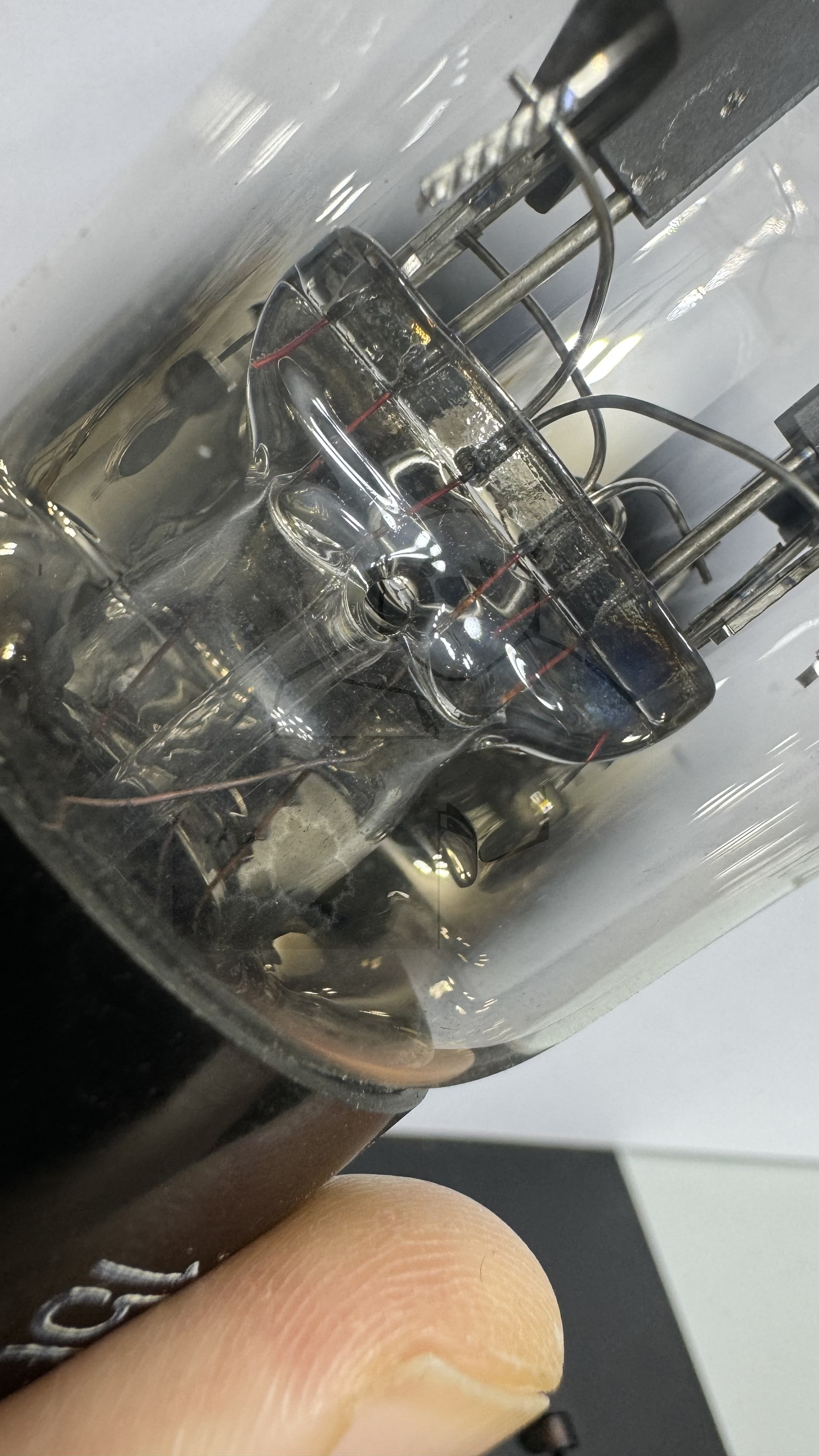

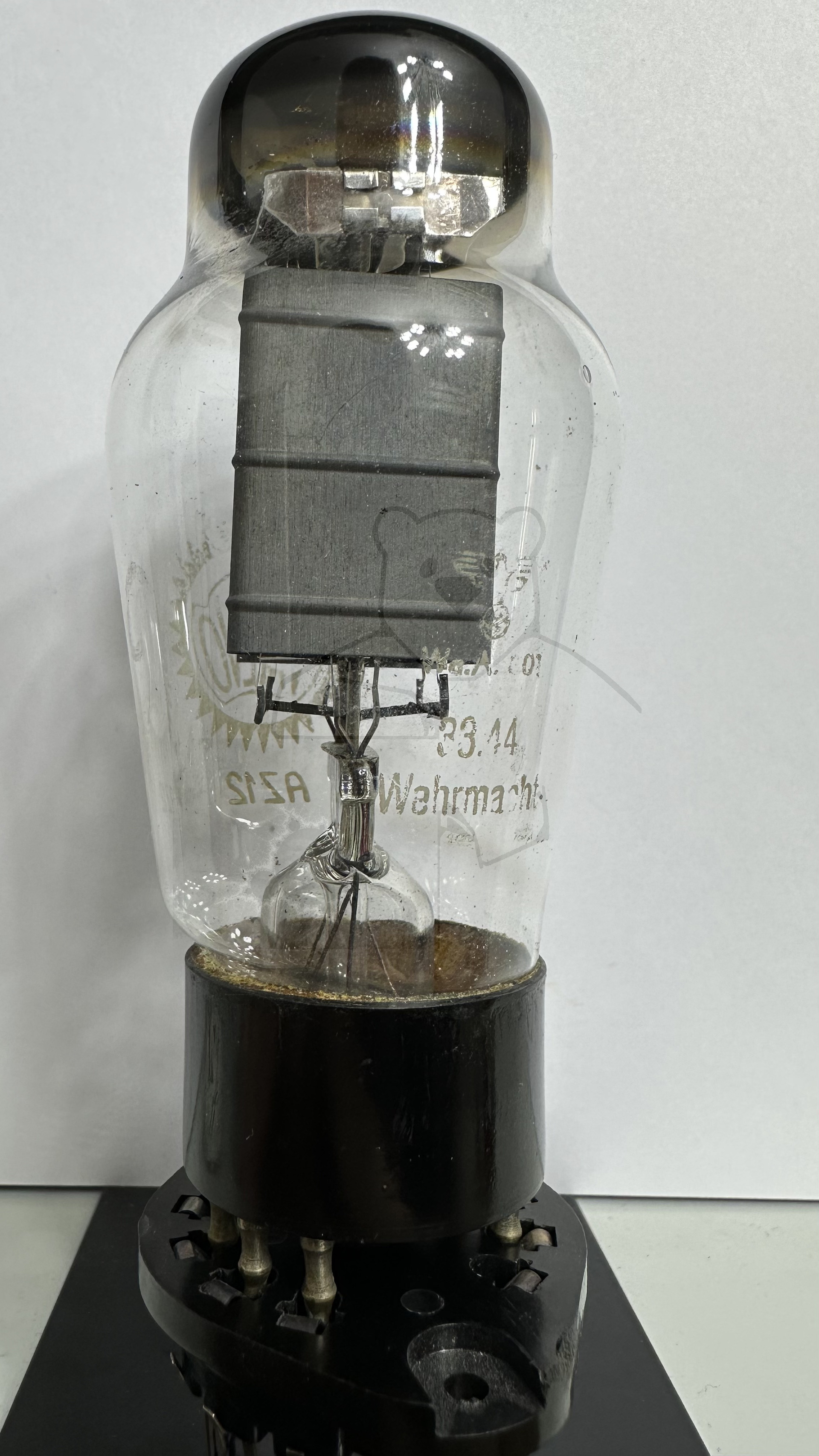

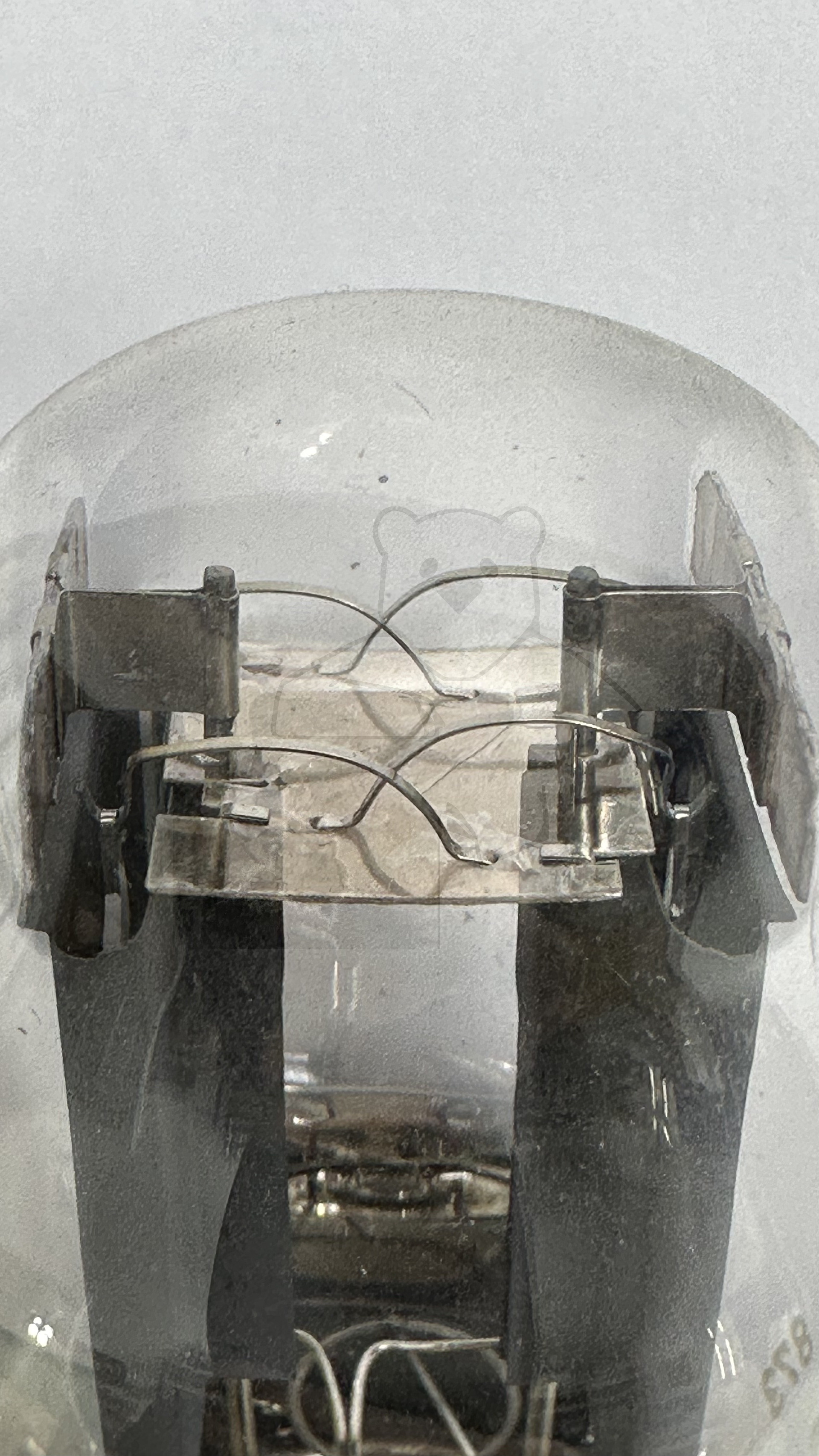

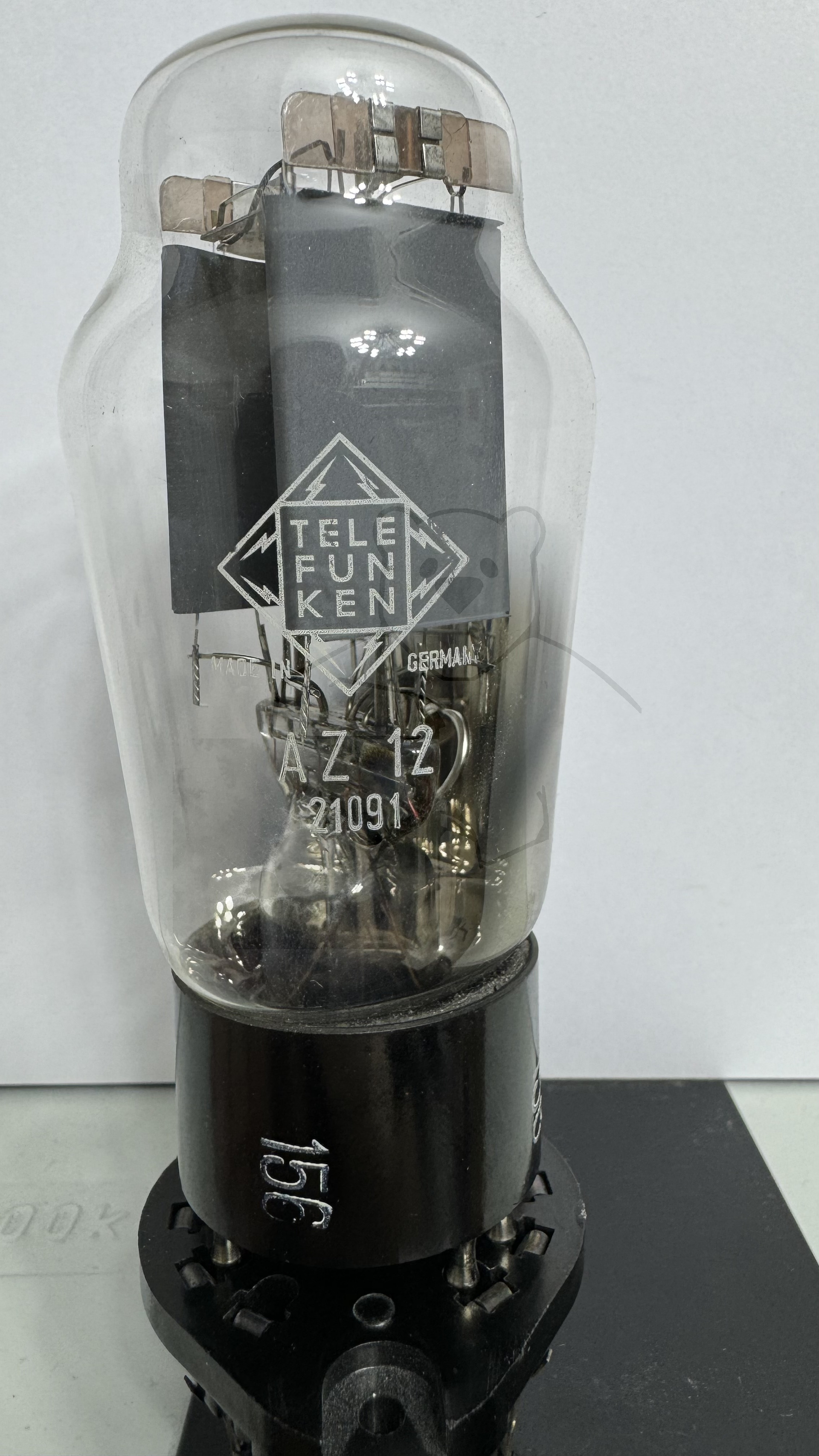

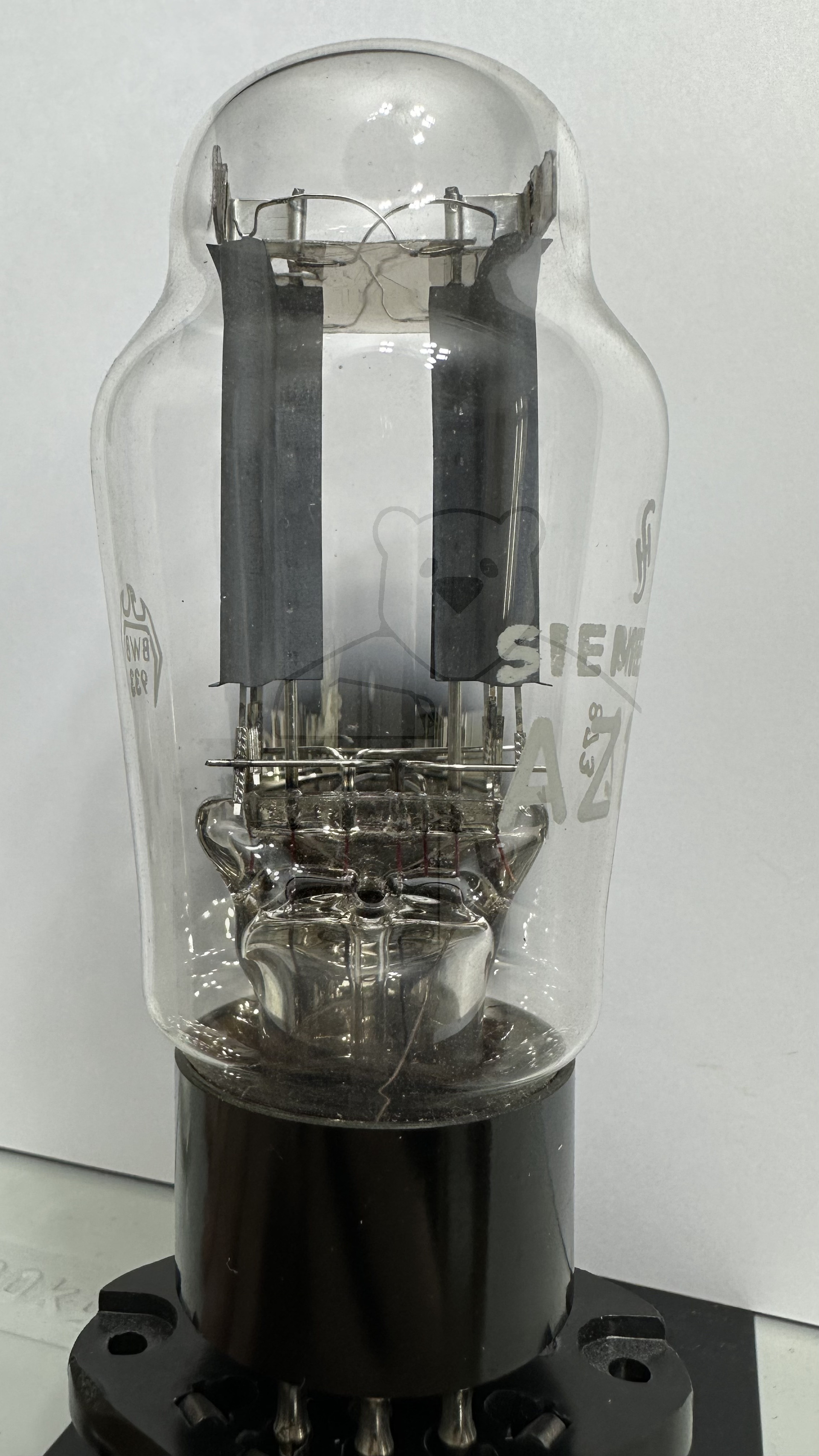

Daten und Bilder der Röhre: AZ12

🔎 Beschreibung der Röhre: AZ12

Name	AZ12
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	2,3
Art der Heizung	Direkt

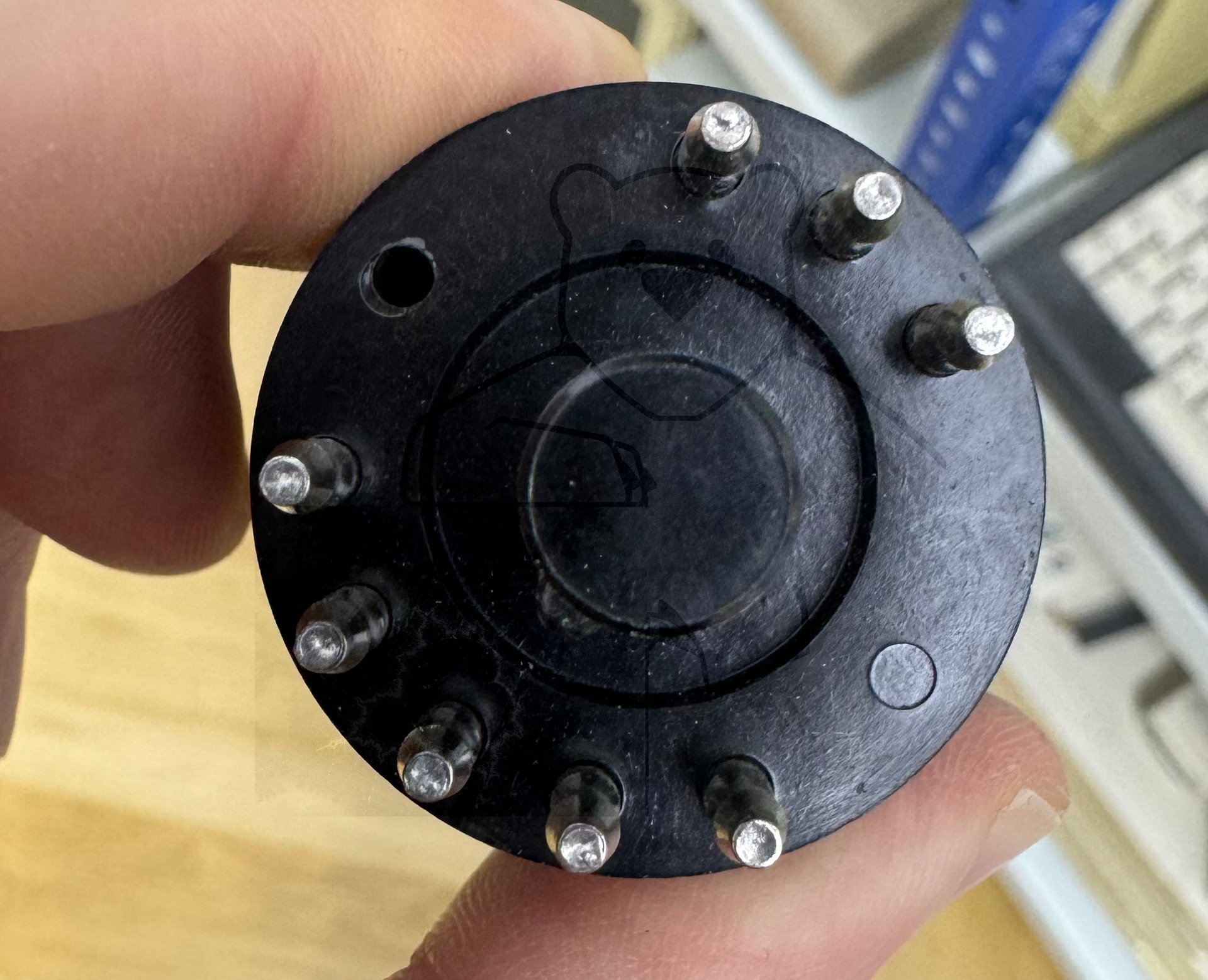

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.08.2025 20:05:02

🔎 Beschreibung der Systeme für die Röhre: AZ12

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2	5
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

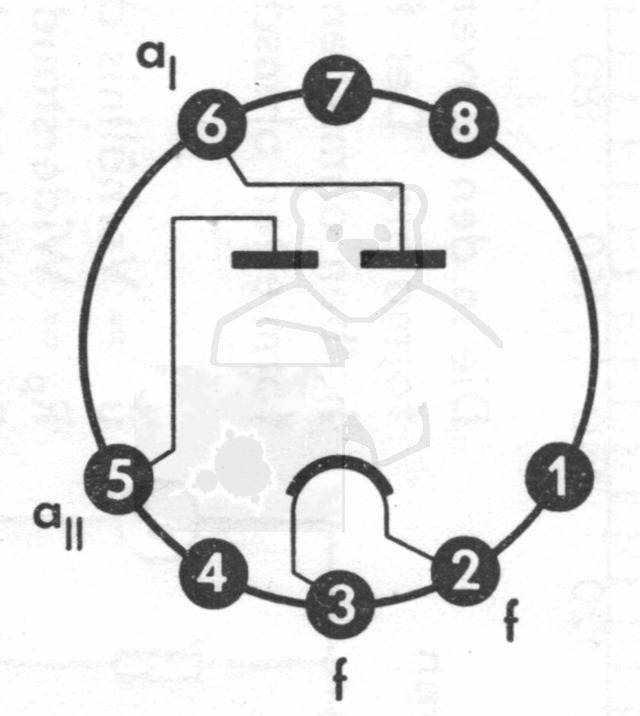

🔎 Sockelschaltung der AZ12

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AZ12

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AZ12
Anwendung AZ12 Funkwerk Roehren Dokumente.pdf (1871 kB)
Datenblatt AZ12 Philips.pdf (26 kB)
Datenblatt AZ12 RFT.pdf (52 kB)
Datenblatt AZ12 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (1226 kB)
Datenblatt AZ12 Telefunken Version 1.pdf (173 kB)
Pruefkarte AZ12 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)
Pruefkarte AZ4 AZ12 - Funke W19 Roehrenpruefer.pdf (159 kB)
