đ Beschreibung der Röhre: VCL11 Inventarnummer: 00148
| Name | â VCL11 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 90 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | 475.5 E |
| Kenn Nummer | |
| Ătz- Produktionscode | 5E |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L16a |
đ Beschreibung der Systeme fĂŒr die Röhre: VCL11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | 5 |
| Gitter 2 | 4 | |
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Endtetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

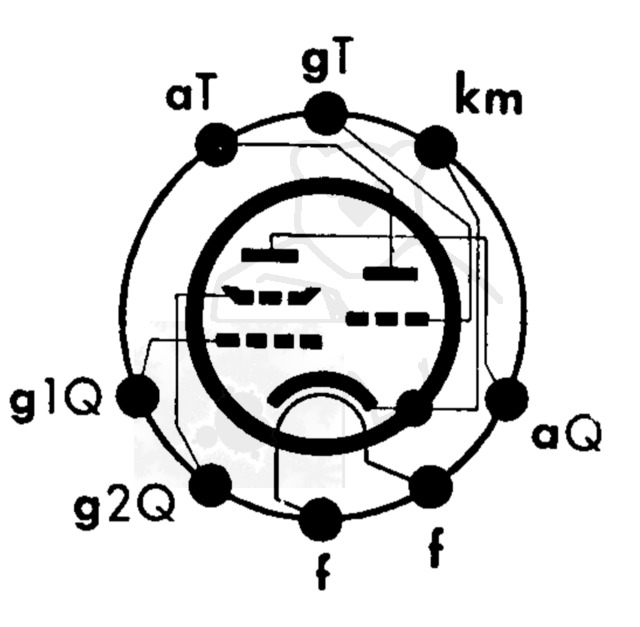

đ Sockelschaltung der VCL11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: VCL11
Anwendung VCL11 Blatt 1.pdf (64 kB)
Anwendung VCL11 Blatt 2.pdf (171 kB)
Datenblatt VCL11 Telefunken.pdf (378 kB)
Pruefkarte VCL11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte VCL11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte VCL11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
Pruefkarte VCL11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: VCL11

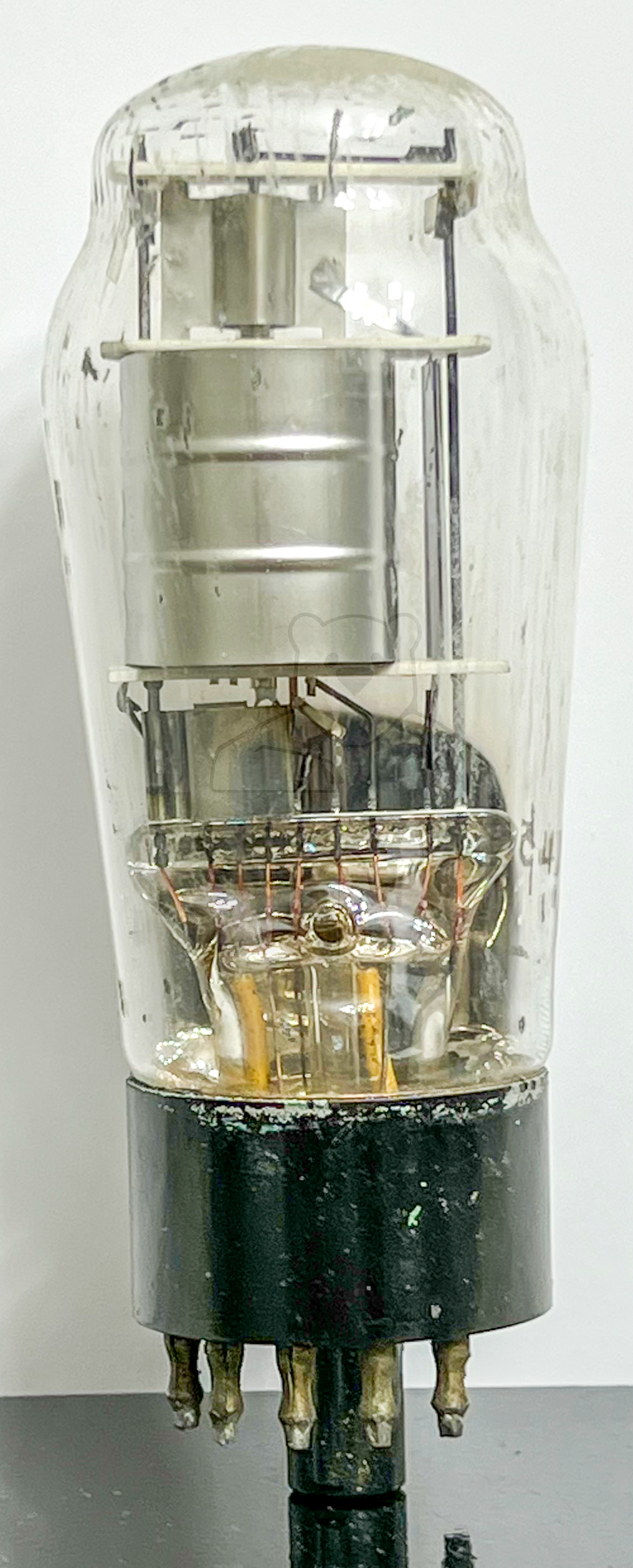

Röhre VCL11 #0148 Bild 1

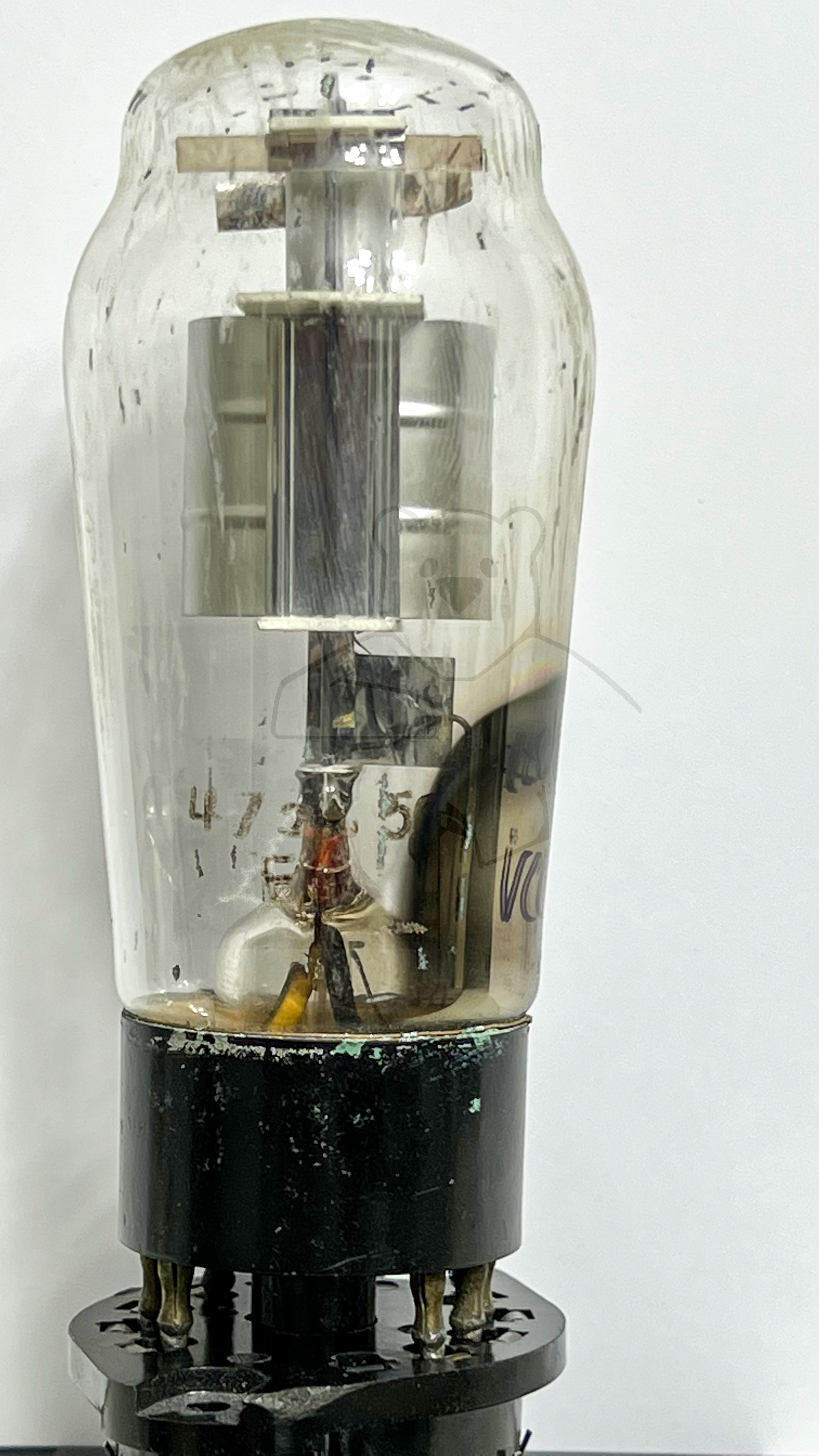

Röhre VCL11 #0148 Bild 2

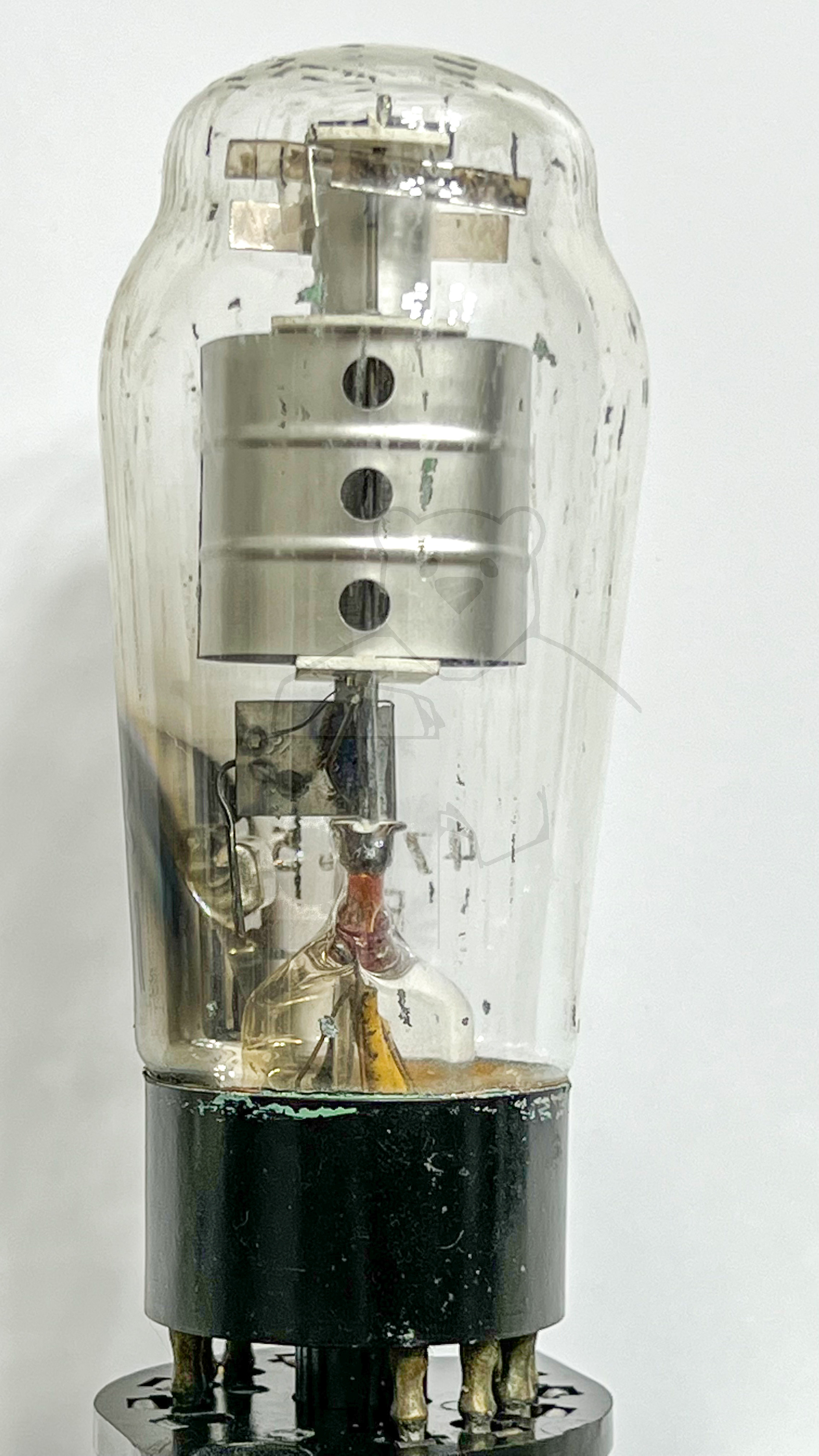

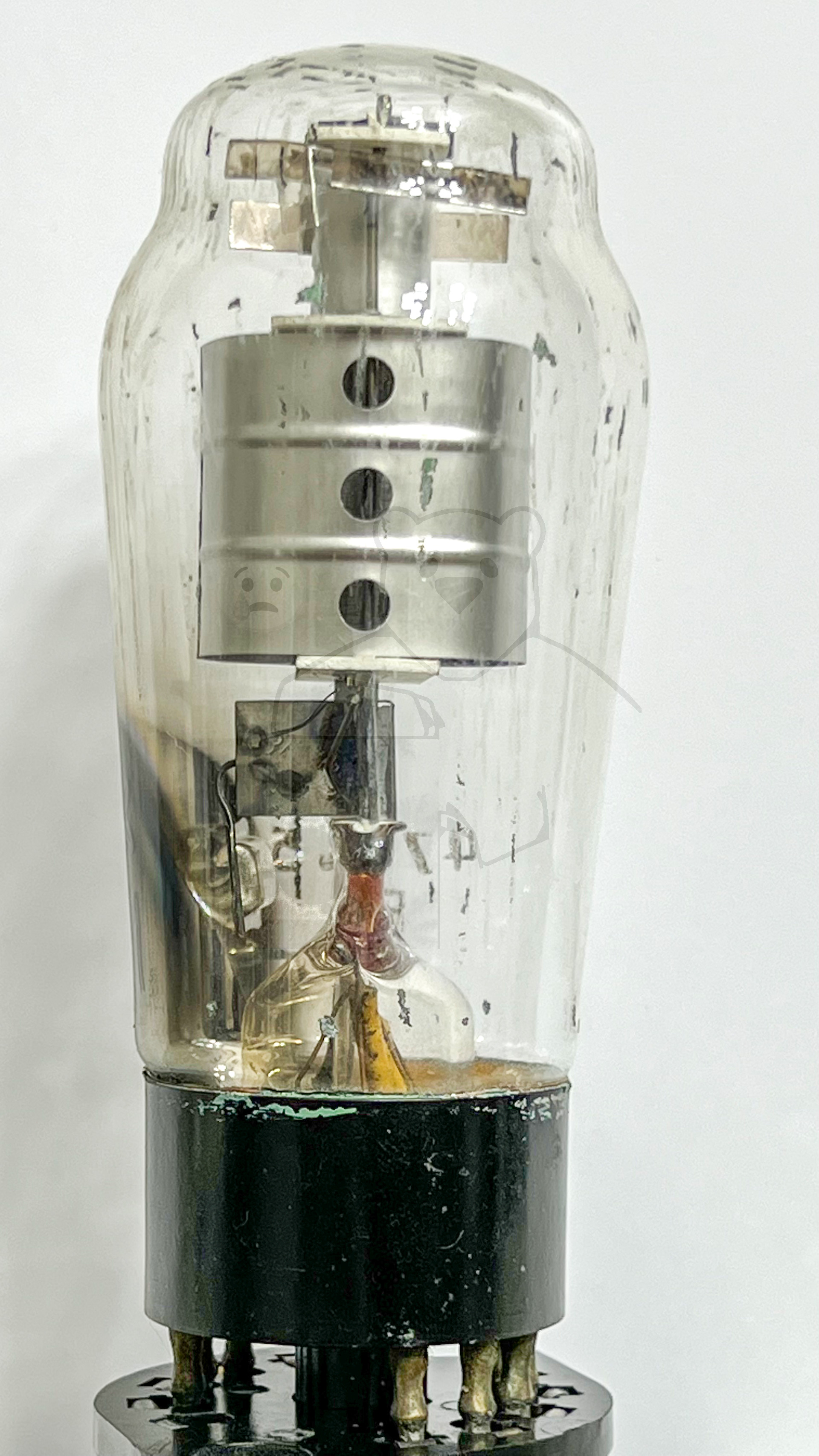

Röhre VCL11 #0148 Bild 3

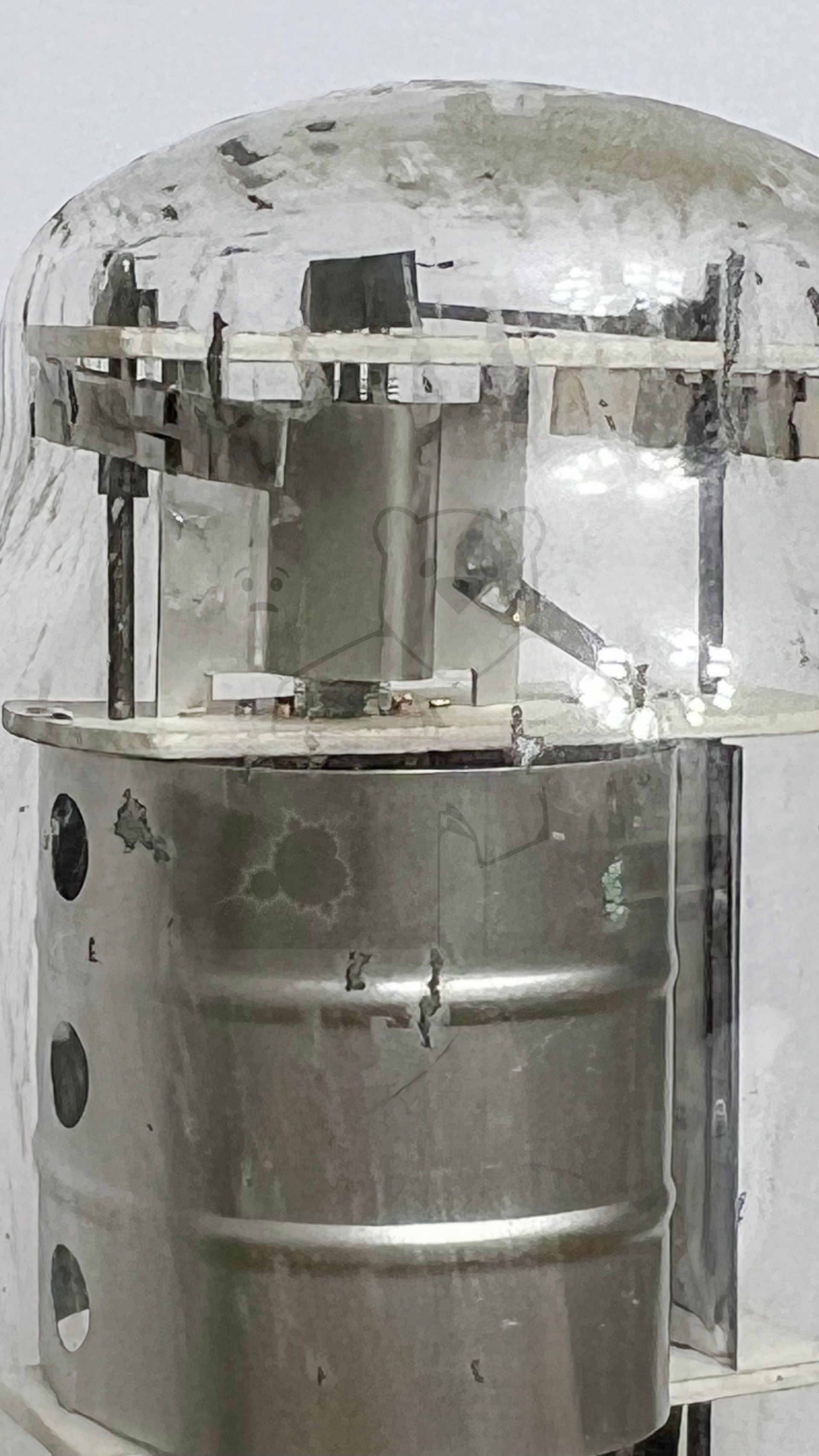

Röhre VCL11 #0148 Bild 4

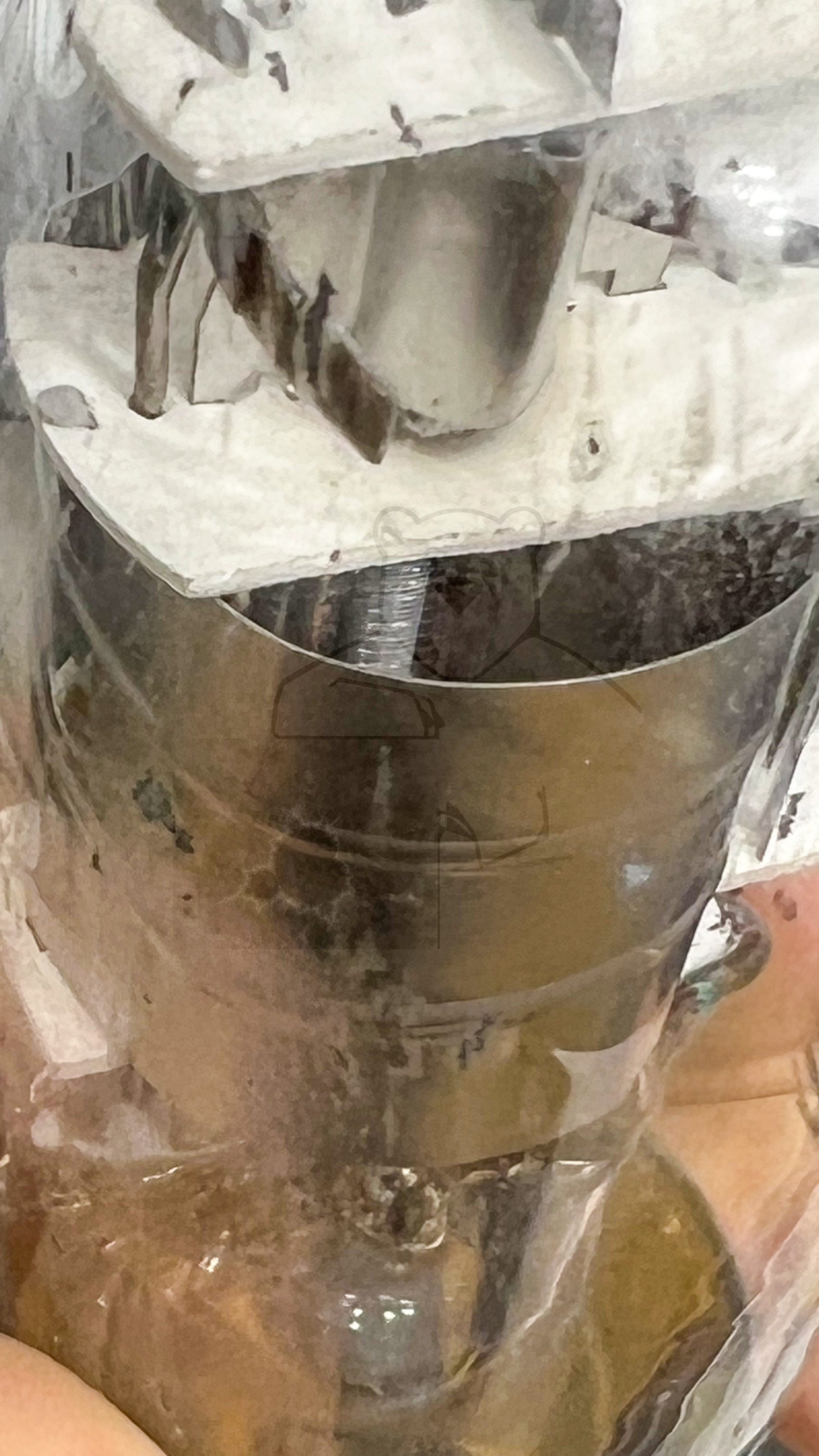

Röhre VCL11 #0148 Bild 5
