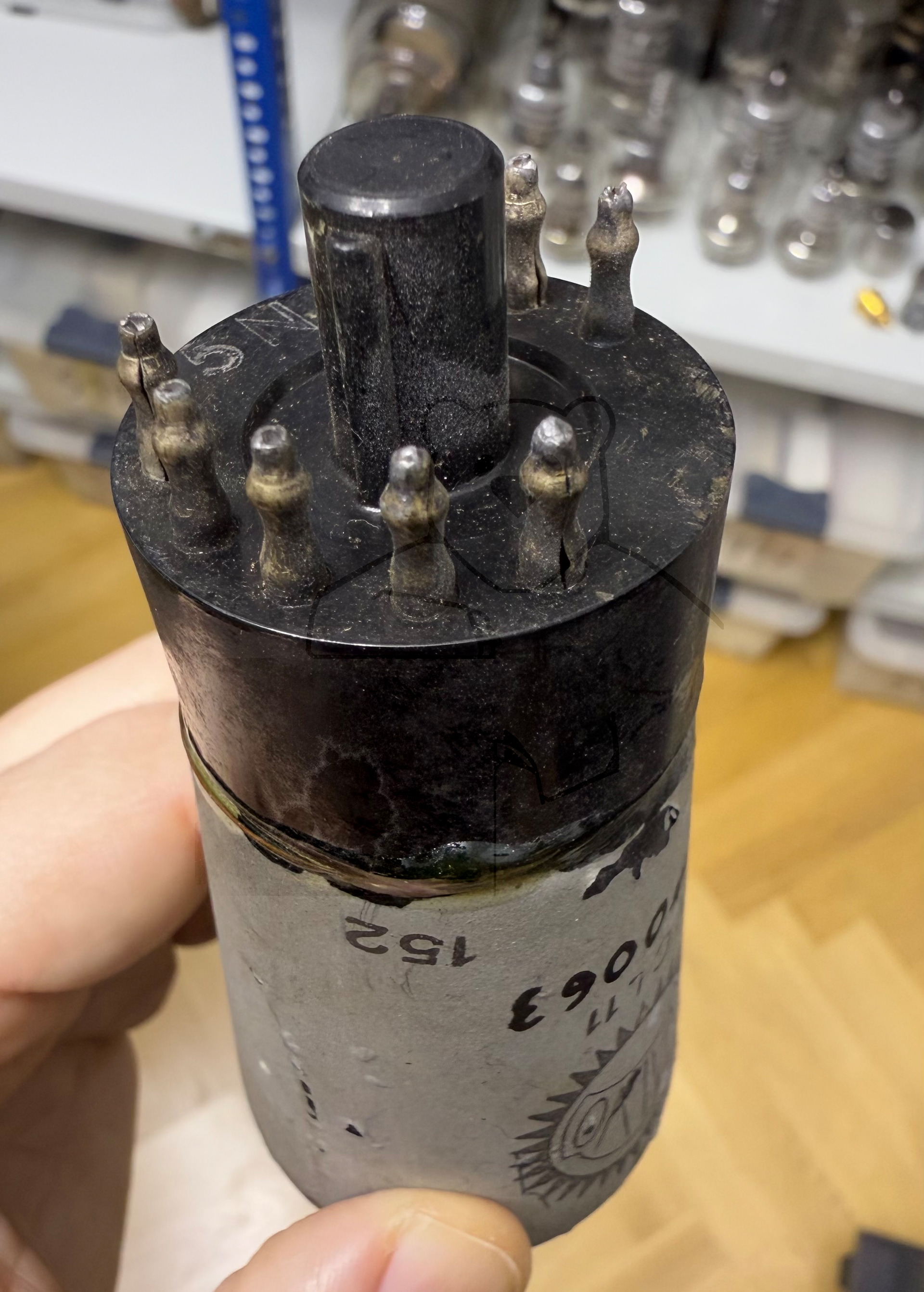

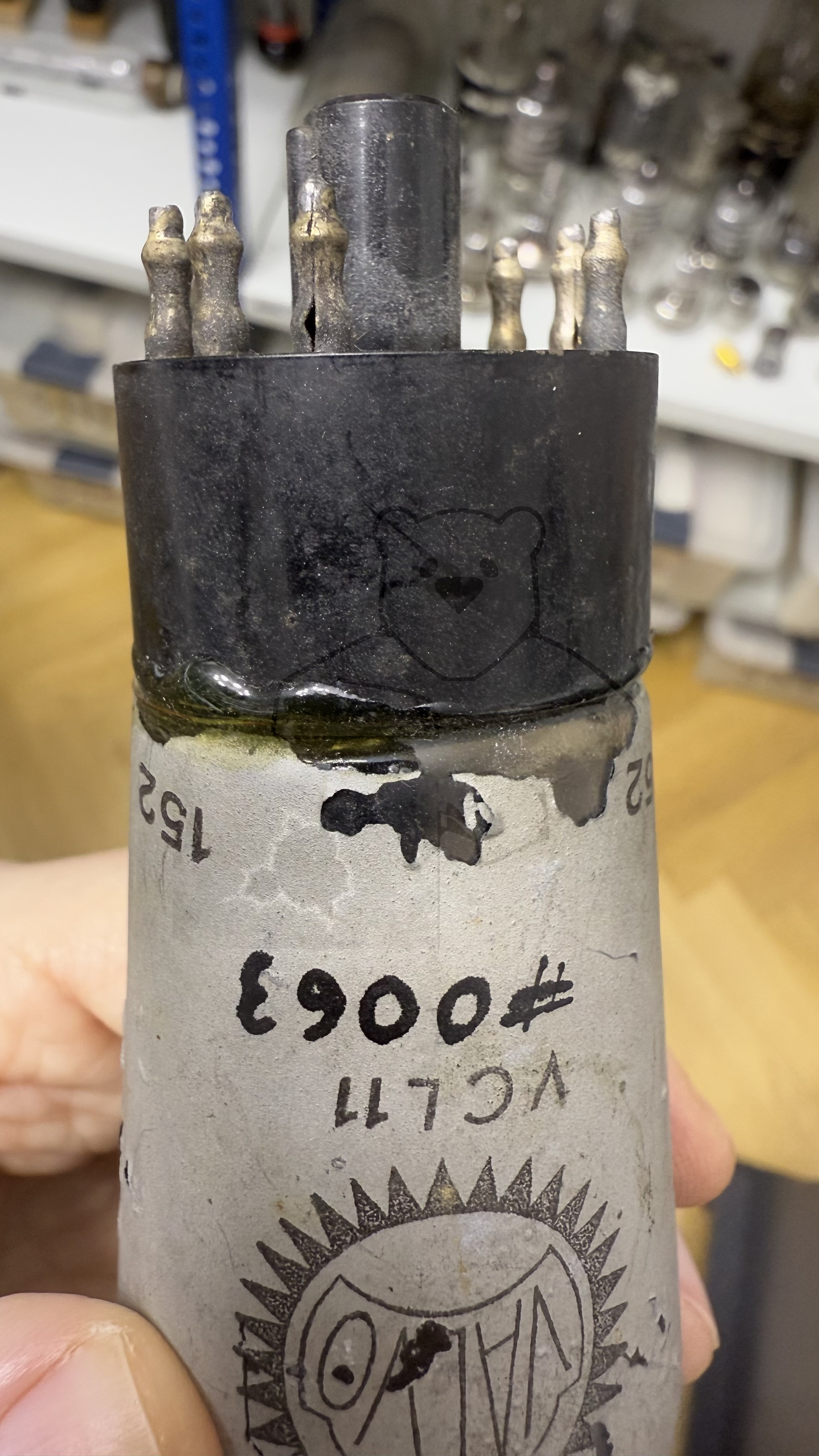

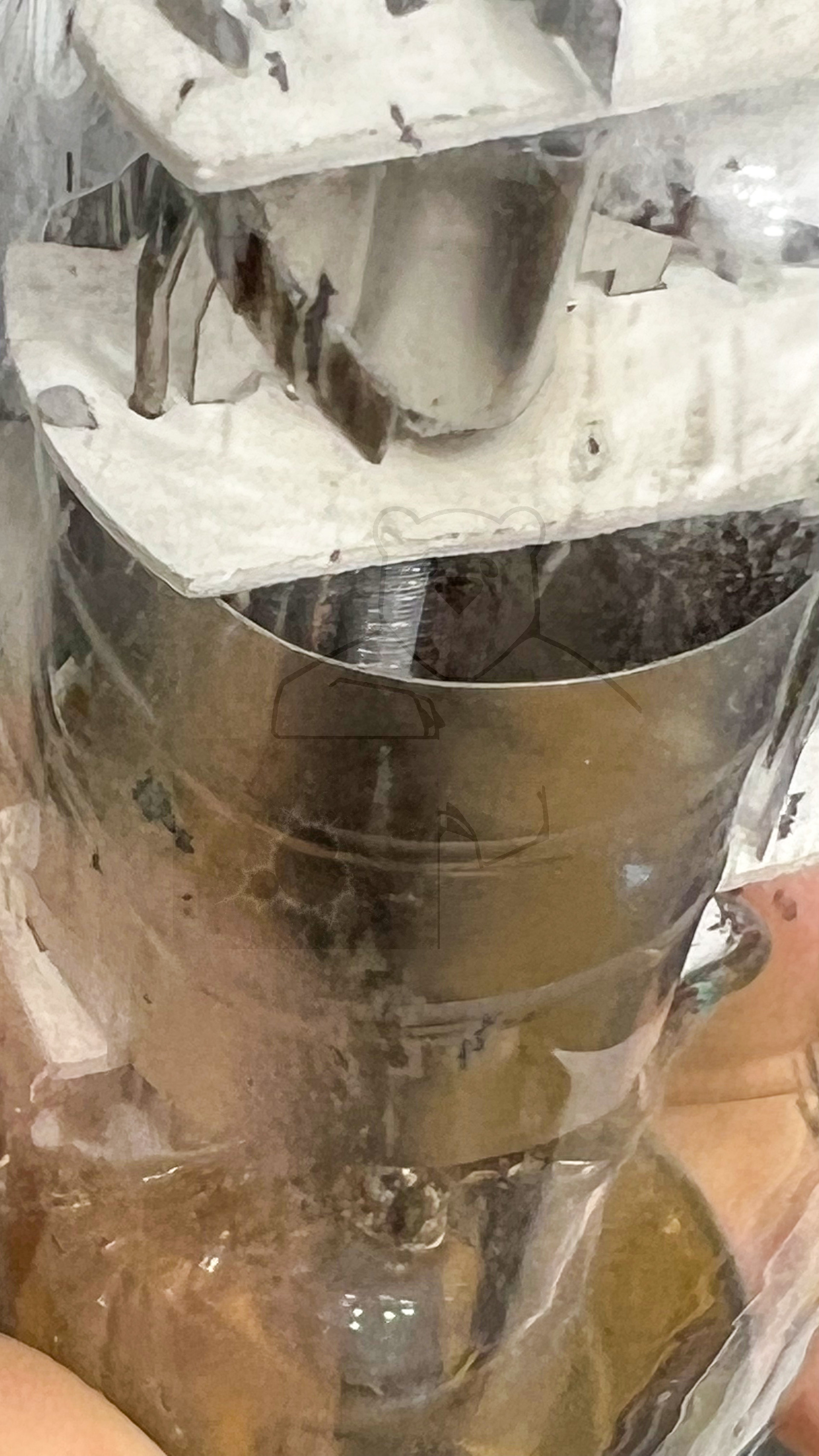

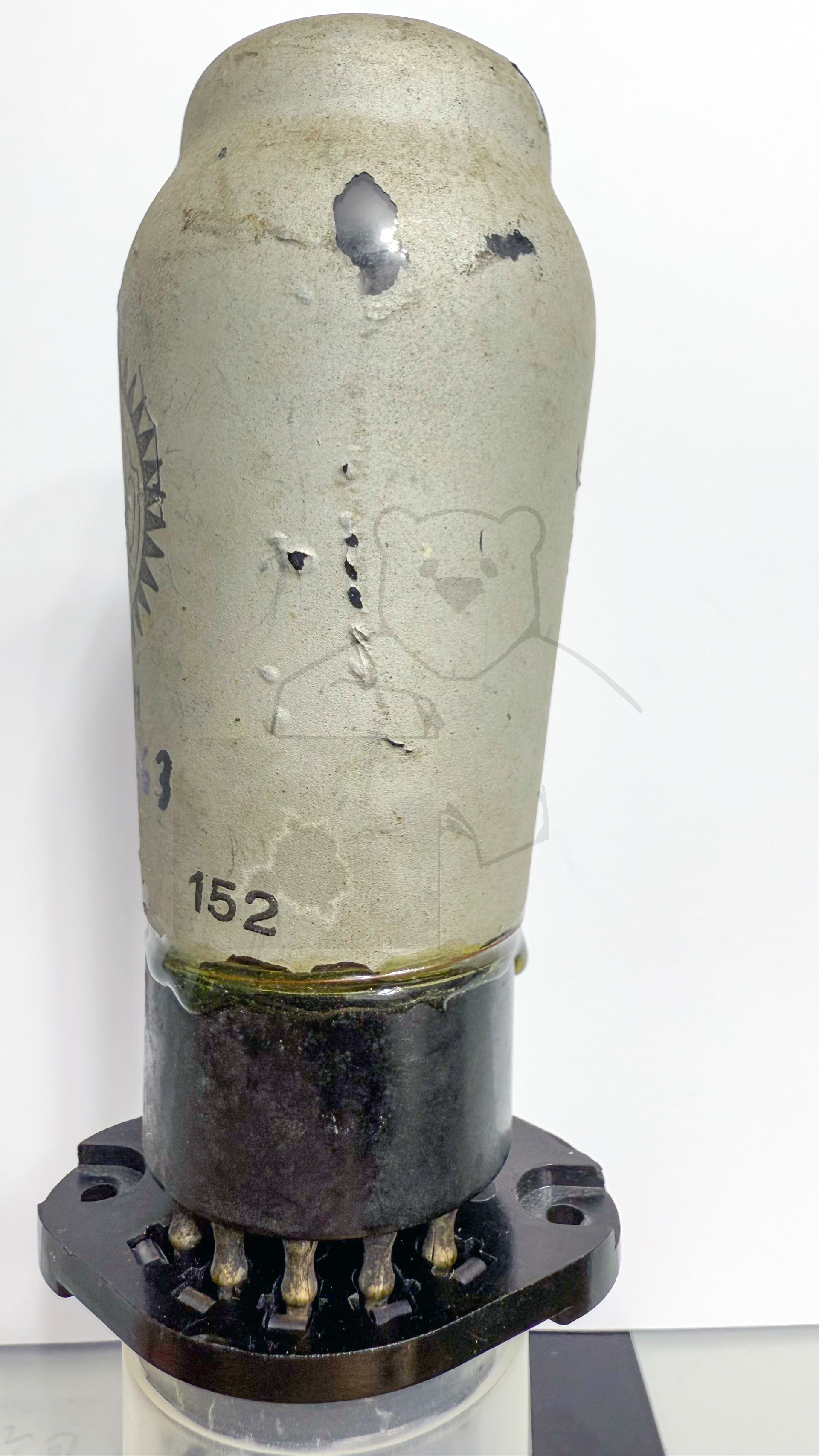

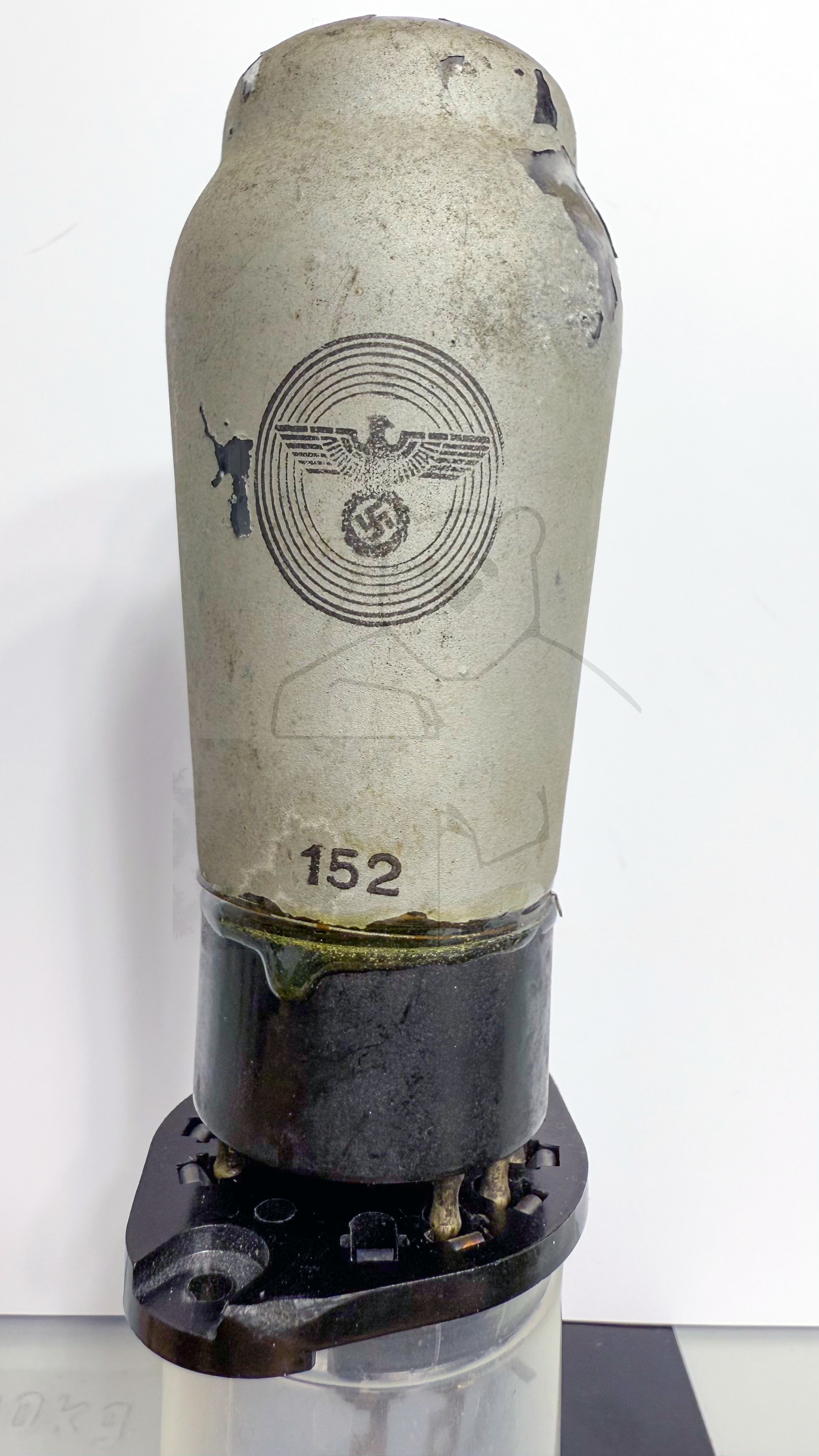

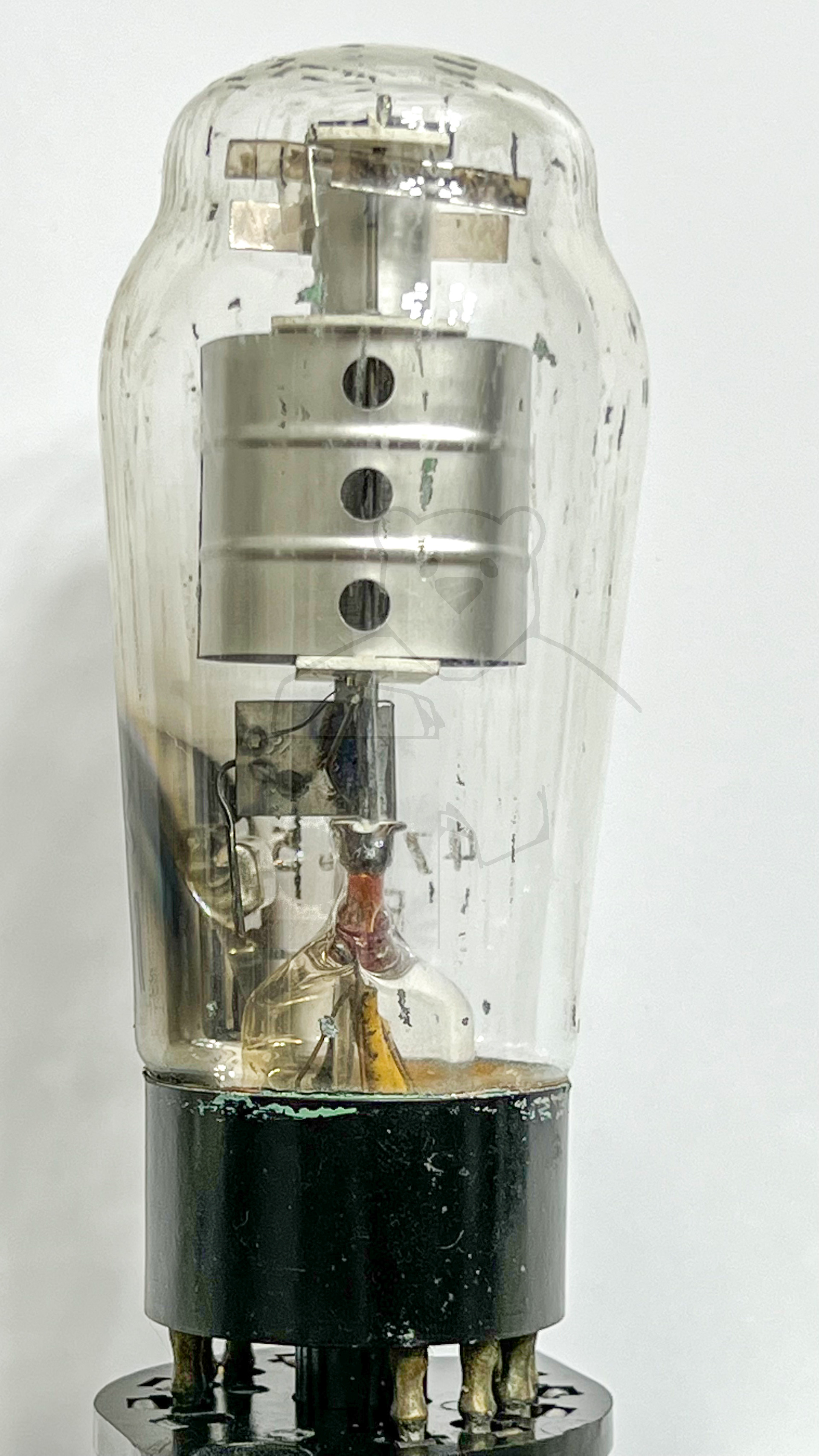

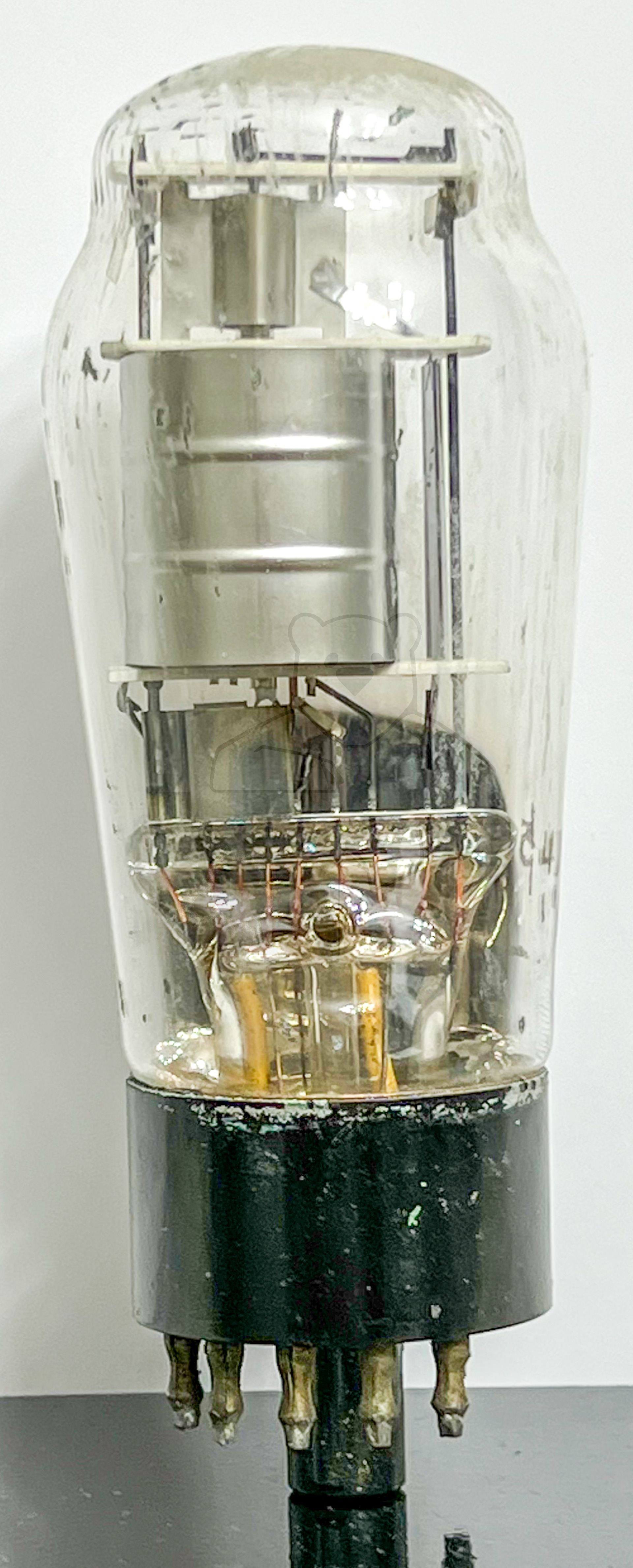

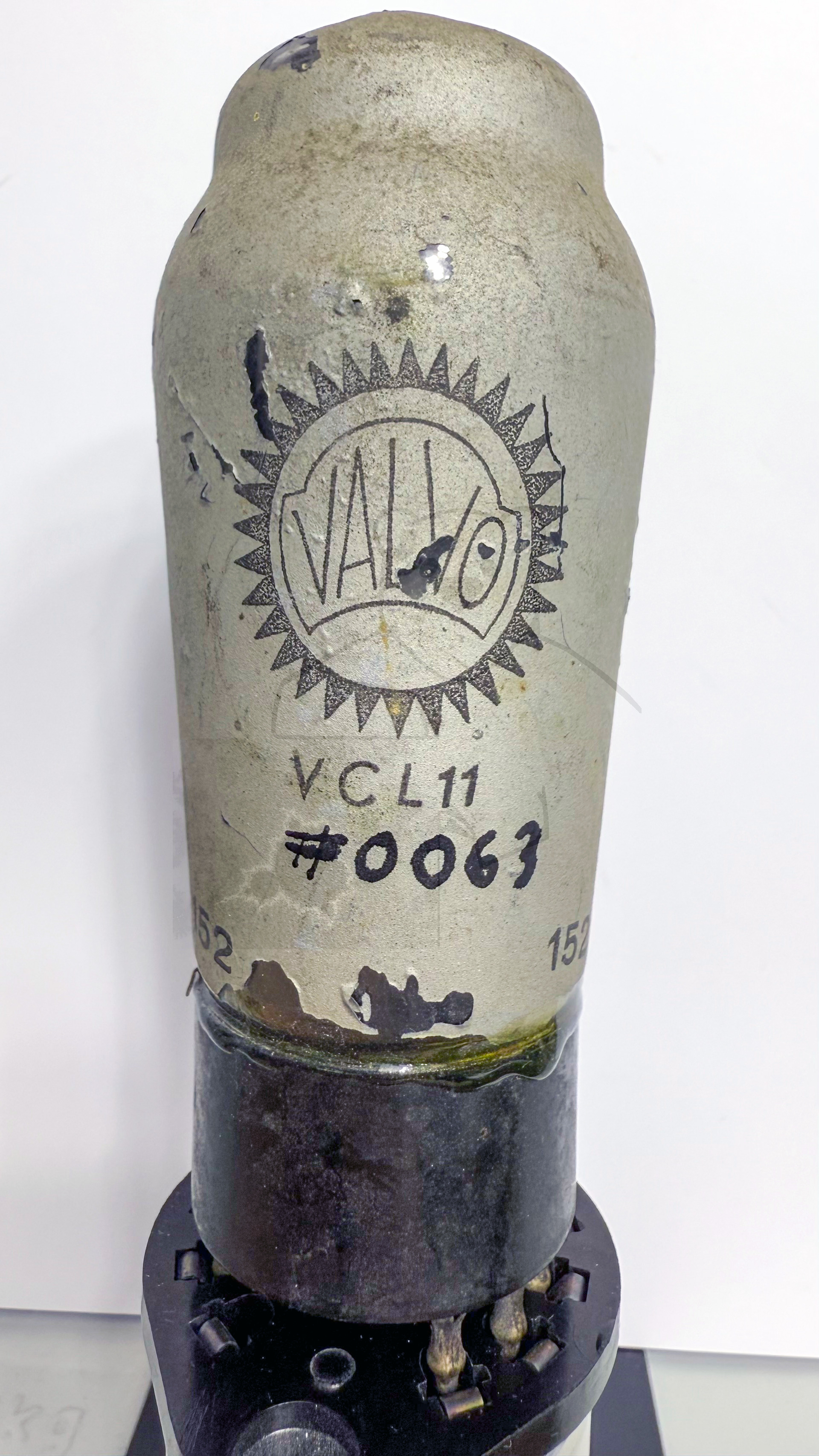

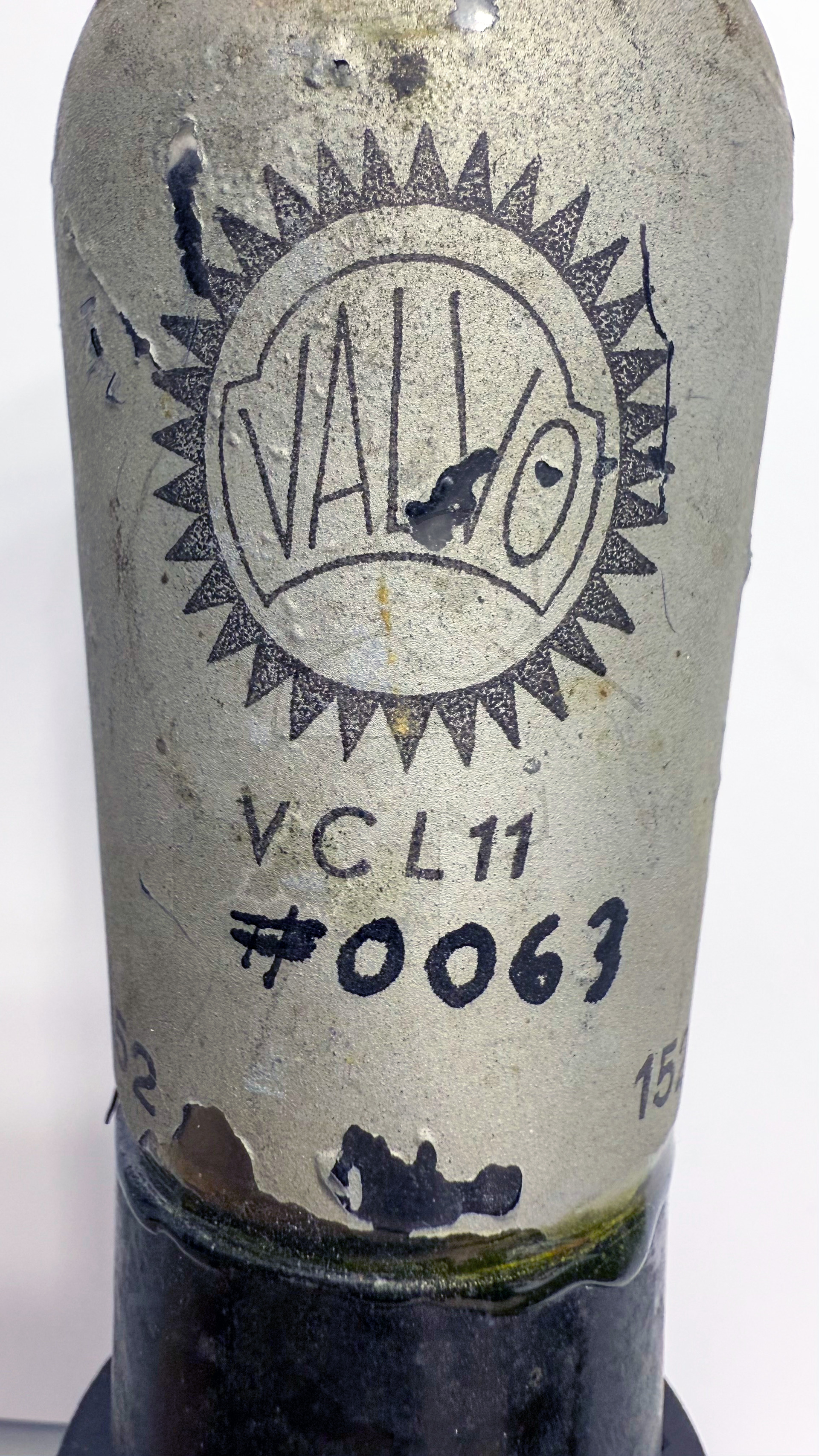

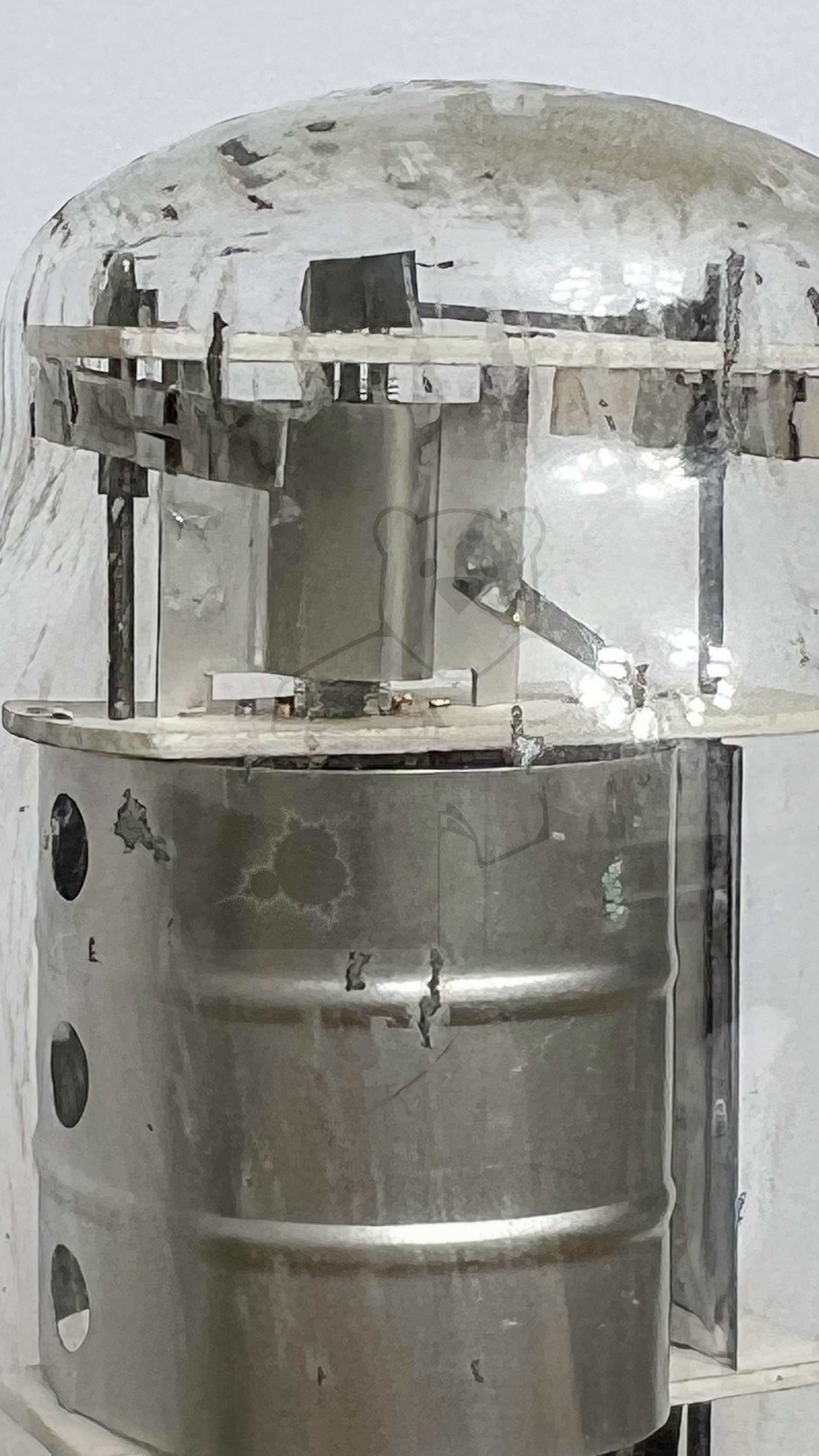

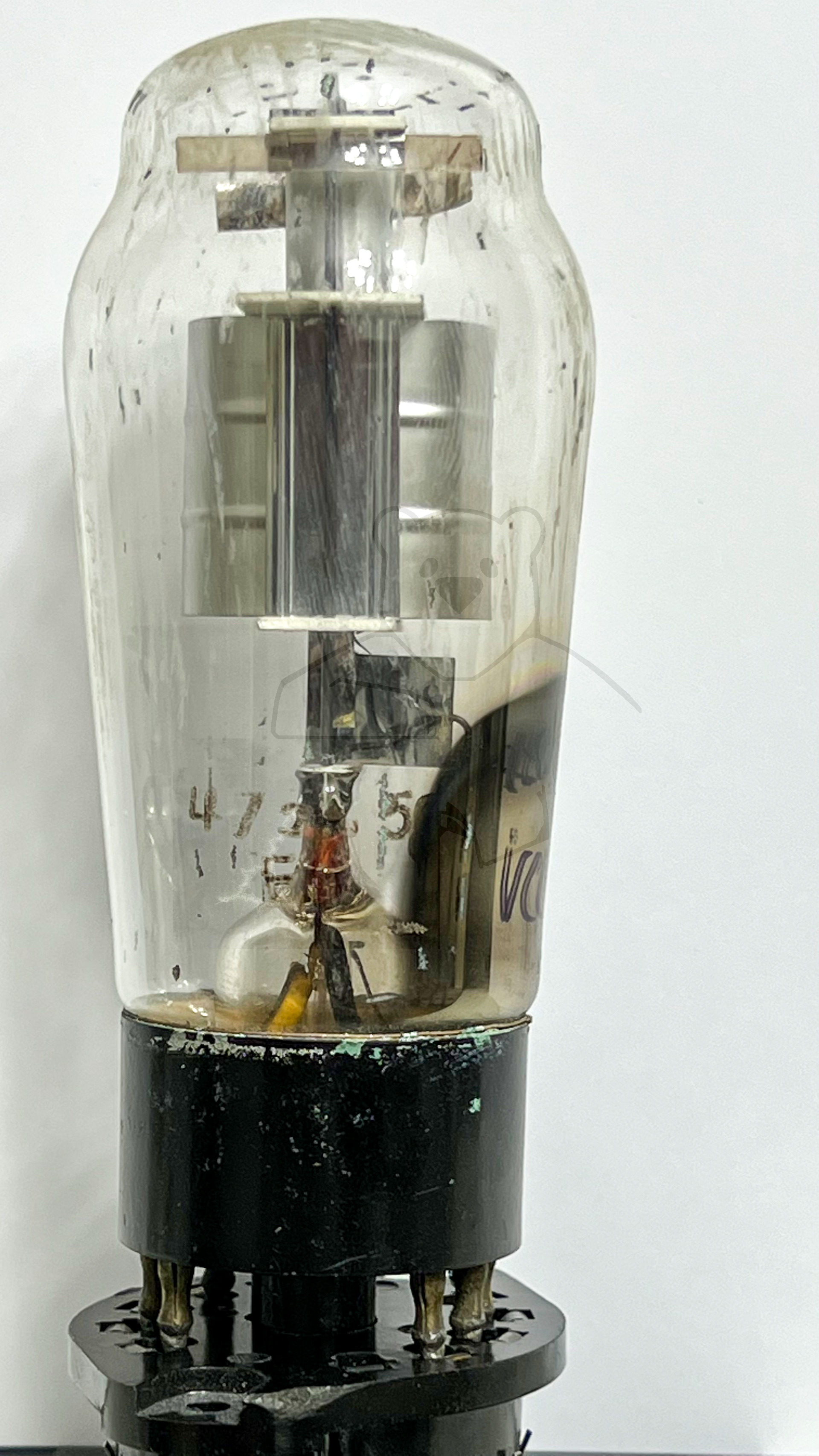

Daten und Bilder der Röhre: VCL11

🔎 Beschreibung der Röhre: VCL11

Name	VCL11
Vergleichsname
Heizspannung (Volt)	90
Heizstrom (Ampère)	0,05
Art der Heizung	Indirekt

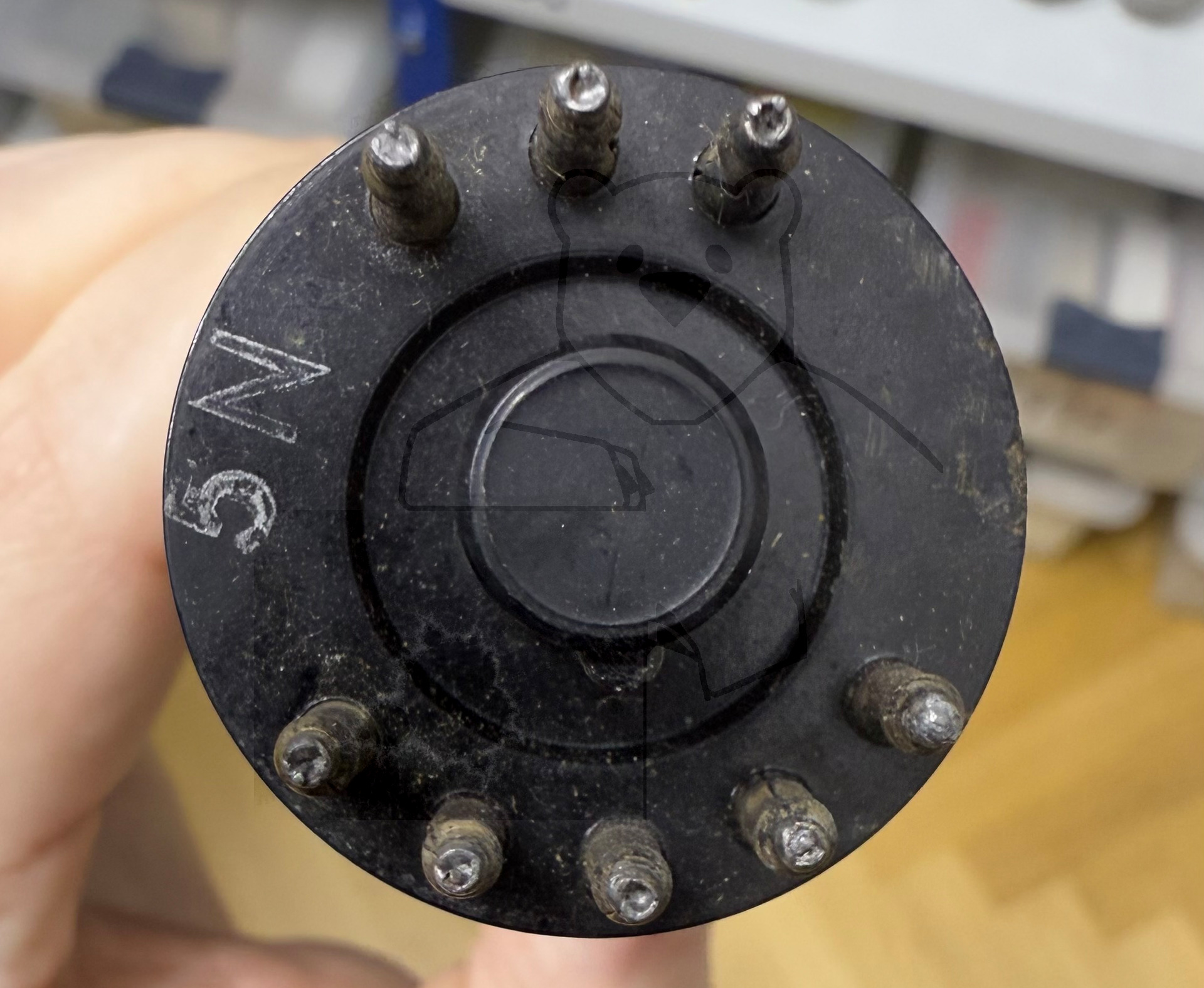

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:23:27

🔎 Beschreibung der Systeme für die Röhre: VCL11

	System 1	System 2
Kathode	8	8
Gitter 1	7	5
Gitter 2		4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

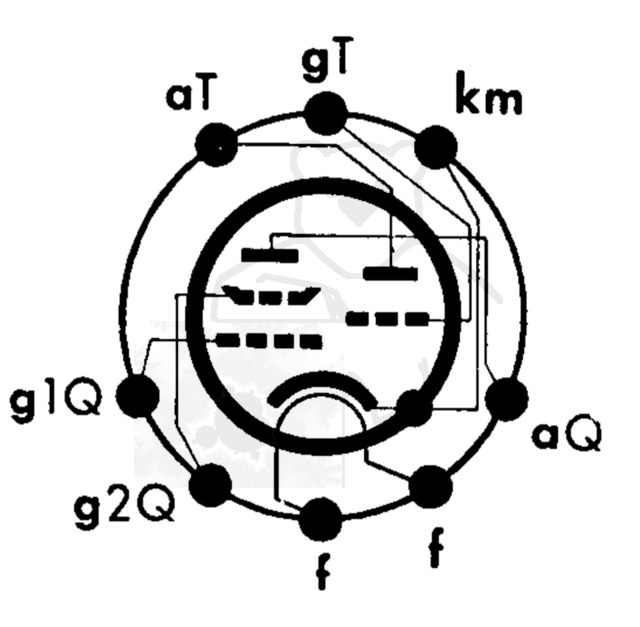

🔎 Sockelschaltung der VCL11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: VCL11
Anwendung VCL11 Blatt 1.pdf (64 kB)
Anwendung VCL11 Blatt 2.pdf (171 kB)
Datenblatt VCL11 Telefunken.pdf (378 kB)
Pruefkarte VCL11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte VCL11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte VCL11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
Pruefkarte VCL11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
