Daten und Bilder der Röhre: ECL11

🔎 Beschreibung der Röhre: ECL11 Inventarnummer: 00145

Name	→ ECL11
Vergleichsname
Hersteller	→ R-F-T
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp
Informationen	29-53-ECL11
Kenn Nummer	67
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S40a

🔎 Beschreibung der Systeme für die Röhre: ECL11

	System 1	System 2
Kathode	8	8
Gitter 1	7	5
Gitter 2		4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECL11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECL11
Anwendung ECL11 Funkwerk Röhren Dokumente.pdf (5135 kB)
Anwendung ECL11.pdf (175 kB)
Datenblatt ECL11 Philips.pdf (44 kB)
Datenblatt ECL11 RFT.pdf (109 kB)
Datenblatt ECL11 Telefunken.pdf (343 kB)
Pruefkarte ECL11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte ECL11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte ECL11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
Pruefkarte ECL11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte ECL113 - Karte 1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte ECL113 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: ECL11

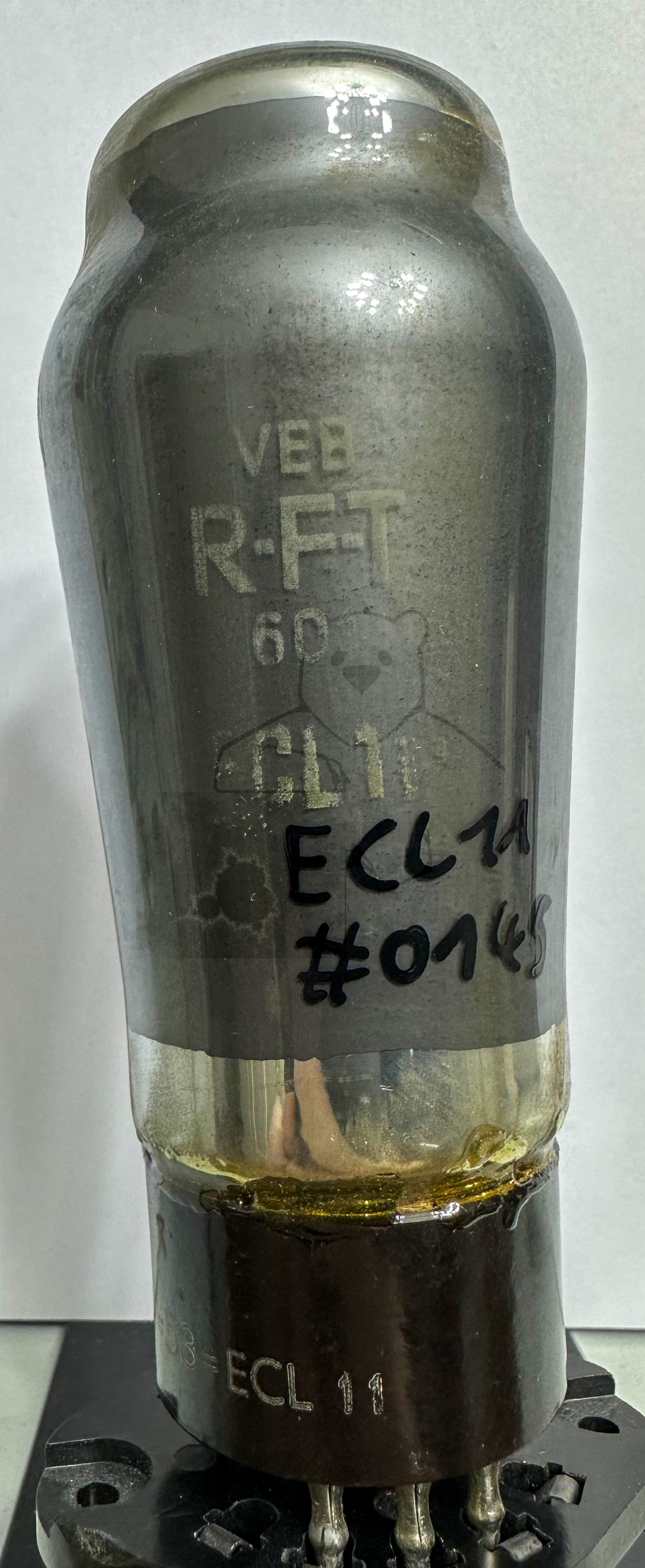

Röhre ECL11 #0145 Bild 1
