🔎 Beschreibung der Röhre: ECL11
| Name | ECL11 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 19.02.2020 08:45:46 |
🔎 Beschreibung der Systeme für die Röhre: ECL11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | 5 |
| Gitter 2 | 4 | |
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Endtetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

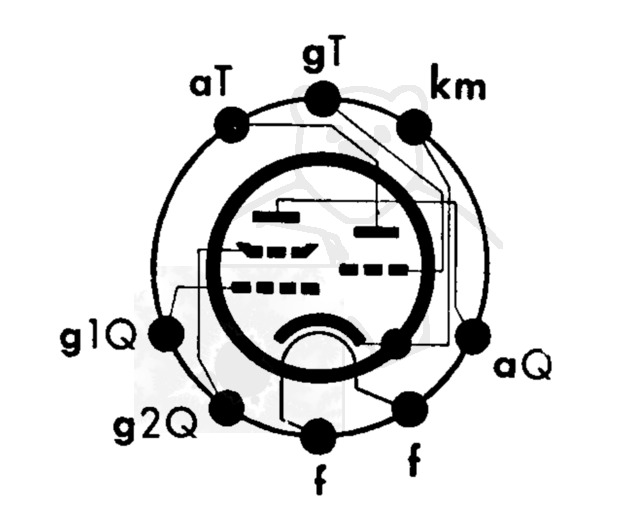

🔎 Sockelschaltung der ECL11
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: ECL11
Anwendung ECL11 Funkwerk Roehren Dokumente.pdf (5135 kB)
Anwendung ECL11.pdf (175 kB)
Datenblatt ECL11 Philips.pdf (44 kB)
Datenblatt ECL11 RFT.pdf (109 kB)
Datenblatt ECL11 Telefunken.pdf (343 kB)
Pruefkarte ECL11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte ECL11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte ECL11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
Pruefkarte ECL11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte ECL113 - Karte 1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte ECL113 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECL11

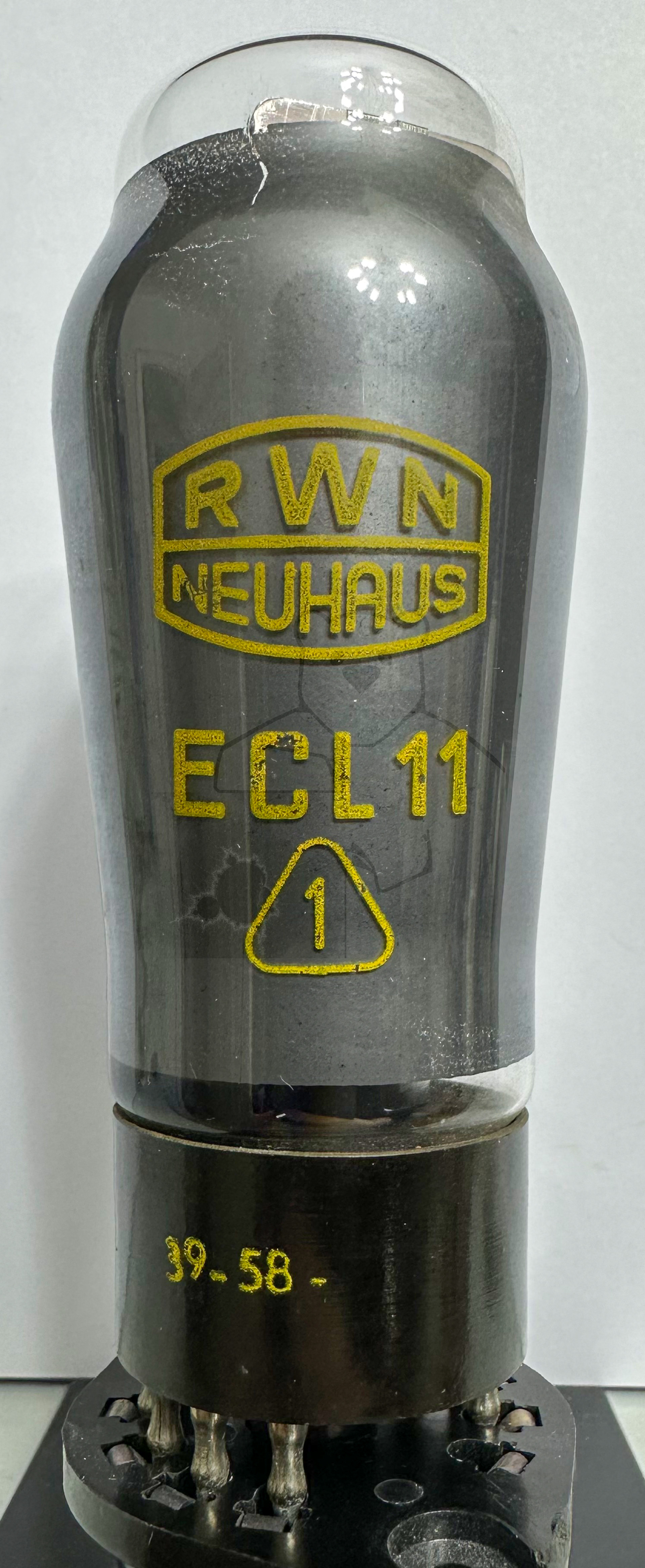

Röhre ECL11 #3478 Bild 1

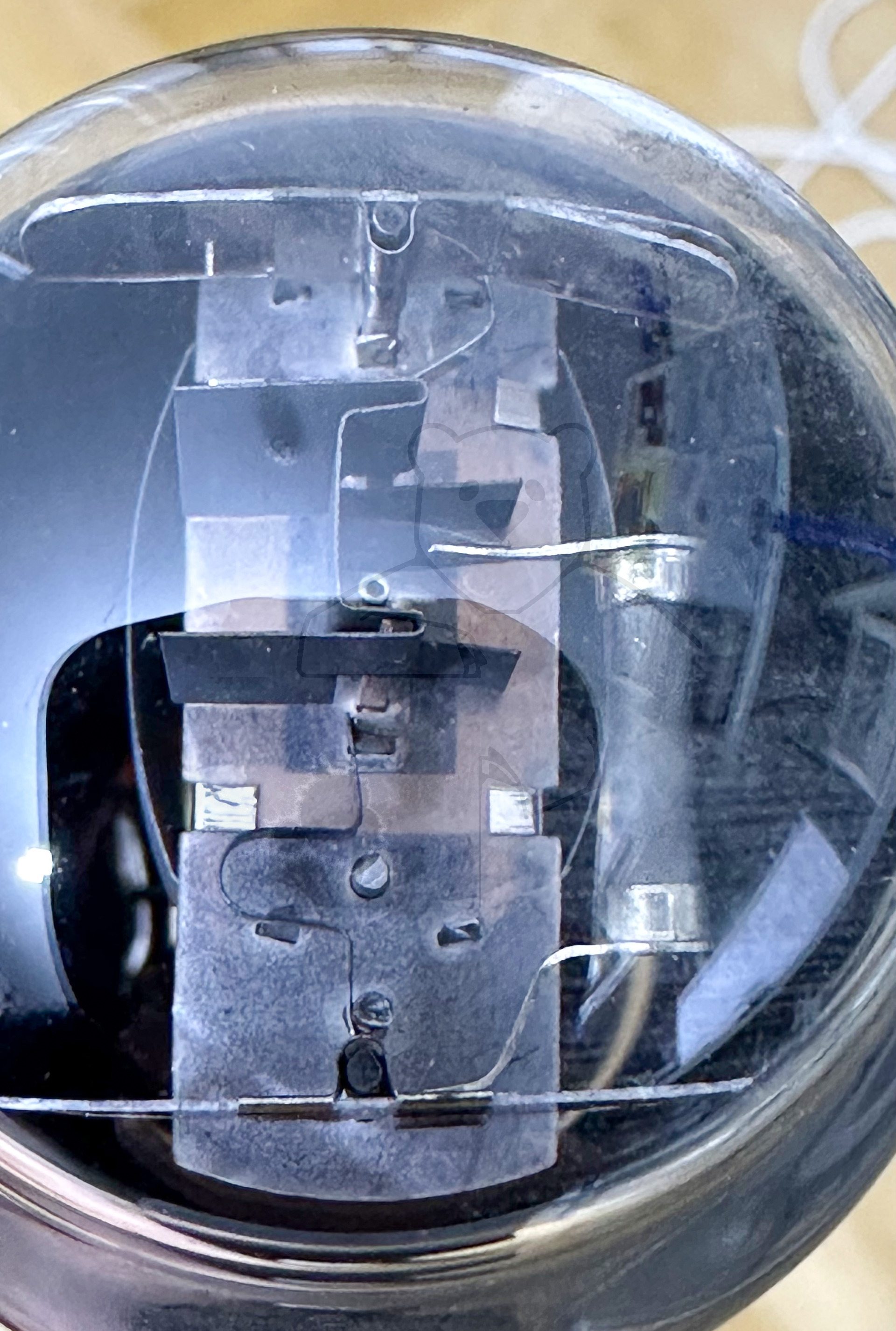

Röhre ECL11 #3478 Bild 2
