đ Beschreibung der Röhre: UY11 Inventarnummer: 00139
| Name | â UY11 |
| Vergleichsname | |
| Hersteller | â RKW |
| Heizspannung (Volt) | 50 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S42c |
đ Beschreibung der Systeme fĂŒr die Röhre: UY11
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UY11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UY11
Anwendung UY11.pdf (75 kB)
Datenblatt UY11 Miniwatt.pdf (120 kB)
Datenblatt UY11 RFT.pdf (64 kB)
Datenblatt UY11 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (814 kB)
Pruefkarte UY11 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte UY11 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UY11

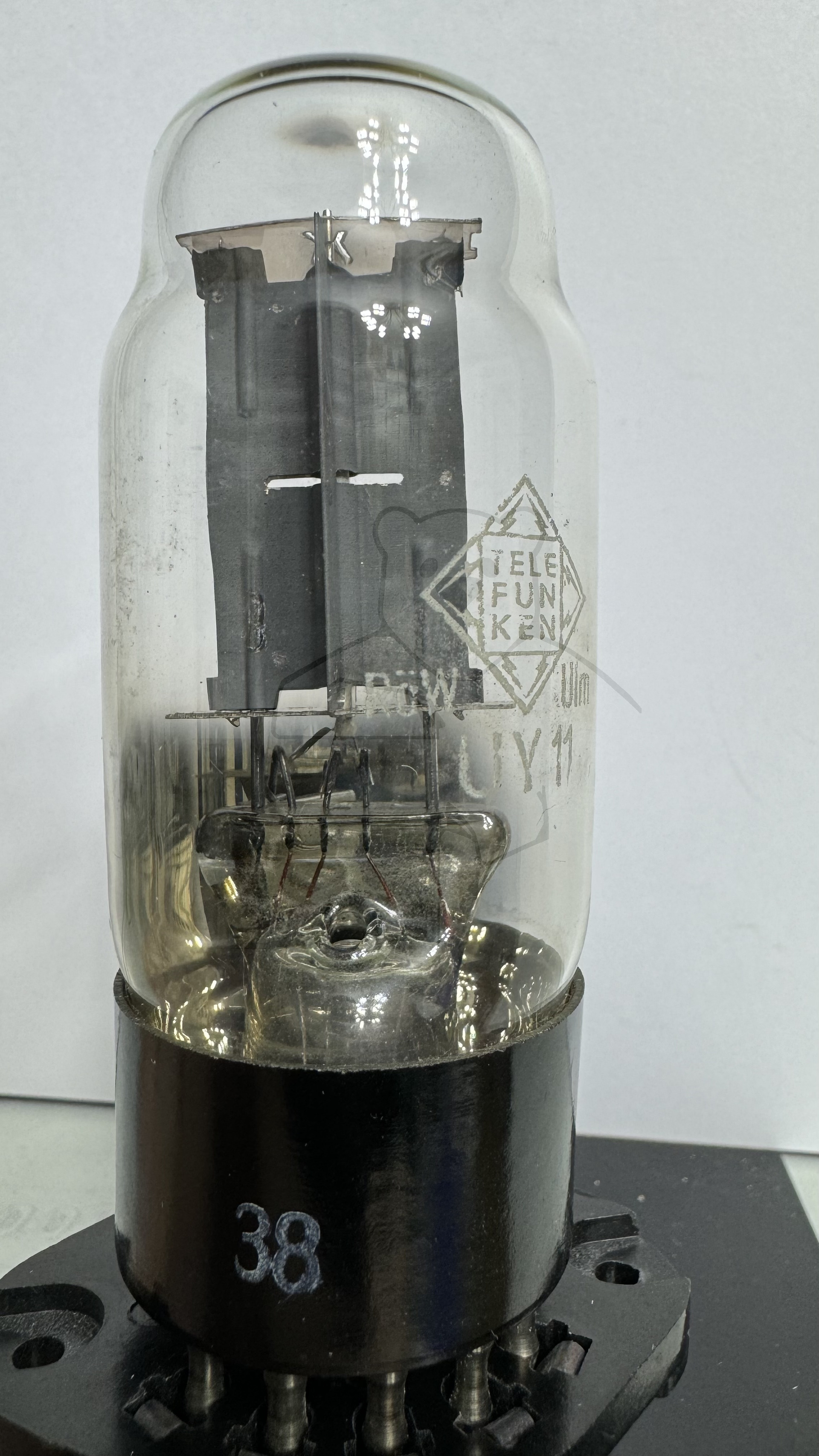

Röhre UY11 #0139 Bild 1

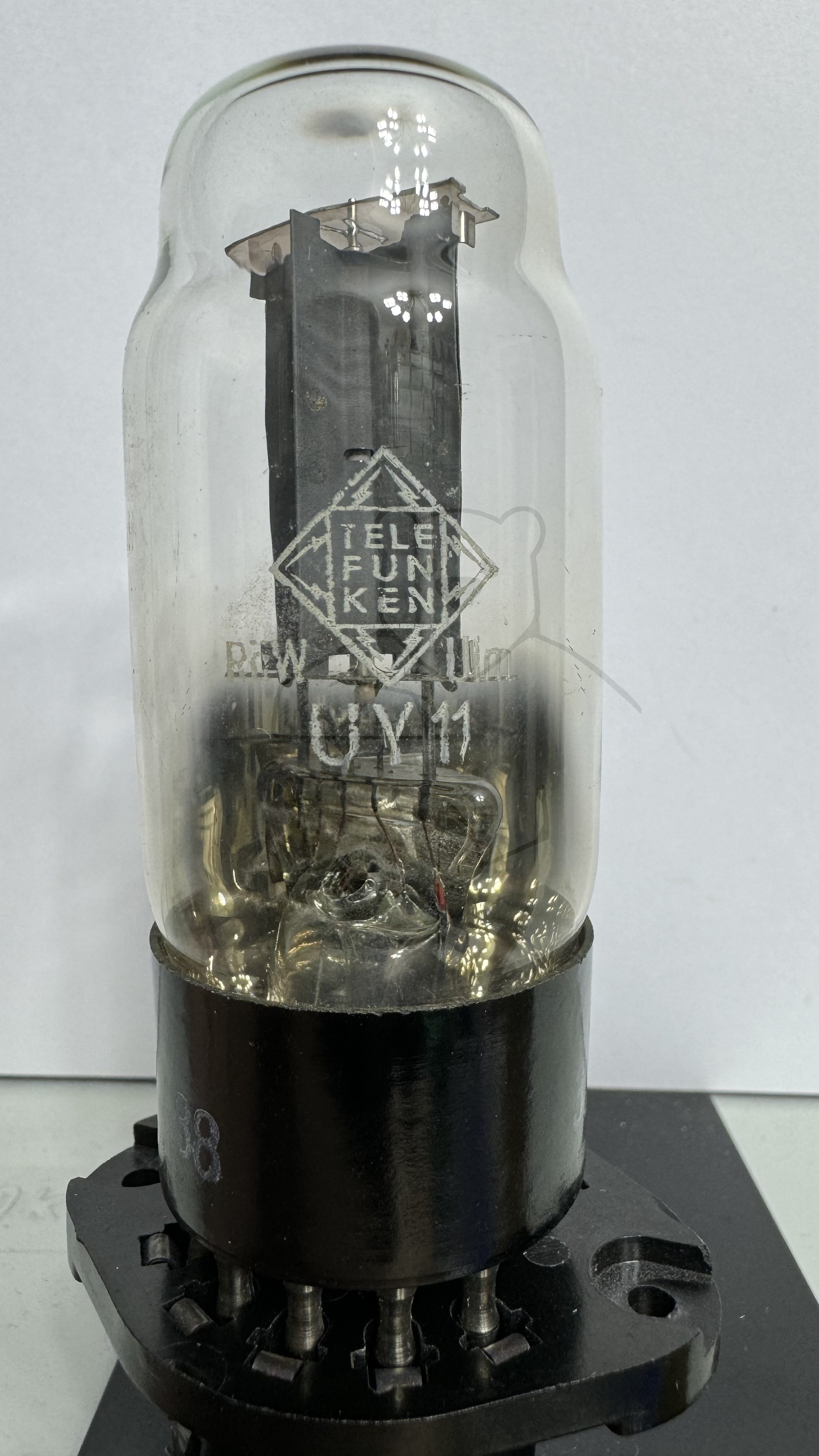

Röhre UY11 #0139 Bild 2

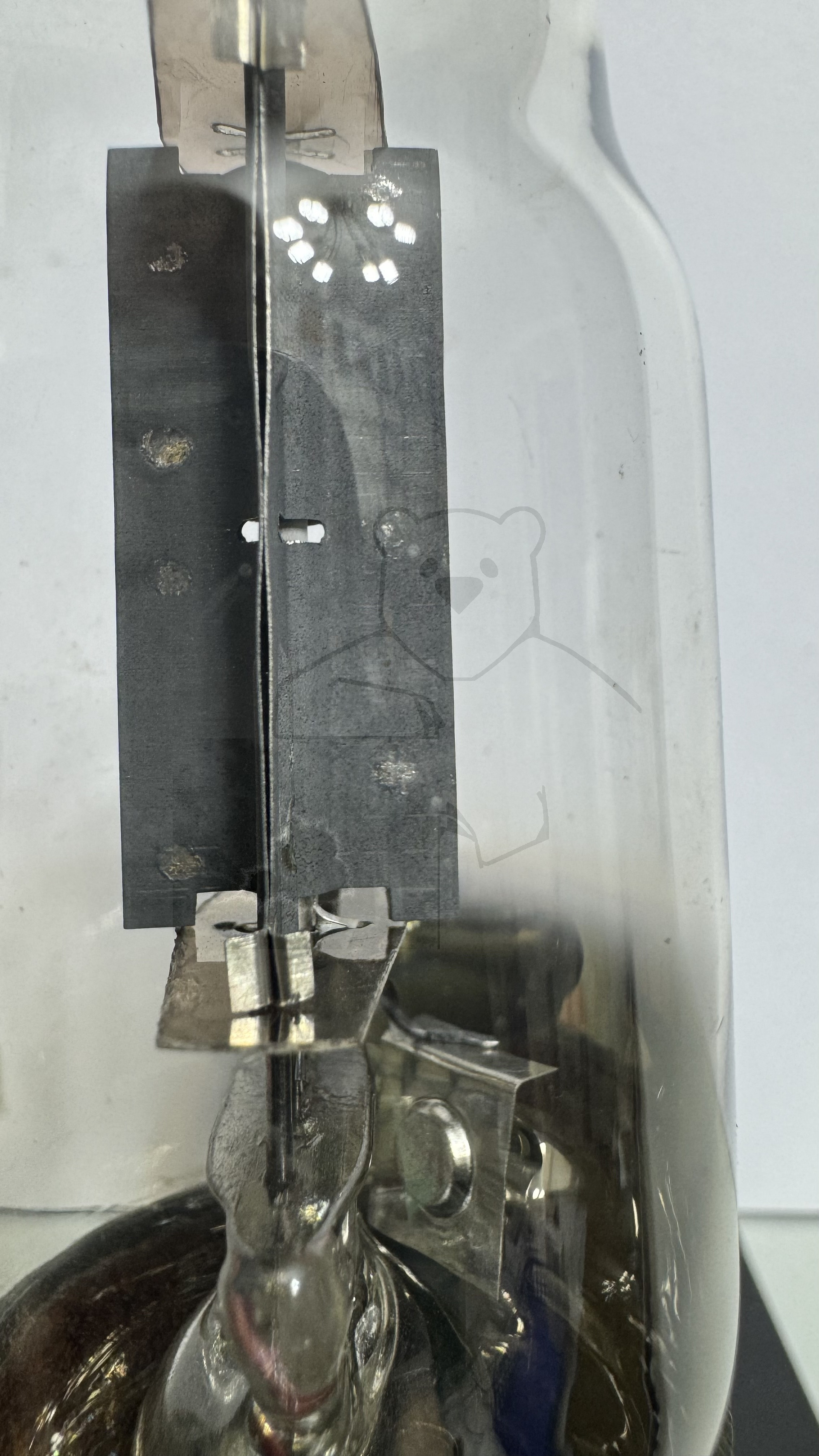

Röhre UY11 #0139 Bild 3

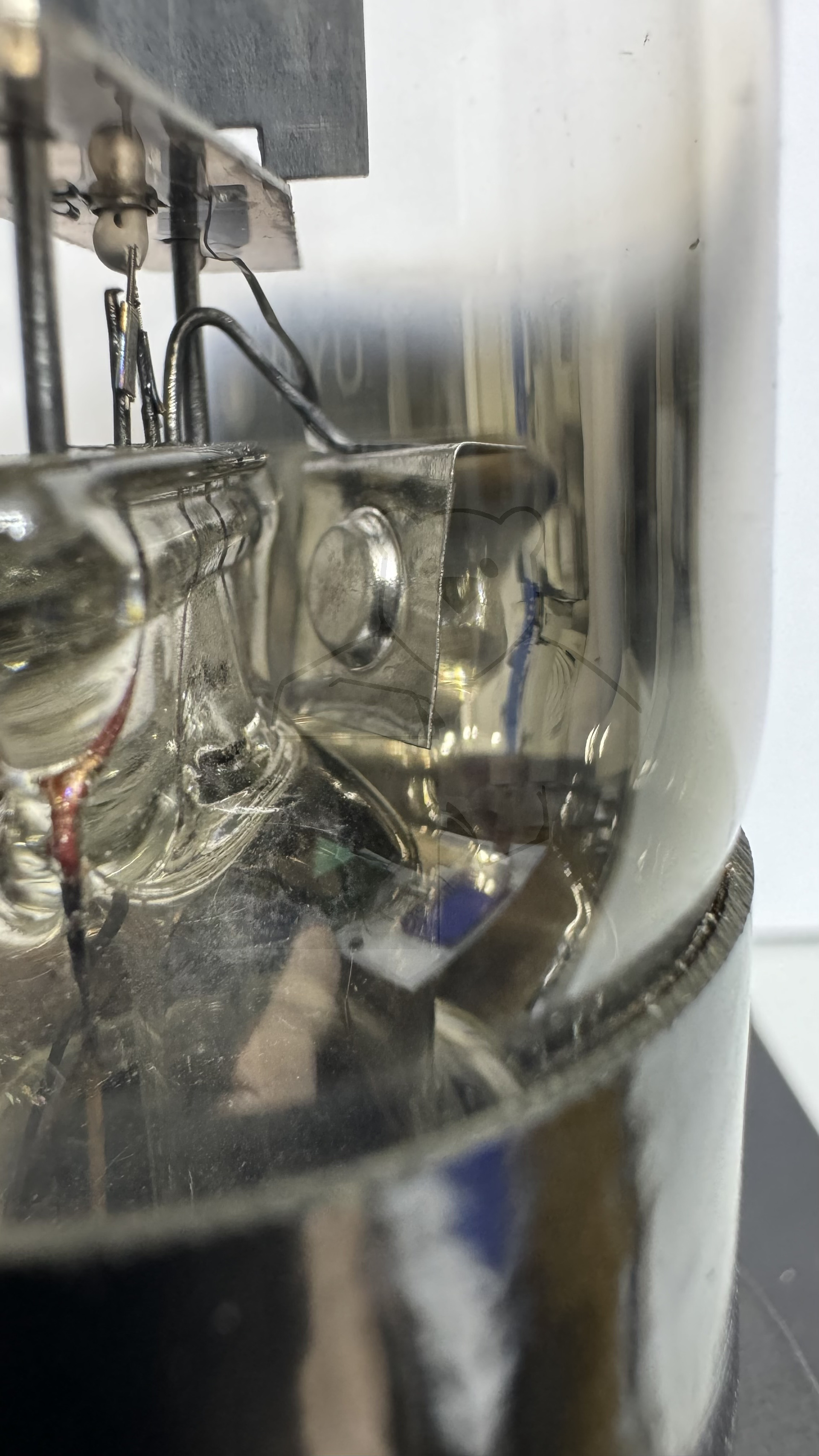

Röhre UY11 #0139 Bild 4

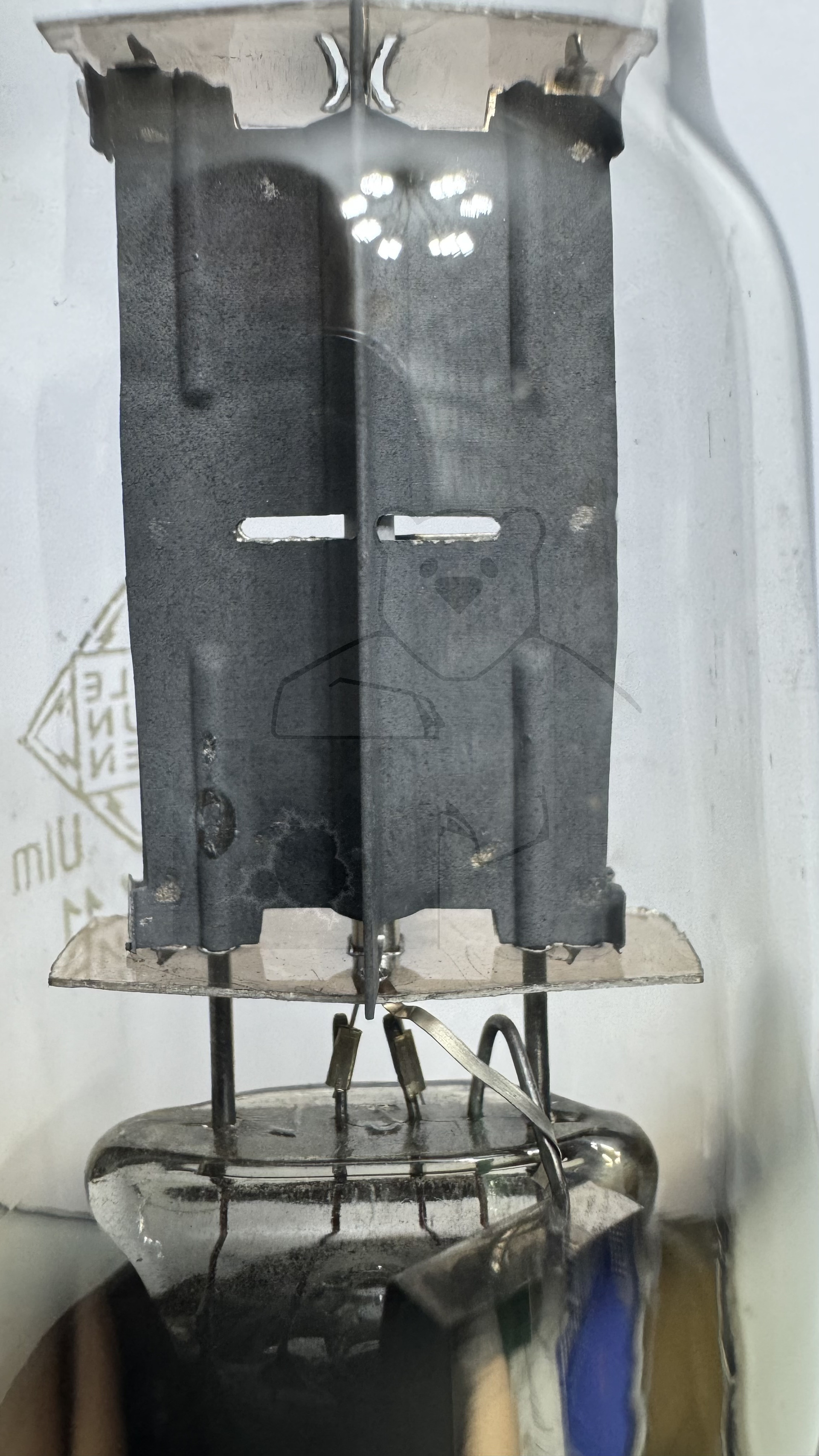

Röhre UY11 #0139 Bild 5
