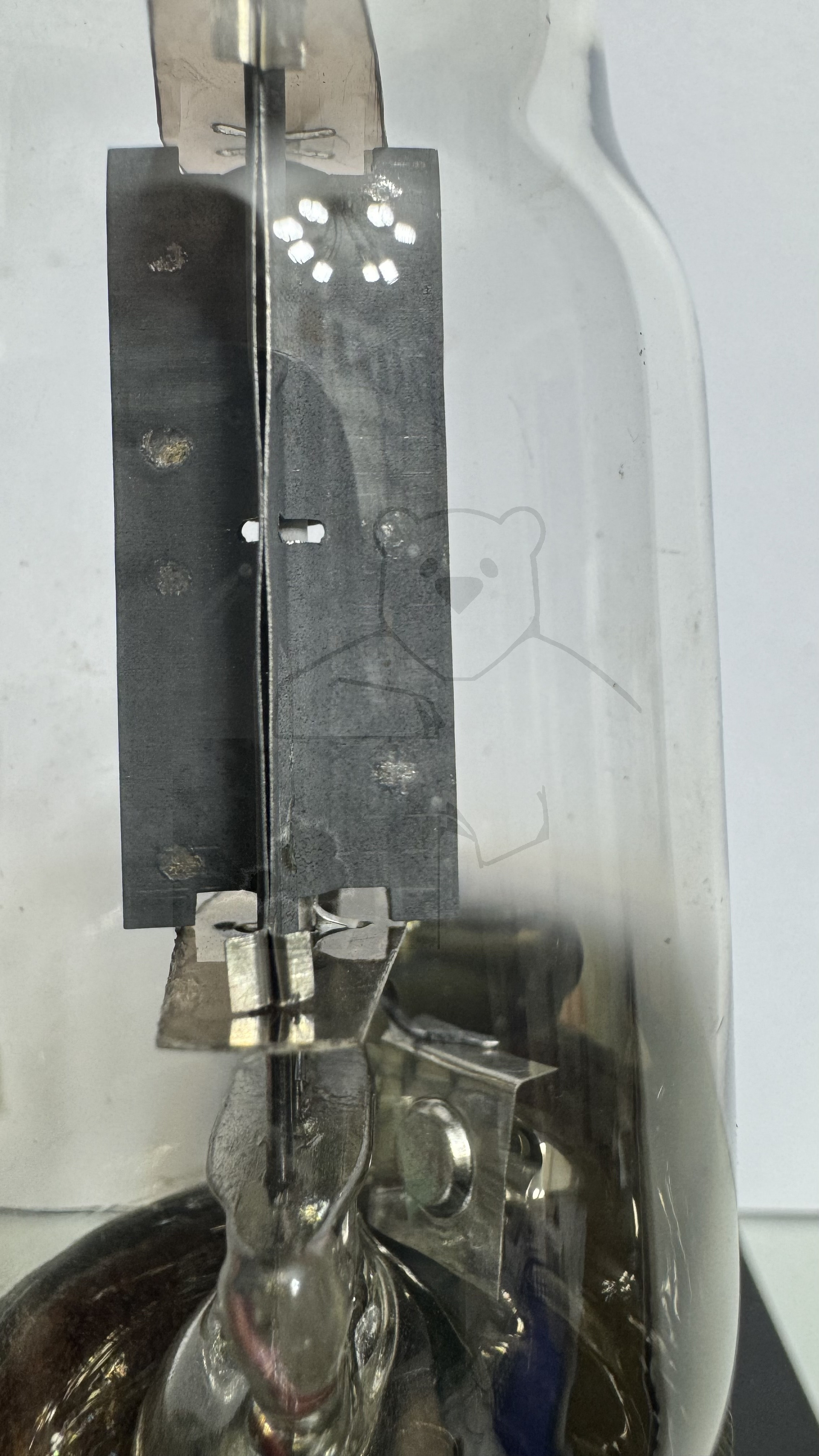

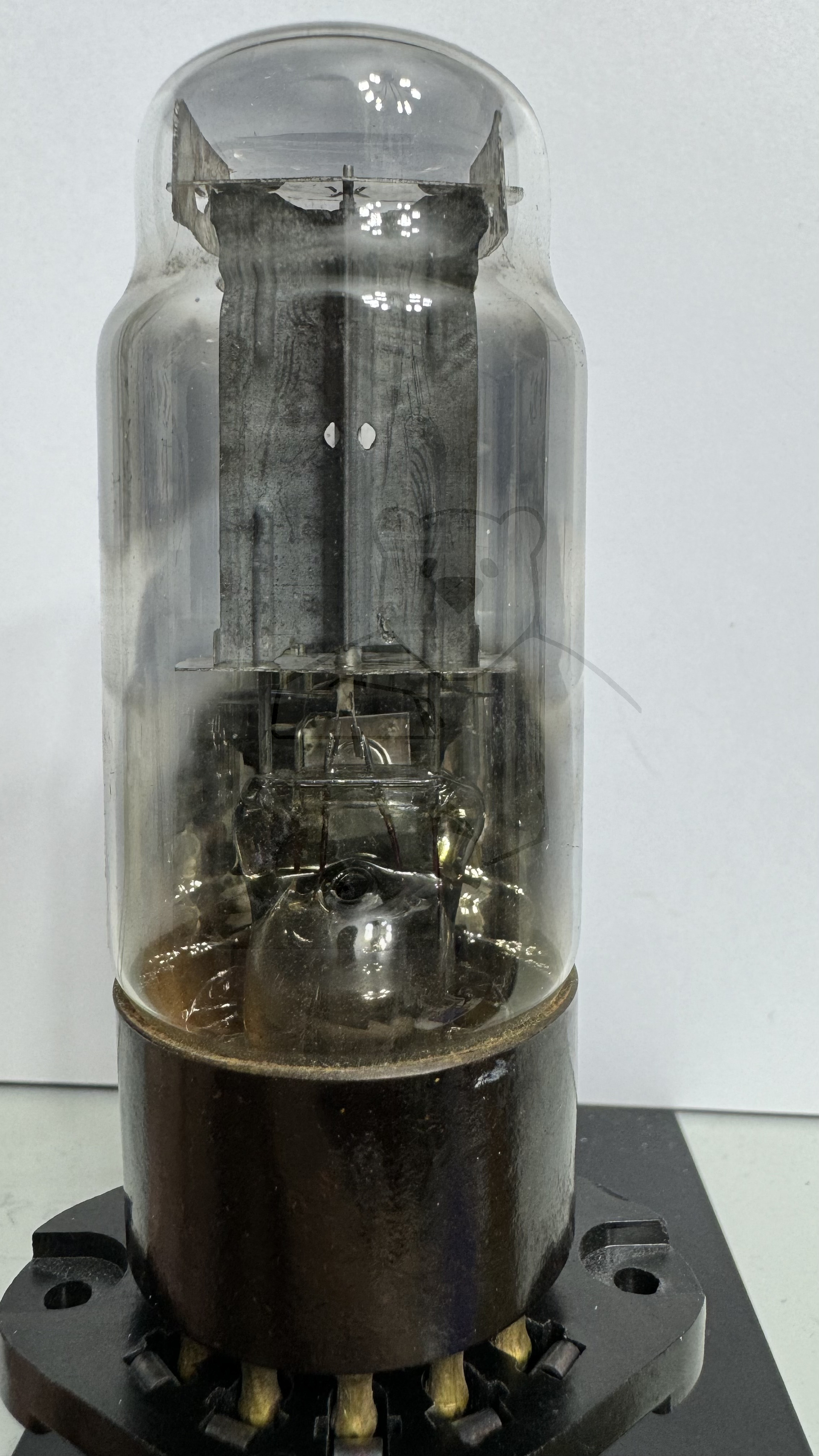

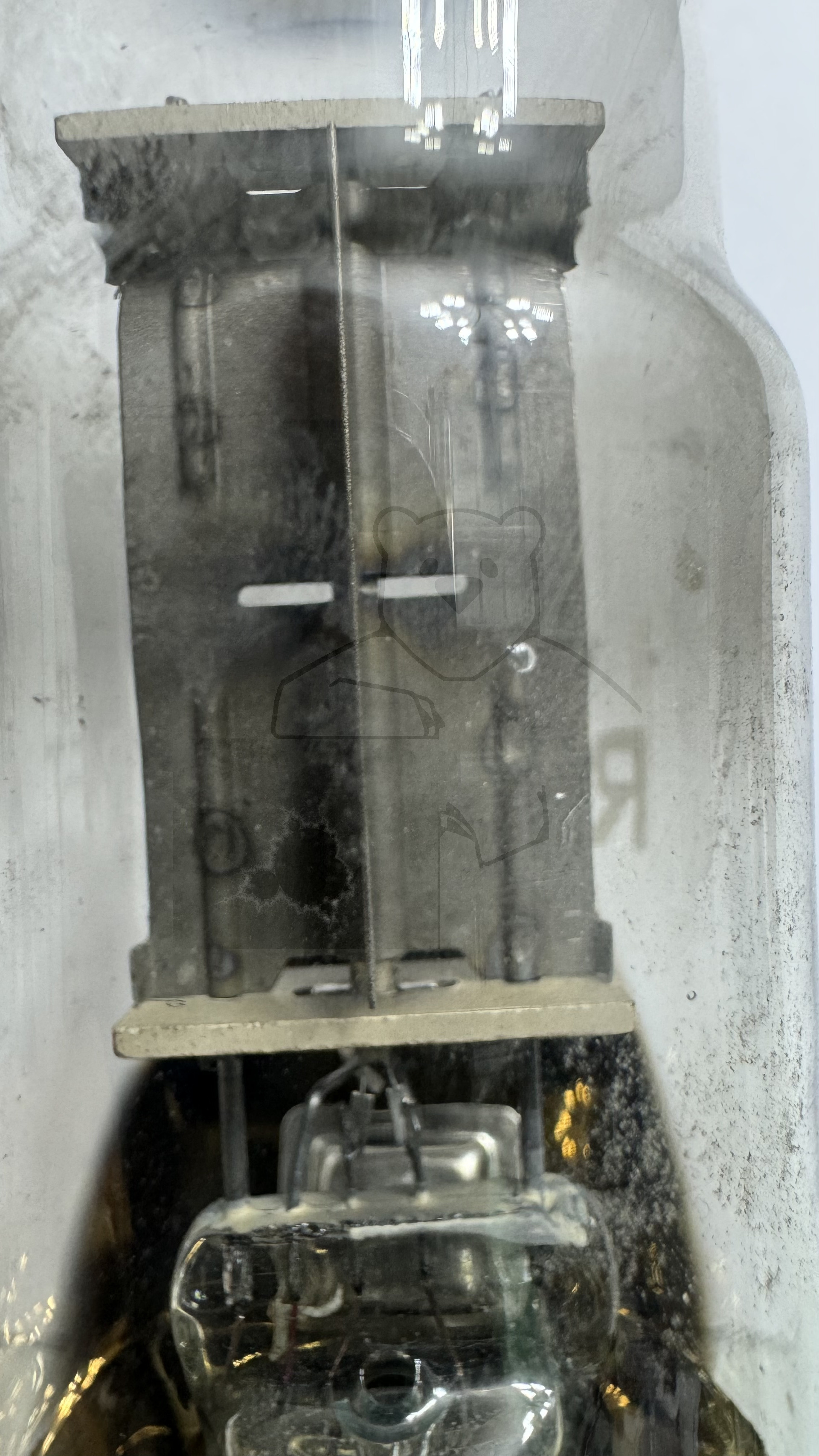

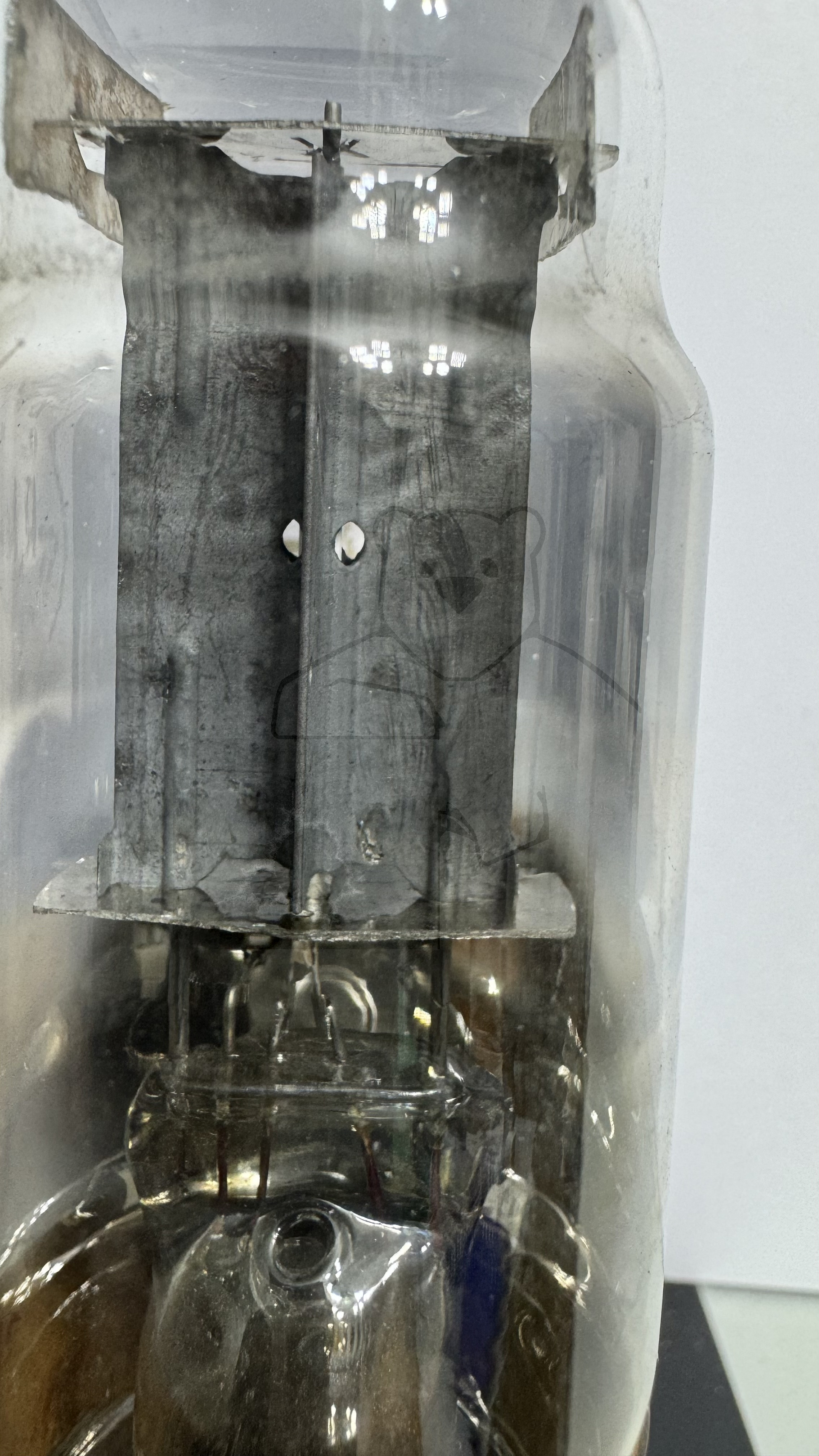

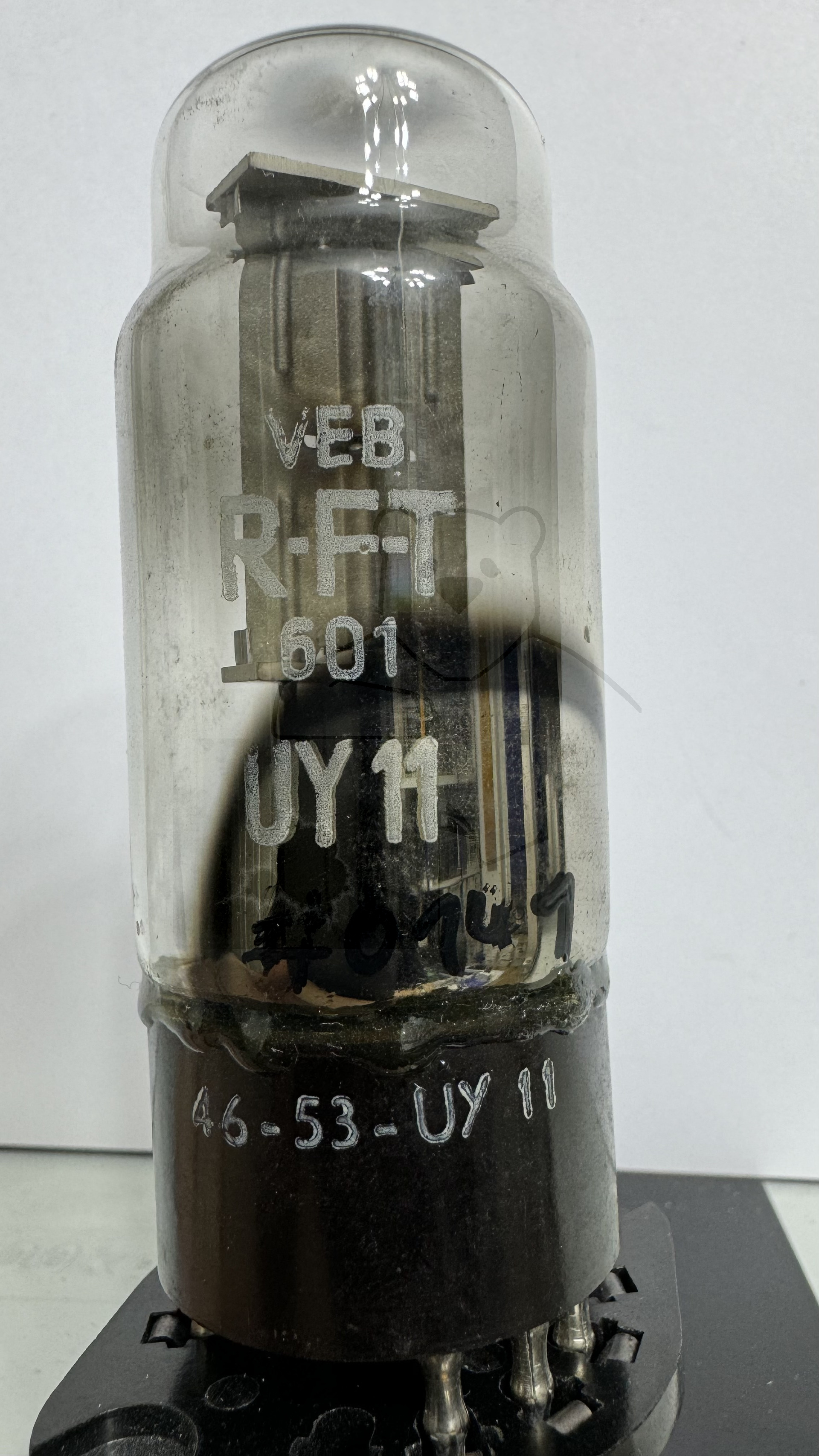

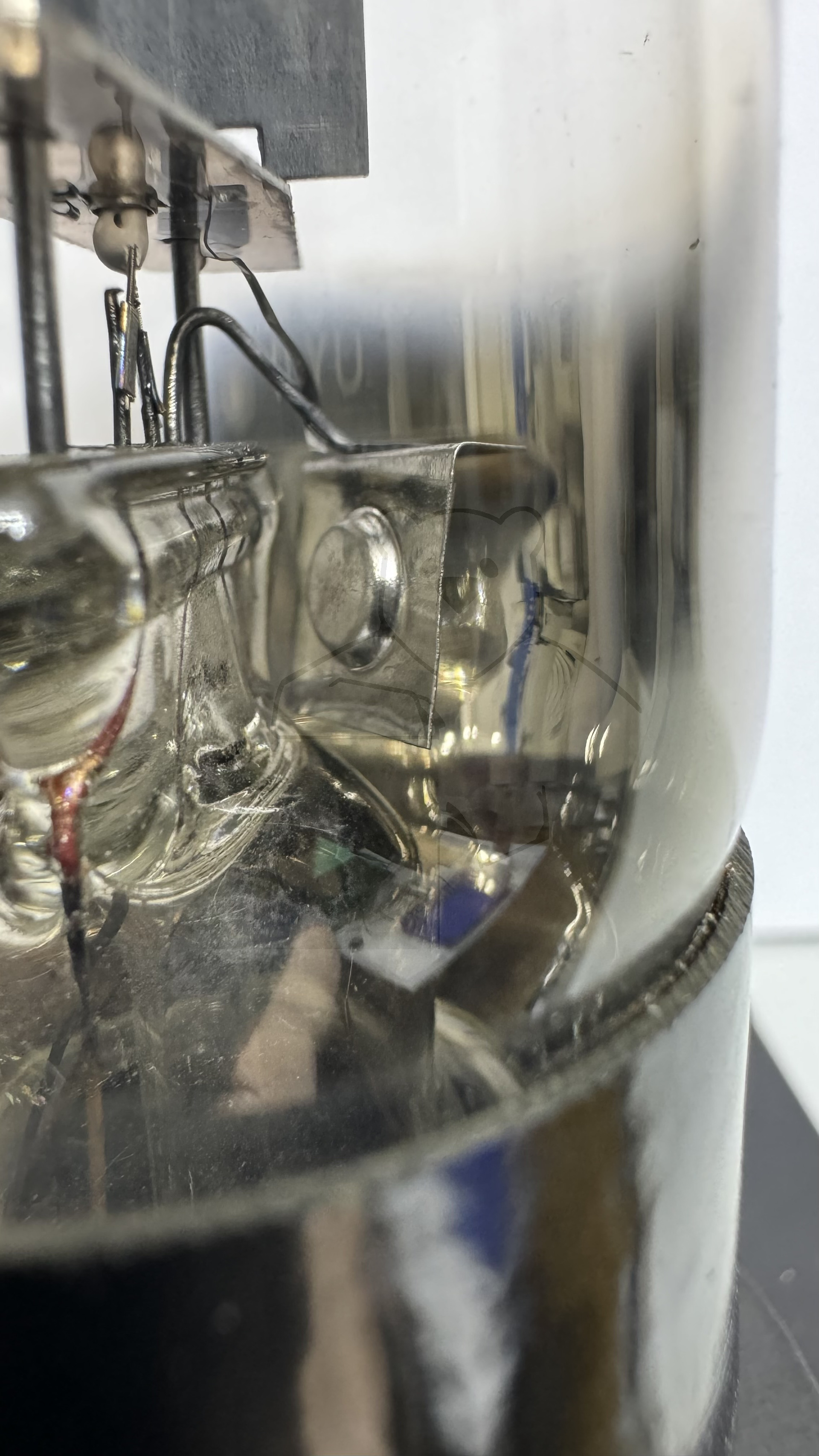

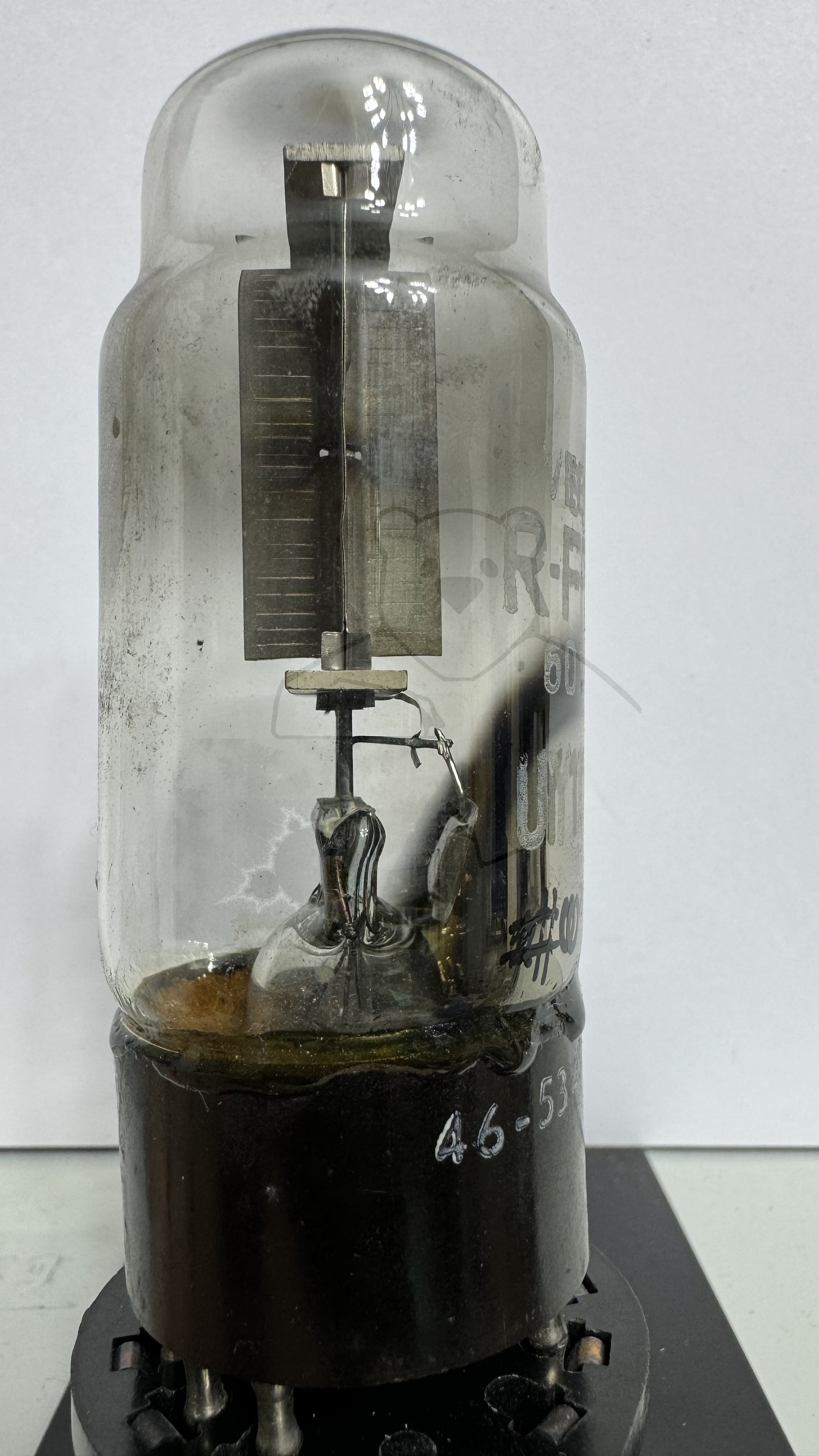

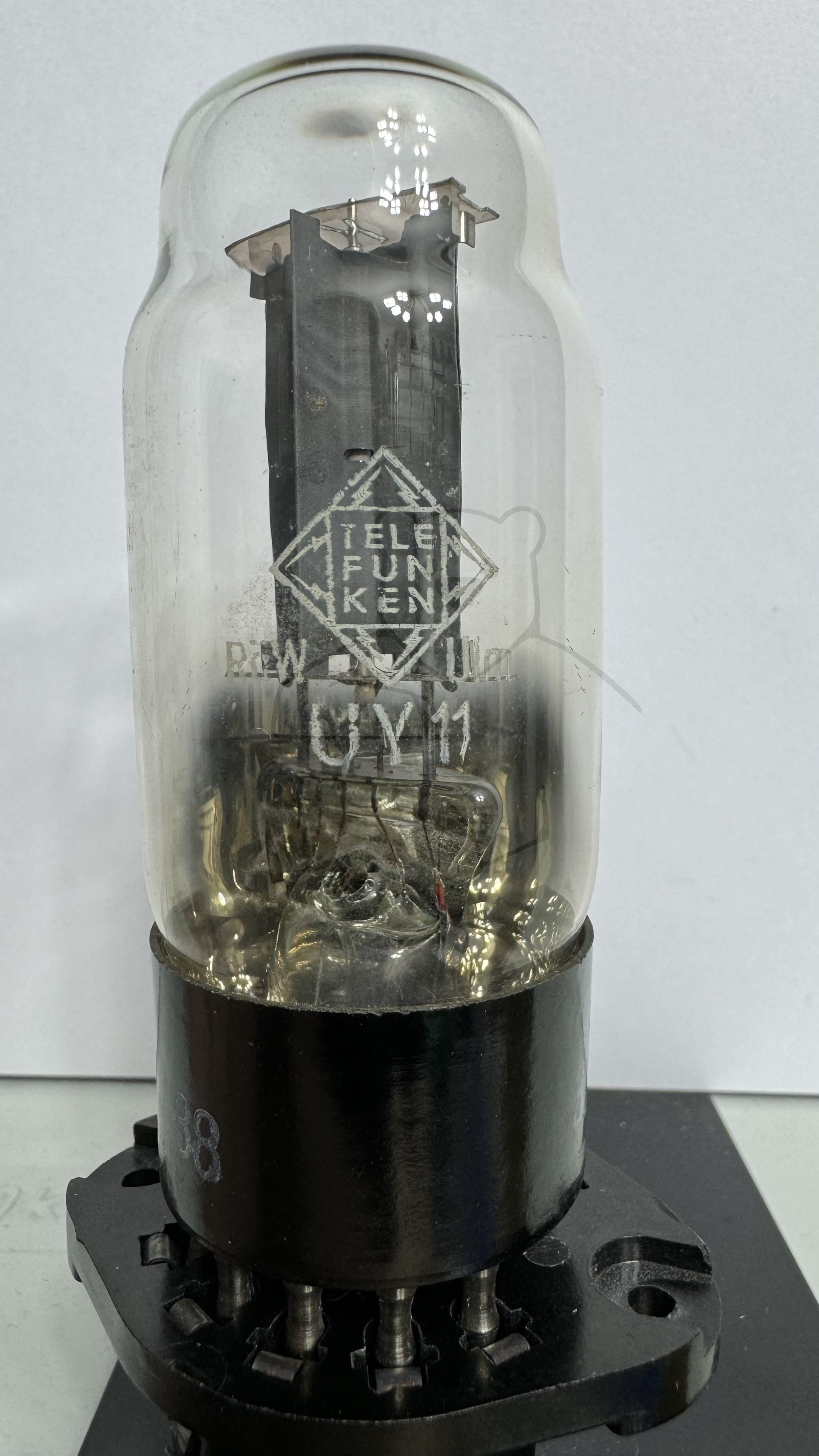

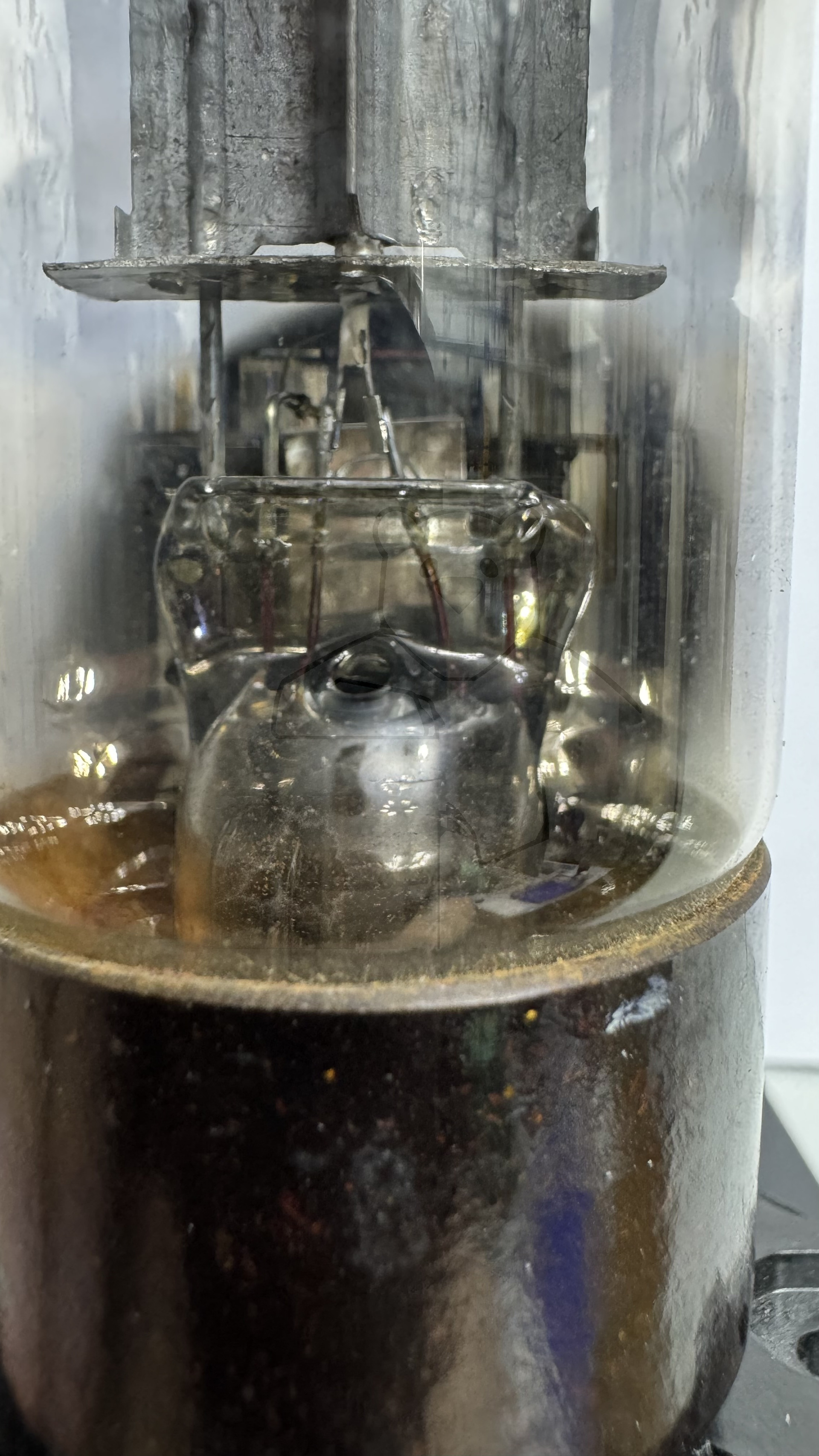

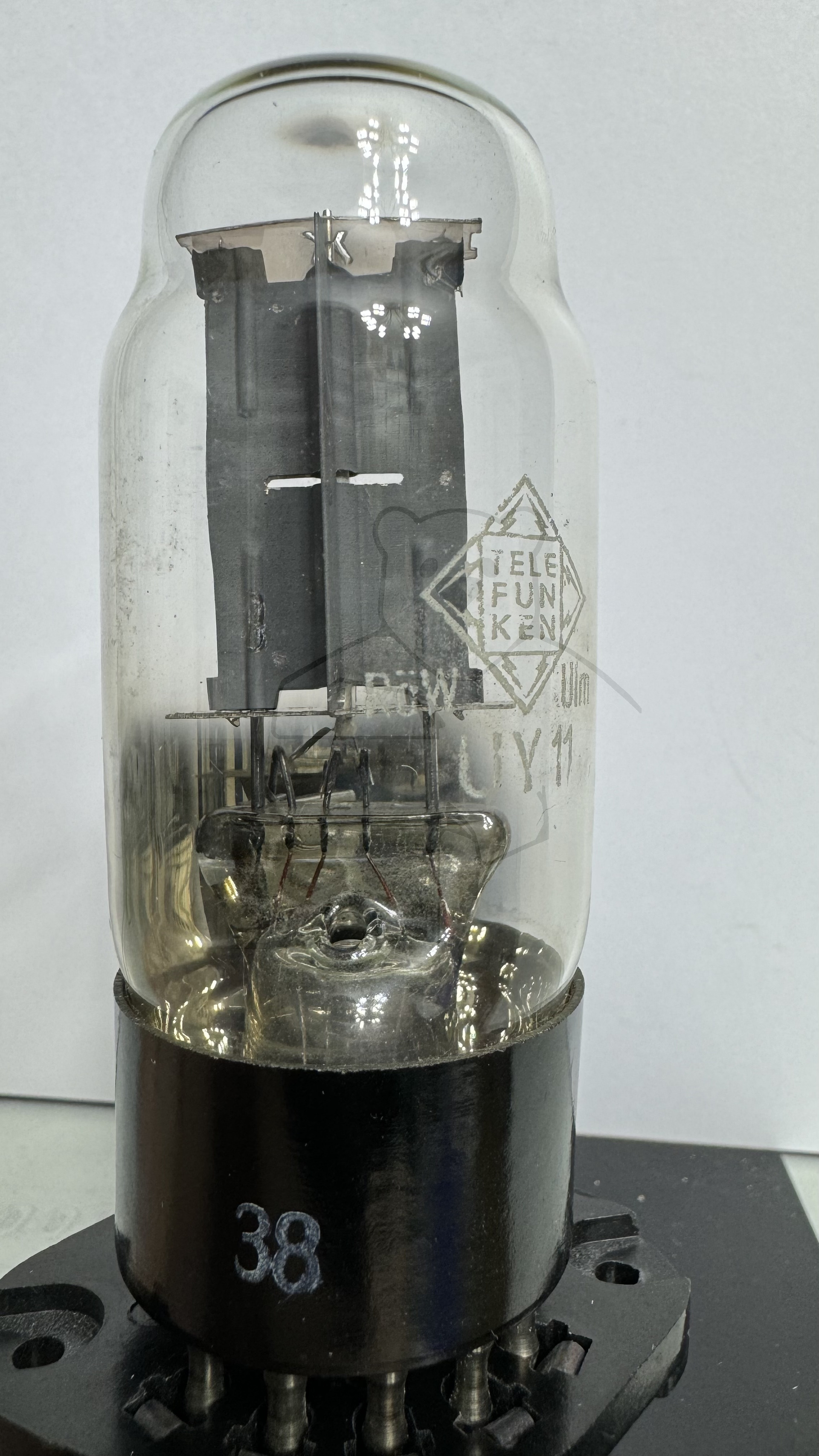

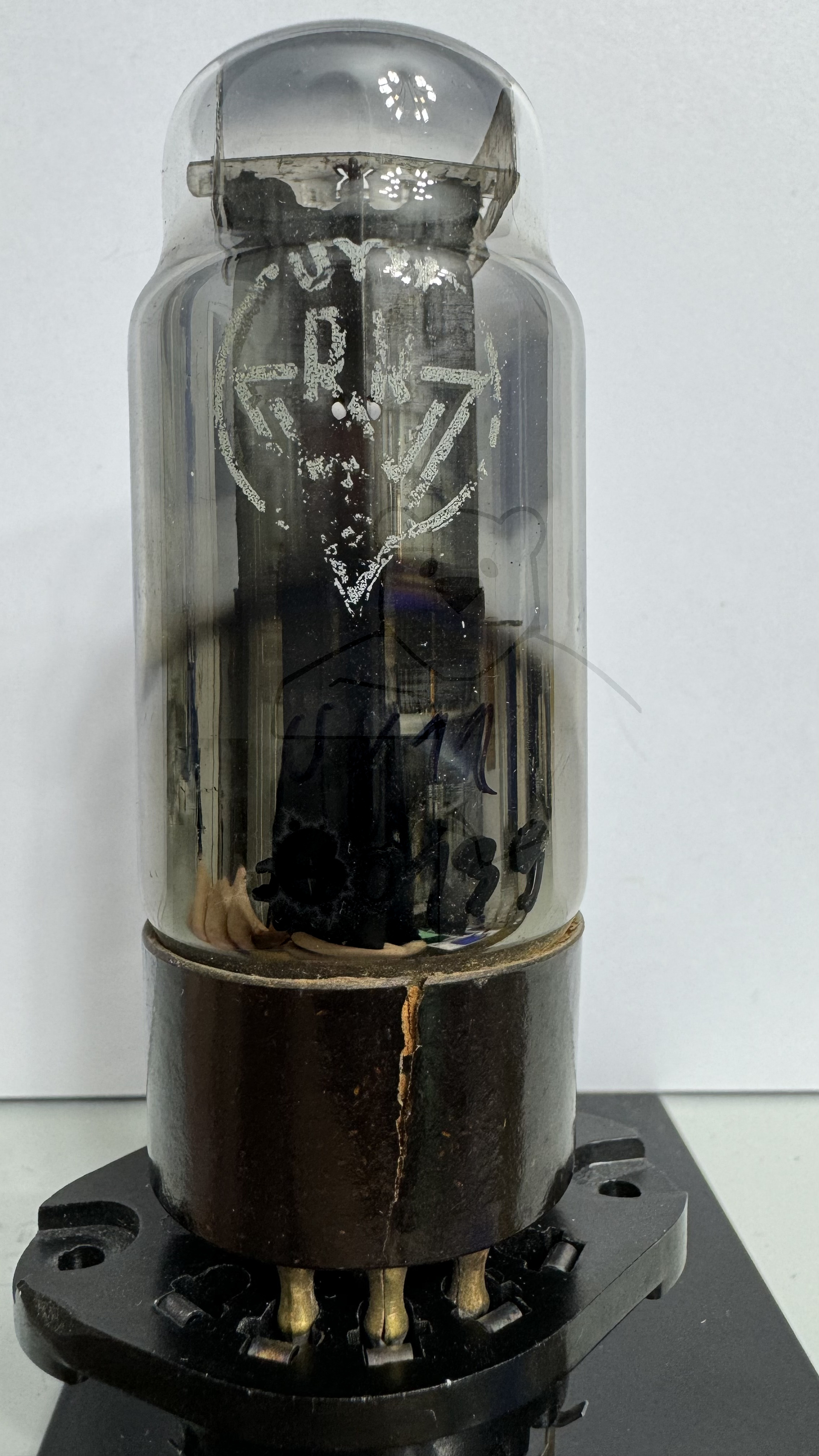

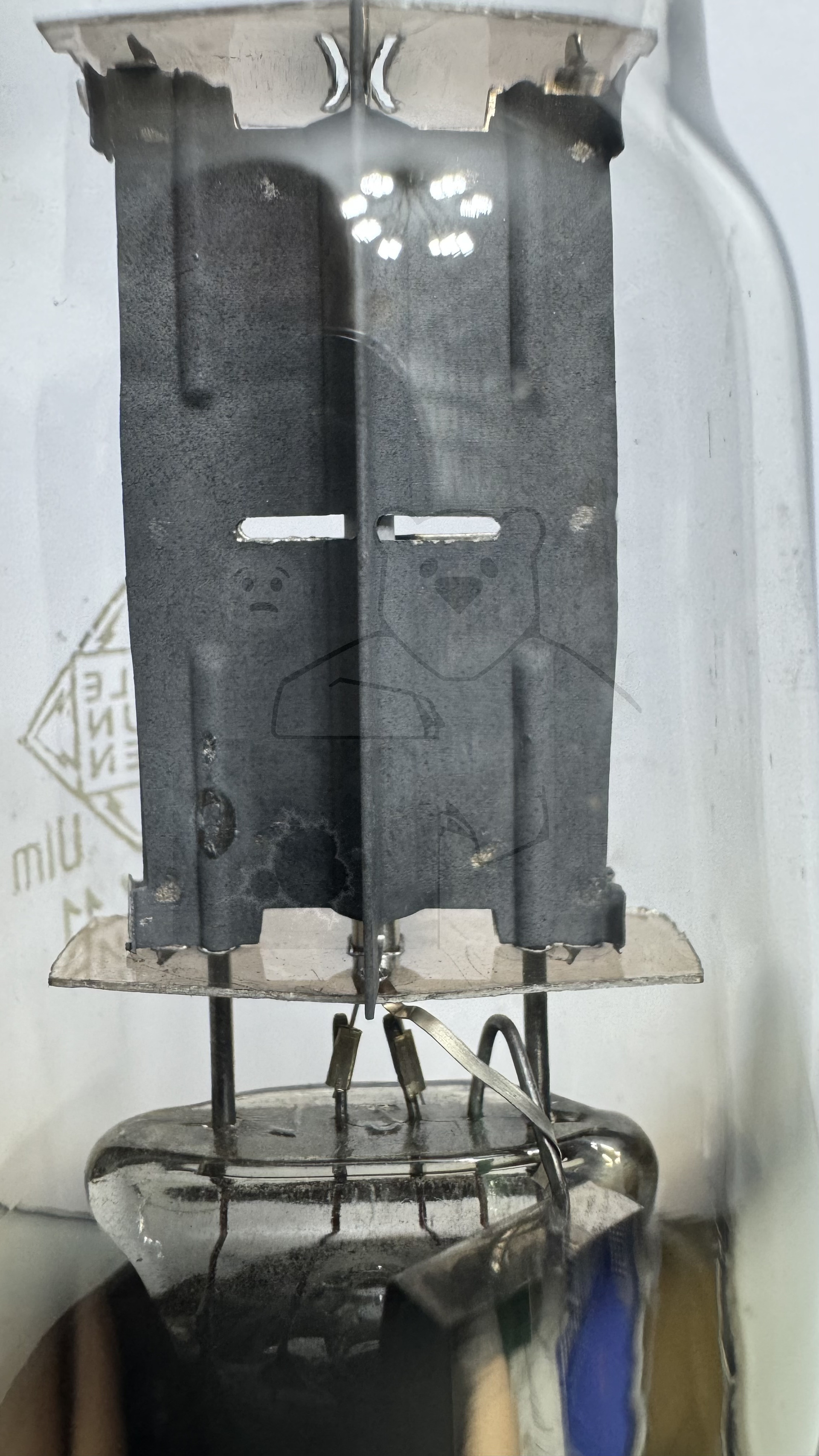

Daten und Bilder der Röhre: UY11

🔎 Beschreibung der Röhre: UY11

Name	UY11
Vergleichsname
Heizspannung (Volt)	50
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.03.2016 02:21:06

🔎 Beschreibung der Systeme für die Röhre: UY11

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

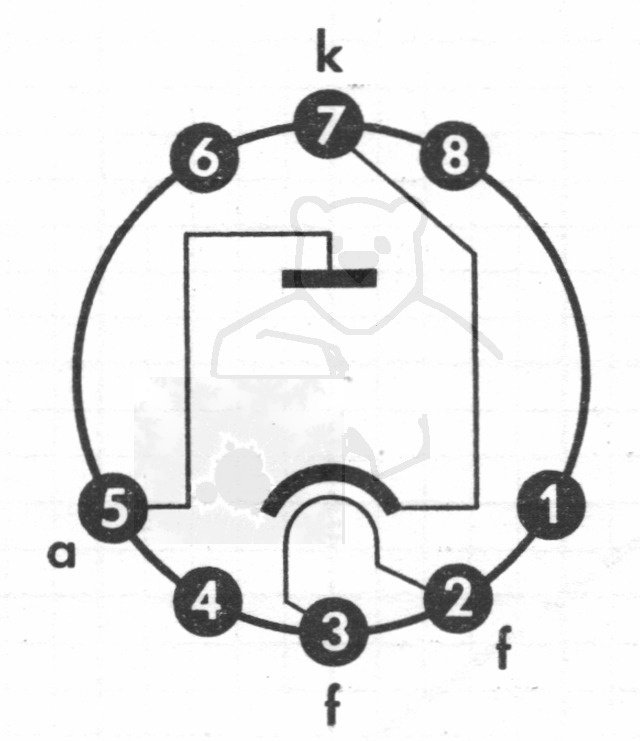

🔎 Sockelschaltung der UY11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UY11
Anwendung UY11.pdf (75 kB)
Datenblatt UY11 Miniwatt.pdf (120 kB)
Datenblatt UY11 RFT.pdf (64 kB)
Datenblatt UY11 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (814 kB)
Pruefkarte UY11 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte UY11 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)
