🔎 Beschreibung der Röhre: AL4 Inventarnummer: 00115
| Name | → AL4 📺 Mit Video |
| Vergleichsname | → 3103 OSW → 4E4 (TeKaDe) |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 1,75 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | → Aus der Saarbrücker Sammlung |
| Kenn Nummer | |
| Ätz- Produktionscode | DR |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S37b |
🔎 Beschreibung der Systeme für die Röhre: AL4
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6 |
| Gitter 2 | 7 |
| Gitter 3 | 4 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

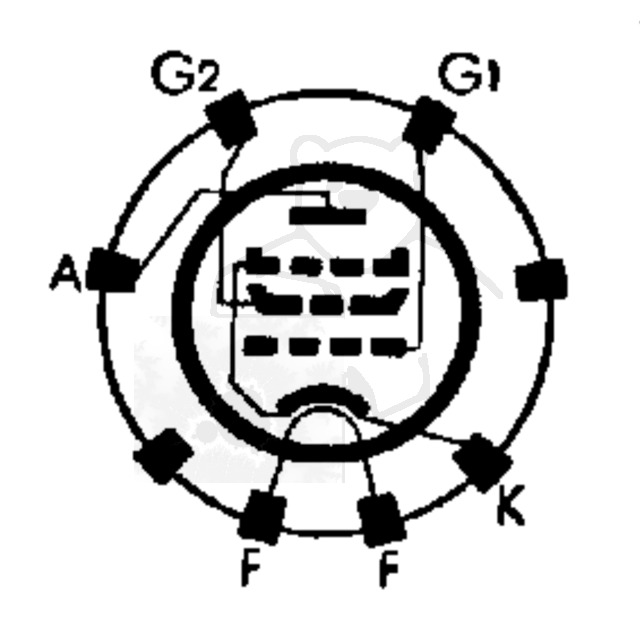

🔎 Sockelschaltung der AL4
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu AL4
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/hsNAV9PKPps (Durch Anklicken verlassen Sie diese Webseite!)
🔎 YouTube Video zu AL4
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Z_bKIj__OHc (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: AL4
Anwendung AL4 Philips [www.tubedata.info].pdf (141 kB)
Anwendung AL4 Telefunken.pdf (182 kB)
Datenblatt AL4 Philips [www.tubedata.info].pdf (67 kB)
Datenblatt AL4 RFT.pdf (81 kB)
Datenblatt AL4 Telefunken.pdf (182 kB)
Pruefkarte AL4 - Funke W19 Roehrenpruefer.pdf (154 kB)
Pruefkarte AL4 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: AL4

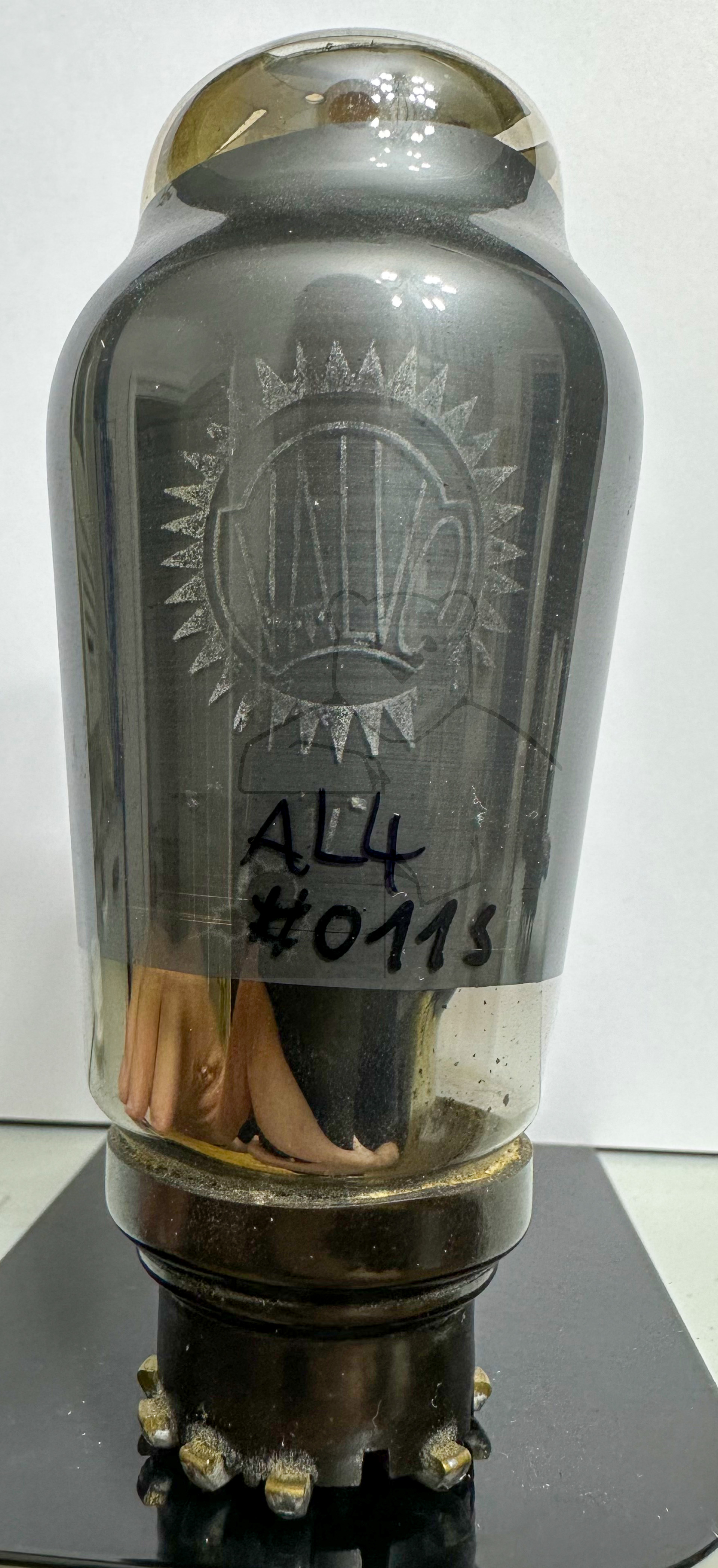

Röhre AL4 #0115 Bild 1
