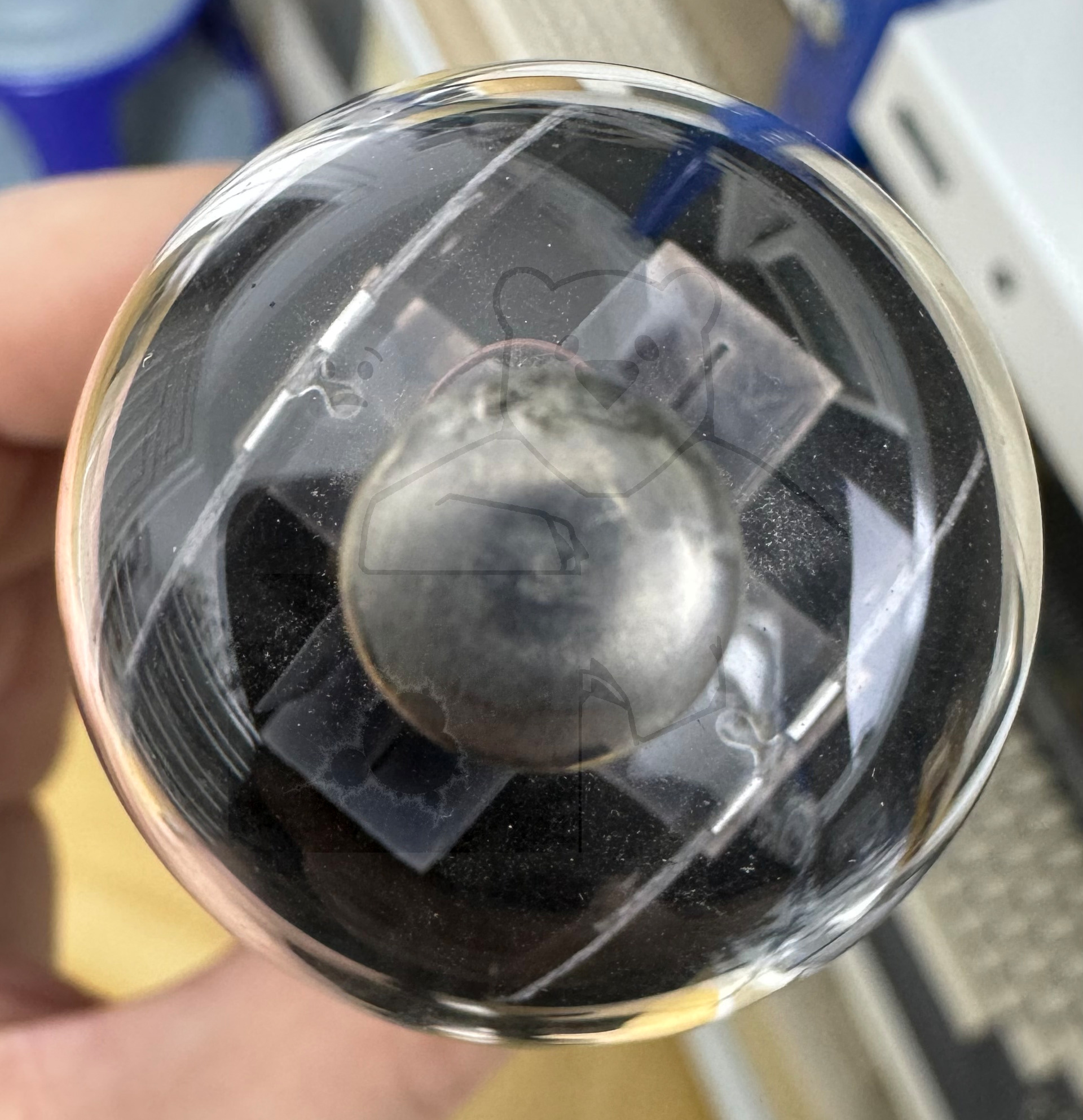

Daten und Bilder der Röhre: UBL3

🔎 Beschreibung der Röhre: UBL3 Inventarnummer: 00113

Name	→ UBL3
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen

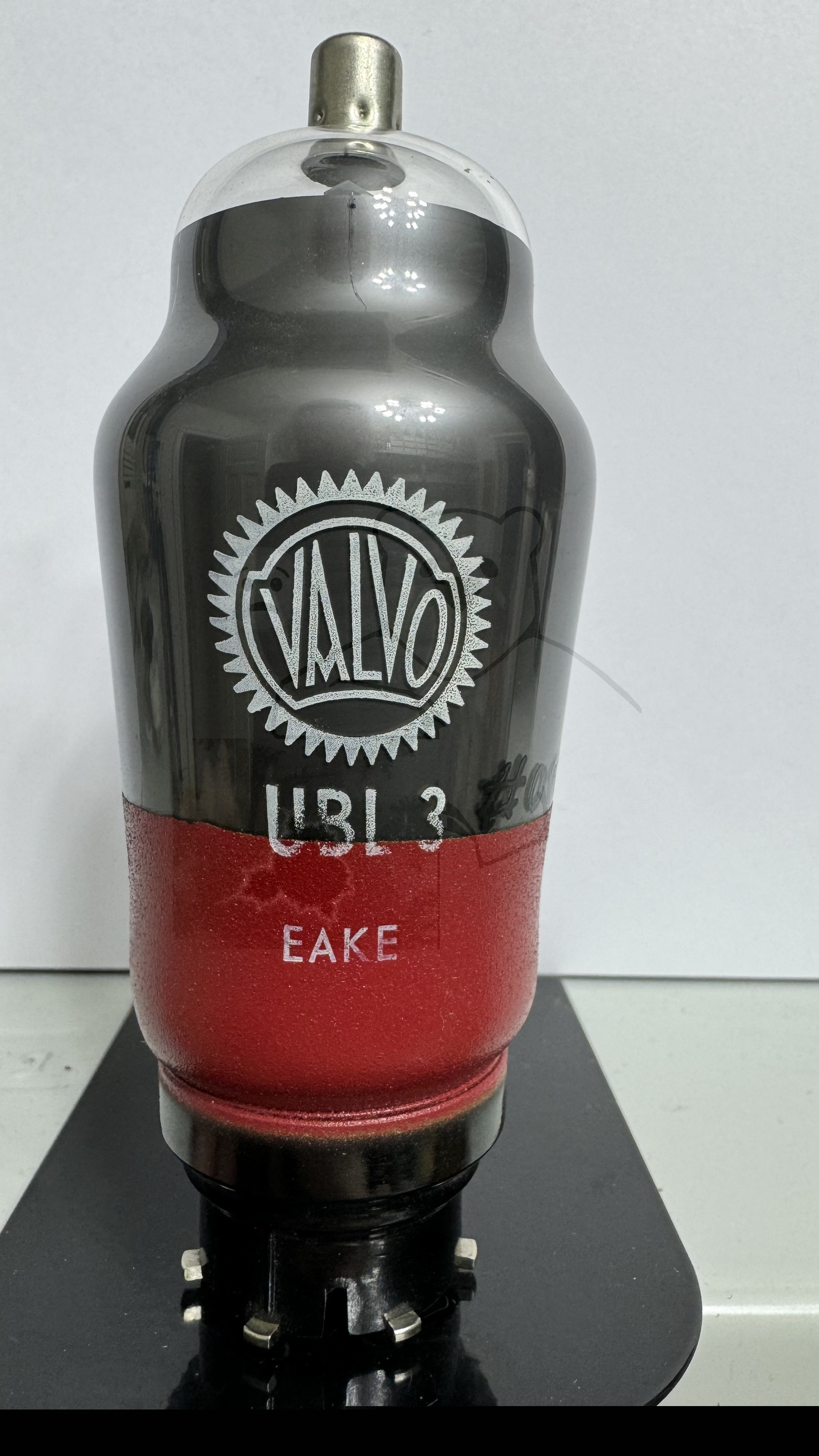

Kenn Nummer	EAKE

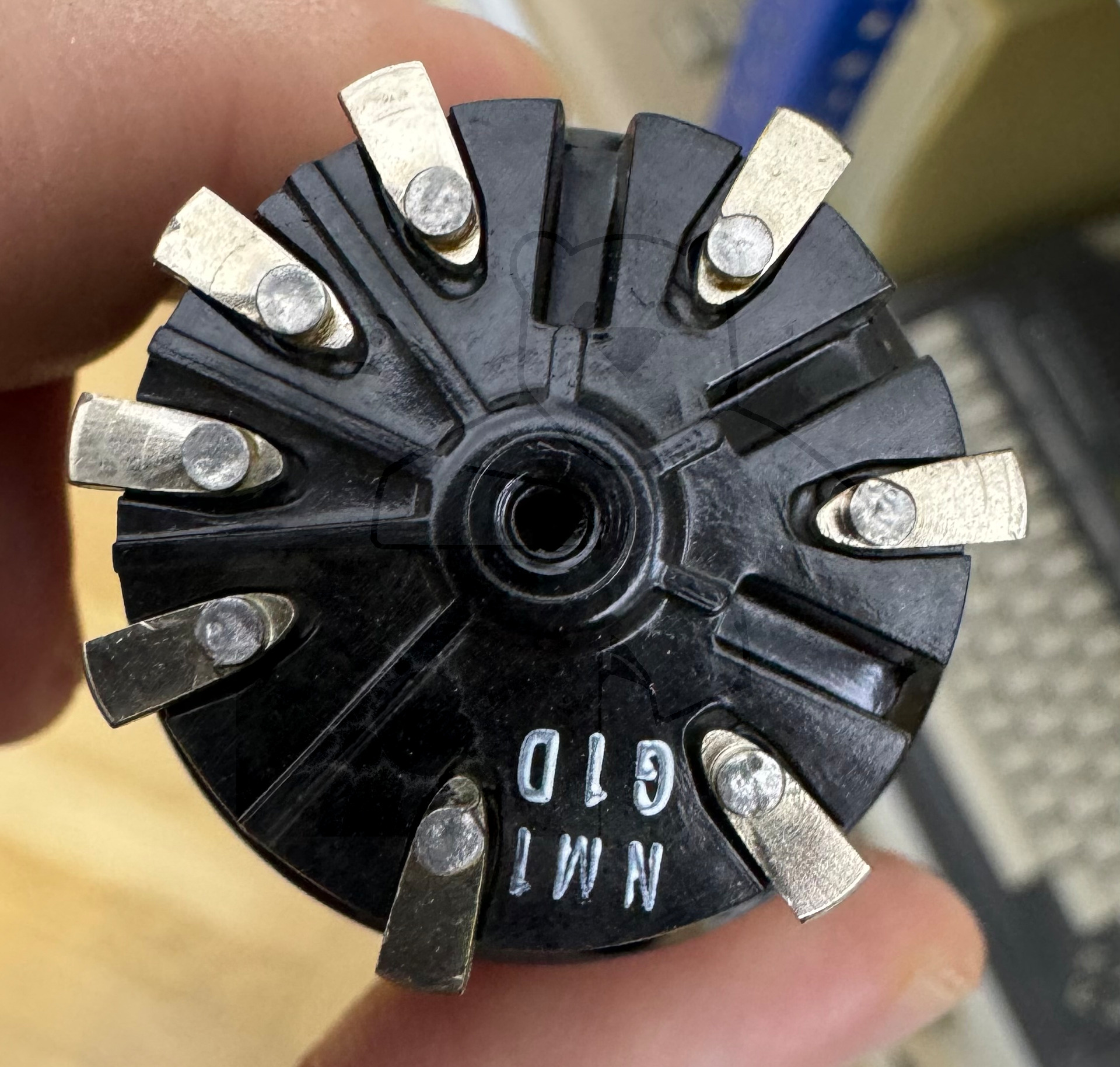

Ätz- Produktionscode	NM1 G1D
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: UBL3

	System 1	System 2
Kathode	4	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	5
Anode 2		4
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung
Funktion	→ Endpentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UBL3

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UBL3
Anwendung UBL1 UBL3.pdf (159 kB)
Pruefkarte UBL3 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte UBL3 - Karte 2 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte UBL3 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte UBL3 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)
