🔎 Beschreibung der Röhre: L425D Inventarnummer: 00101
| Name | → L425D |
| Vergleichsname | C443 F443 → PP430 → RES364 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 0,25 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 430 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S40a |
🔎 Beschreibung der Systeme für die Röhre: L425D
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | 5 |
| Gitter 3 | Mittelabgriff Heizfaden |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der L425D
Bildquelle: Telefunken Datenblatt
🔎 Bilder der Röhre: L425D

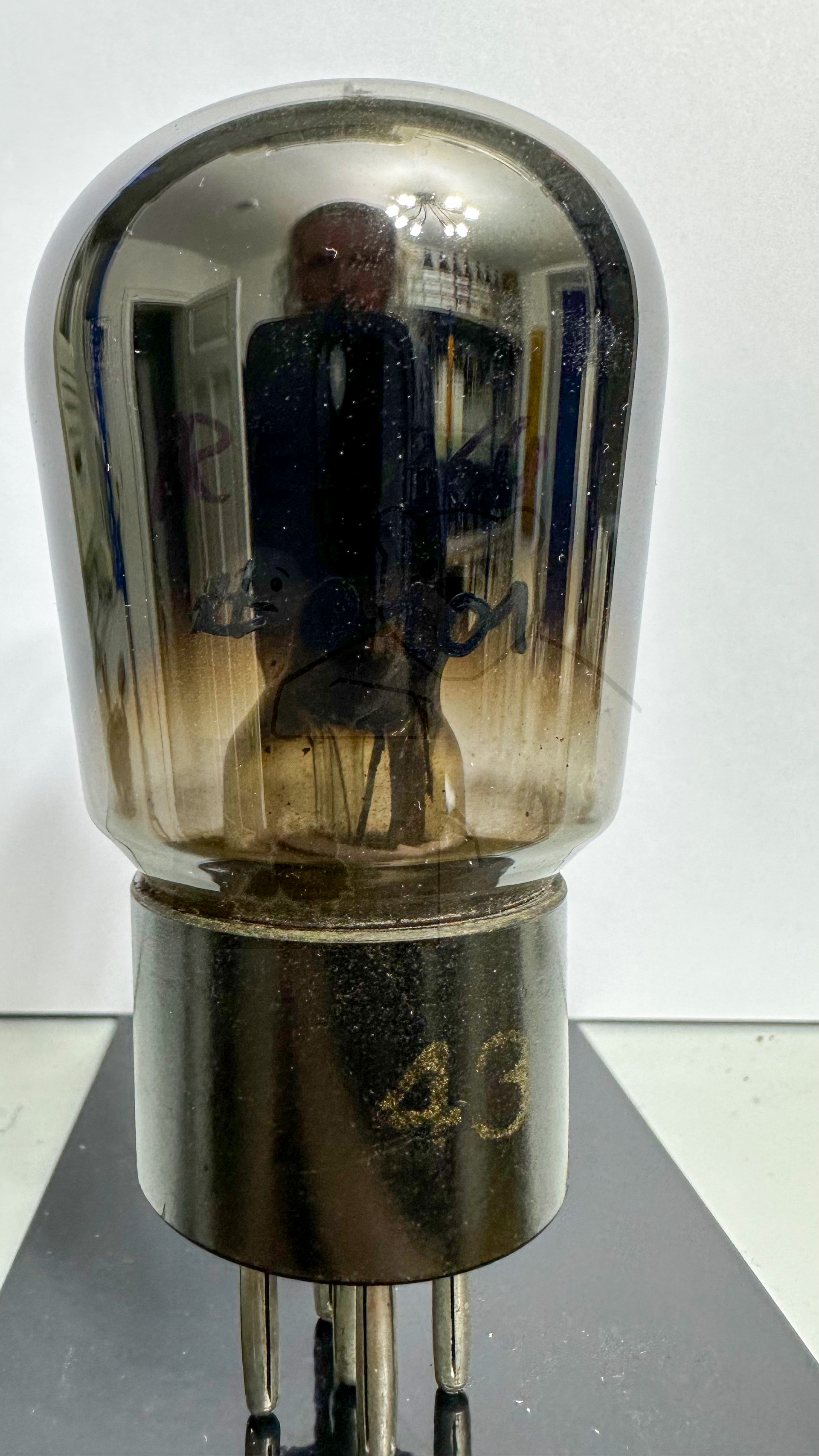

Röhre L425D #0101 Bild 1

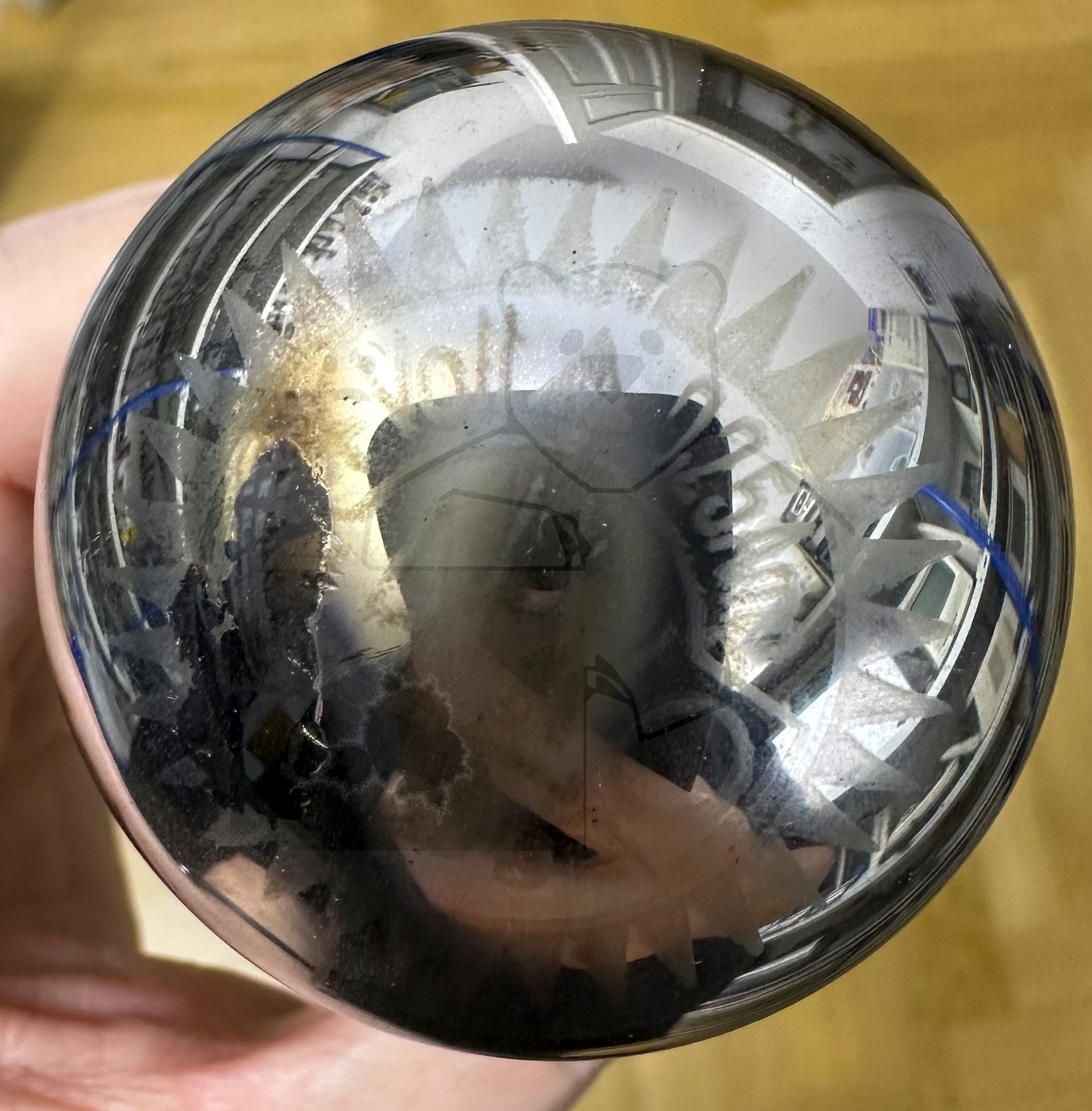

Röhre L425D #0101 Bild 2
