Daten und Bilder der Röhre: RES364

🔎 Beschreibung der Röhre: RES364

Name	RES364
Vergleichsname	C443 F443 → L425D → PP430
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,25
Art der Heizung	Direkt

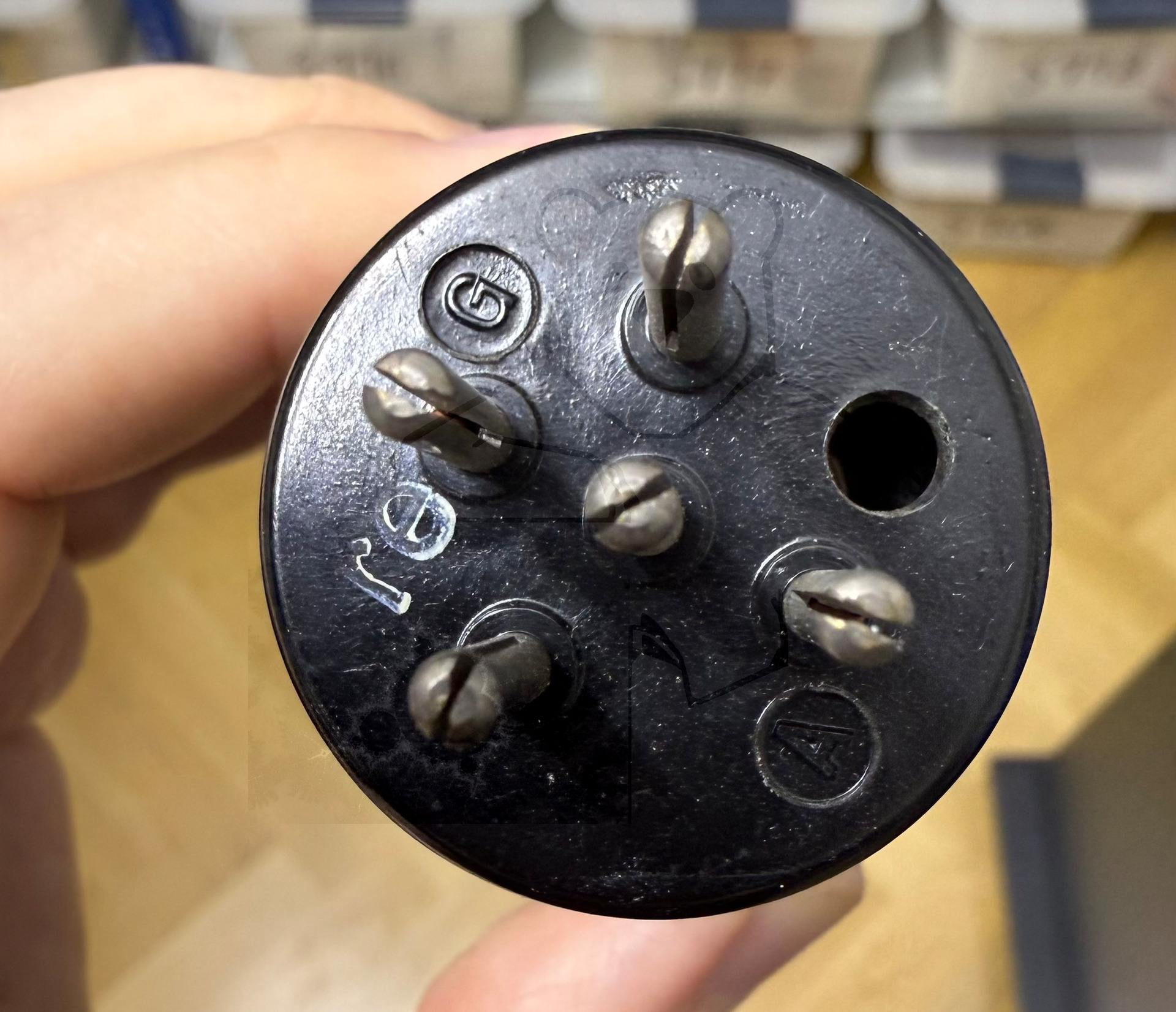

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 21:05:16

🔎 Beschreibung der Systeme für die Röhre: RES364

	System 1
Kathode	1
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelanzapfung Heizfaden
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

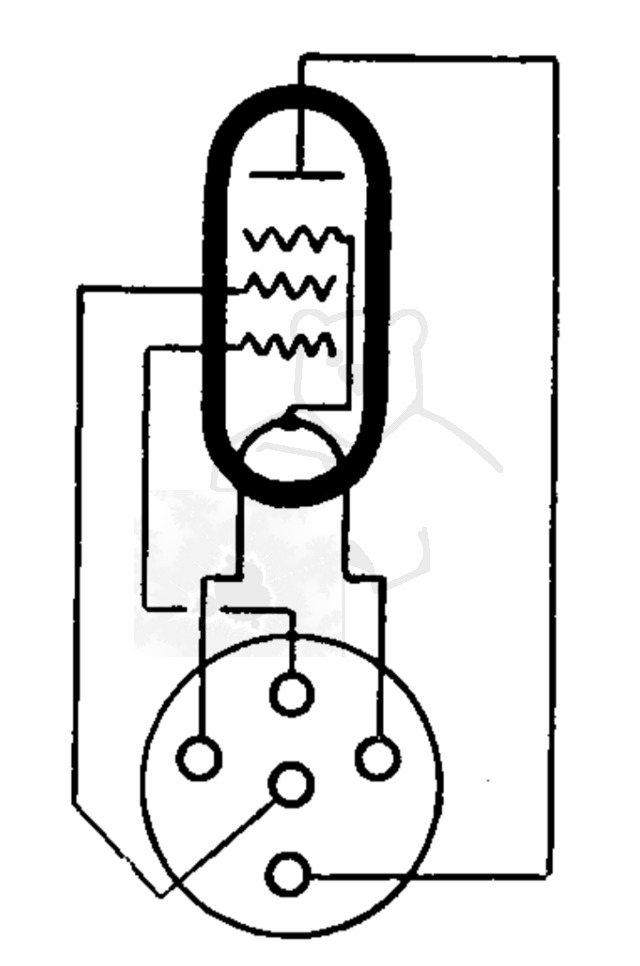

🔎 Sockelschaltung der RES364

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RES364
Pruefkarte RES364 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
