đ Beschreibung der Röhre: REN914 Inventarnummer: 00099
| Name | â REN914 |
| Vergleichsname | AR495 E499 W4110 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | o ta |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L16b |
đ Beschreibung der Systeme fĂŒr die Röhre: REN914
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | 5 |
| Funktion | â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der REN914
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: REN914
Datenblatt REN914 Telefunken [www.tubedata.info].pdf (105 kB)
Pruefkarte REN914 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)
Pruefkarte REN914 REN1004 W4110 W4080 W4100 AR4120 AR4101 AR4100 AR495 E499 E438N E430 - Funke W19 Roehrenpruefer.pdf (151 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: REN914

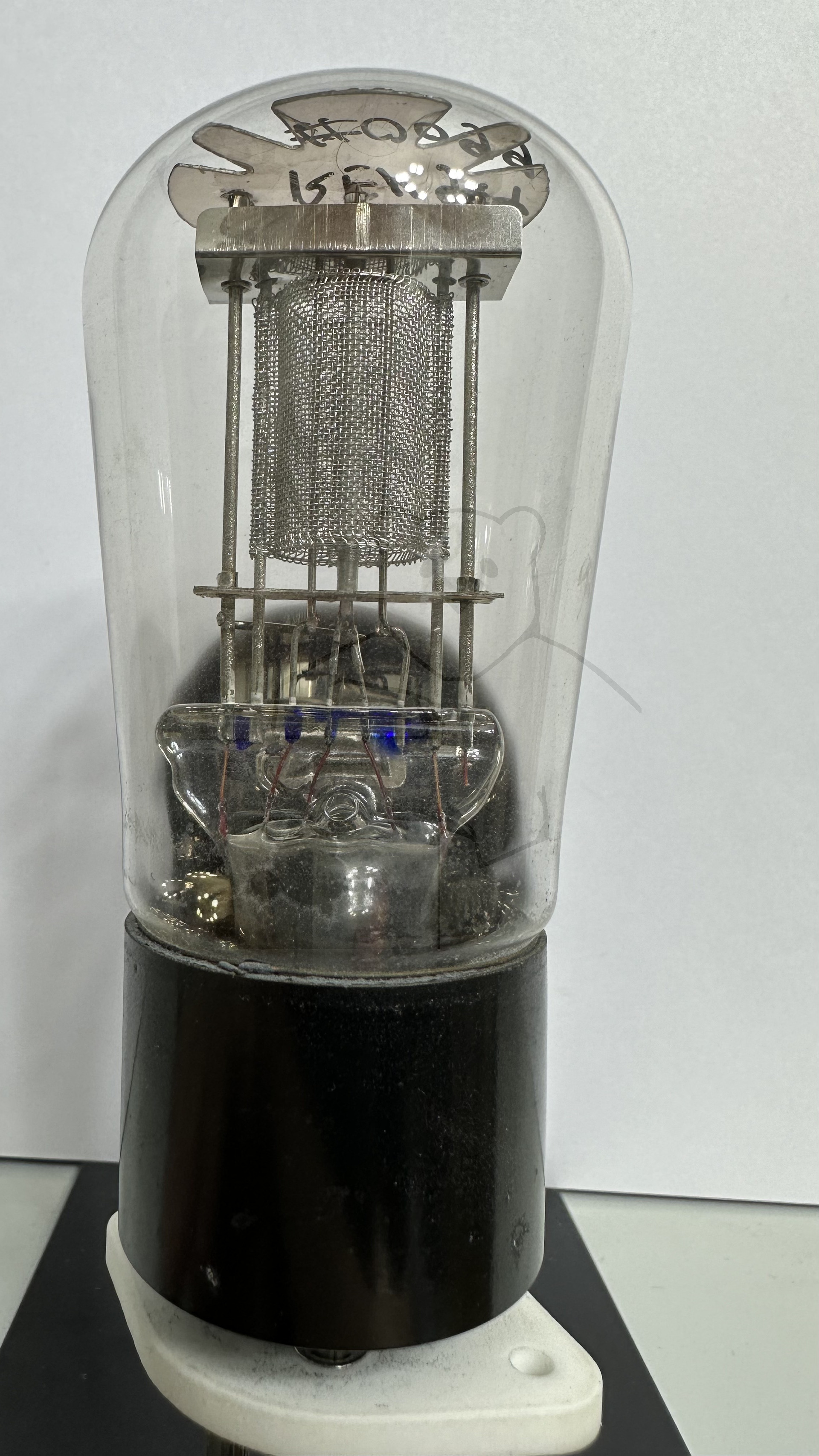

Röhre REN914 #0099 Bild 1

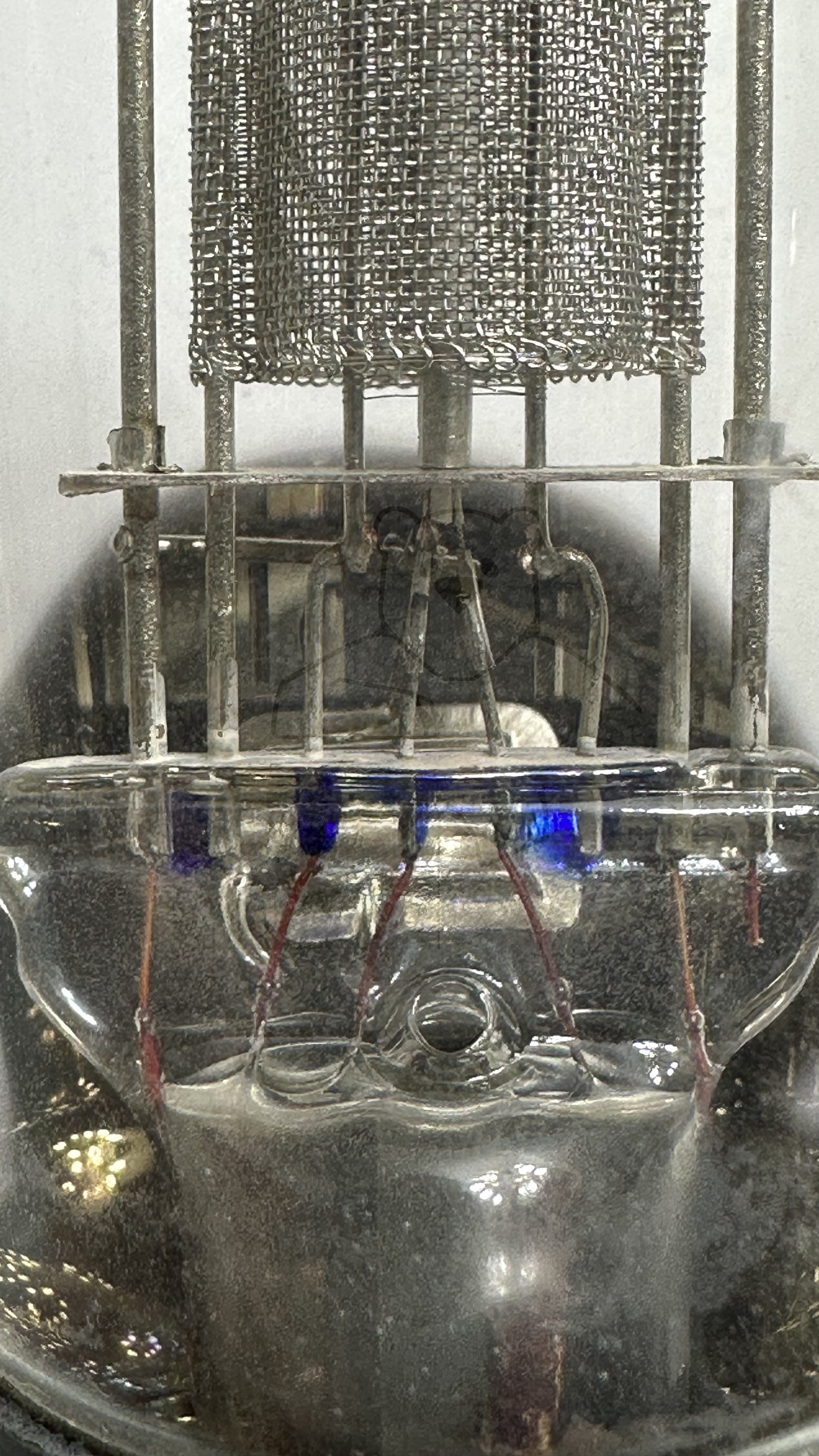

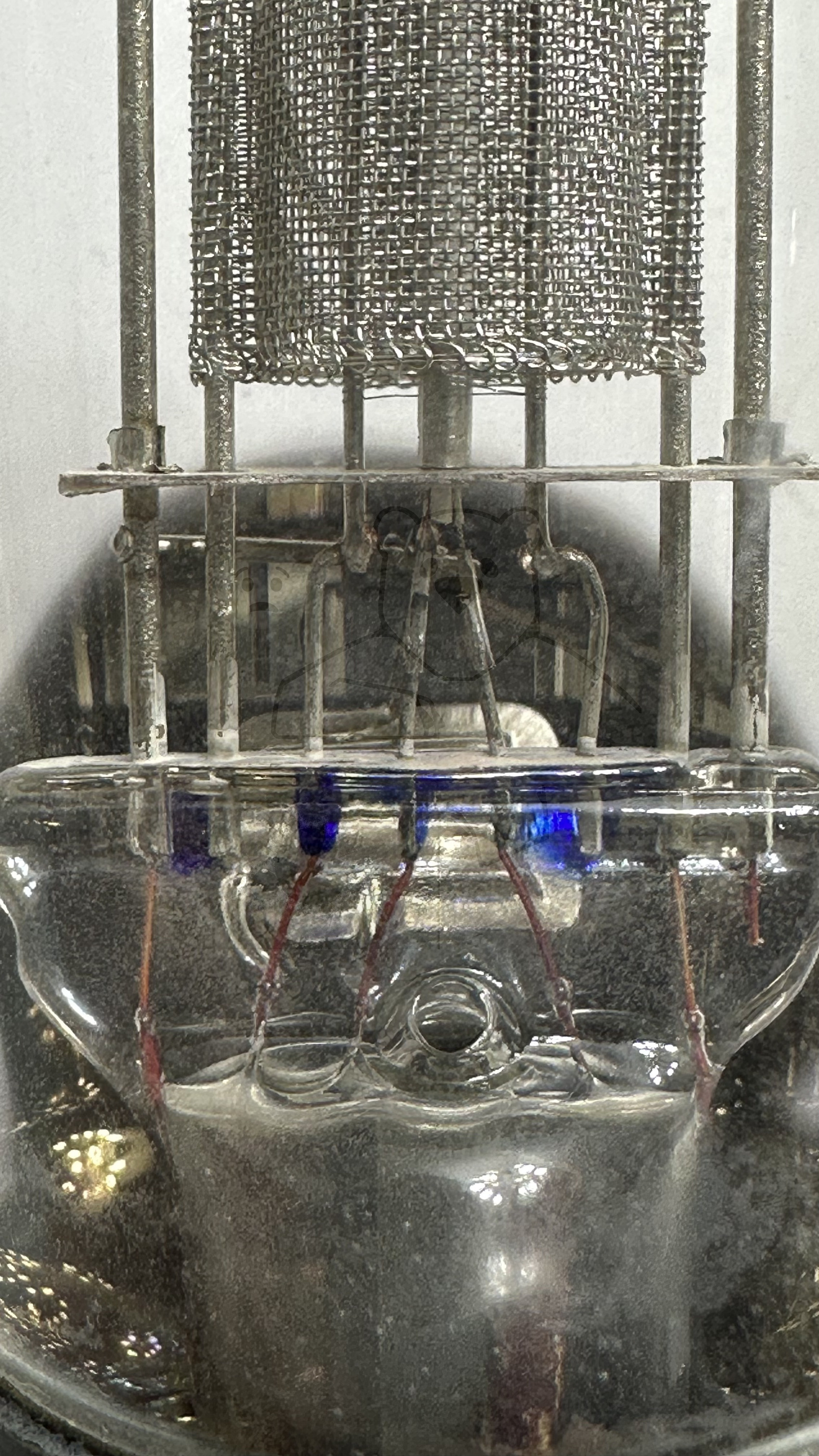

Röhre REN914 #0099 Bild 2
