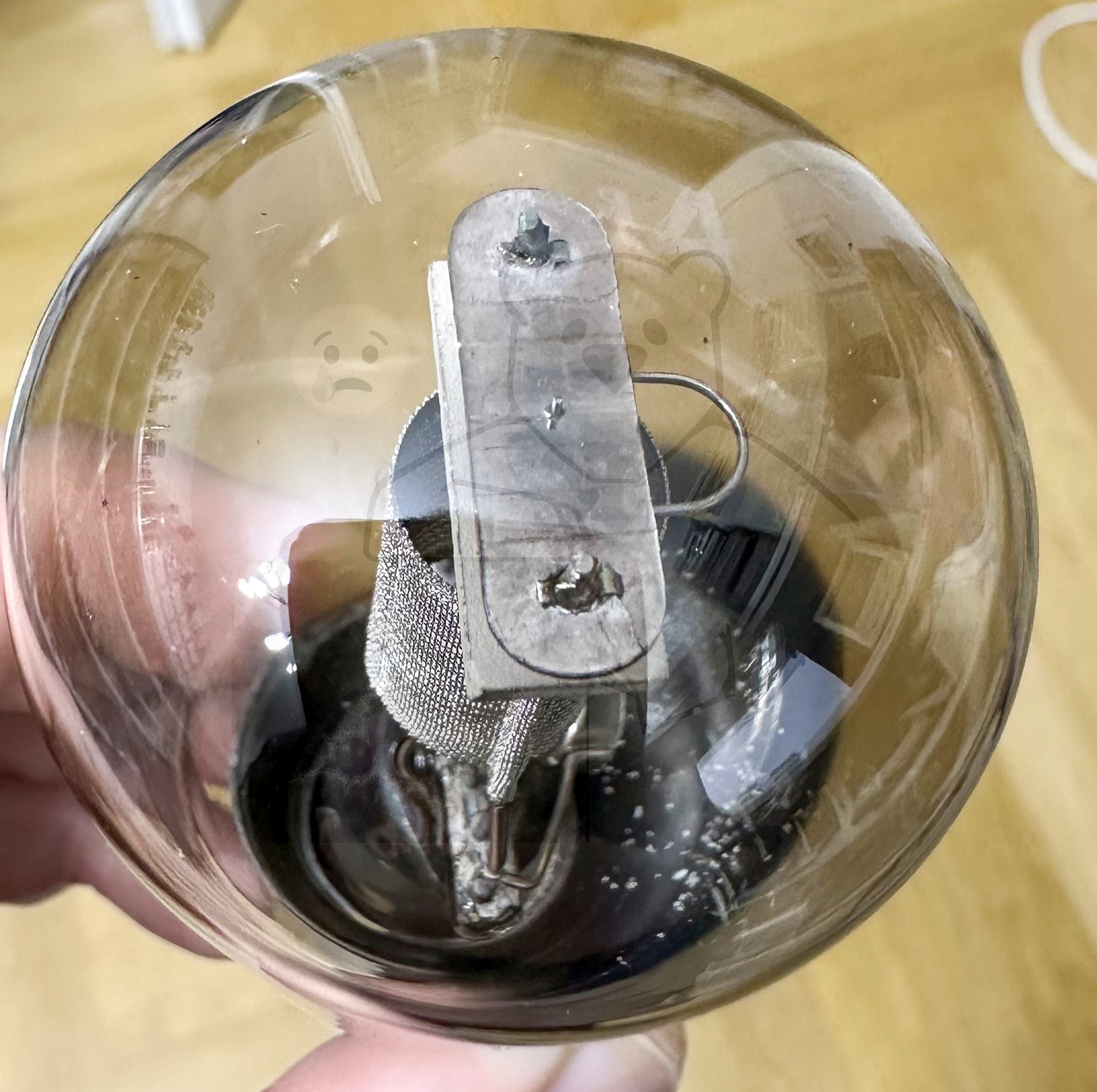

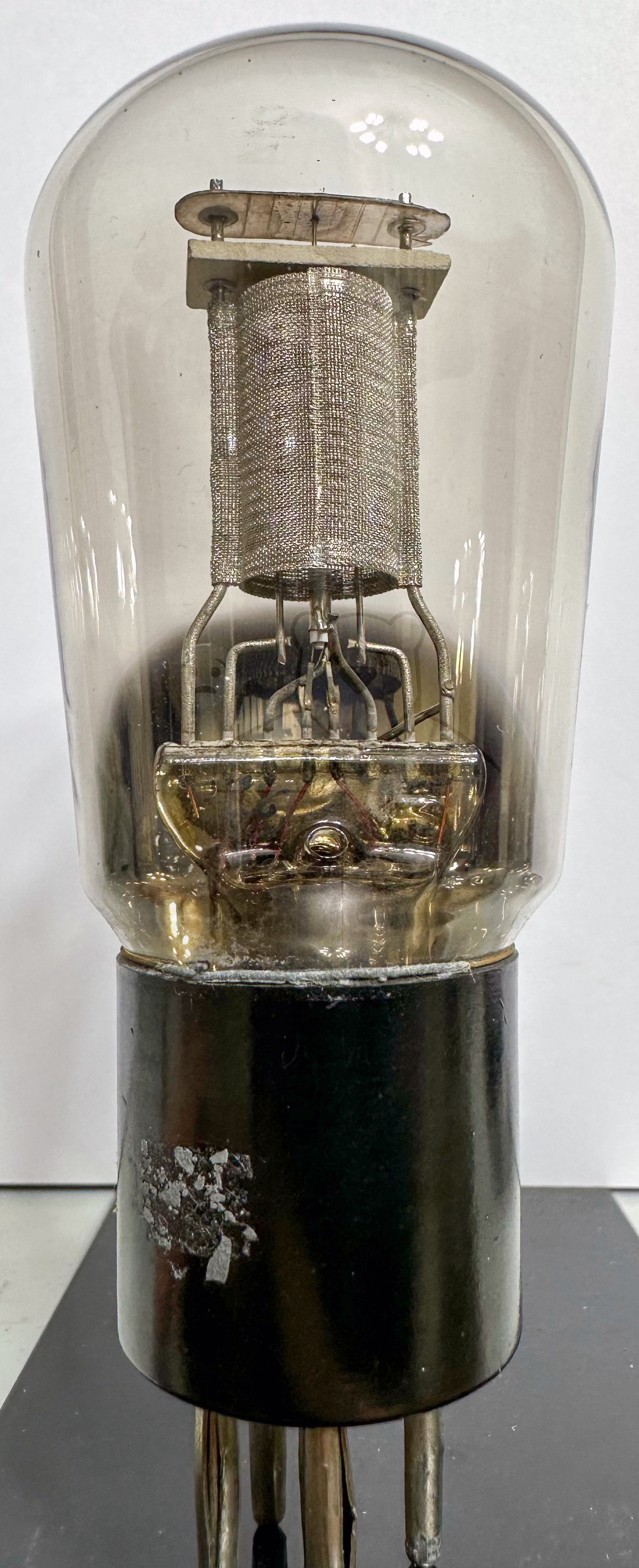

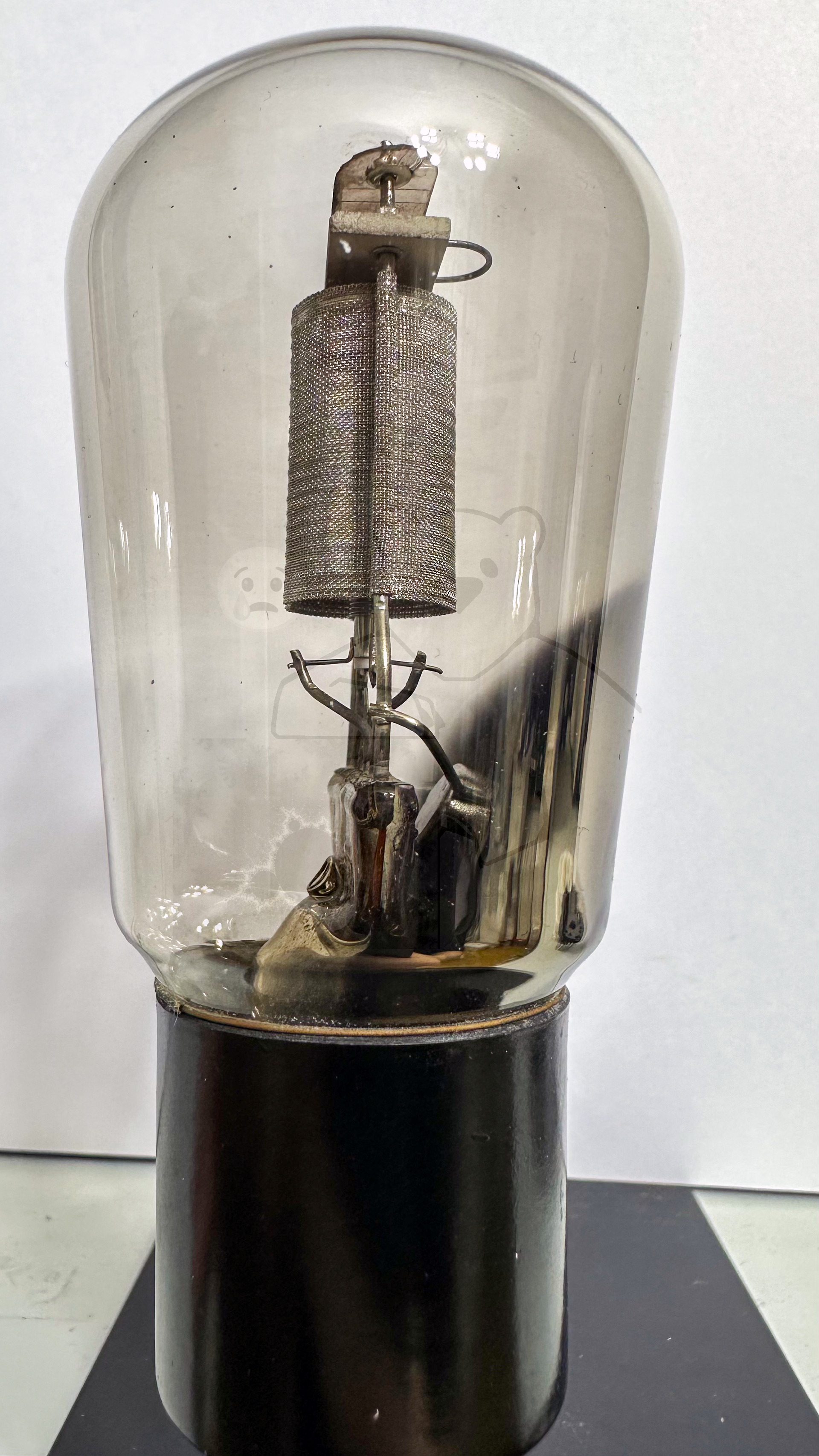

Daten und Bilder der Röhre: REN914

🔎 Beschreibung der Röhre: REN914

Name	REN914
Vergleichsname	AR495 E499 W4110
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:59:52

🔎 Beschreibung der Systeme für die Röhre: REN914

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

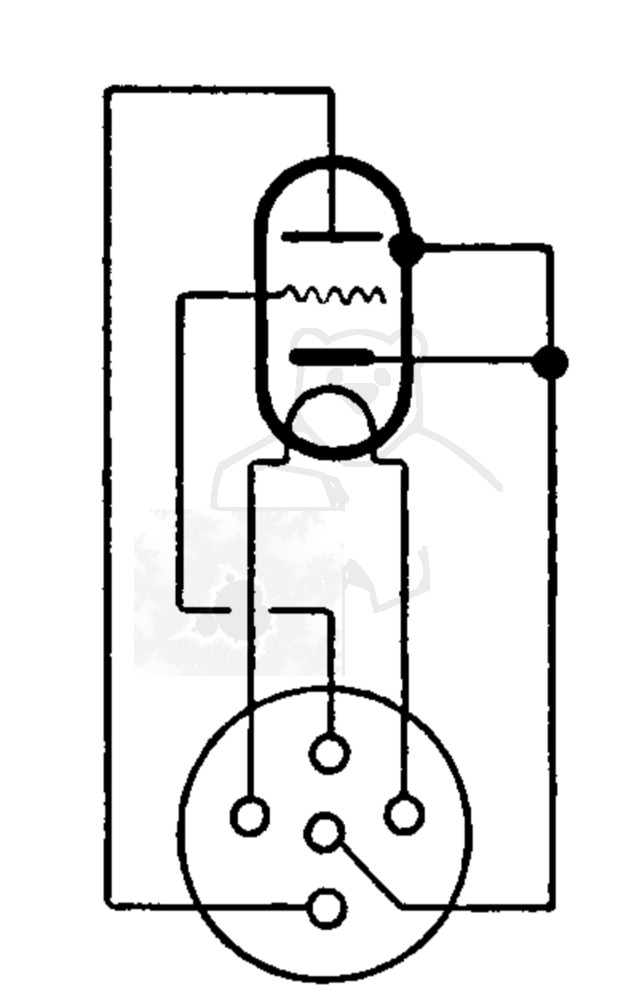

🔎 Sockelschaltung der REN914

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN914
Datenblatt REN914 Telefunken [www.tubedata.info].pdf (105 kB)
Pruefkarte REN914 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)
Pruefkarte REN914 REN1004 W4110 W4080 W4100 AR4120 AR4101 AR4100 AR495 E499 E438N E430 - Funke W19 Roehrenpruefer.pdf (151 kB)
