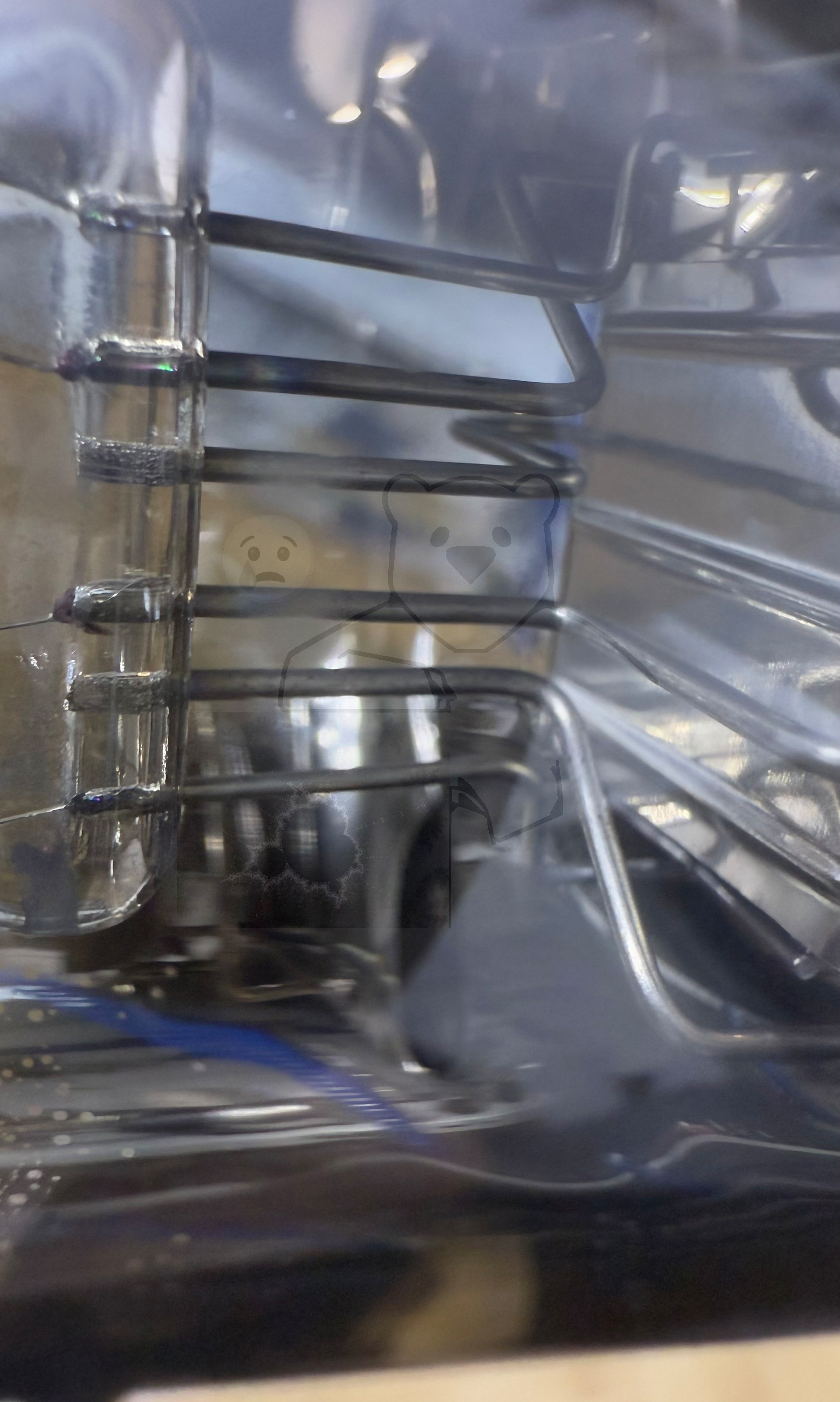

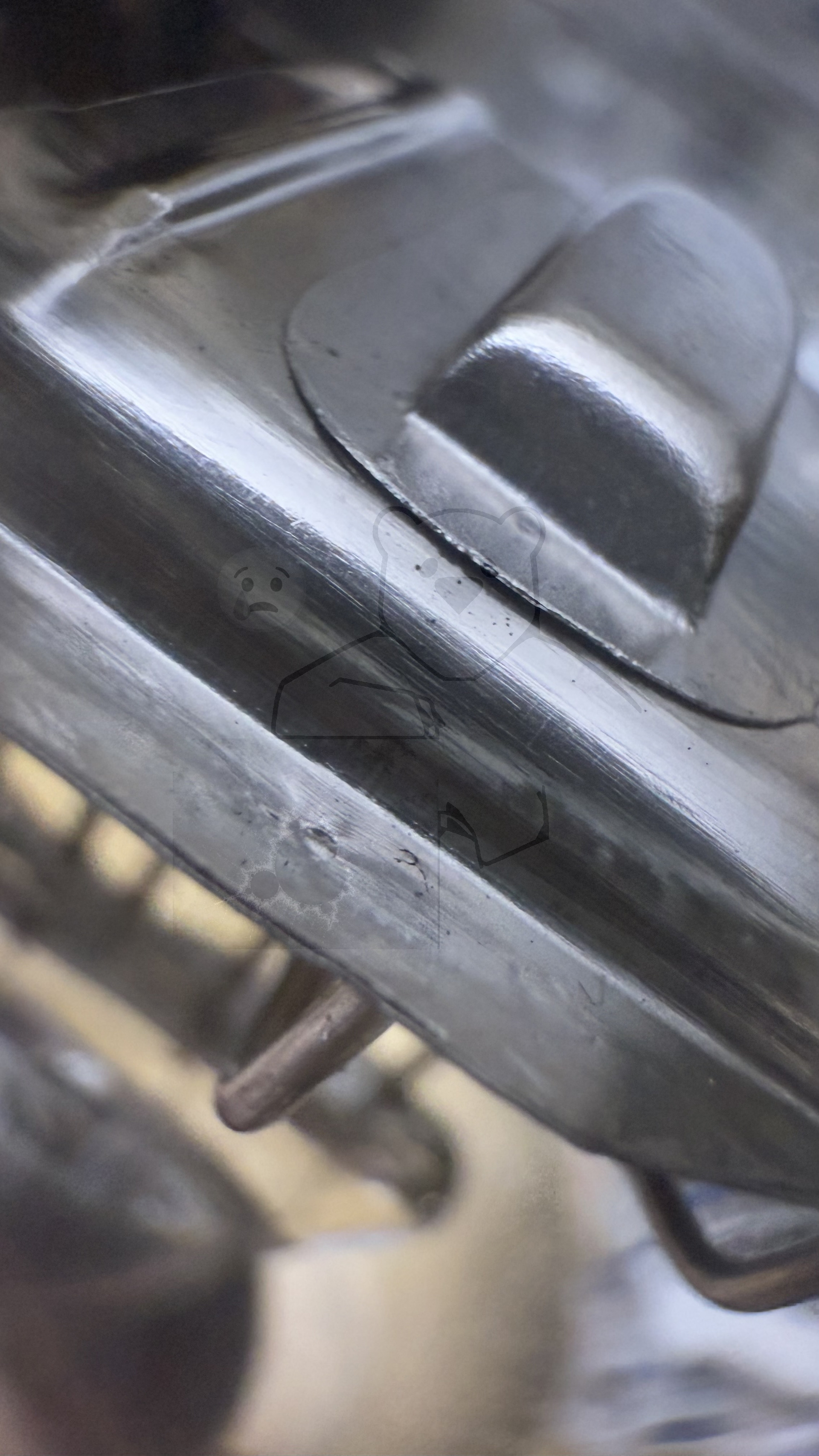

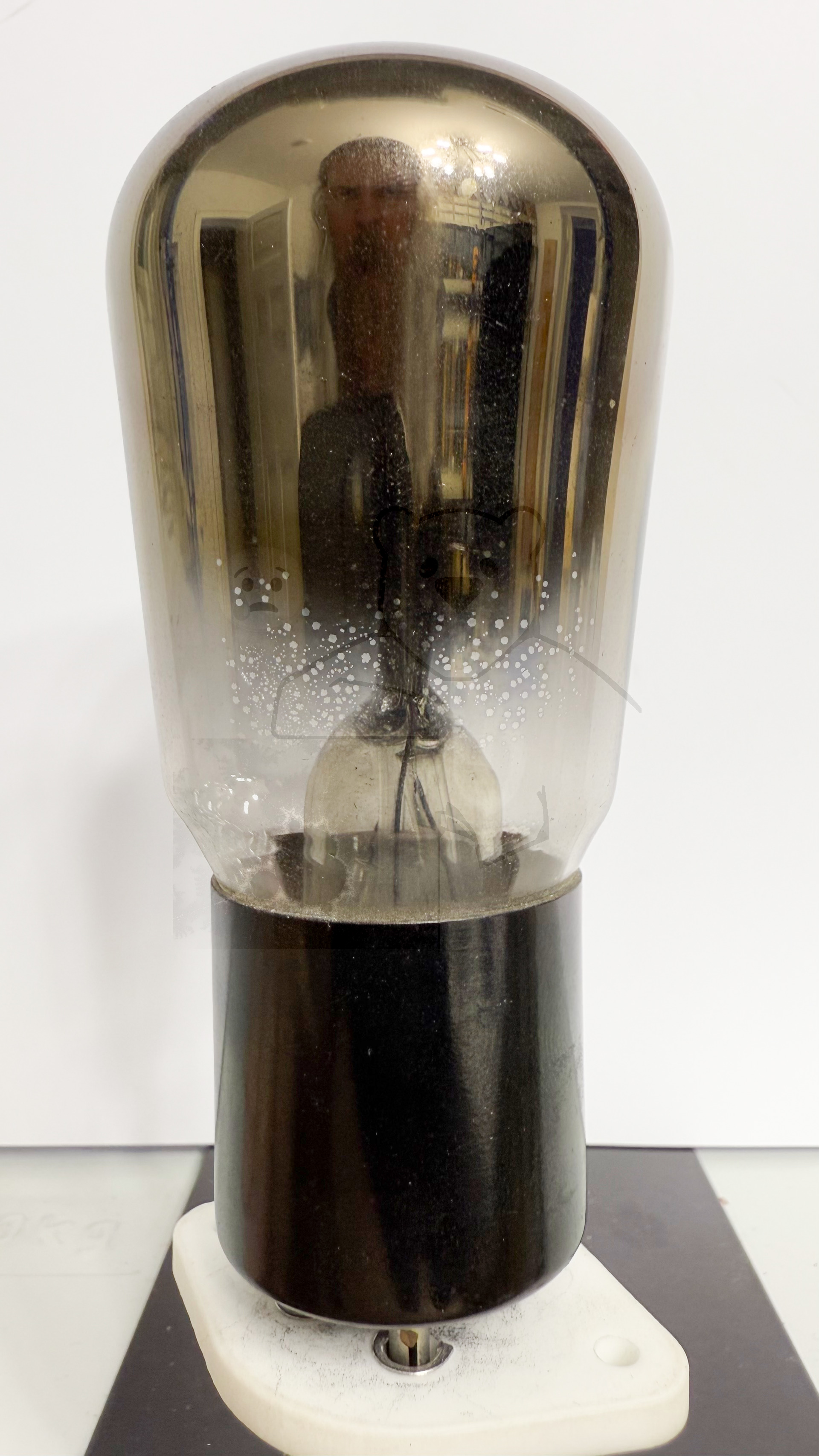

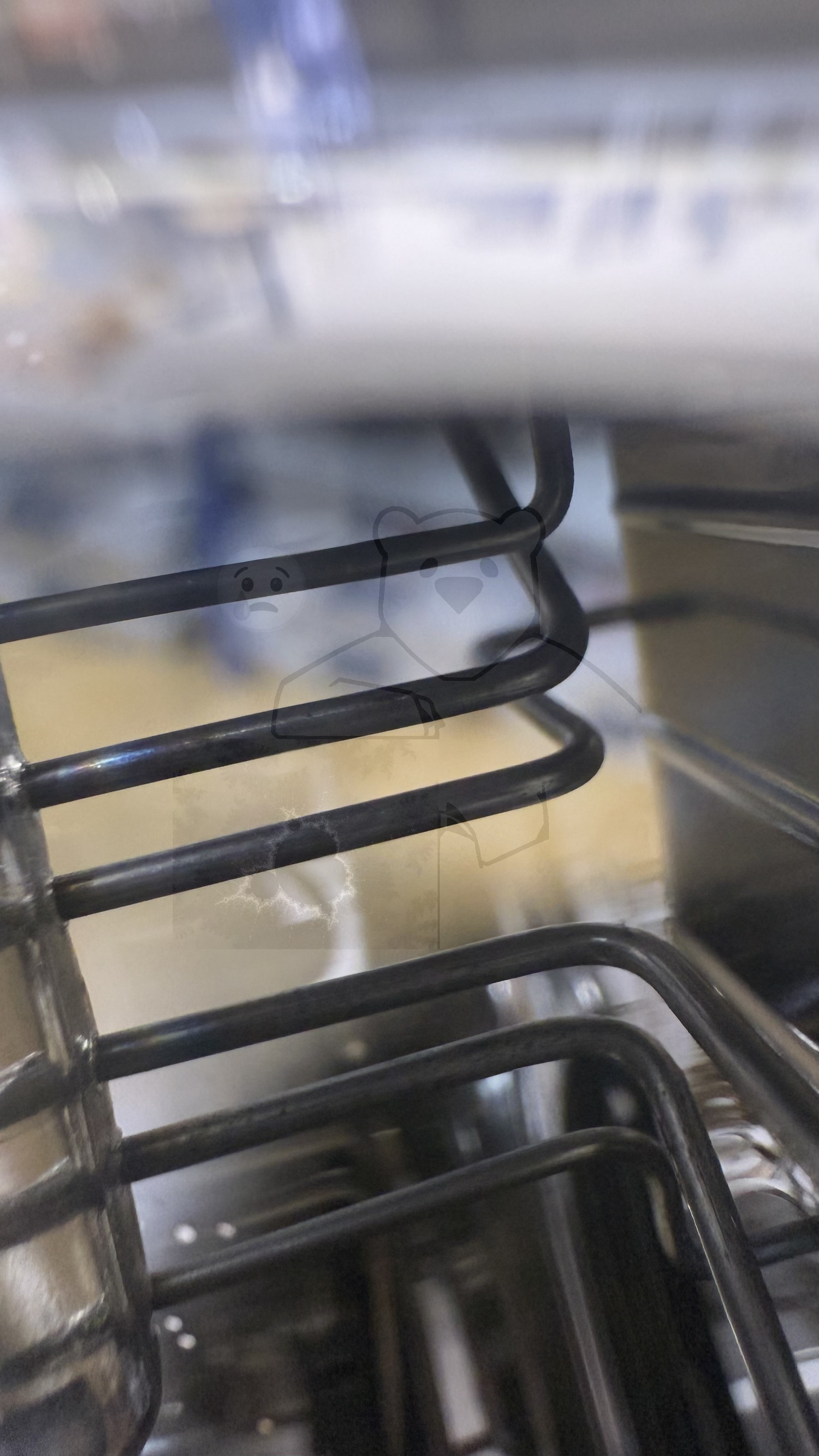

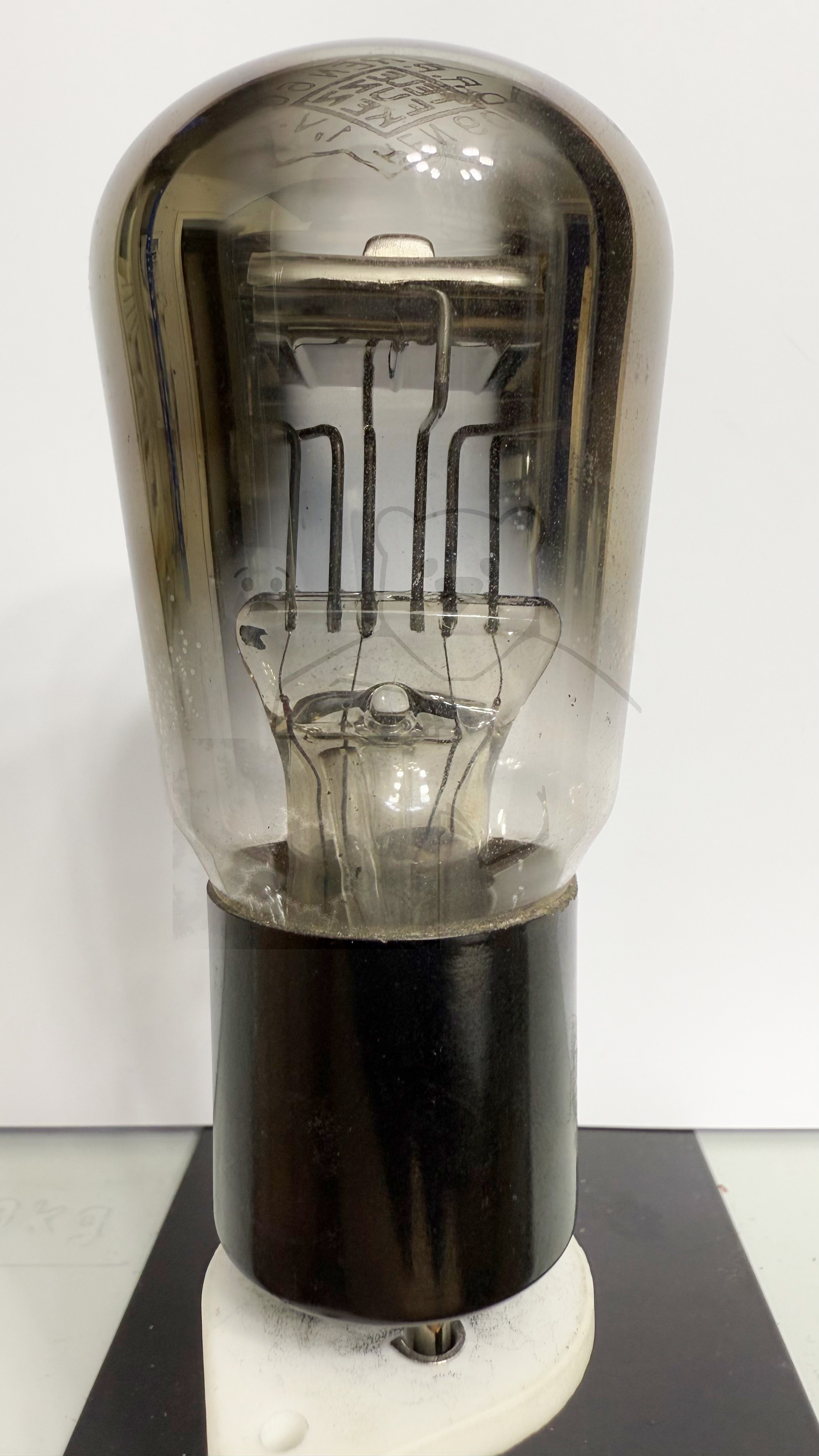

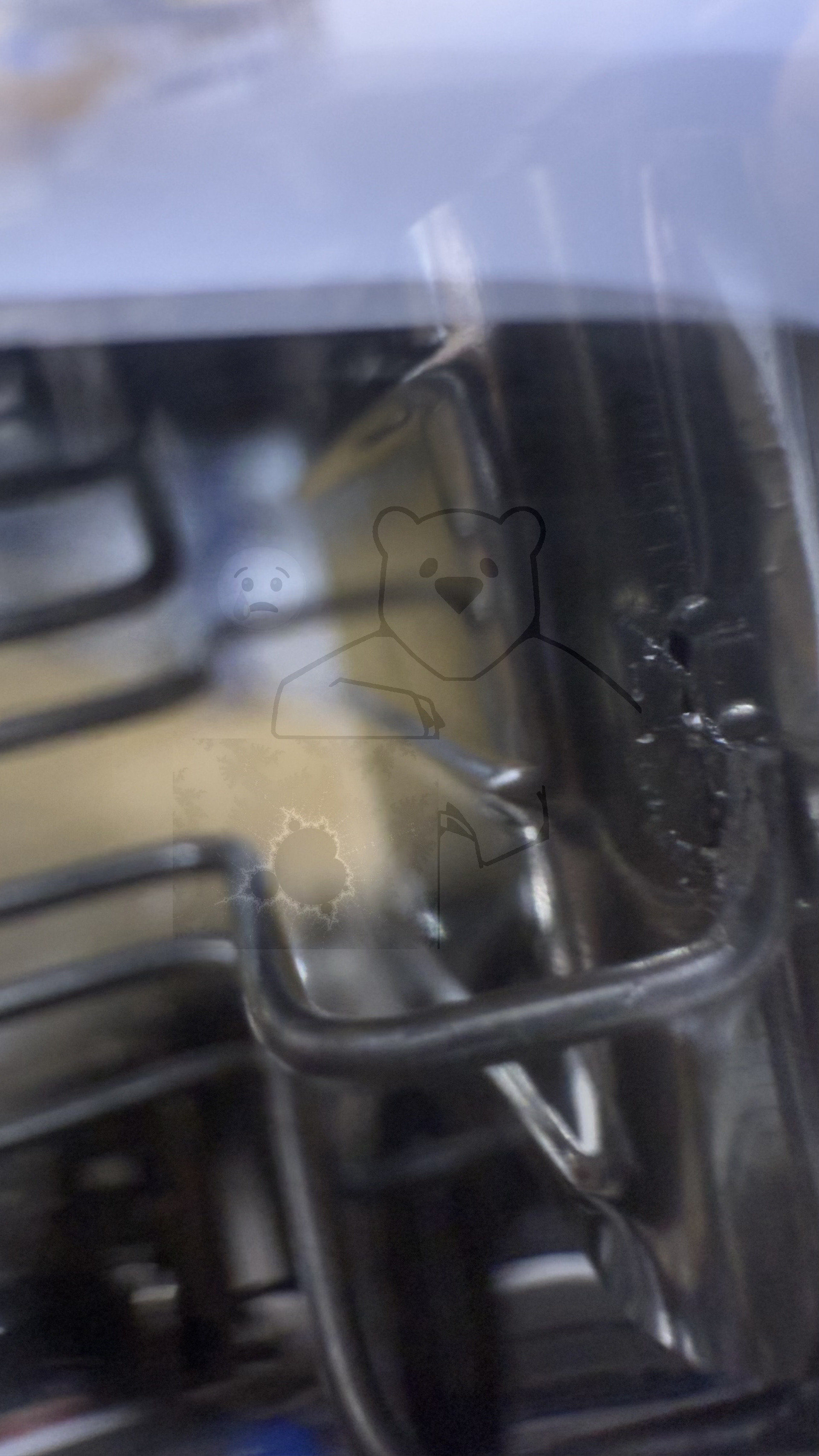

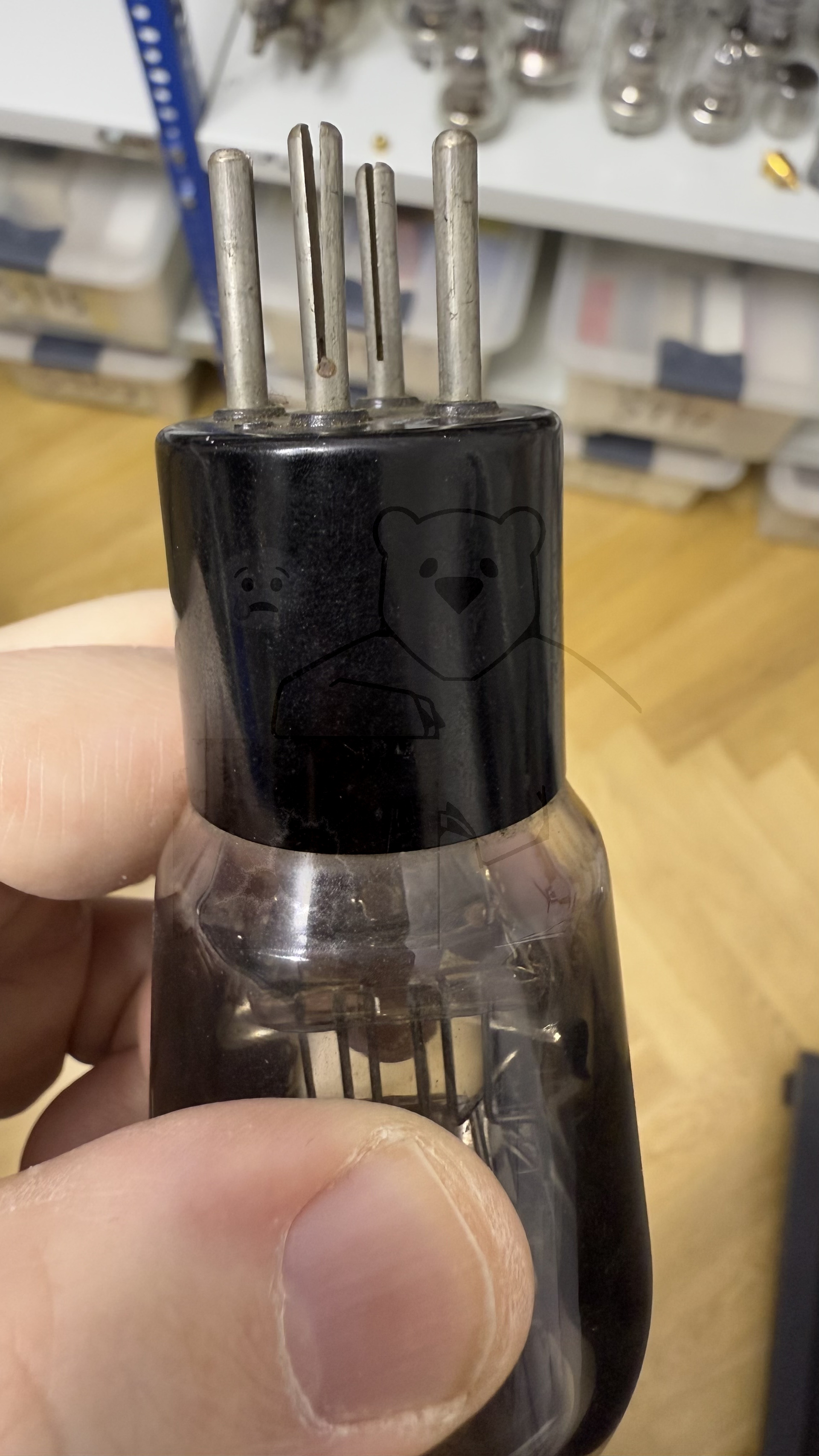

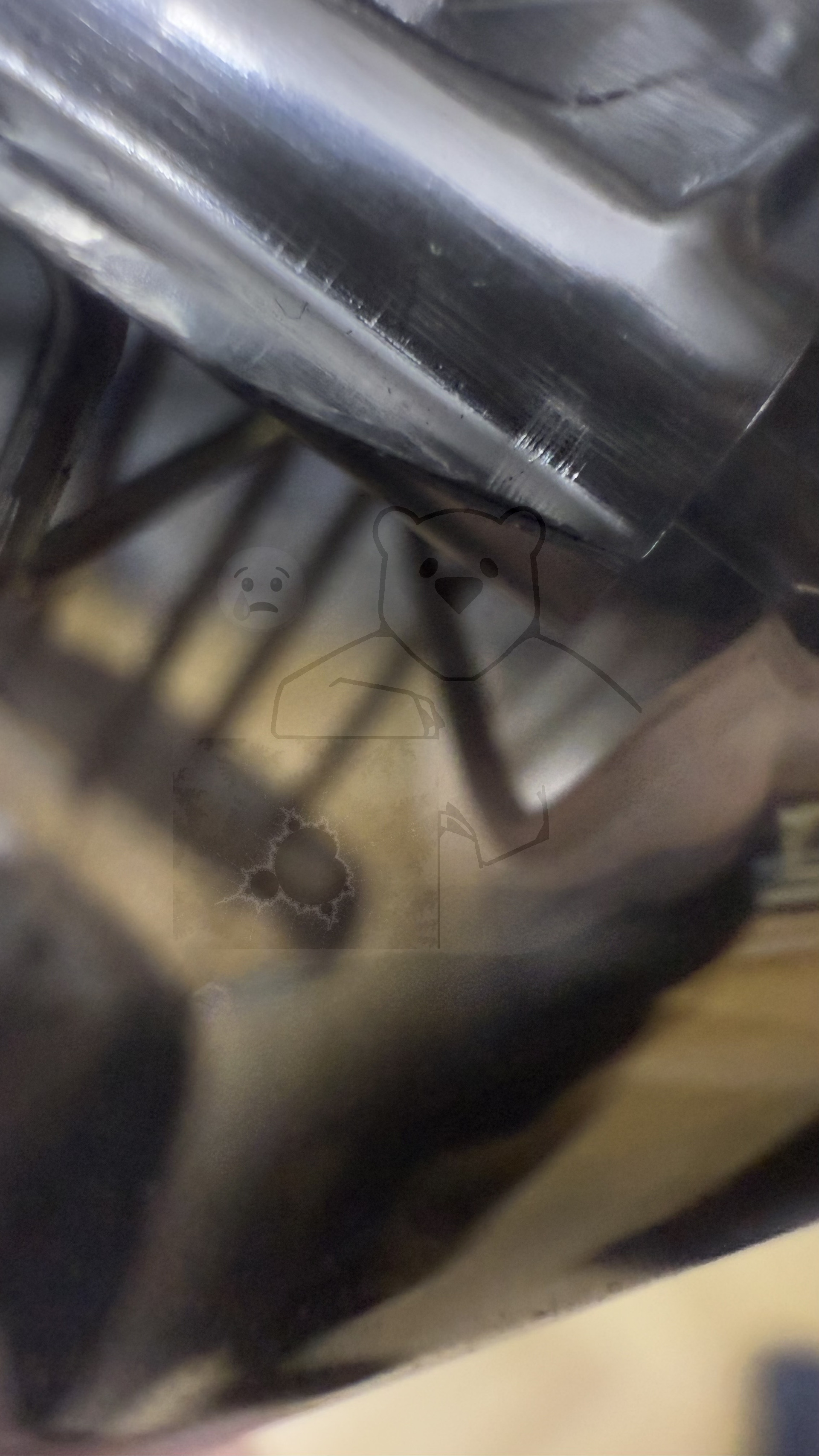

Daten und Bilder der Röhre: REN601

🔎 Beschreibung der Röhre: REN601 Inventarnummer: 00098

Name	→ REN601
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	1
Heizstrom (Ampère)	0,6
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer

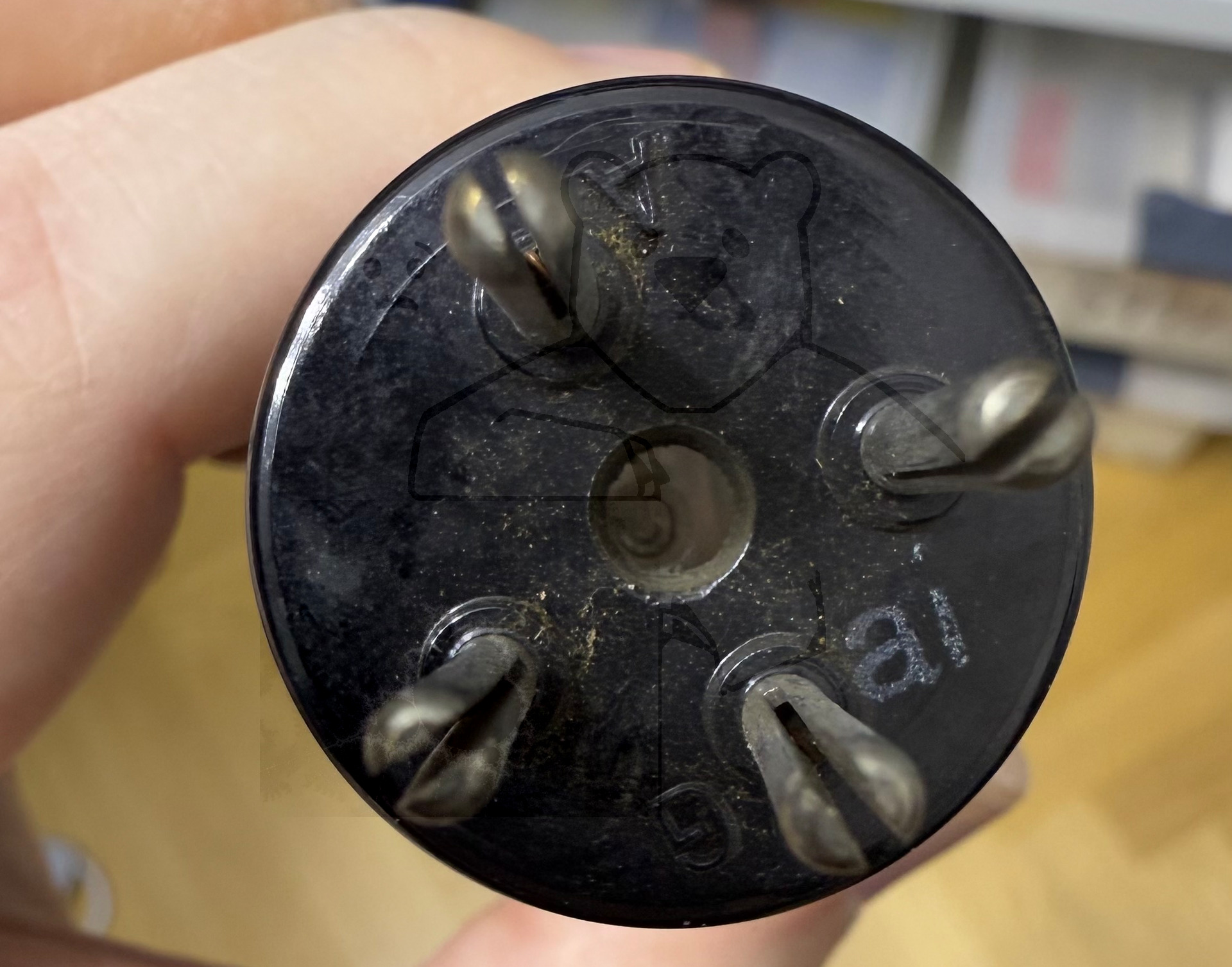

Ätz- Produktionscode	ai
Serien Nummer
Verpackung
Getestet	Fadenbruch
Hoheitszeichen
Letzte Änderung
Lager	L10b

🔎 Beschreibung der Systeme für die Röhre: REN601

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der REN601

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN601
Datenblatt REN601 REN601w Telefunken.pdf (1416 kB)
Pruefkarte REN601 L115 B105 L190 W12 - Funke W19 Roehrenpruefer.pdf (151 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
