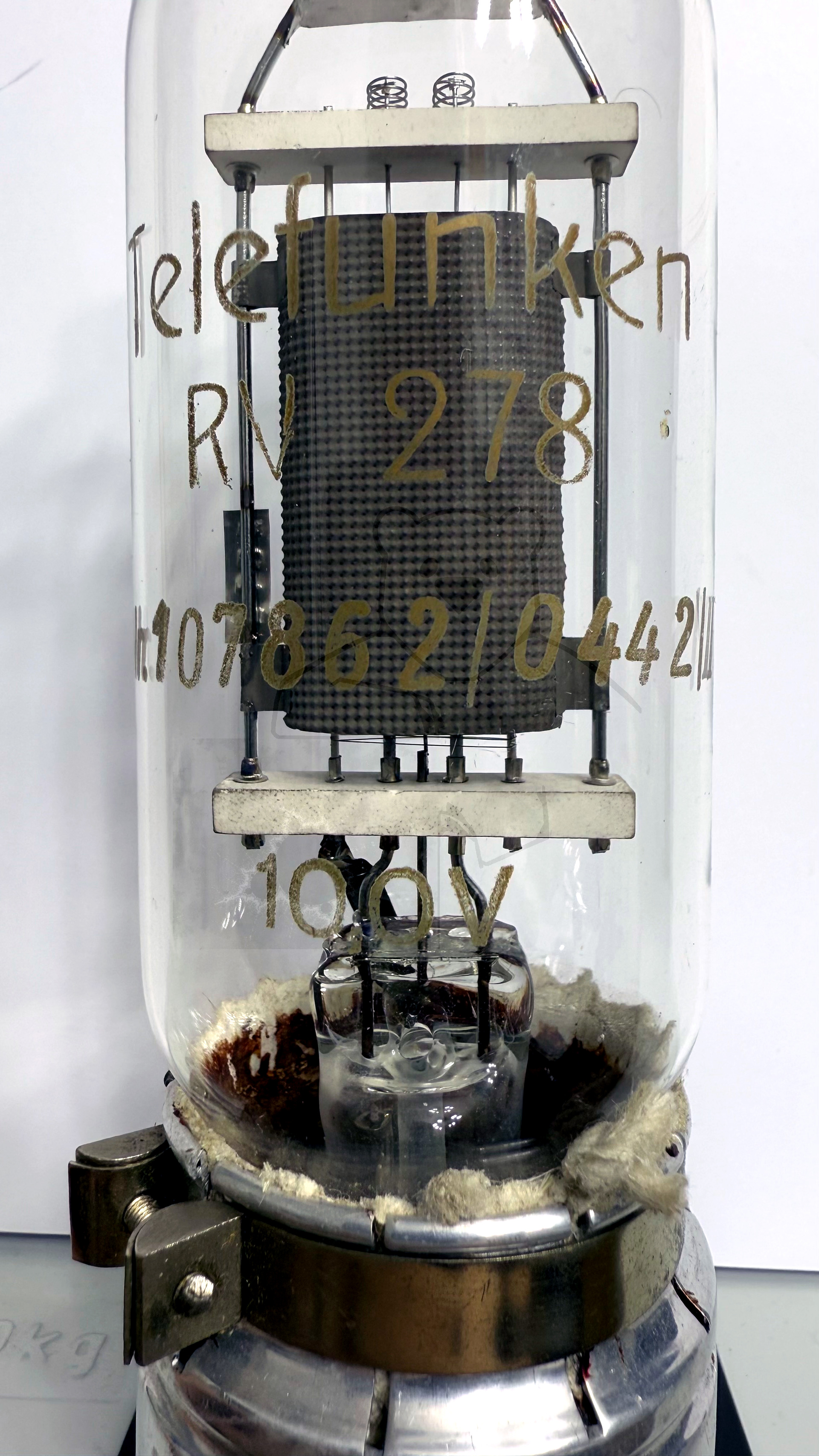

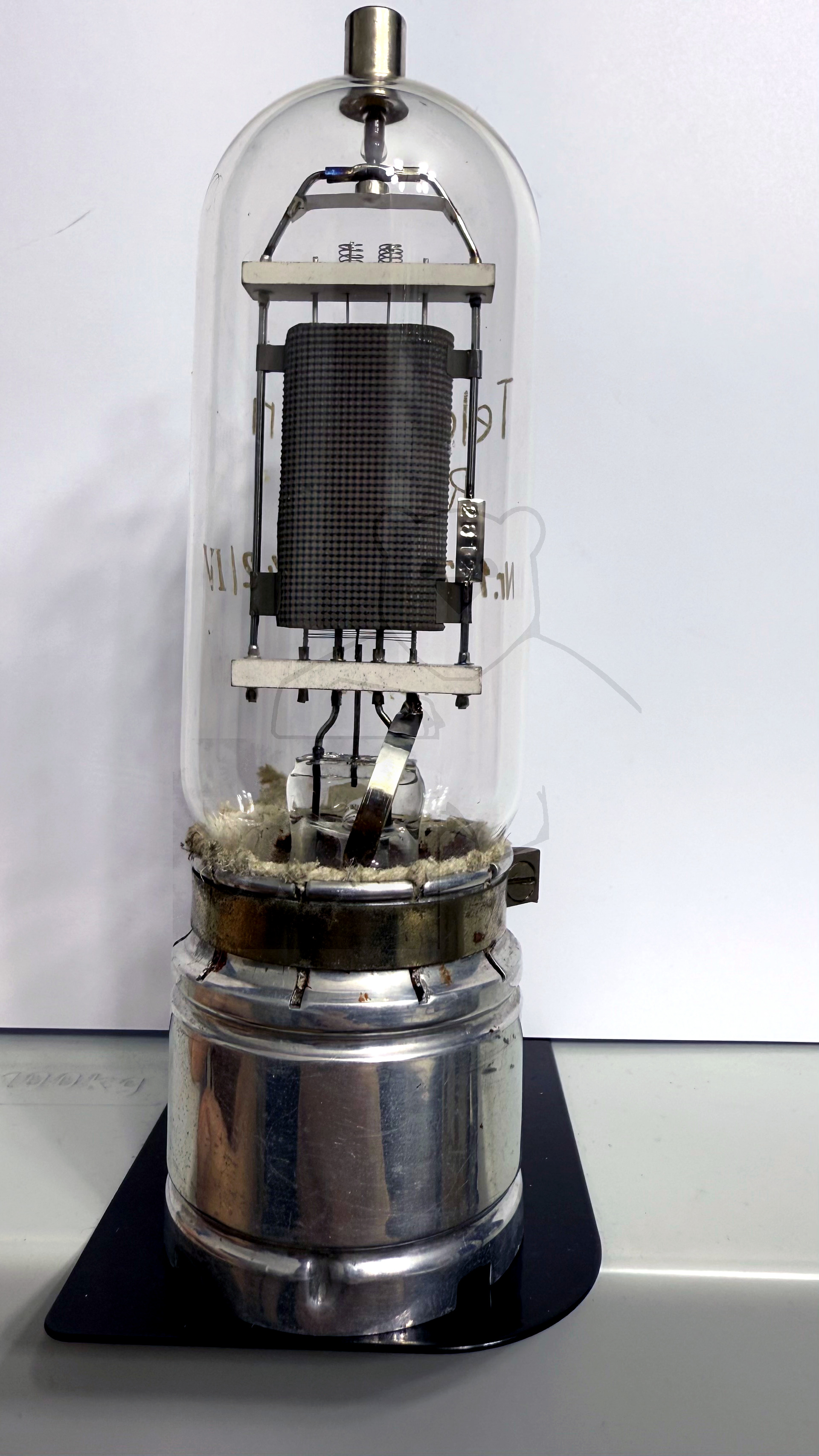

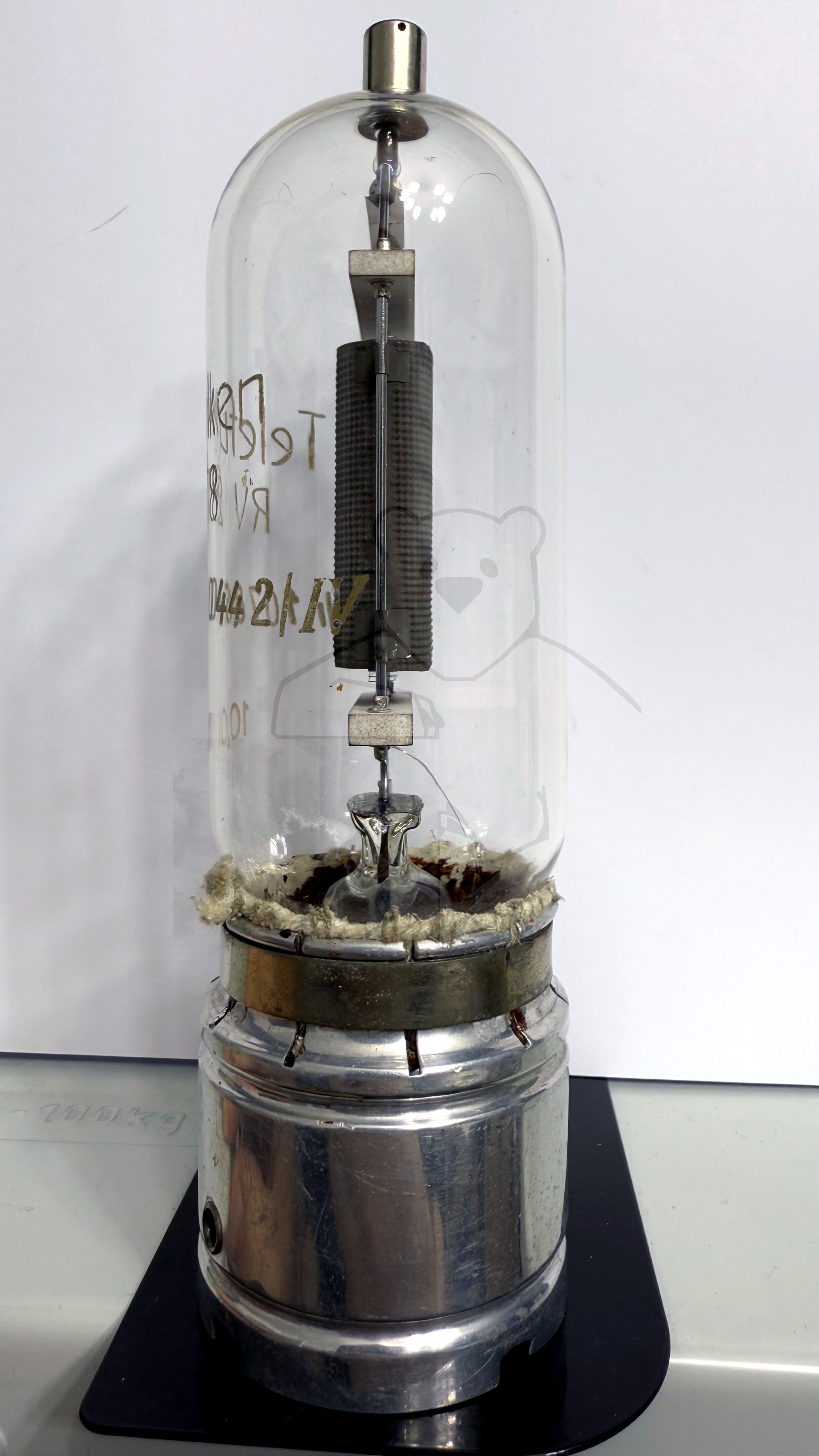

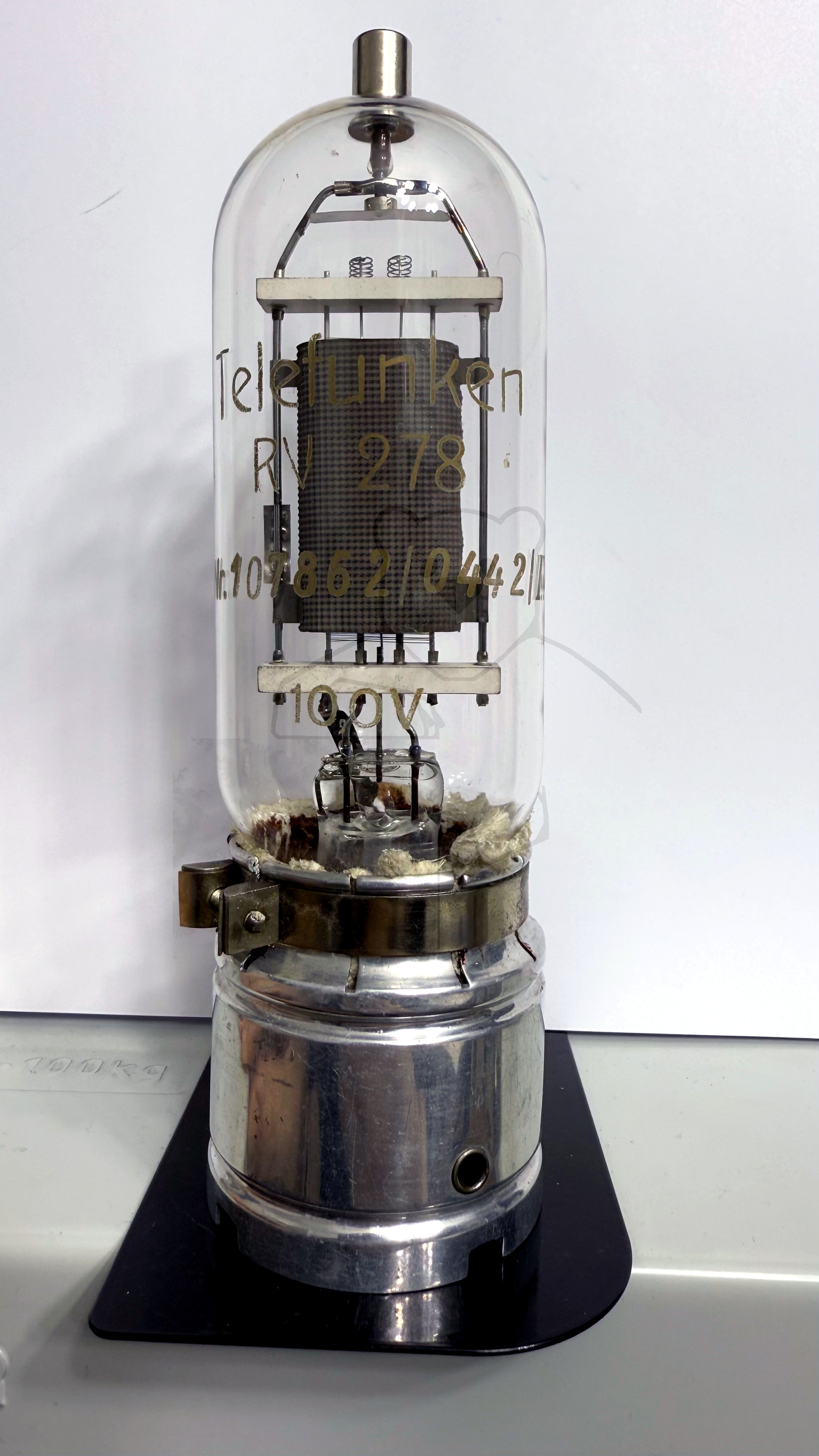

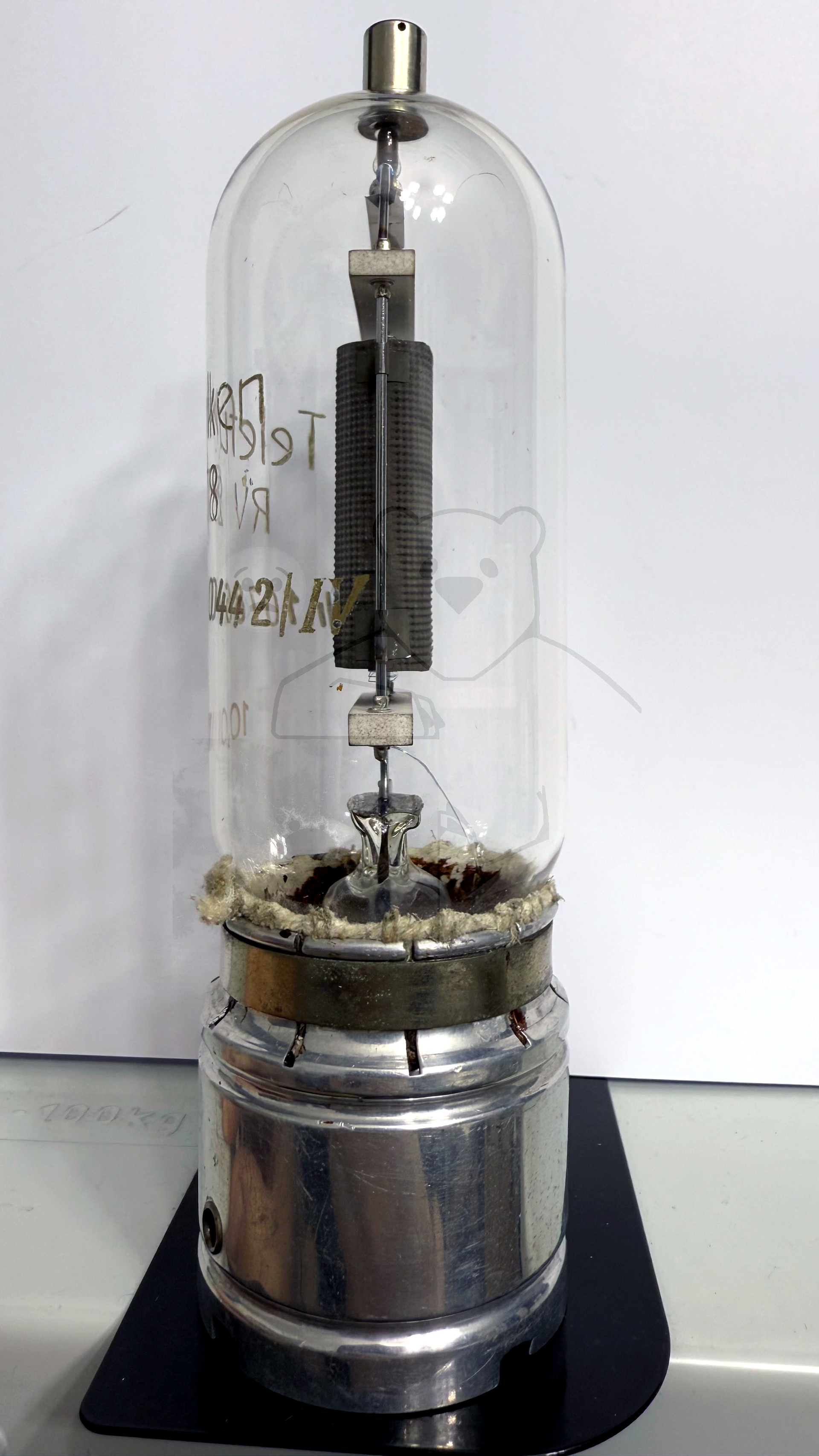

Daten und Bilder der Röhre: RV278

🔎 Beschreibung der Röhre: RV278 Inventarnummer: 00088

Name	→ RV278
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	10
Heizstrom (Ampère)	3,25
Art der Heizung	Direkt

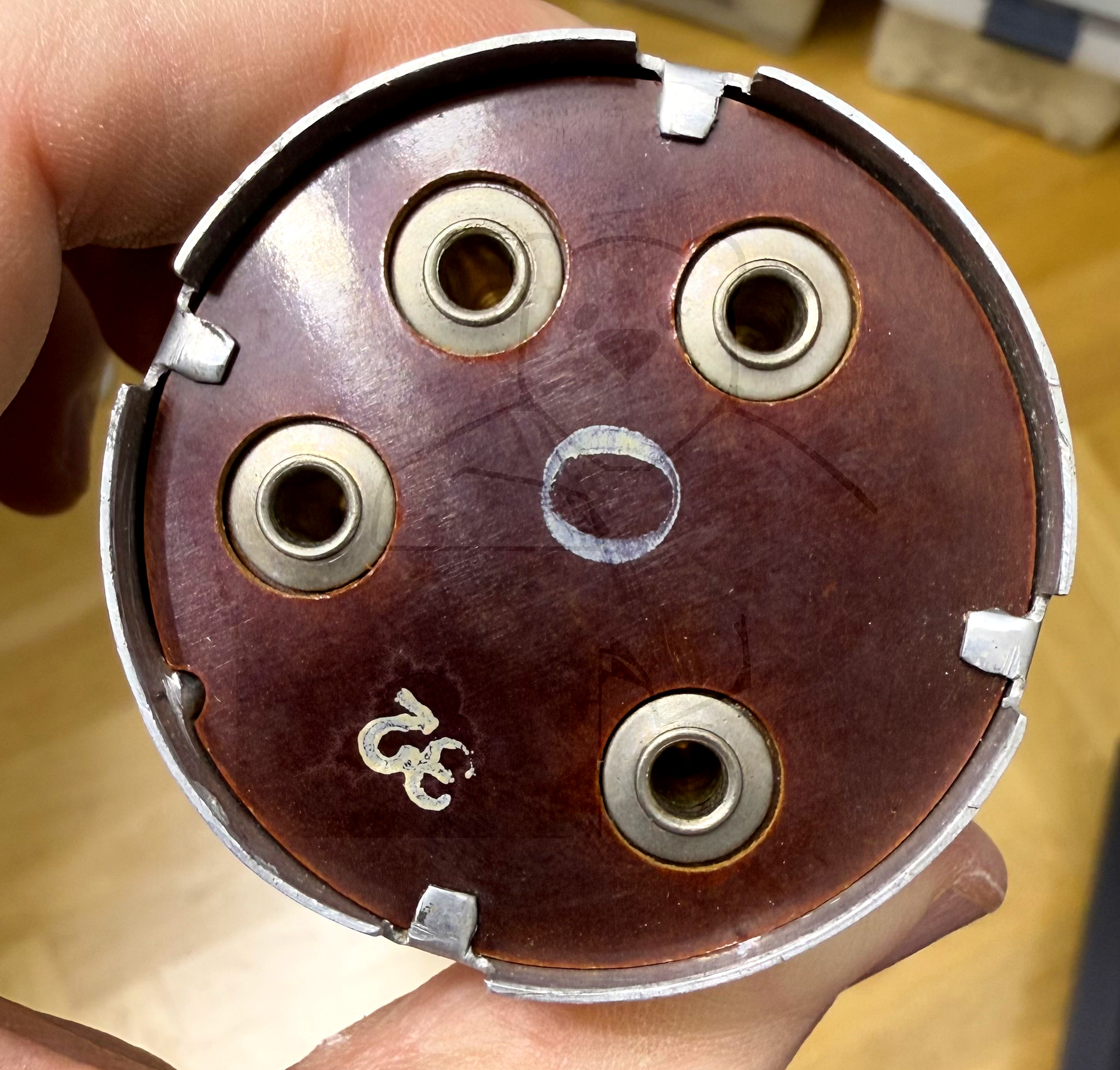

Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 4pol. → Liste aller Röhren mit: Bajonettsockel, 4pol.
Informationen Röhrentyp
Informationen	10,0 Volt
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	107862/0442/IV
Verpackung	Umwickelt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S117

🔎 Beschreibung der Systeme für die Röhre: RV278

	System 1
Kathode	H1
Gitter 1	G
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	H1, H2
Abschirmung	Seitenbuchse
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

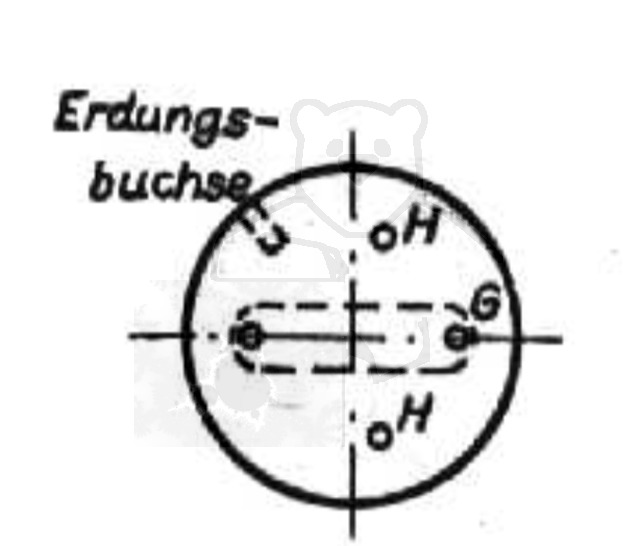

🔎 Sockelschaltung der RV278

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV278
Datenblatt RV278 Telefunken.pdf (793 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
