🔎 Beschreibung der Röhre: CL1 Inventarnummer: 00083
| Name | → CL1 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 13 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S117 |
🔎 Beschreibung der Systeme für die Röhre: CL1
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 4 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der CL1
Bildquelle: Philips Datenblatt
🔎 YouTube Video zu CL1
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/4d1XuF093Tg (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: CL1
Anwendung CL1 Miniwatt [www.tubedata.info].pdf (977 kB)
Anwendung CL1 Telefunken.pdf (102 kB)
Datenblatt CL1 Tungsram.pdf (114 kB)
Pruefkarte CL1 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte CL1 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: CL1

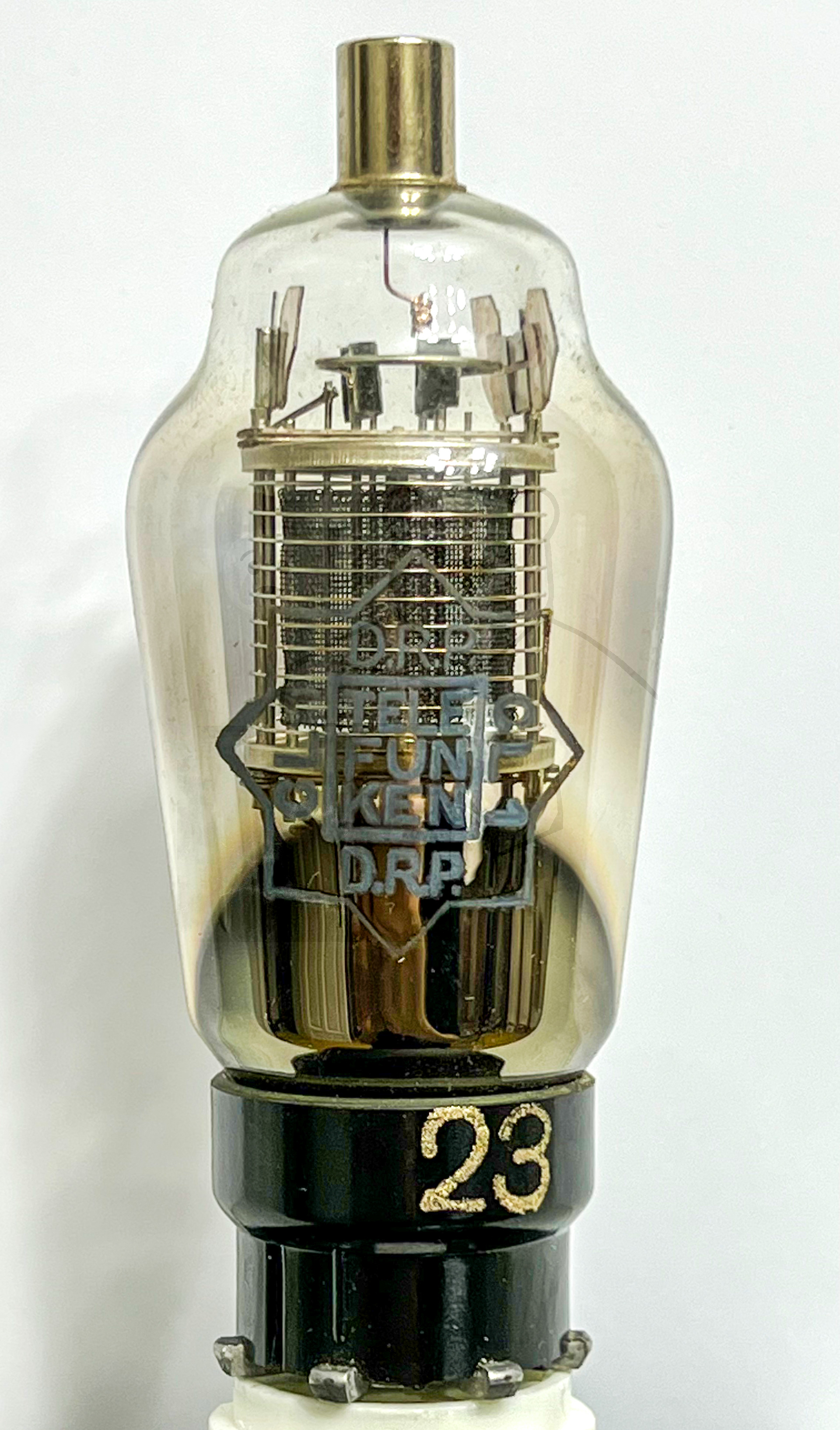

Röhre CL1 #0083 Bild 1

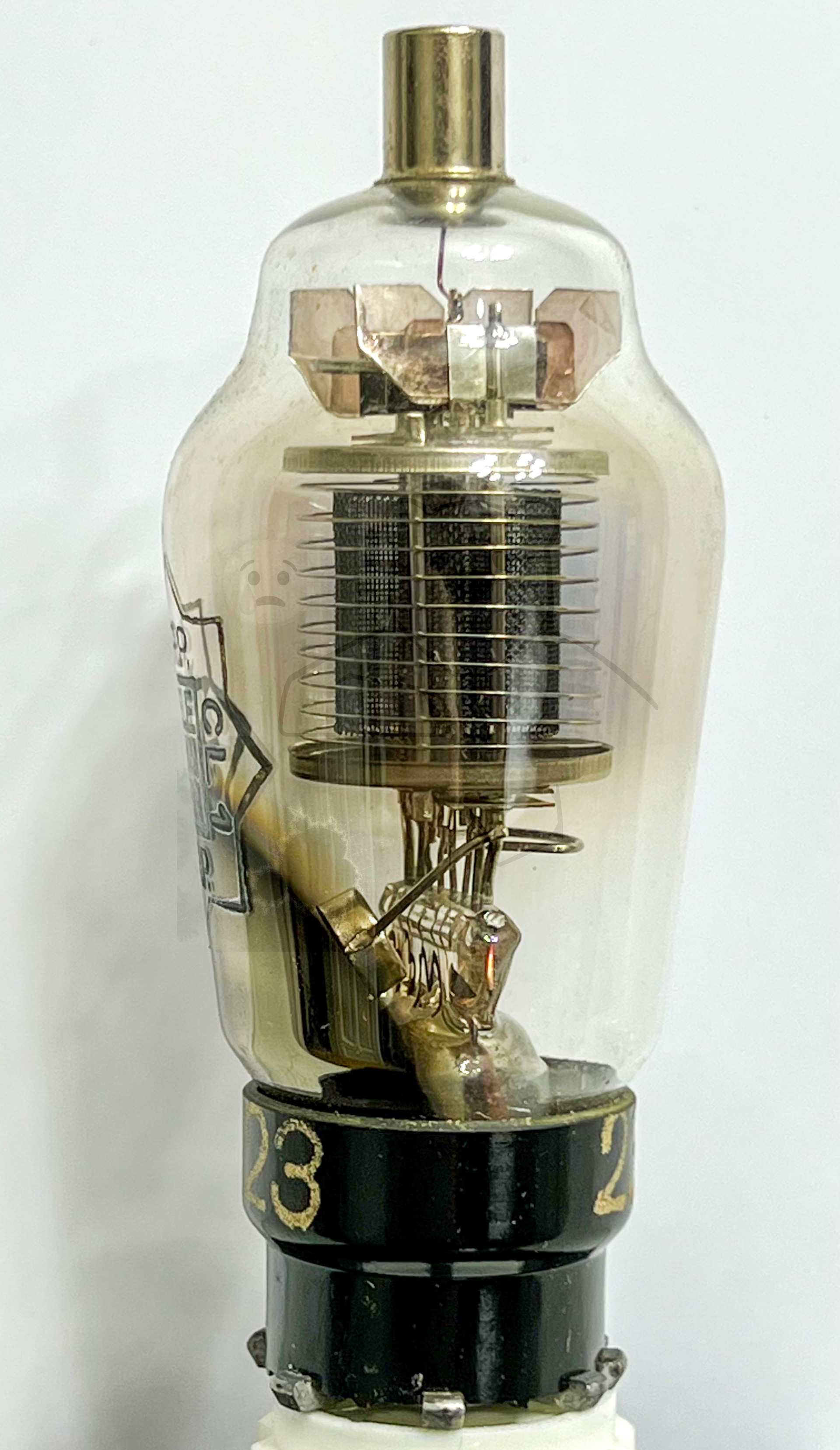

Röhre CL1 #0083 Bild 2

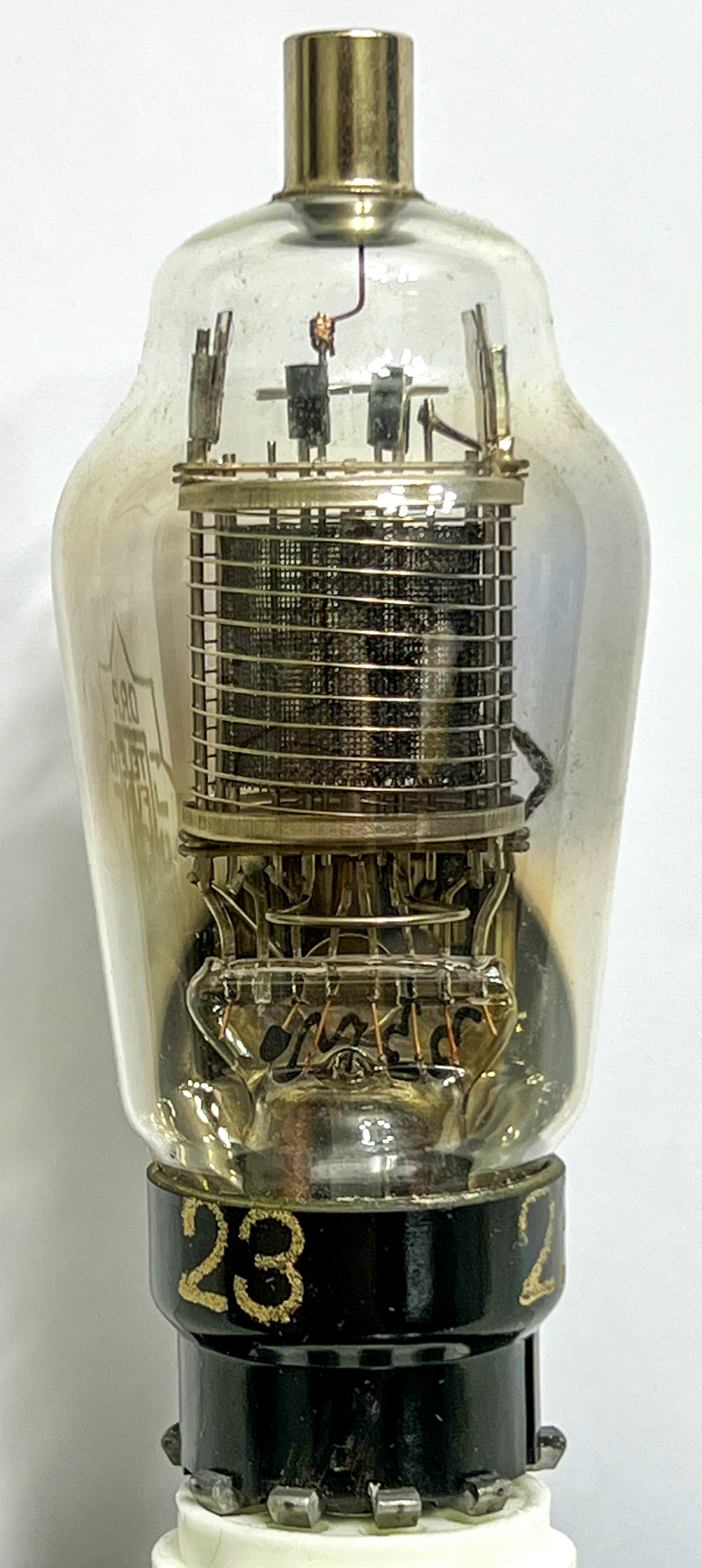

Röhre CL1 #0083 Bild 3
