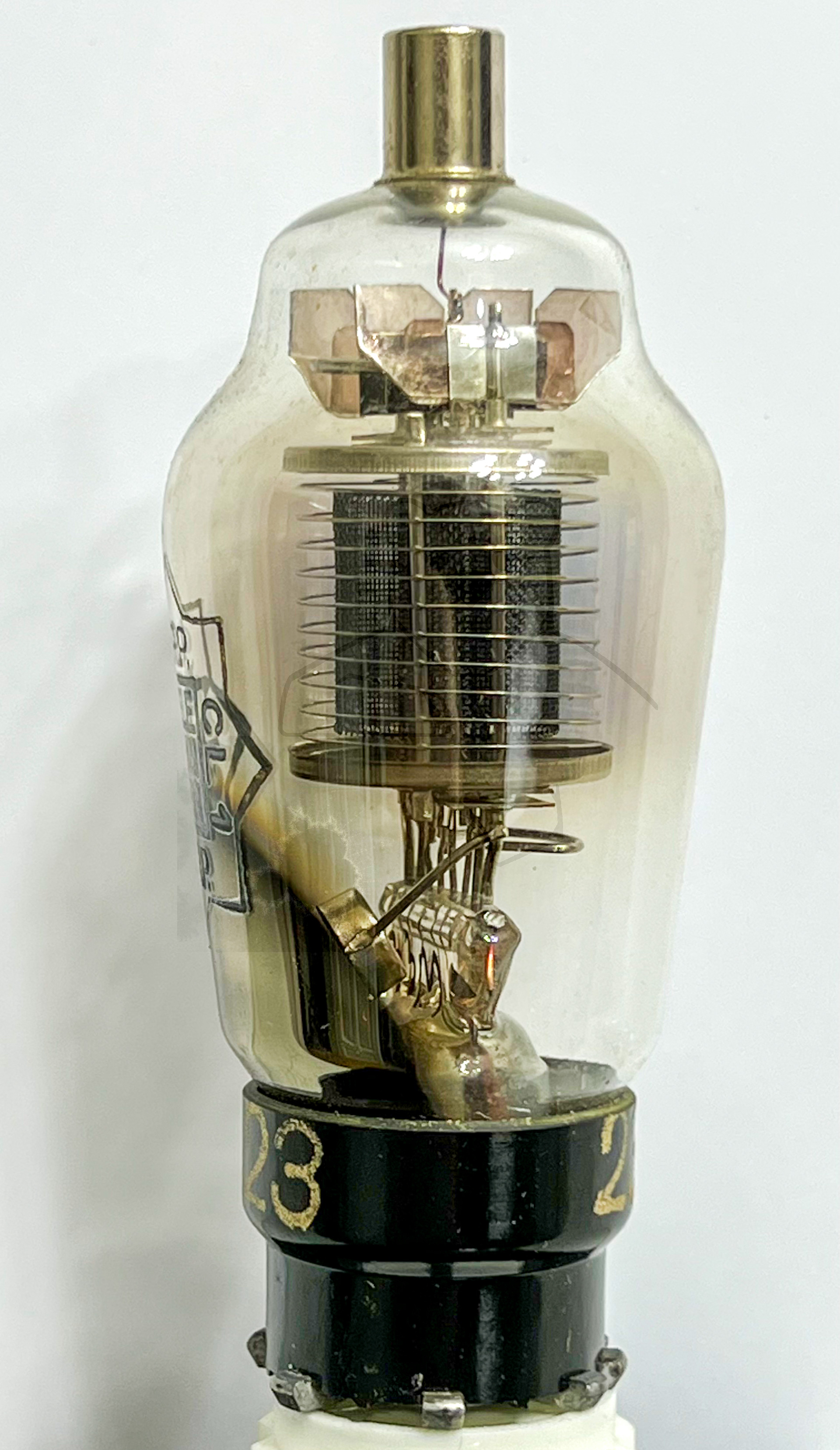

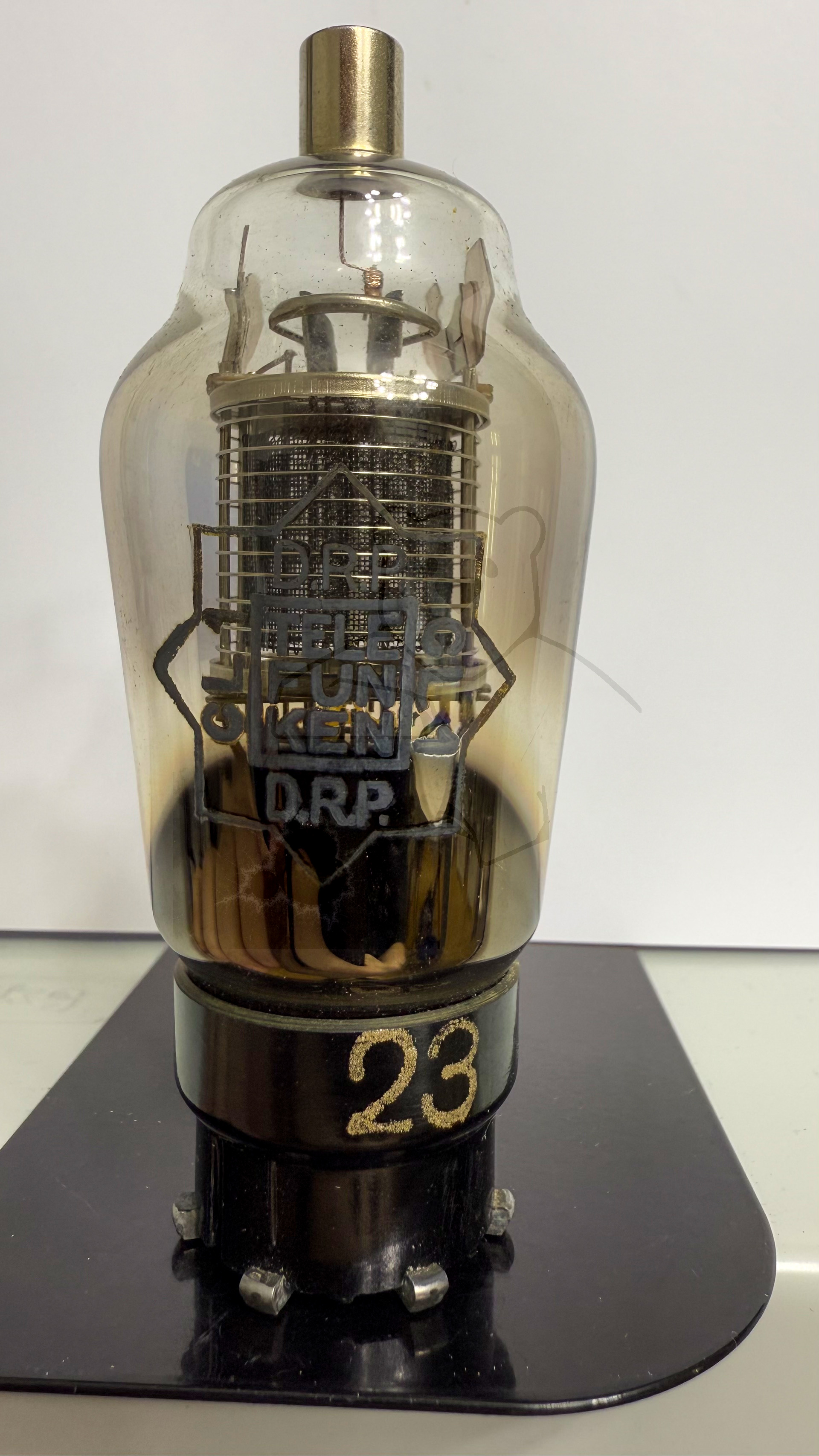

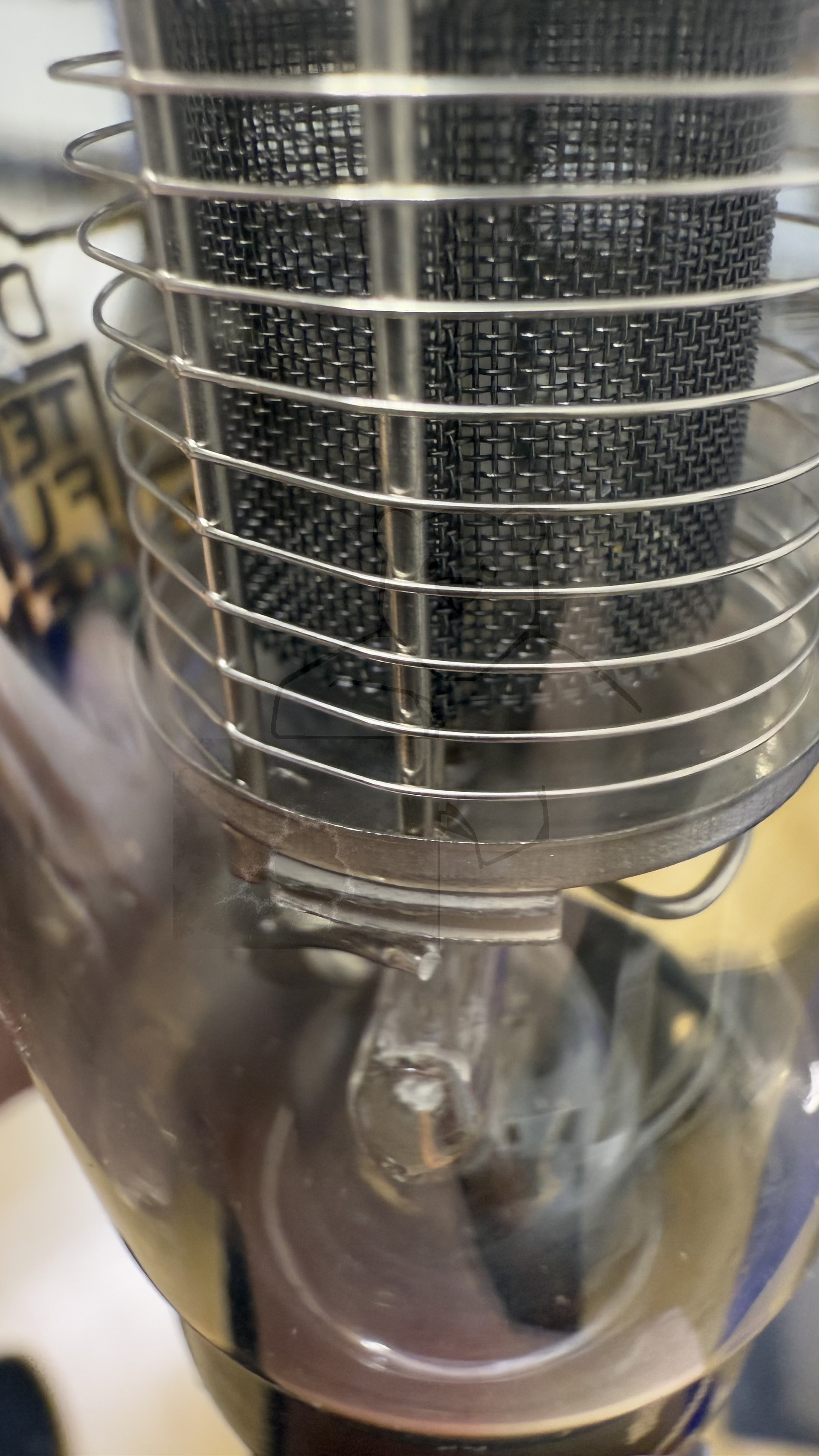

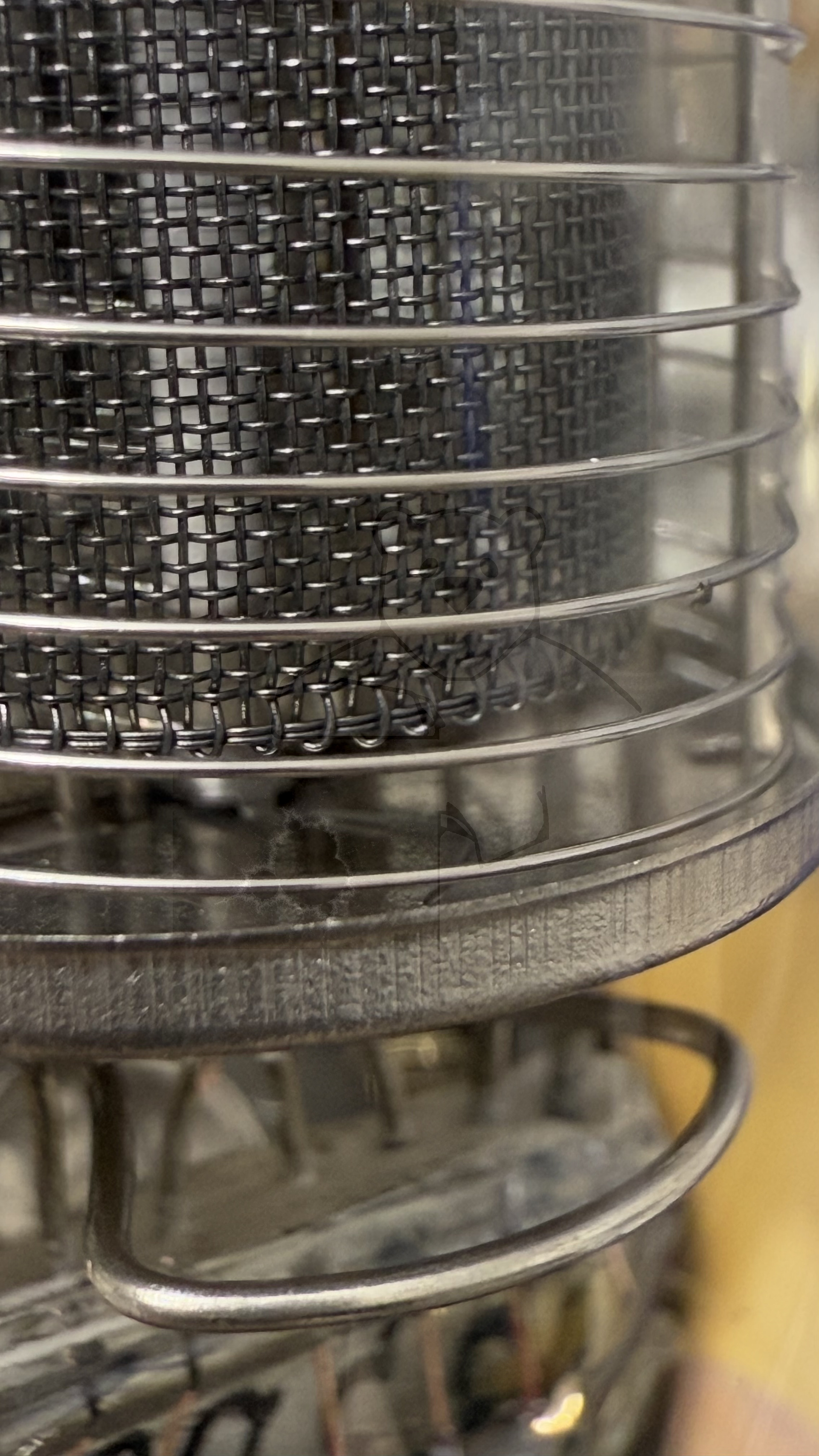

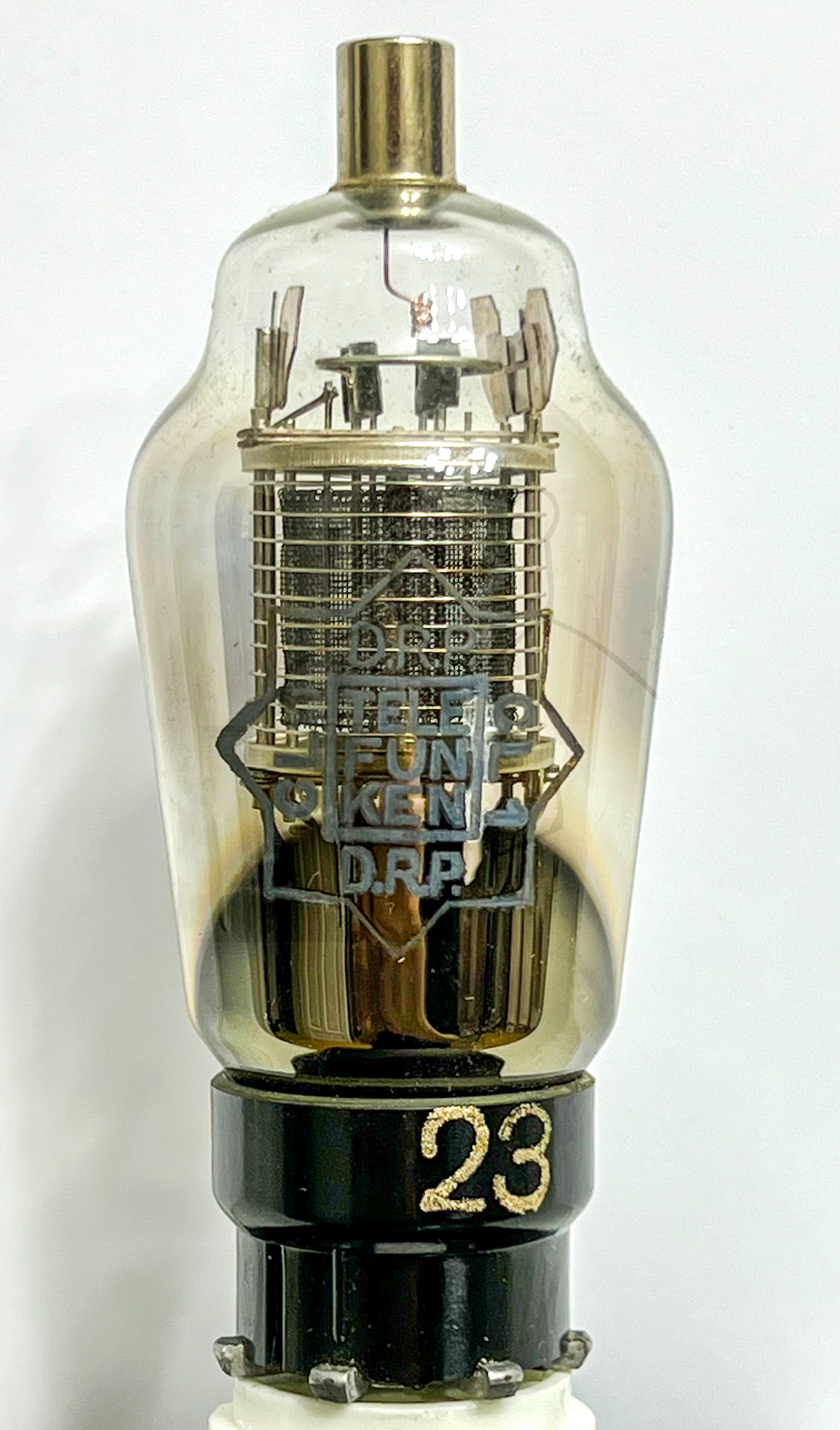

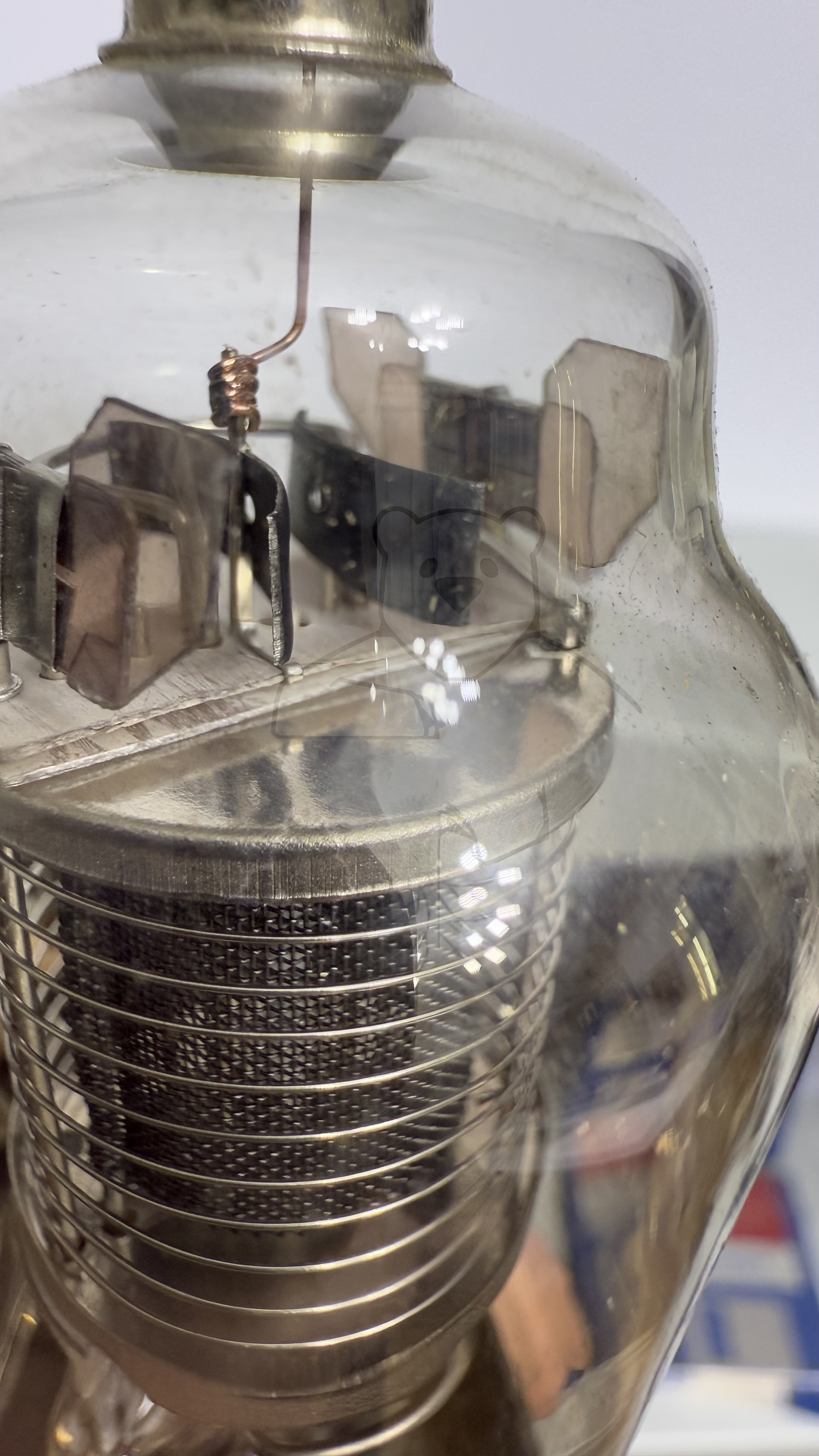

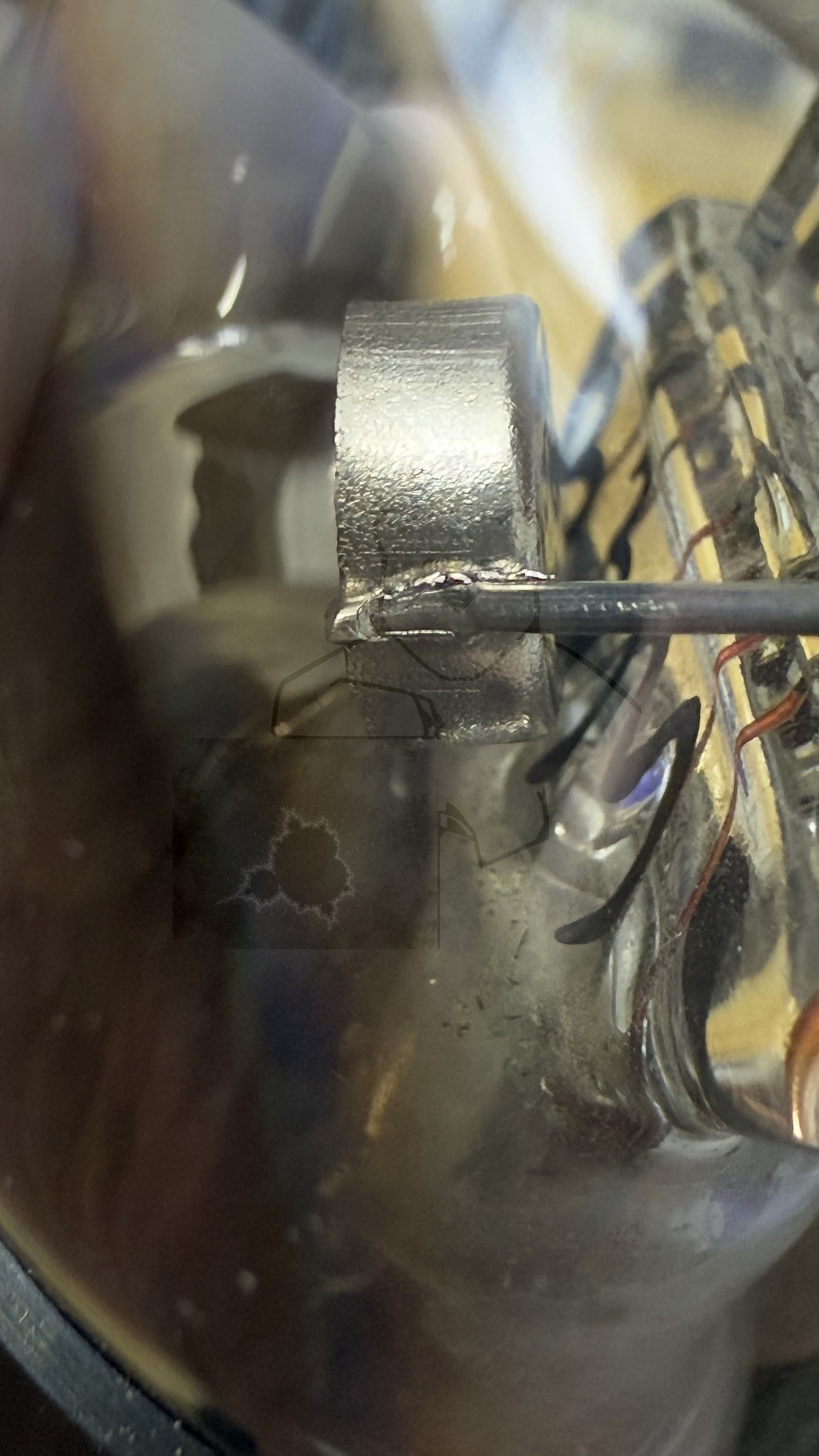

Daten und Bilder der Röhre: CL1

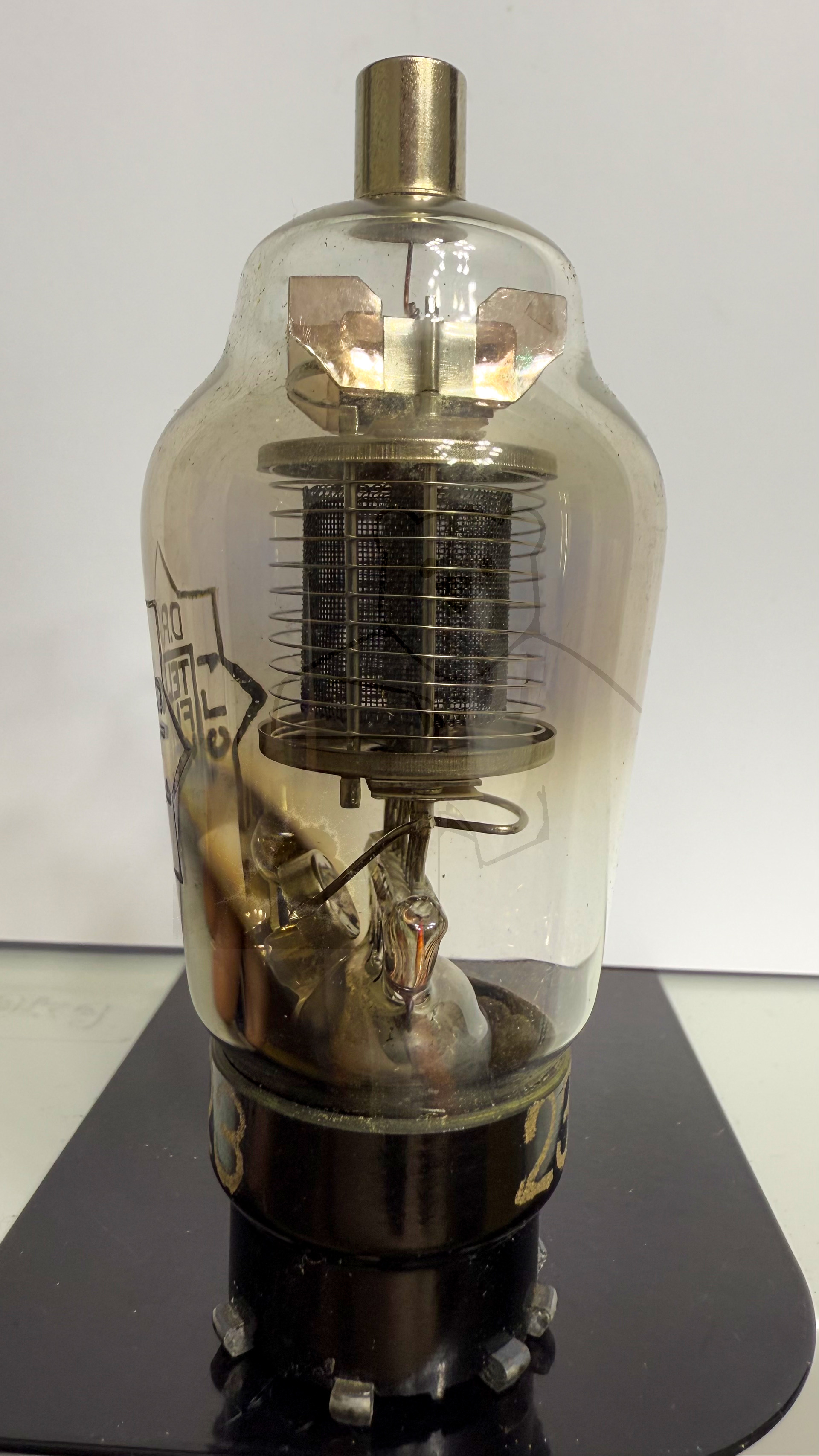

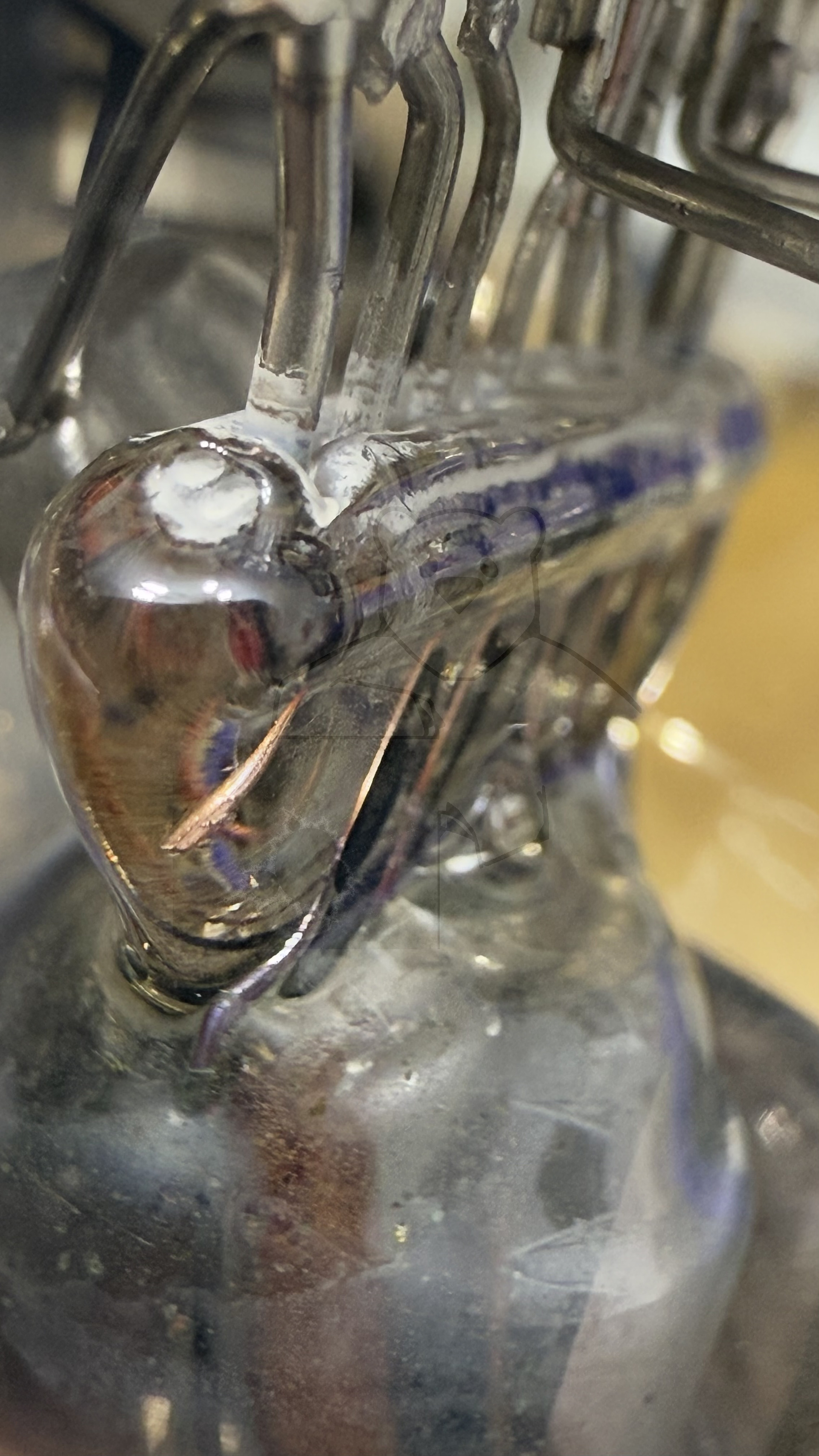

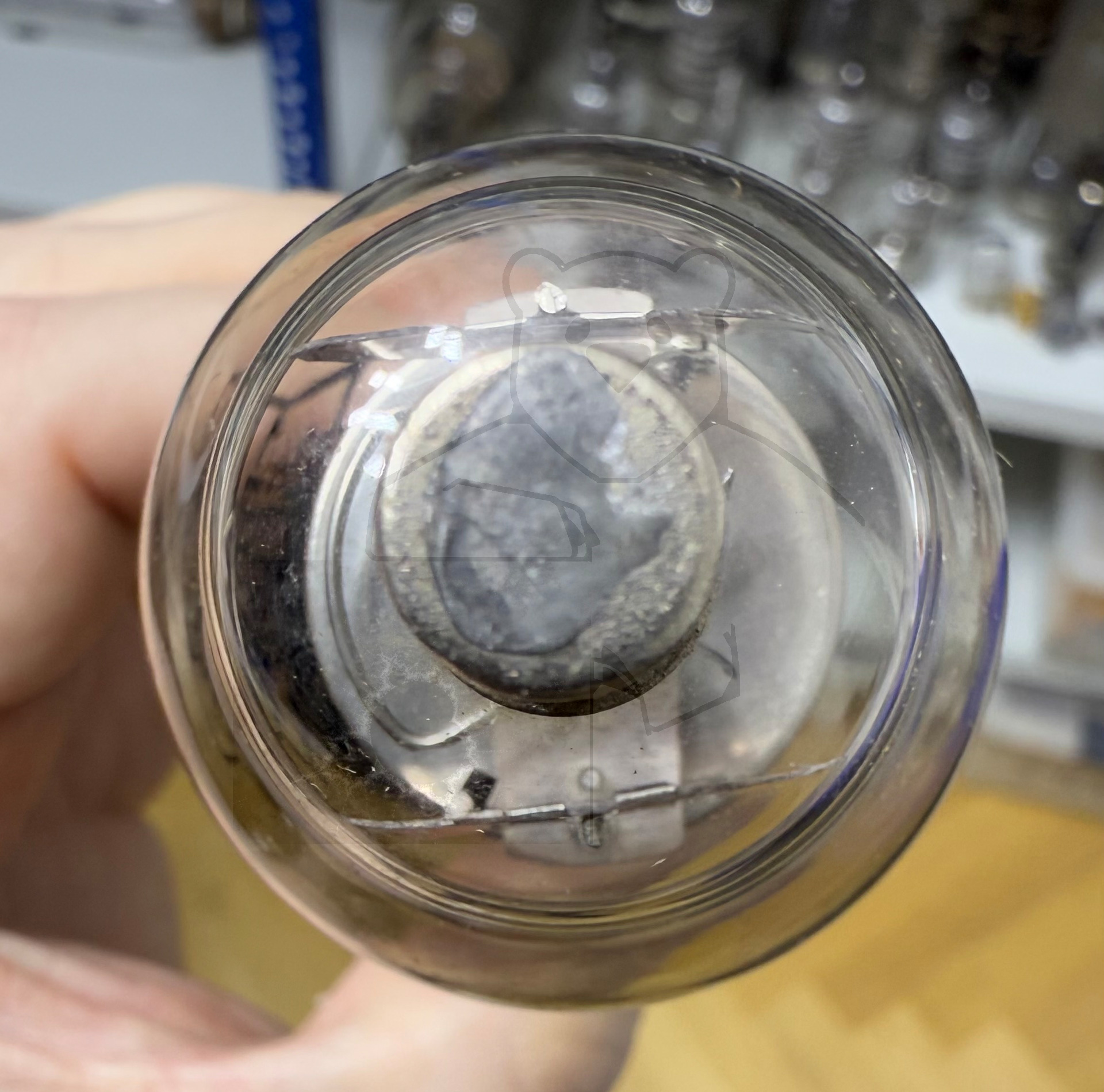

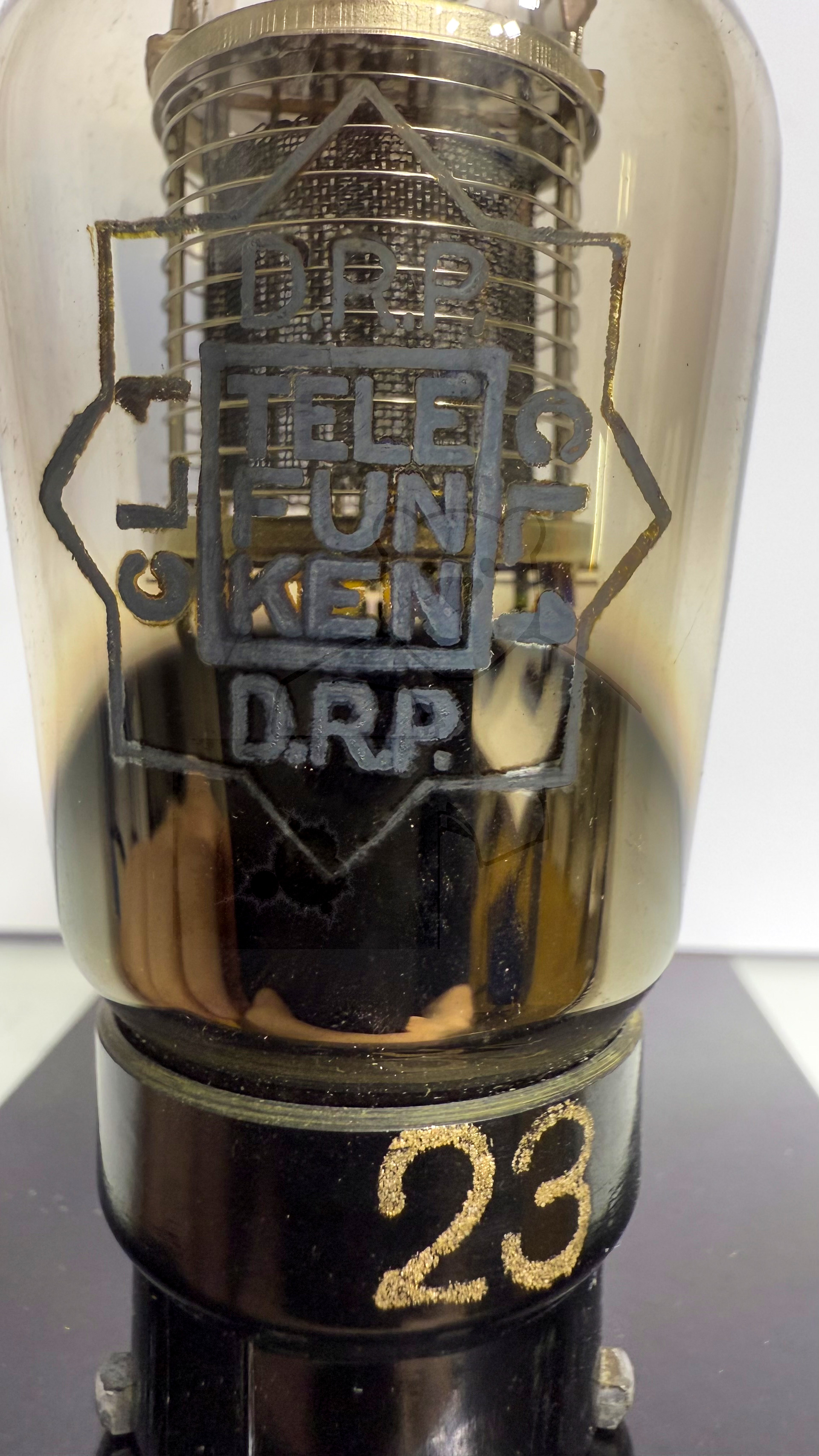

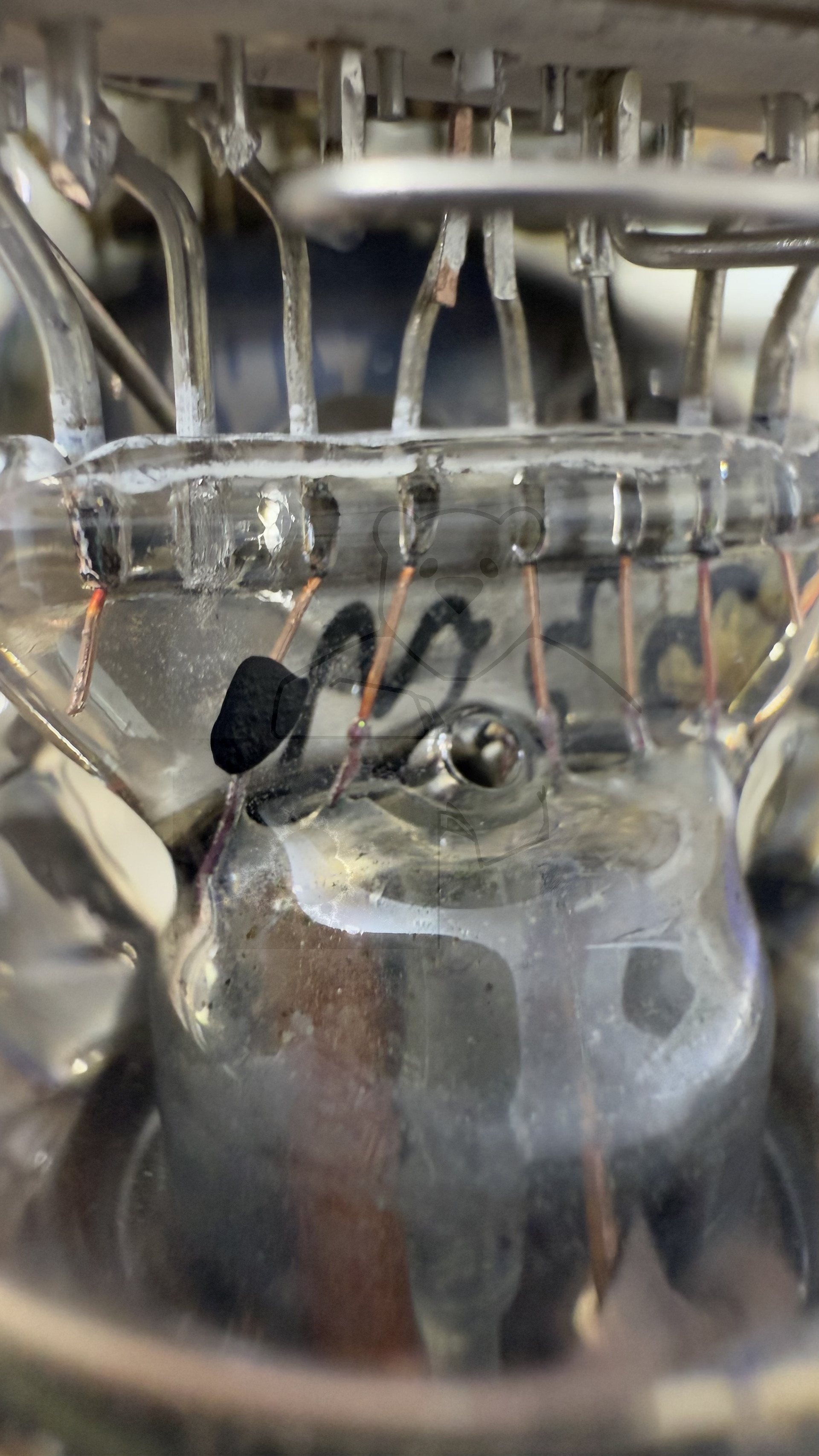

🔎 Beschreibung der Röhre: CL1

Name	CL1
Vergleichsname
Heizspannung (Volt)	13
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:08:53

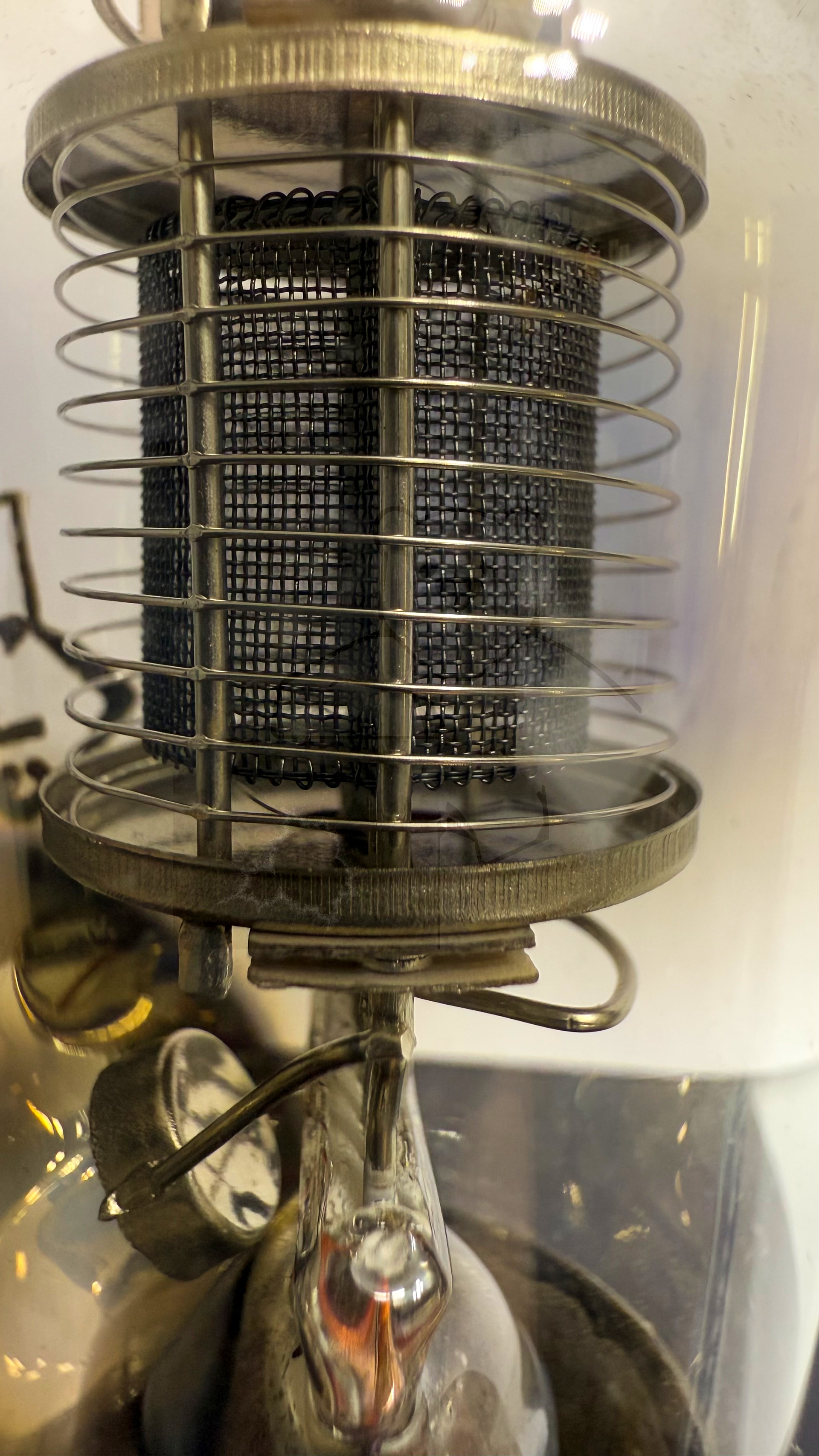

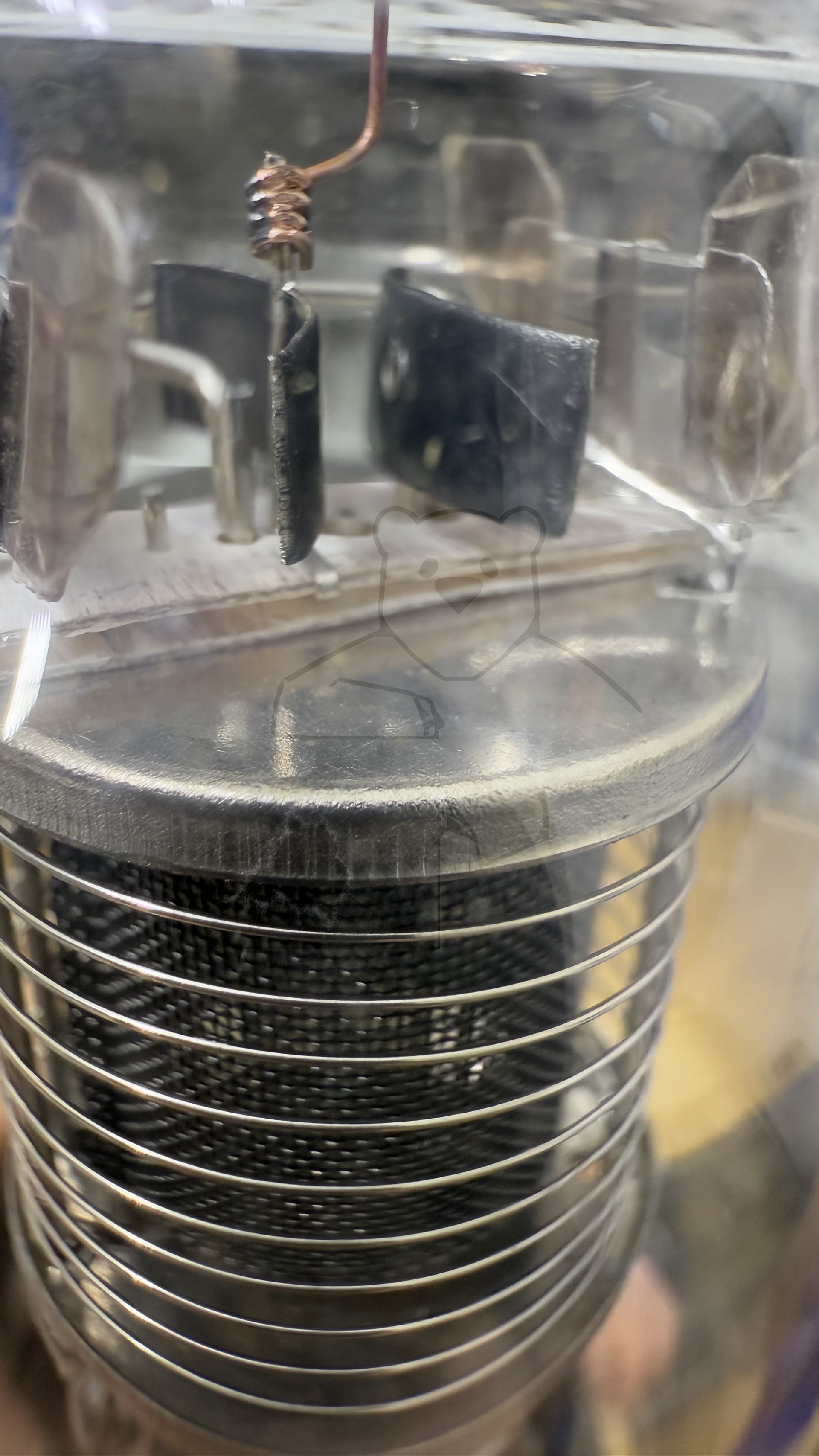

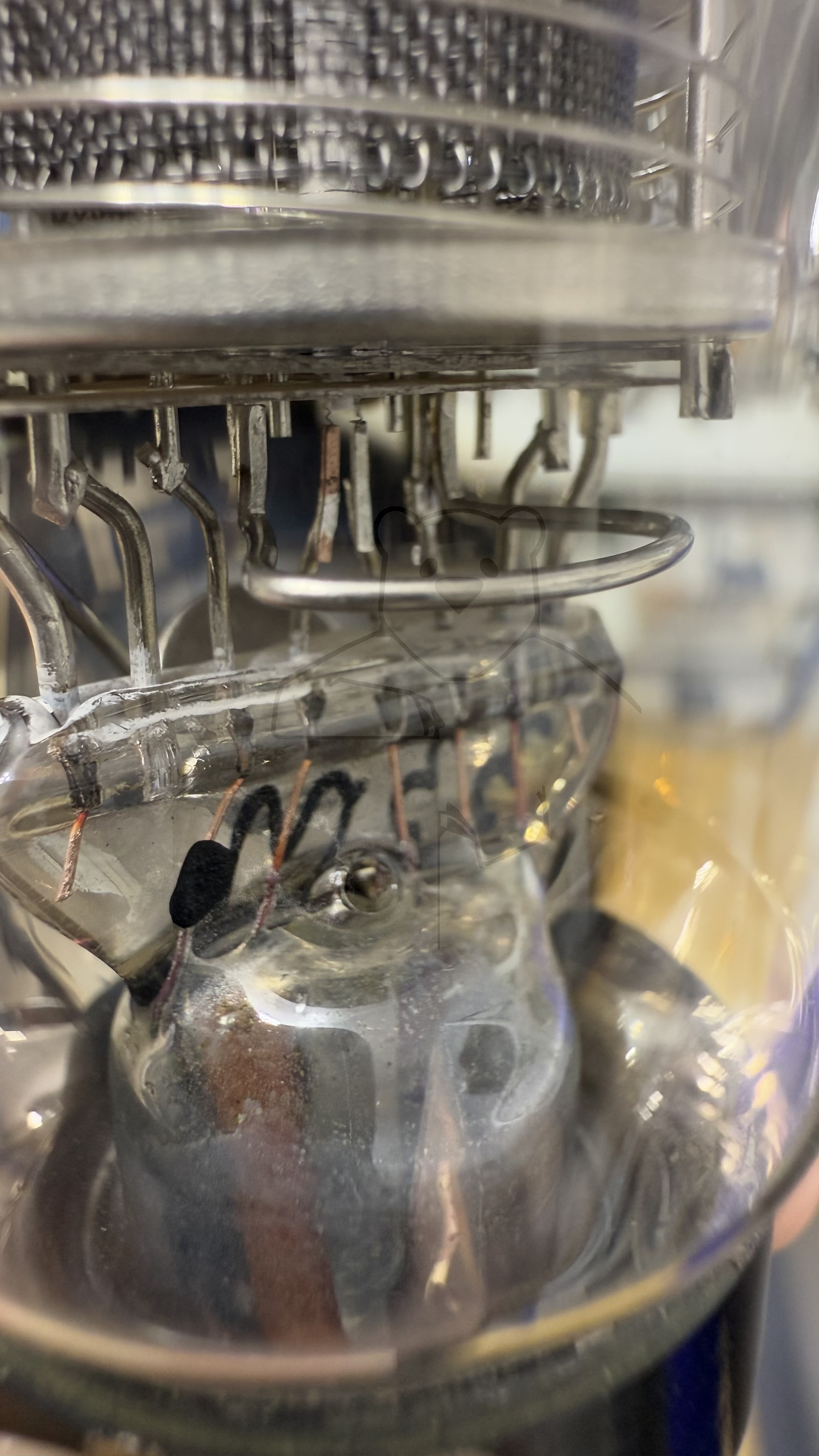

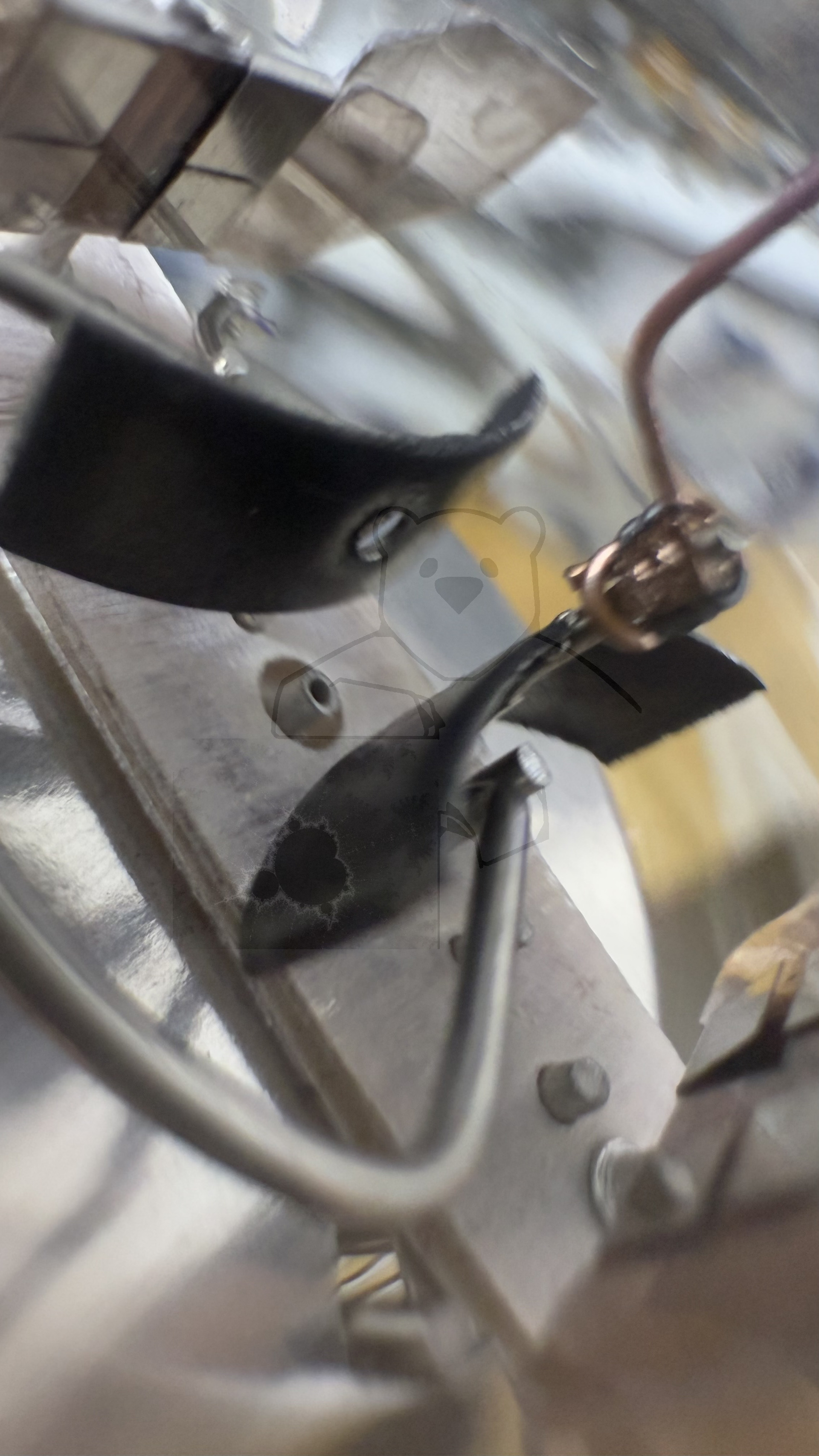

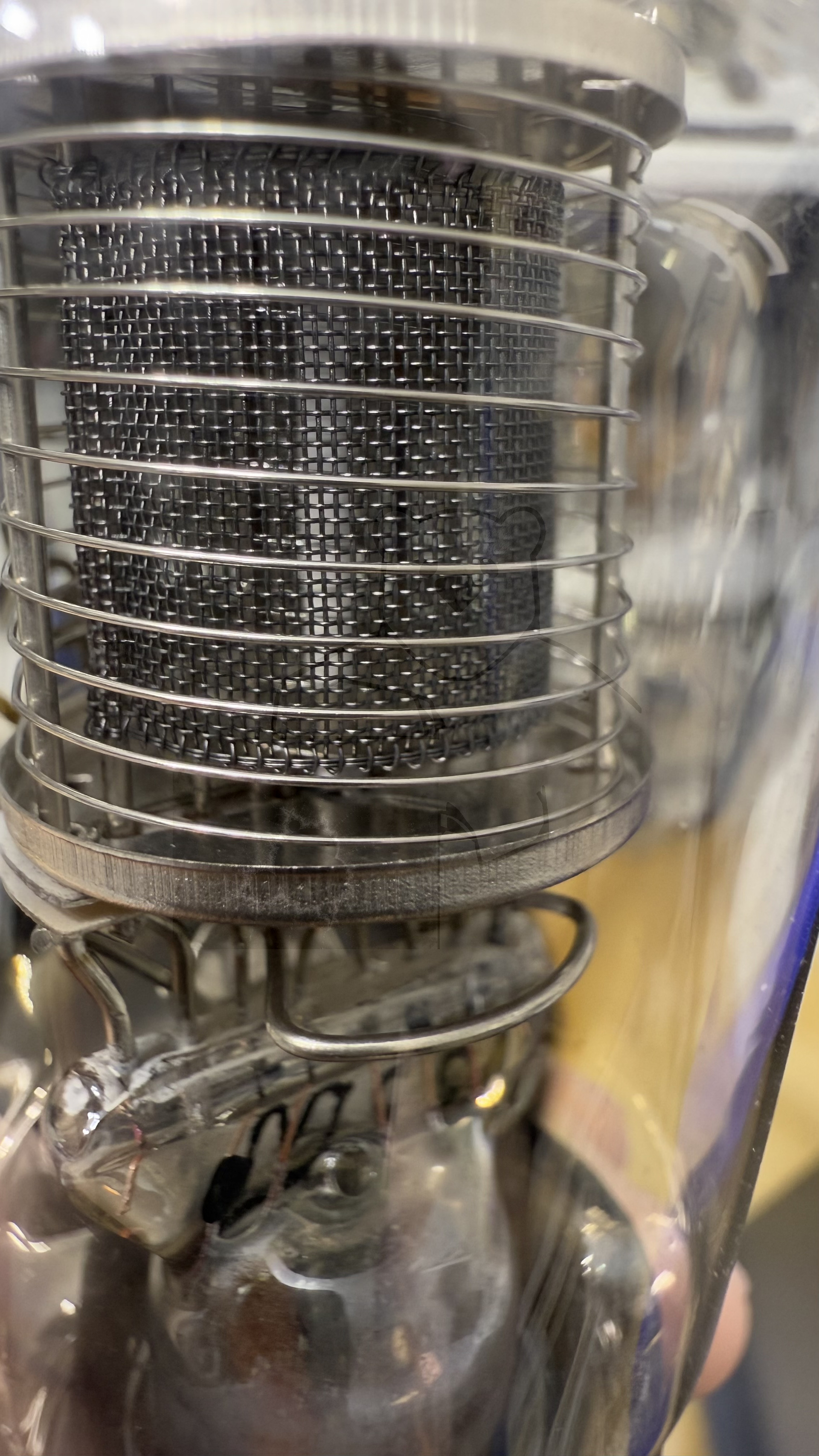

🔎 Beschreibung der Systeme für die Röhre: CL1

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

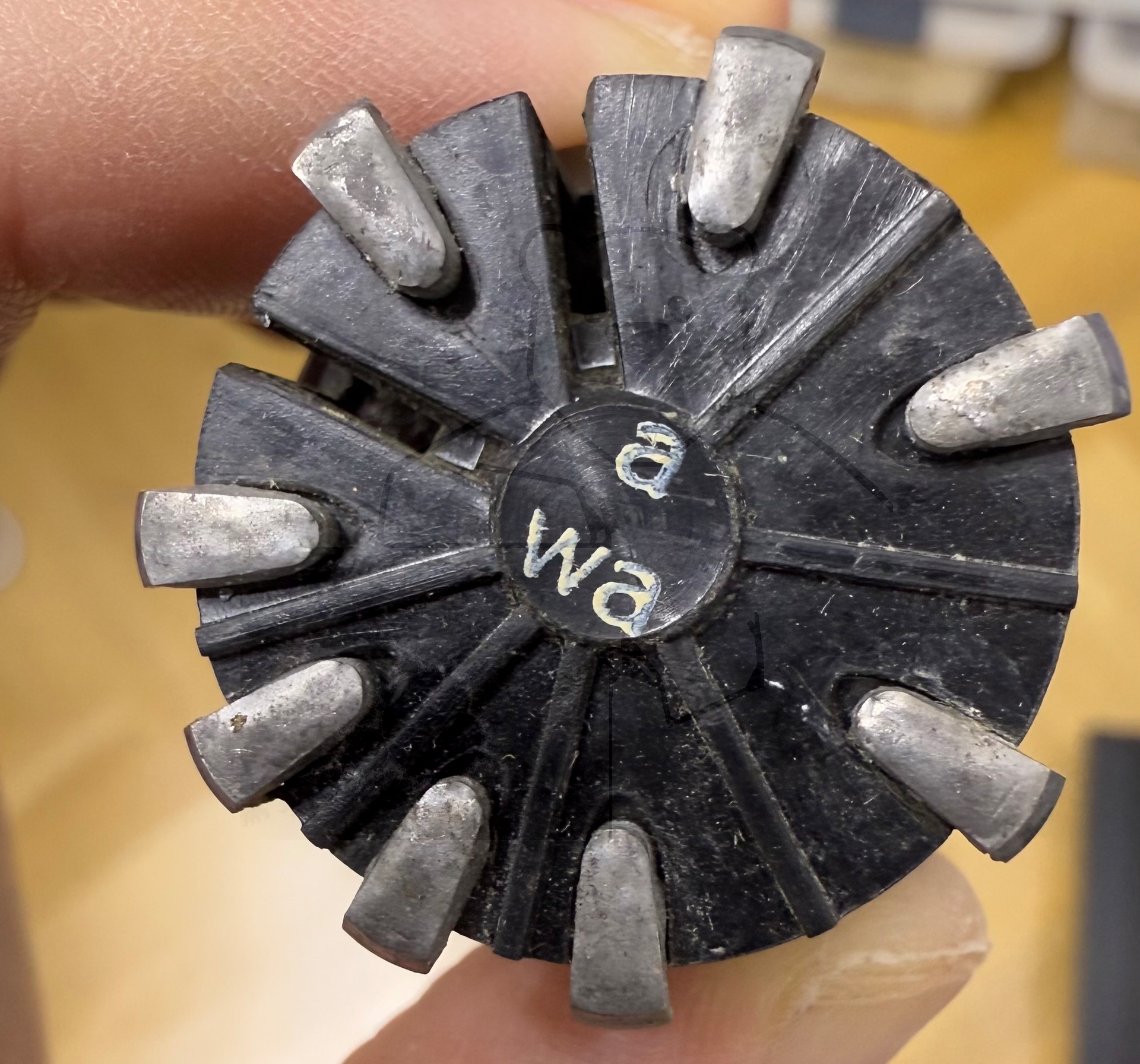

🔎 Sockelschaltung der CL1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CL1
Anwendung CL1 Miniwatt [www.tubedata.info].pdf (977 kB)
Anwendung CL1 Telefunken.pdf (102 kB)
Datenblatt CL1 Tungsram.pdf (114 kB)
Pruefkarte CL1 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte CL1 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
