Daten und Bilder der Röhre: VCL11

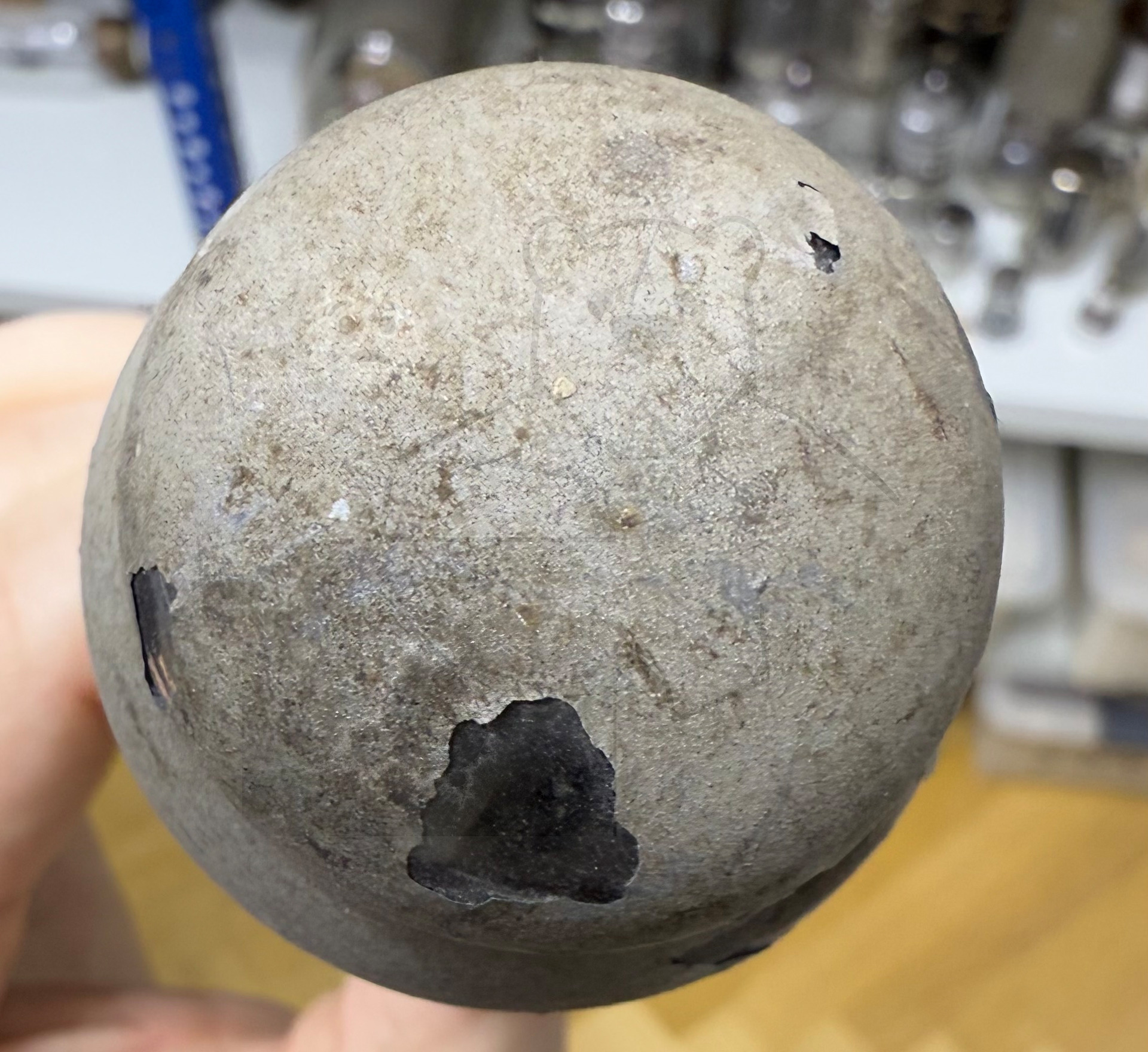

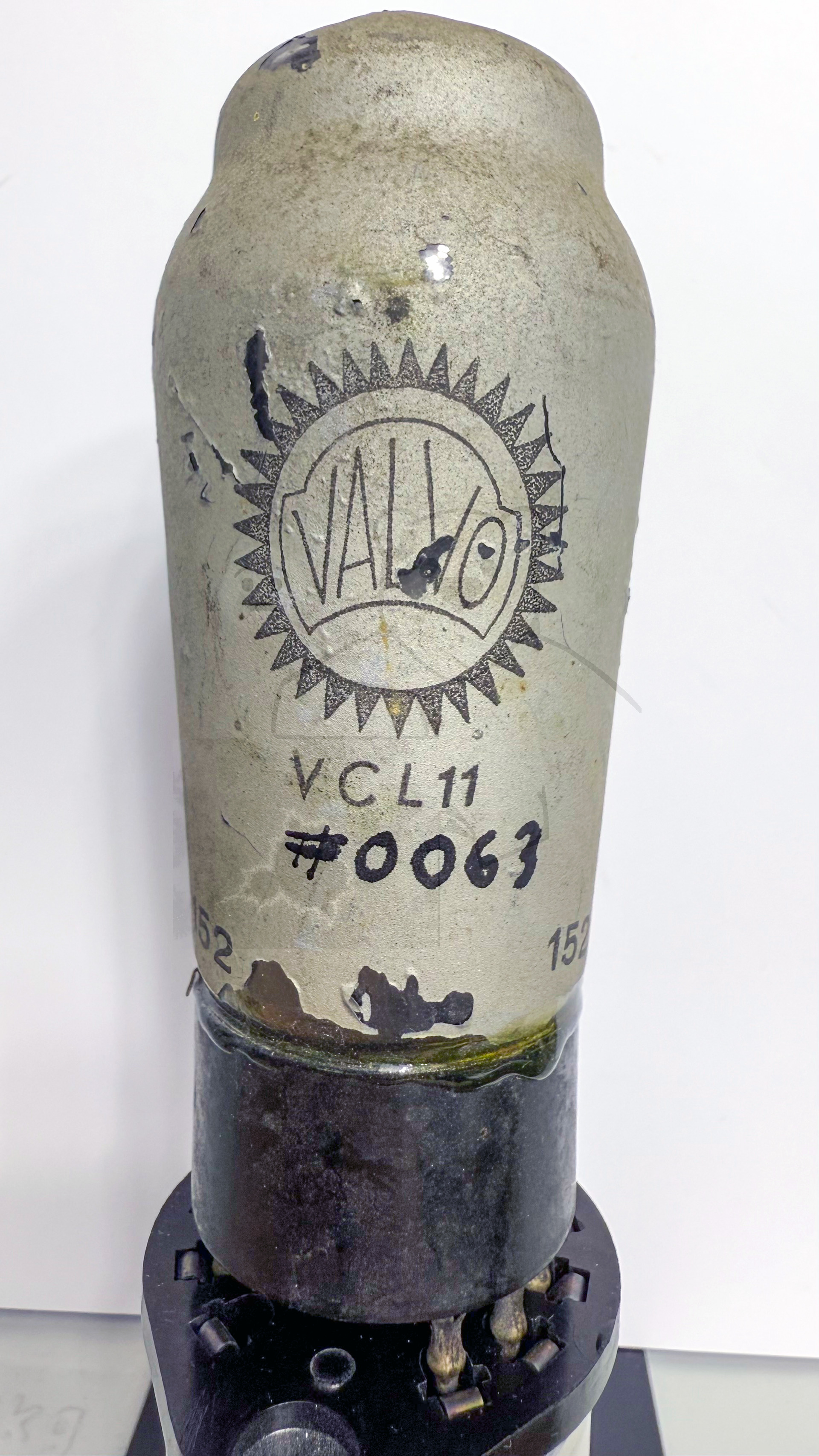

🔎 Beschreibung der Röhre: VCL11 Inventarnummer: 00063

Name	→ VCL11
Vergleichsname

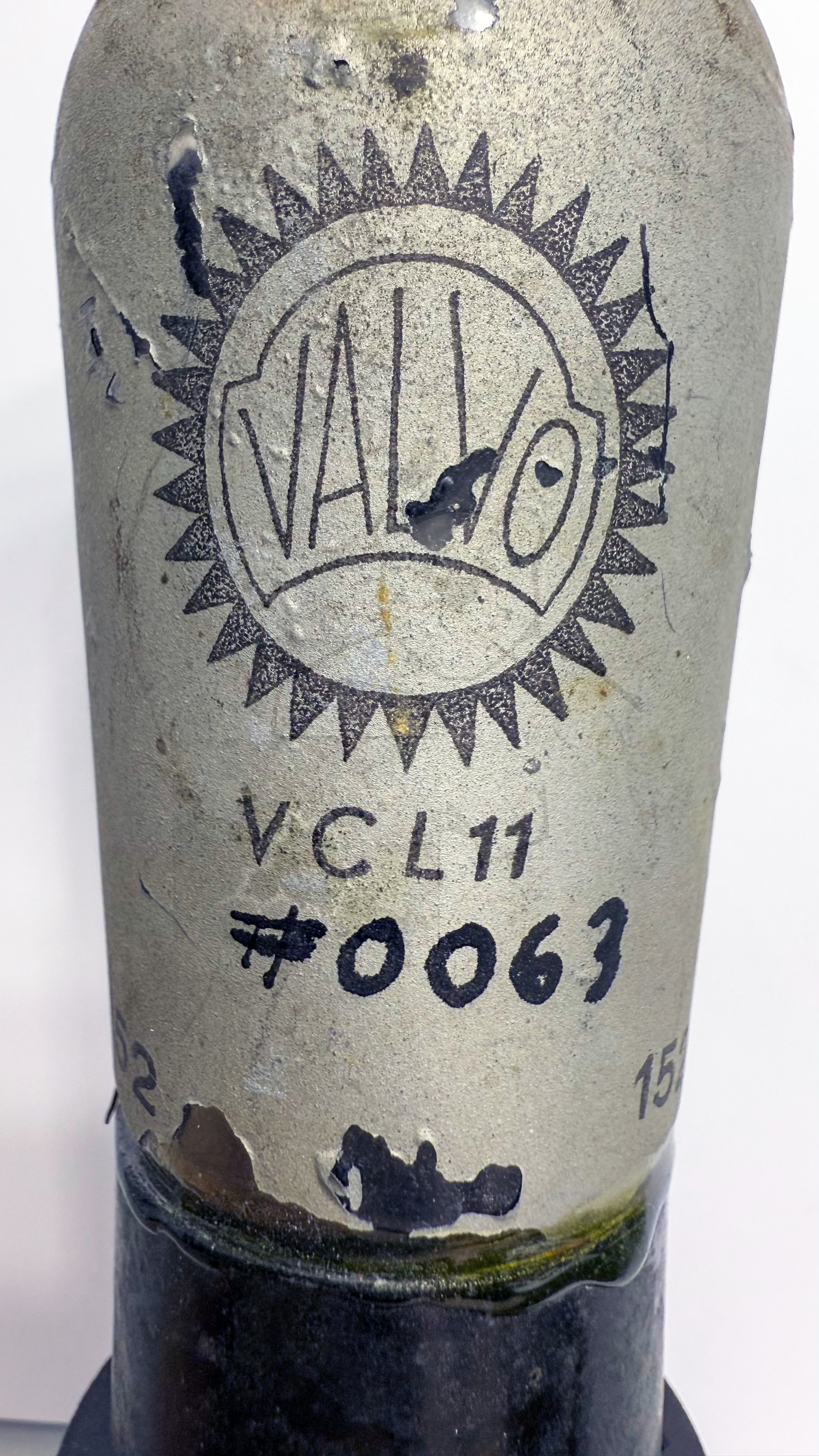

Hersteller	→ Valvo
Heizspannung (Volt)	90
Heizstrom (Ampère)	0,05
Art der Heizung	Indirekt

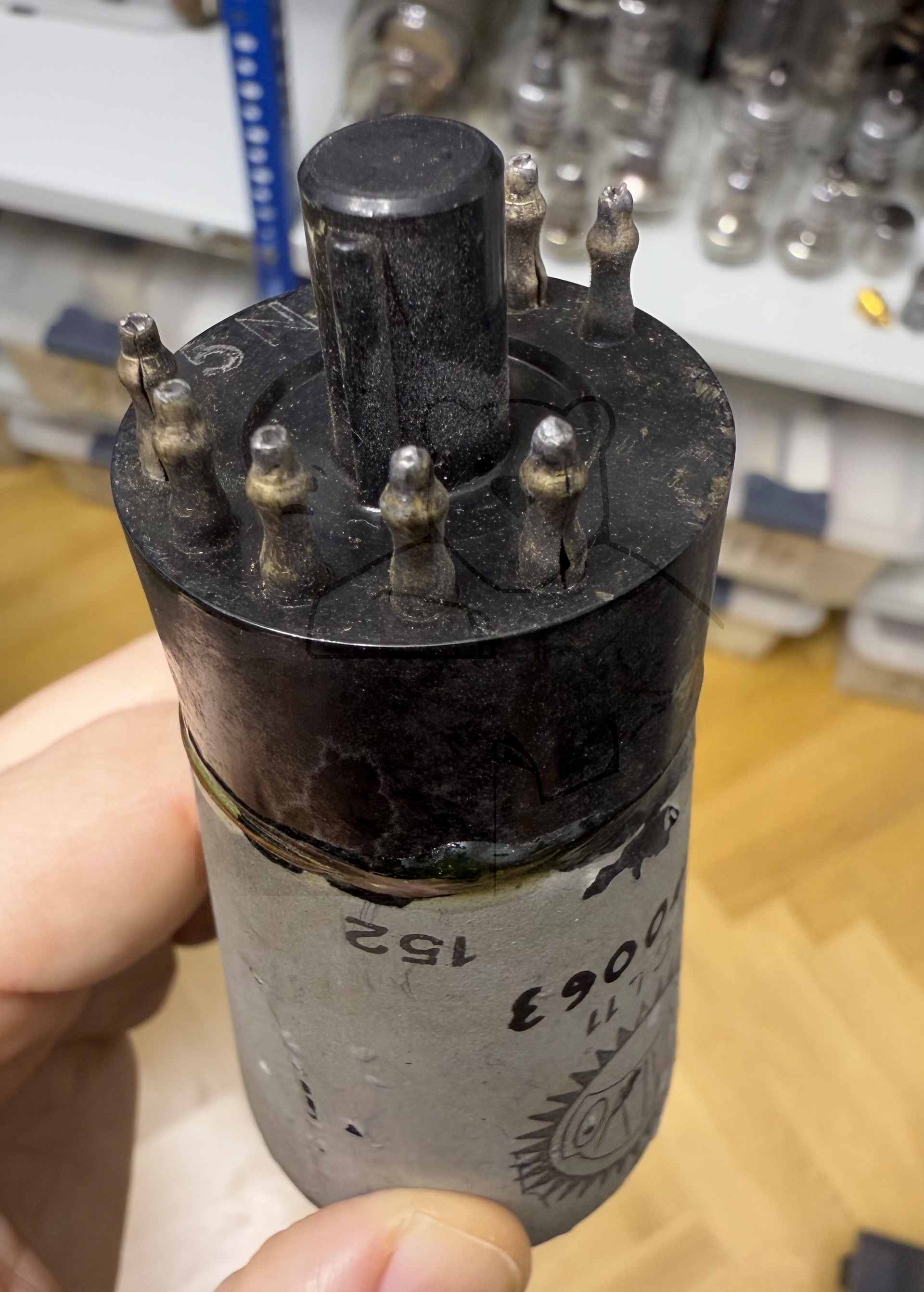

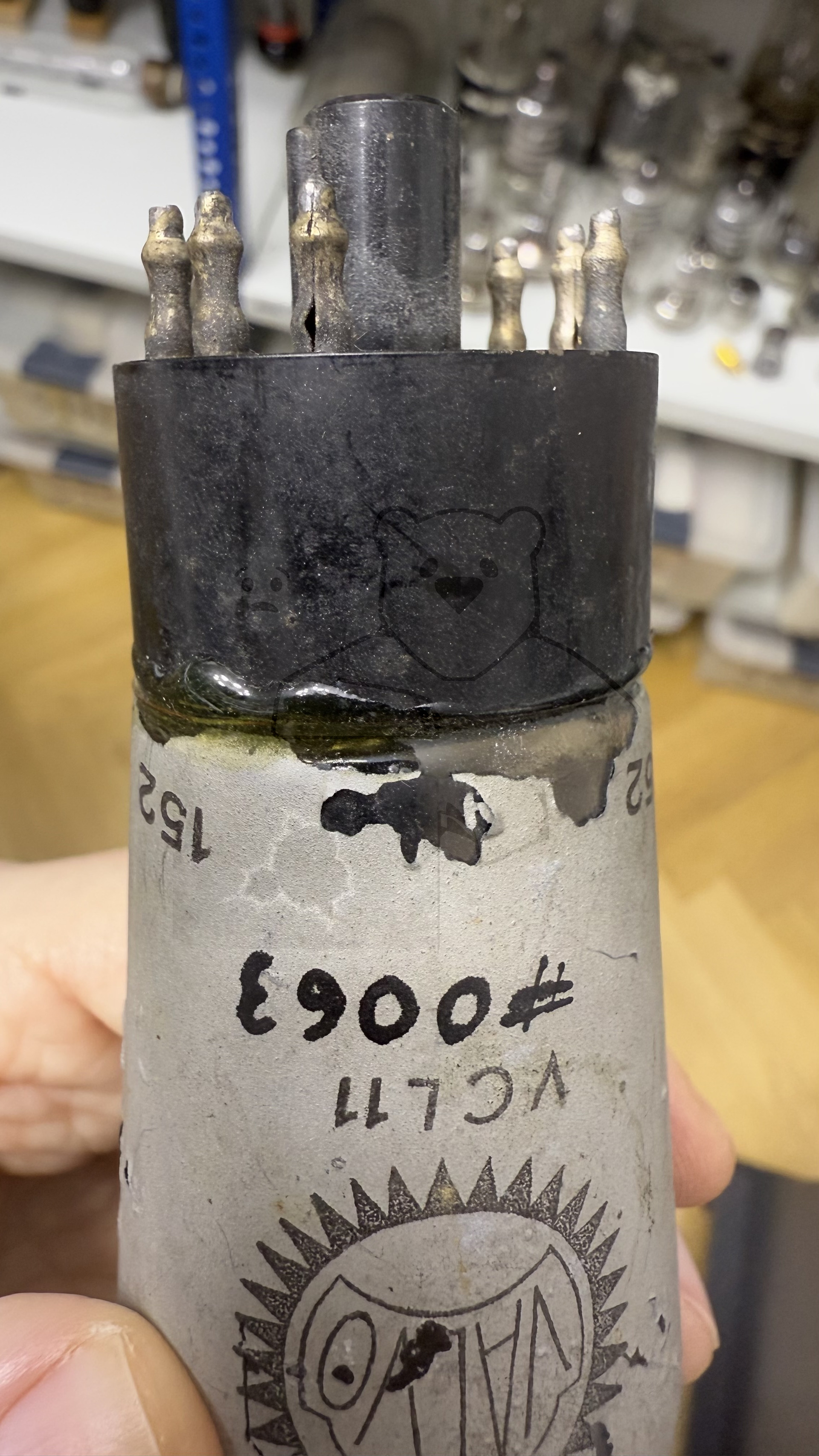

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp
Informationen	Diese Röhre gehört zu der Erstbestückung eines Volksempfängers. Da der Bau dieser Geräte subventioniert war, sind alle (damals) teueren Bauteile markiert worden, um einen Weiterverkauf zu verhindern.

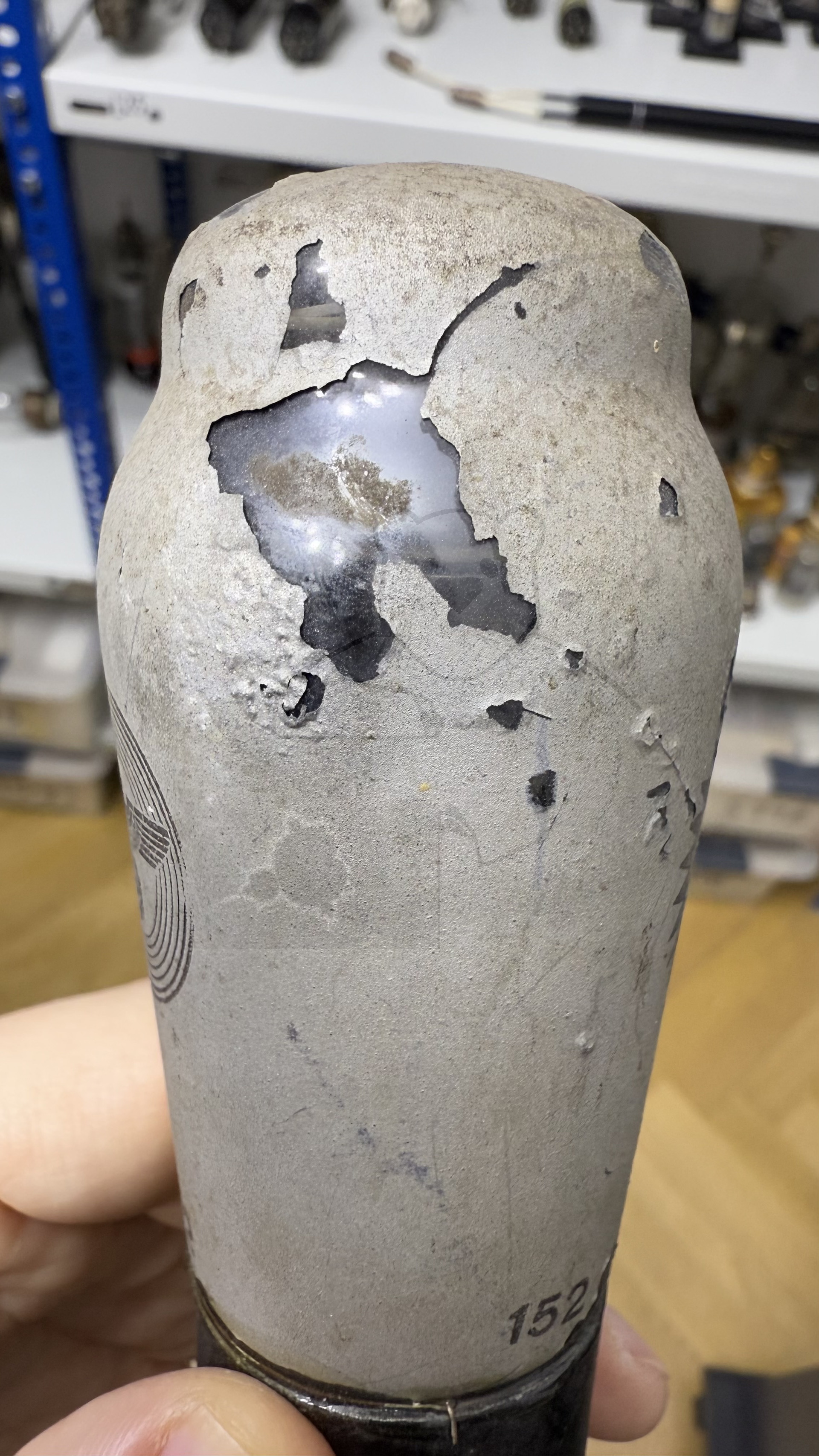

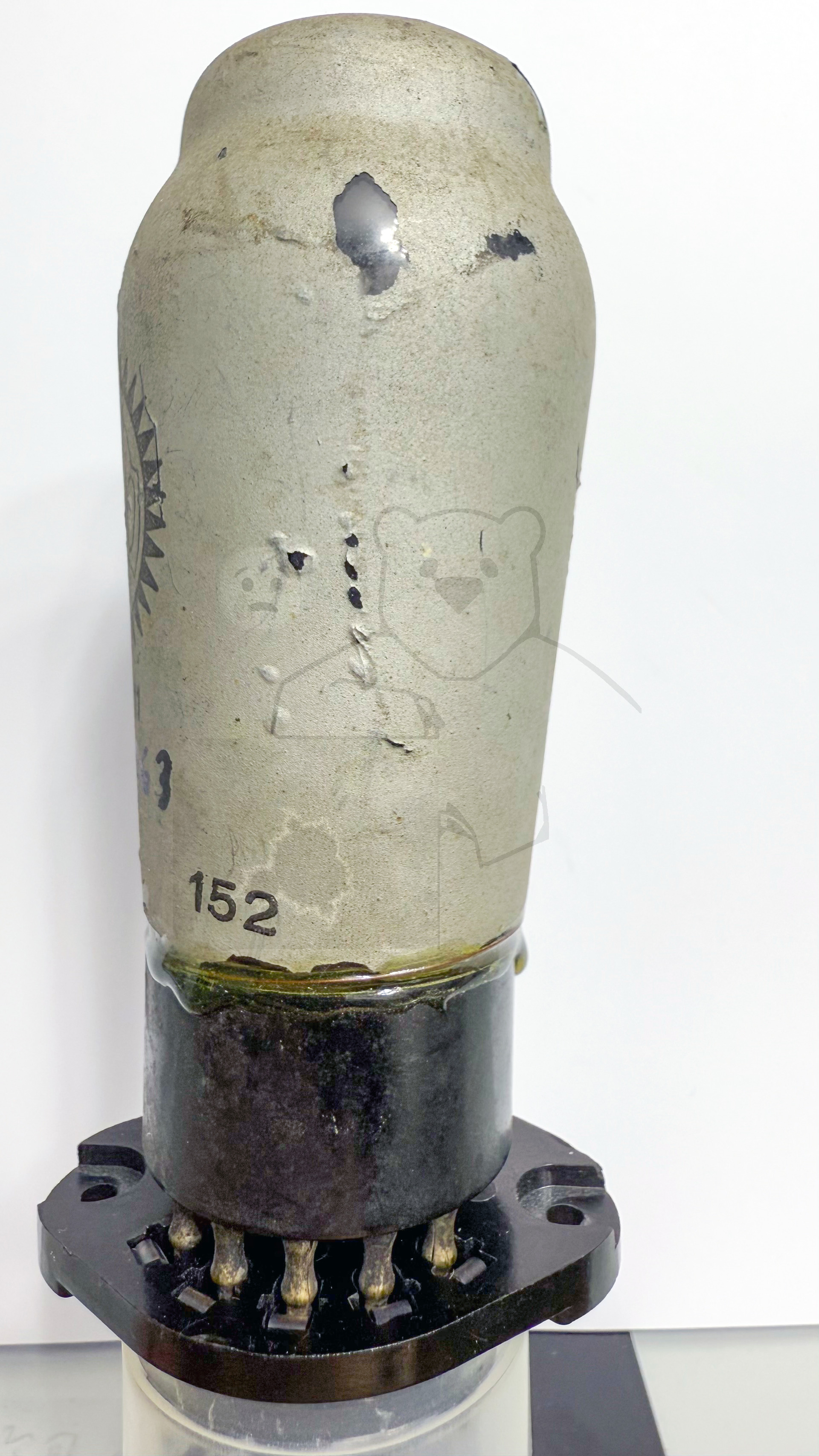

Kenn Nummer	152

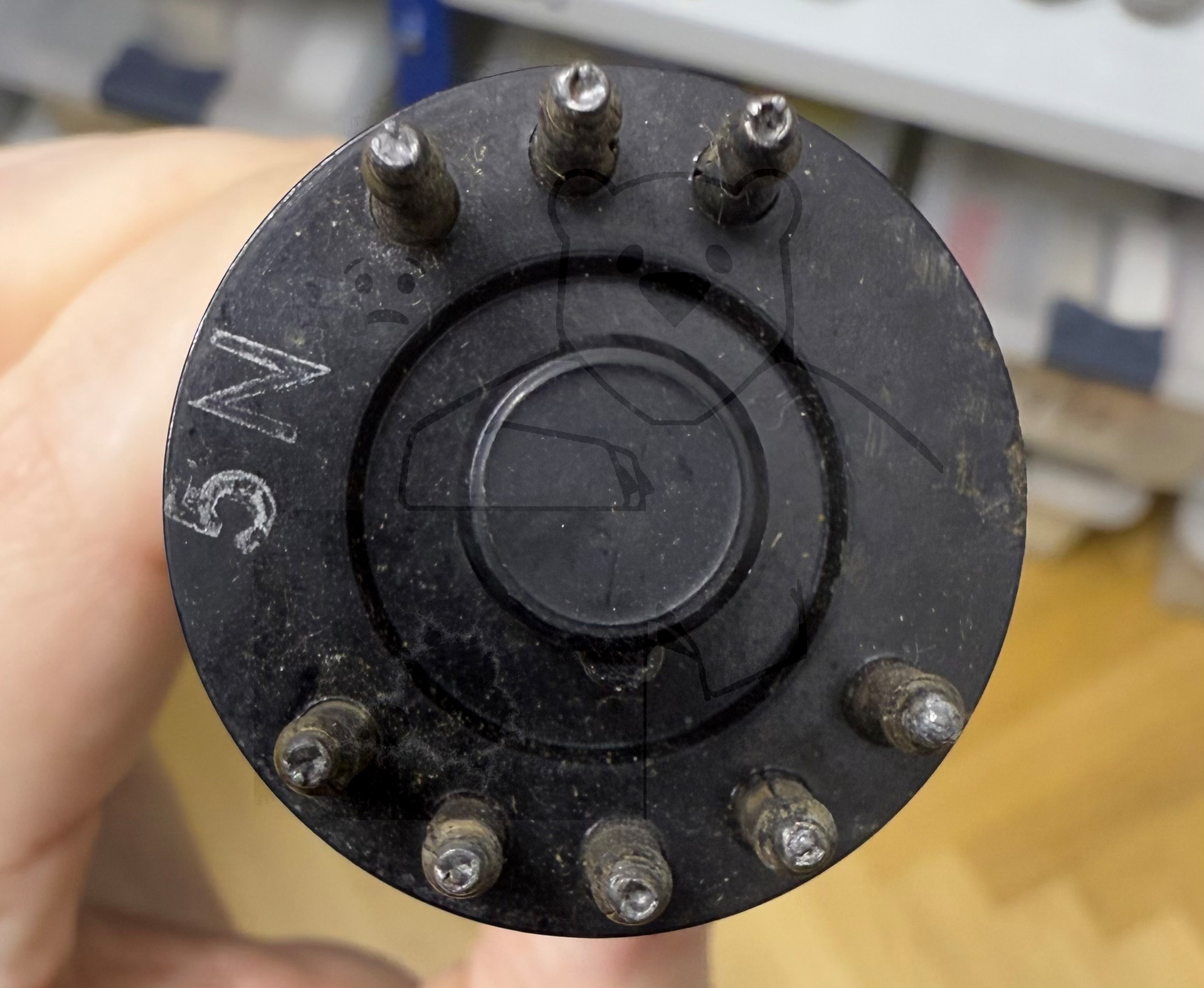

Ätz- Produktionscode	5N
Serien Nummer
Verpackung
Getestet

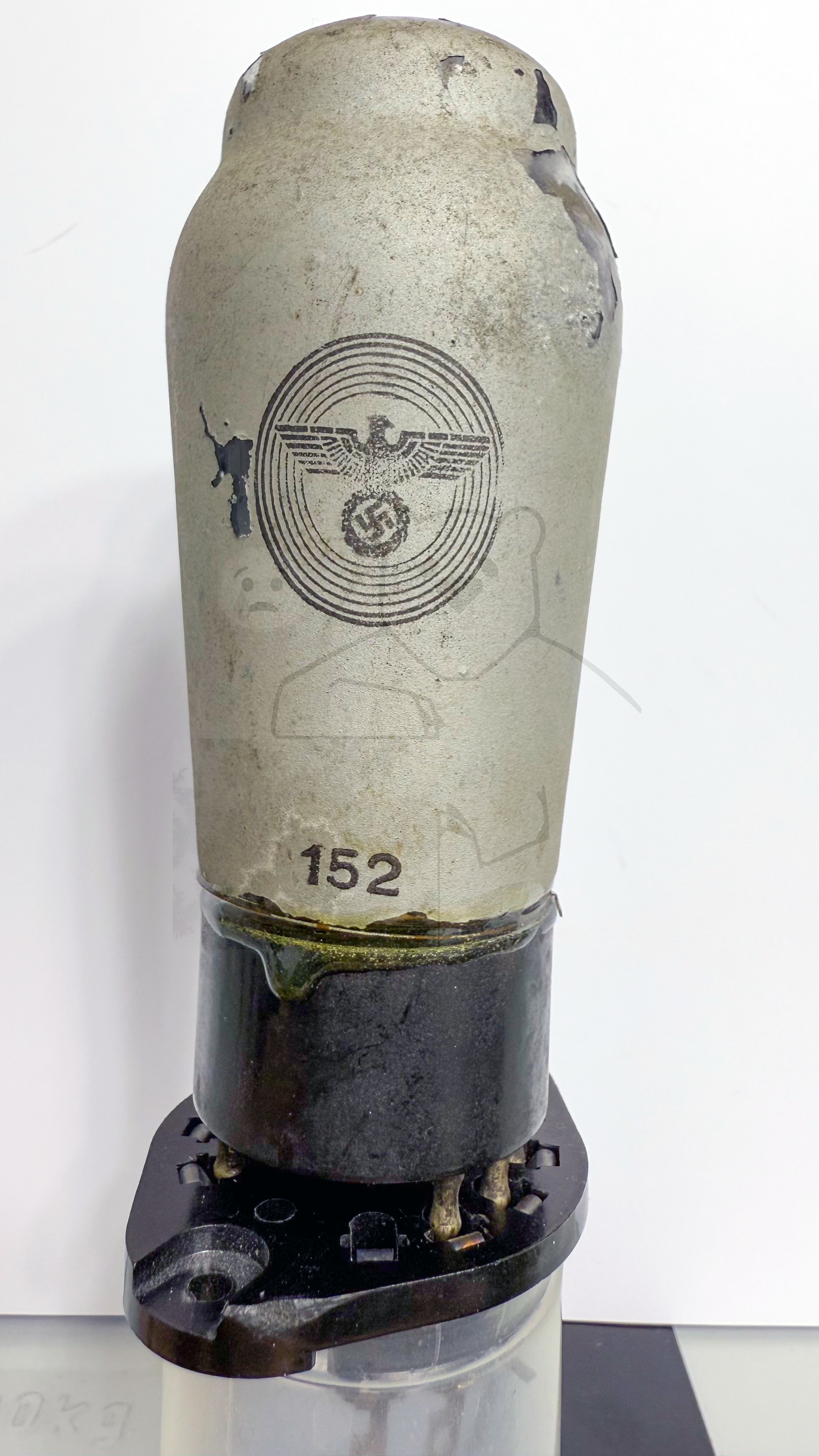

Hoheitszeichen	Reichsadler Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L16a

🔎 Beschreibung der Systeme für die Röhre: VCL11

	System 1	System 2
Kathode	8	8
Gitter 1	7	5
Gitter 2		4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
