Daten und Bilder der Röhre: Unbekannte Pentode Französischer Produktion

🔎 Beschreibung der Röhre: Unbekannte Pentode Französischer Produktion Inventarnummer: 00054

Name	→ Unbekannte Pentode Französischer Produktion 📺 Mit Video
Vergleichsname
Hersteller	→ Unbekannter Hersteller
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp	Vermutlich aus Franzsösischer Produktion? Wer kann genauere Angaben machen.

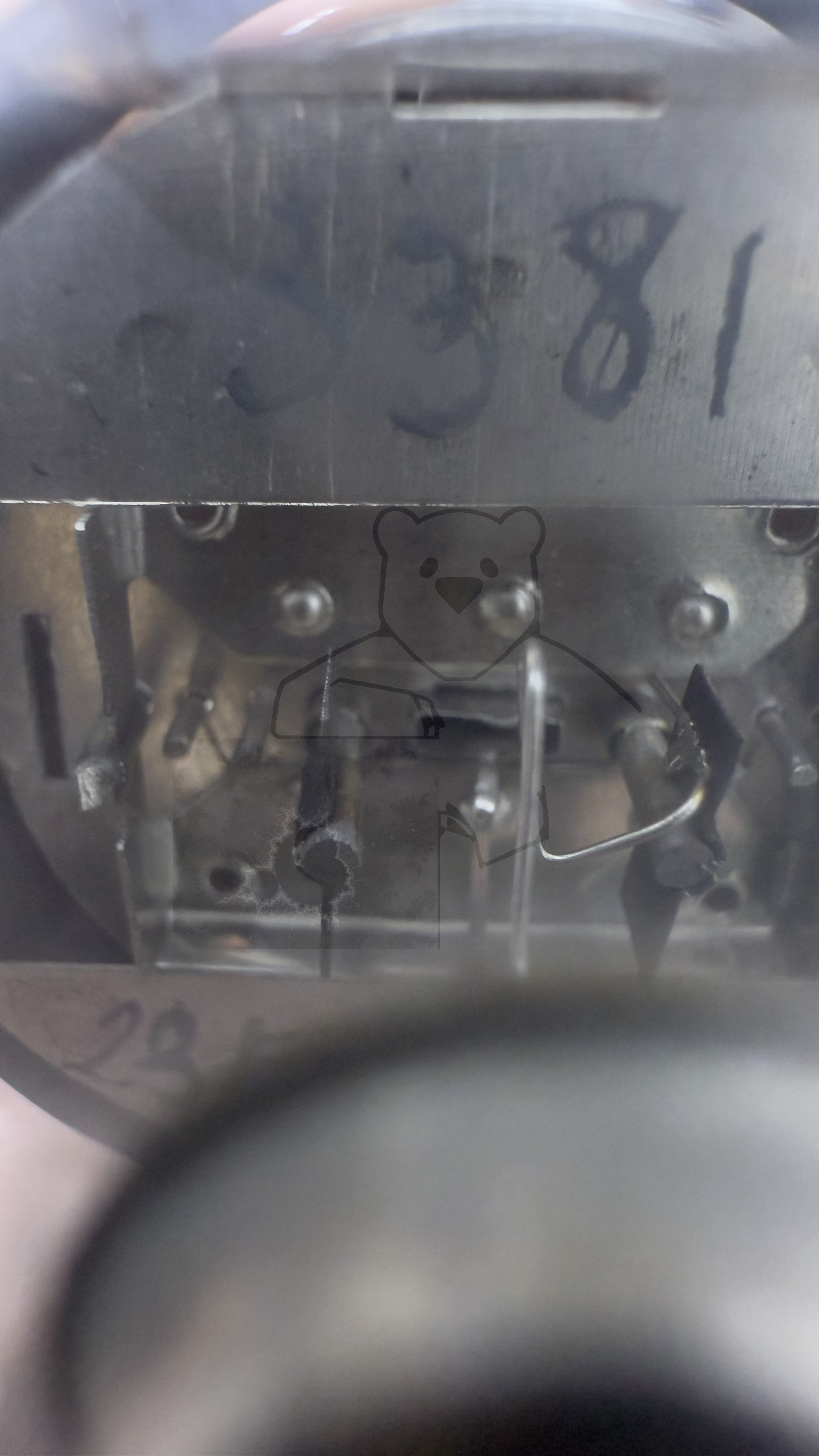

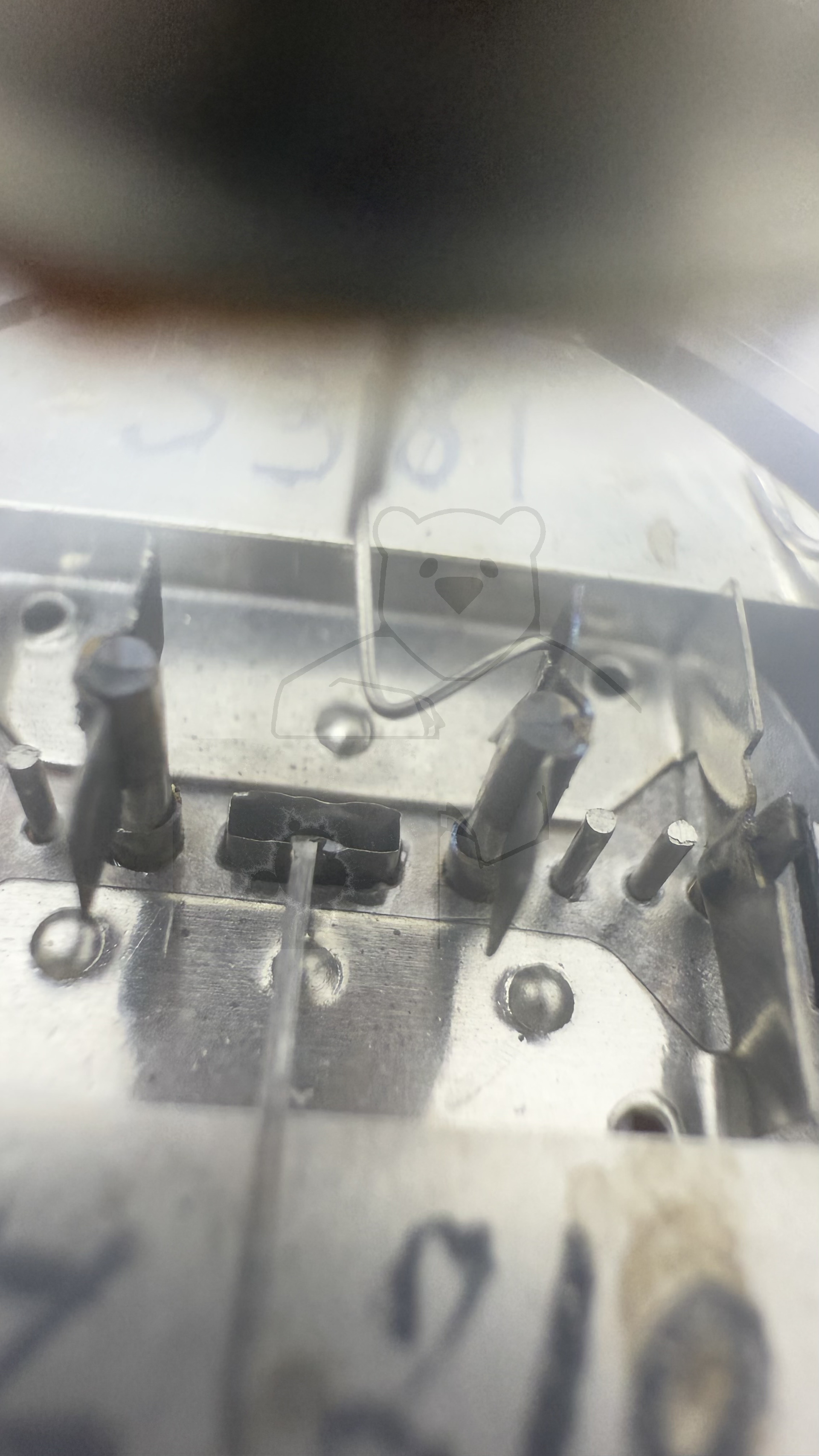

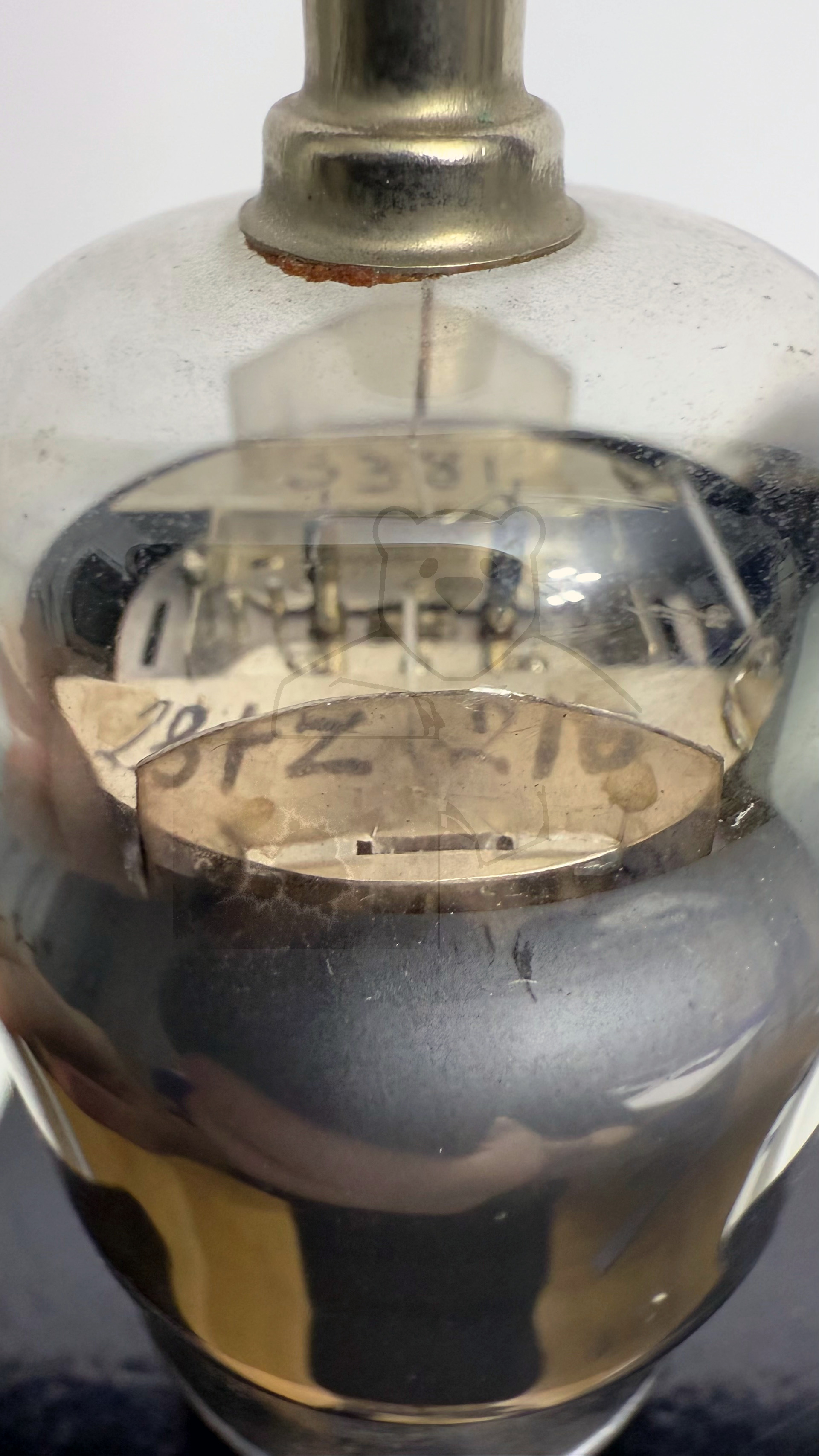

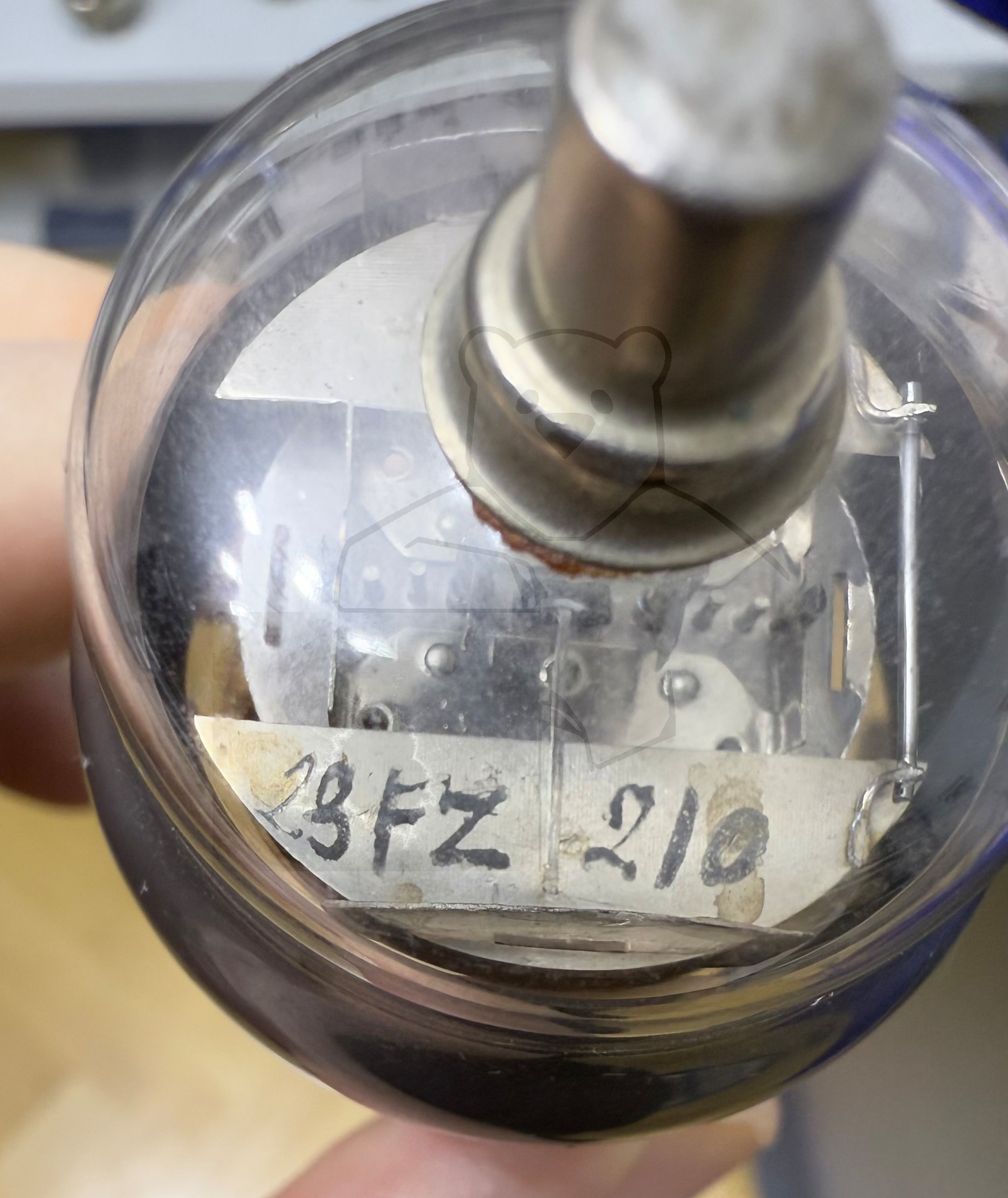

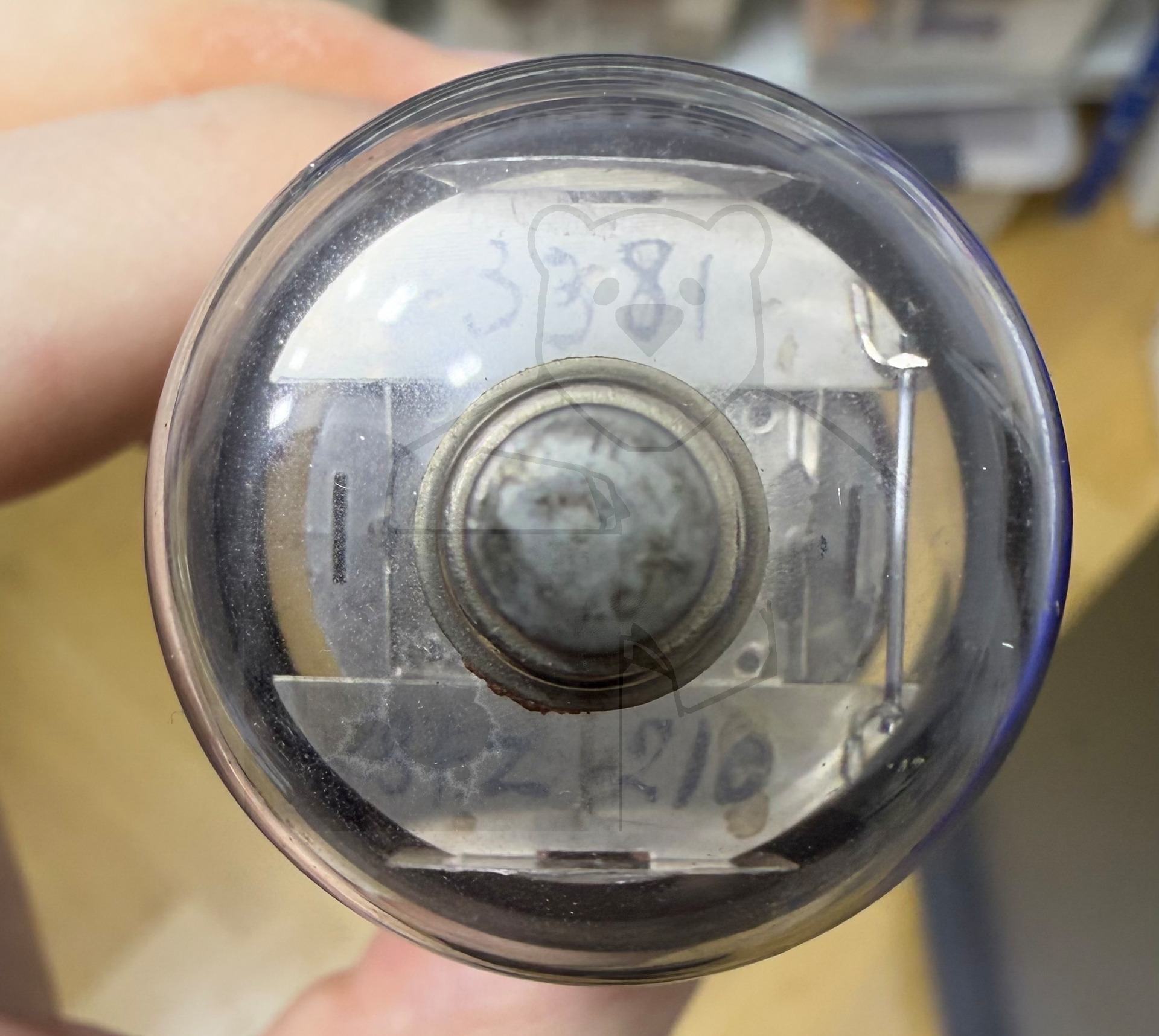

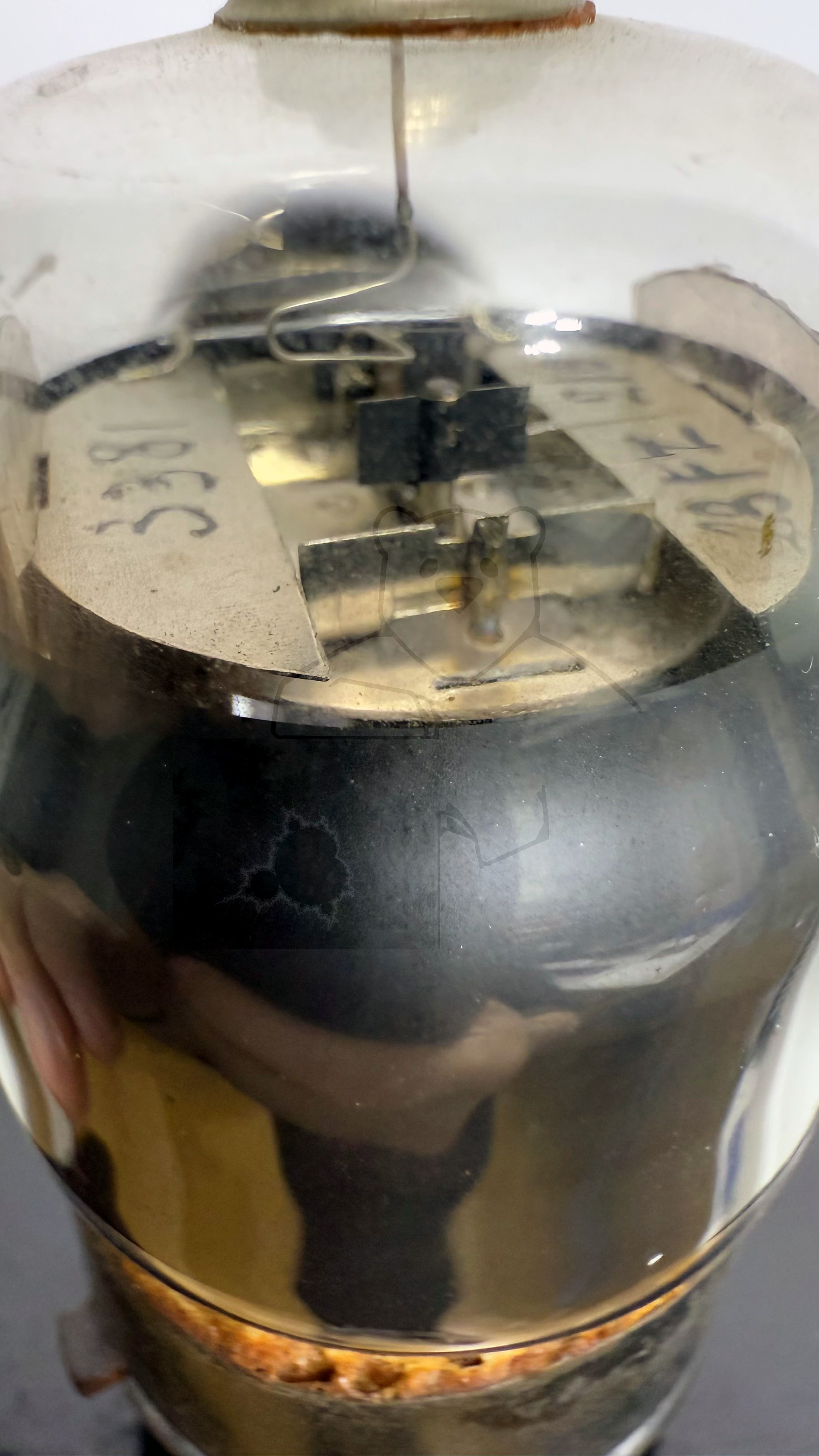

Informationen	In der Röhre: 23FZ 210 - 3381 → „Aus der Saarbrücker Sammlung“
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S113

🔎 Beschreibung der Systeme für die Röhre: Unbekannte Pentode Französischer Produktion

	System 1
Kathode	5
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	4, 6
Abschirmung
Funktion	→ Pentode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

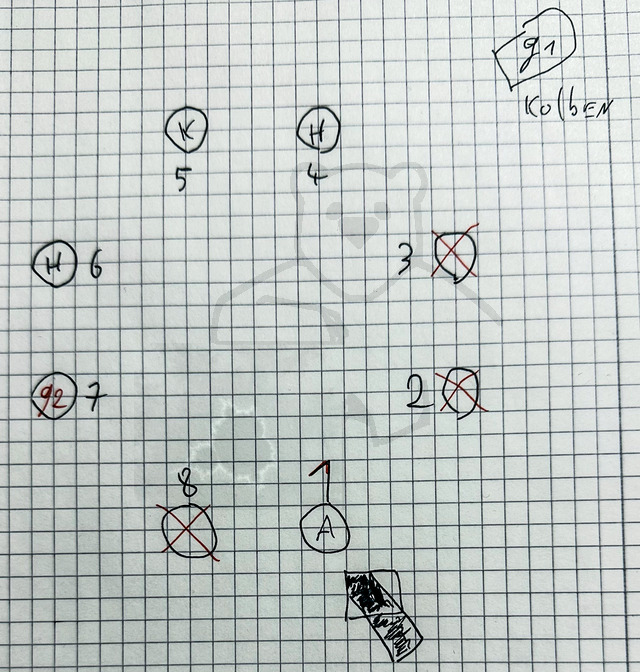

🔎 Sockelschaltung der Unbekannte Pentode Französischer Produktion

Bildquelle: Zeichnung Patric Sokoll
