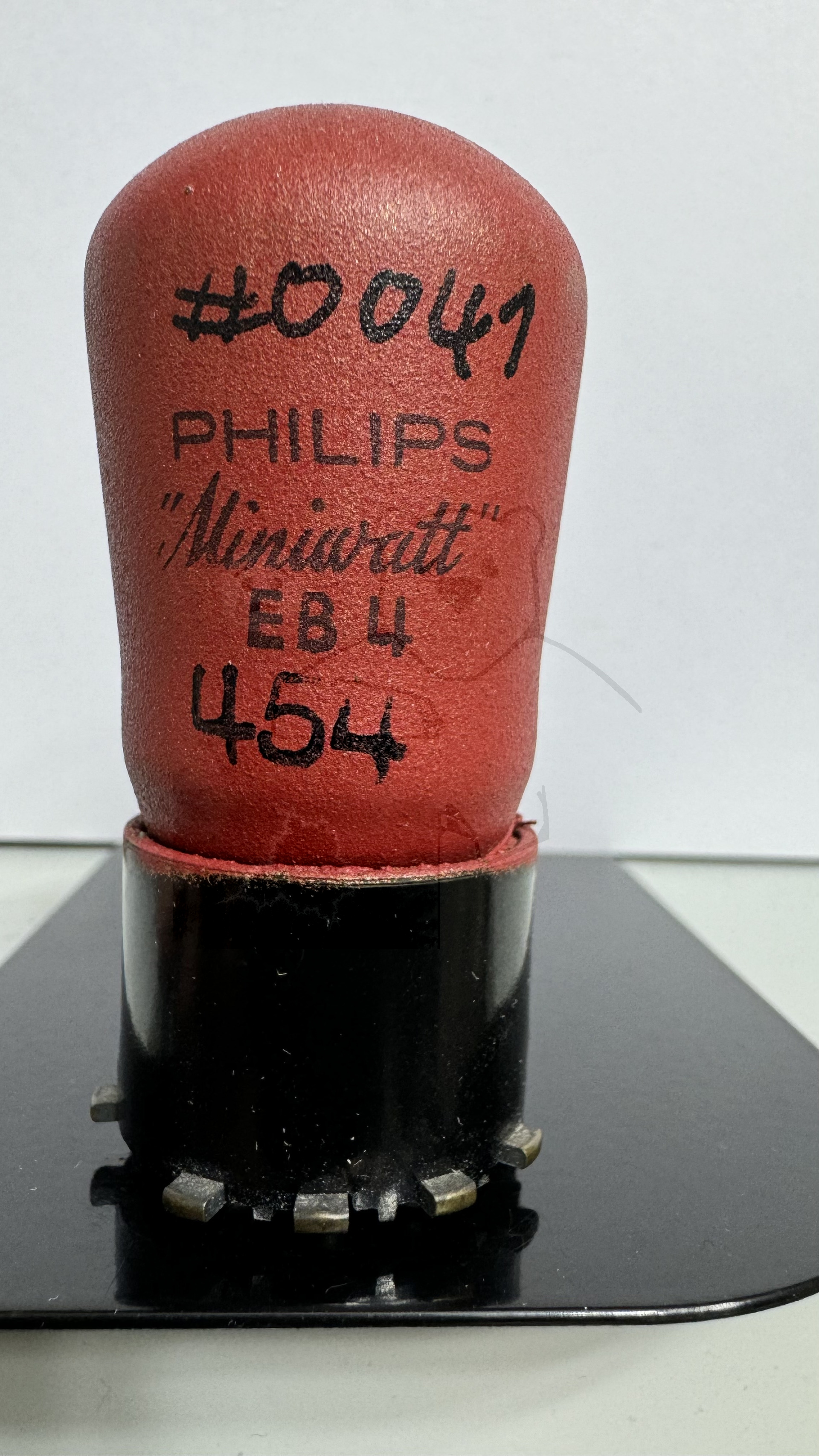

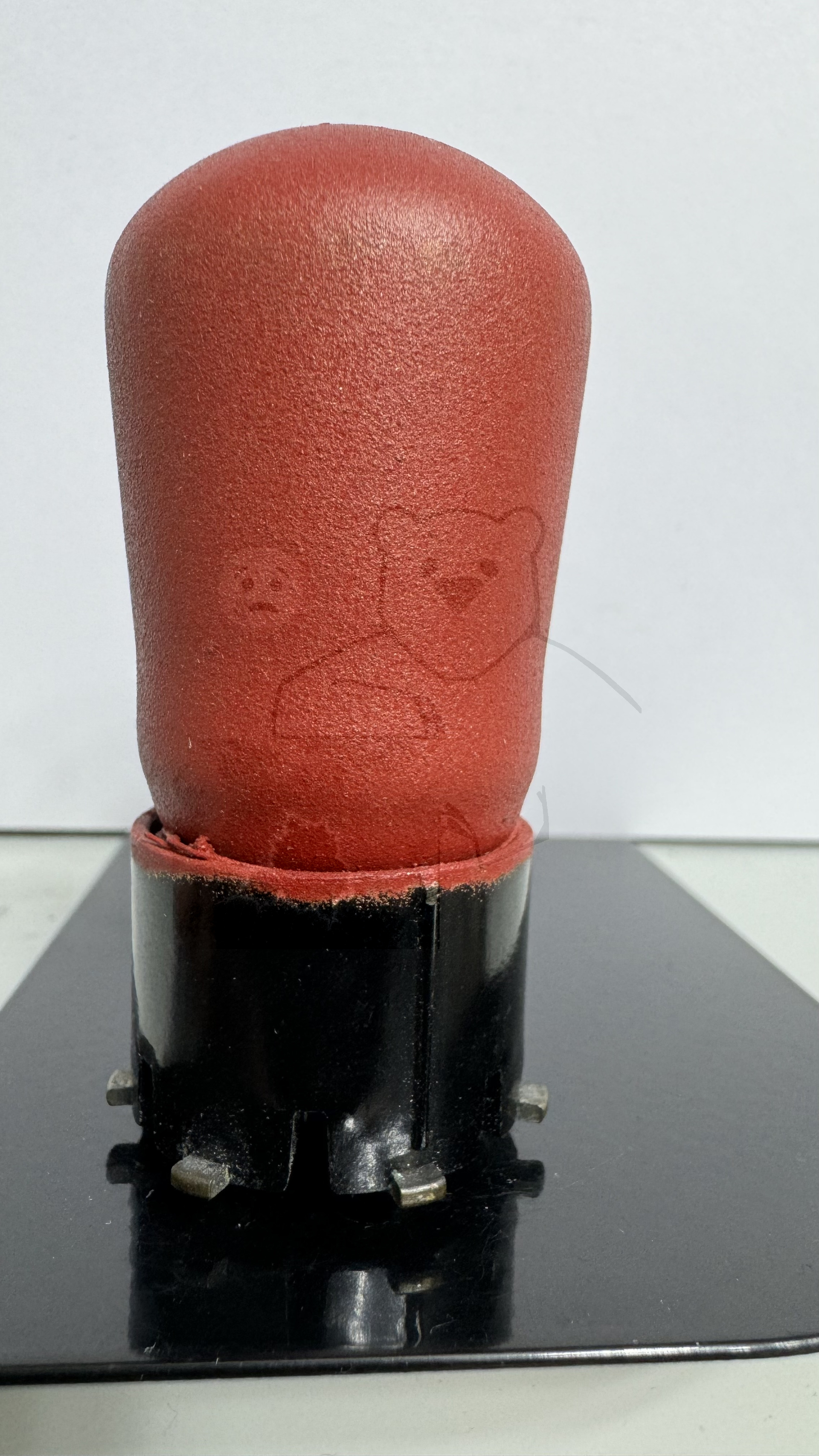

Daten und Bilder der Röhre: EB4

🔎 Beschreibung der Röhre: EB4 Inventarnummer: 00041

Name	→ EB4
Vergleichsname
Hersteller	→ Philips
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

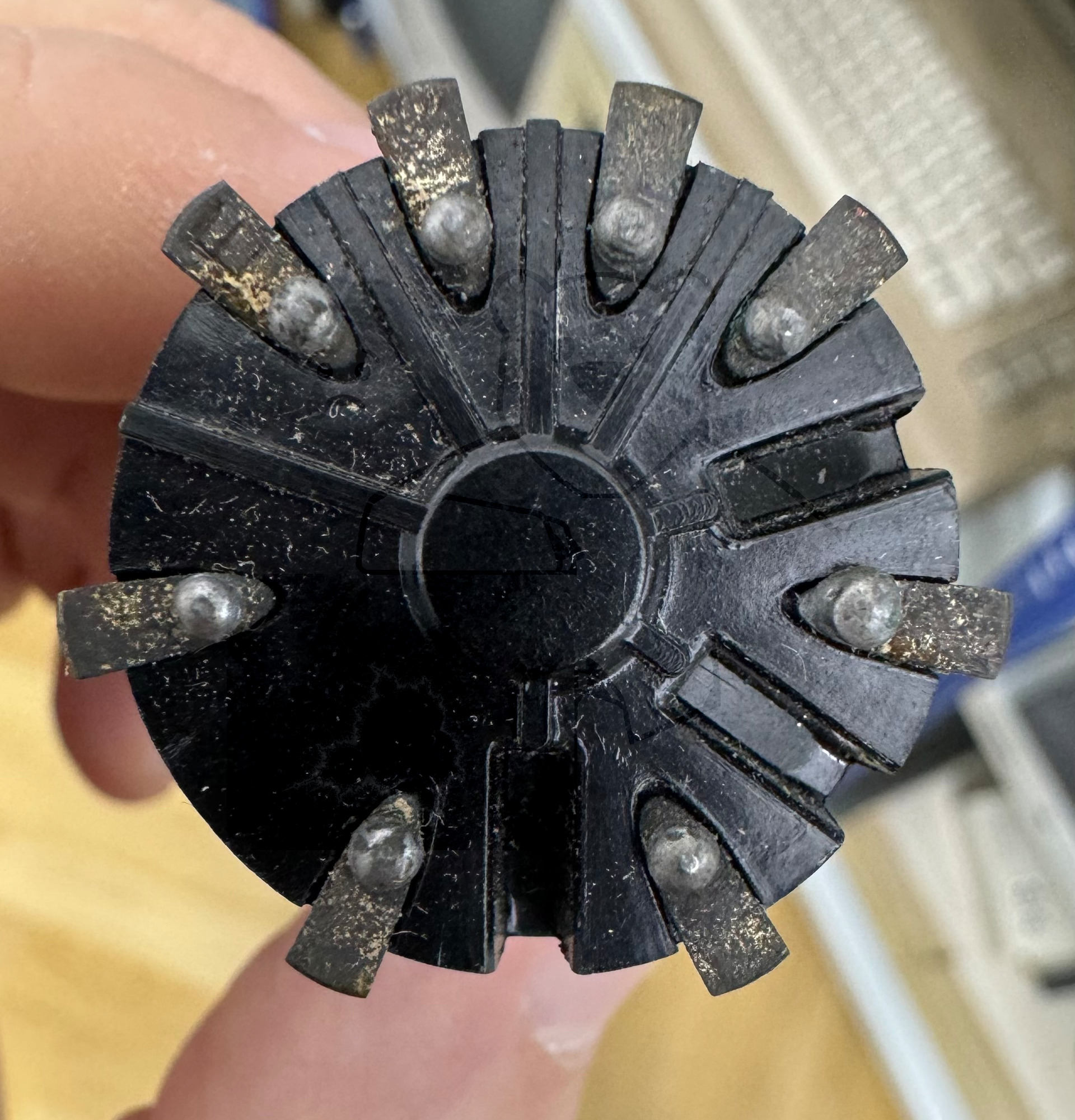

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	454
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: EB4

	System 1	System 2
Kathode	4	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	7
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	1	1
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EB4

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EB4
Anwendung EB4 Version 1.pdf (59 kB)
Anwendung EB4 Version 2 [www.tubedata.info].pdf (104 kB)
Anwendung EB4 Version 3 [www.tubedata.info].pdf (370 kB)
Anwendung EB4 Version 4 [www.tubedata.info].pdf (70 kB)
Anwendung EB4 Version 5 [www.tubedata.info].pdf (70 kB)
Anwendung EB4 Version 6 [www.tubedata.info].pdf (91 kB)
Datenblatt EB4 Philips.pdf (54 kB)
Pruefkarte EB4 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)
Pruefkarte EBC91 EB4 6BK6 6AT6 - Funke W19 Roehrenpruefer.pdf (156 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
