Daten und Bilder der Röhre: VC1

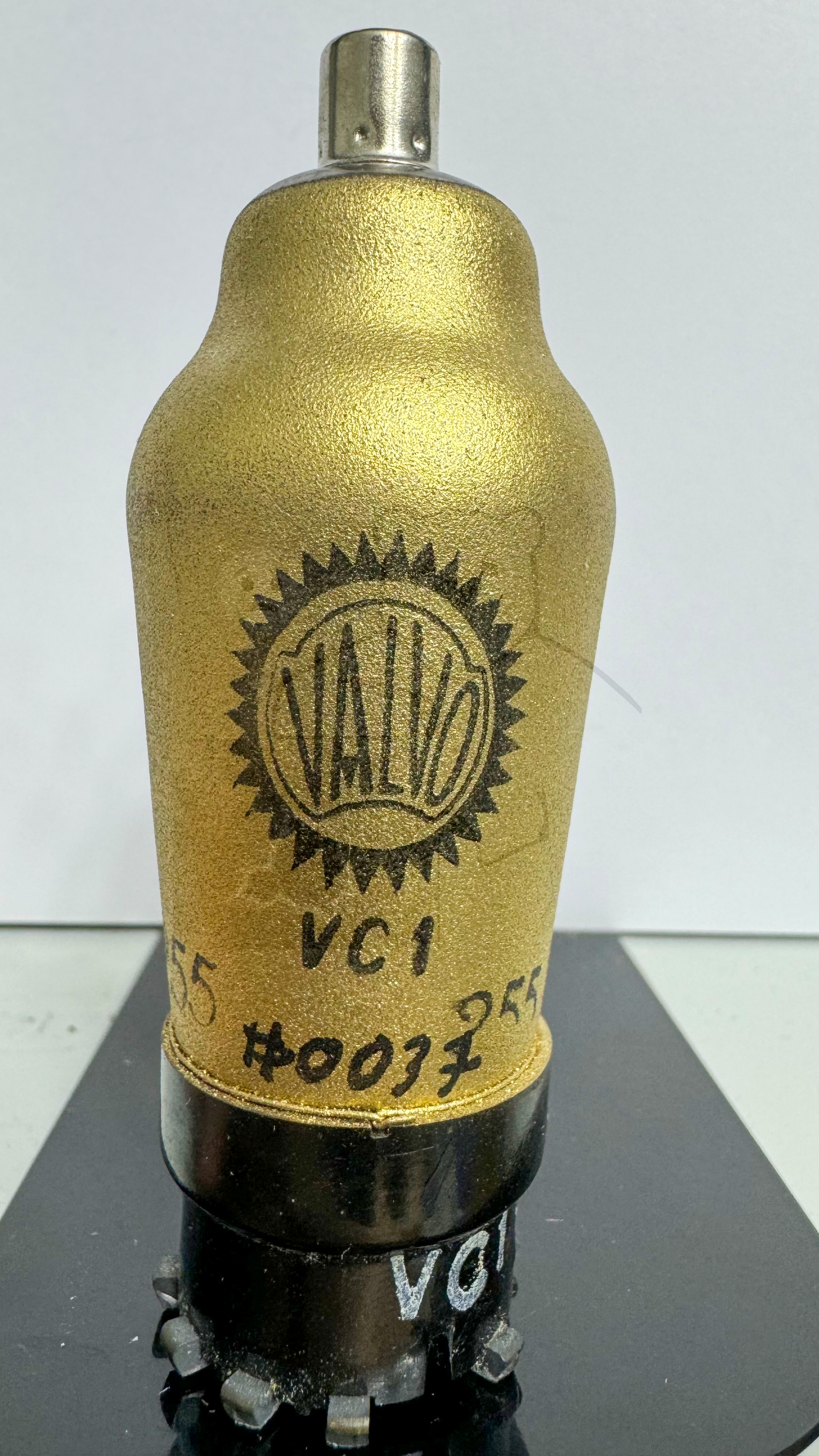

🔎 Beschreibung der Röhre: VC1 Inventarnummer: 00037

Name	→ VC1
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,05
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	255

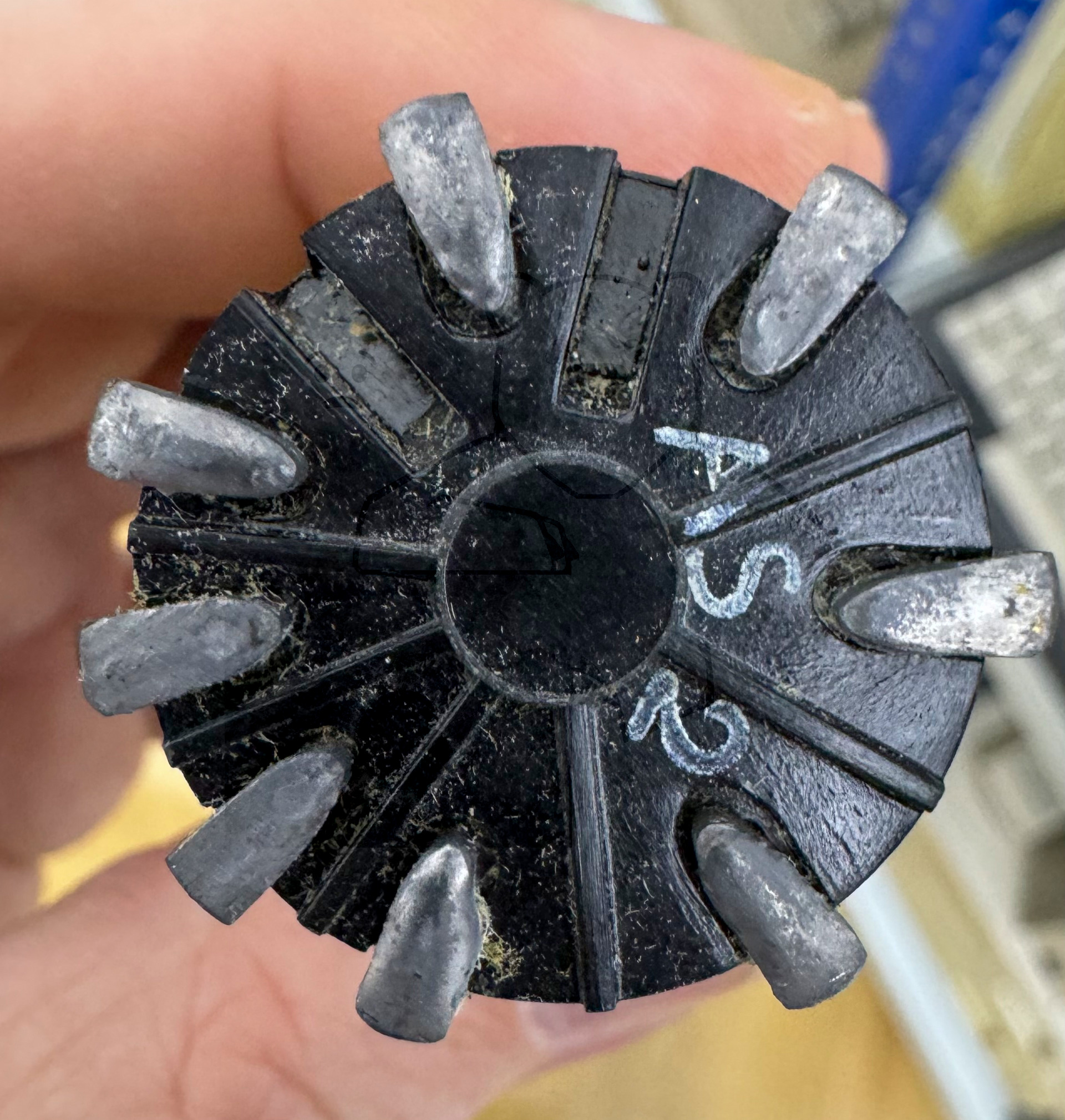

Ätz- Produktionscode	AS2
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: VC1

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode
