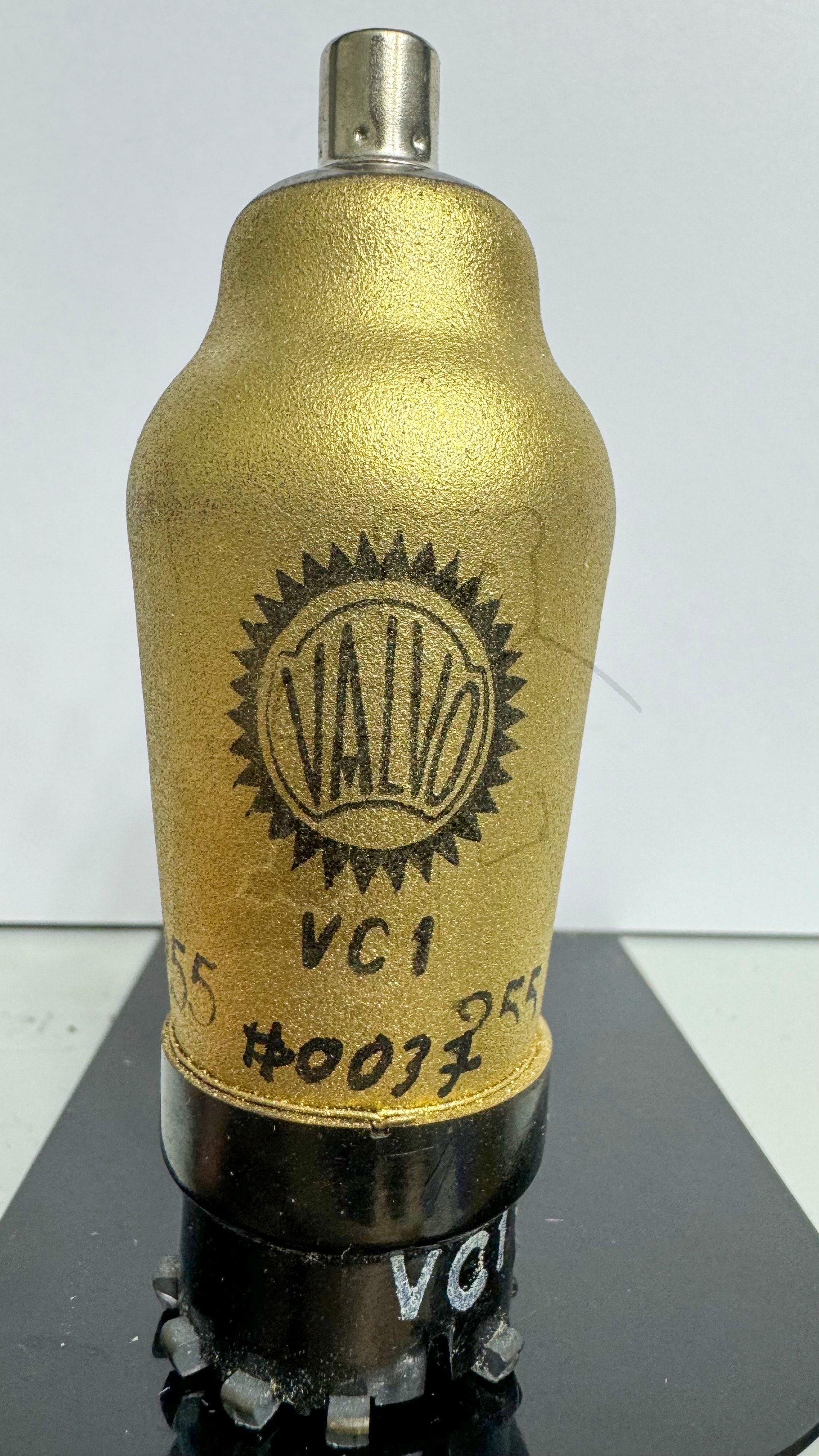

Daten und Bilder der Röhre: VC1

🔎 Beschreibung der Röhre: VC1

Name	VC1
Vergleichsname
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,05
Art der Heizung	Indirekt

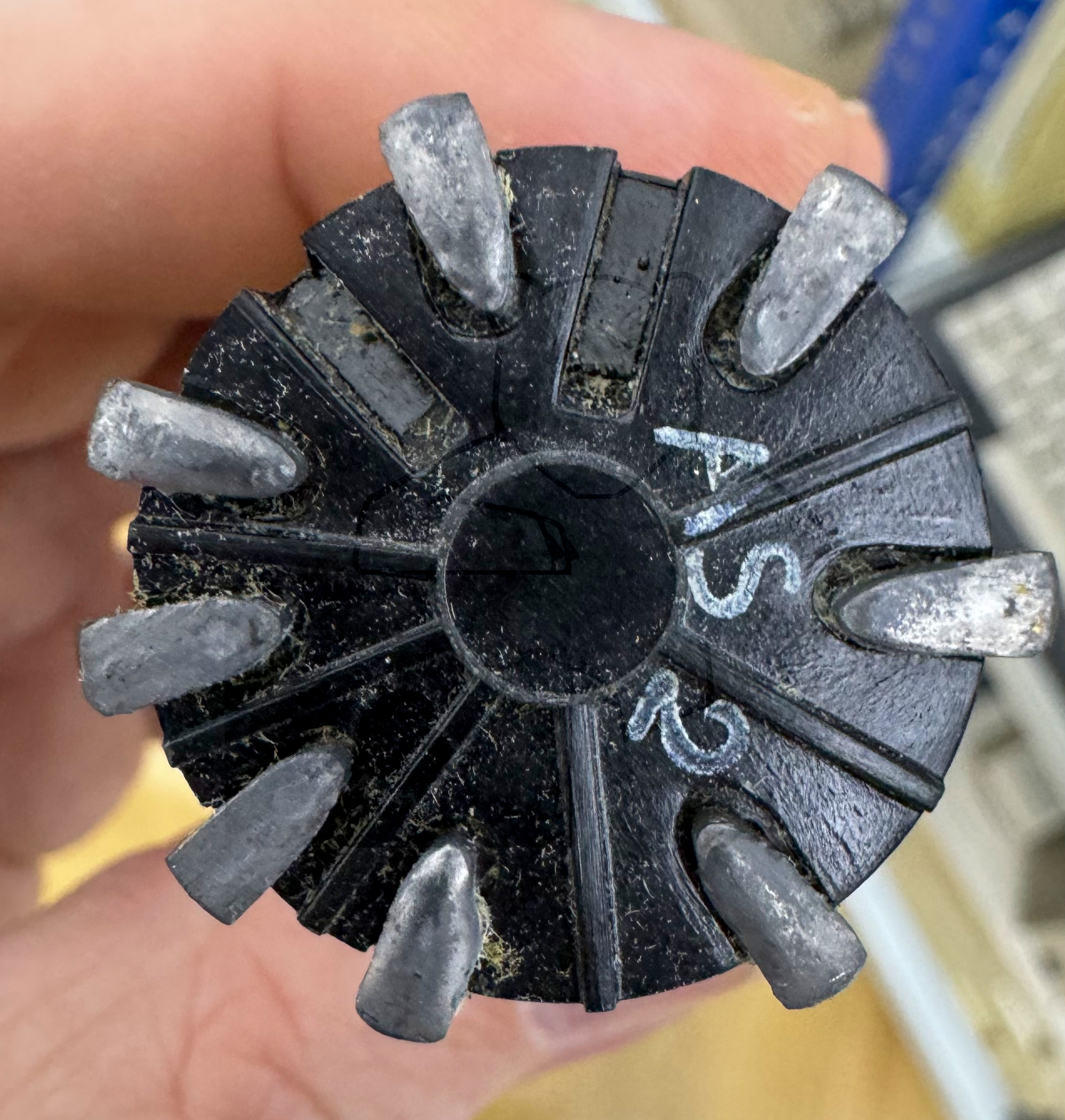

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.10.2018 14:02:26

🔎 Beschreibung der Systeme für die Röhre: VC1

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

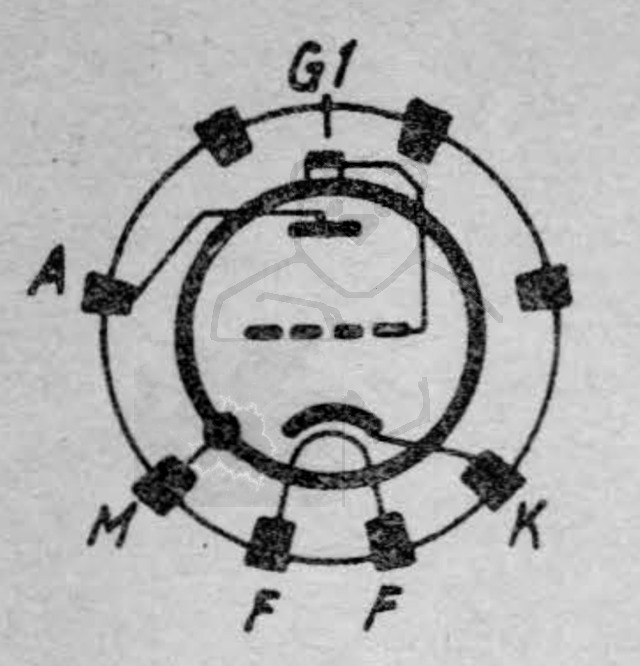

🔎 Sockelschaltung der VC1

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: VC1
Anwendung VC1.pdf (70 kB)
Pruefkarte VC1 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte VC1 - Neuberger RPM370 Roehrenmessgeraet.pdf (183 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
