đ Beschreibung der Röhre: C3g Inventarnummer: 00011
| Name | â C3g |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,37 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 8pol. â Liste aller Röhren mit: Loktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | U.gl.01 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S111a |
đ Beschreibung der Systeme fĂŒr die Röhre: C3g
| System 1 | |
| Kathode | 5, 7 |
| Gitter 1 | 6 |
| Gitter 2 | 4 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 2 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der C3g
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: C3g
Datenblatt C3g Lorenz.pdf (141 kB)
Datenblatt C3g Siemens [www.tubedata.info].pdf (545 kB)
Datenblatt C3g Telefunken [www.tubedata.info].pdf (517 kB)
Pruefkarte C3g - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte C3g - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren

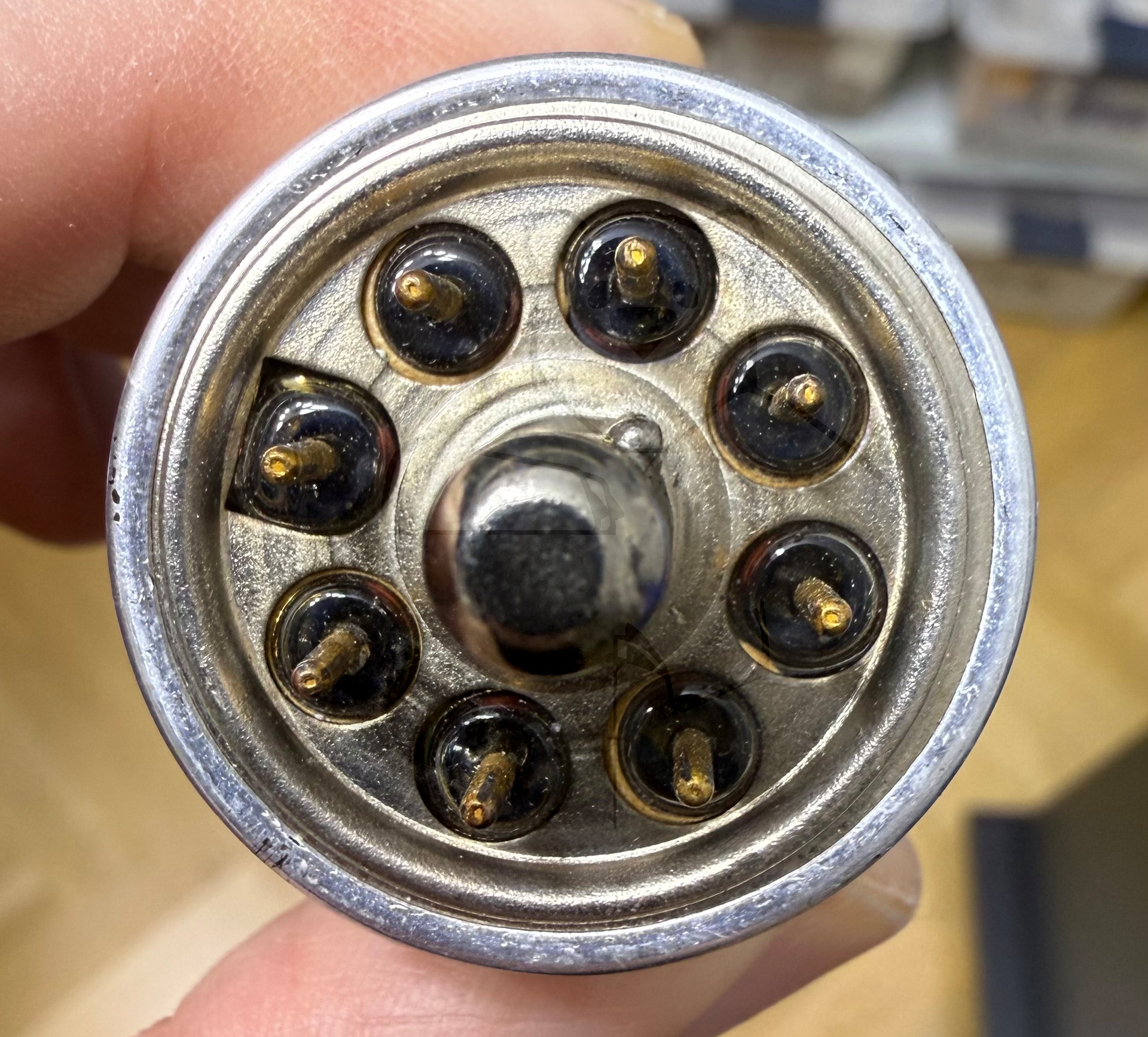

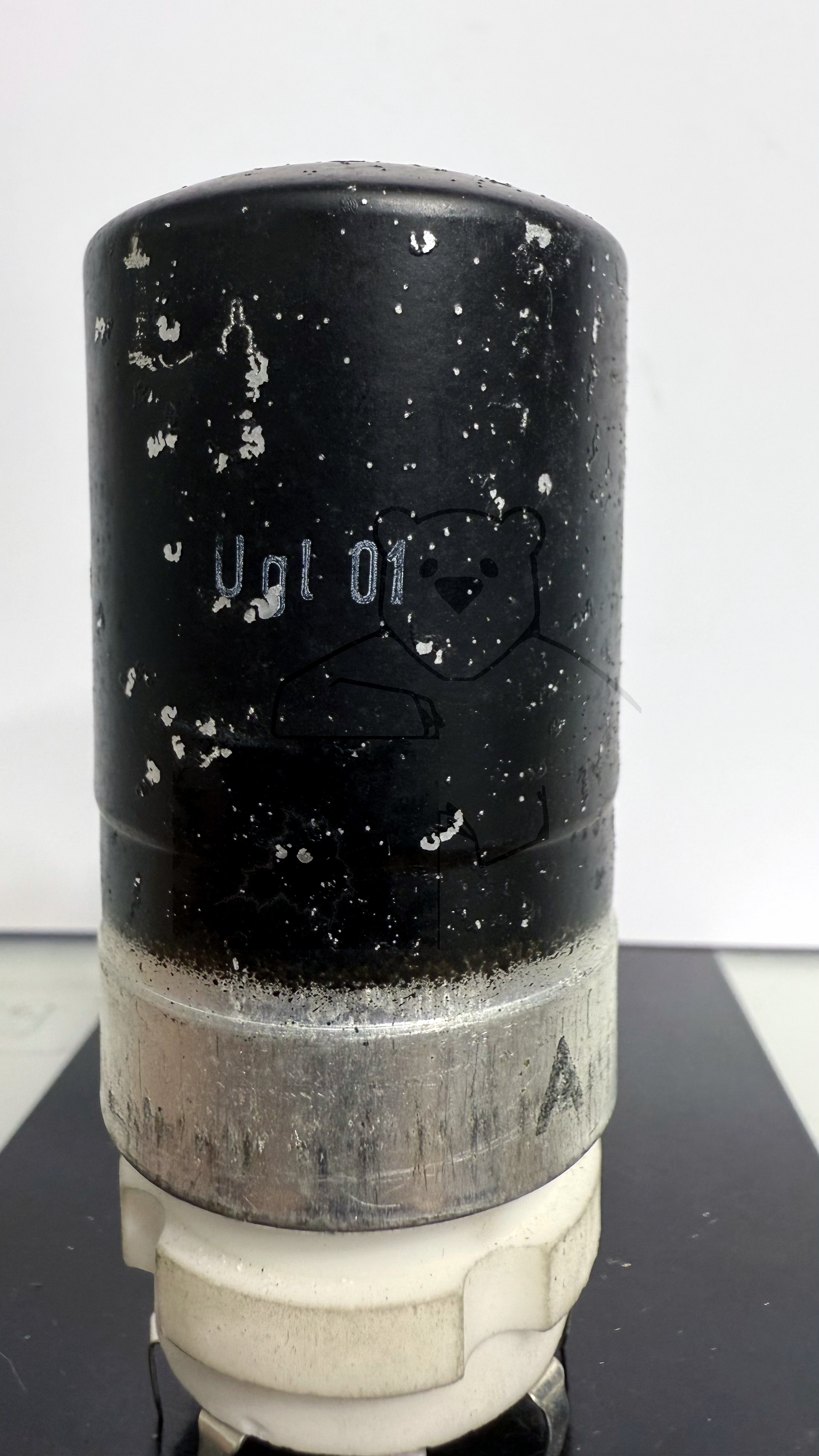

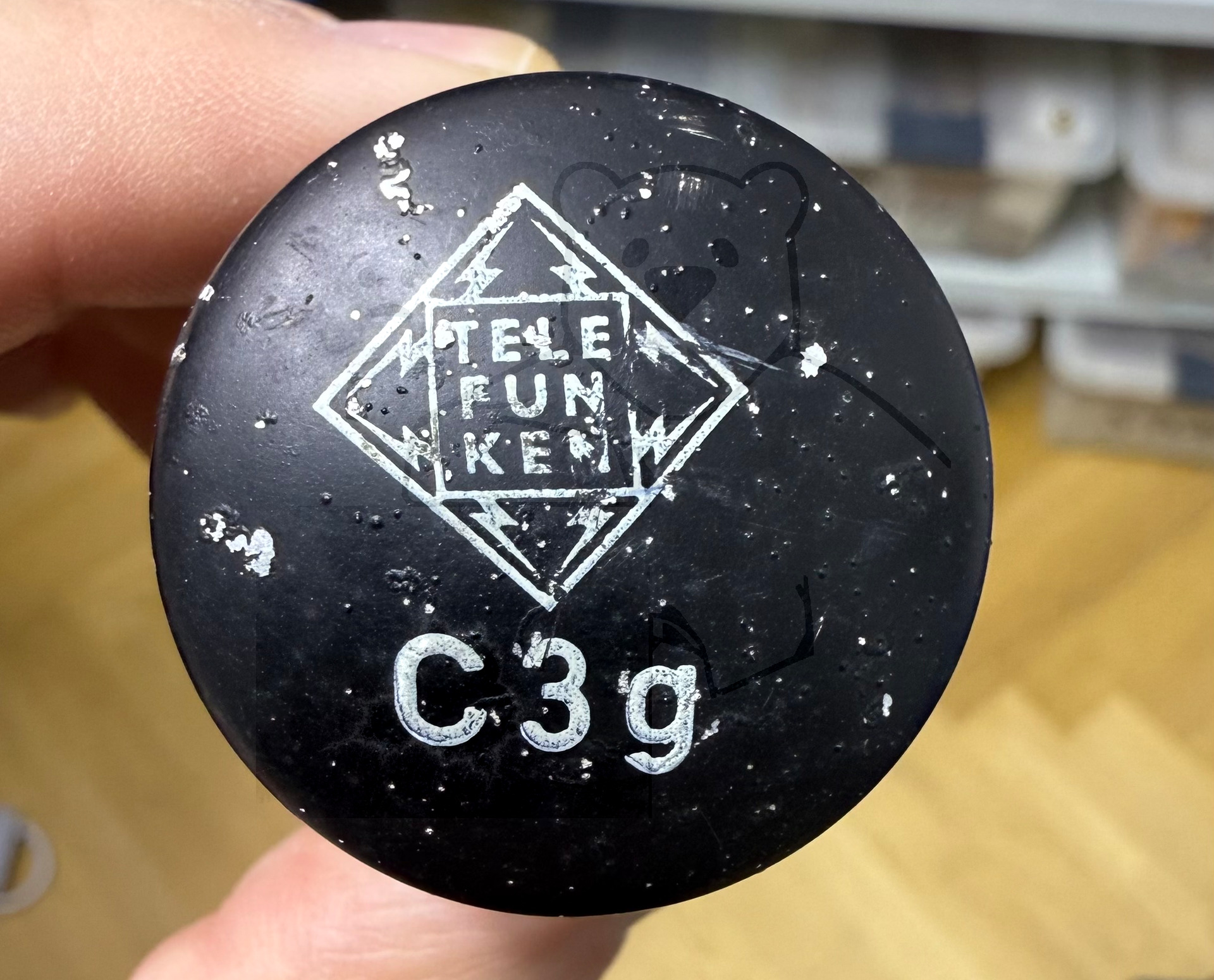

đ Bilder der Röhre: C3g
Röhre C3g #0011 Bild 1
Röhre C3g #0011 Bild 2
Röhre C3g #0011 Bild 3
