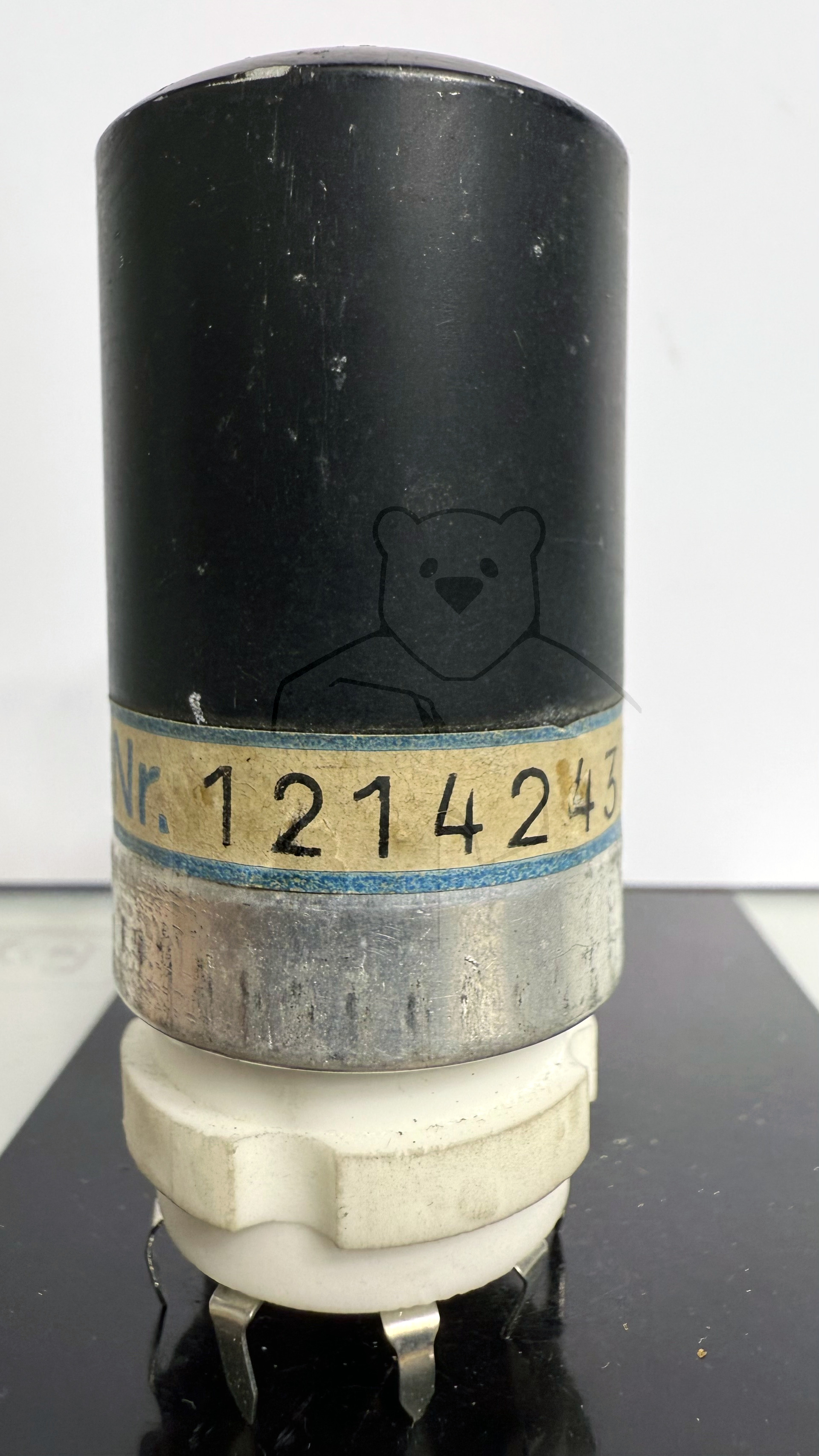

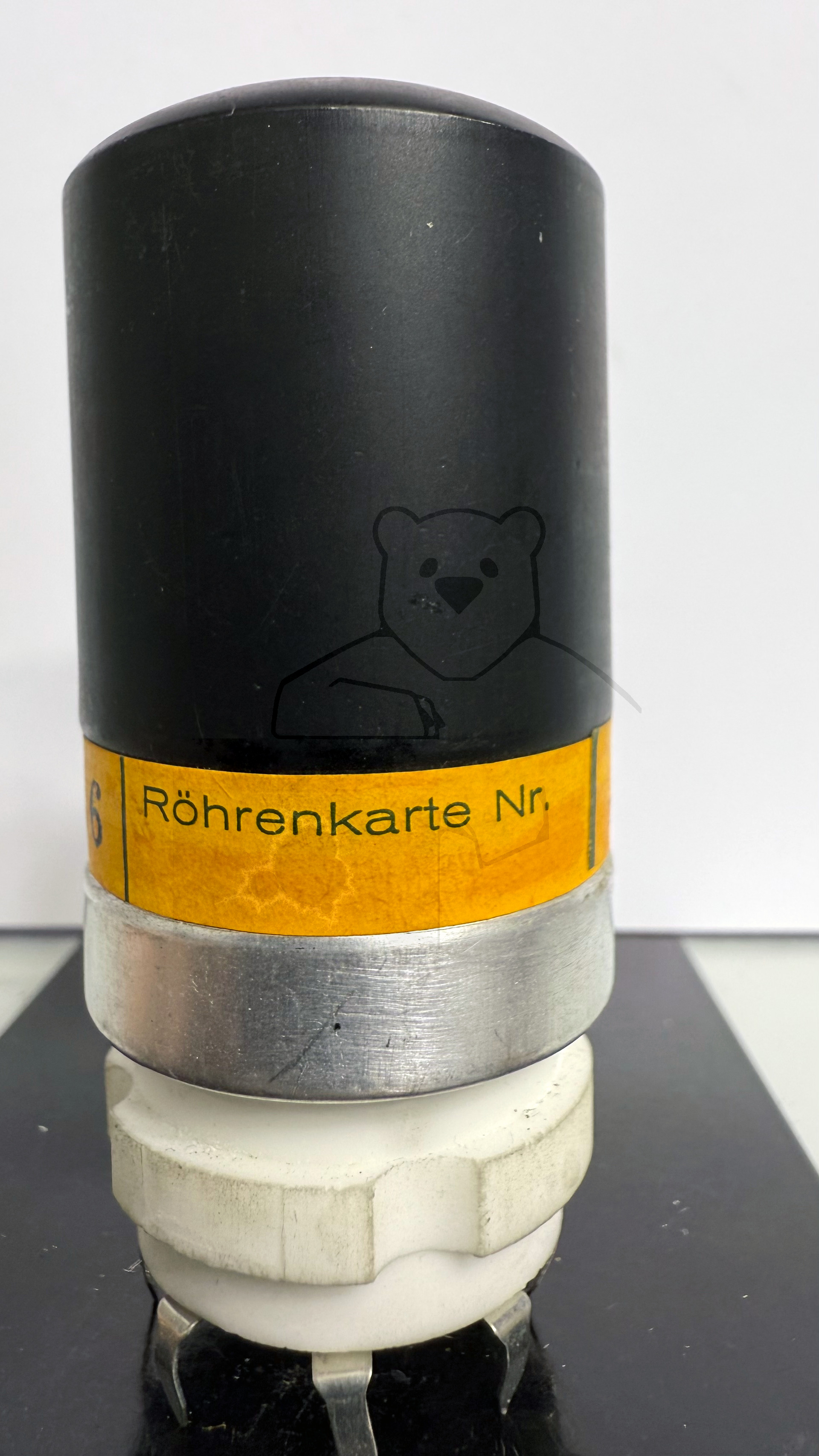

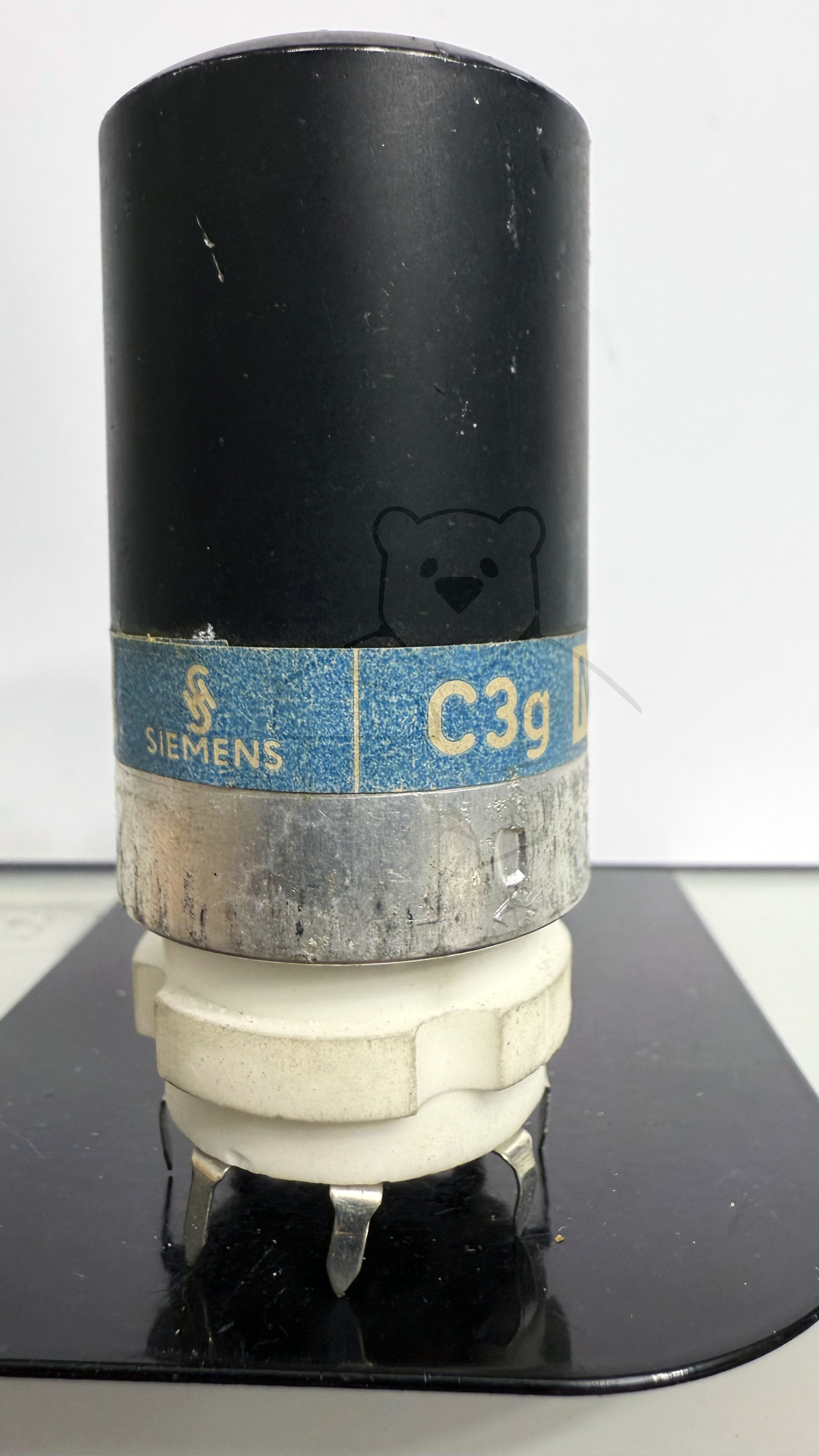

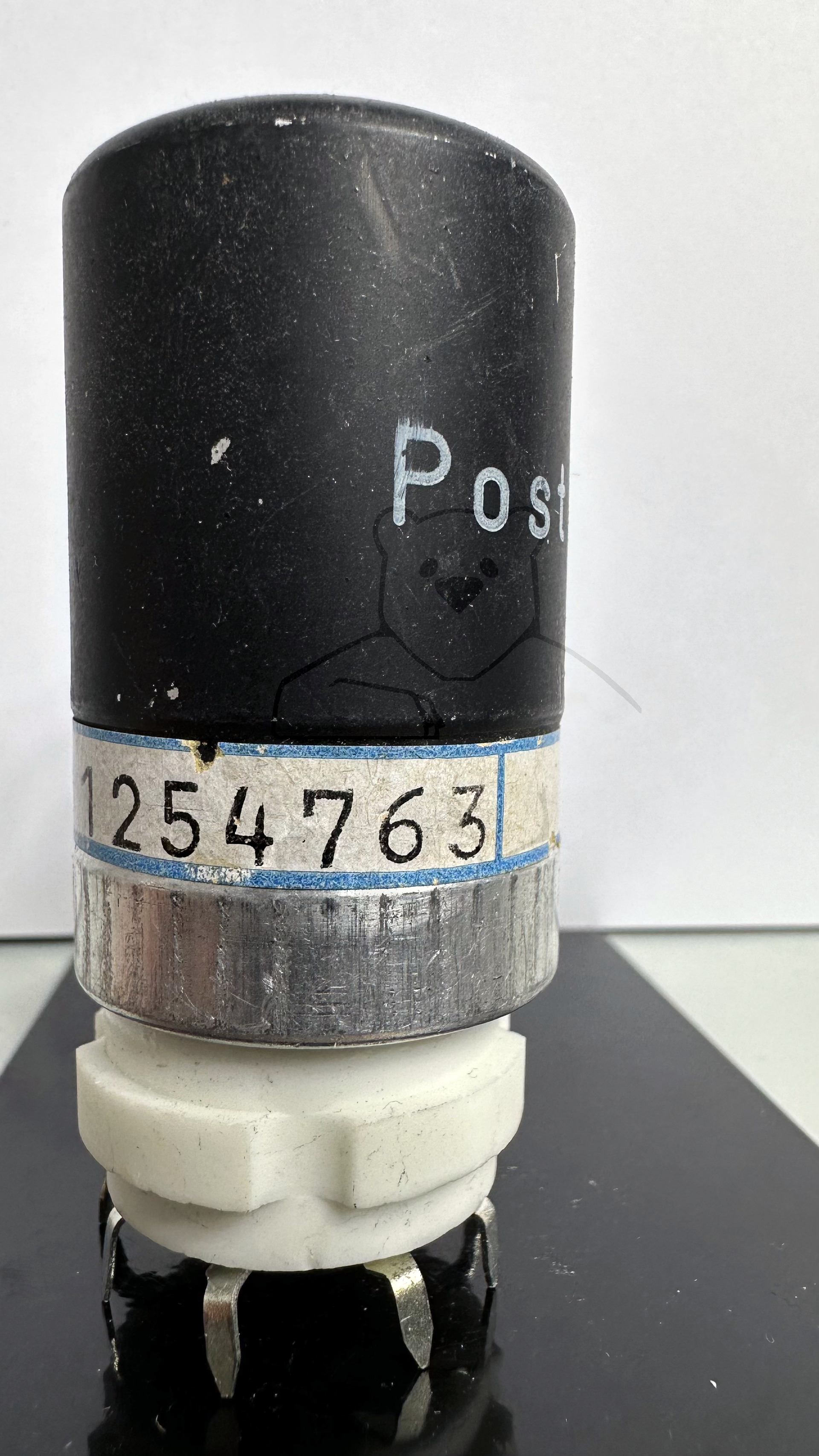

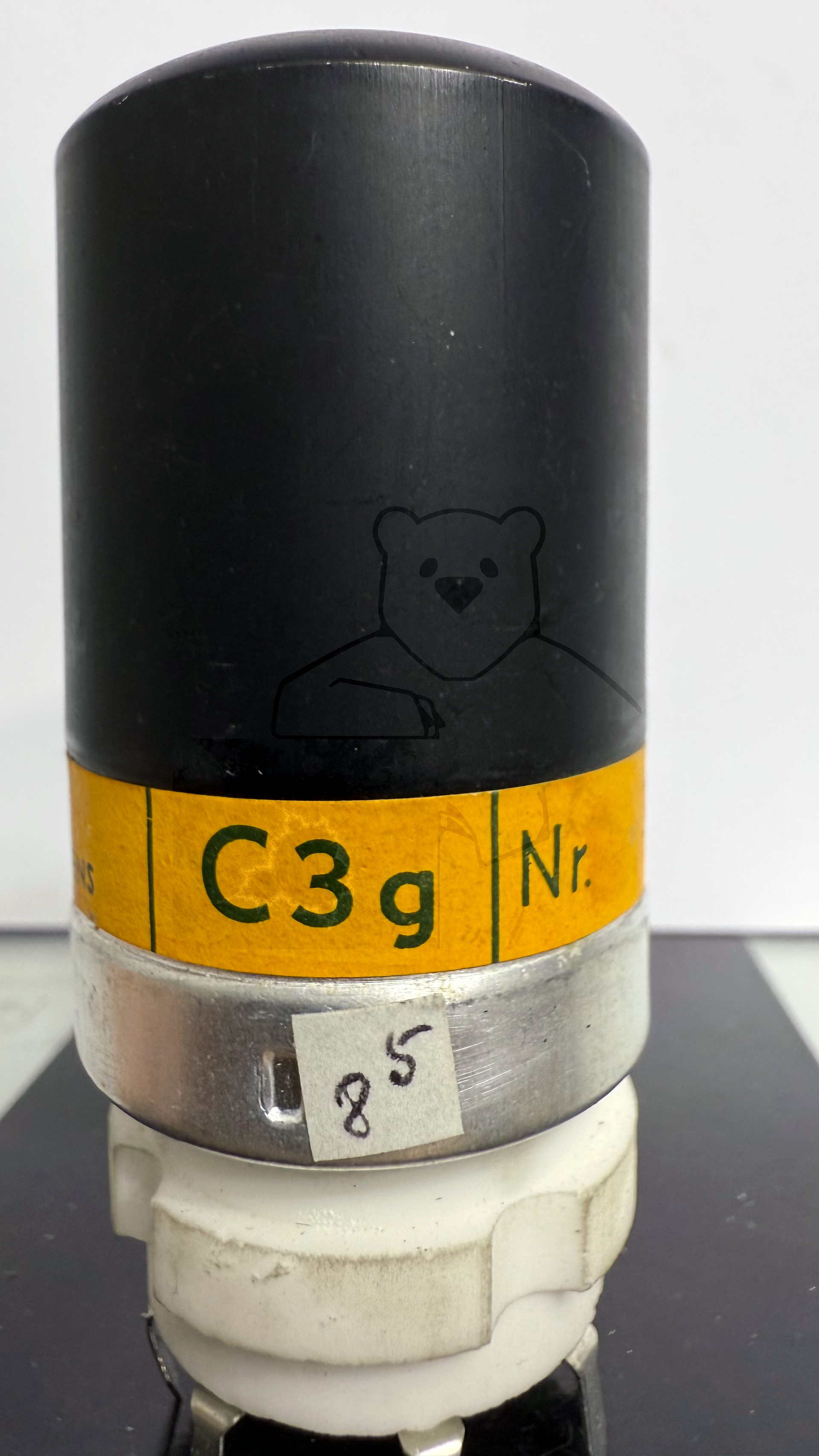

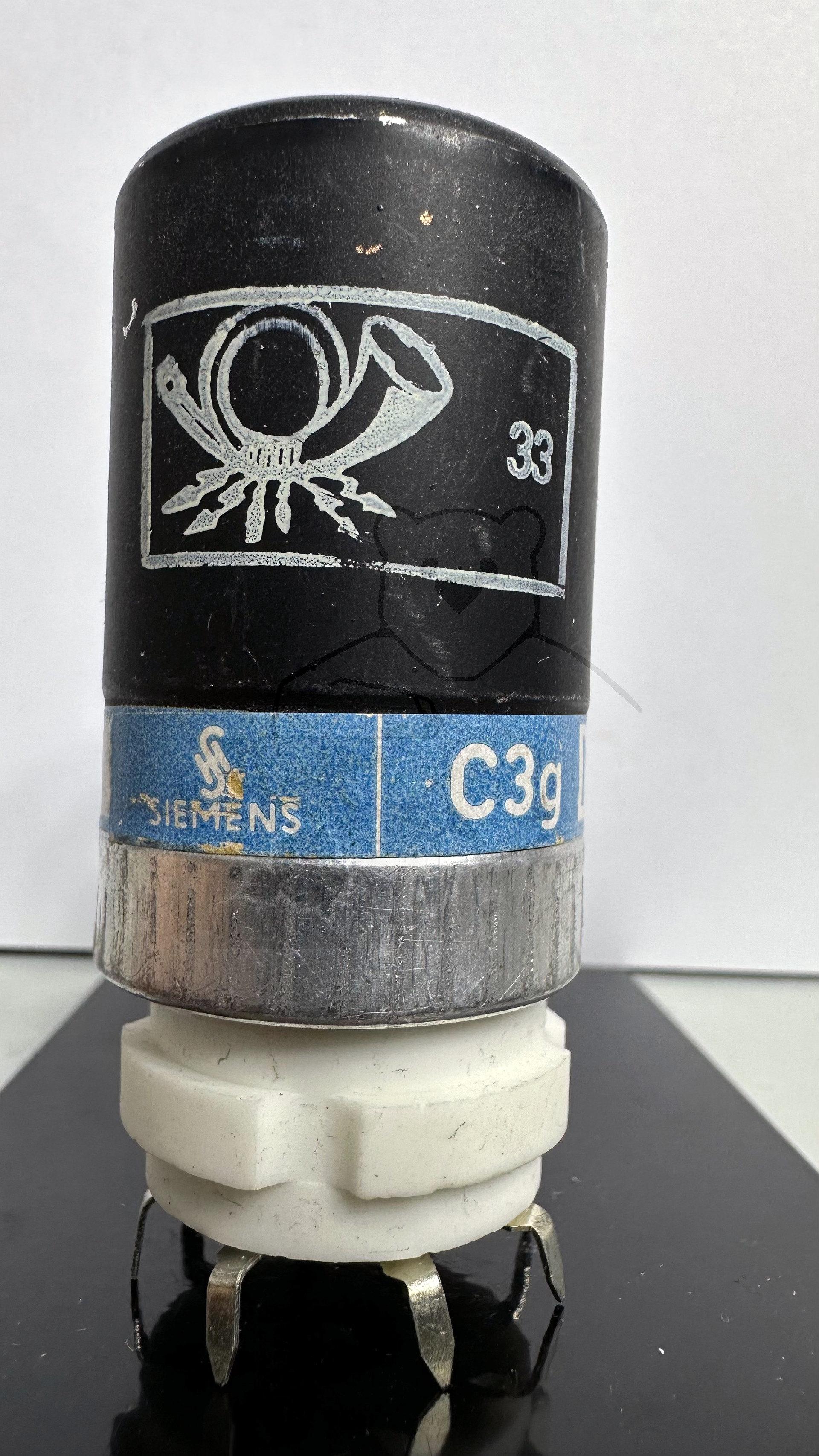

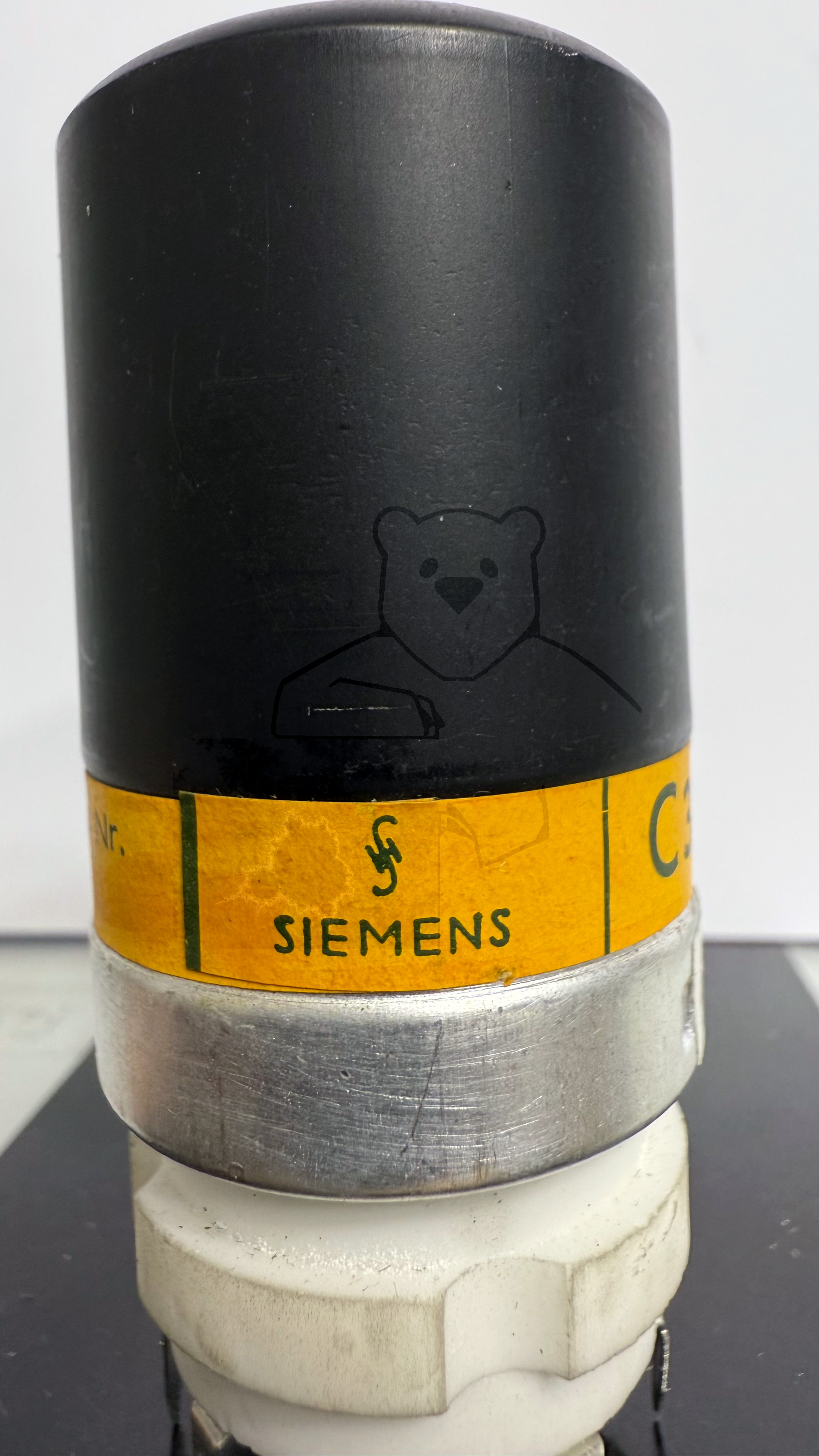

Daten und Bilder der Röhre: C3g

🔎 Beschreibung der Röhre: C3g

Name	C3g
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,37
Art der Heizung	Indirekt

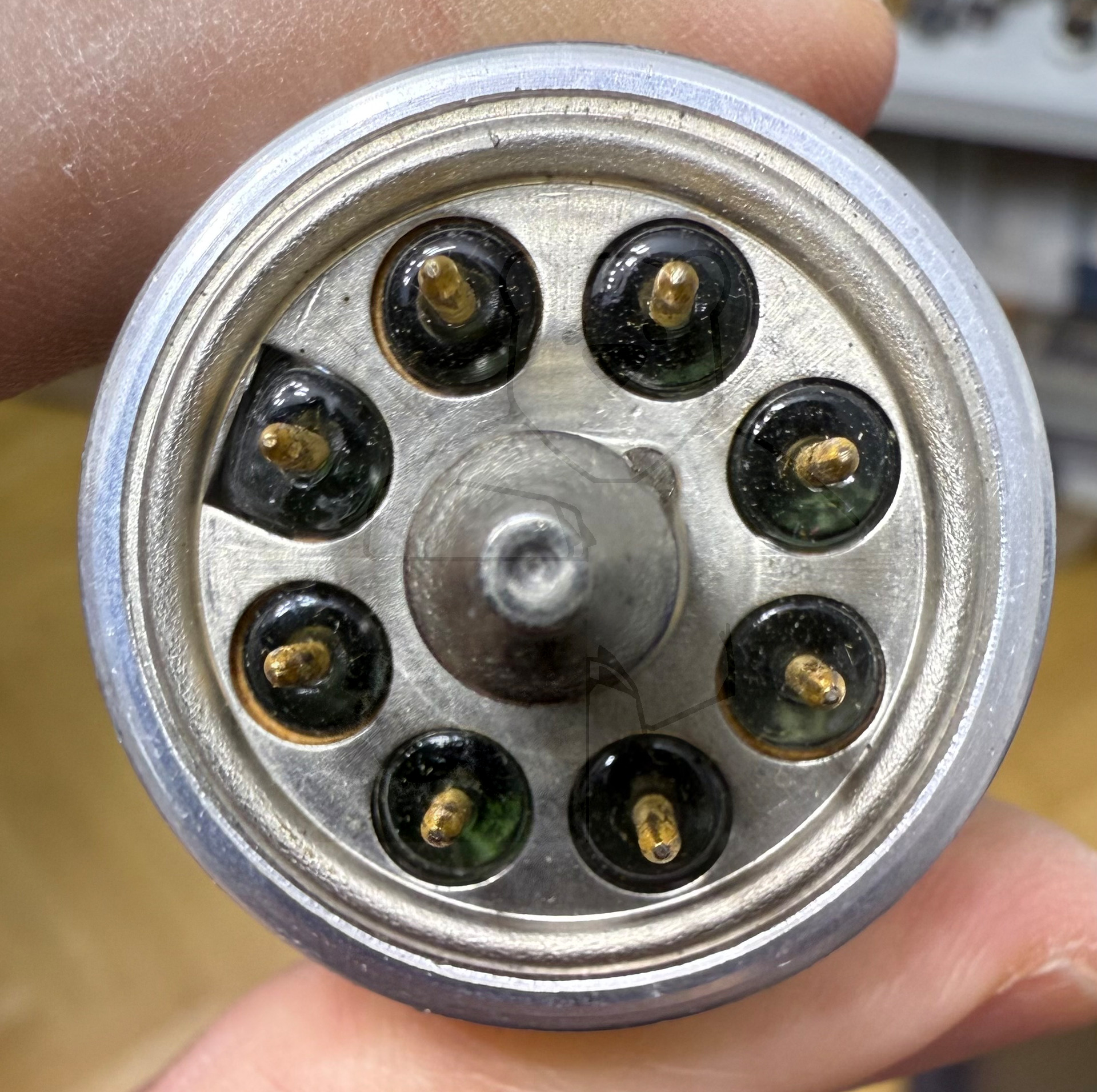

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:01:18

🔎 Beschreibung der Systeme für die Röhre: C3g

	System 1
Kathode	5, 7
Gitter 1	6
Gitter 2	4
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	2
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

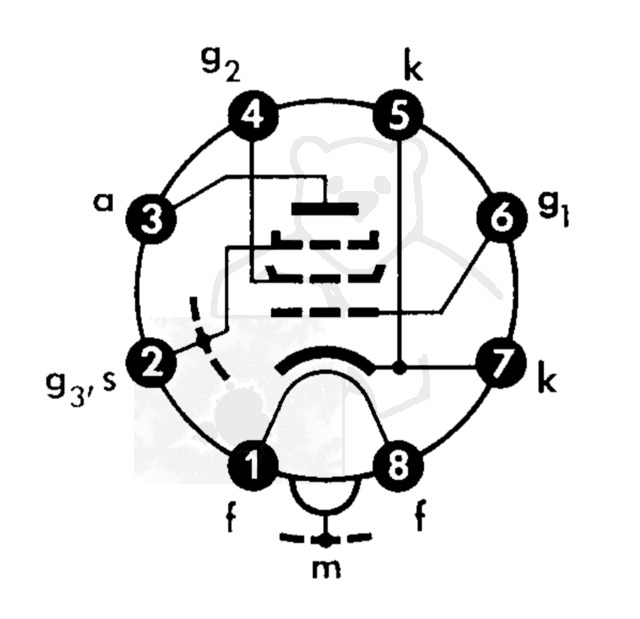

🔎 Sockelschaltung der C3g

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: C3g
Datenblatt C3g Lorenz.pdf (141 kB)
Datenblatt C3g Siemens [www.tubedata.info].pdf (545 kB)
Datenblatt C3g Telefunken [www.tubedata.info].pdf (517 kB)
Pruefkarte C3g - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte C3g - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)
