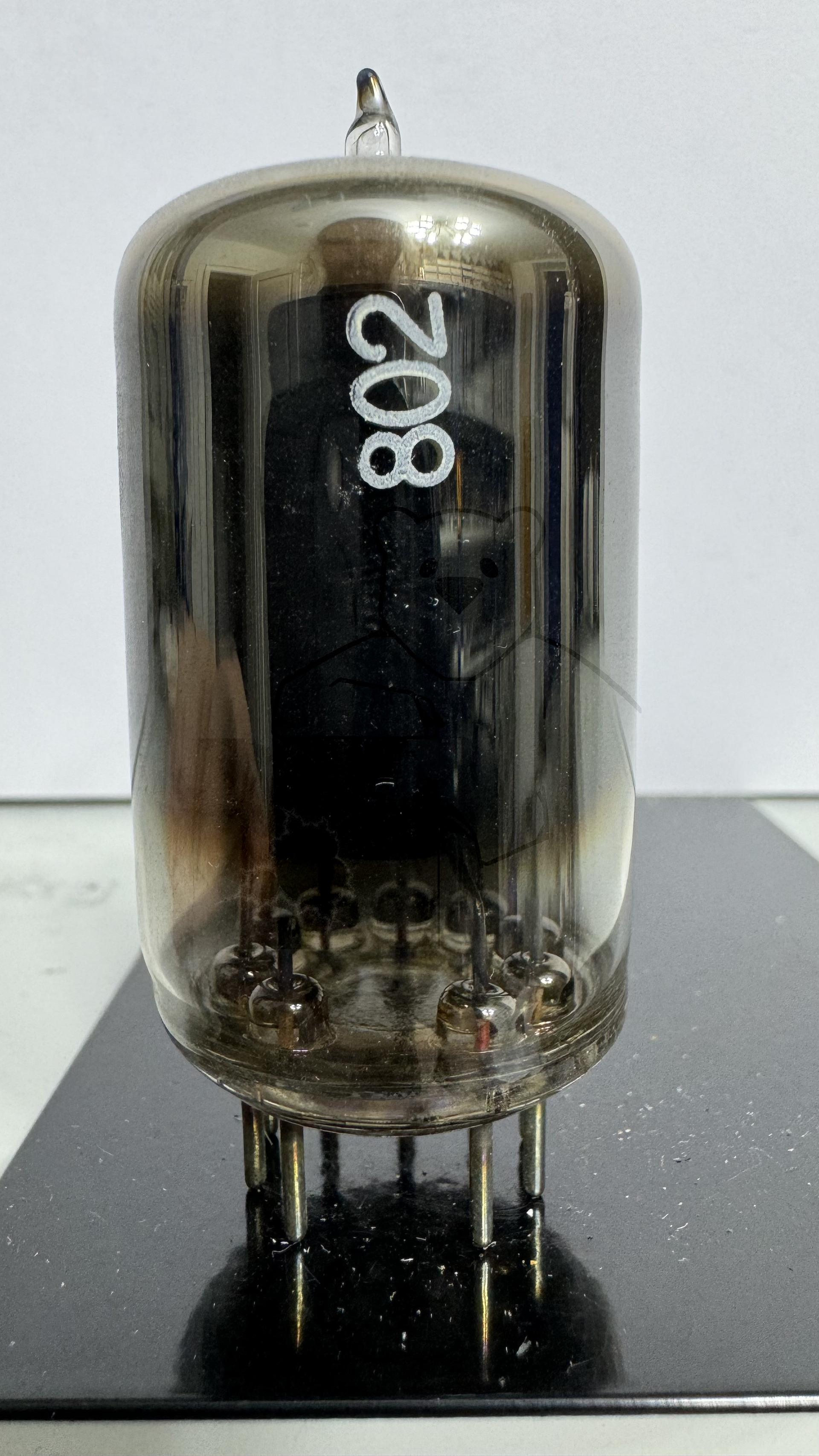

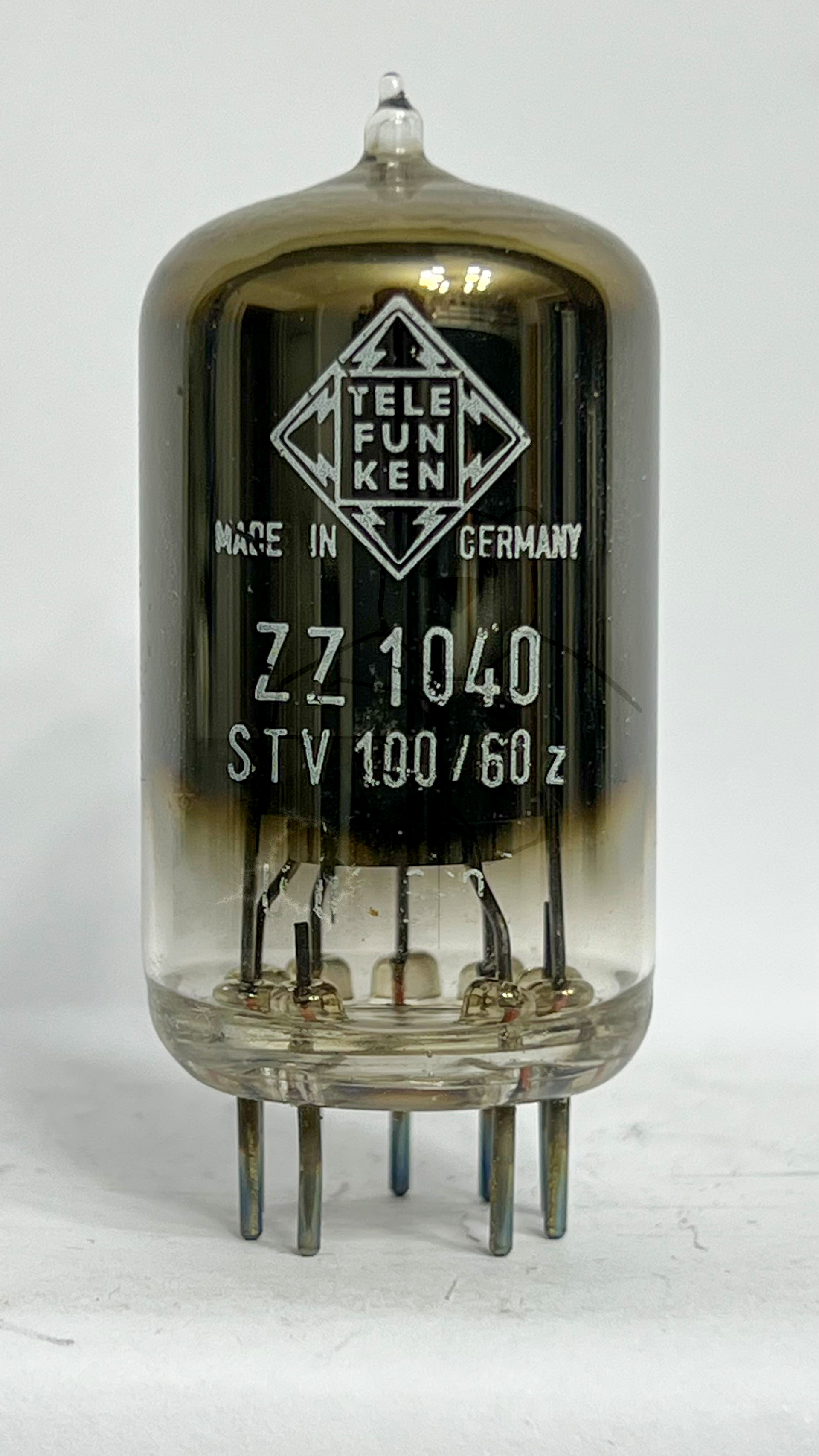

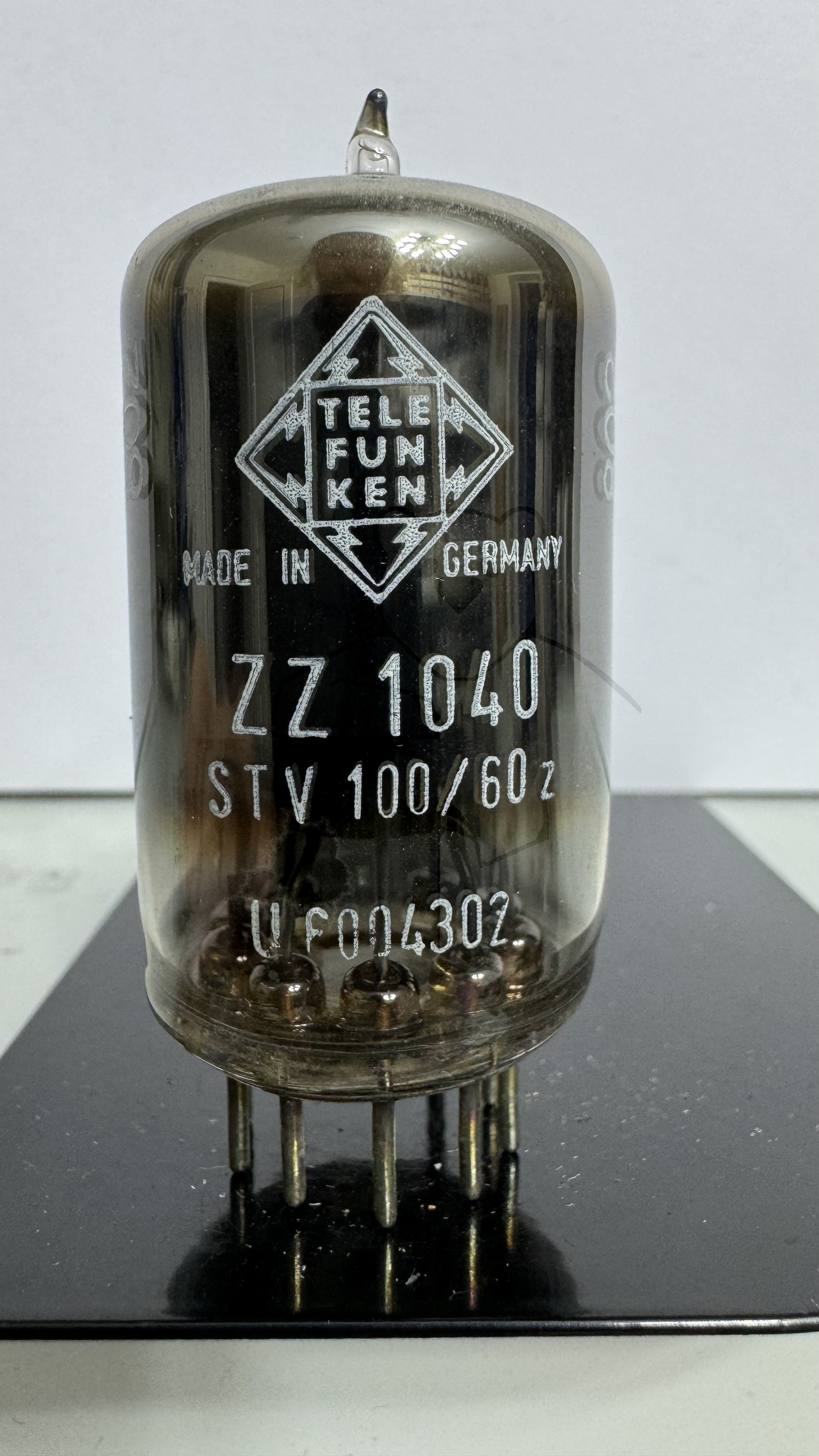

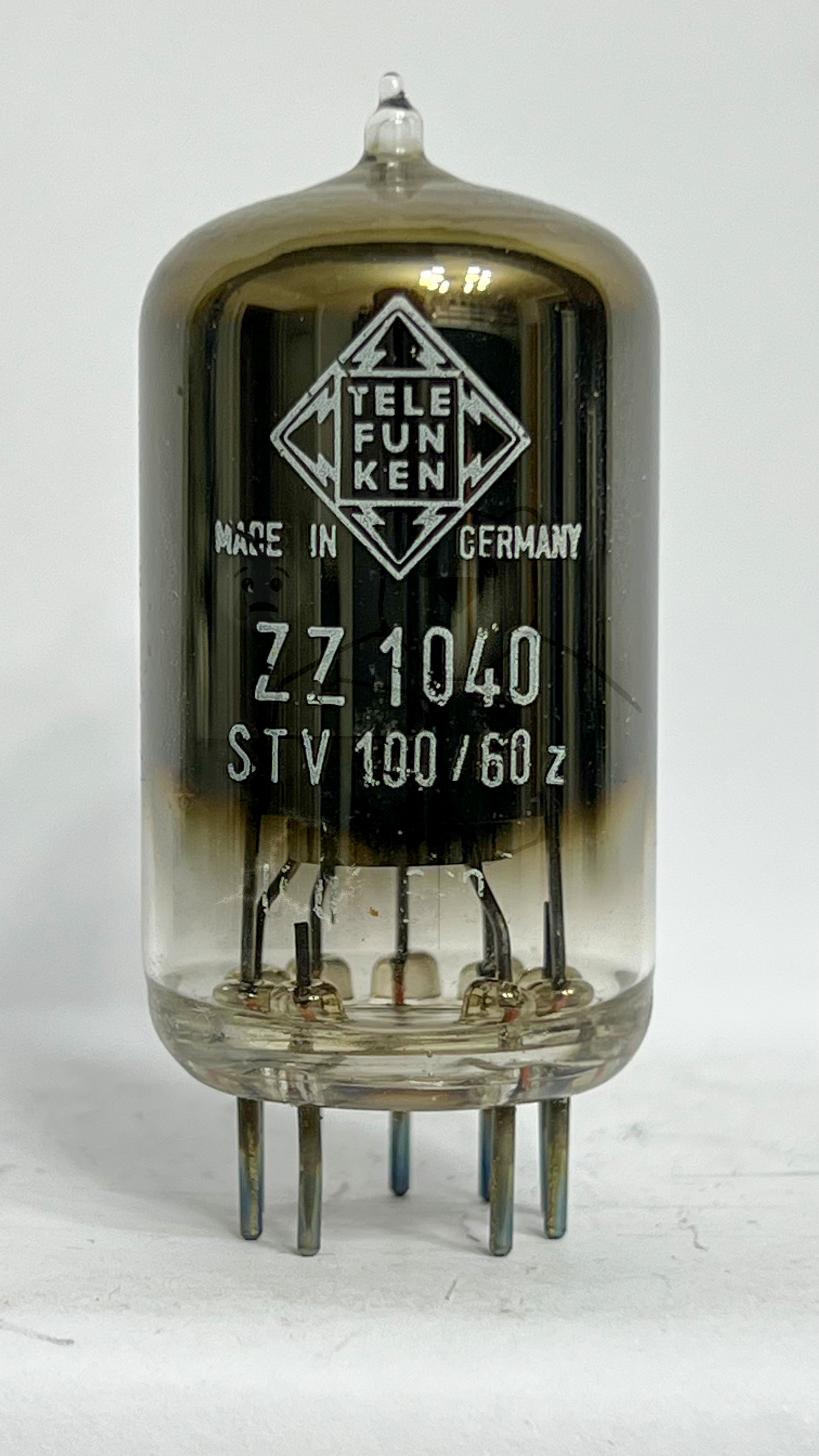

Daten und Bilder der Röhre: ZZ1040

🔎 Beschreibung der Röhre: ZZ1040

Name	ZZ1040

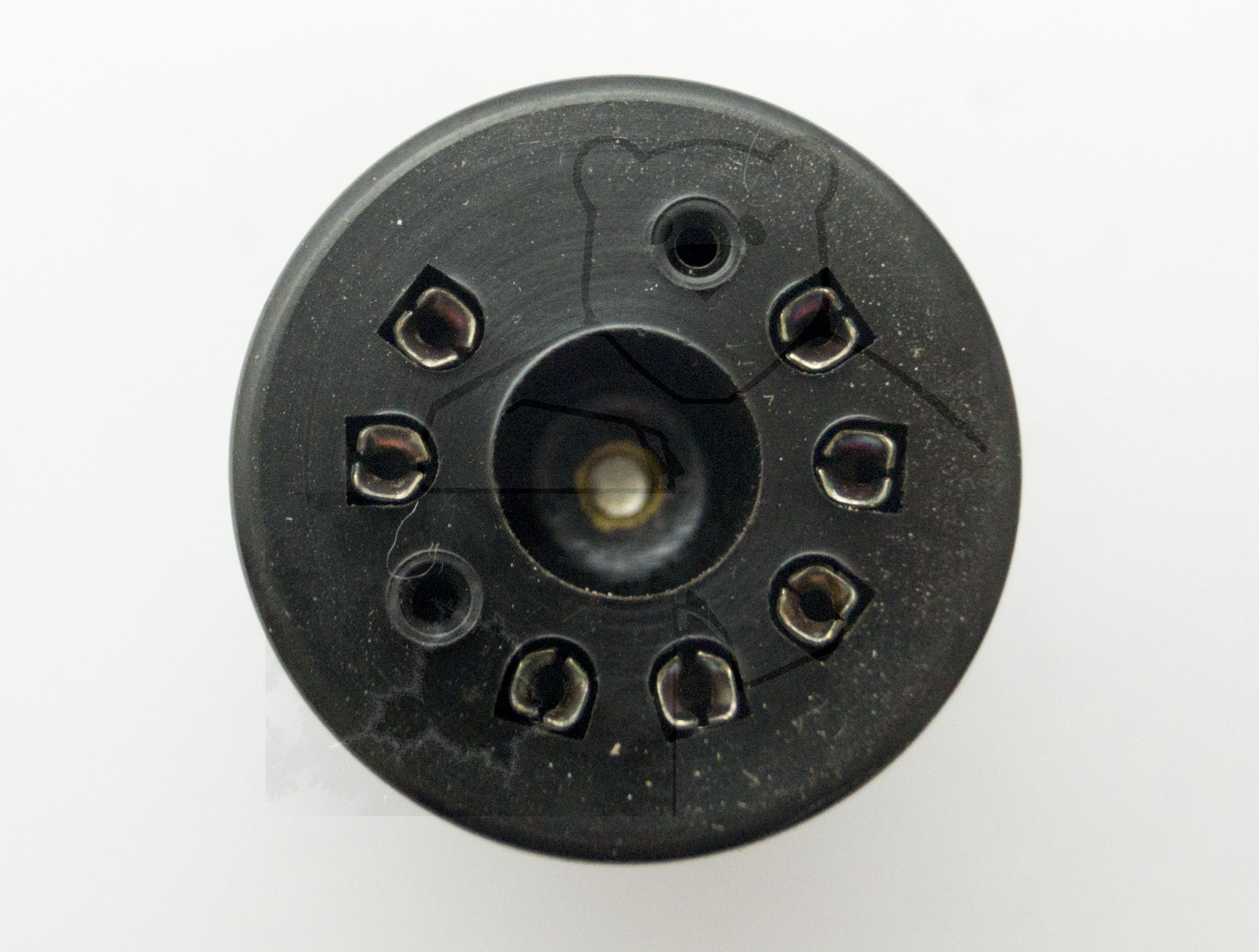

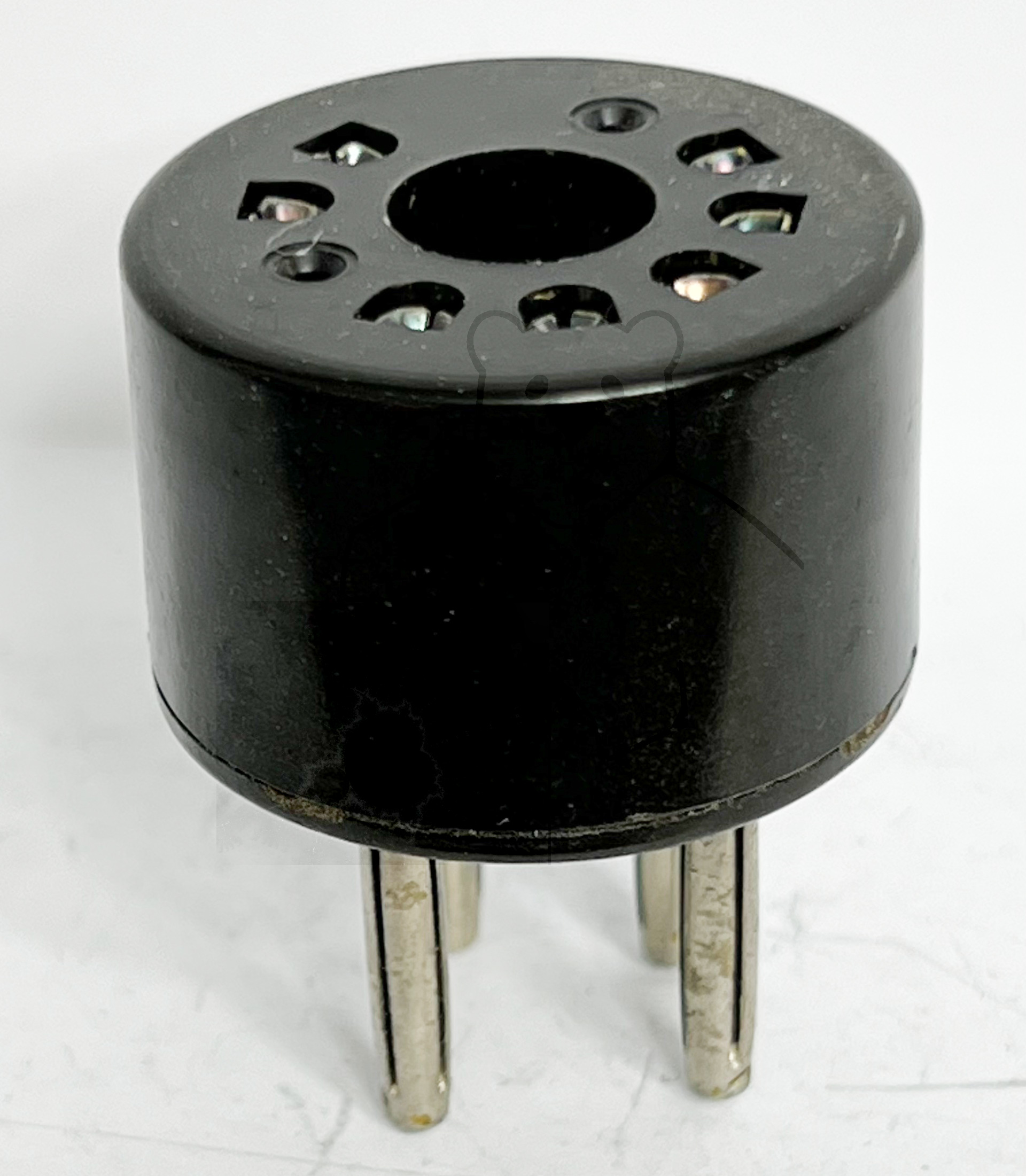

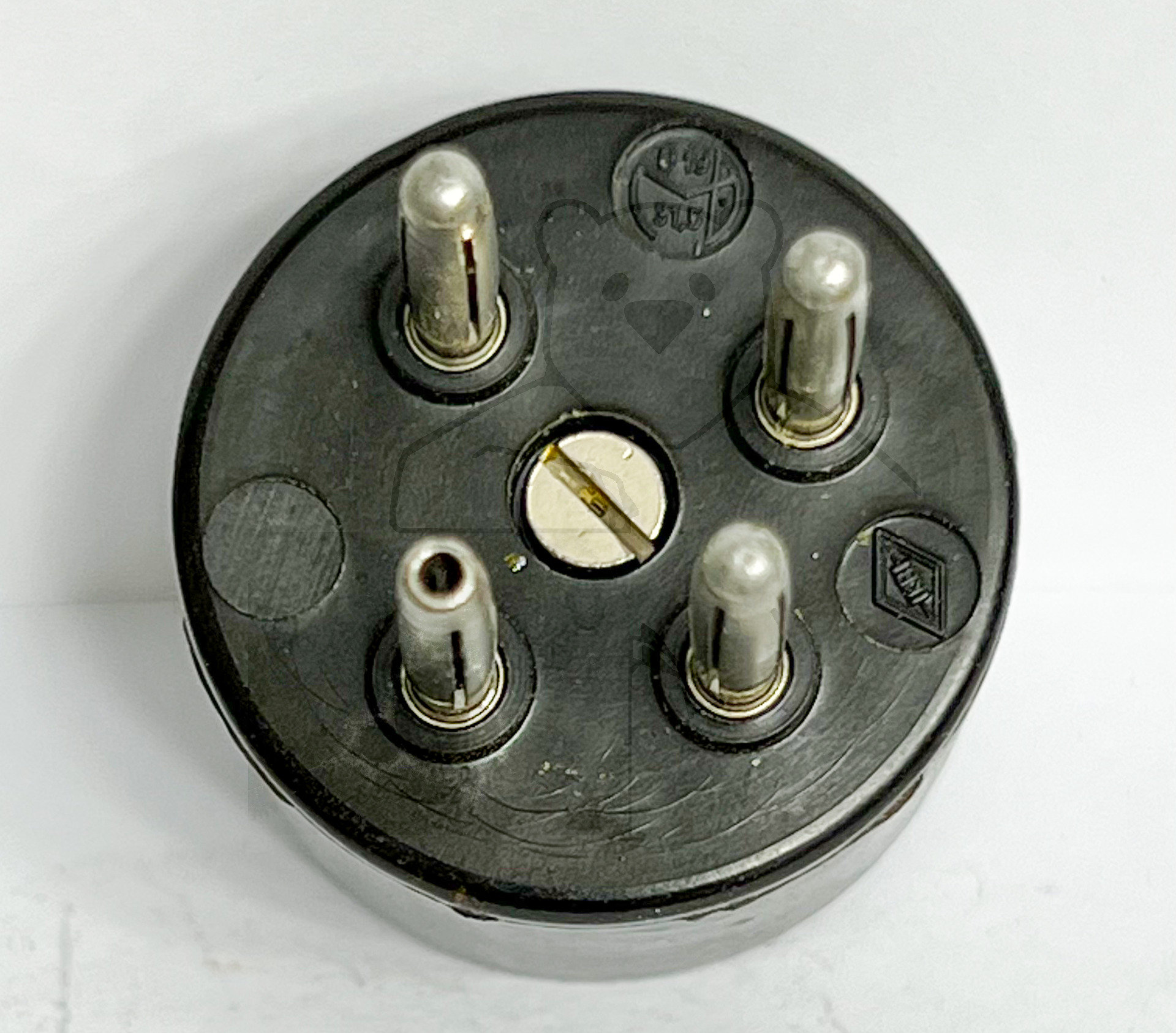

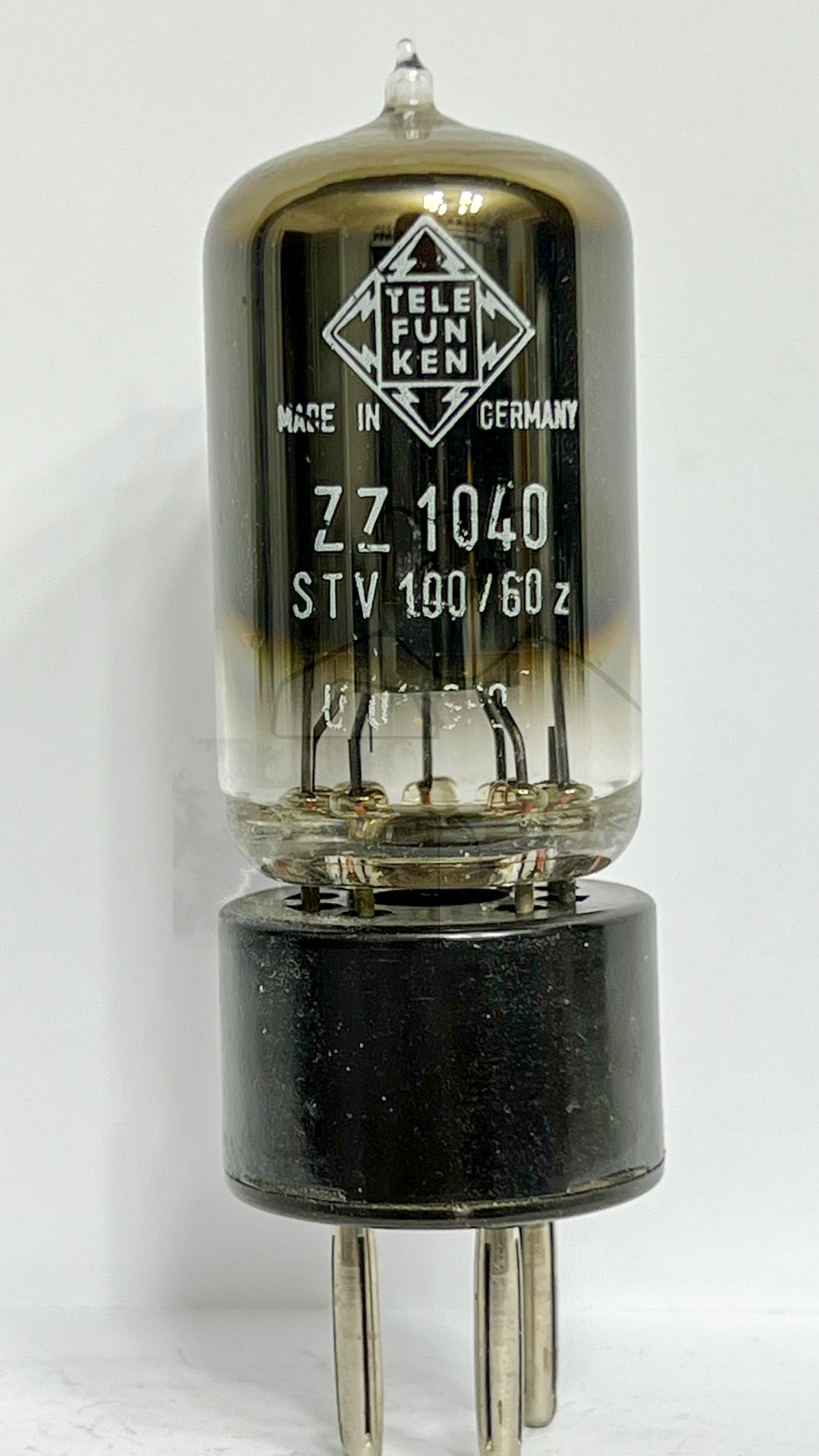

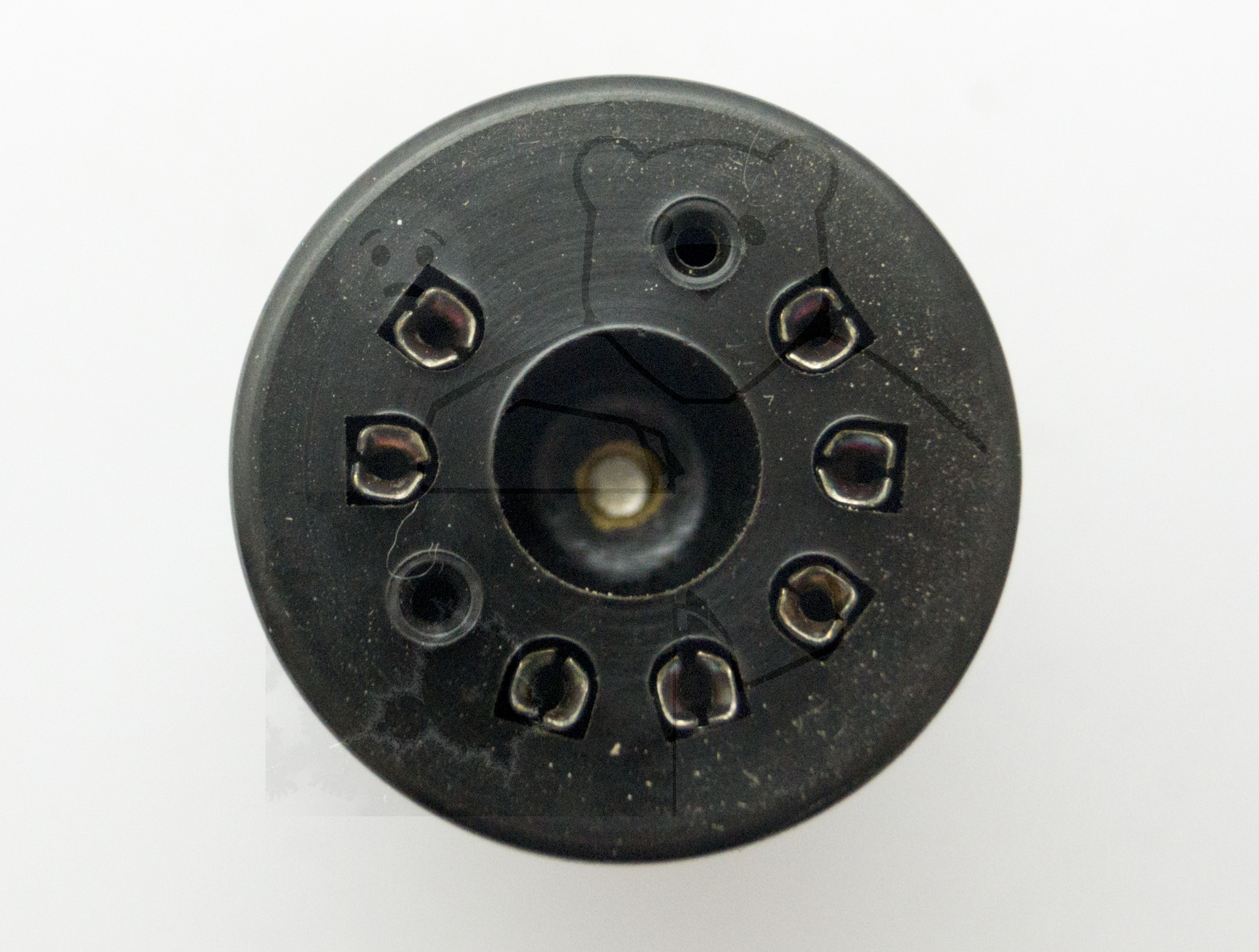

Vergleichsname	STV100/60 z → STV100/60 Z STV100/60 z → STV100/60 Z STV100/60 z → STV100/60 Z
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode

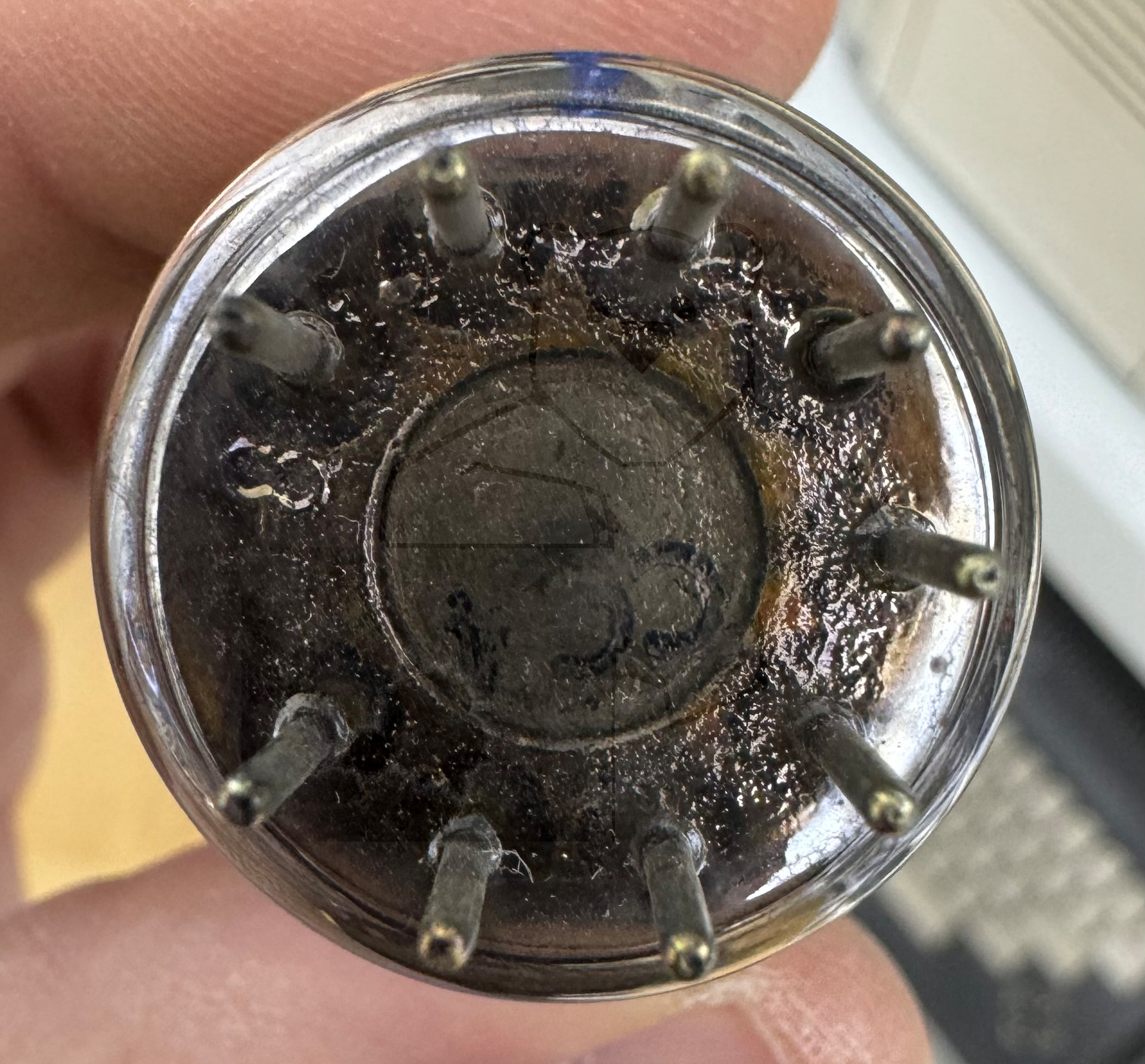

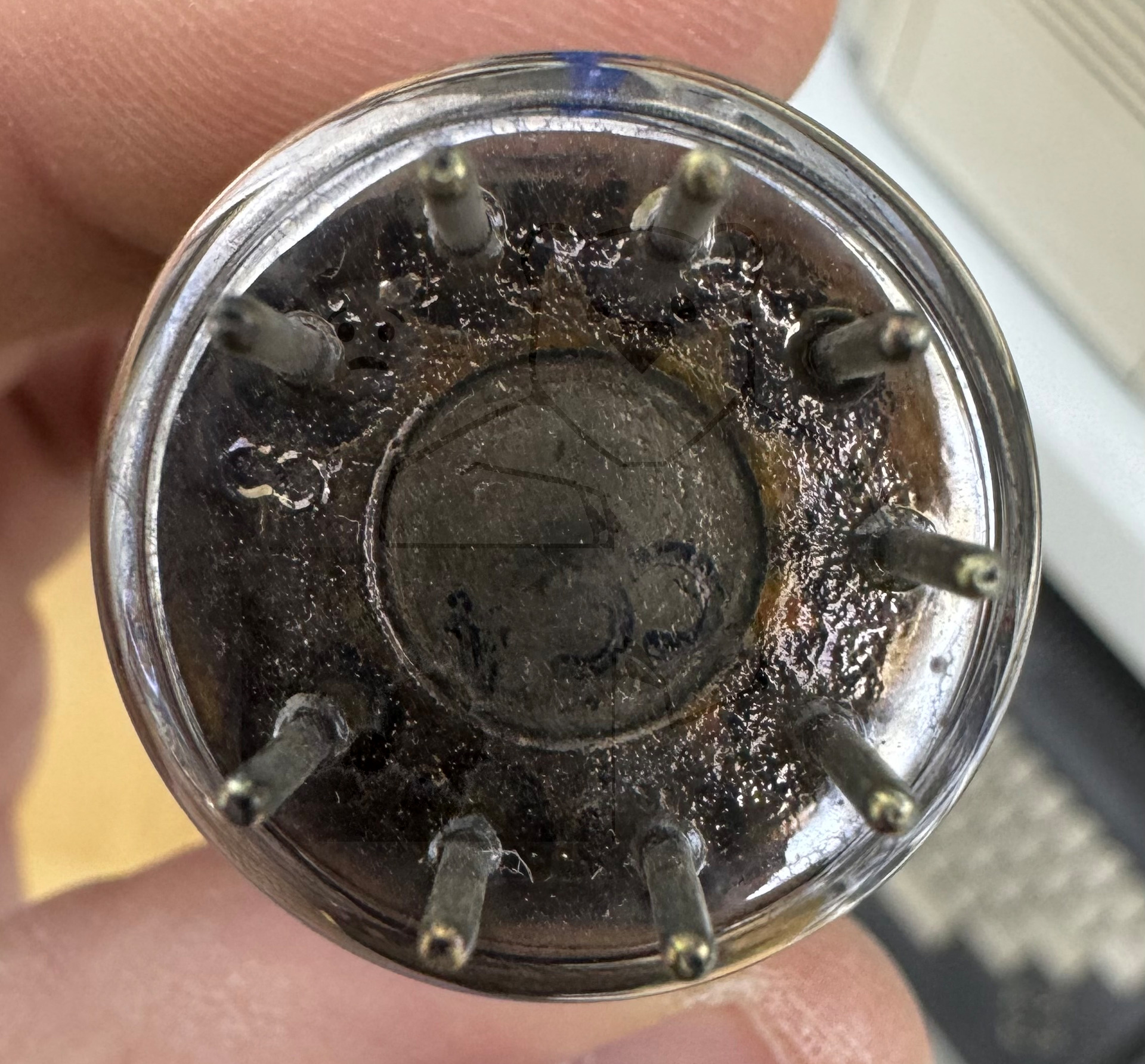

Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Zusätzliche Informationen
Letzte Änderung	14.08.2016 23:13:19

🔎 Beschreibung der Systeme für die Röhre: ZZ1040

	System 1
Kathode	2, 5, 8
Gitter 1	Hilfsanode: Stift 6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 4, 7
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Glimmstabilisator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ZZ1040

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ZZ1040
Datenblatt ZZ1040 Telefunken [www.tubedata.info].pdf (104 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
