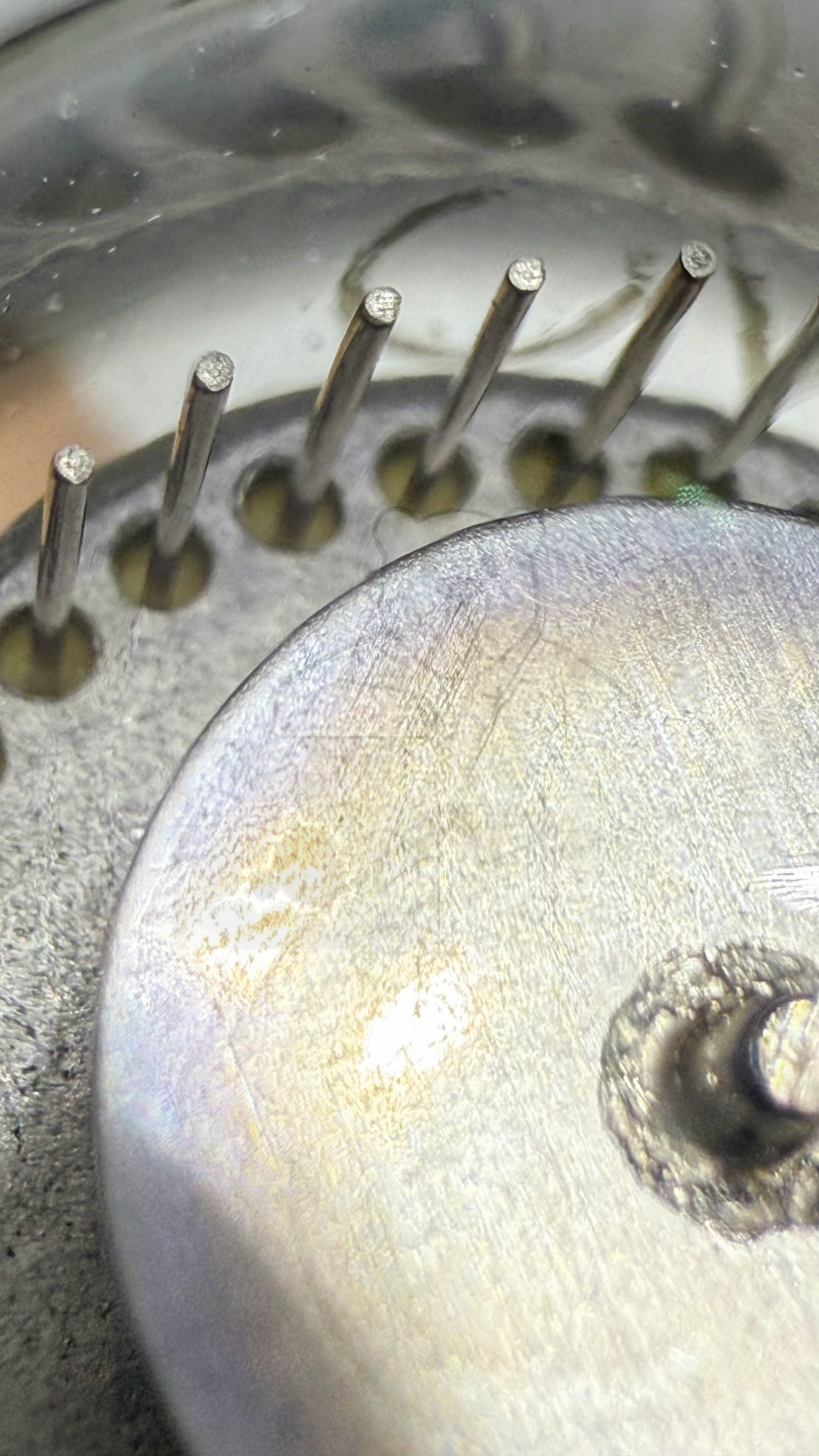

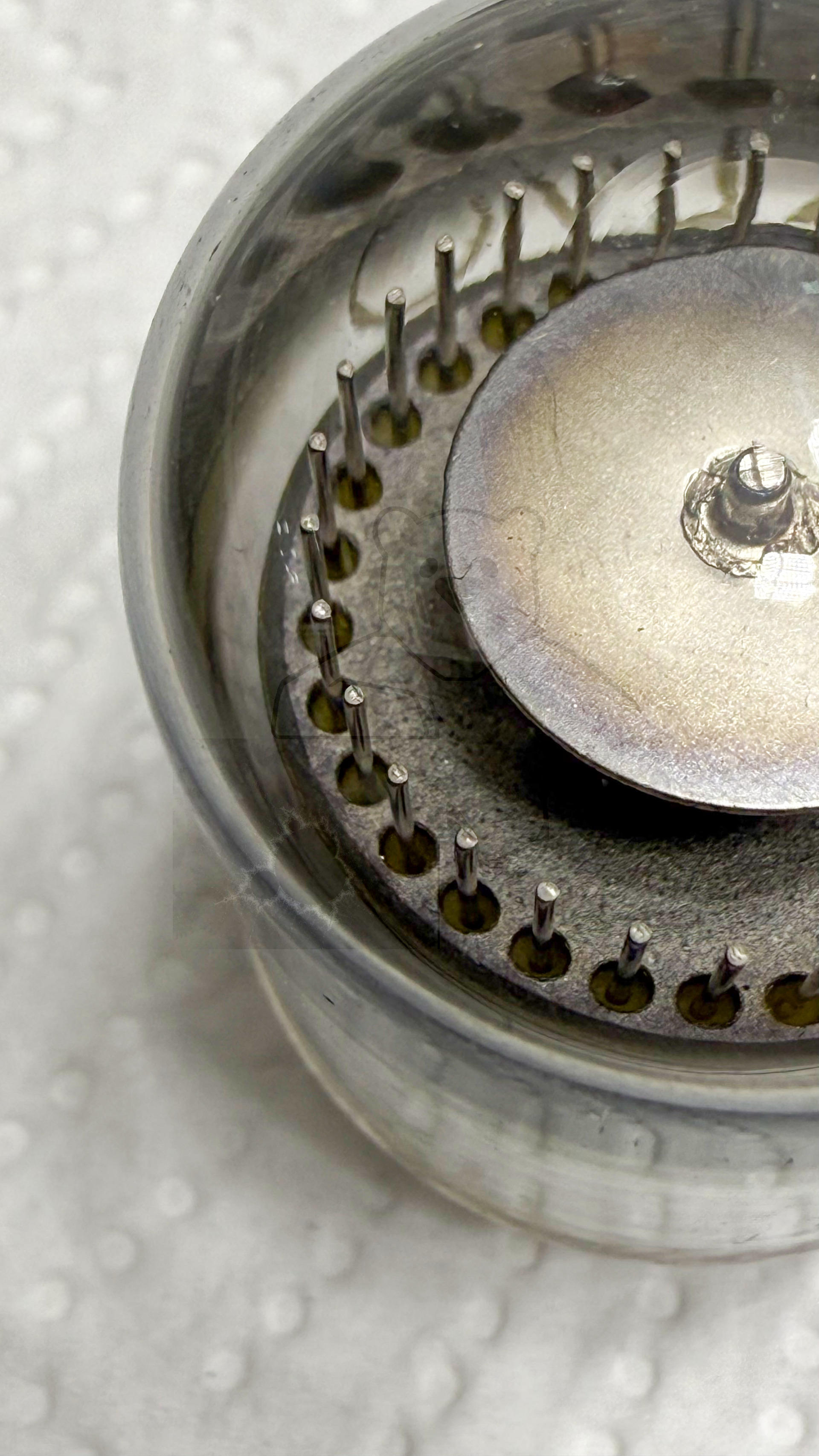

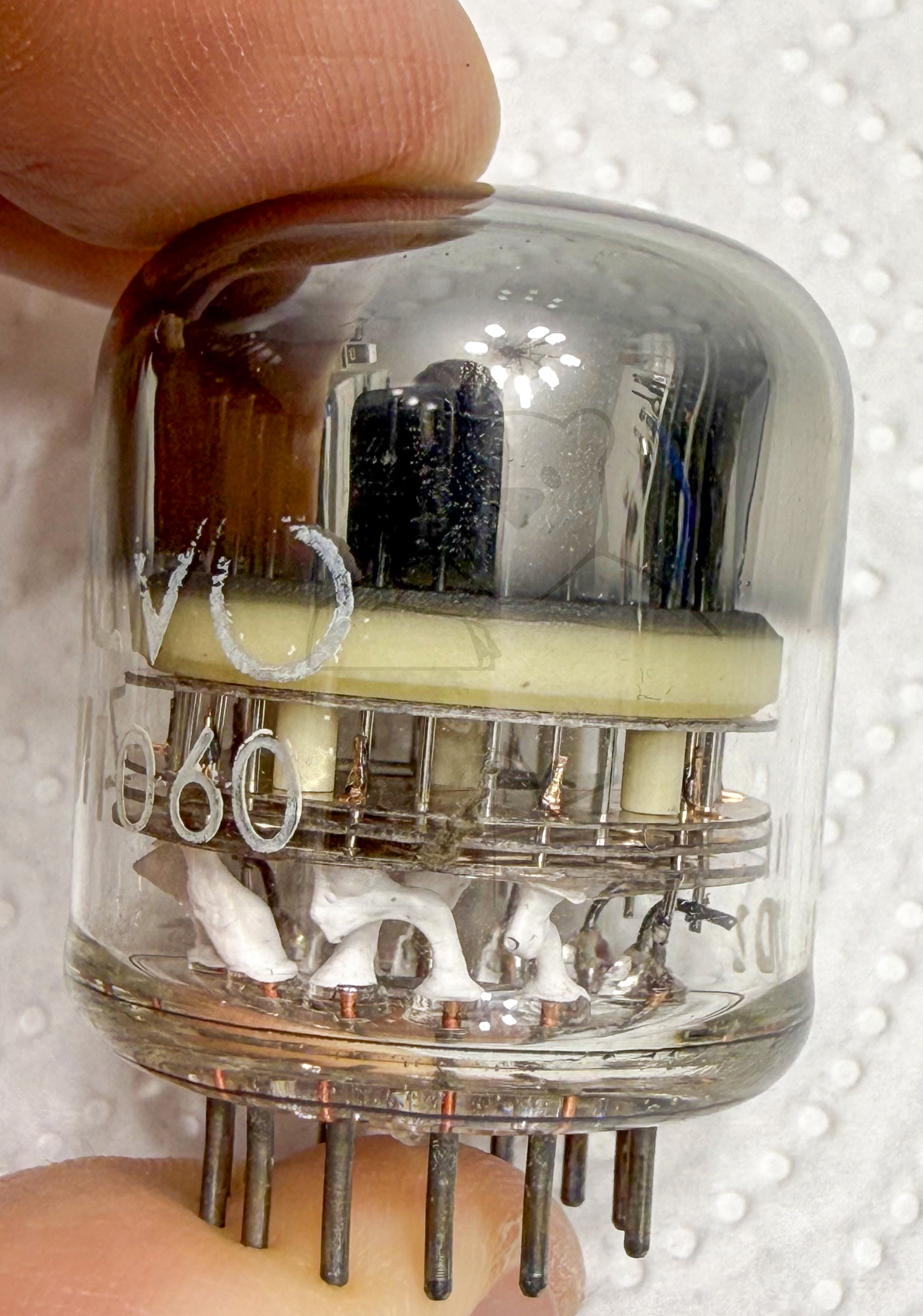

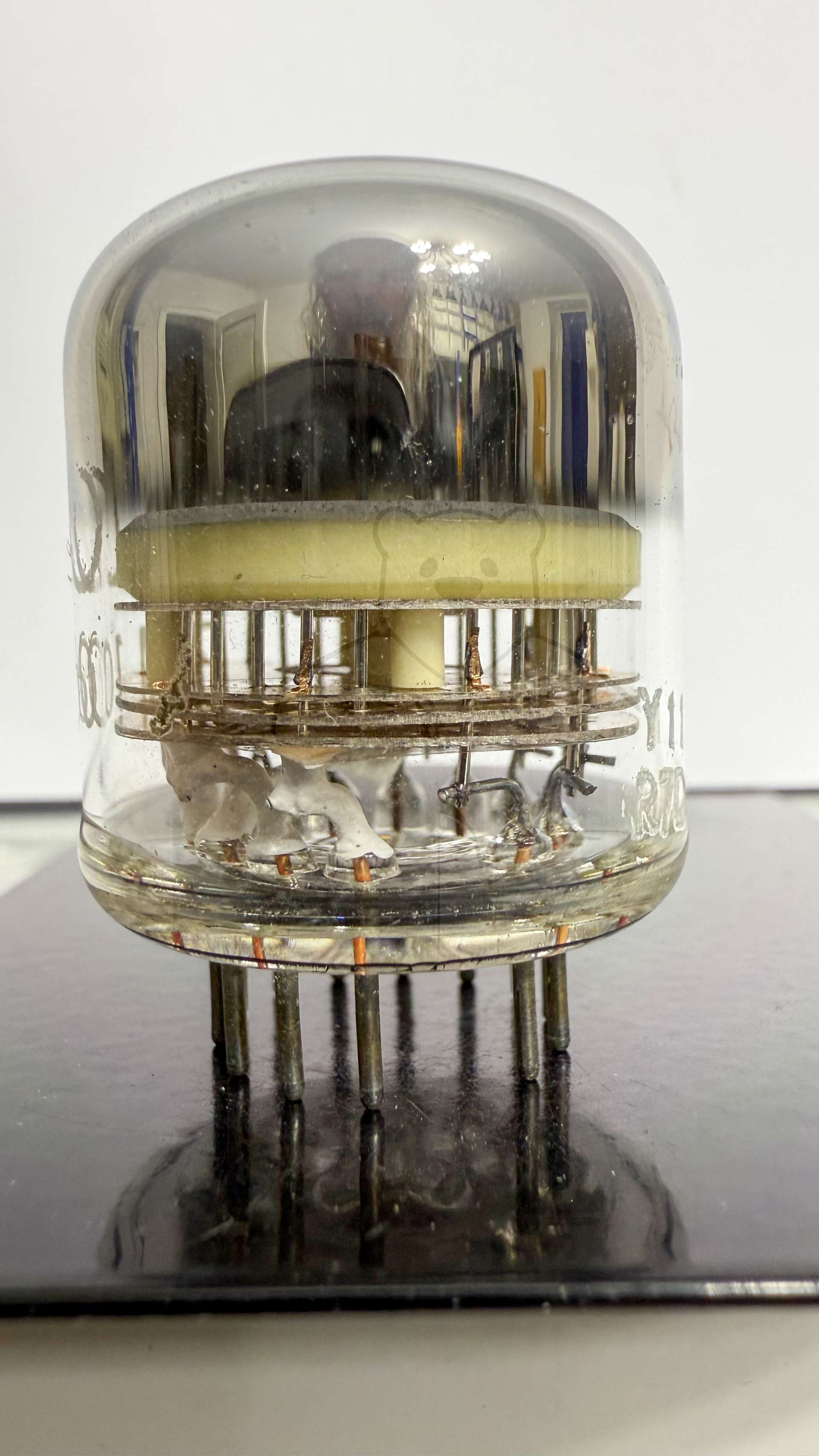

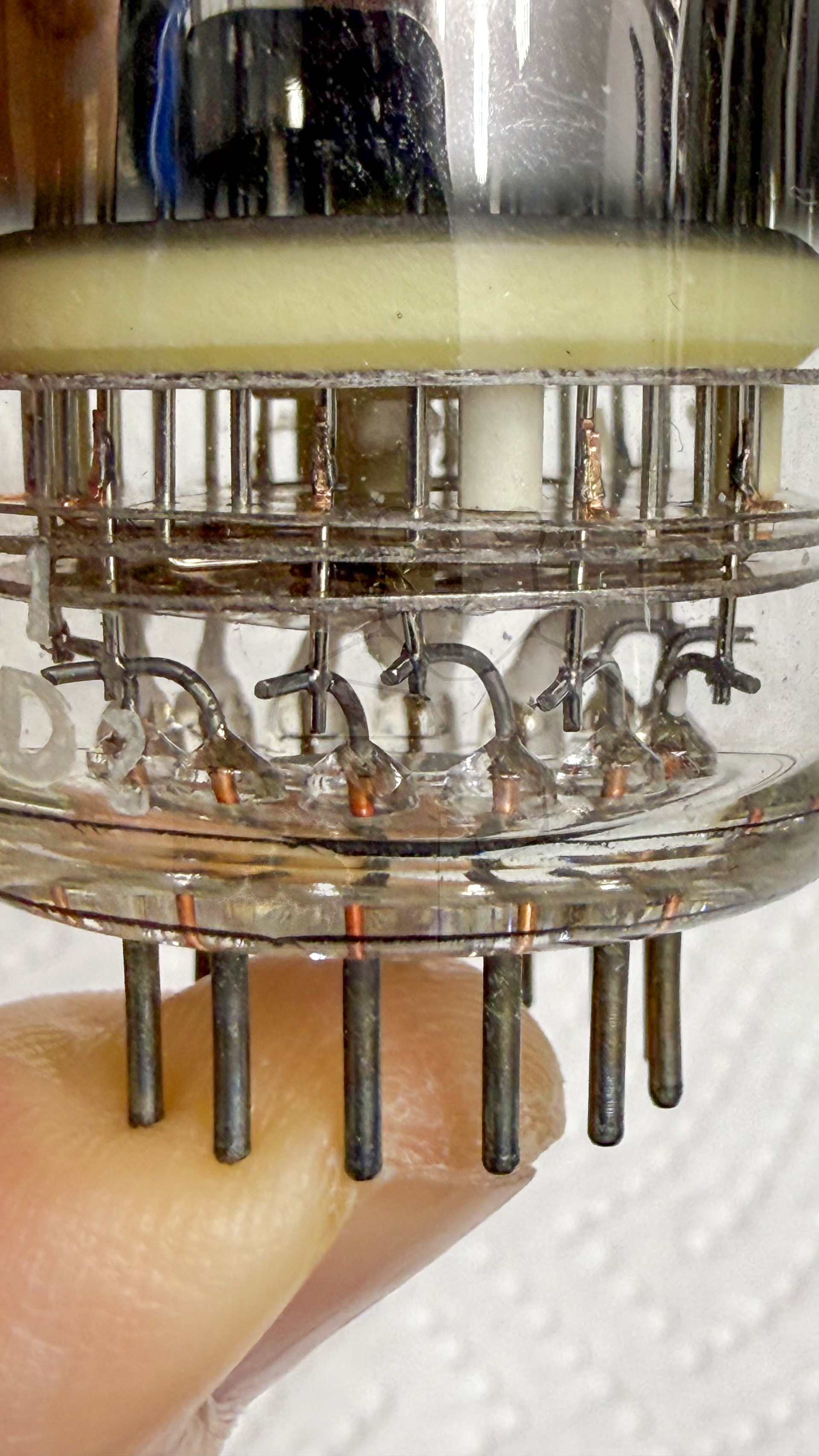

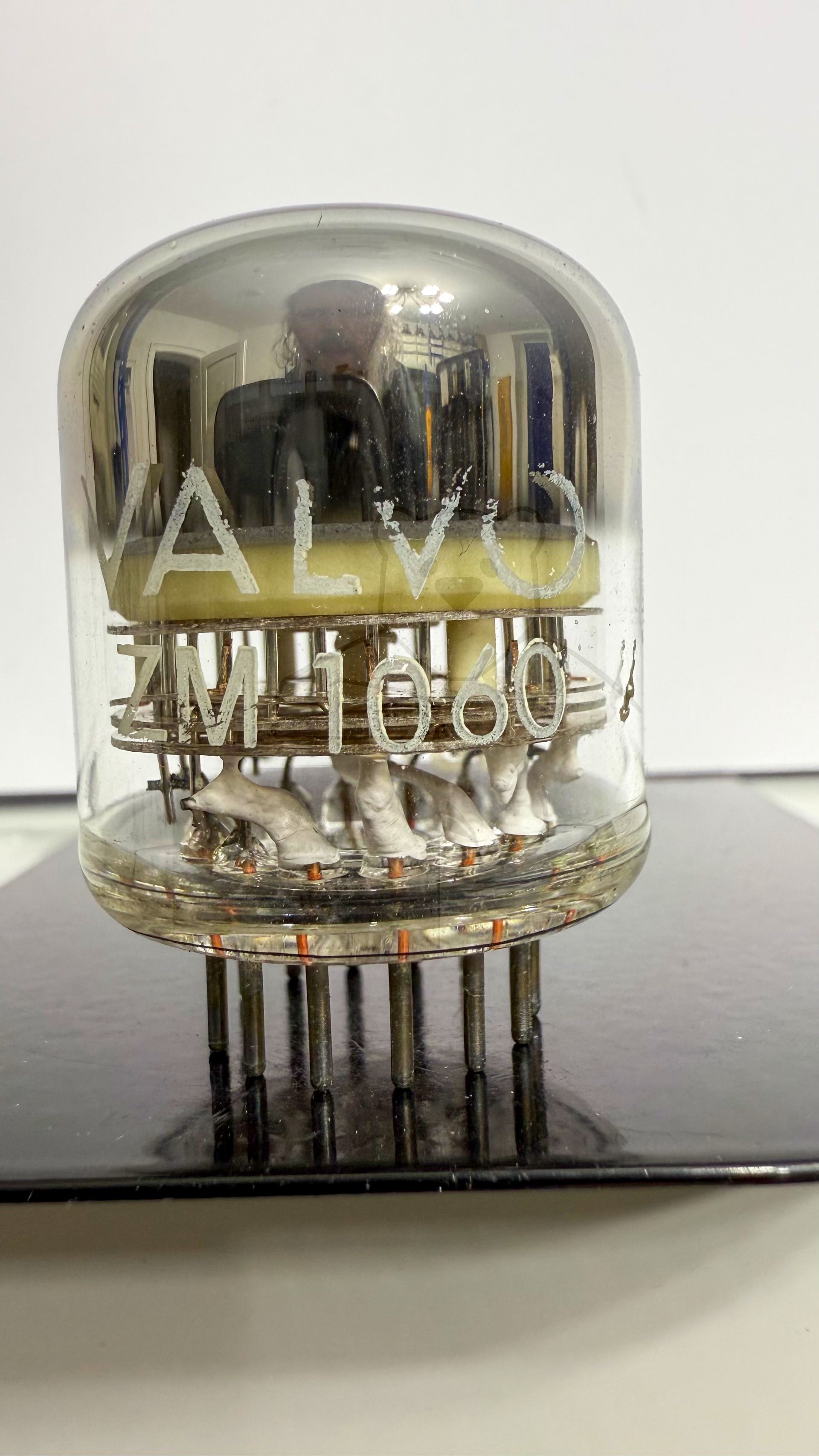

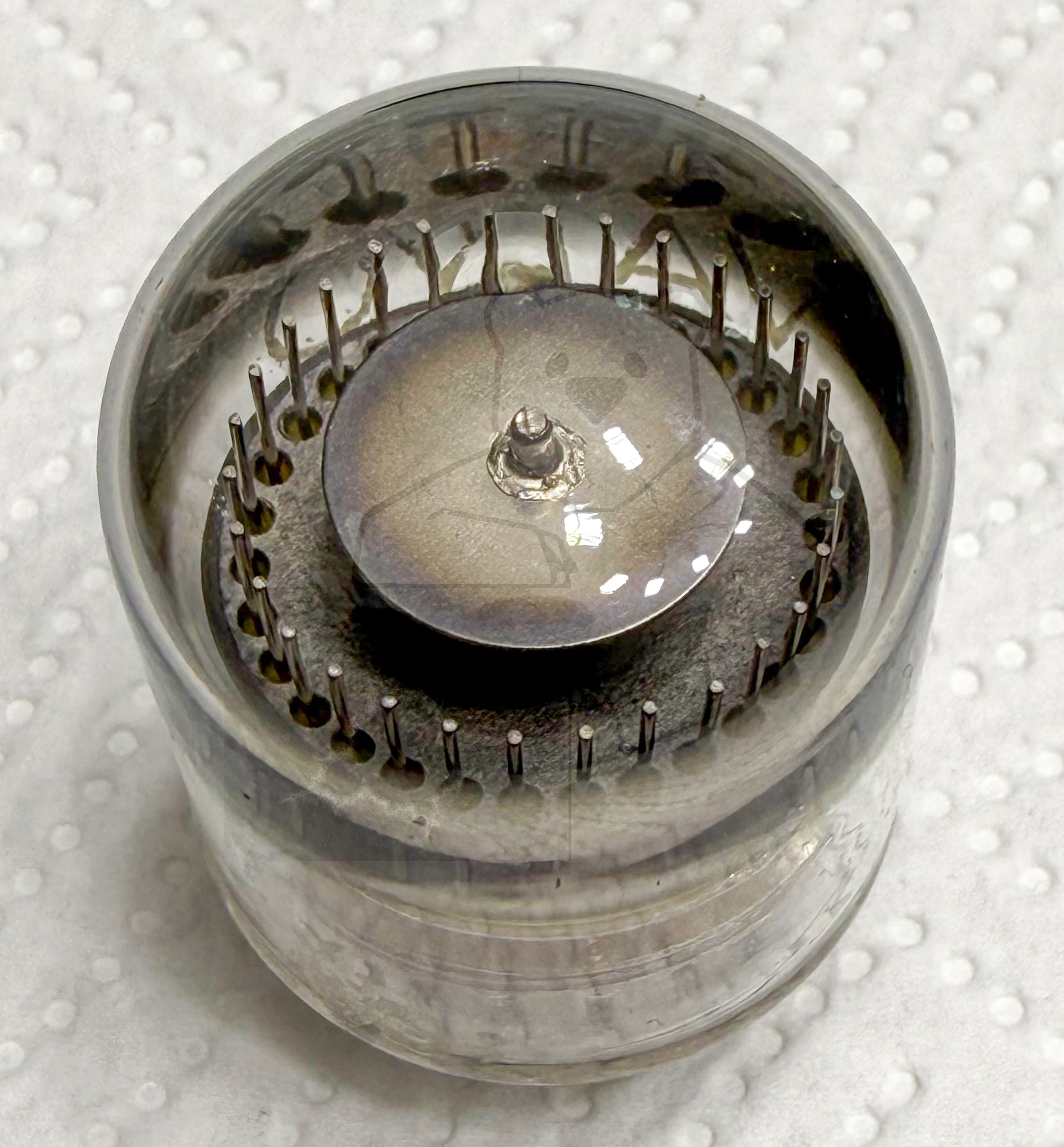

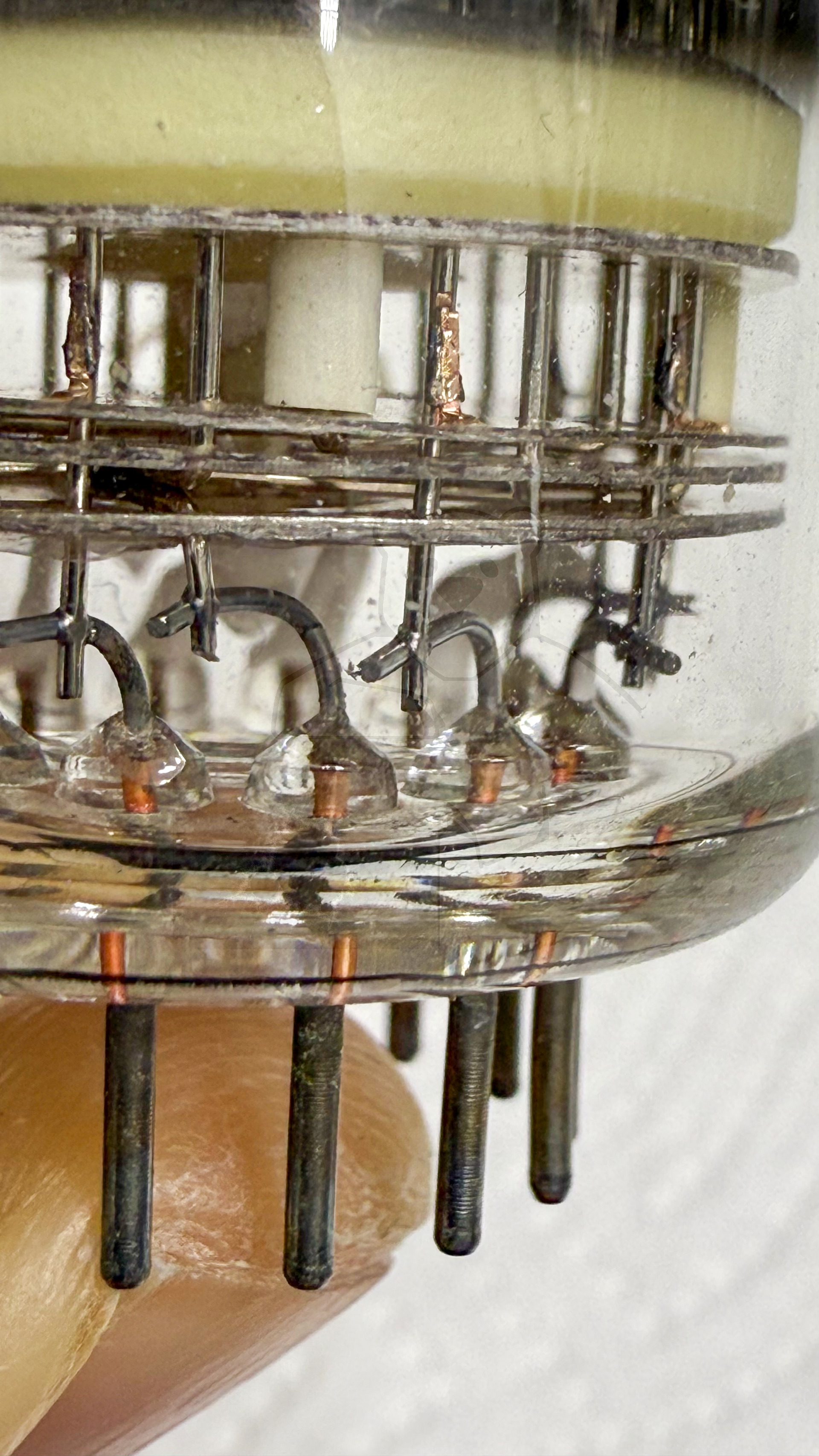

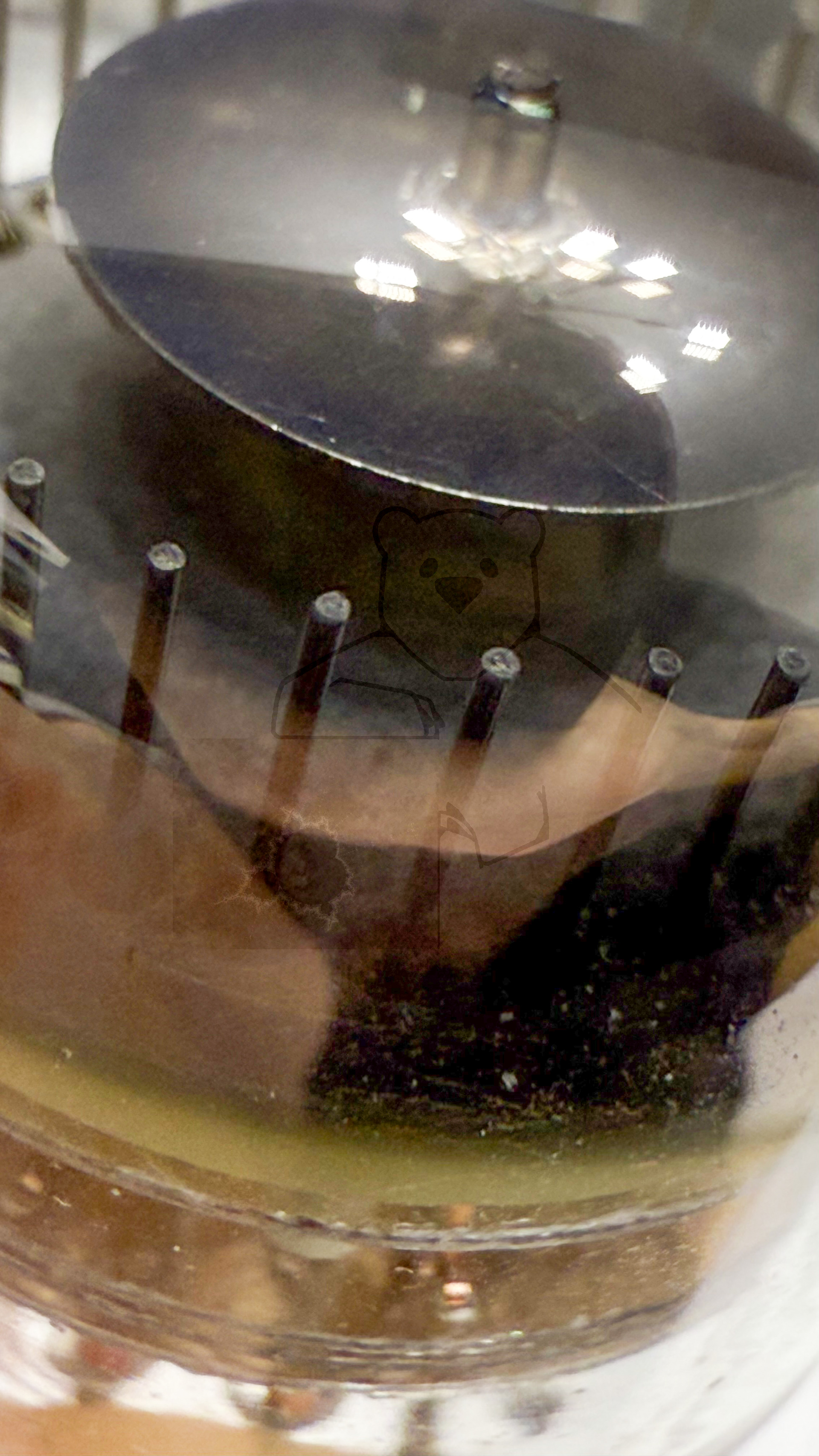

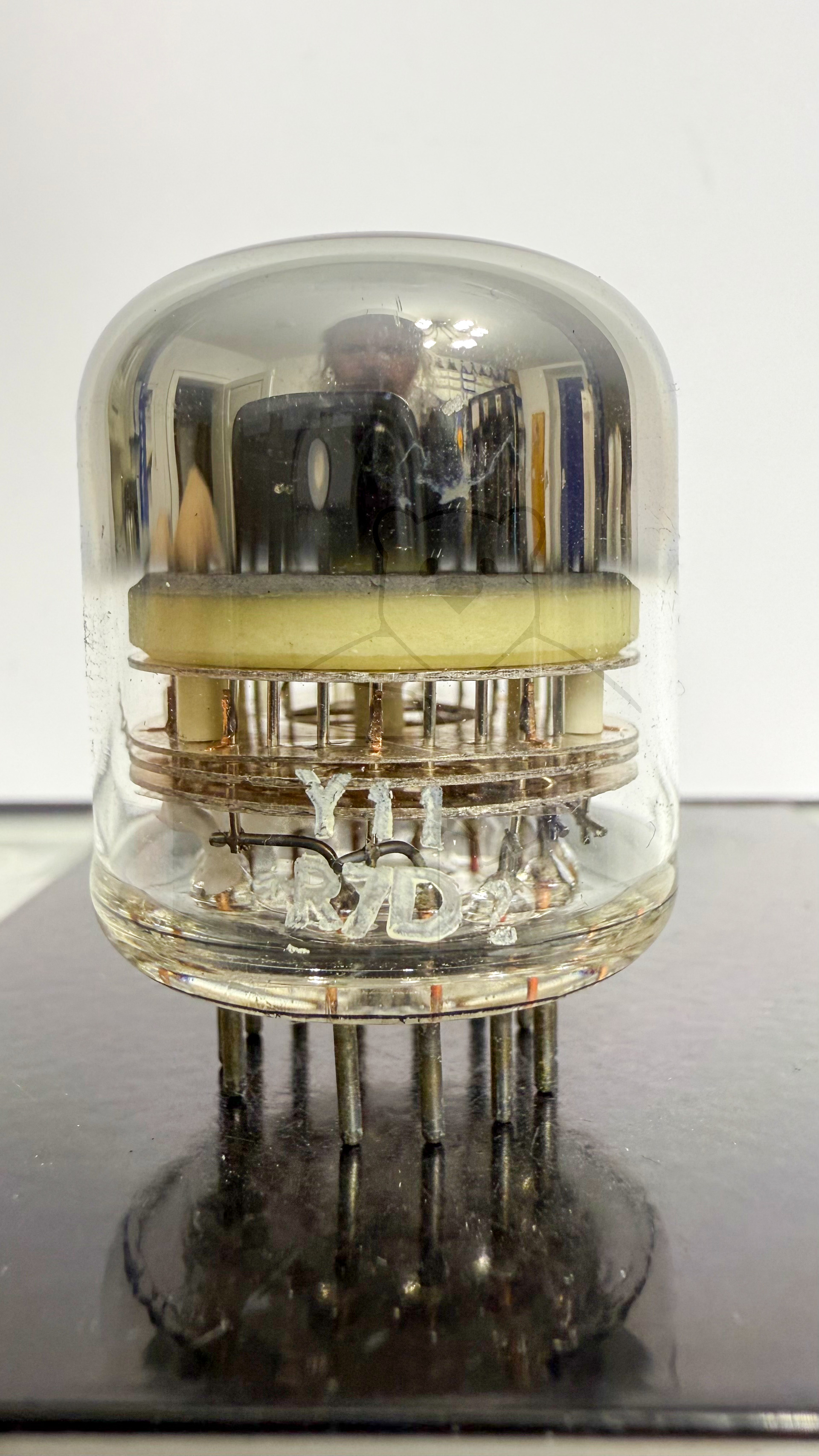

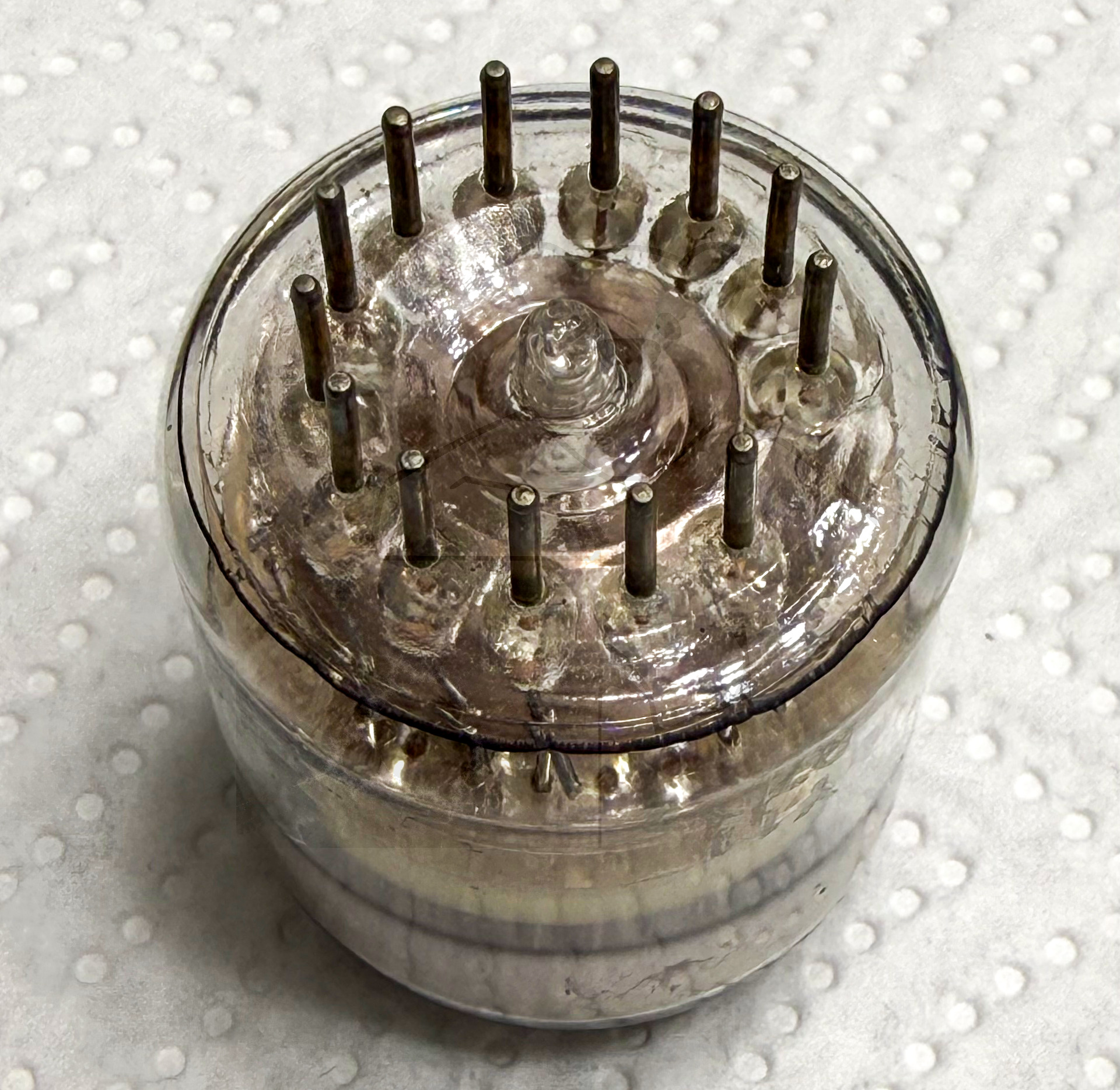

Daten und Bilder der Röhre: ZM1060

🔎 Beschreibung der Röhre: ZM1060

Name	ZM1060
Vergleichsname	Z505S
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode

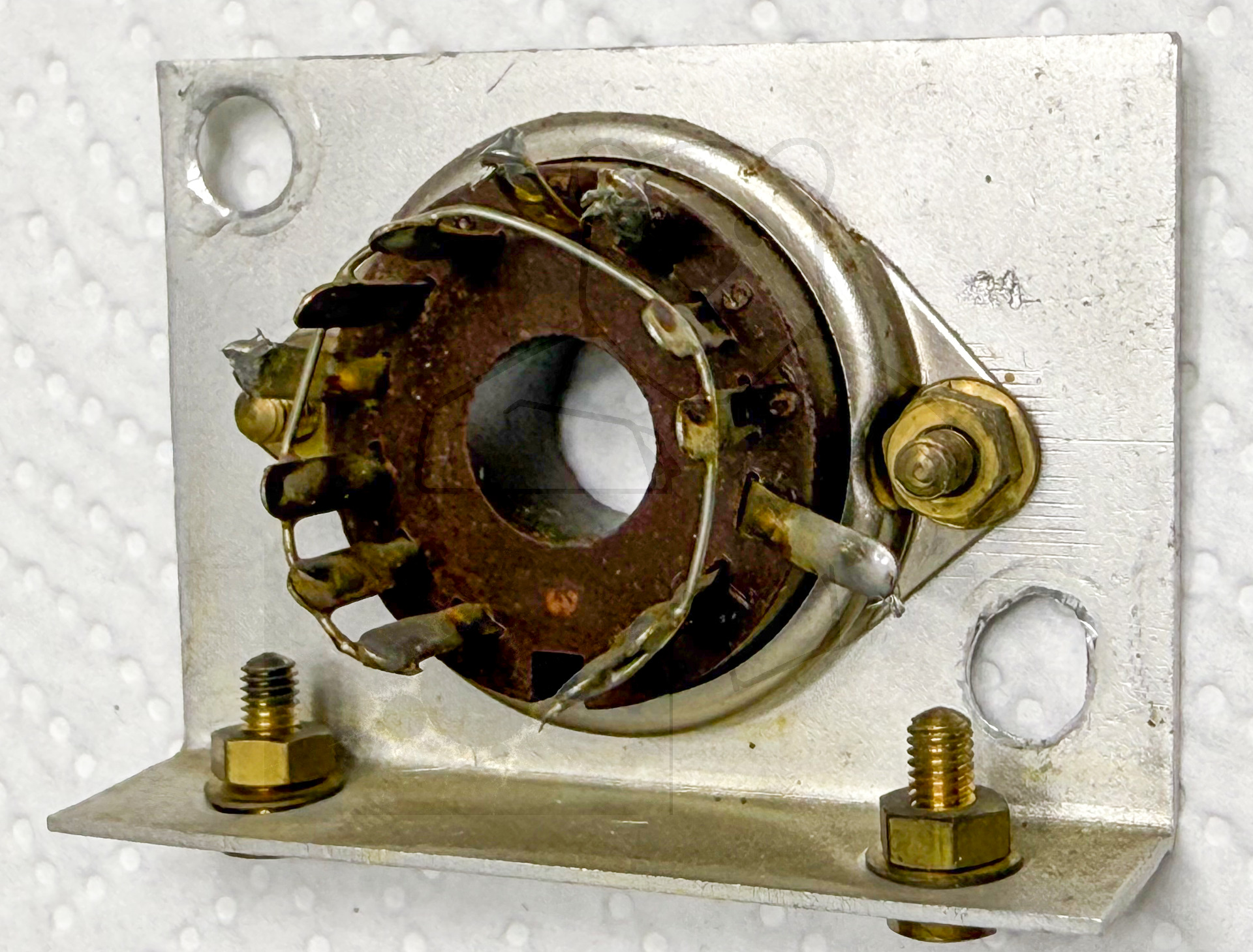

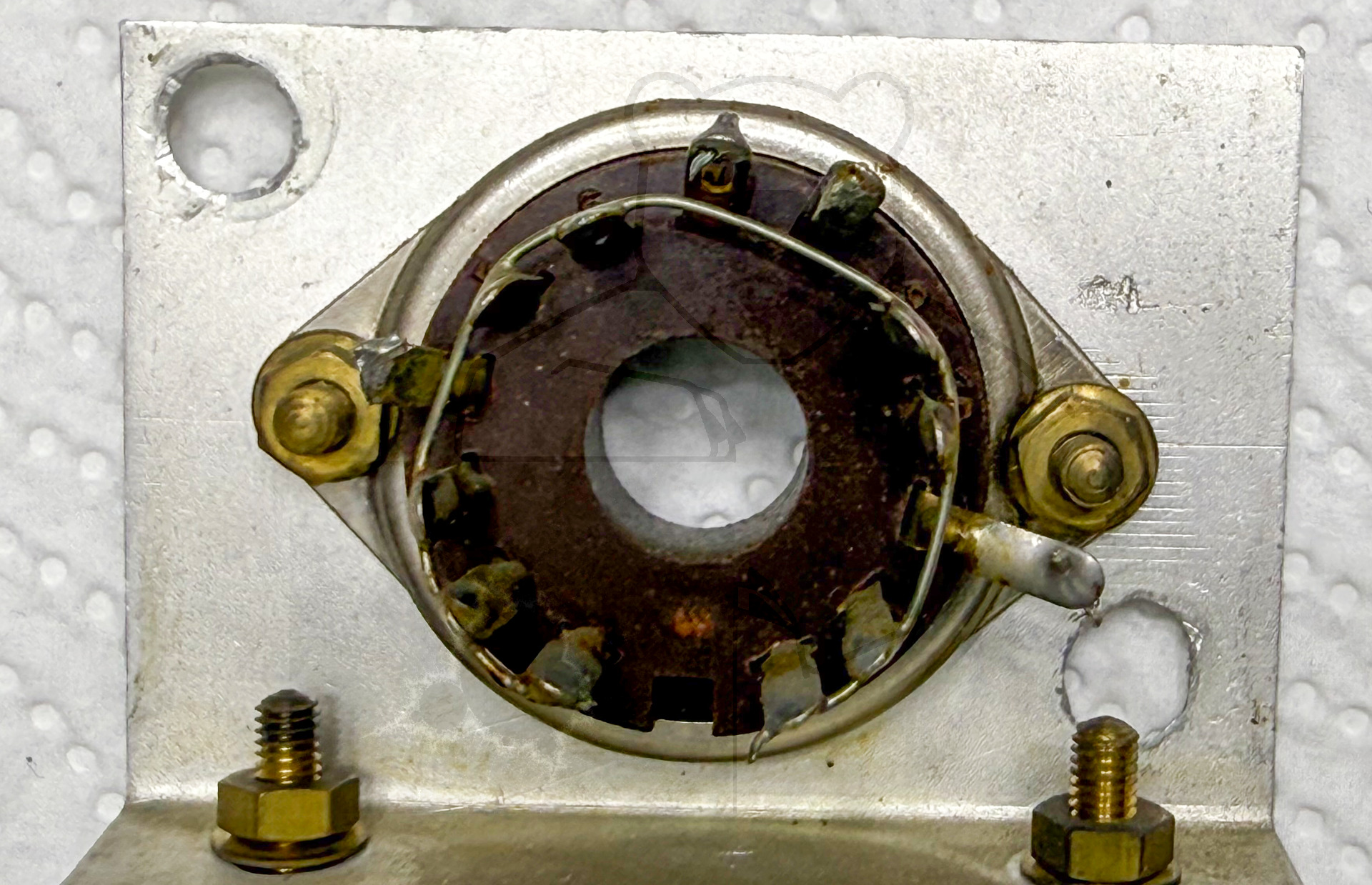

Röhren mit Sockel	Spezialsockel, Zahlenanzeigen → Liste aller Röhren mit: Spezialsockel, Zahlenanzeigen
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:43:38

🔎 Beschreibung der Systeme für die Röhre: ZM1060

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Zaehlroehre, Dekatron

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

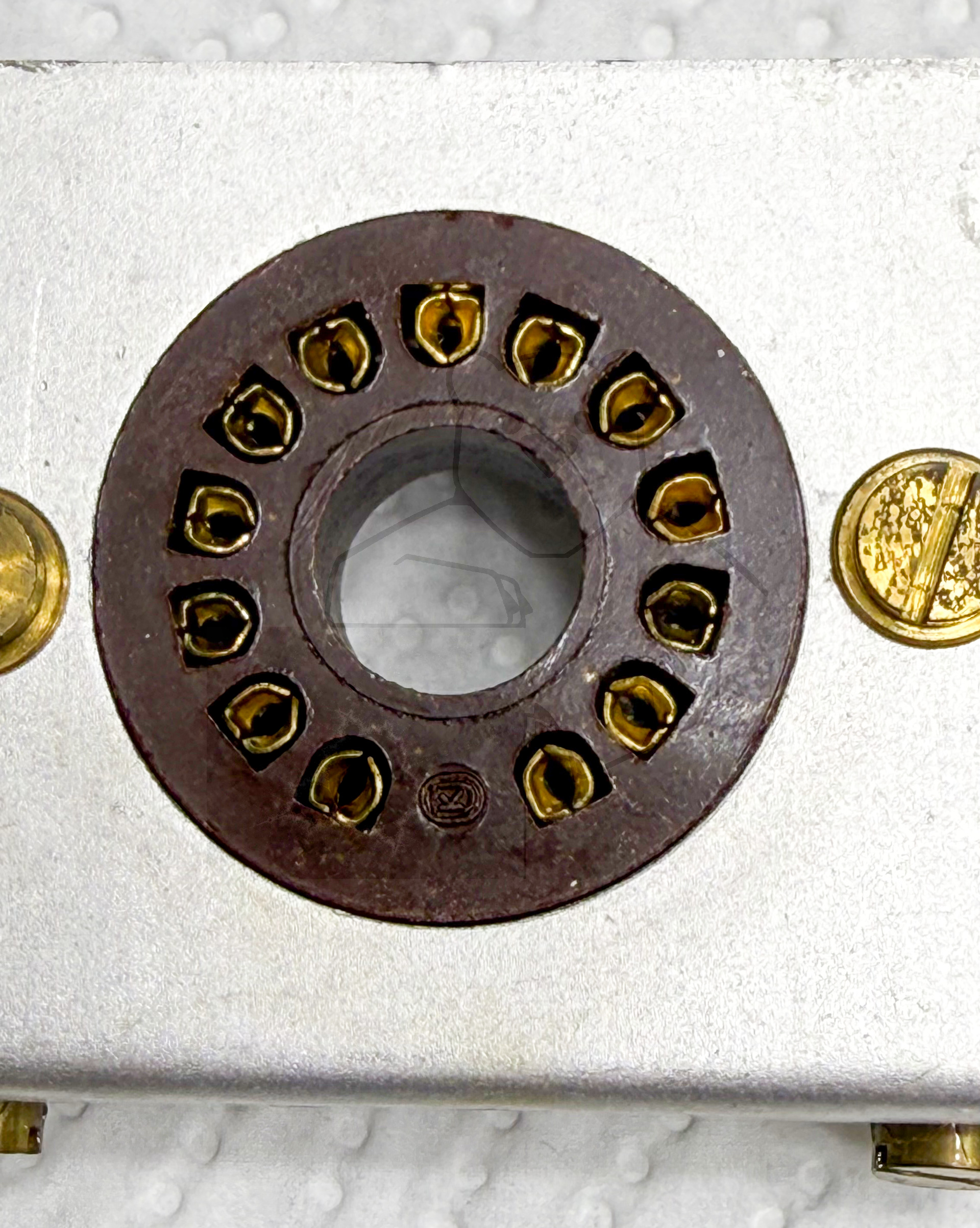

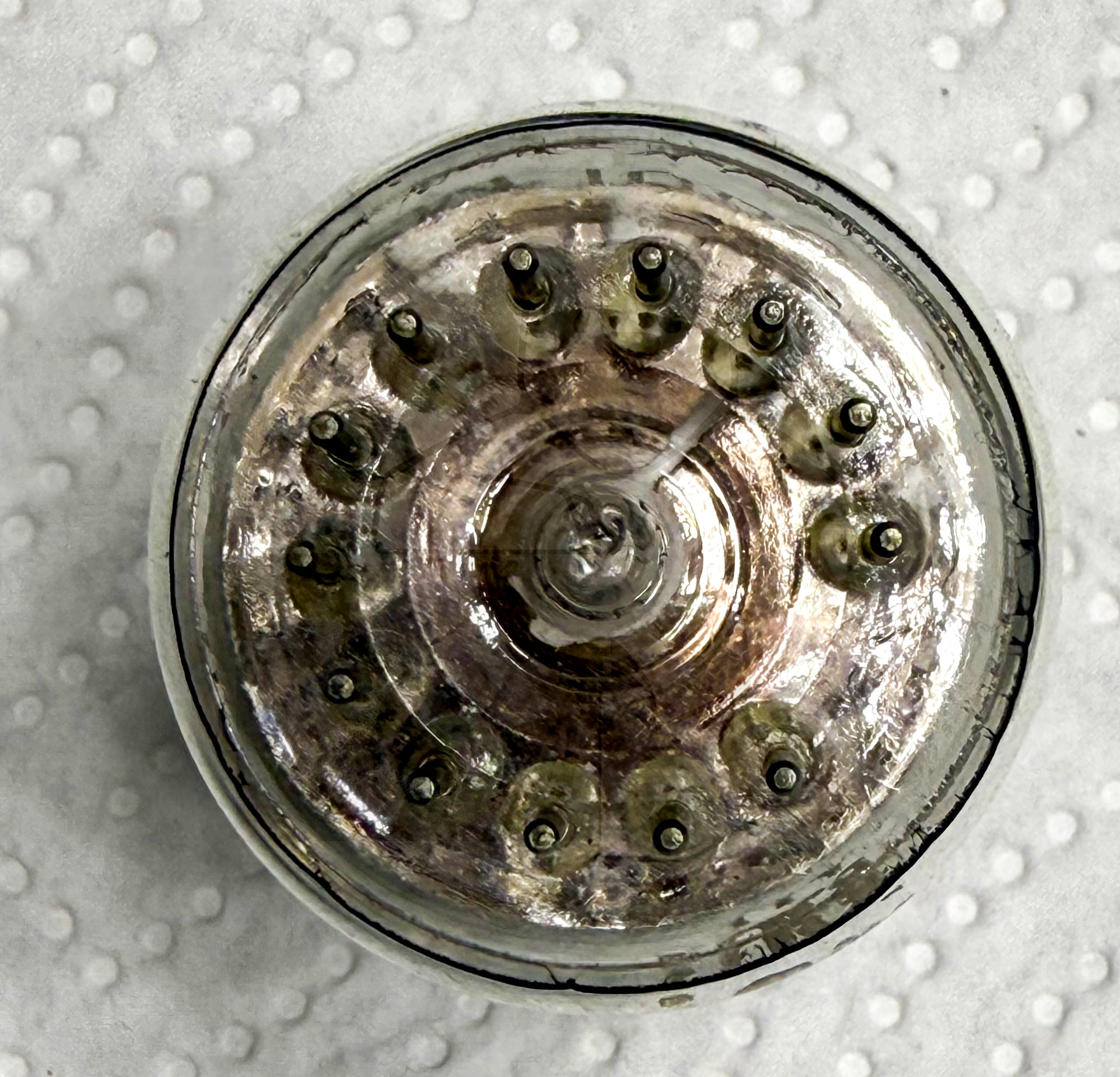

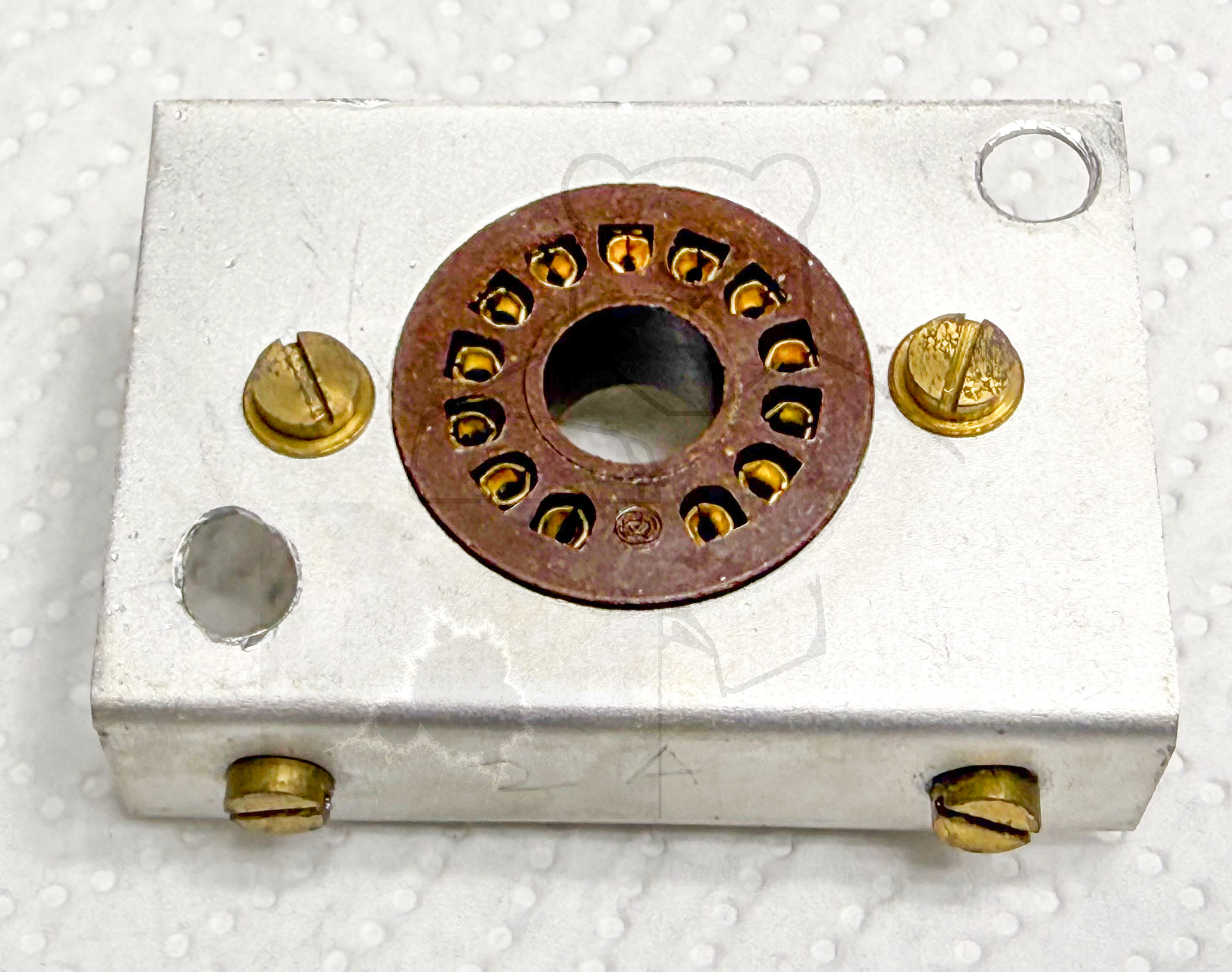

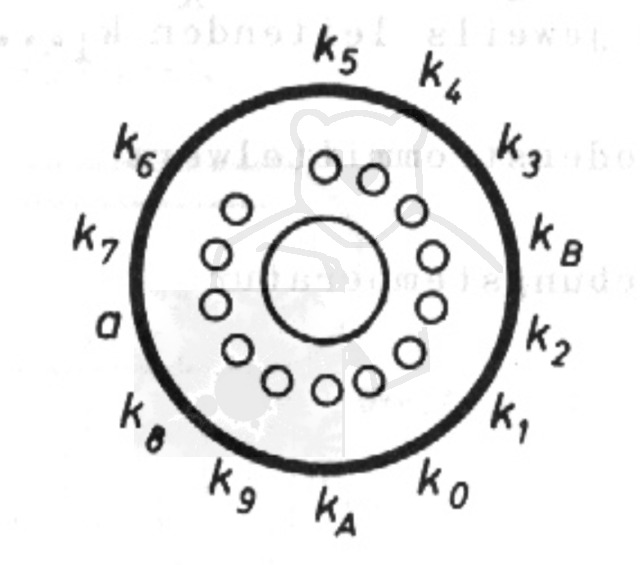

🔎 Sockelschaltung der ZM1060

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ZM1060
Datenblatt ZM1060 Valvo [Scan von Dieter Waechter].pdf (1348 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
