🔎 Beschreibung der Röhre: Z521M
| Name | Z521M |
| Vergleichsname | ZM1021 |
| Heizspannung (Volt) | |
| Heizstrom (Ampère) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | → Informationen zum Sockel: Spezialsockel, Nixie, 13pol. → Liste aller Röhren mit: Spezialsockel, Nixie, 13pol. |
| Zusätzliche Informationen | Es handelt sich um eine Vorserie, nicht alle Symbole sind vorhanden. Identisch mit der Z561M |
| Letzte Änderung | 20.03.2020 17:32:25 |
🔎 Beschreibung der Systeme für die Röhre: Z521M
| System 1 | |
| Kathode | |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | → Anzeigeroehre, Nixie |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der Z521M
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 Datenblätter zur Röhre: Z521M
Datenblatt Z521M RFT [Scan von Dieter Waechter].pdf (796 kB)
Datenblatt Z5810M RFT [Scan von Dieter Waechter].pdf (796 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: Z521M

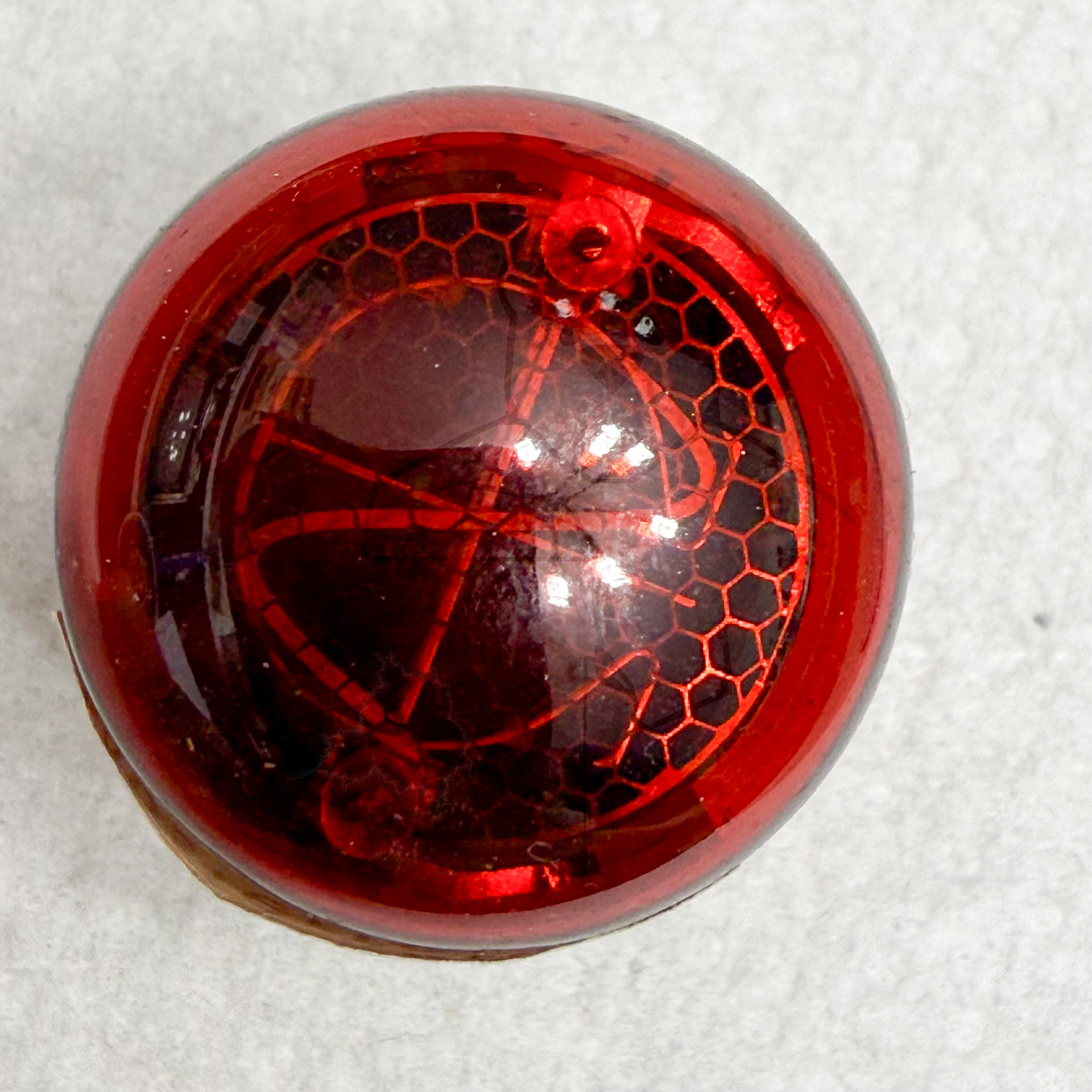

Röhre Z521M #6373 - Musterröhre - Diese Röhre stamt aus der Vorfertigung. Geringfügige Änderungen vorbehalten Bild 1

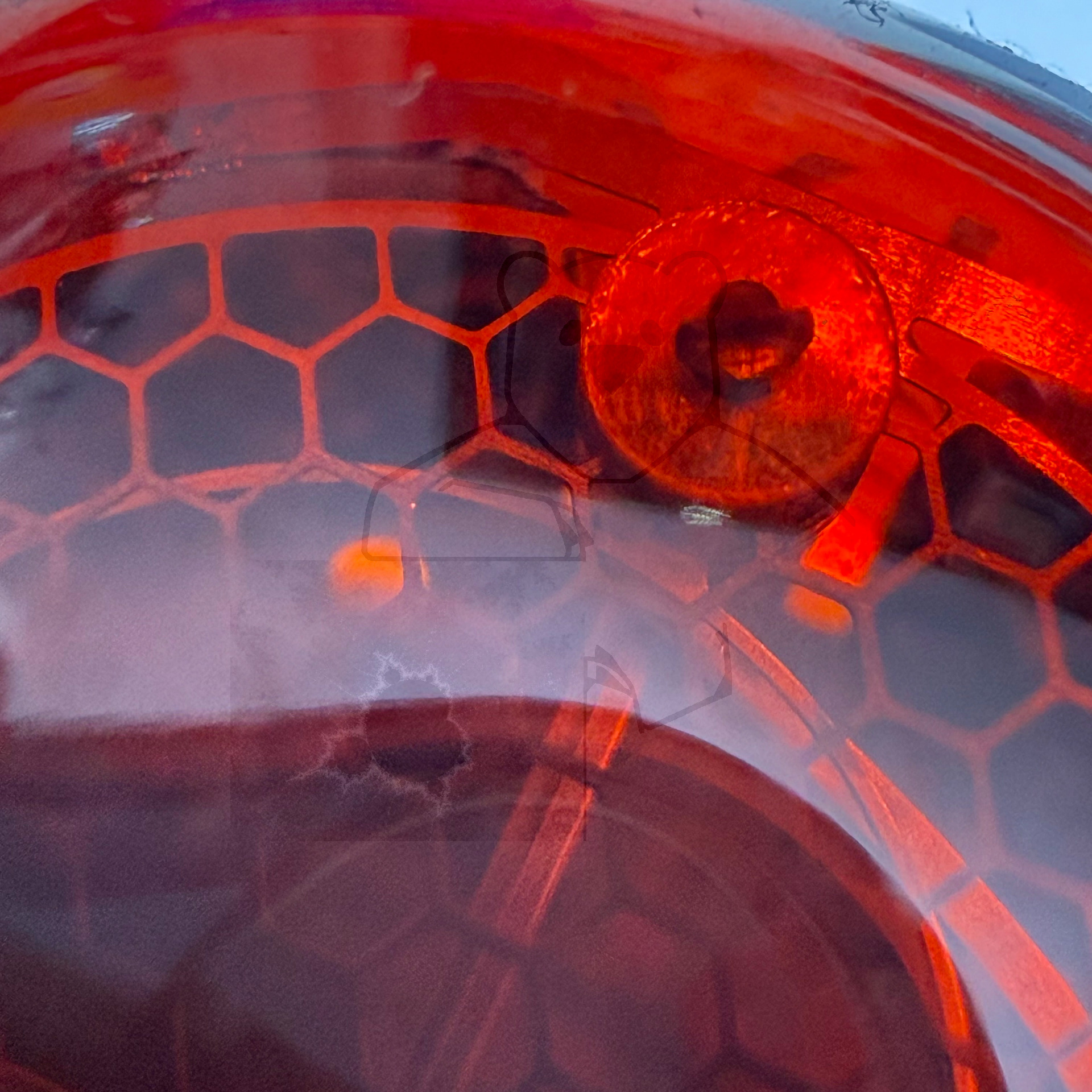

Röhre Z521M #6373 - Musterröhre - Diese Röhre stamt aus der Vorfertigung. Geringfügige Änderungen vorbehalten Bild 2

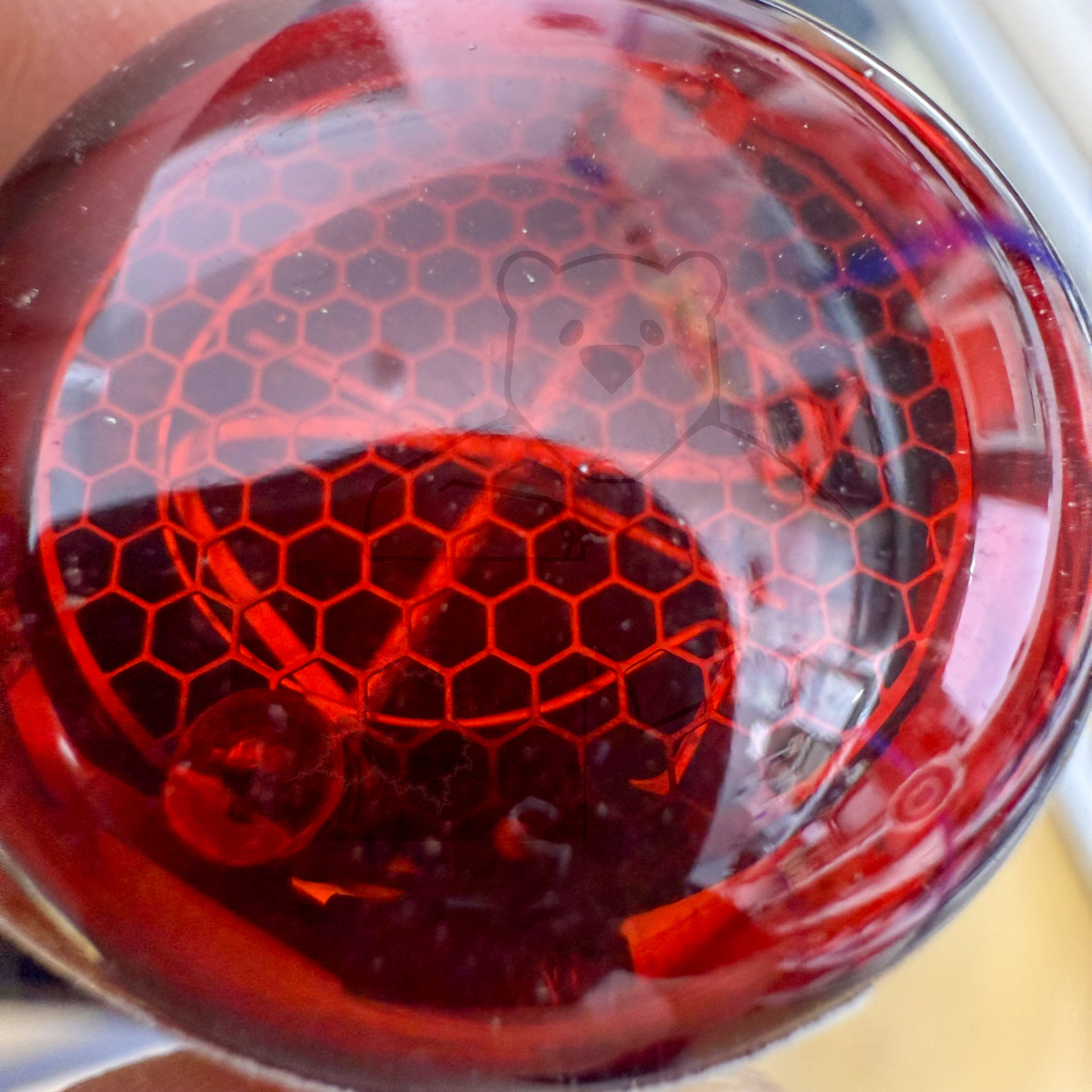

Röhre Z521M #6373 - Musterröhre - Diese Röhre stamt aus der Vorfertigung. Geringfügige Änderungen vorbehalten Bild 3

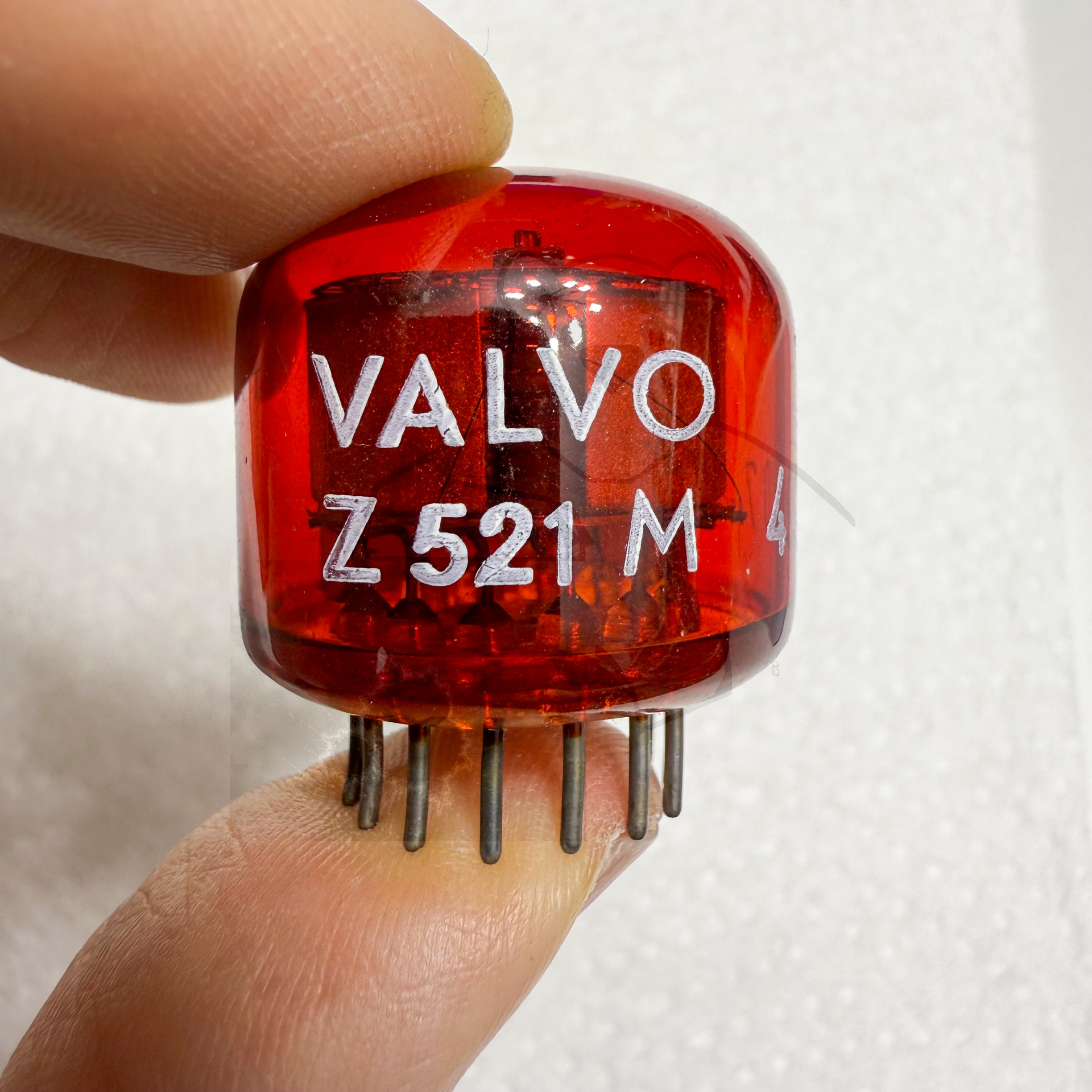

Röhre Z521M #6373 - Musterröhre - Diese Röhre stamt aus der Vorfertigung. Geringfügige Änderungen vorbehalten Bild 4

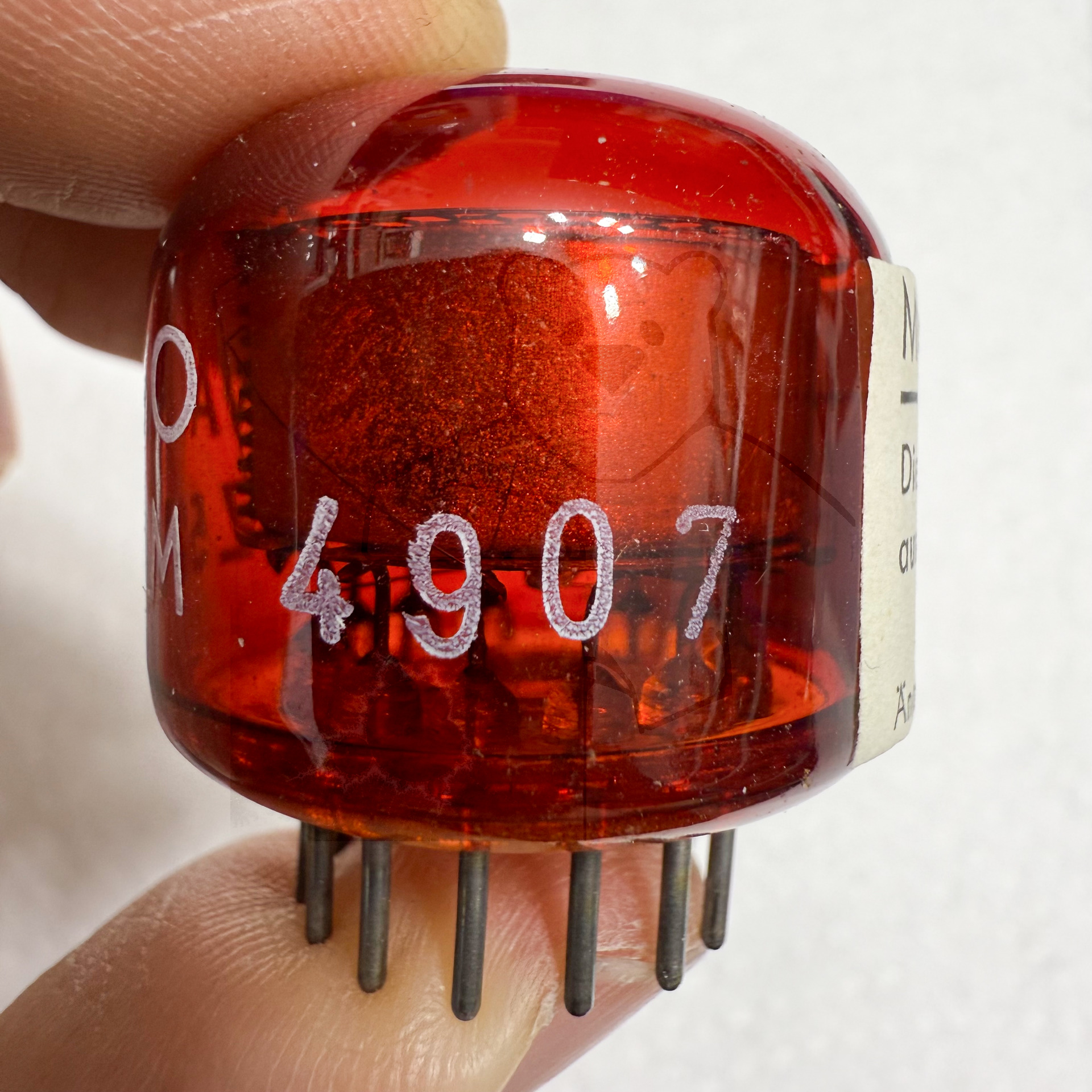

Röhre Z521M #6373 - Musterröhre - Diese Röhre stamt aus der Vorfertigung. Geringfügige Änderungen vorbehalten Bild 5

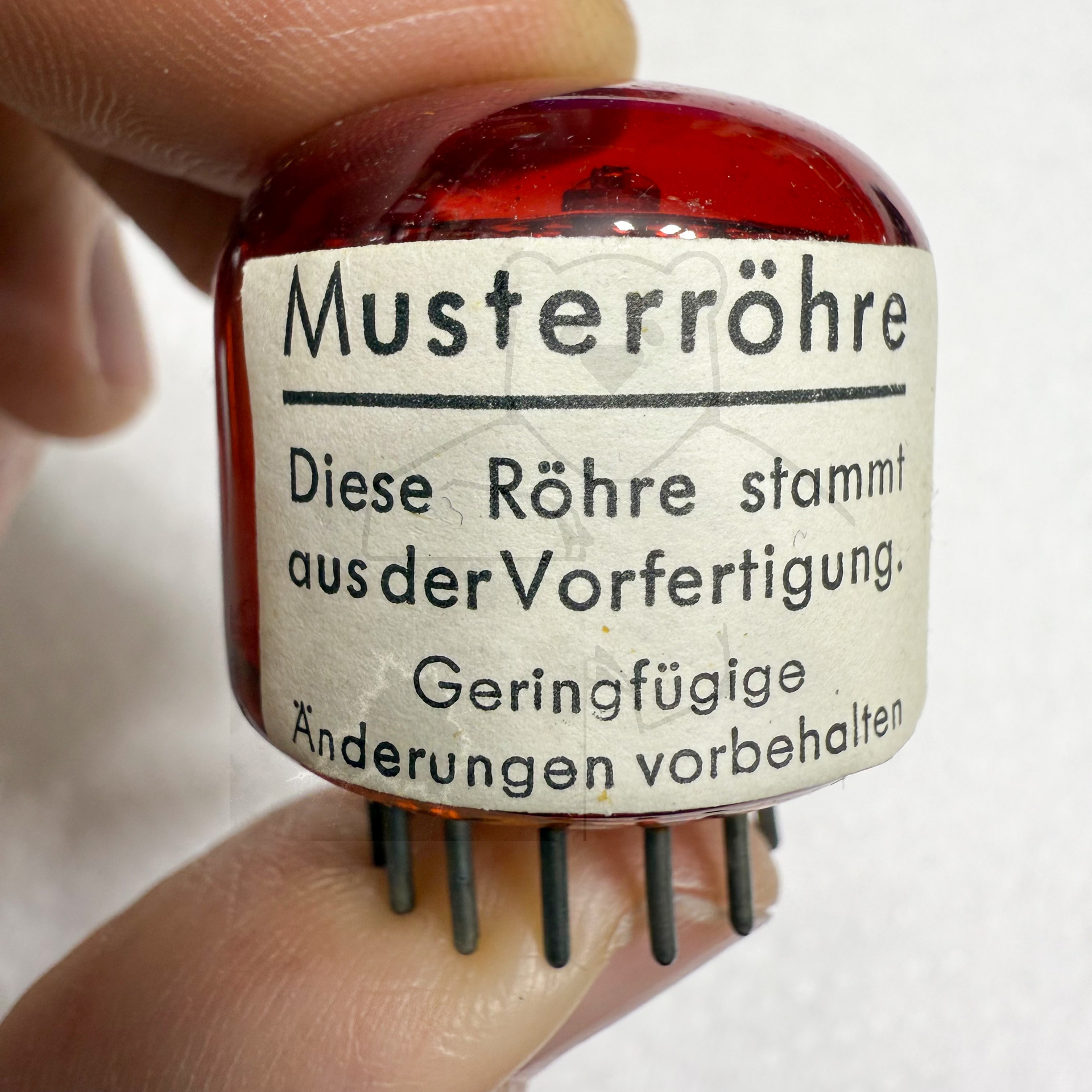

Röhre Z521M #6373 - Musterröhre - Diese Röhre stamt aus der Vorfertigung. Geringfügige Änderungen vorbehalten Bild 6

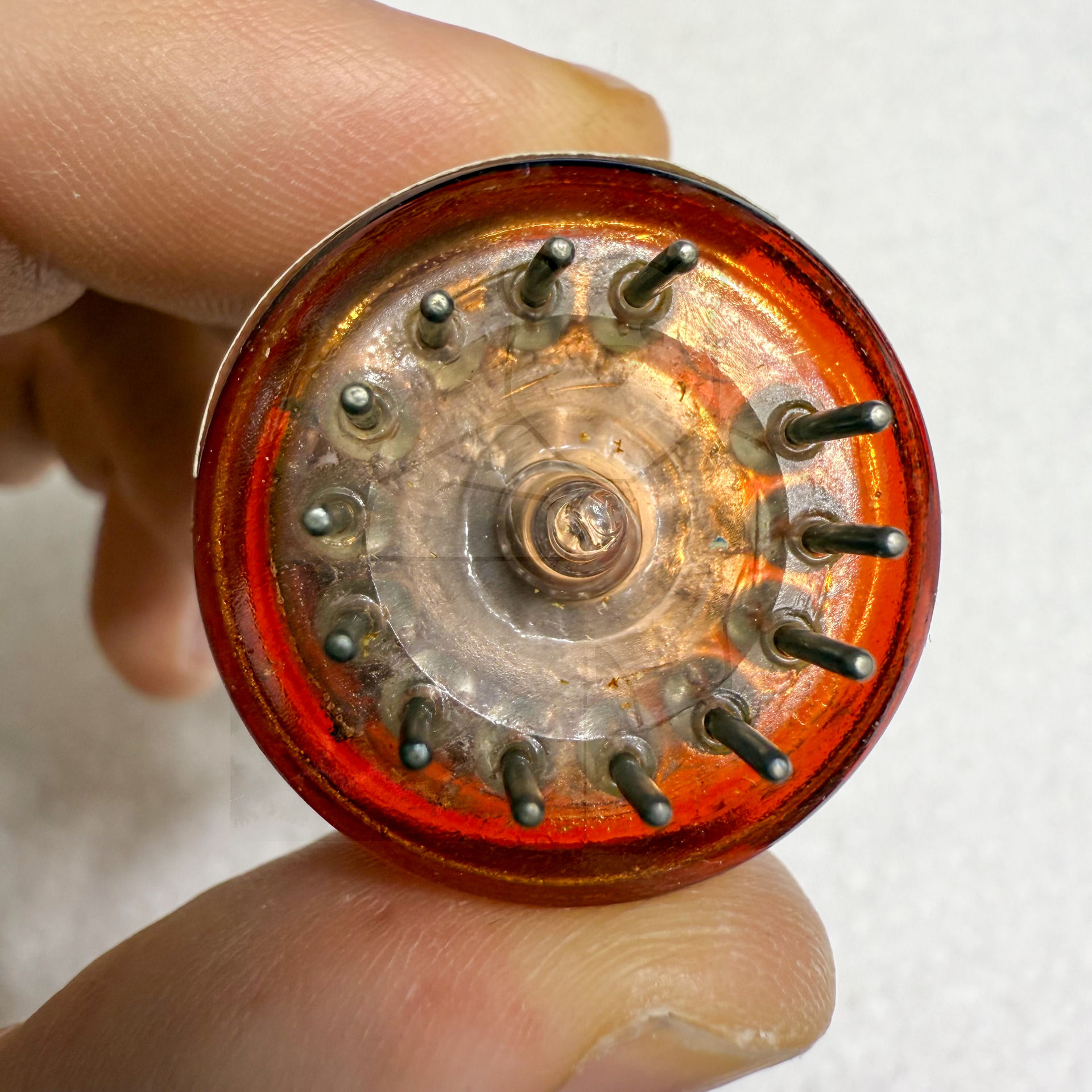

Röhre Z521M #6373 - Musterröhre - Diese Röhre stamt aus der Vorfertigung. Geringfügige Änderungen vorbehalten Bild 7

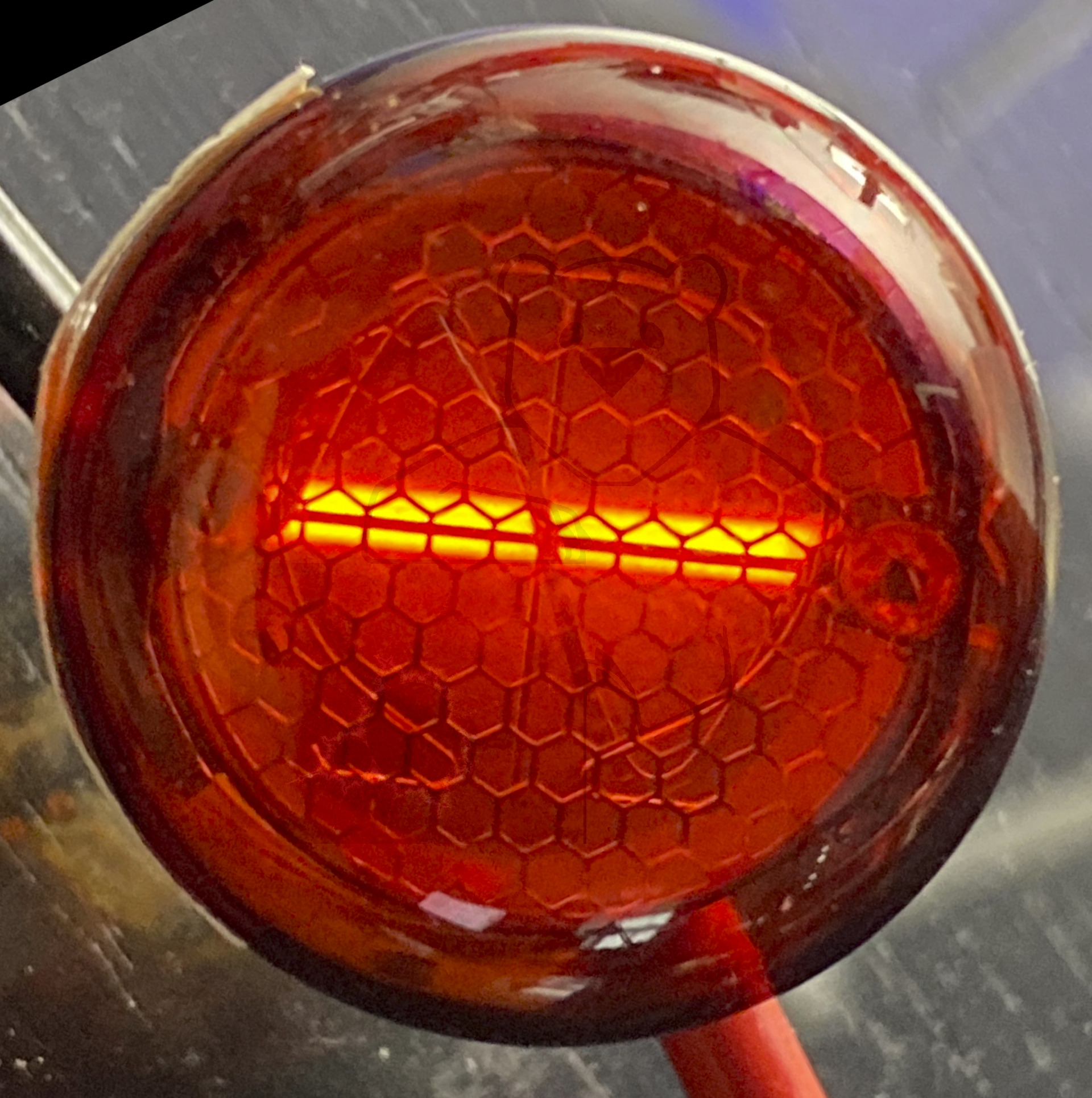

Röhre Z521M - Symbol -

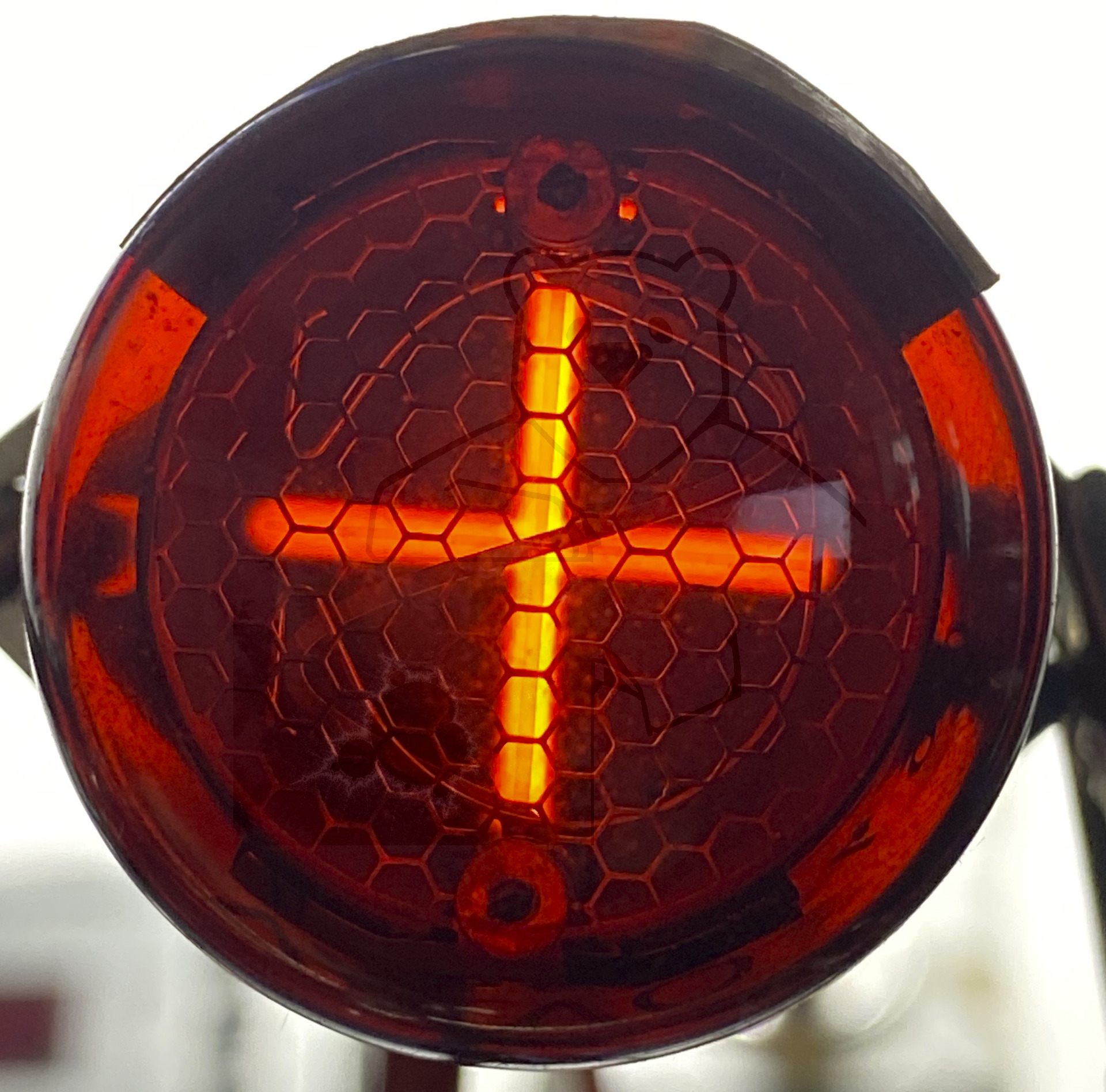

Röhre Z521M - Symbol +

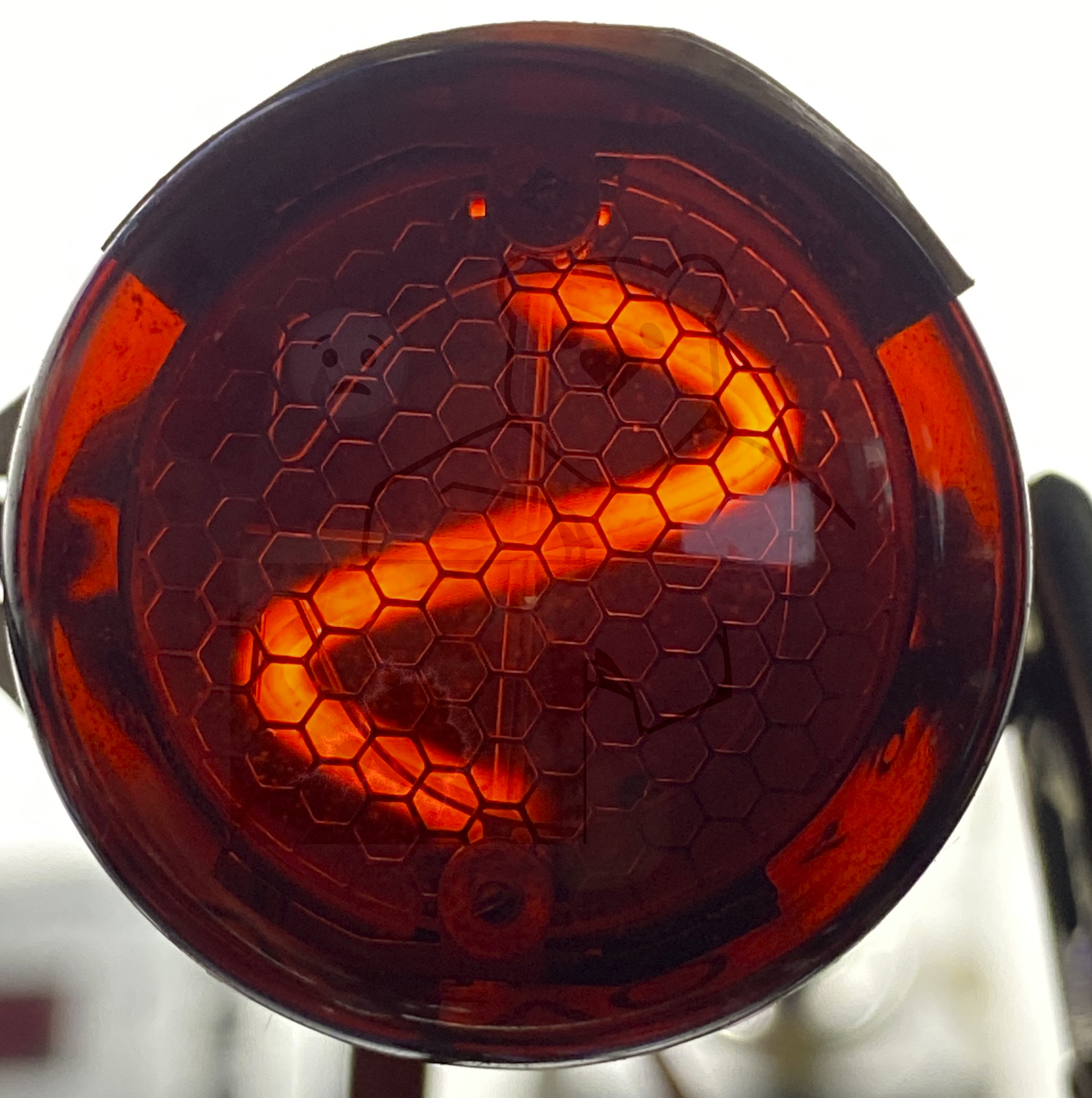

Röhre Z521M - Symbol ~

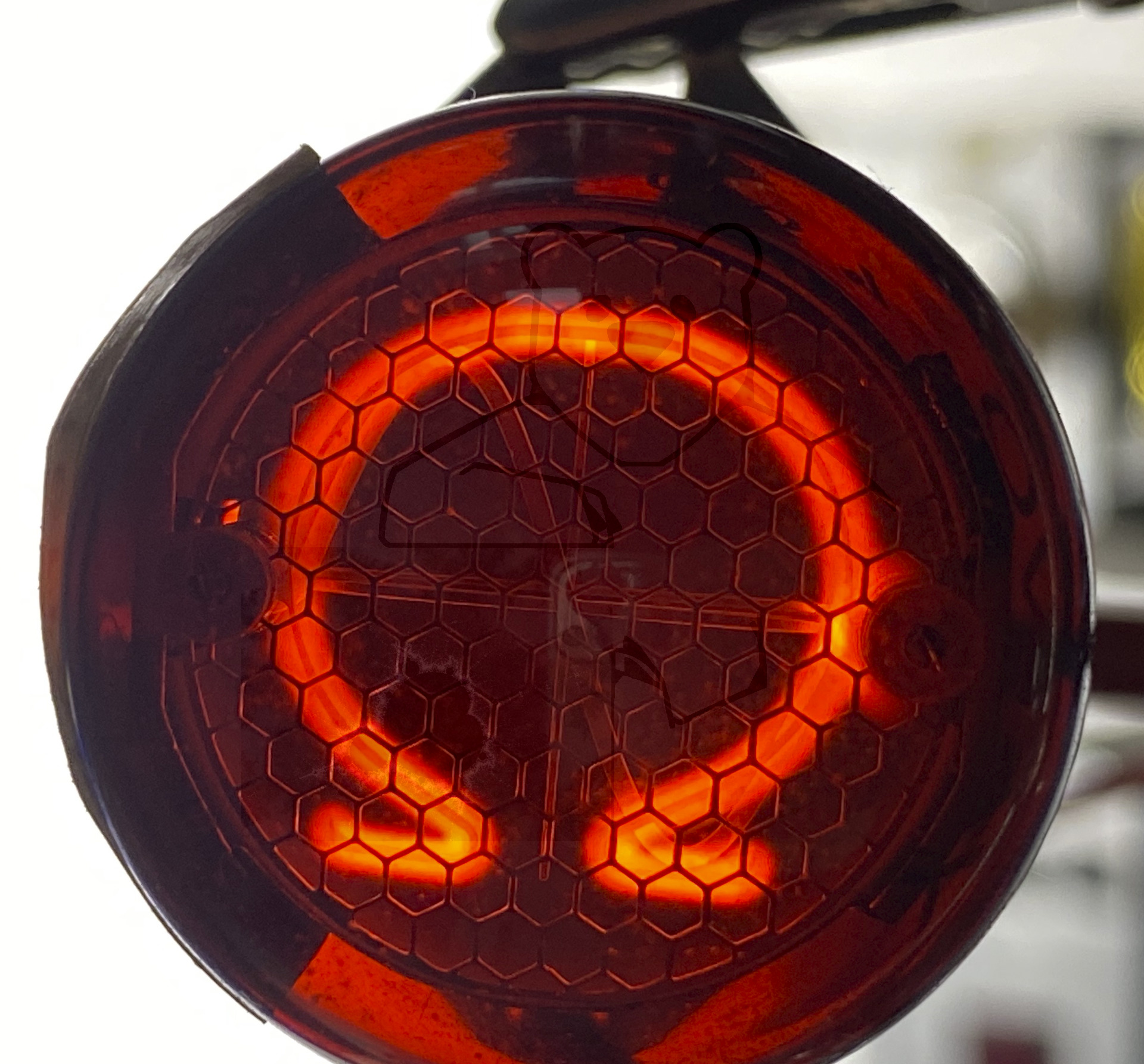

Röhre Z521M - Symbol Ω
🔎 Alle Röhren vom Typ Z521M in der Sammlung
- → Z521M Inventar: 06373 Hersteller: → Valvo
