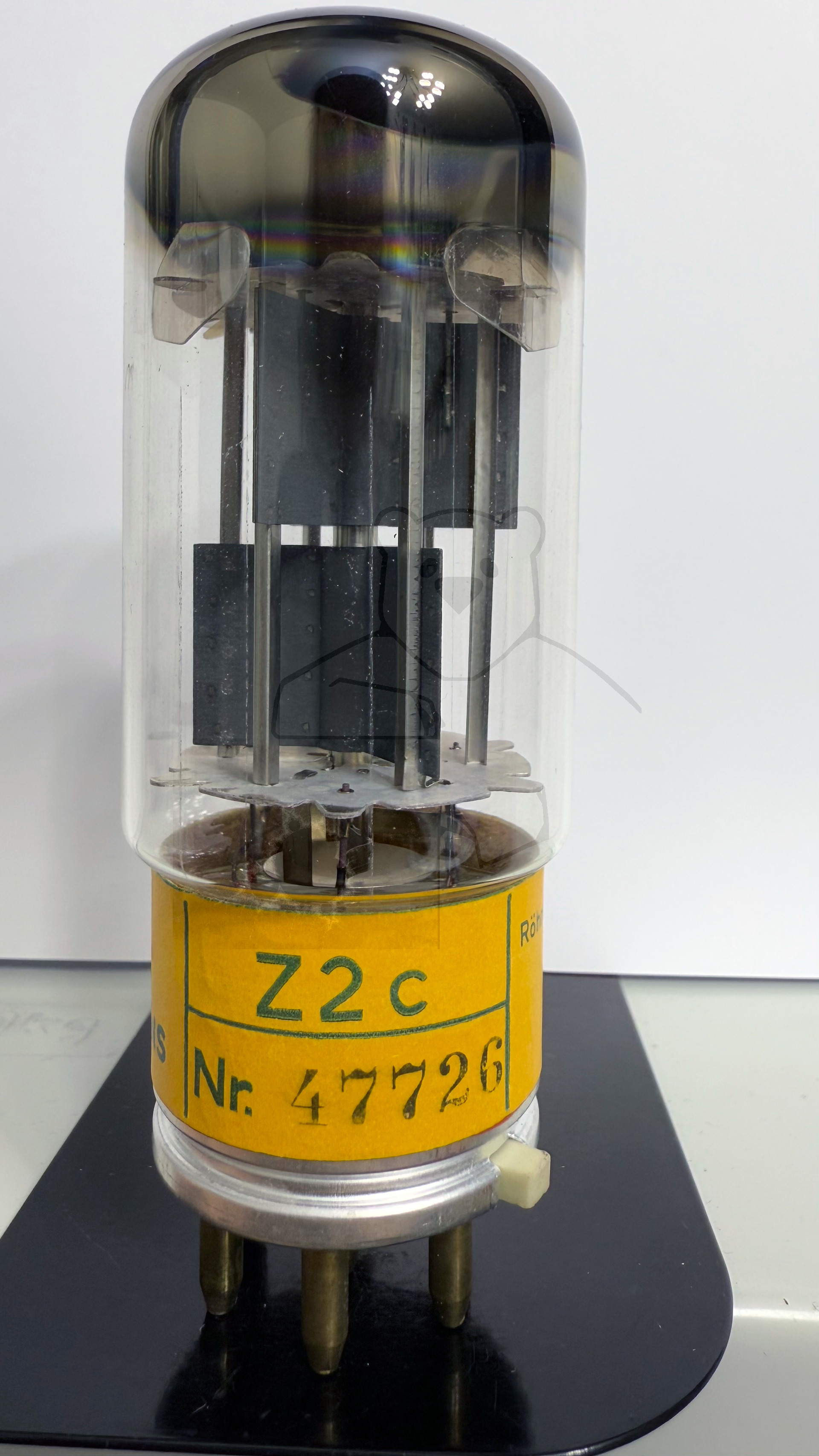

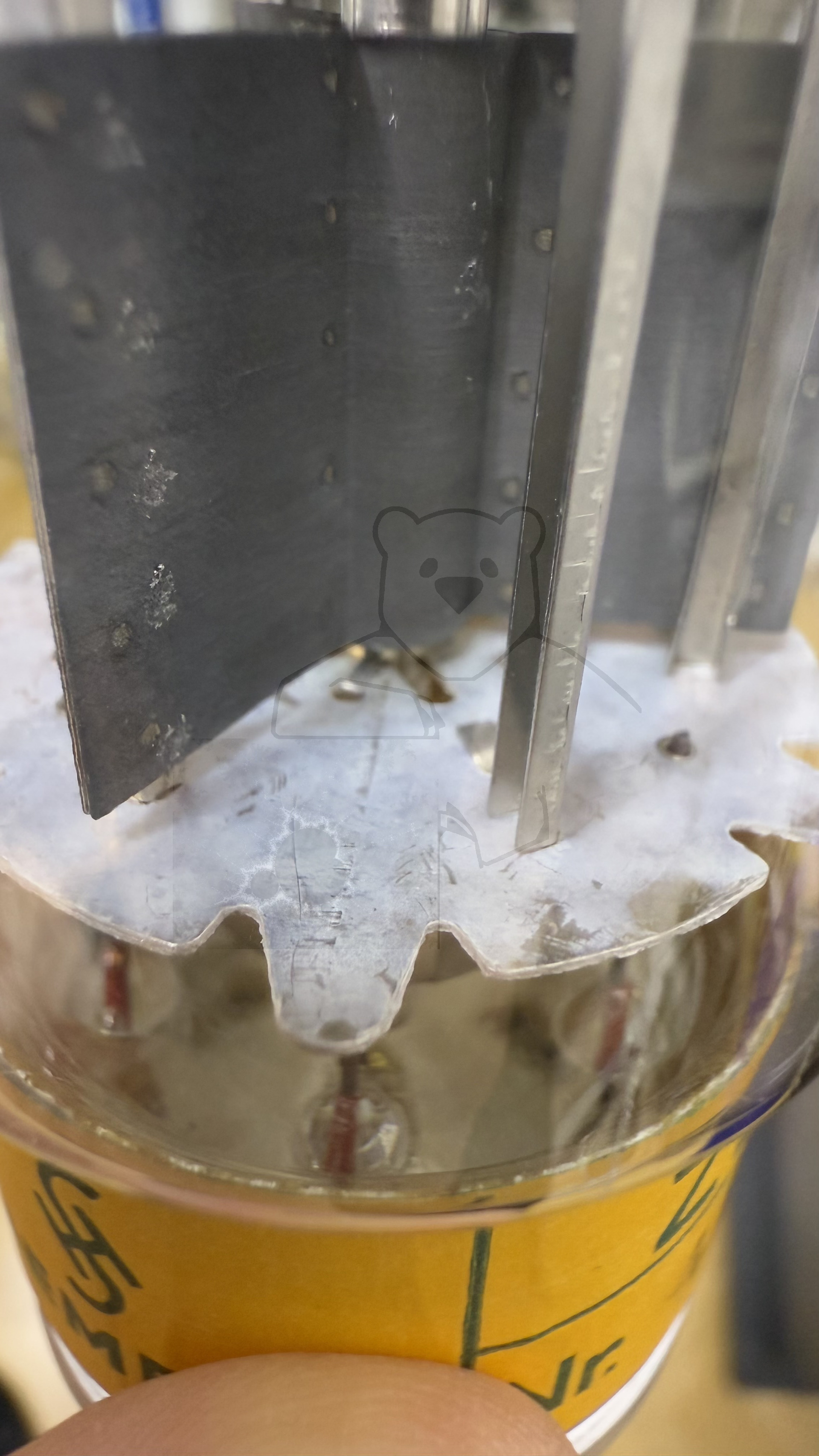

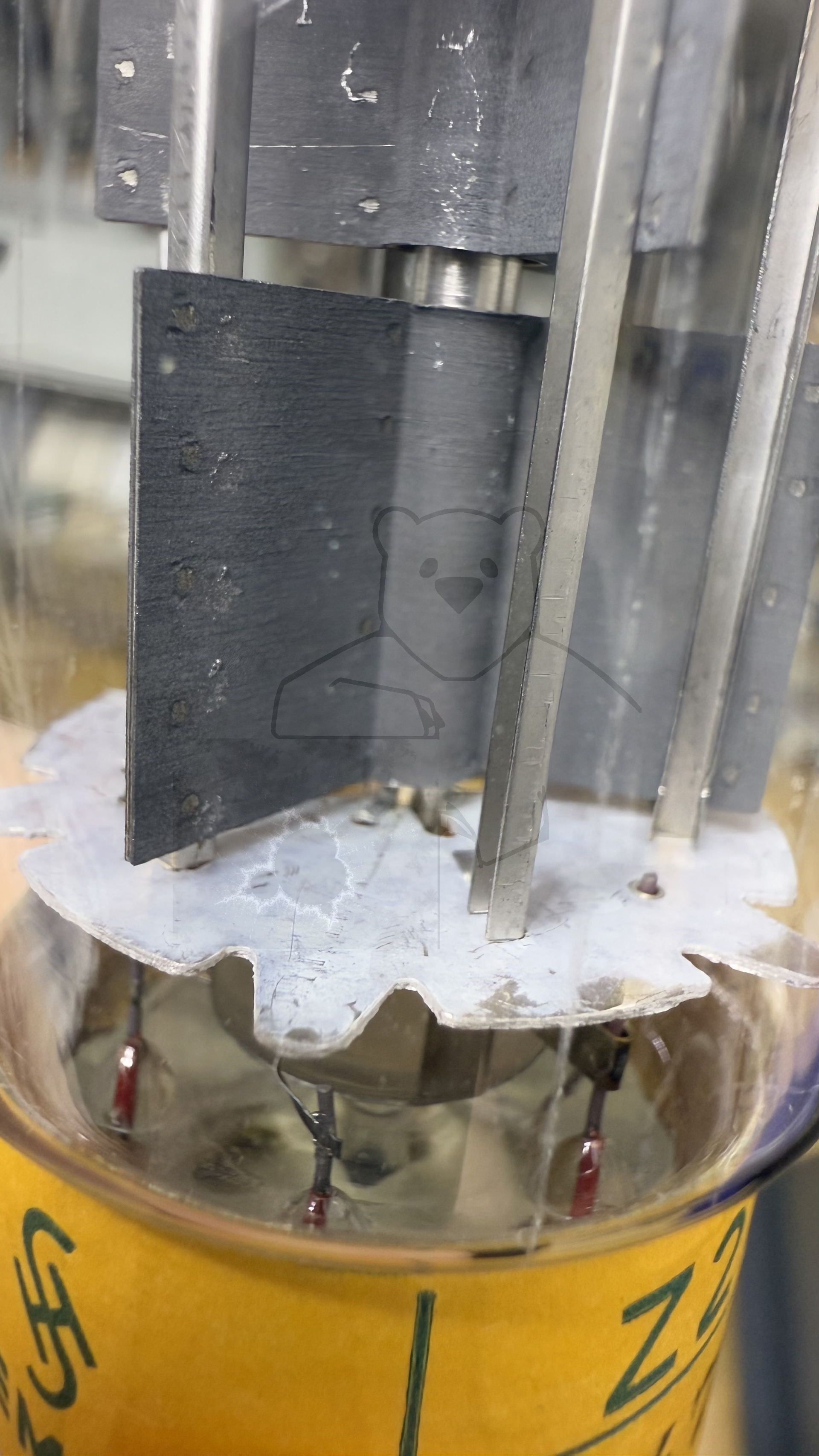

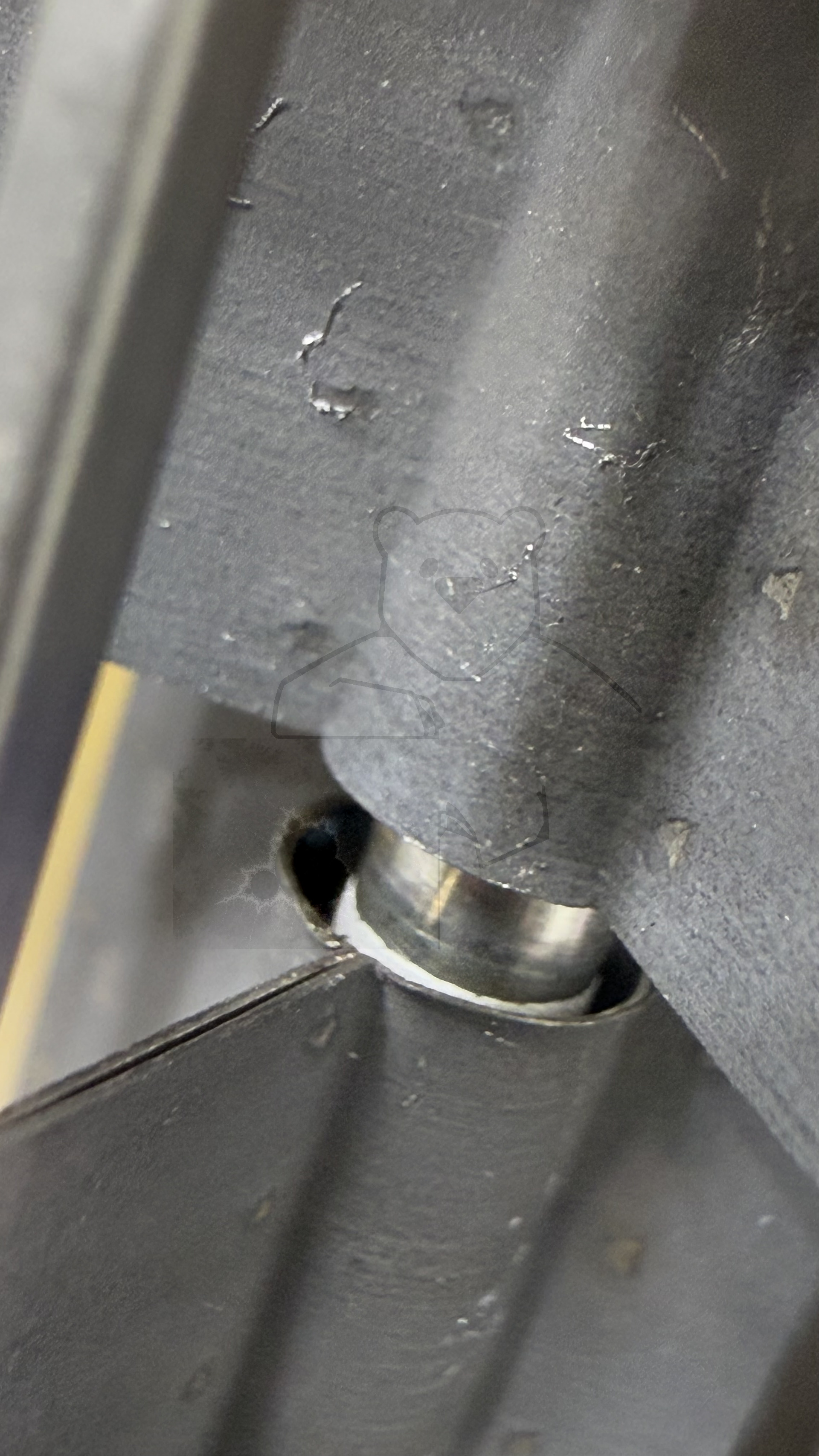

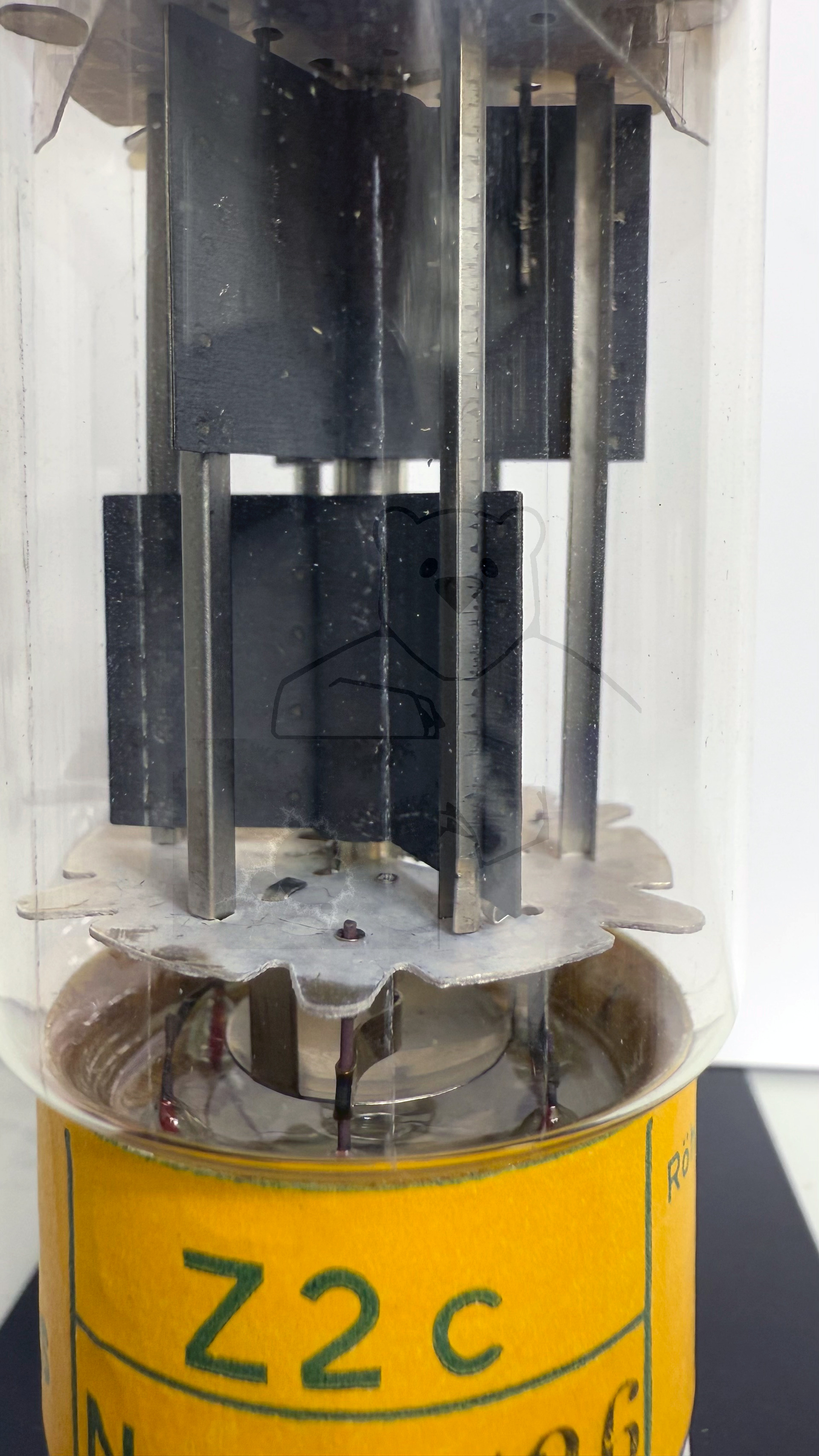

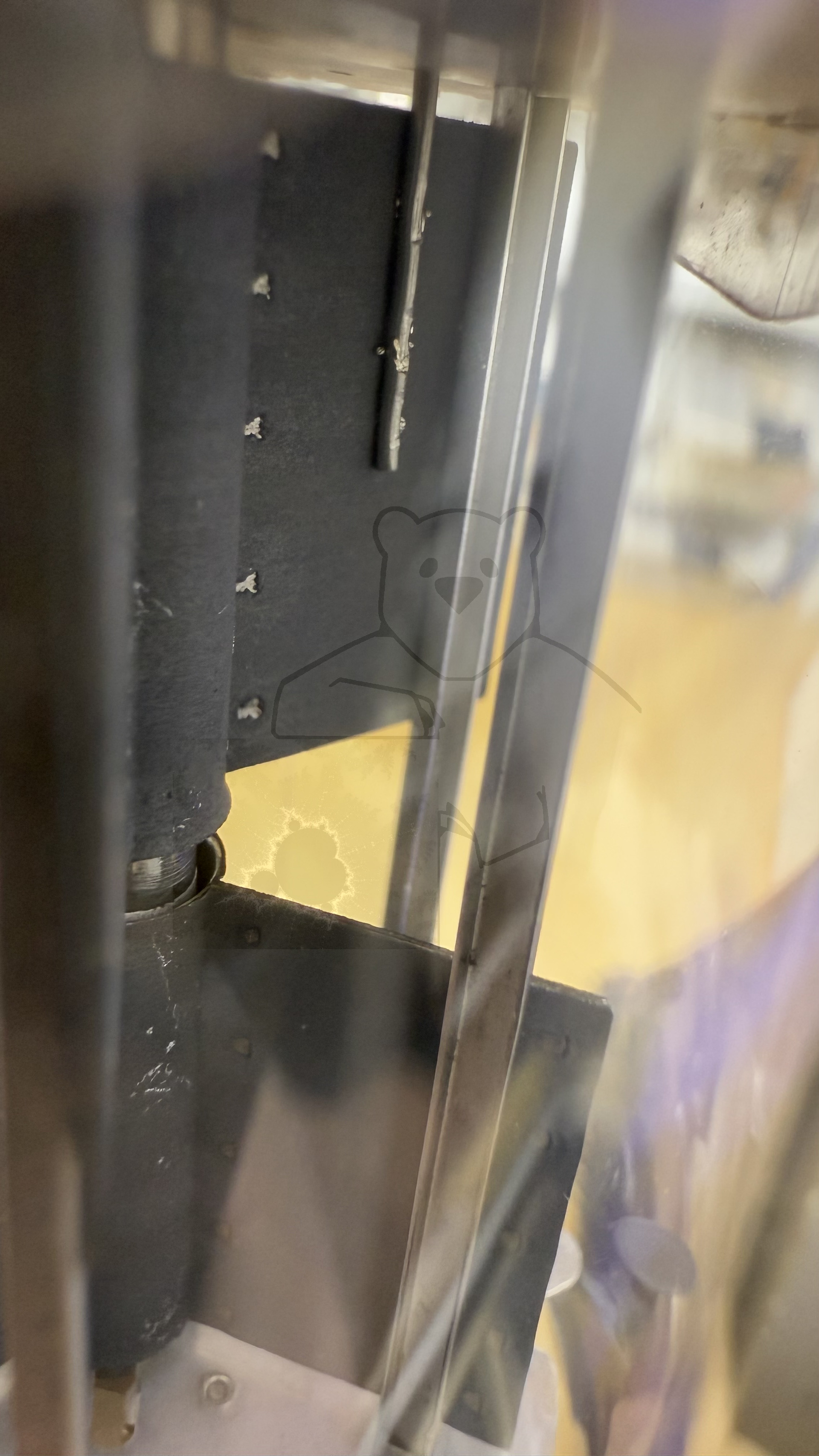

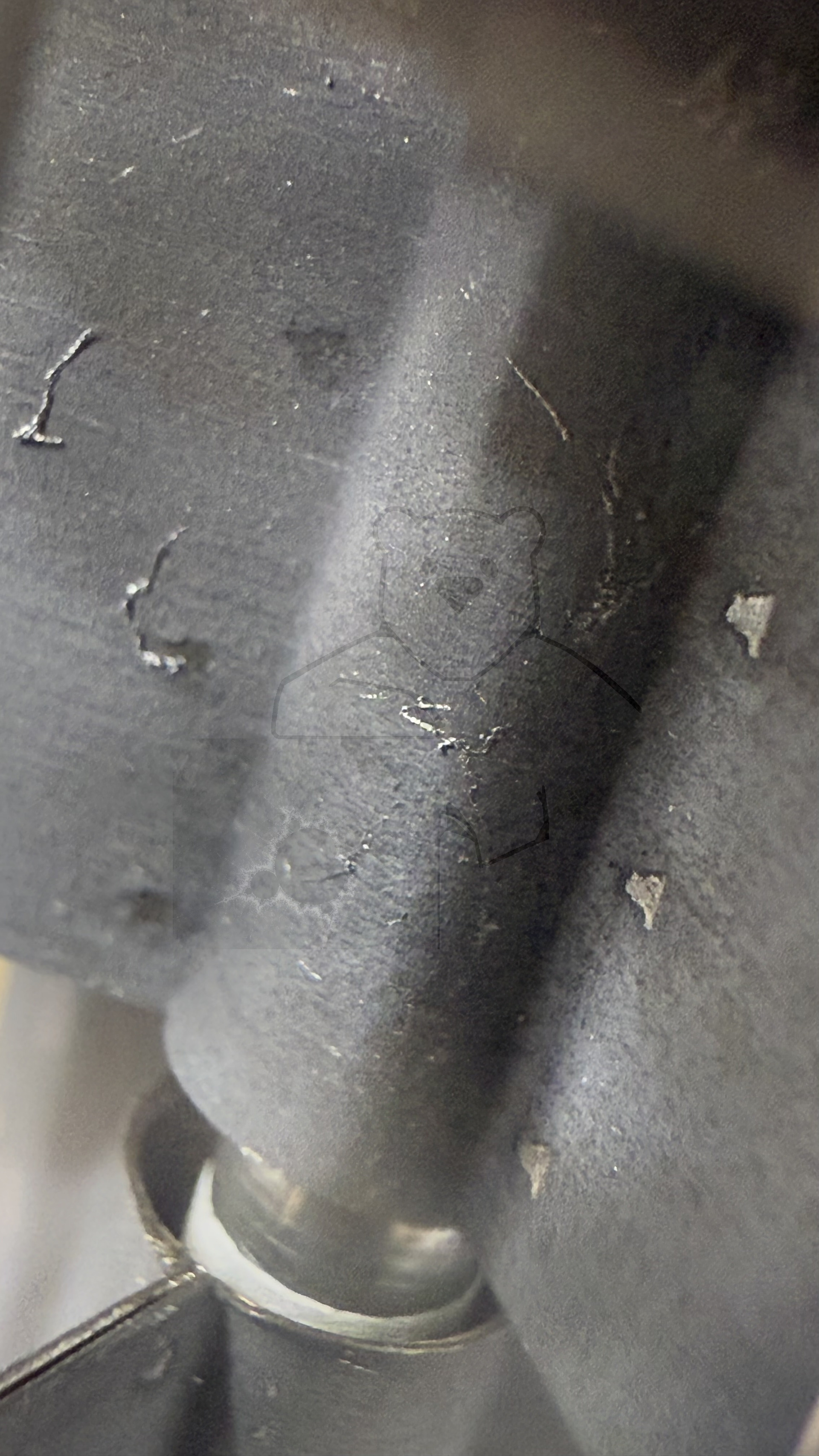

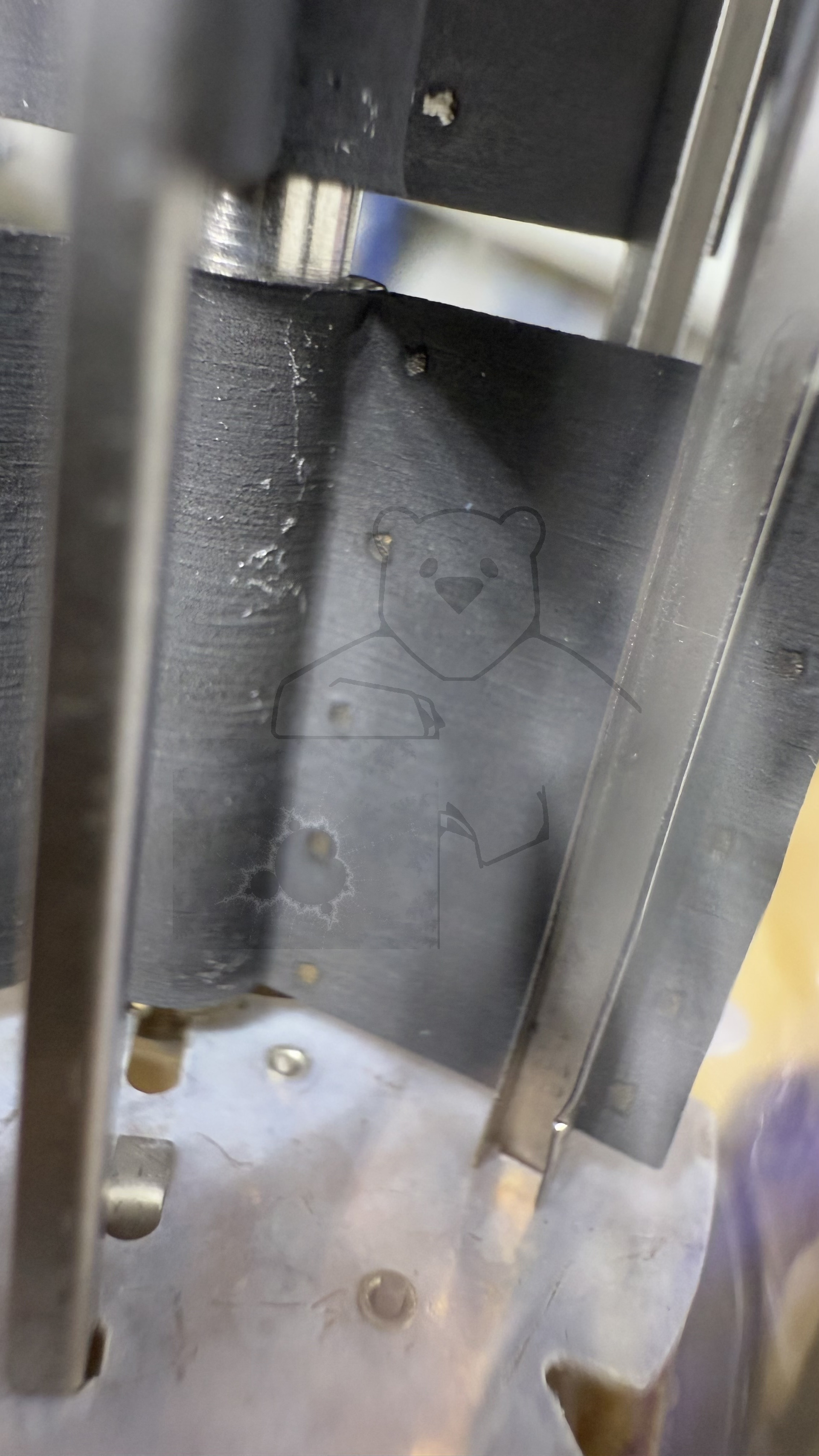

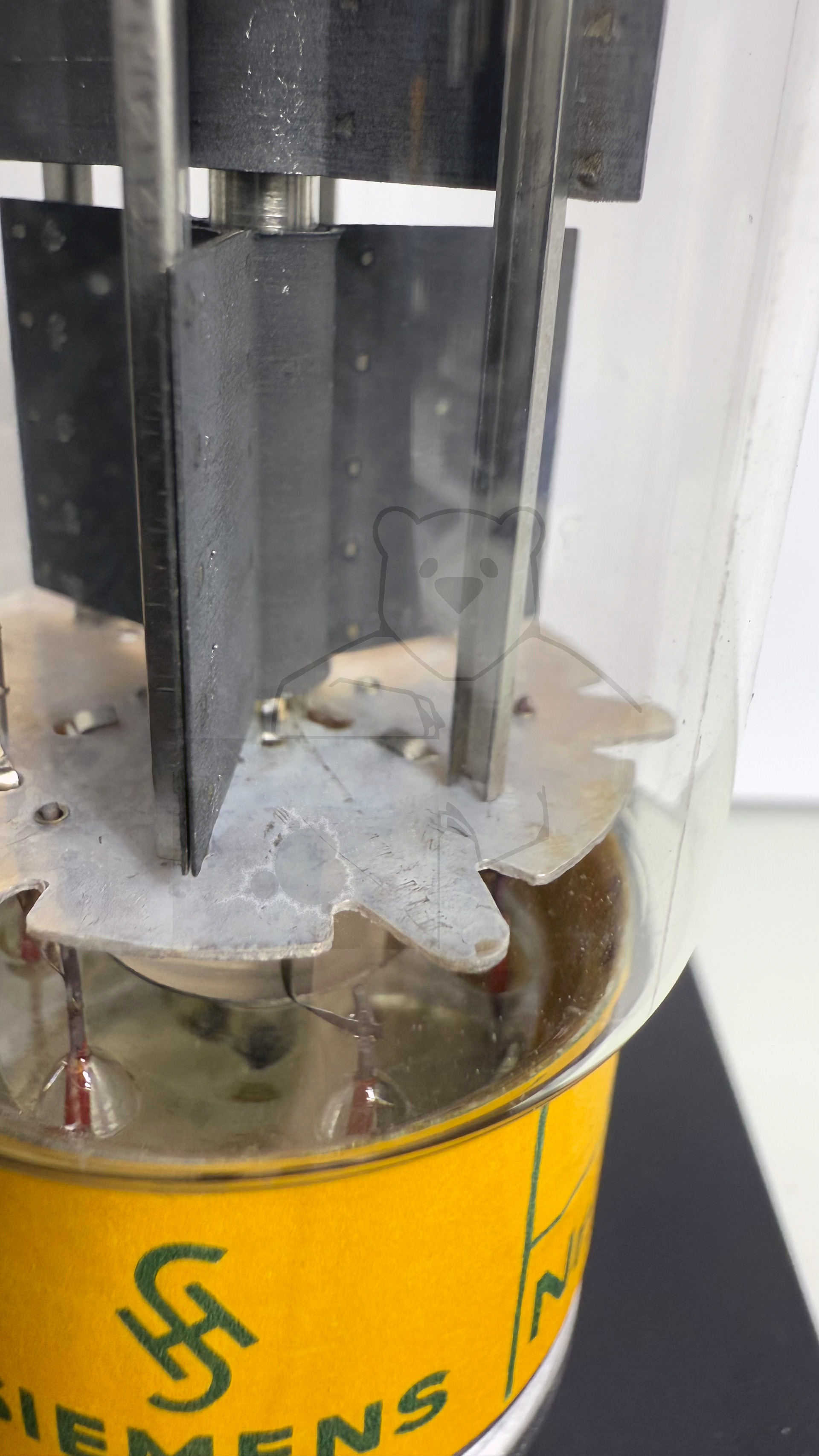

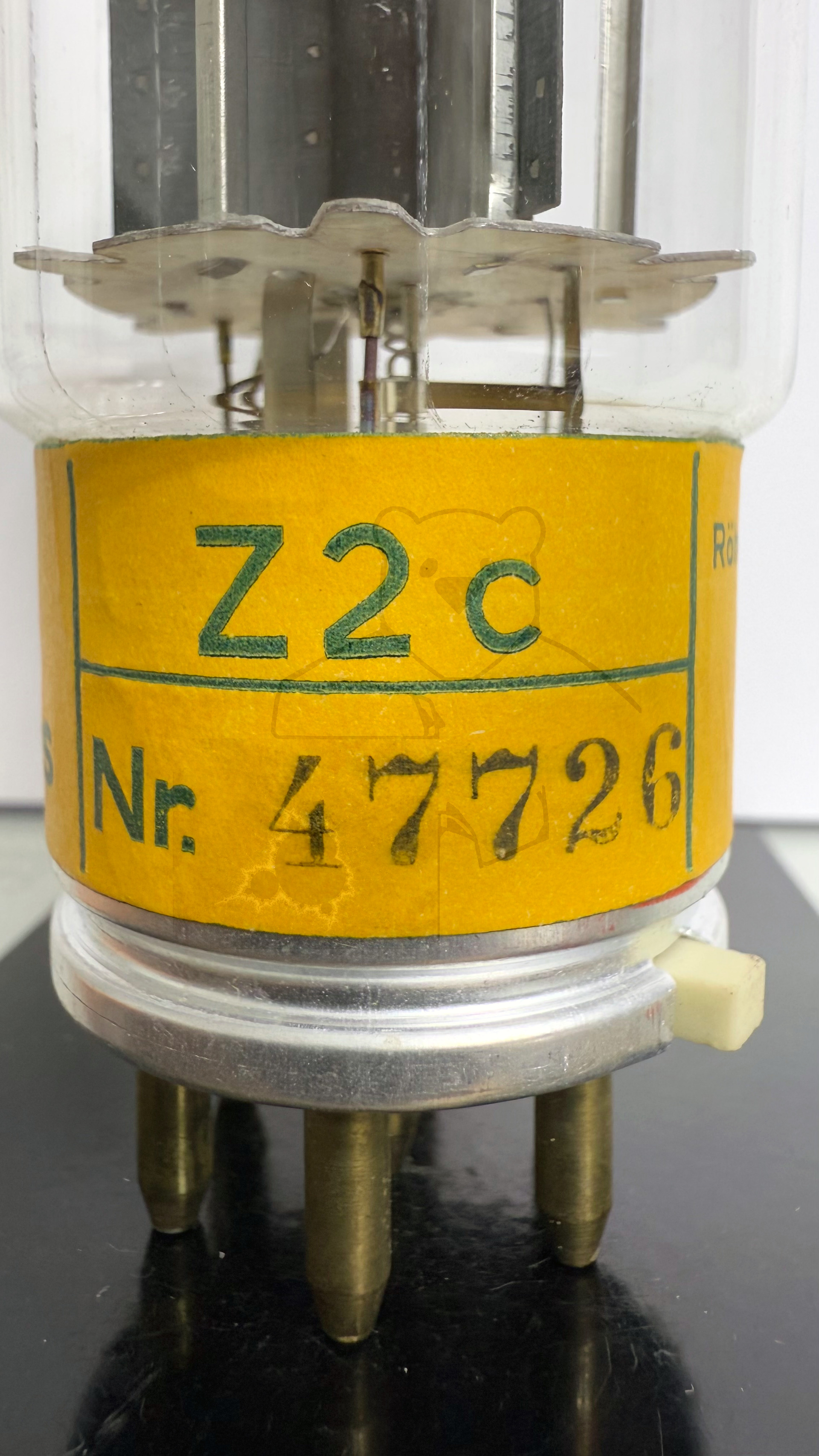

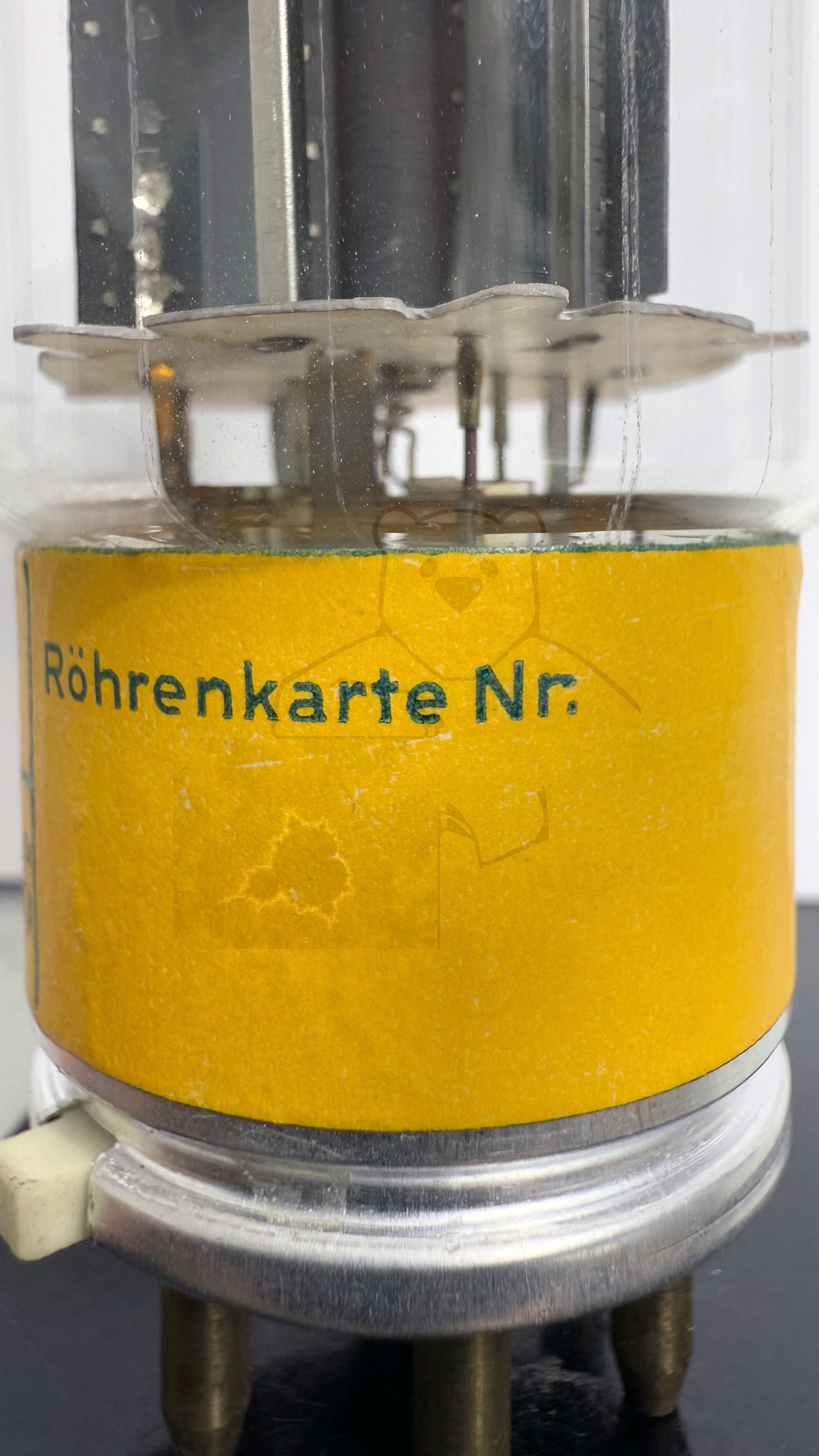

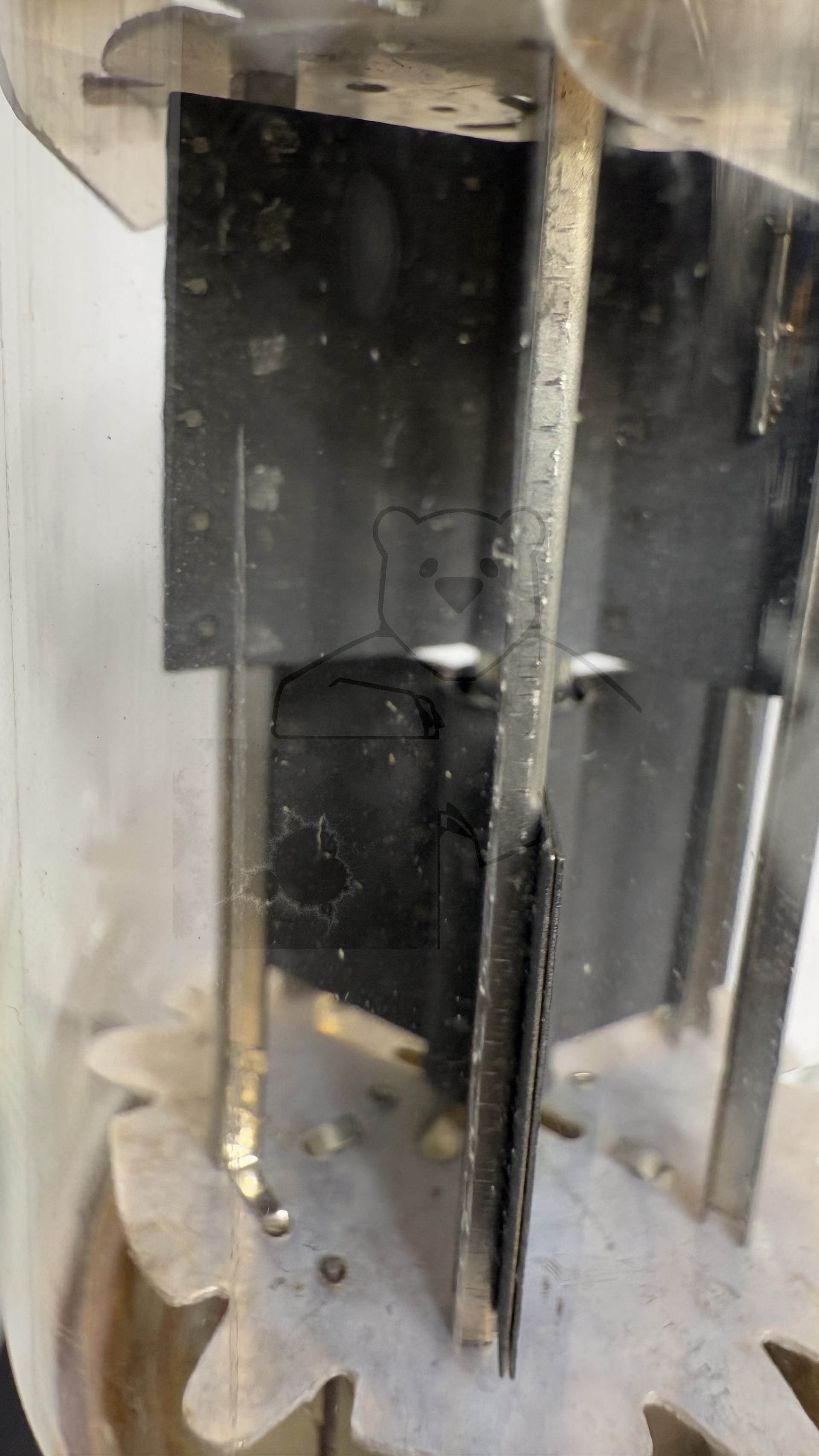

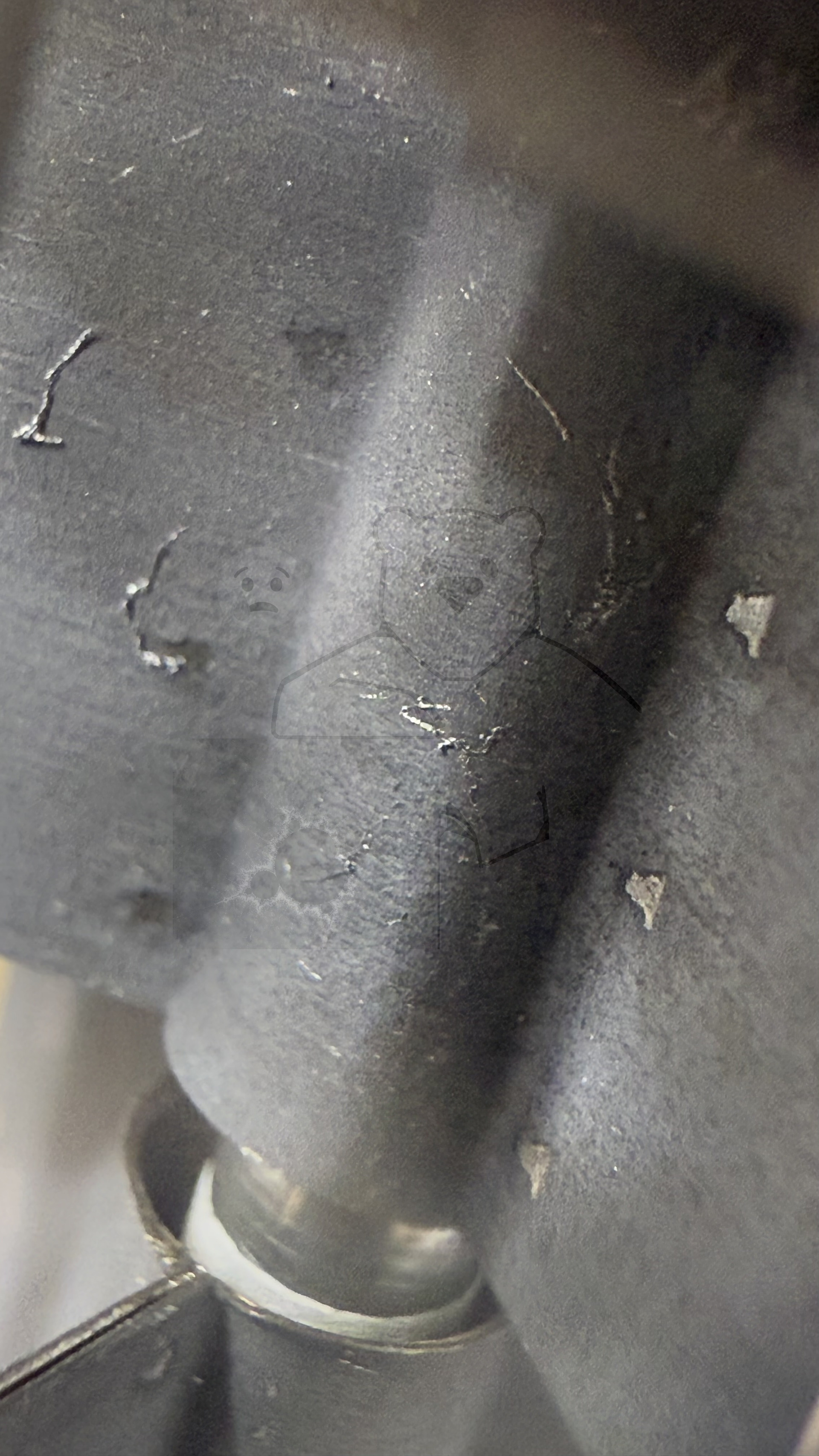

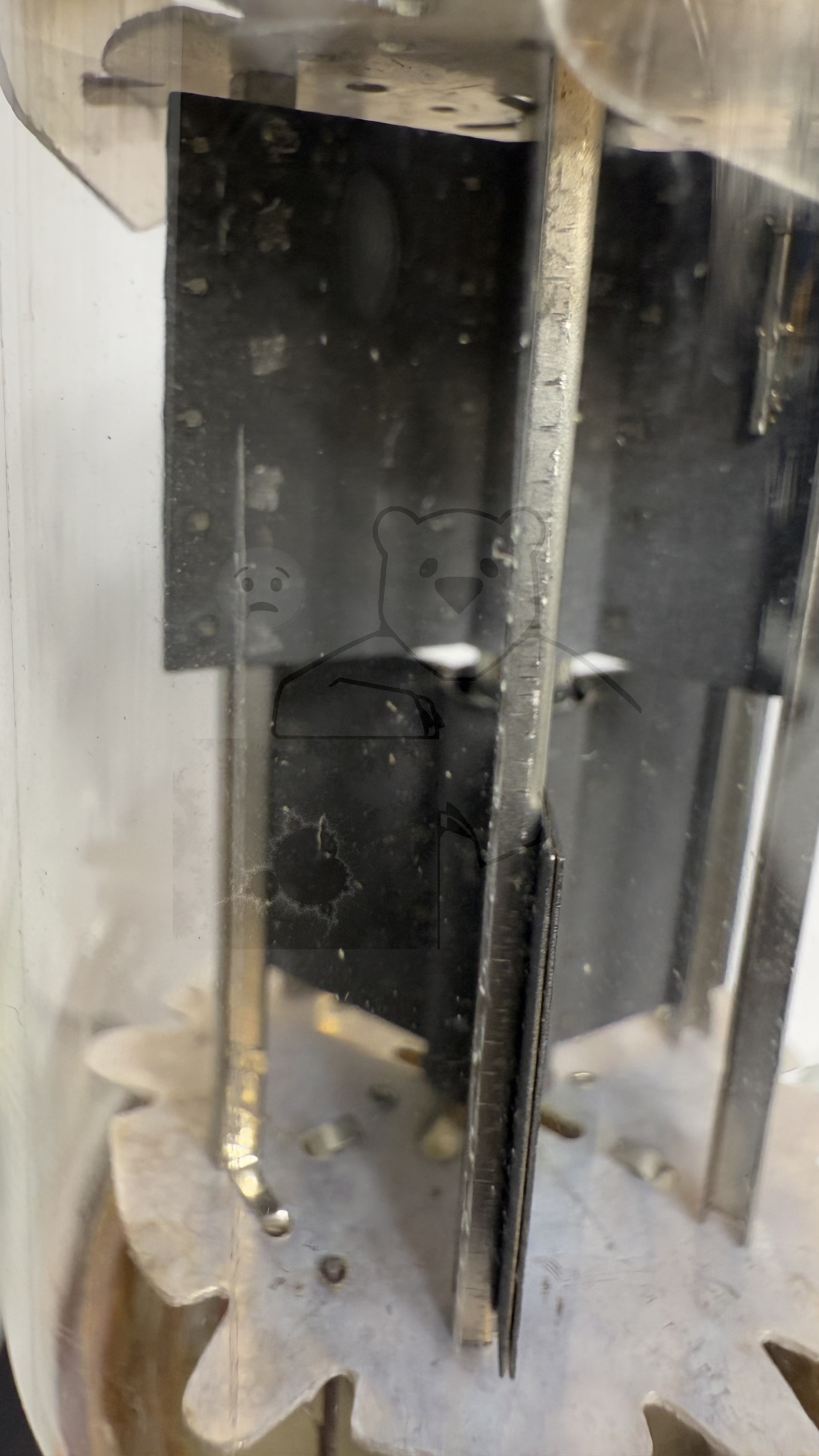

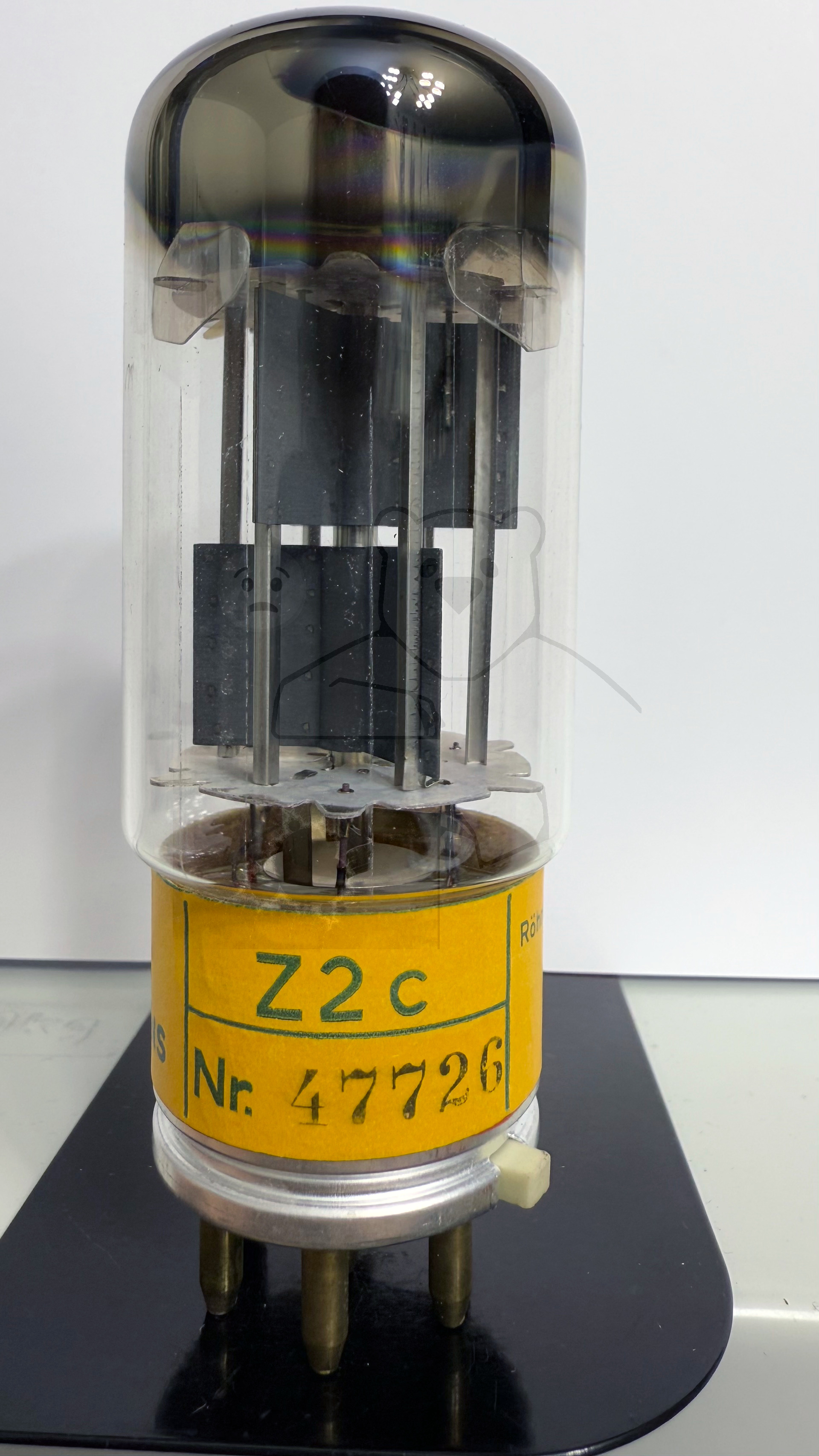

Daten und Bilder der Röhre: Z2c

🔎 Beschreibung der Röhre: Z2c

Name	Z2c
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	4
Art der Heizung	Indirekt

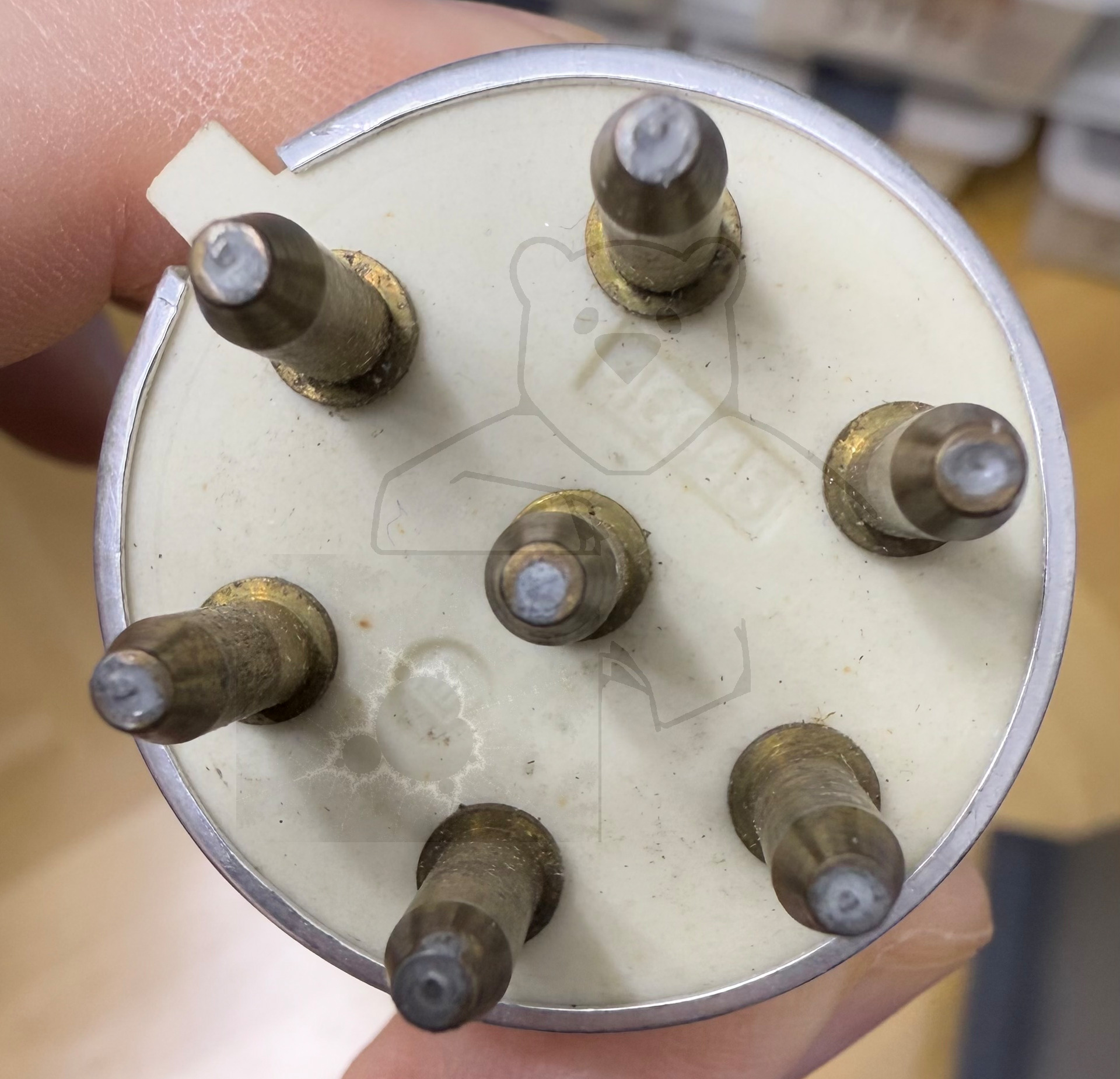

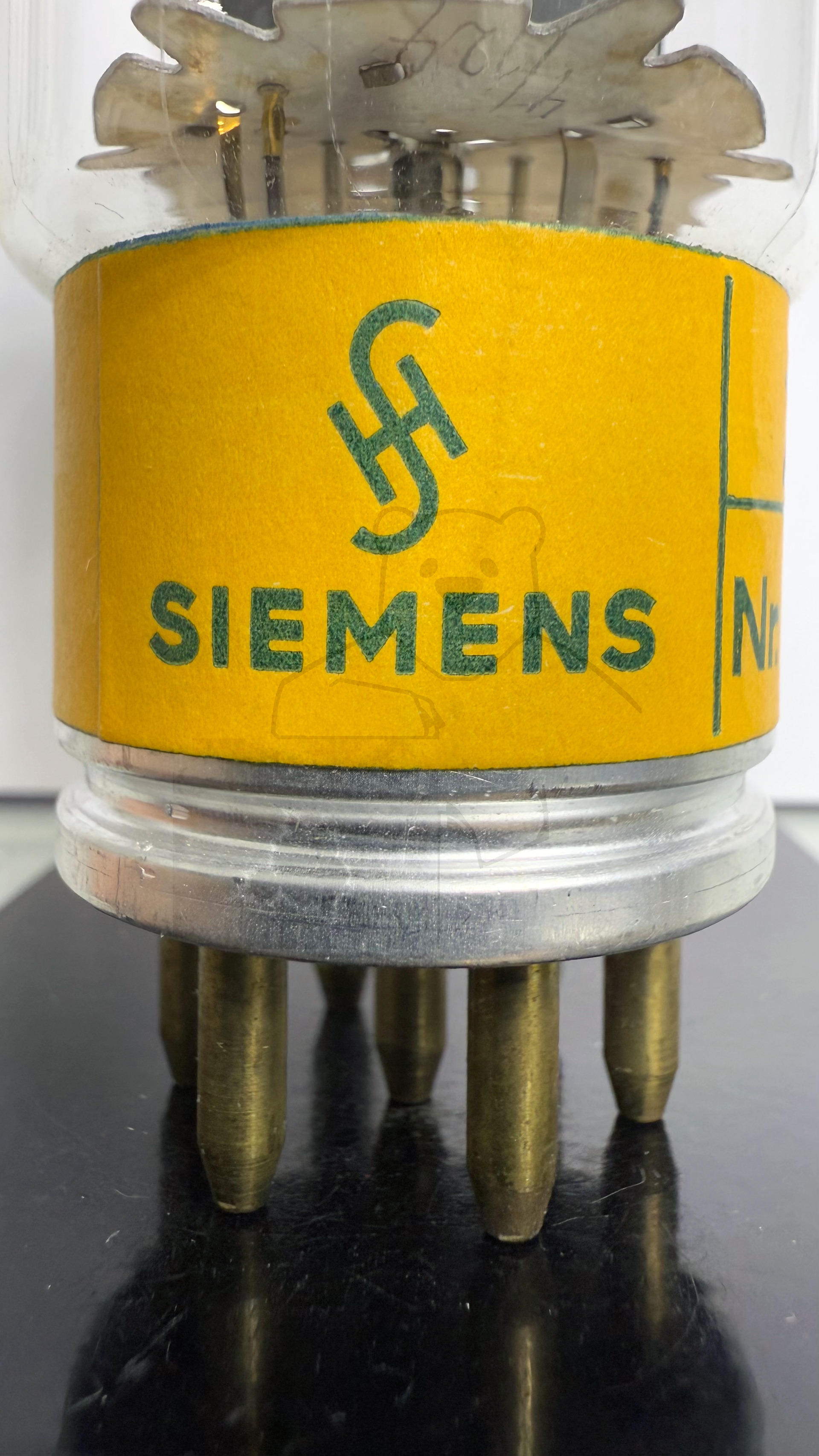

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:42:17

🔎 Beschreibung der Systeme für die Röhre: Z2c

	System 1
Kathode	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	1
Leuchtschirm
Heizung	2, 6
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

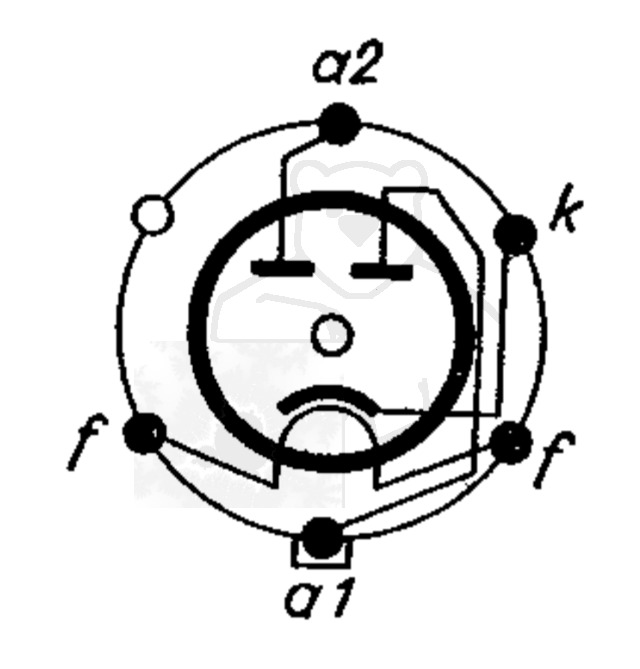

🔎 Sockelschaltung der Z2c

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Z2c
Datenblatt Z2c RFT [www.tubedata.info].pdf (51 kB)
Pruefkarte Z2c - Funke W19 Roehrenpruefer.pdf (151 kB)
Pruefkarte Z2c - Neuberger RPM370 Roehrenmessgeraet.pdf (232 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
