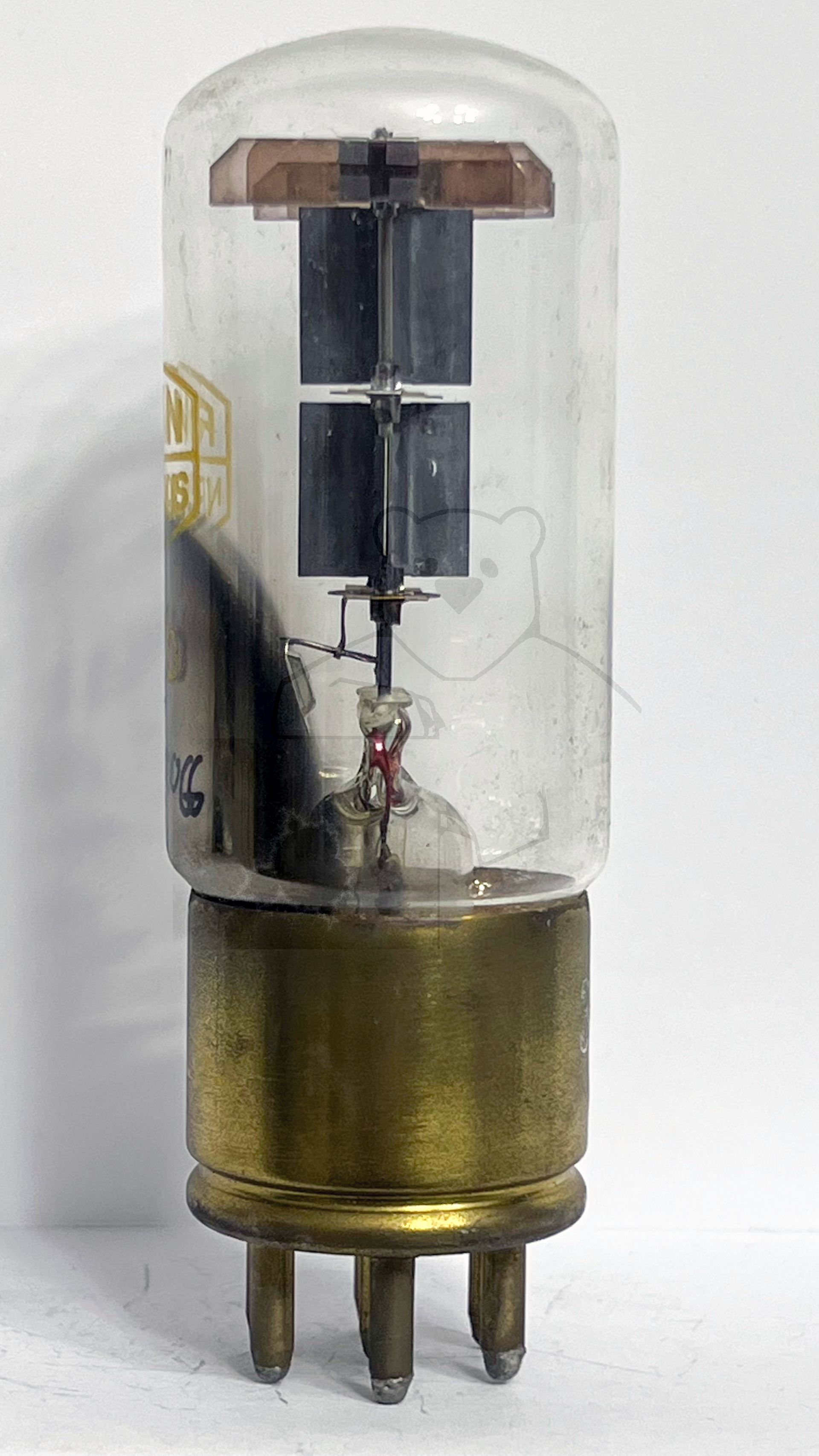

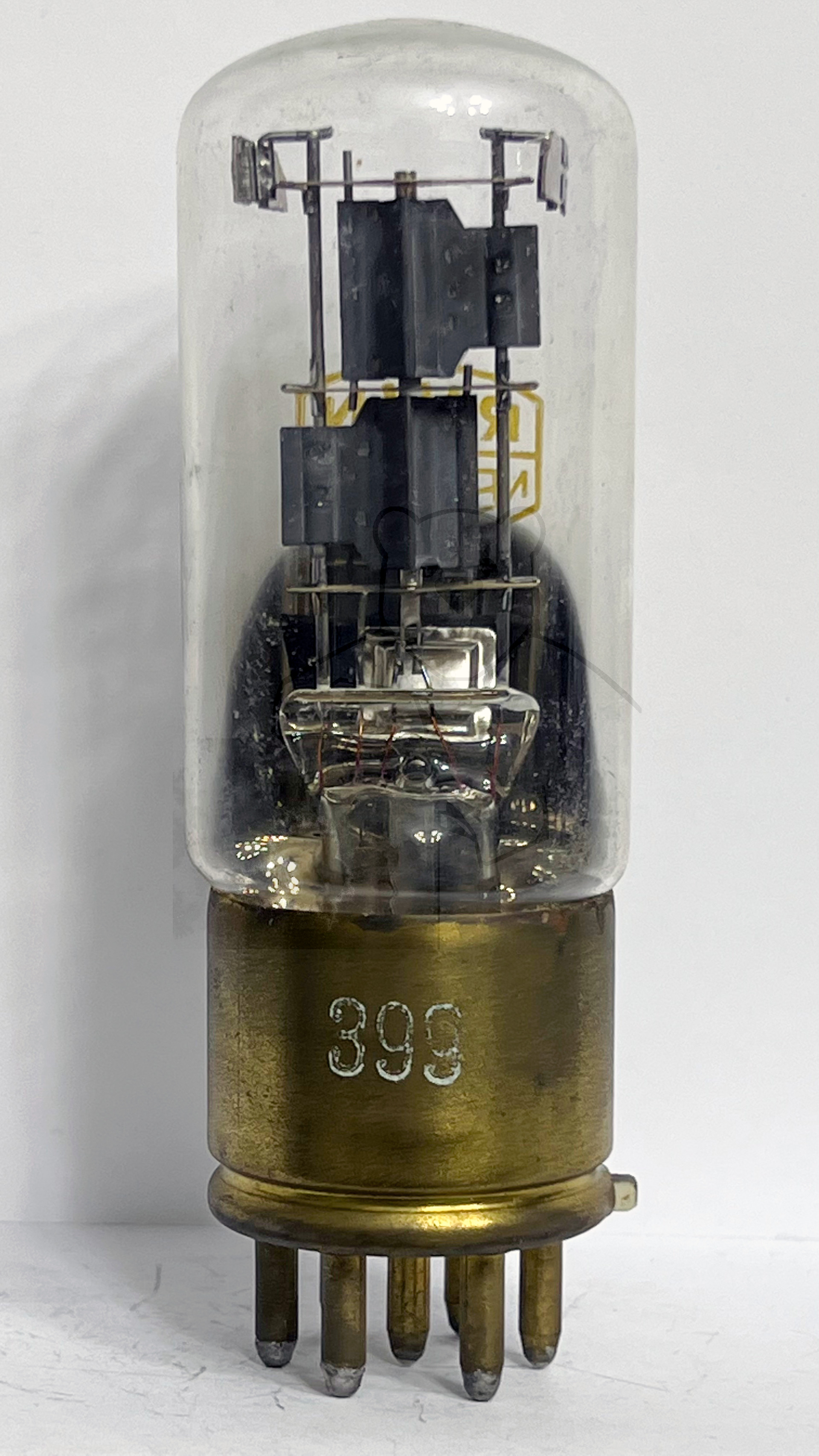

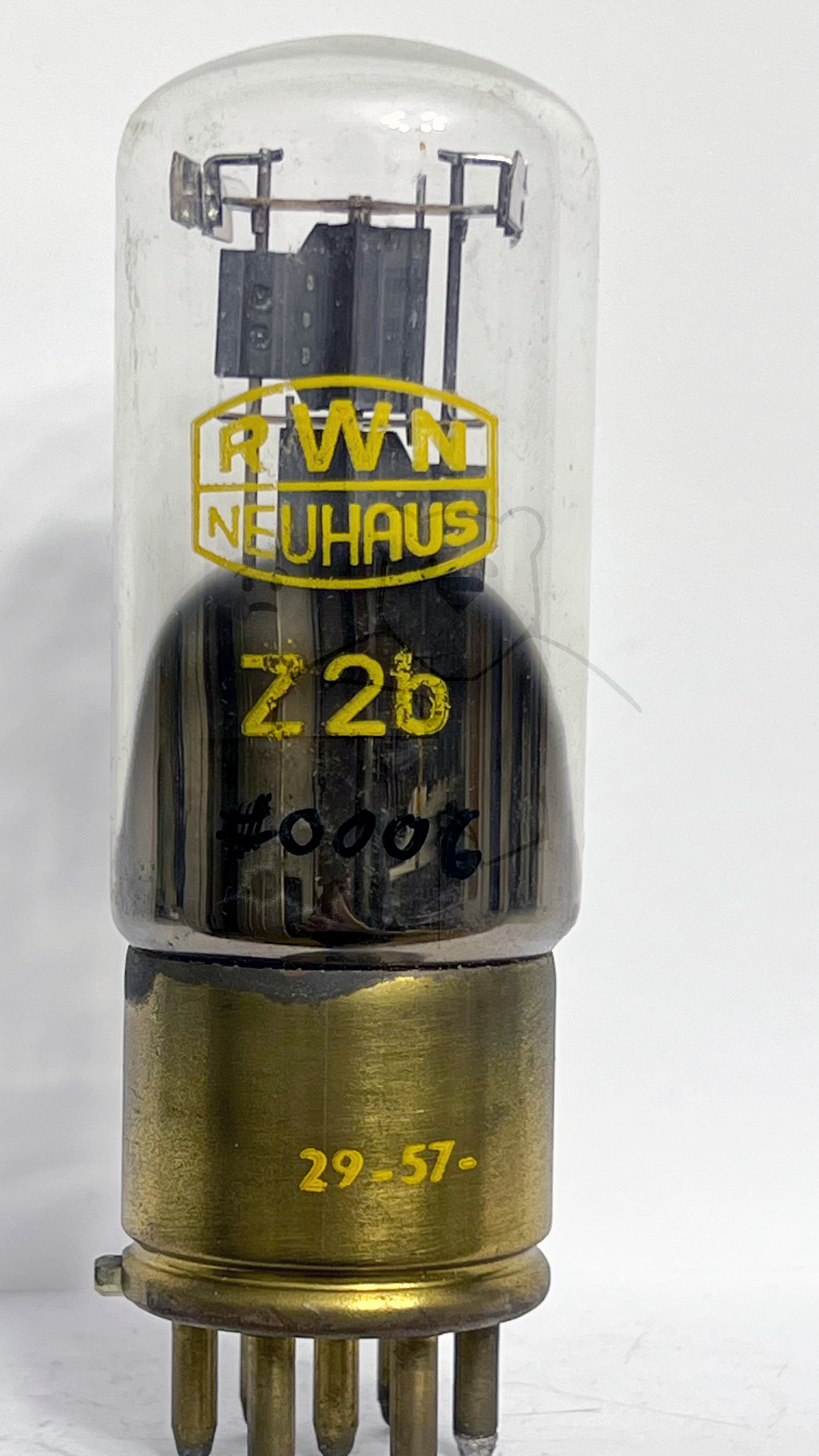

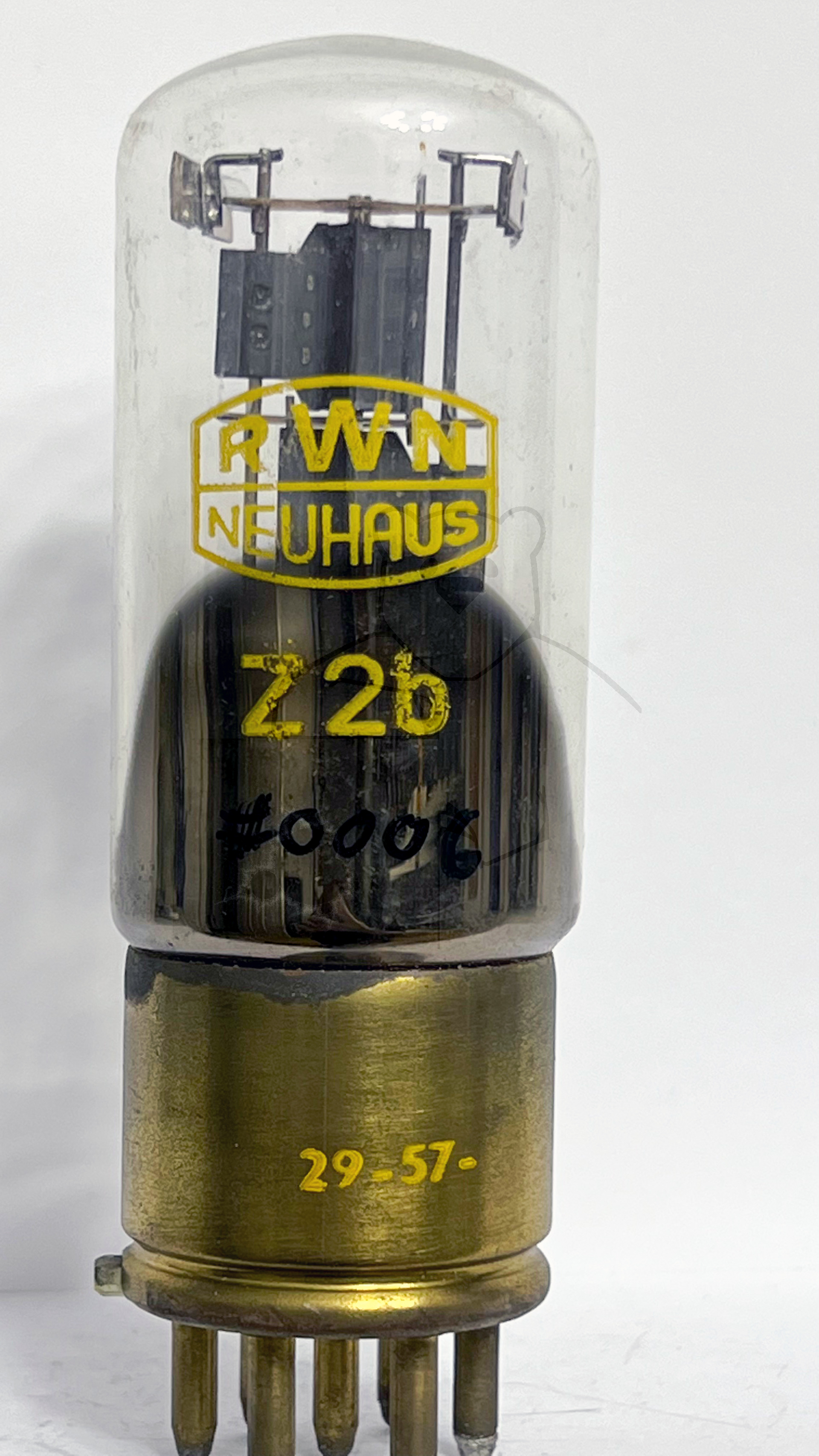

Daten und Bilder der Röhre: Z2b

🔎 Beschreibung der Röhre: Z2b

Name	Z2b
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:42:04

🔎 Beschreibung der Systeme für die Röhre: Z2b

	System 1
Kathode	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	1
Leuchtschirm
Heizung	2, 6
Abschirmung	7
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Z2b

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Z2b
Datenblatt Z2b RFT [www.tubedata.info].pdf (49 kB)
Pruefkarte Z2b - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte Z2b - Neuberger RPM370 Roehrenmessgeraet.pdf (276 kB)
