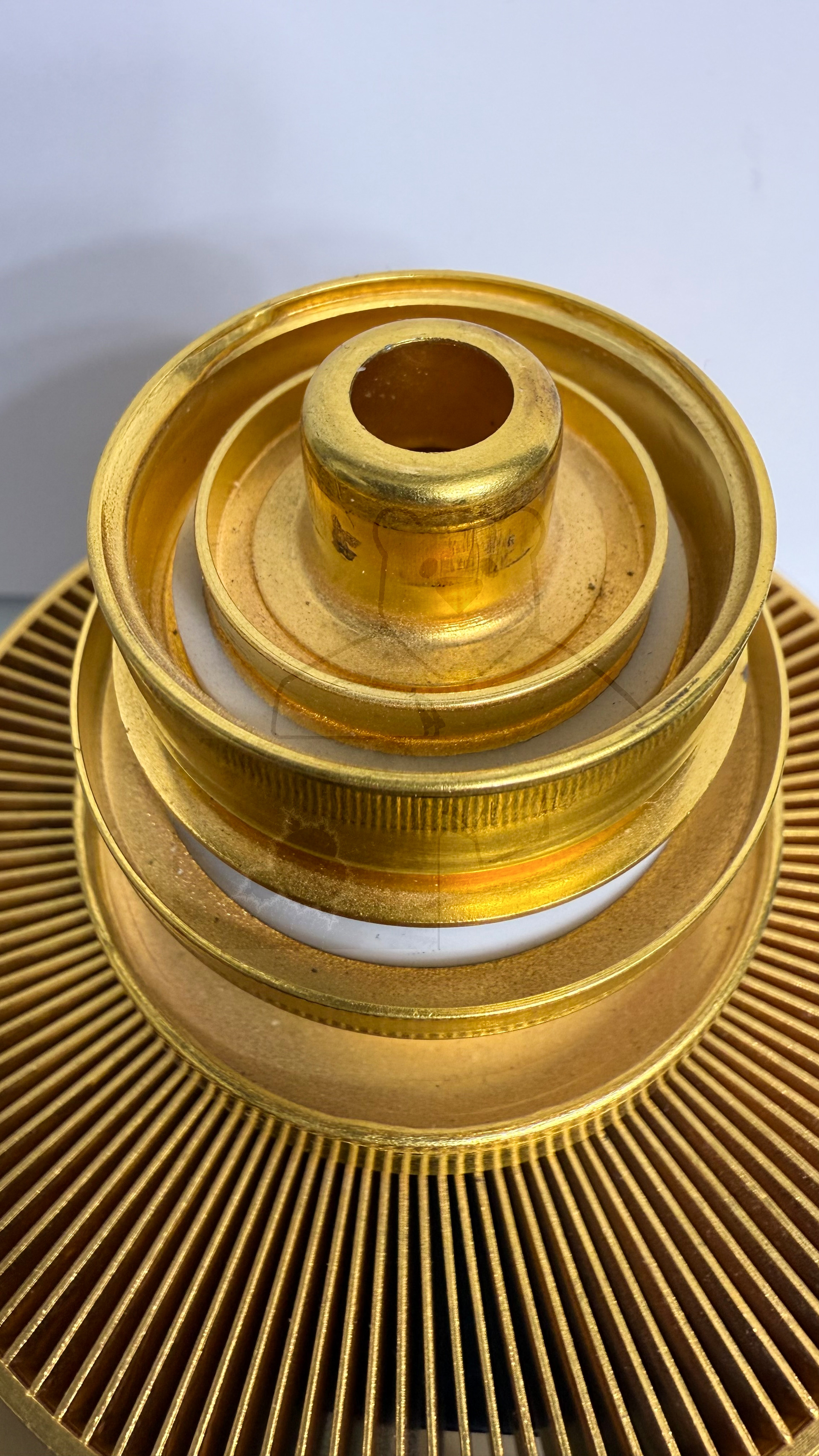

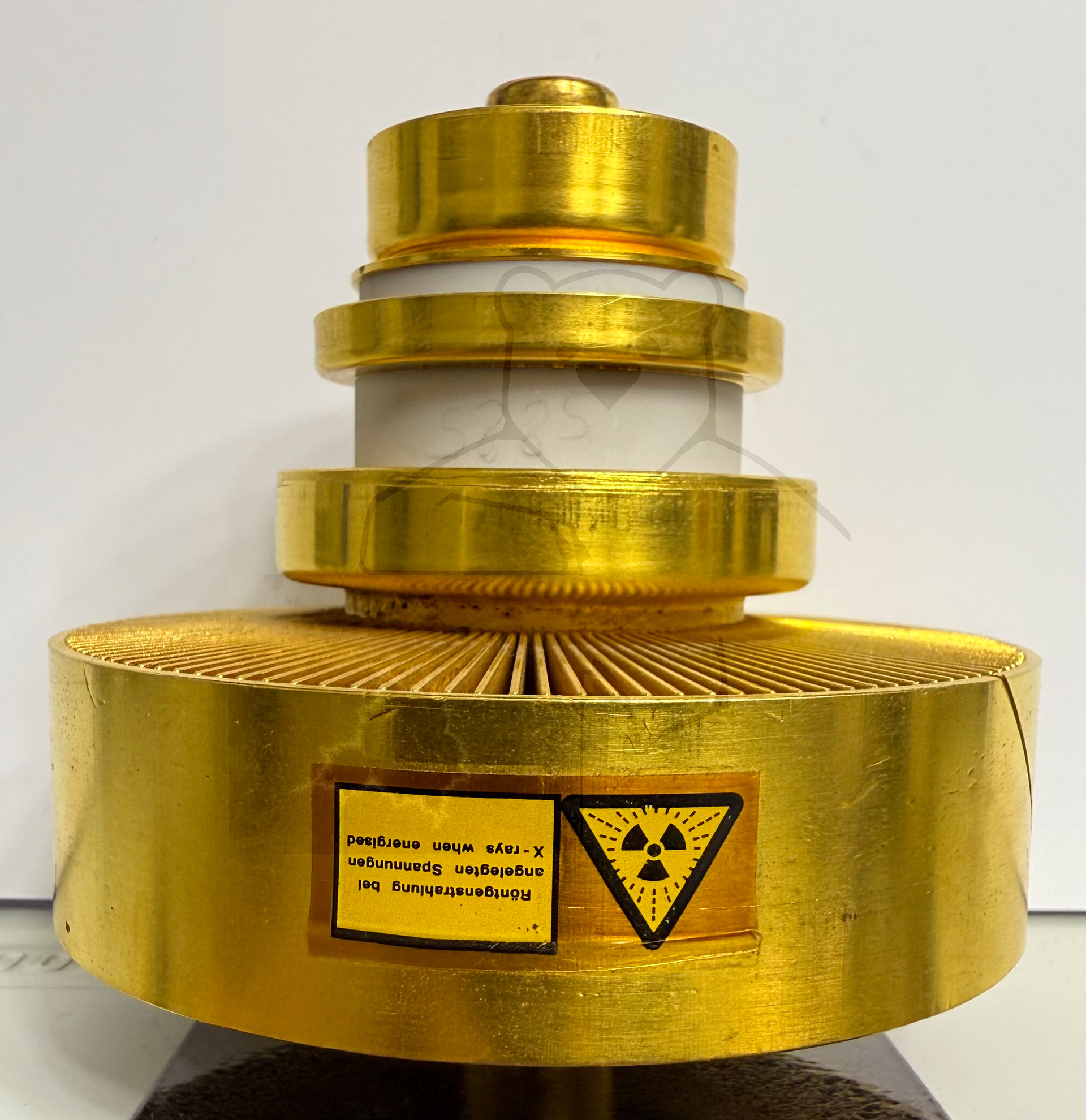

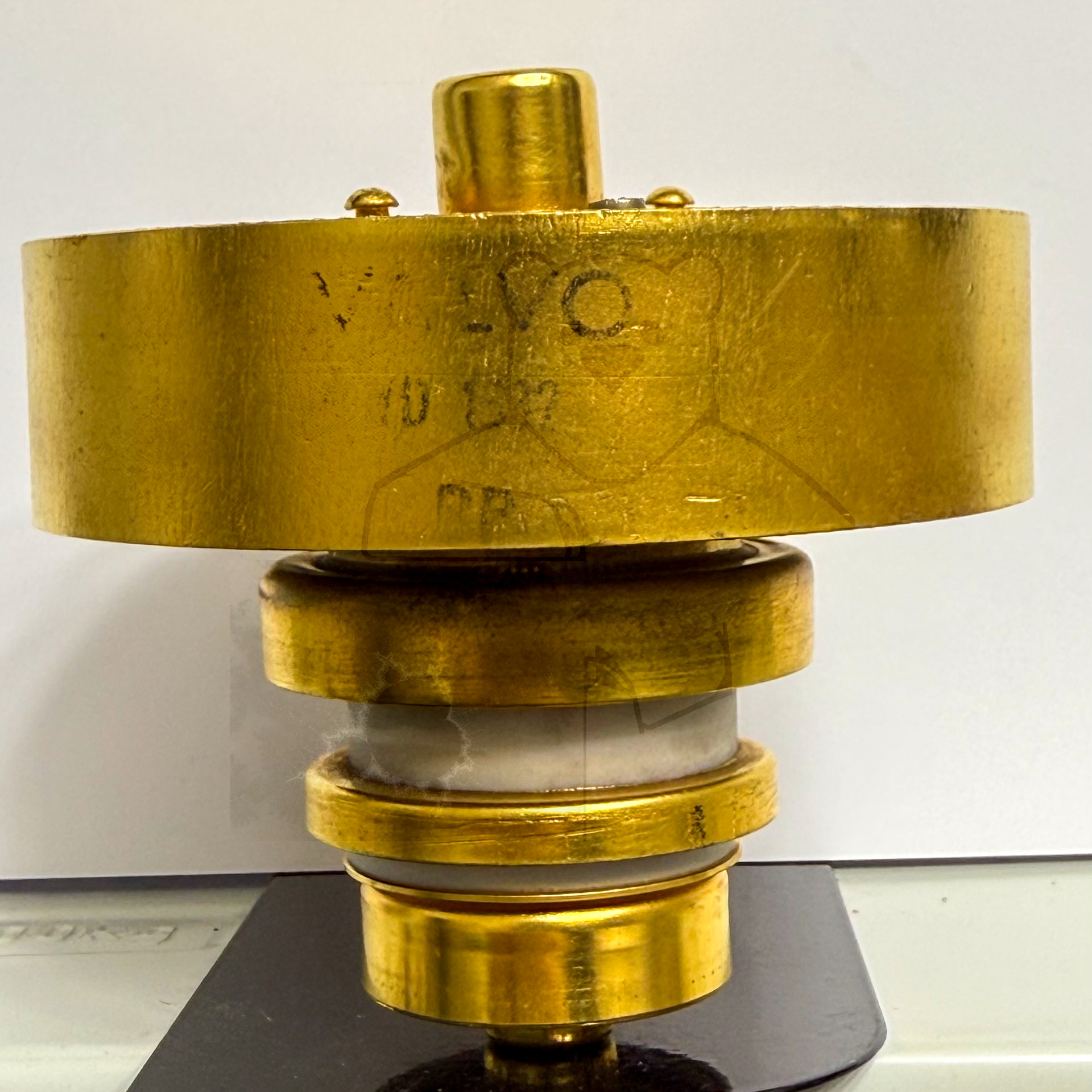

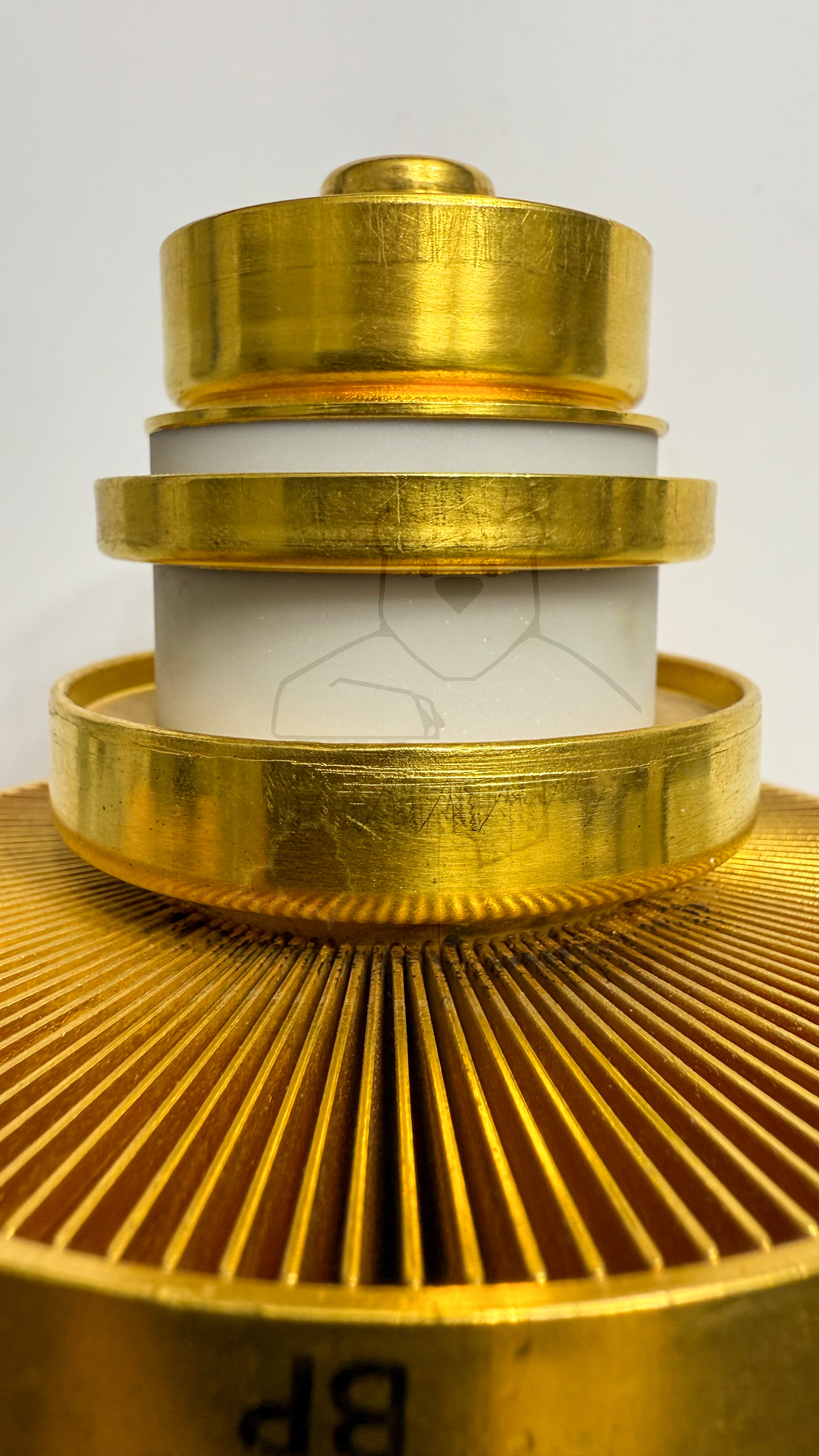

Daten und Bilder der Röhre: YD1332

🔎 Beschreibung der Röhre: YD1332

Name	YD1332
Vergleichsname
Heizspannung (Volt)	6,15
Heizstrom (Ampère)	5,3
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:37:44

🔎 Beschreibung der Systeme für die Röhre: YD1332

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

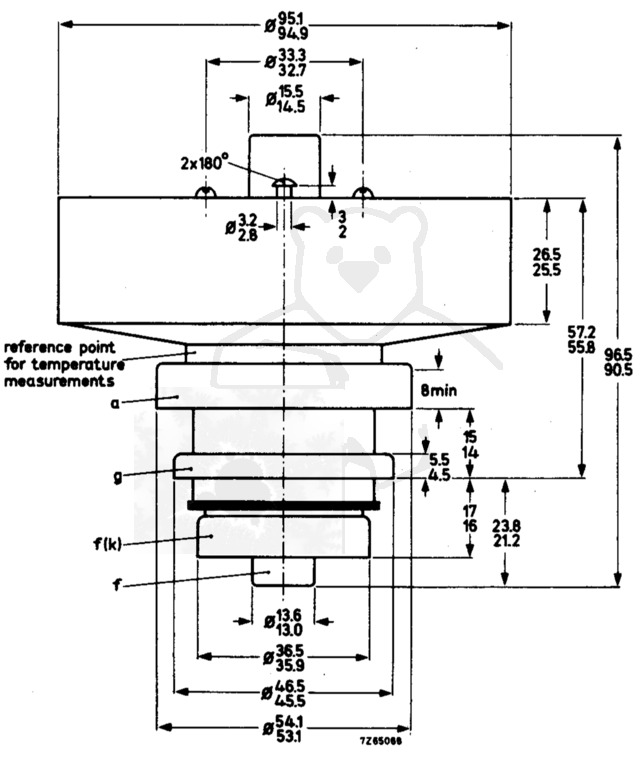

🔎 Sockelschaltung der YD1332

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: YD1332
Datenblatt YD1332 Philips [www.tubedata.info].pdf (137 kB)
