đ Beschreibung der Röhre: VT-161
| Name | VT-161 |
| Vergleichsname | â 12SA7 CV537 |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 11.06.2018 20:28:51 |
đ Beschreibung der Systeme fĂŒr die Röhre: VT-161
| System 1 | |
| Kathode | 6 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | 4 |
| Gitter 5 | 1 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

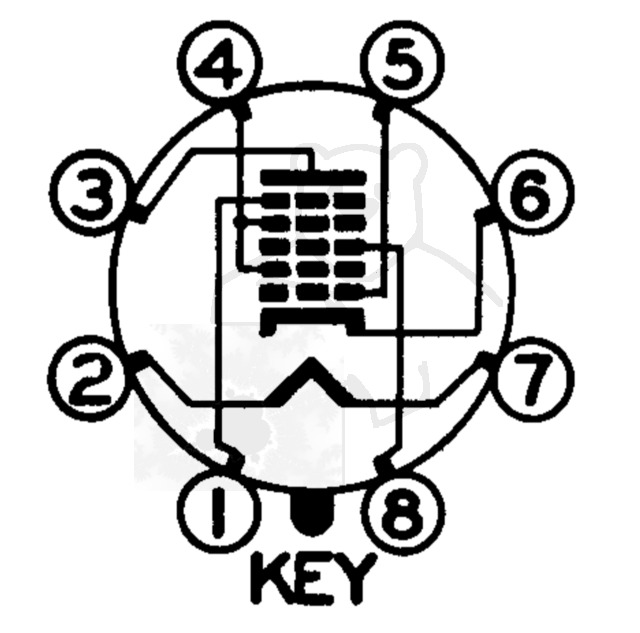

đ Sockelschaltung der VT-161
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: VT-161
Datenblatt 12SA7 General Electric.pdf (278 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: VT-161

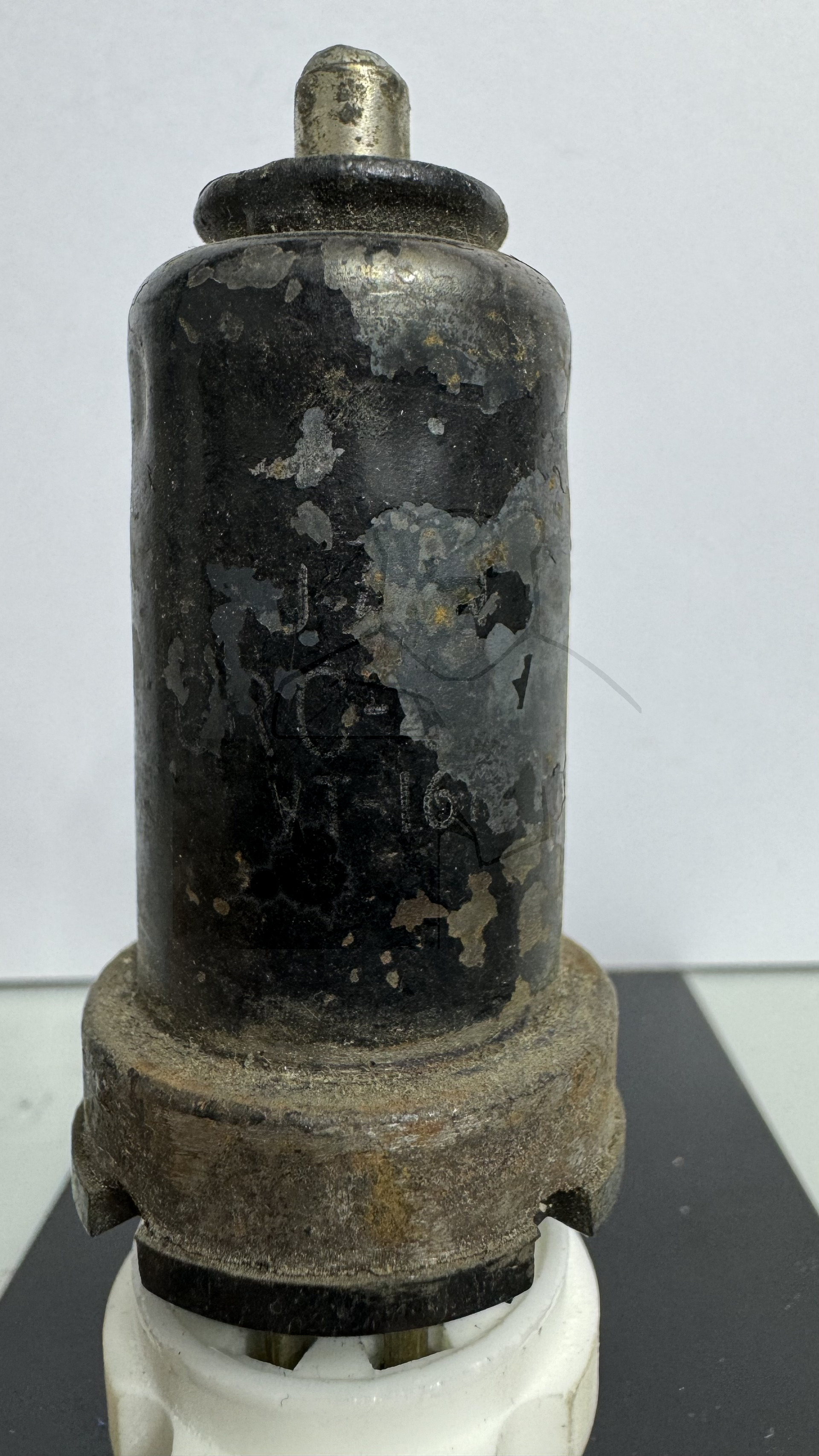

Röhre VT-161 #6053 Bild 1
đ Alle Röhren vom Typ VT-161 in der Sammlung
- â VT-161 Inventar: 06053 Hersteller: â RCA
