Daten und Bilder der Röhre: VR65

🔎 Beschreibung der Röhre: VR65

Name	VR65
Vergleichsname	SP61
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,63
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: British Oktal, 8pol (Mazda Great Britain, MO) → Liste aller Röhren mit: British Oktal, 8pol (Mazda Great Britain, MO)
Zusätzliche Informationen
Letzte Änderung	15.08.2016 00:37:31

🔎 Beschreibung der Systeme für die Röhre: VR65

	System 1
Kathode	2
Gitter 1	Kappe
Gitter 2	4
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	6
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

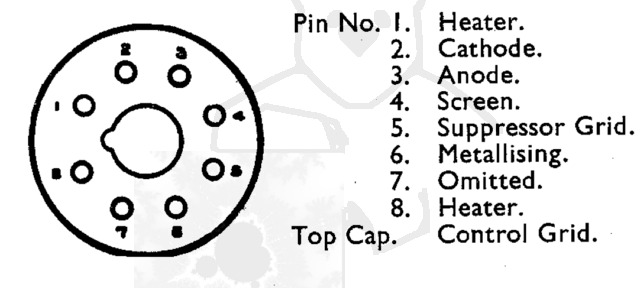

🔎 Sockelschaltung der VR65

Bildquelle: Mazda Datenblatt

🔎 Datenblätter zur Röhre: VR65
Datenblatt VR65 SP61 Mazda [www.tubedata.info].pdf (206 kB)
