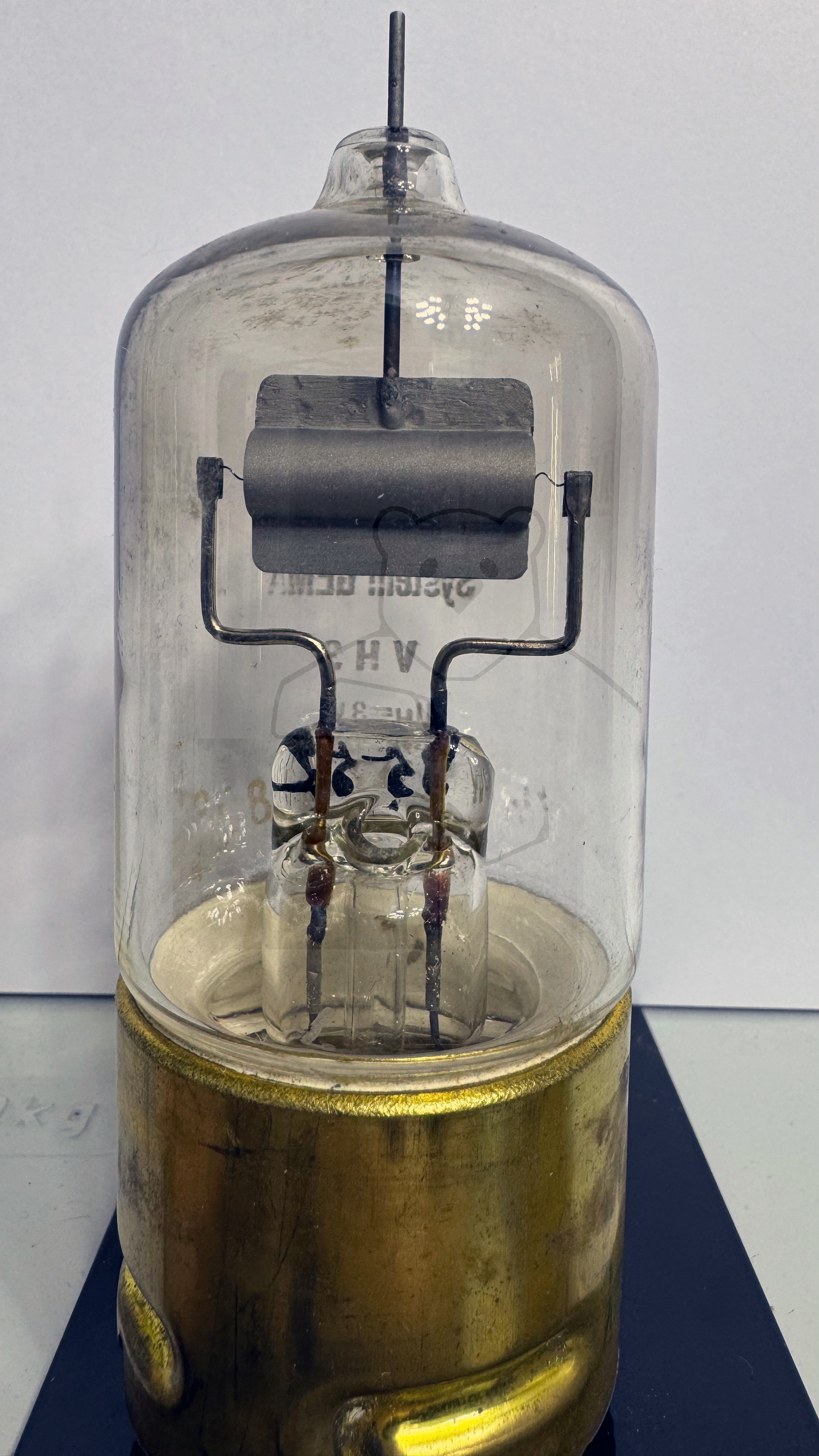

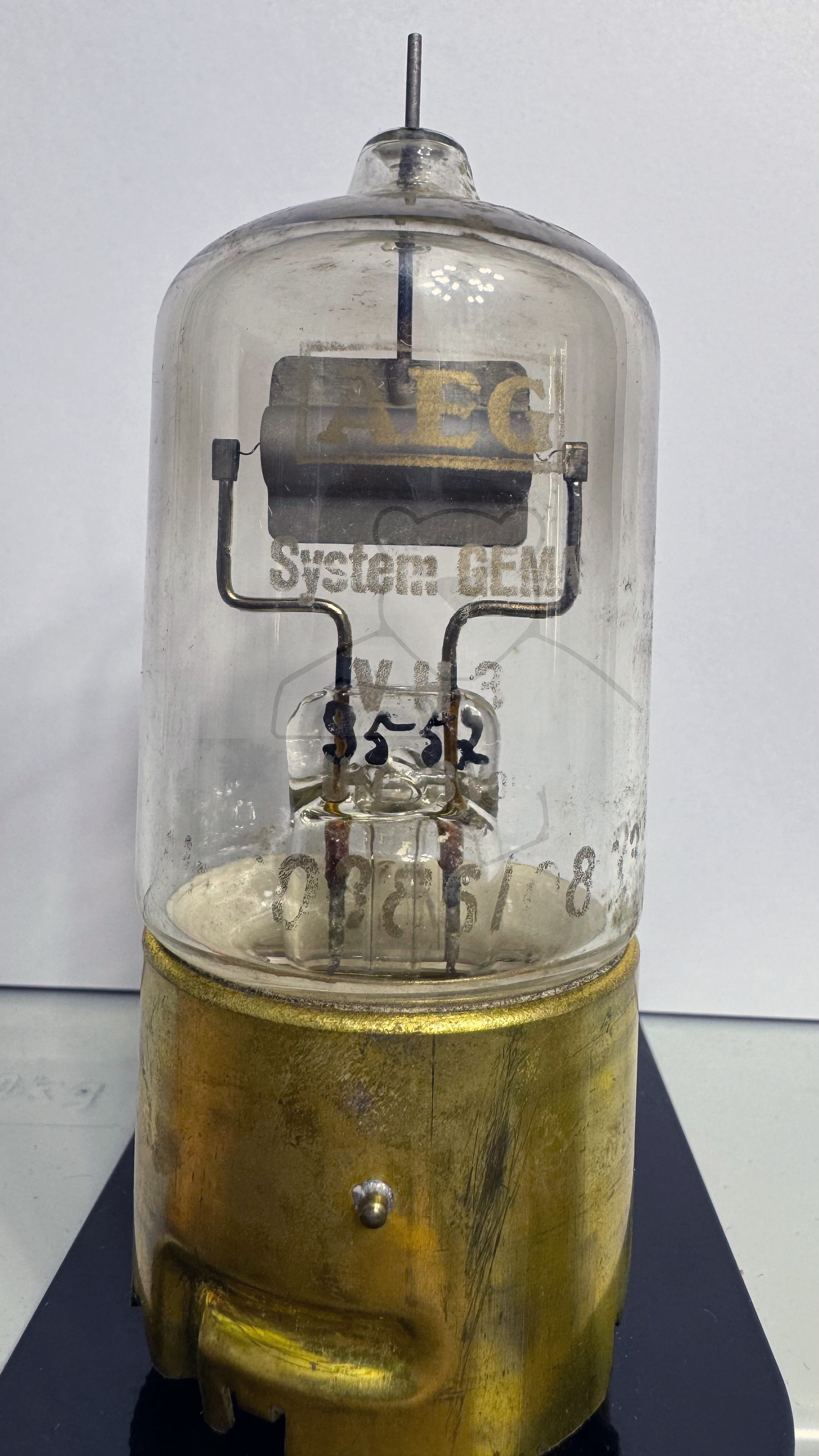

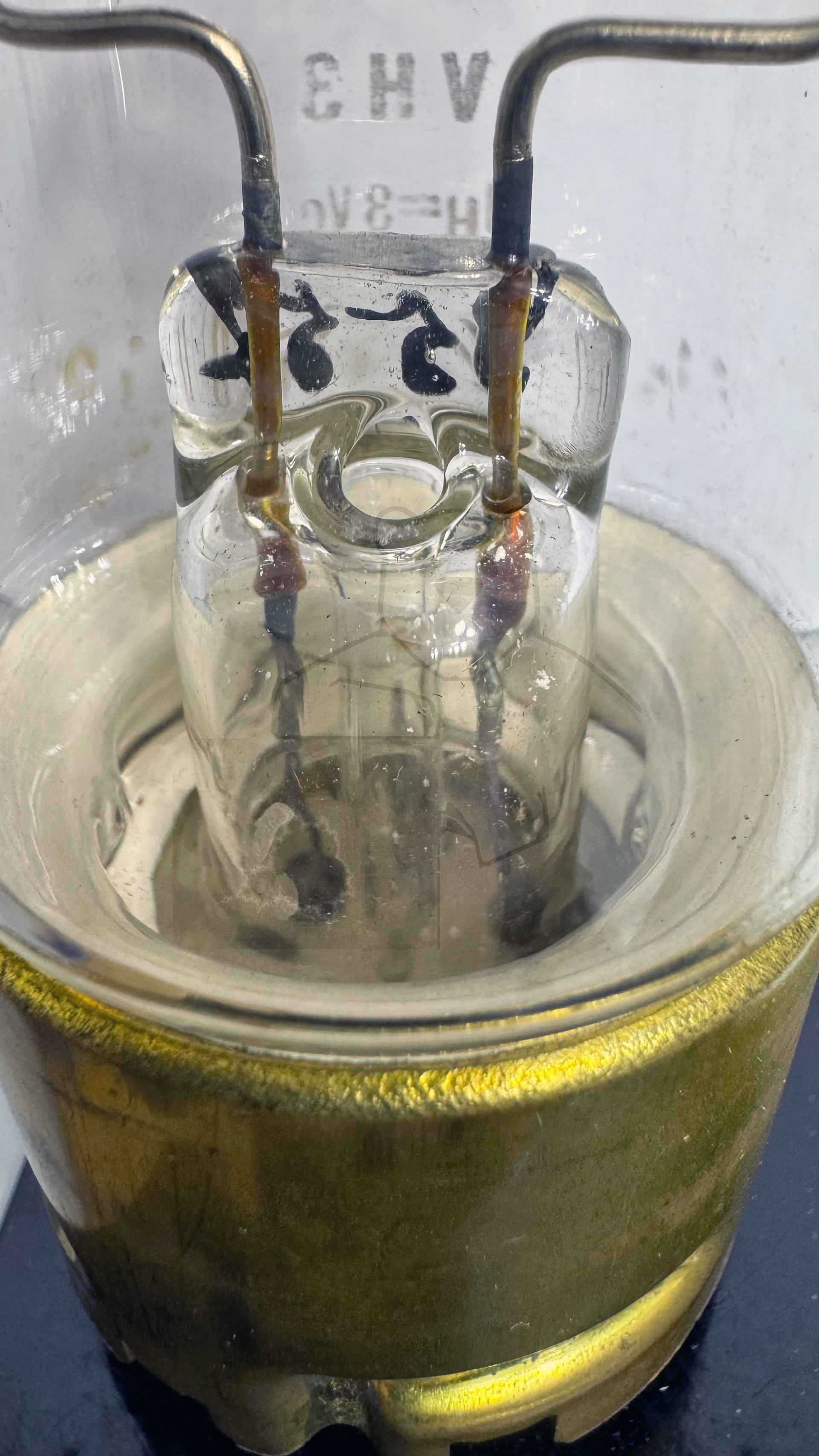

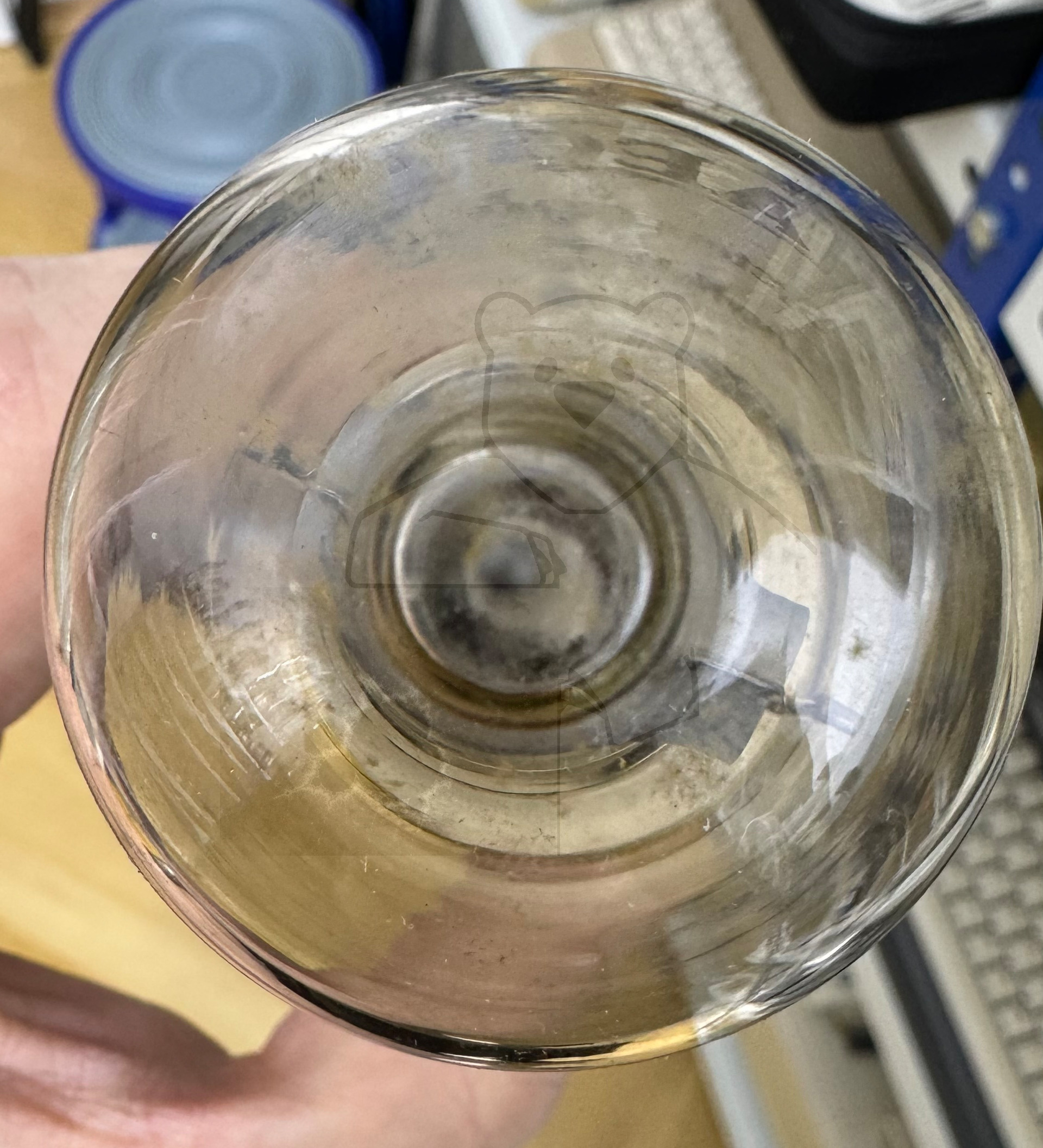

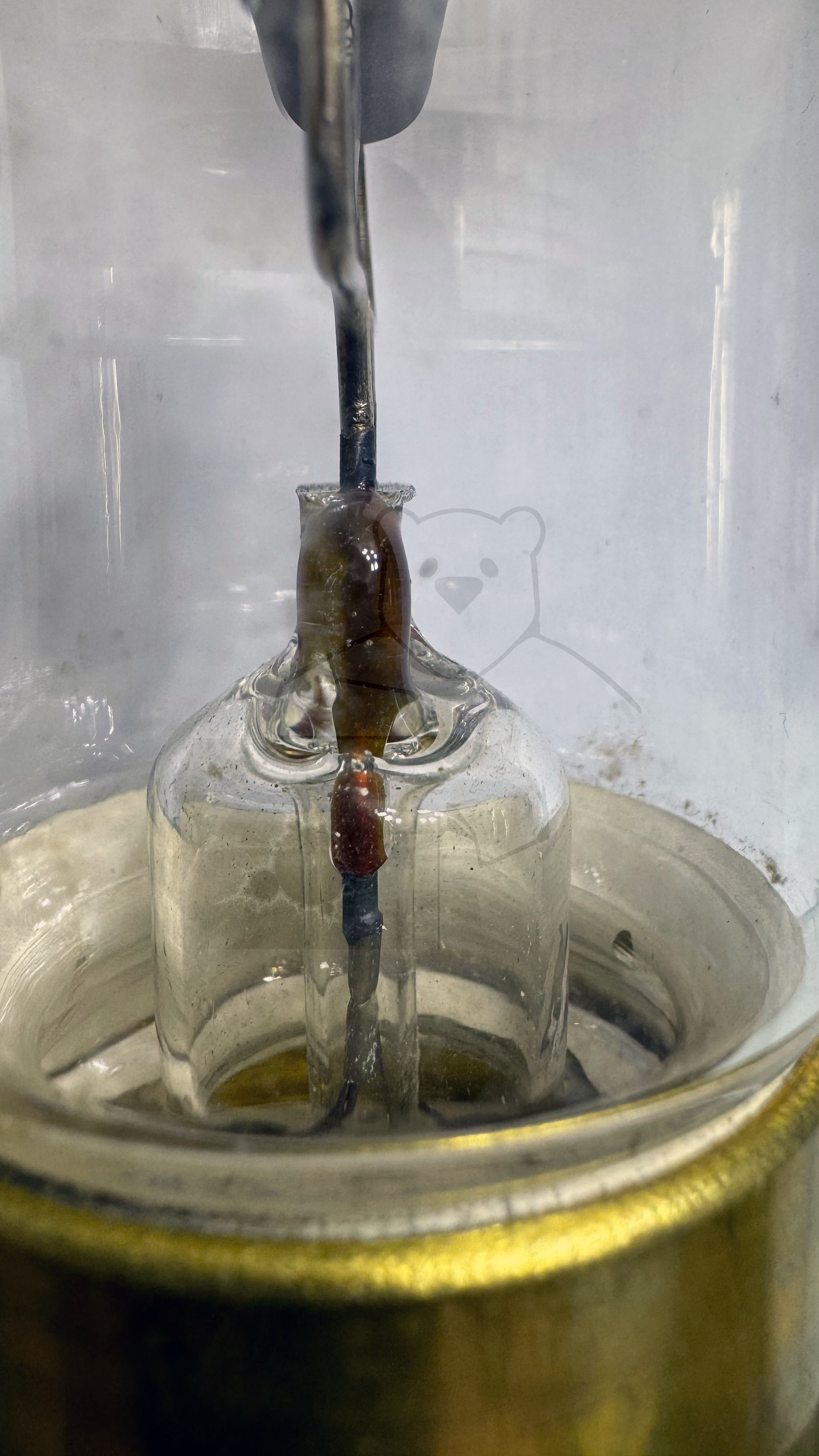

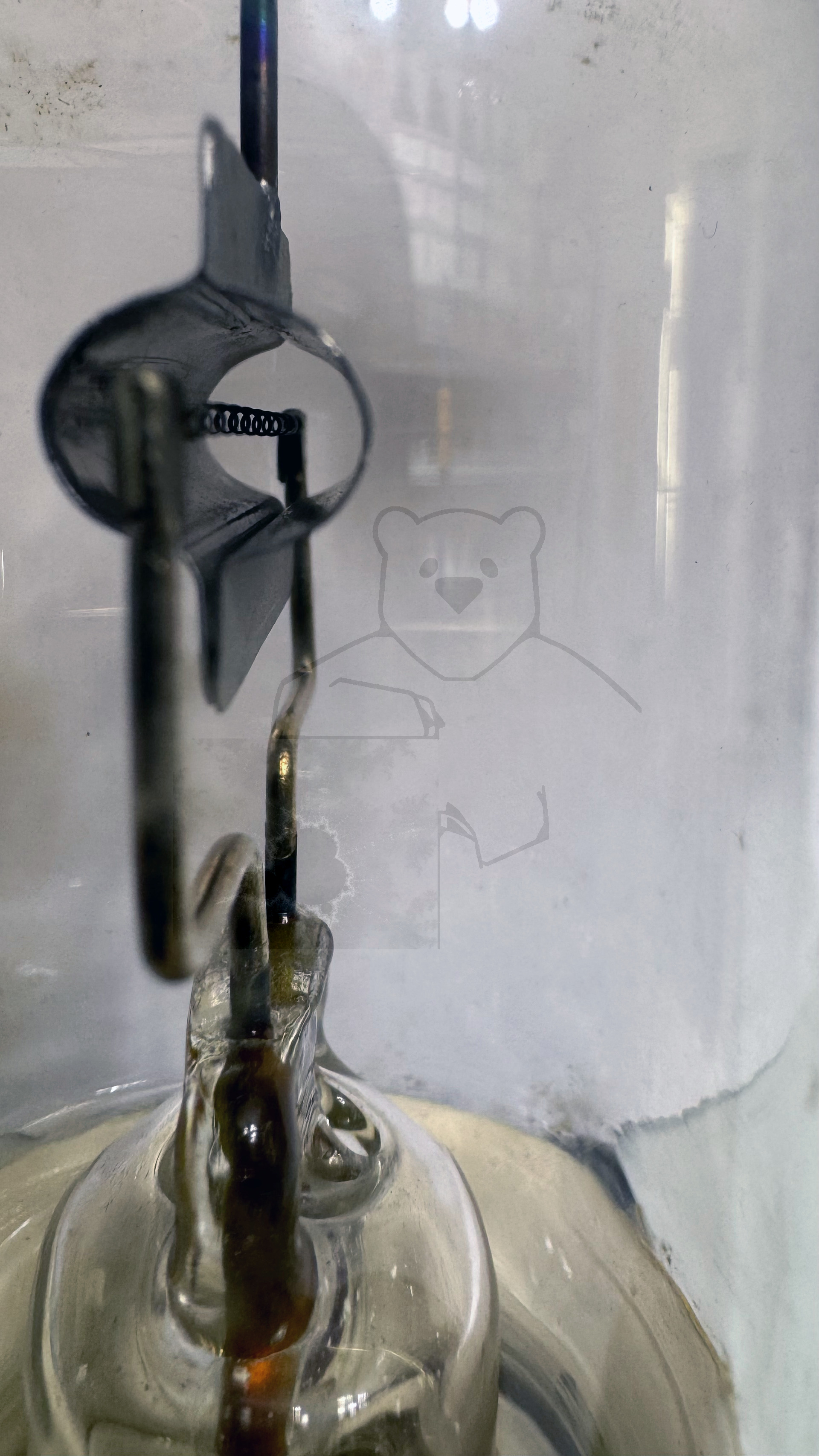

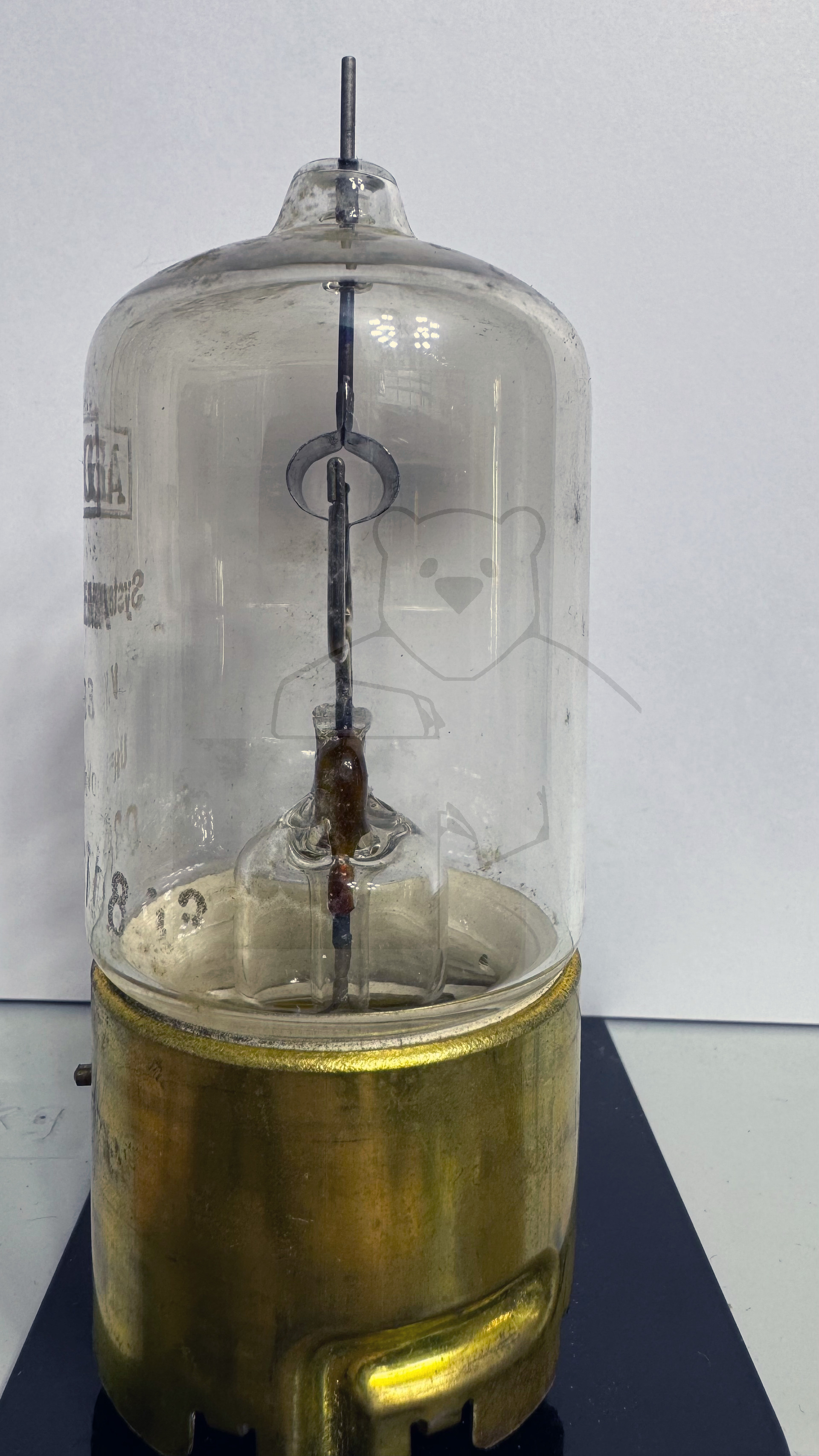

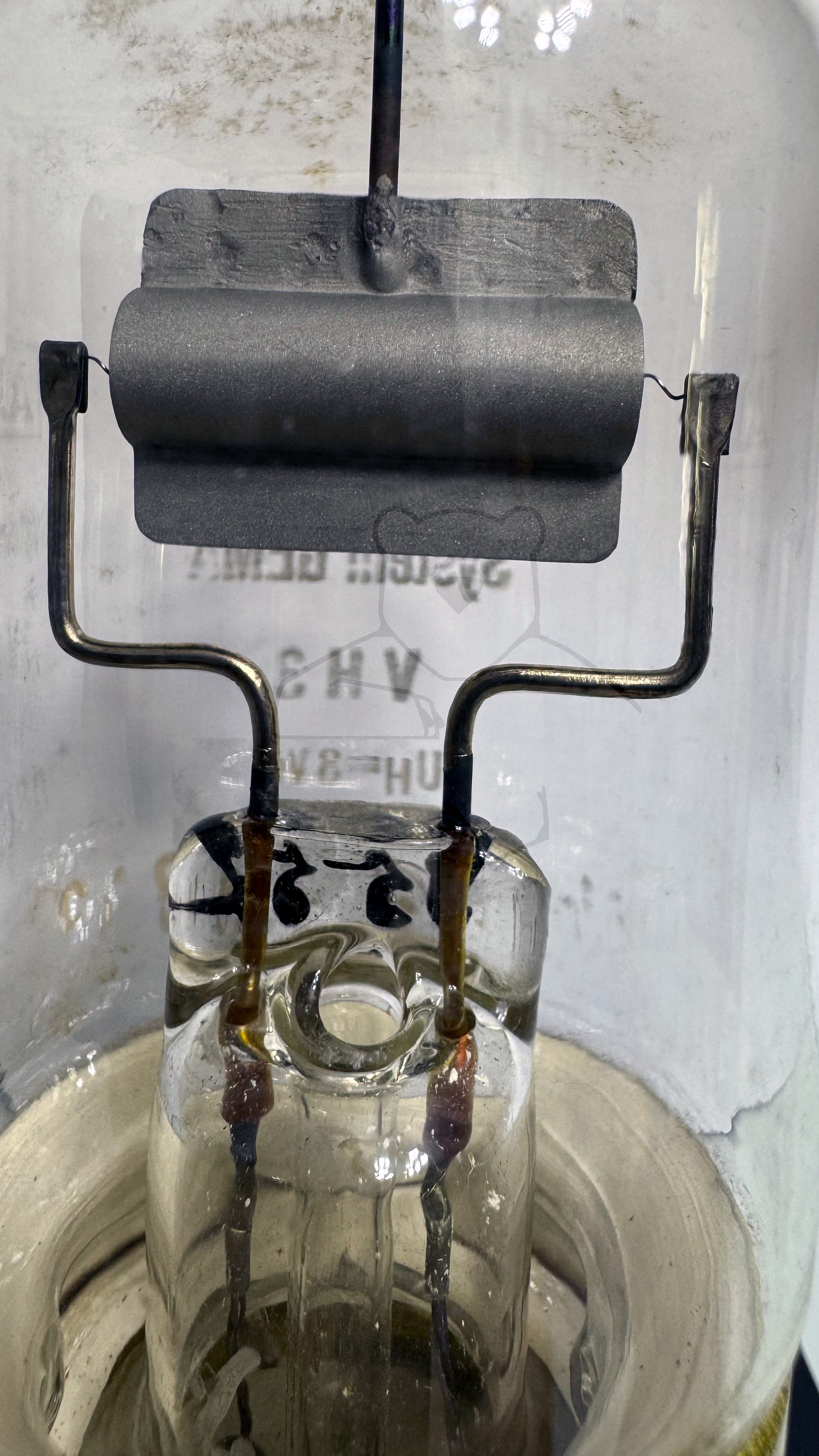

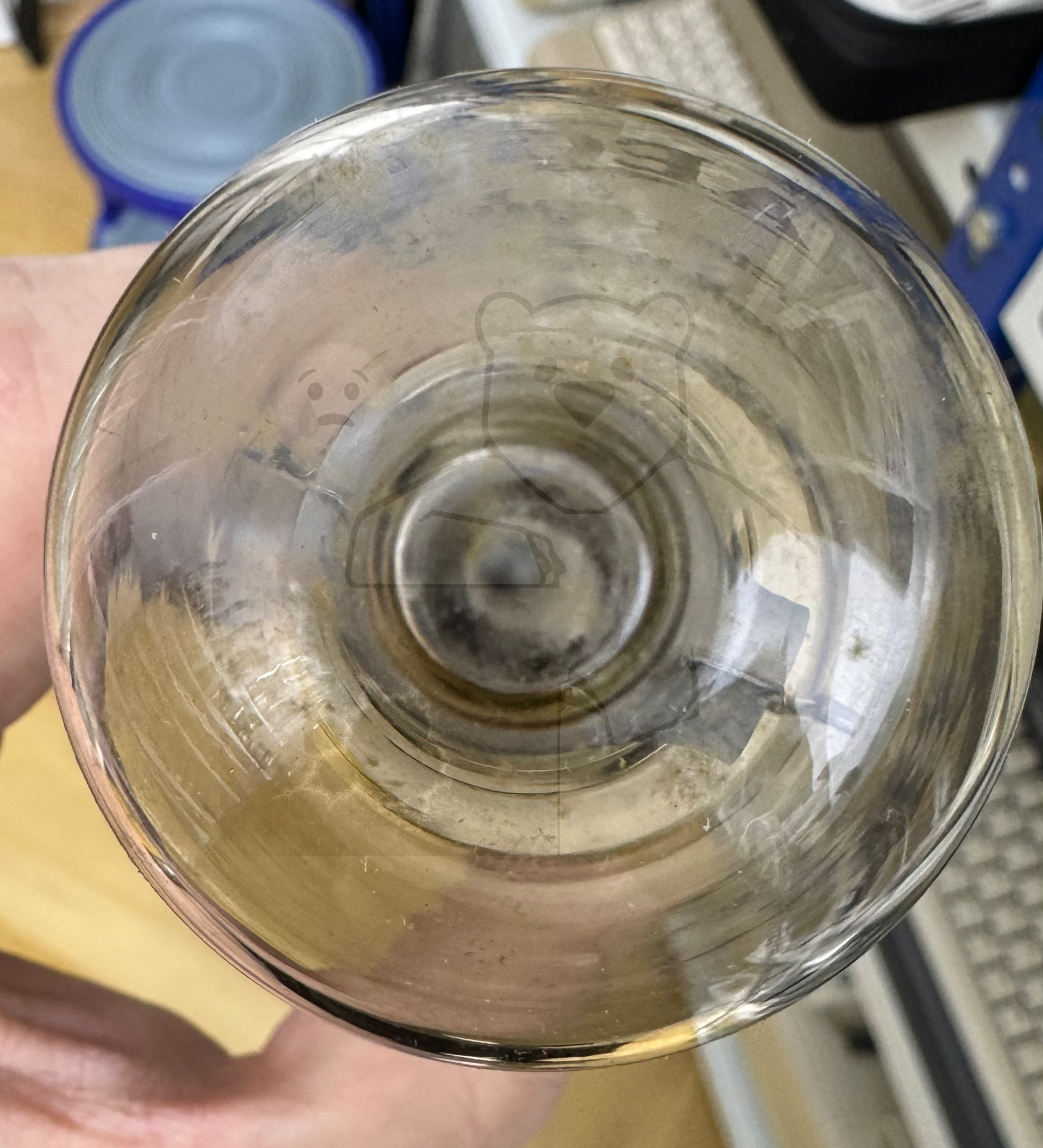

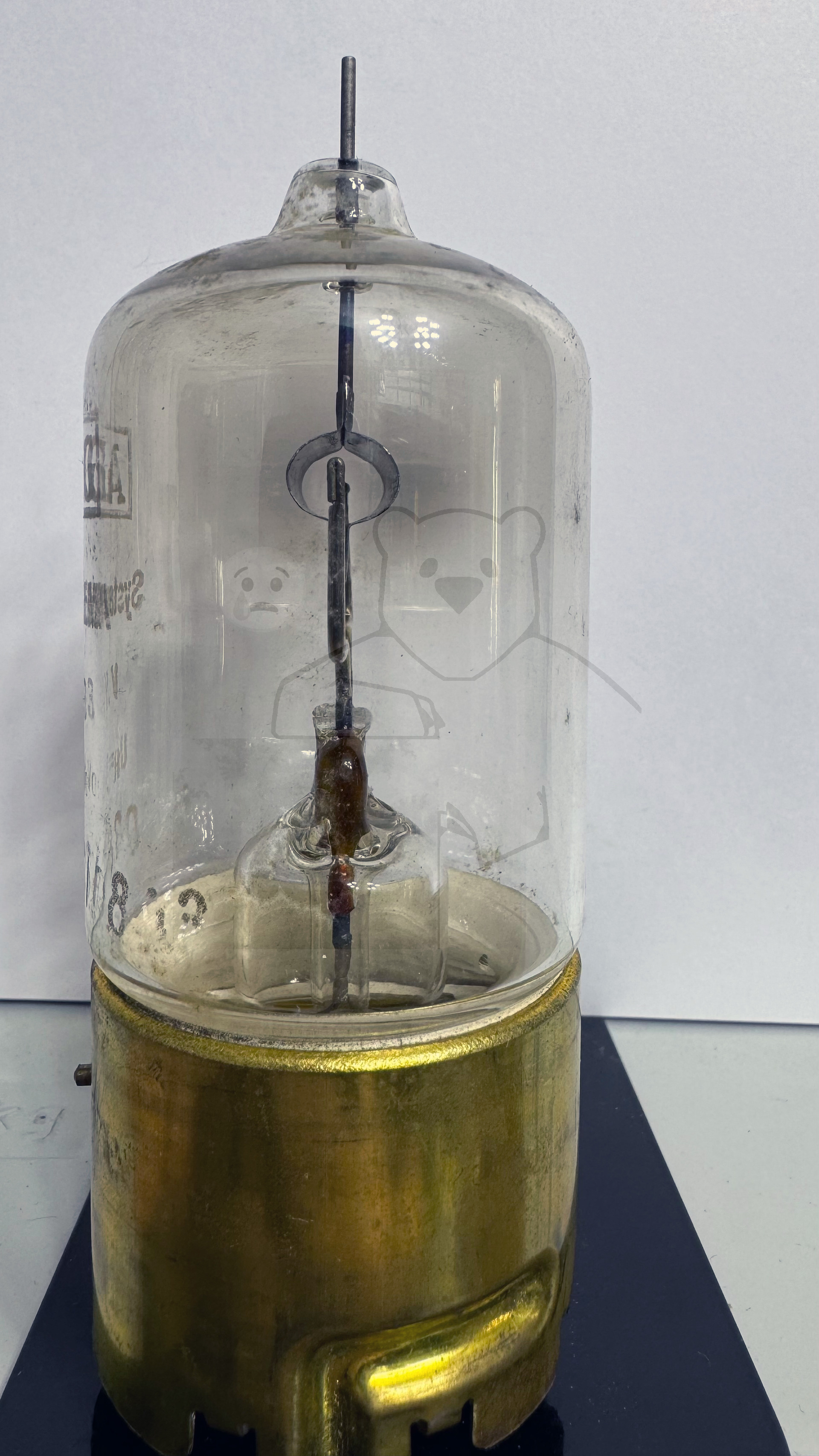

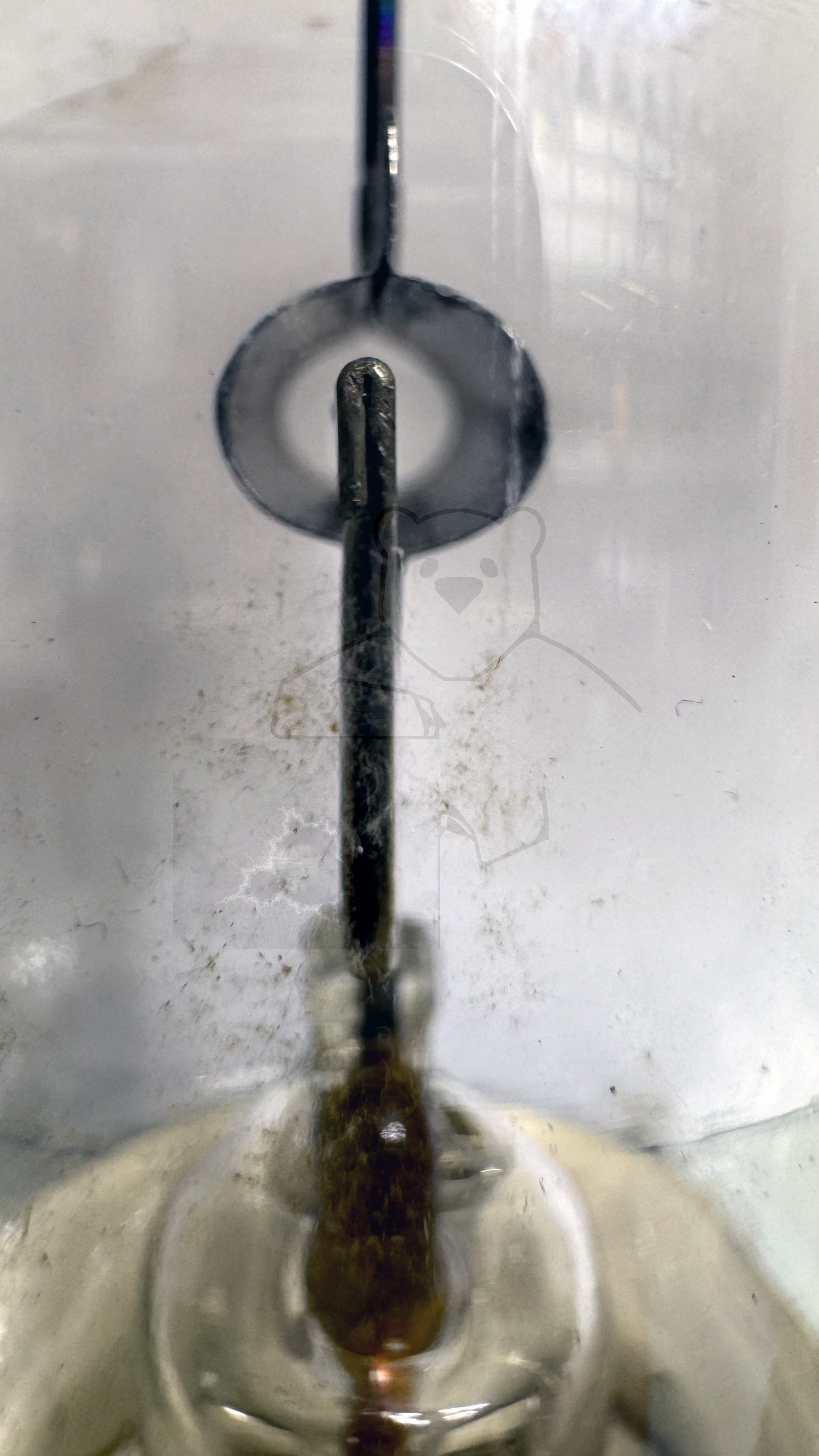

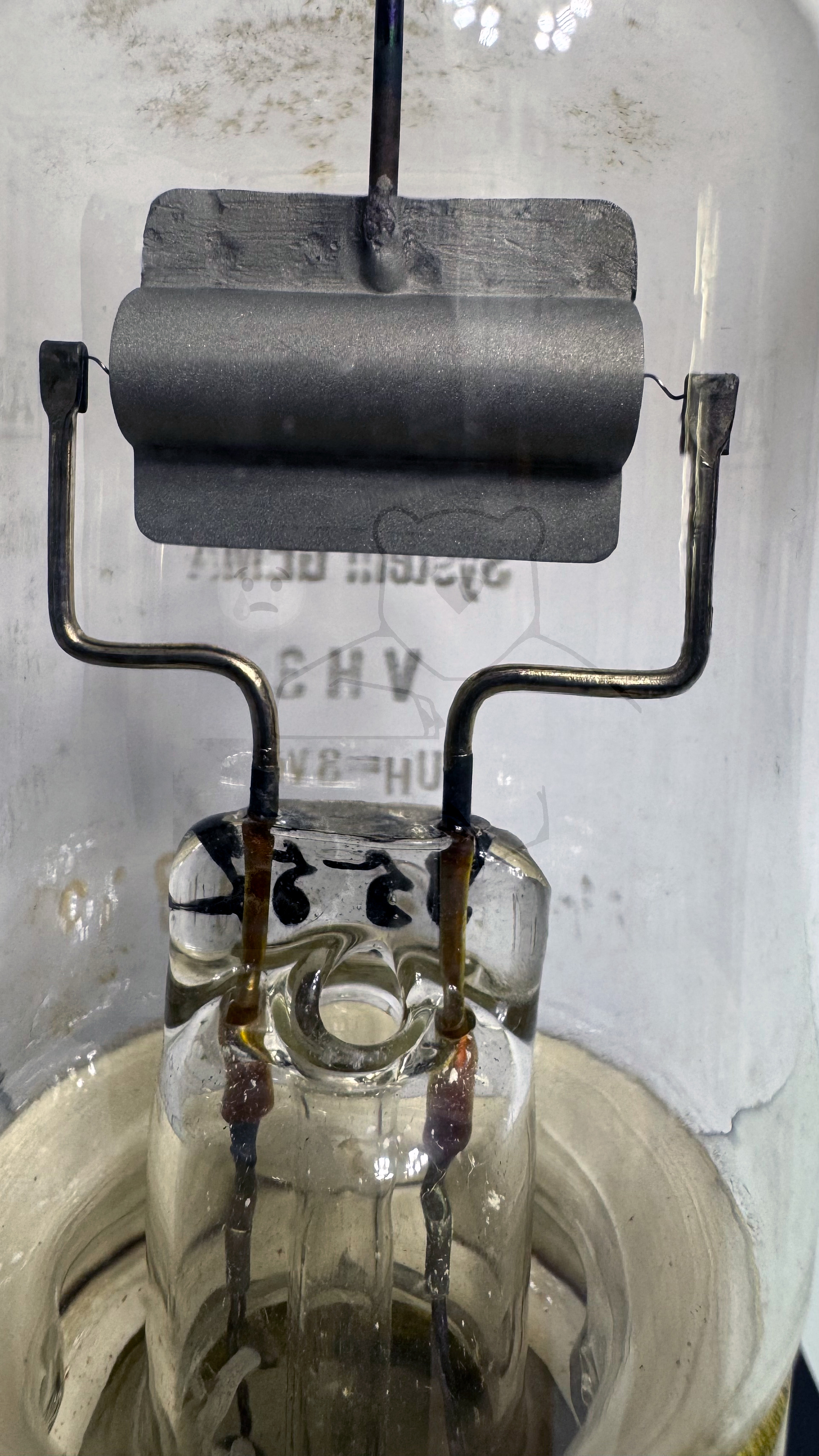

Daten und Bilder der Röhre: VH3

🔎 Beschreibung der Röhre: VH3

Name	VH3
Vergleichsname
Heizspannung (Volt)	3
Heizstrom (Ampère)	3
Art der Heizung	Direkt

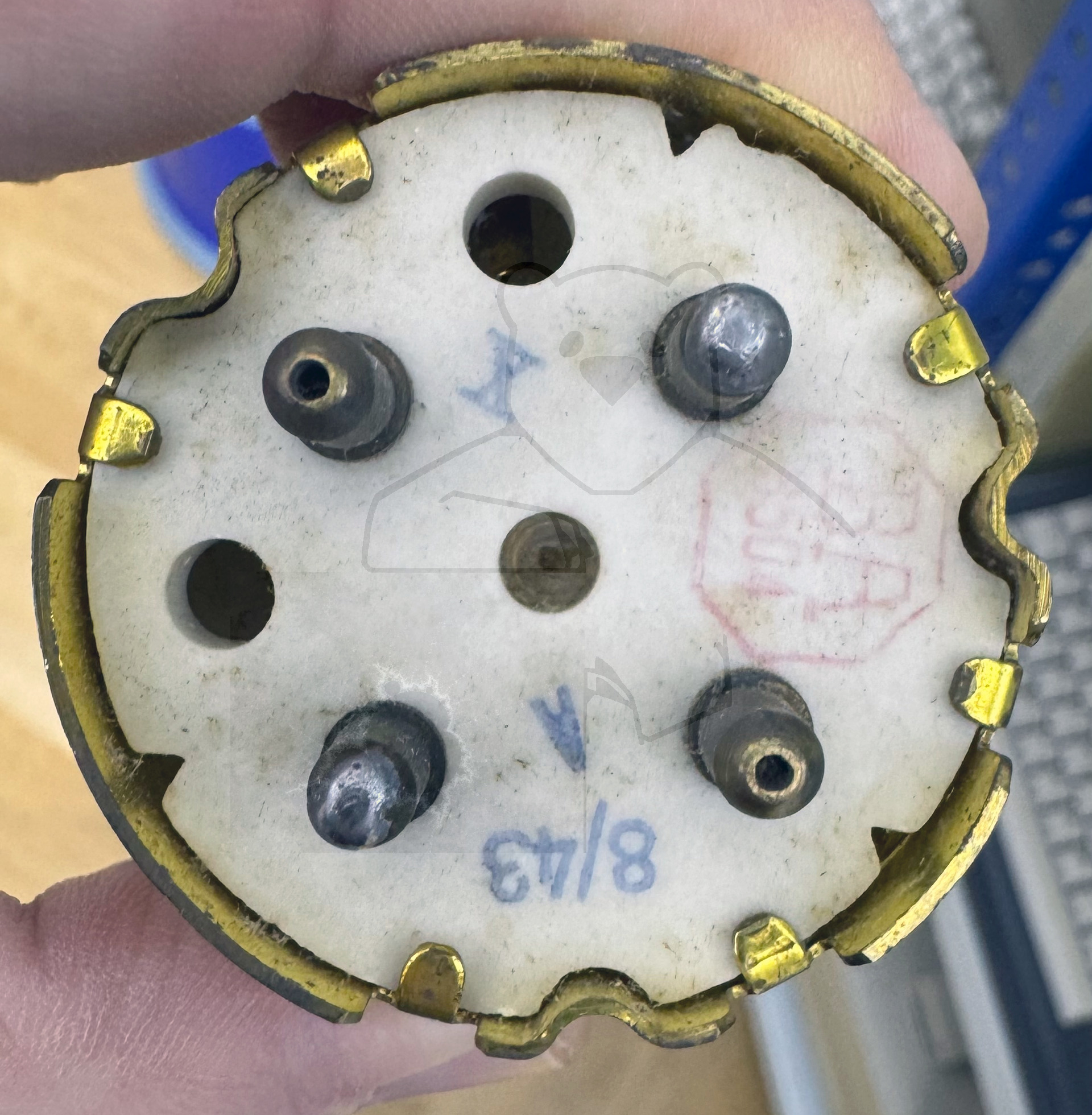

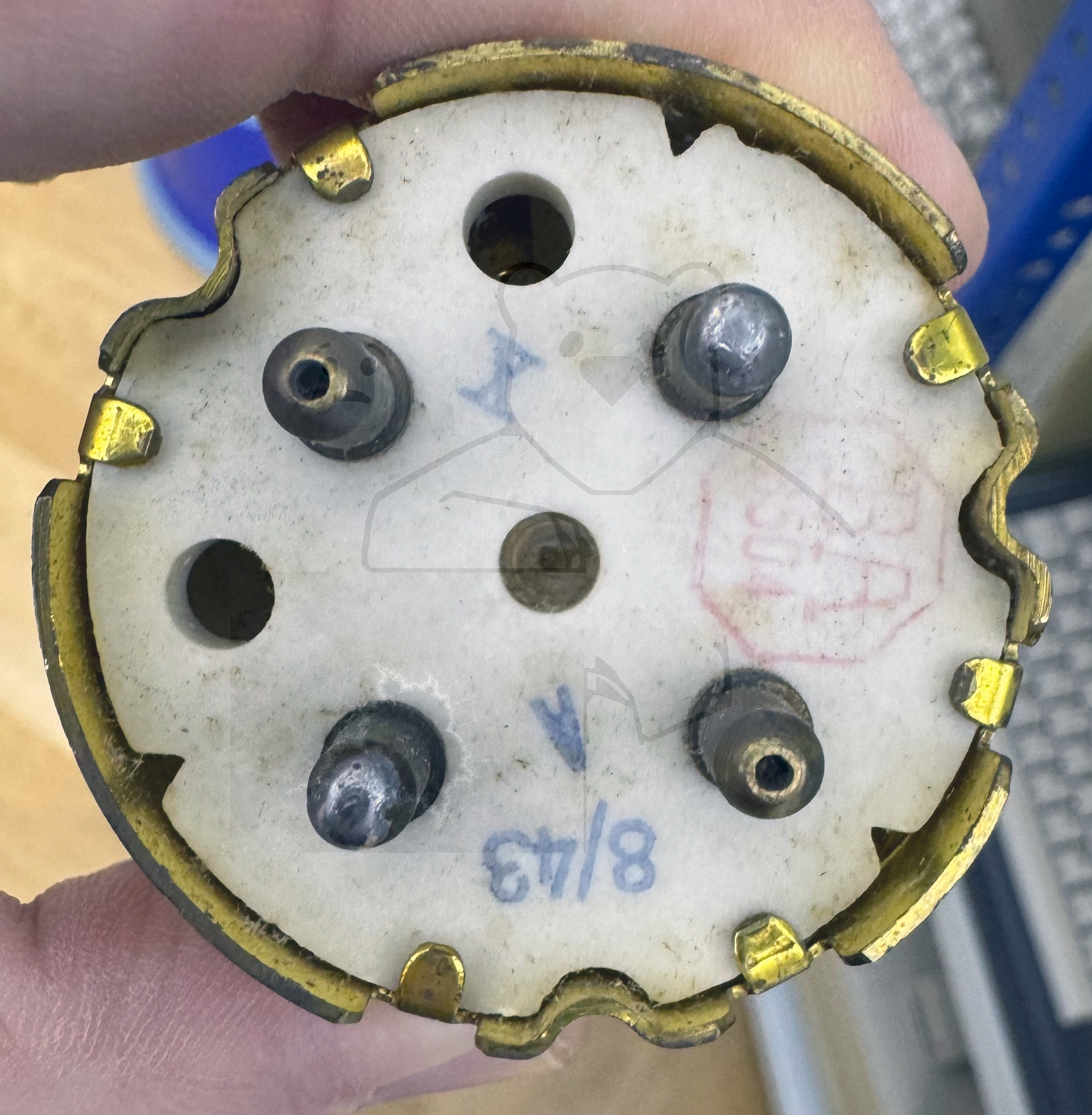

Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 4pol. → Liste aller Röhren mit: Bajonettsockel, 4pol.
Zusätzliche Informationen
Letzte Änderung	13.03.2019 09:59:24

🔎 Beschreibung der Systeme für die Röhre: VH3

	System 1
Kathode	f
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

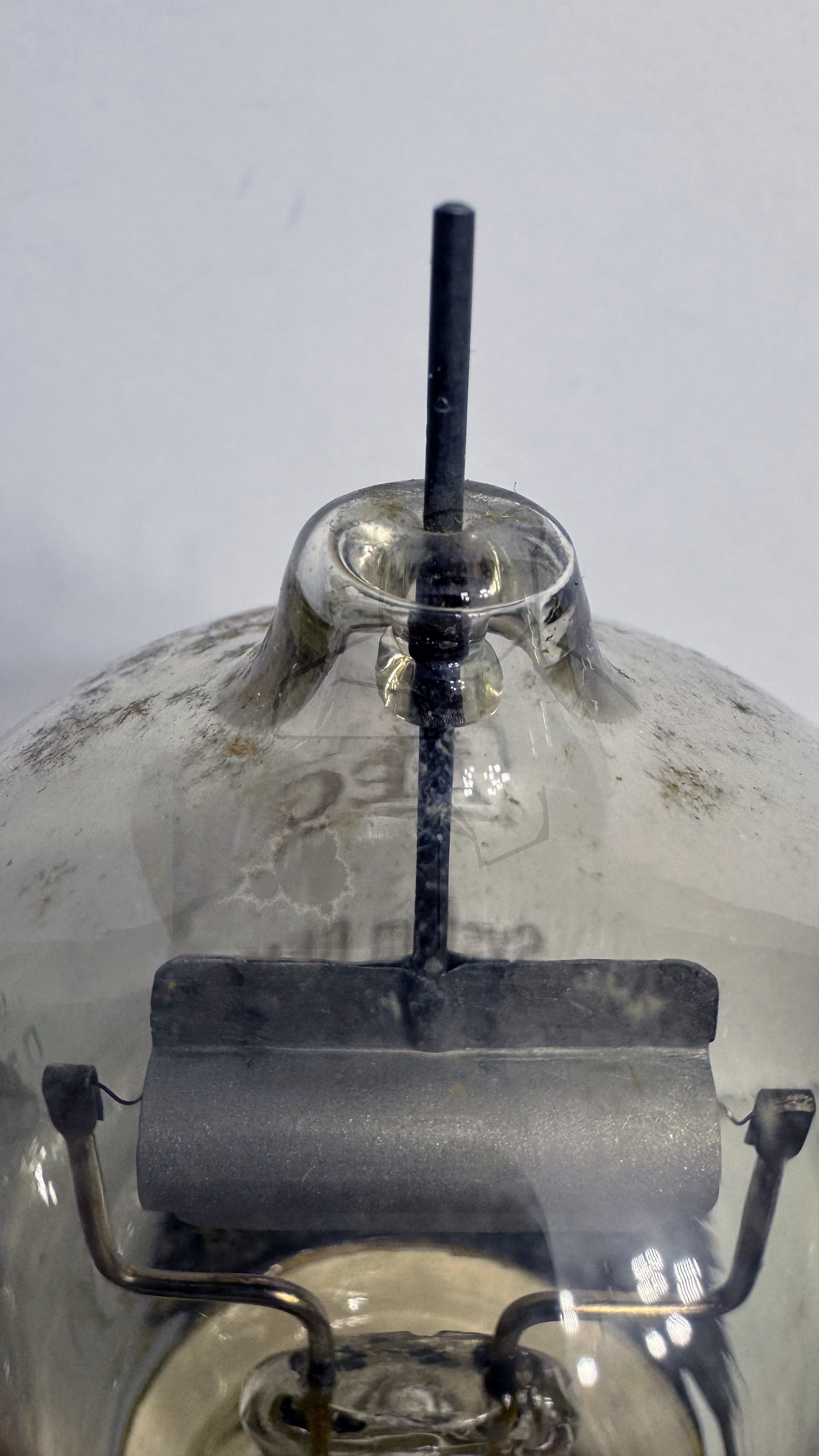

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

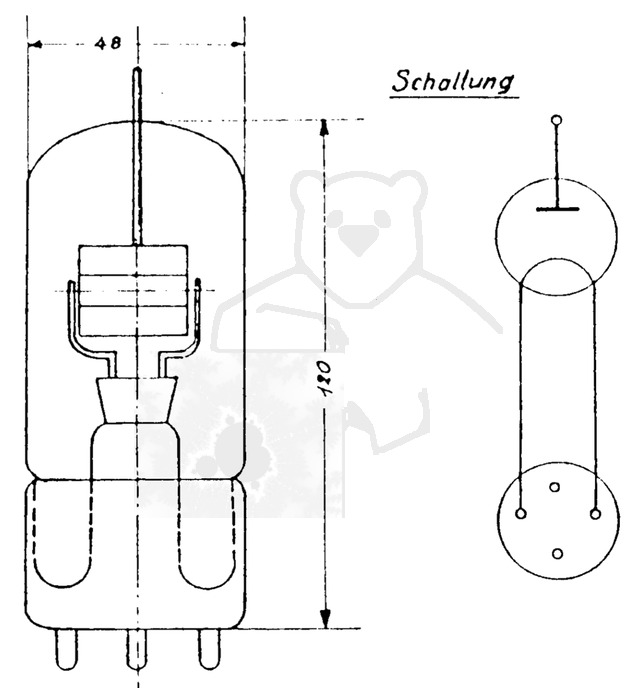

🔎 Sockelschaltung der VH3

Bildquelle: AEG Datenblatt

🔎 Datenblätter zur Röhre: VH3
Datenblatt VH3 AEG [www.tubedata.info].pdf (75 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
