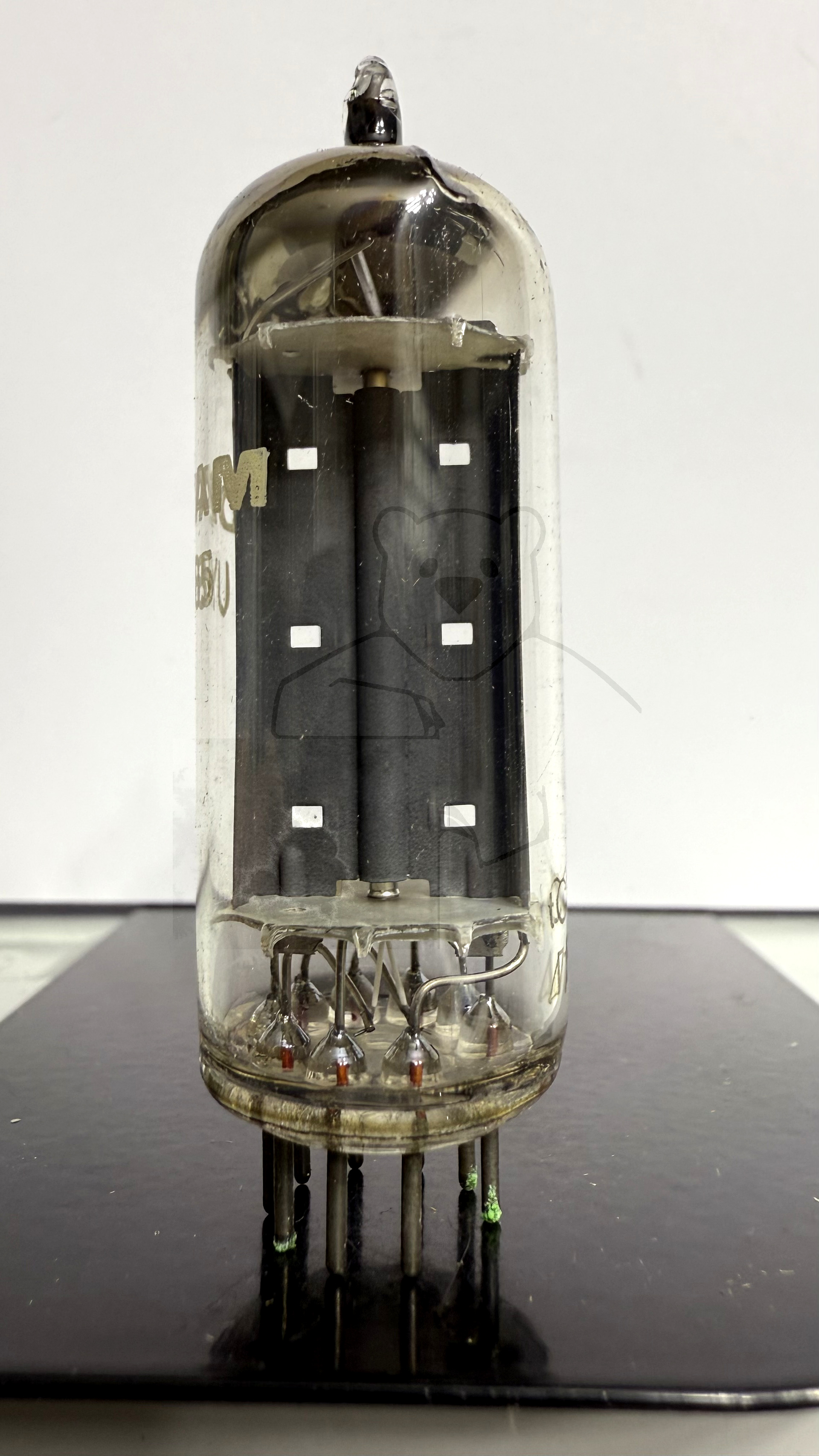

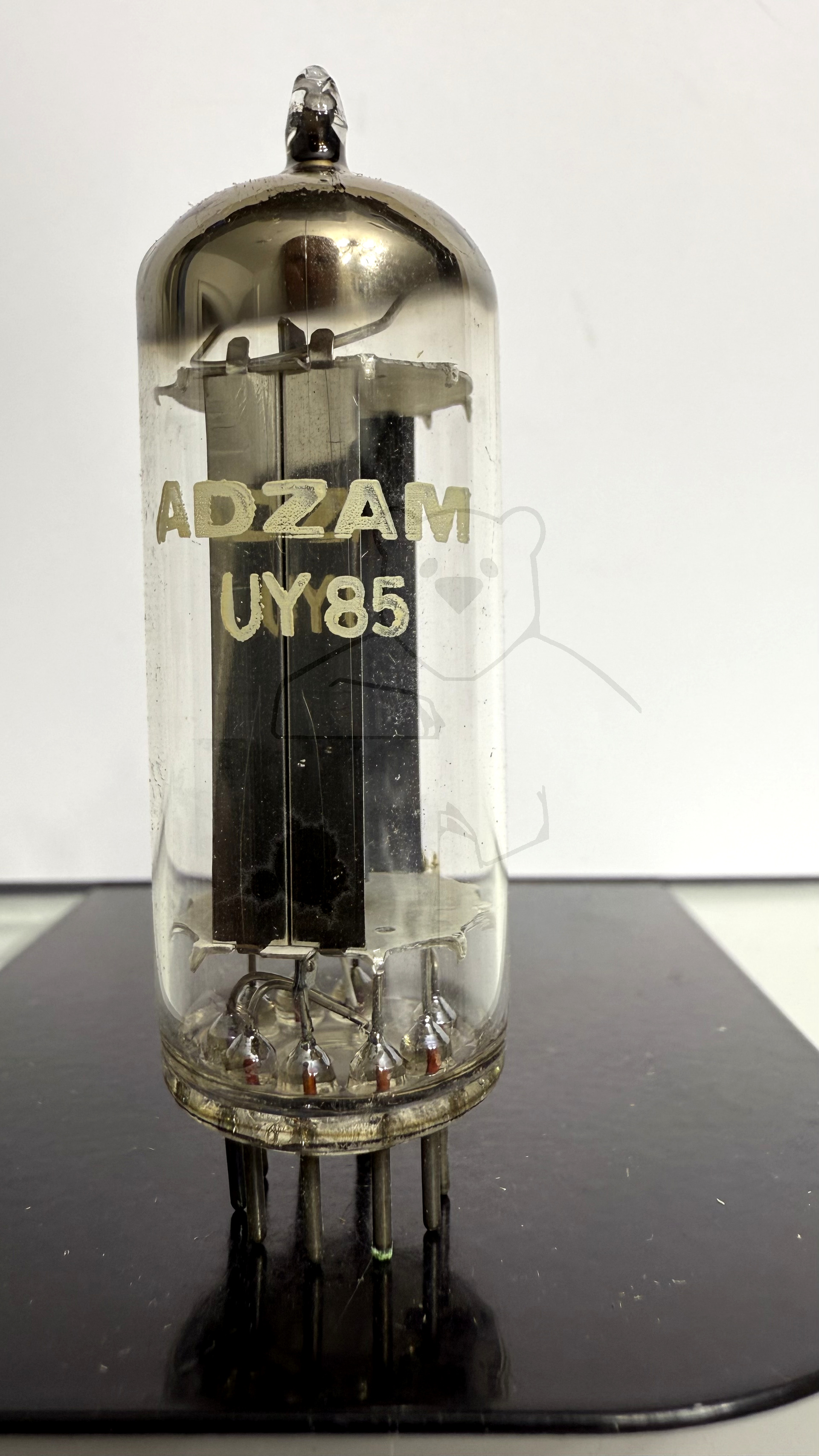

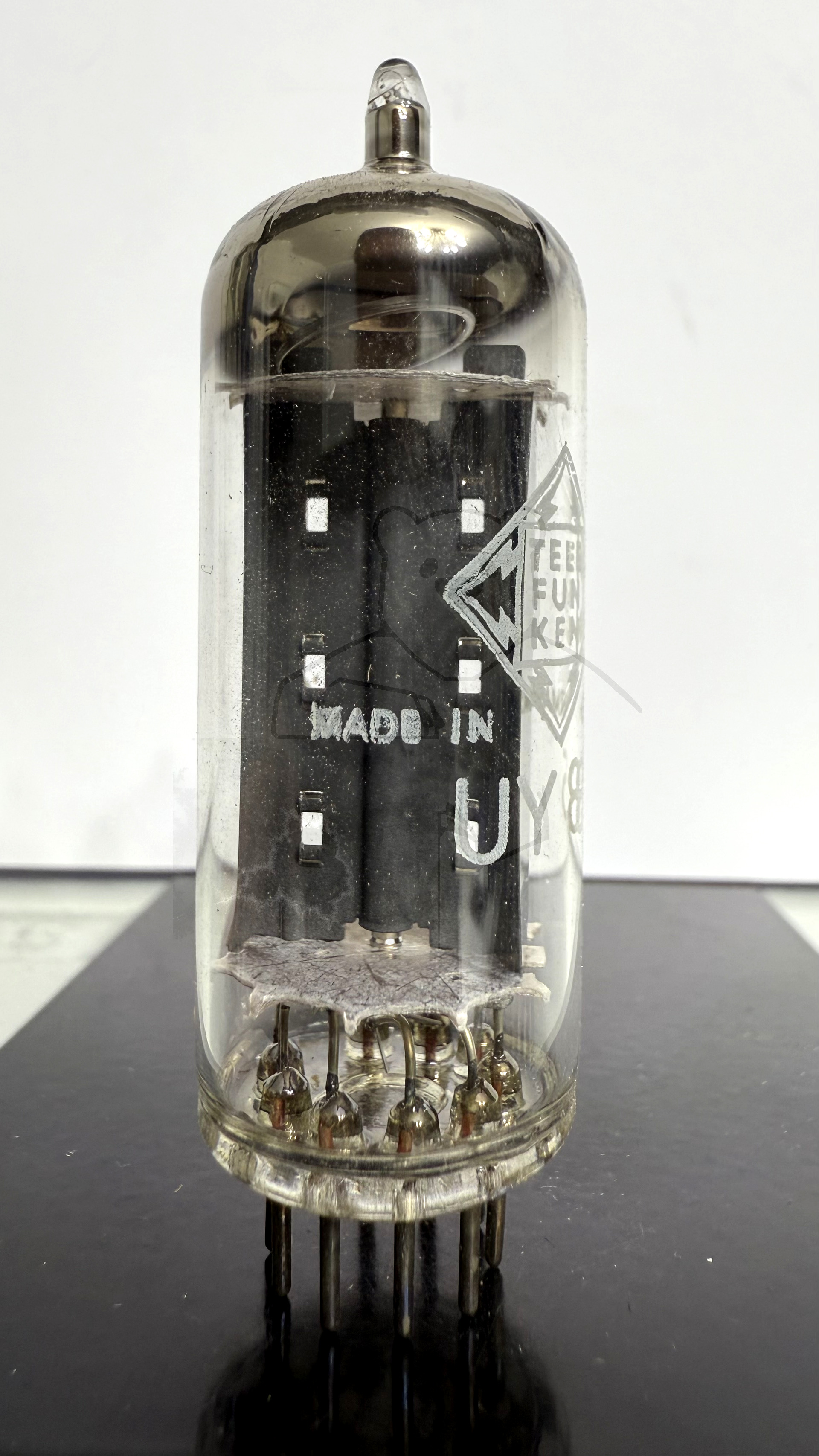

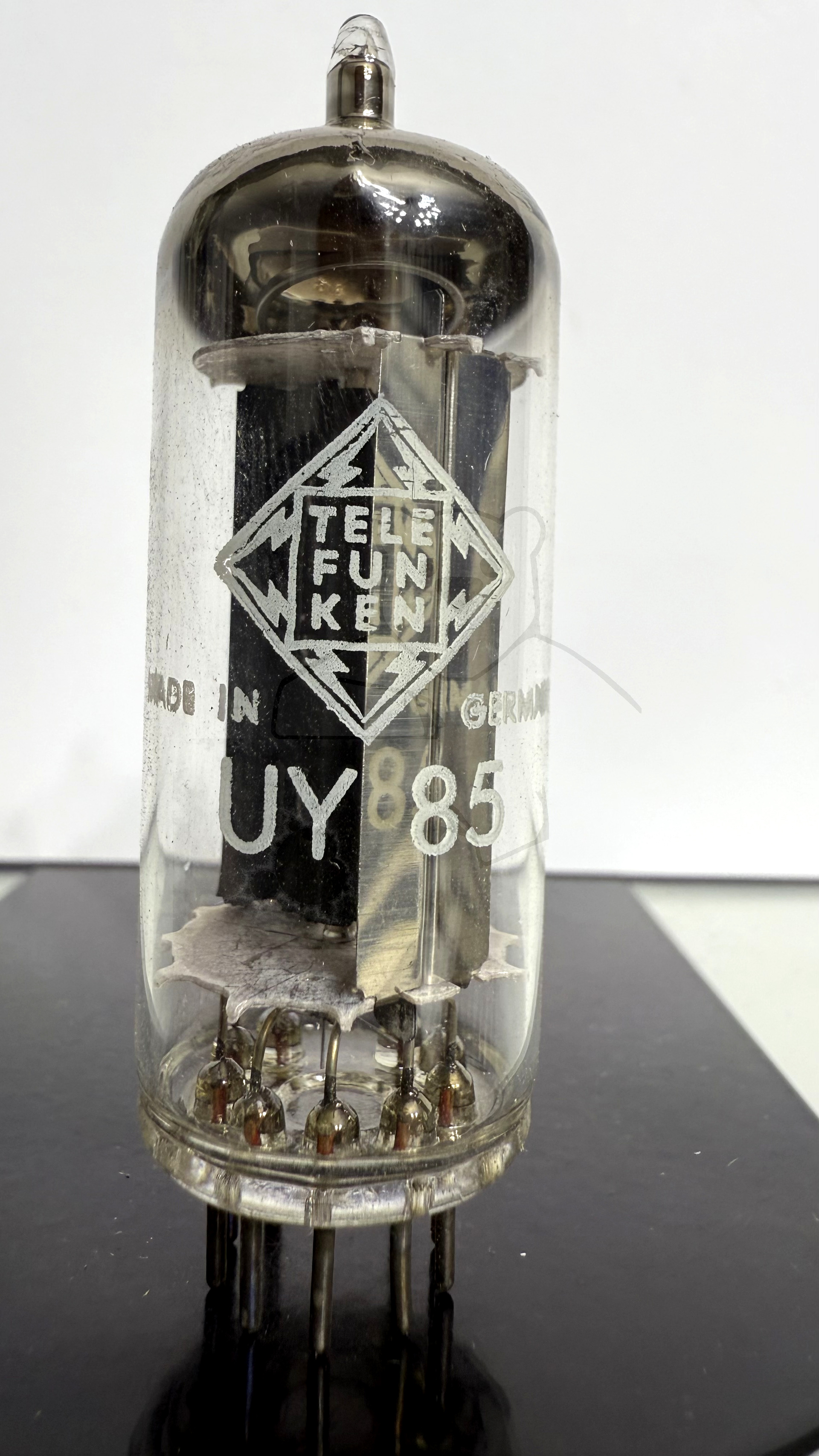

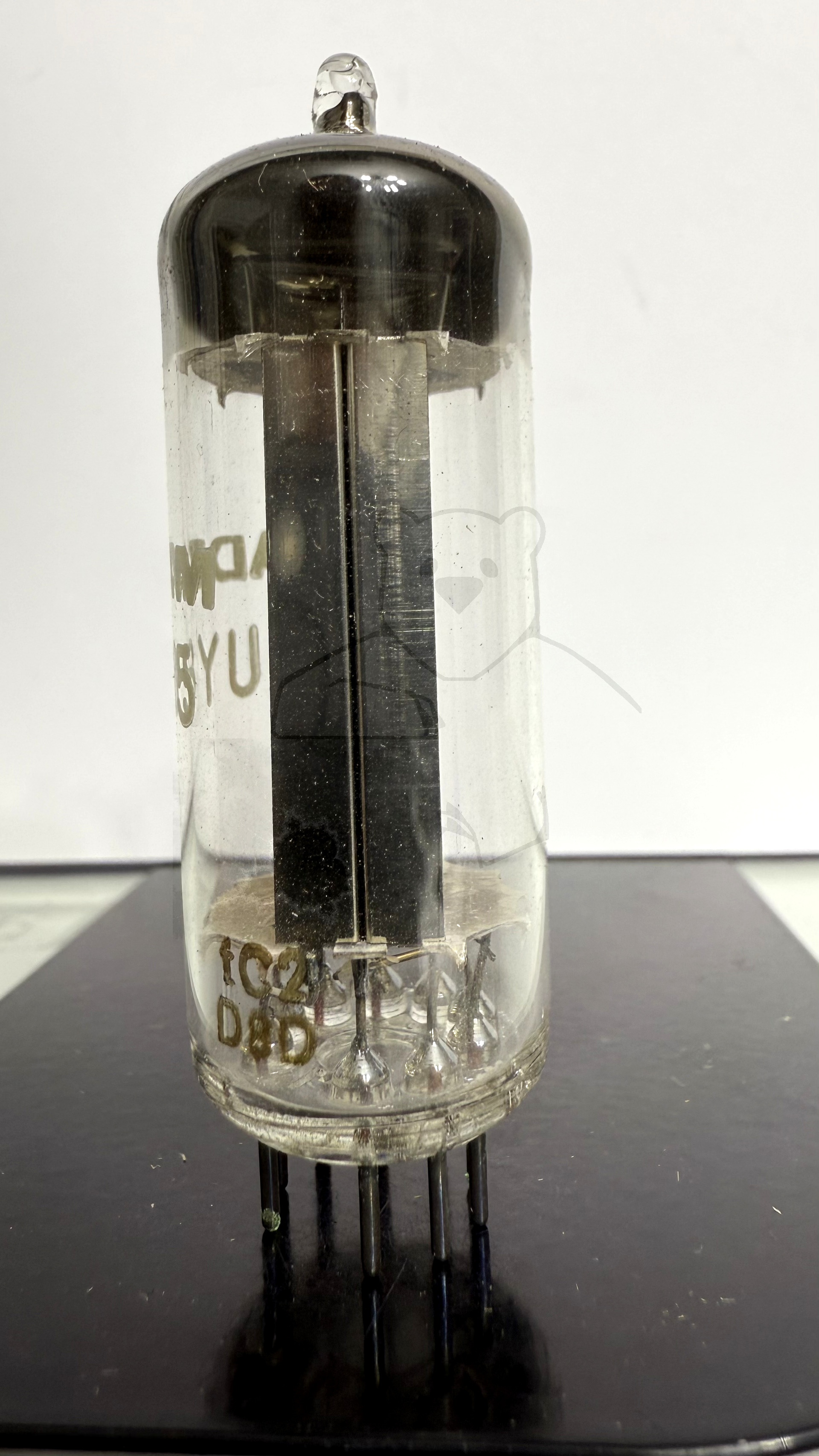

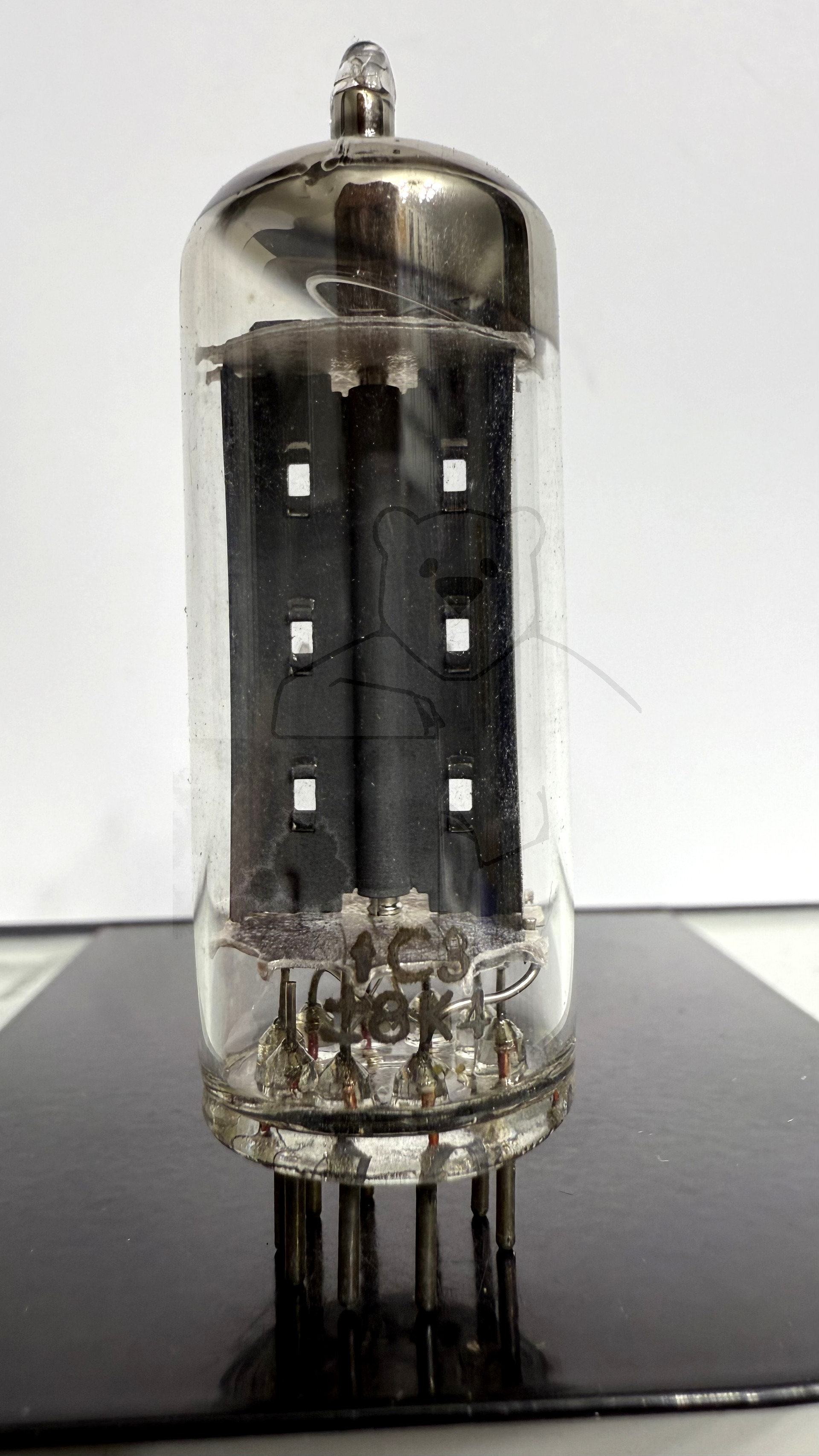

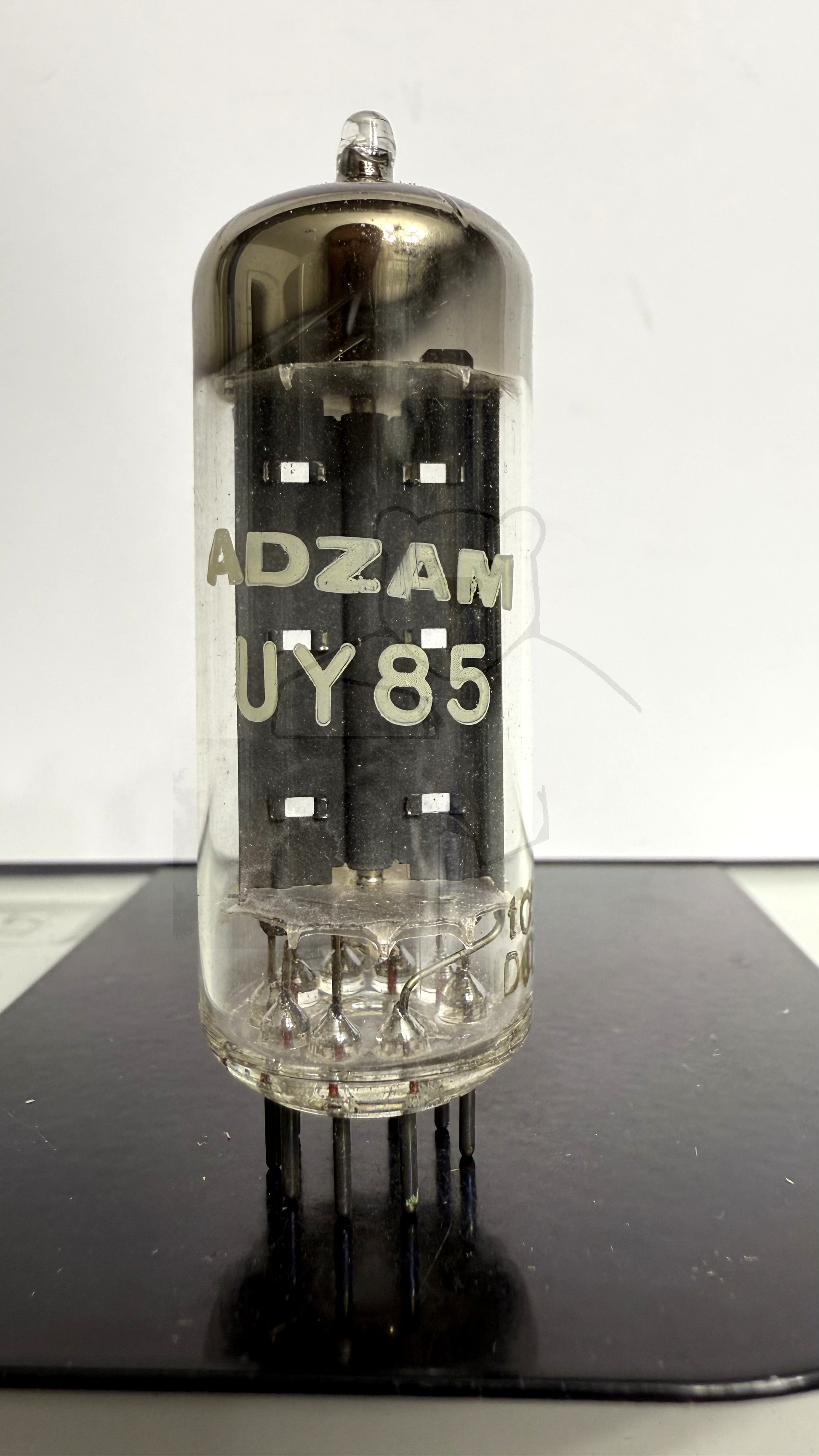

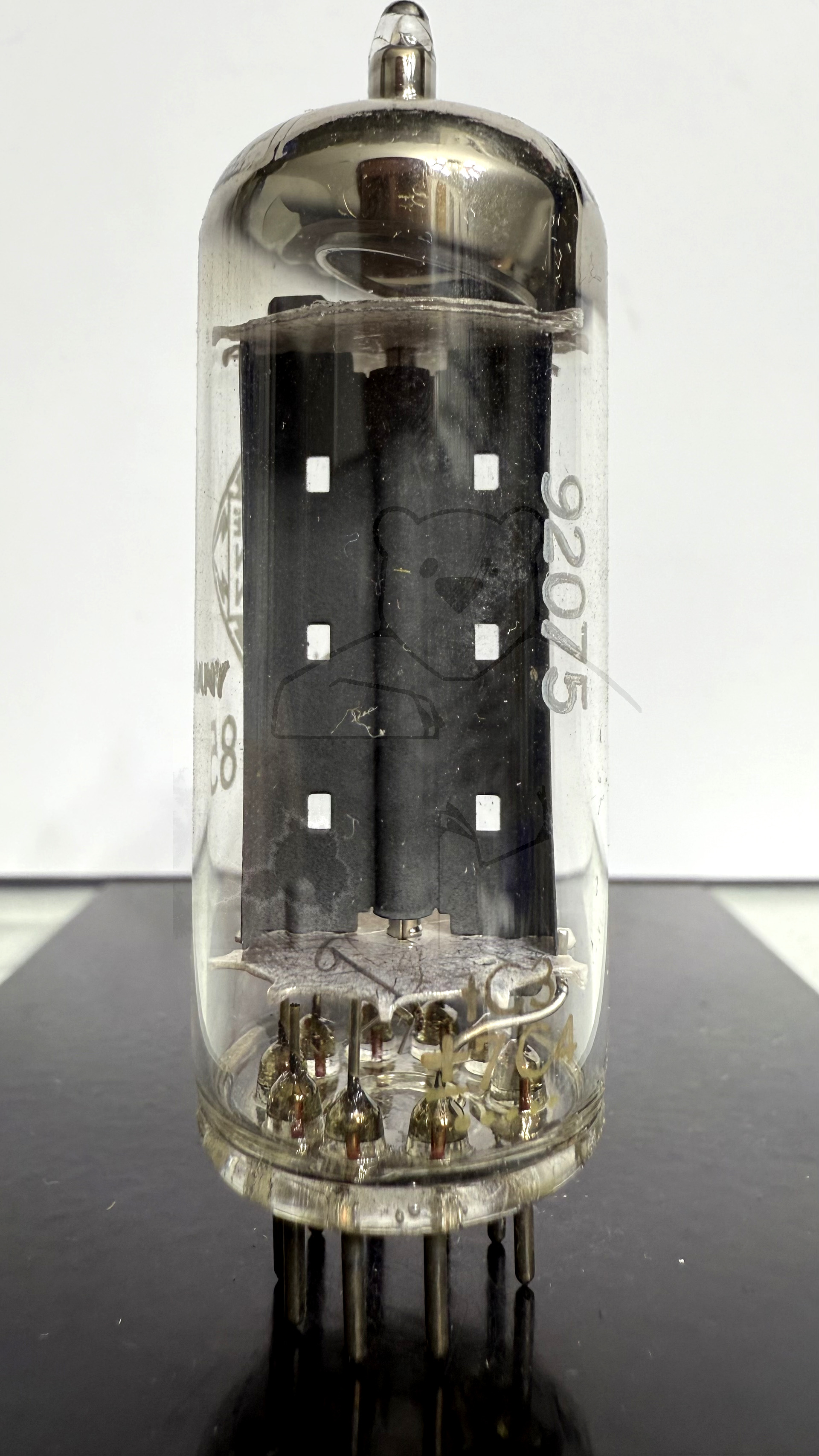

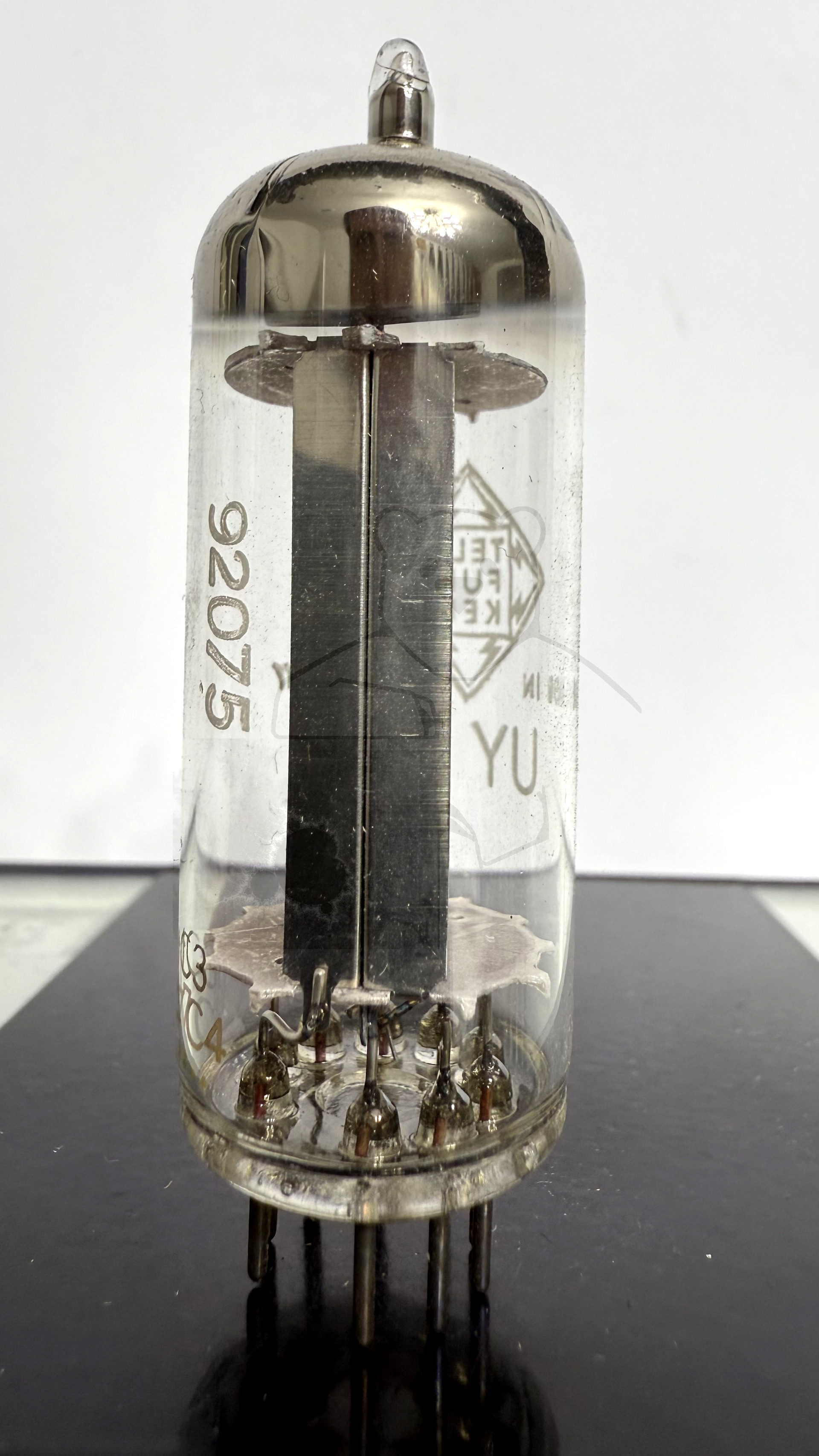

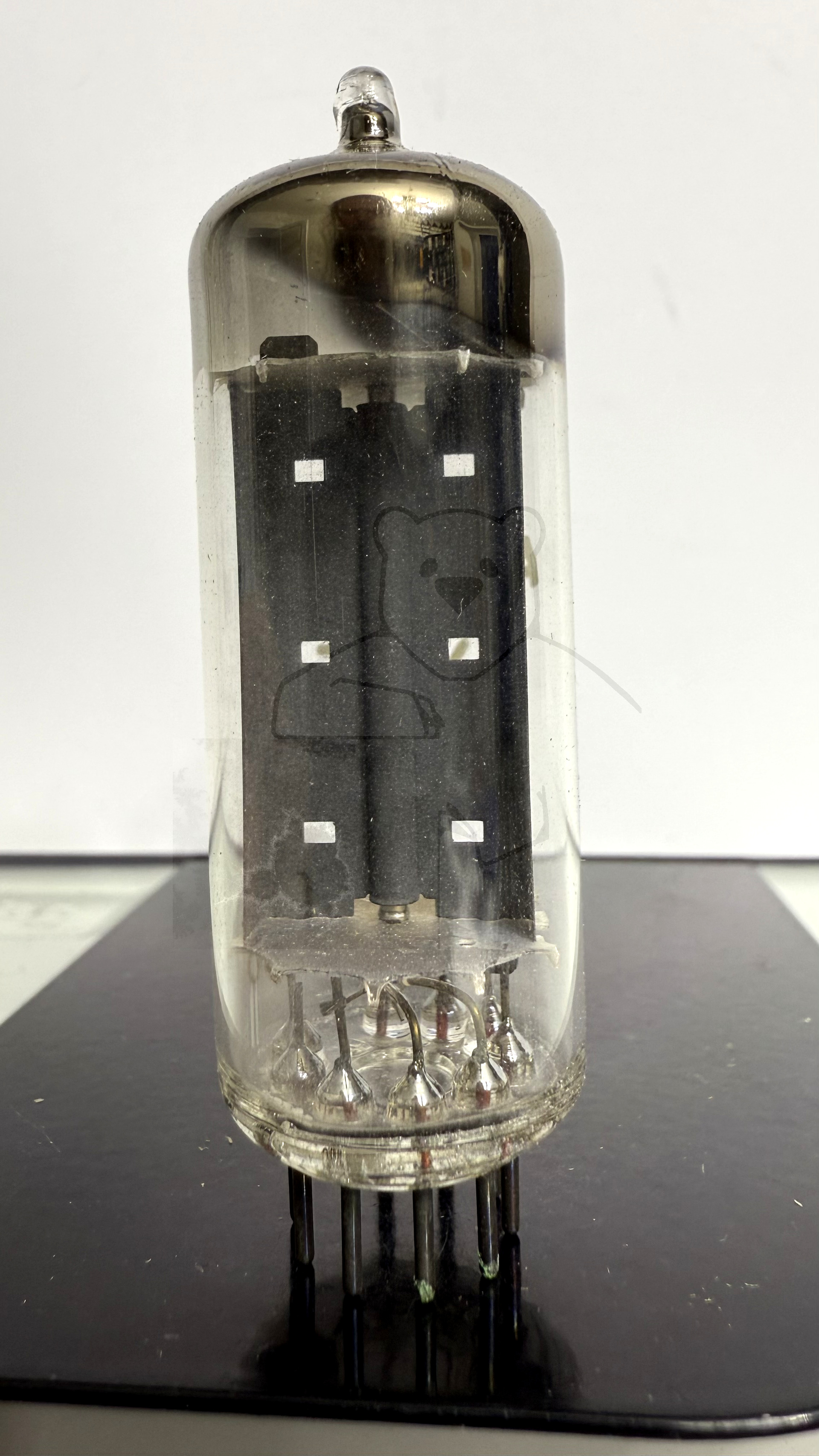

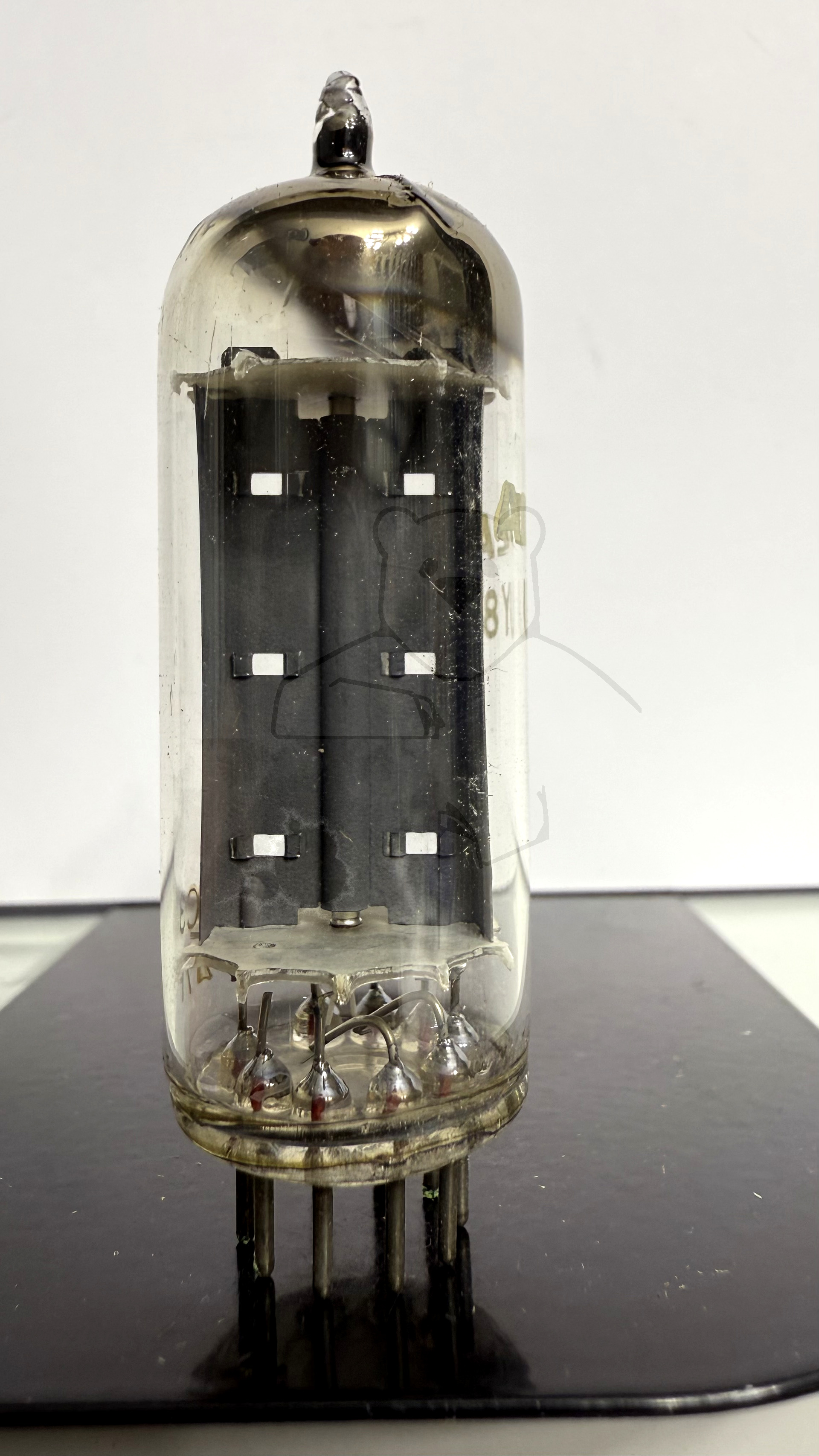

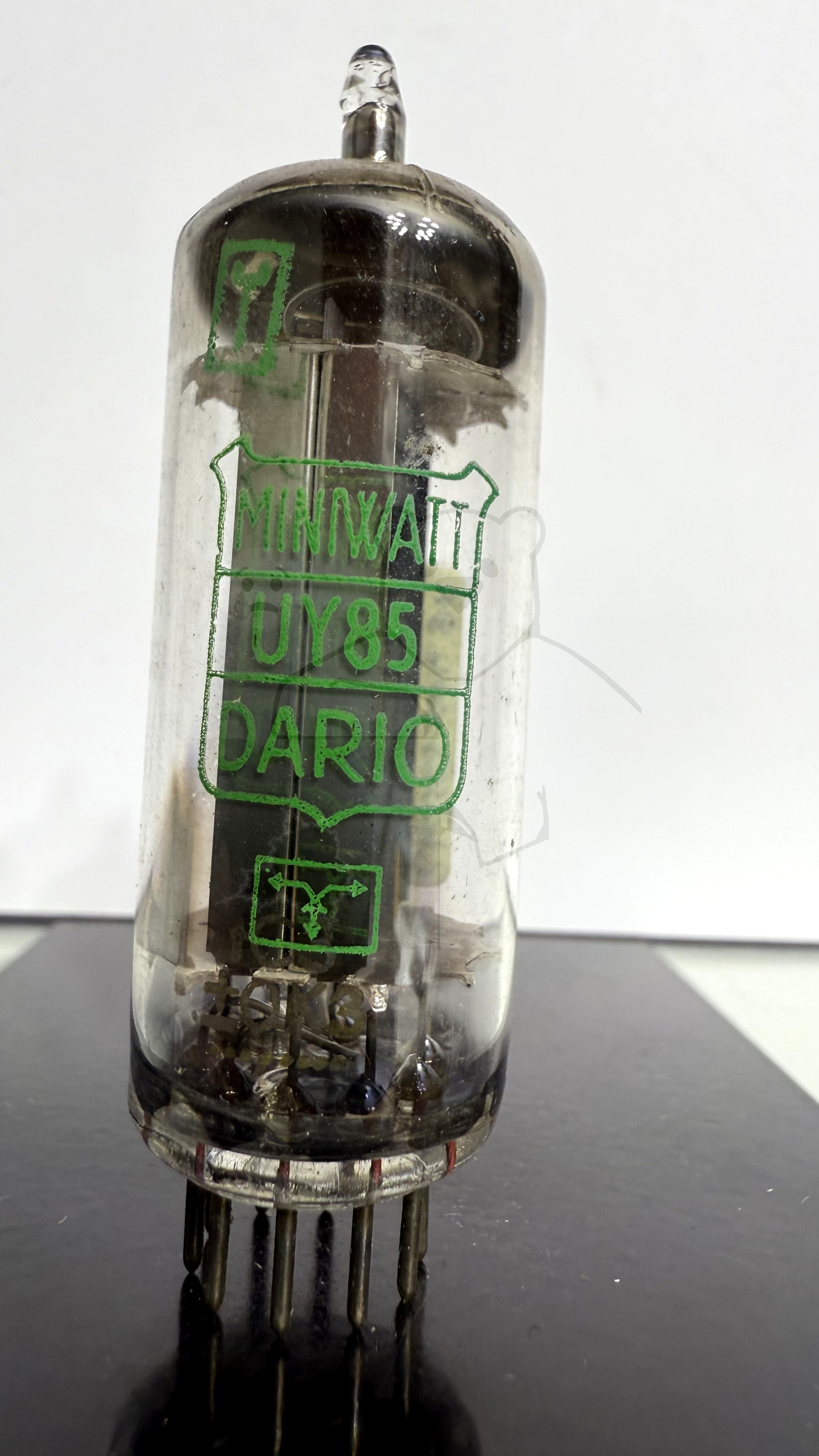

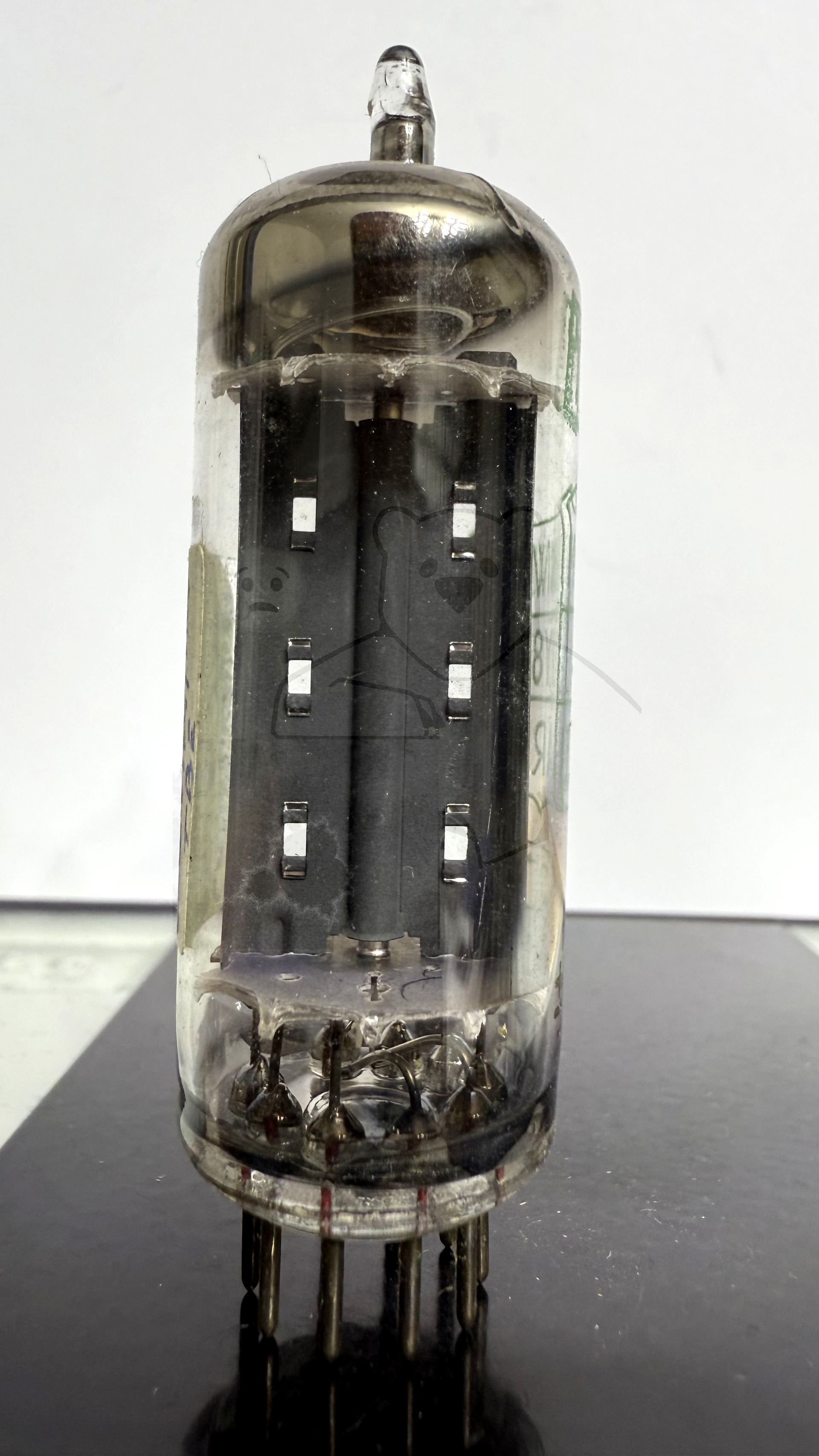

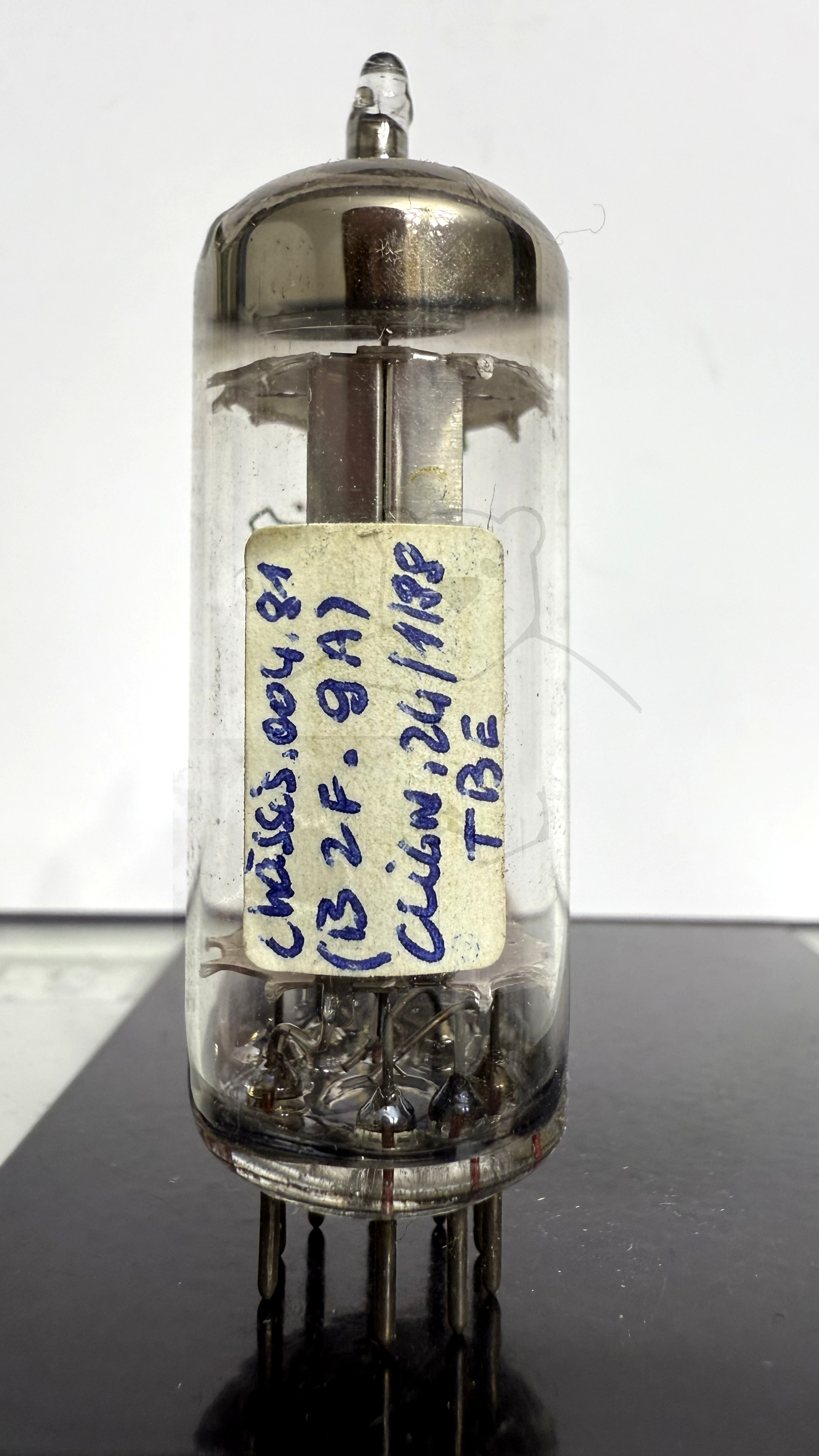

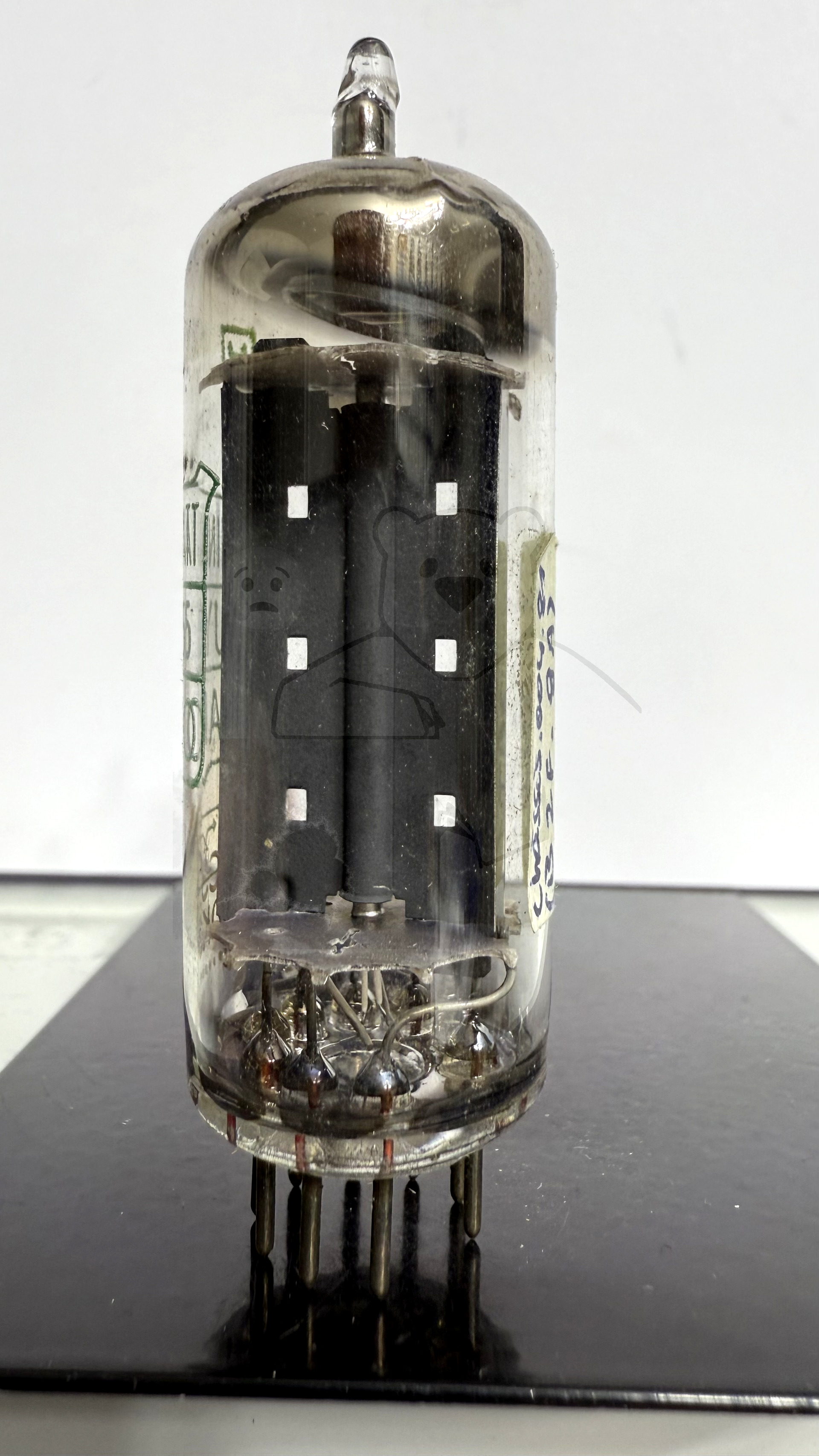

Daten und Bilder der Röhre: UY85

🔎 Beschreibung der Röhre: UY85

Name	UY85
Vergleichsname	38A3
Heizspannung (Volt)	38
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UY85

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UY85

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UY85
Datenblatt UY85 La Radiotechnique [www.tubedata.info].pdf (61 kB)
Datenblatt UY85 Lamina [www.tubedata.info].pdf (712 kB)
Datenblatt UY85 Mazda Belvu [www.tubedata.info].pdf (194 kB)
Datenblatt UY85 Philips Version 1.pdf (159 kB)
Datenblatt UY85 Philips Version 2 [www.tubedata.info].pdf (60 kB)
Datenblatt UY85 RFT [www.tubedata.info].pdf (62 kB)
Datenblatt UY85 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (785 kB)
Pruefkarte UY85 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte UY85 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
