đ Beschreibung der Röhre: UY82
| Name | UY82 |
| Vergleichsname | |
| Heizspannung (Volt) | 55 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 07.04.2016 11:31:38 |
đ Beschreibung der Systeme fĂŒr die Röhre: UY82
| System 1 | |
| Kathode | 3 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

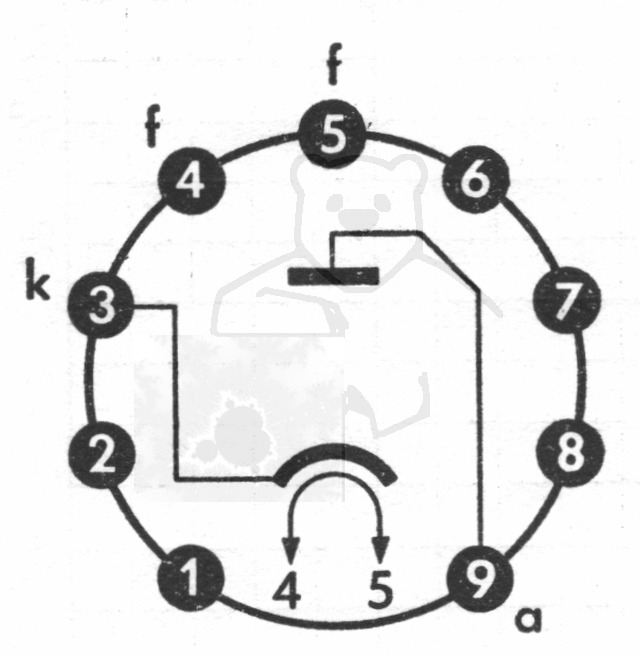

đ Sockelschaltung der UY82
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UY82
Datenblatt UY82 Lamina [www.tubedata.info].pdf (680 kB)
Datenblatt UY82 Philips.pdf (211 kB)
Datenblatt UY82 RFT.pdf (63 kB)
Datenblatt UY82 Valvo.pdf (76 kB)
Pruefkarte UY82 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte UY82 UY21 - Funke W19 Roehrenpruefer.pdf (147 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UY82

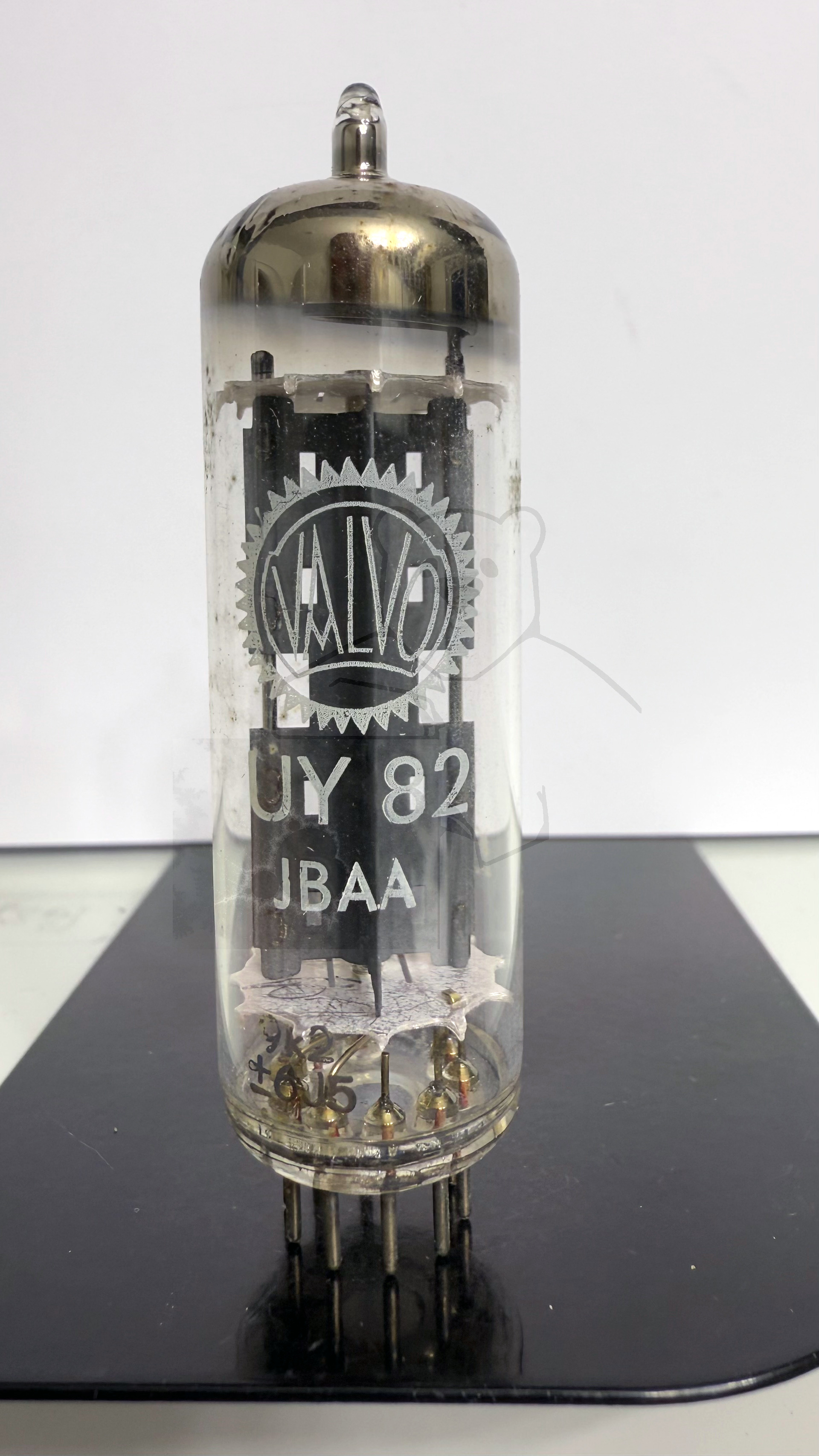

Röhre UY82 #7496 Bild 1

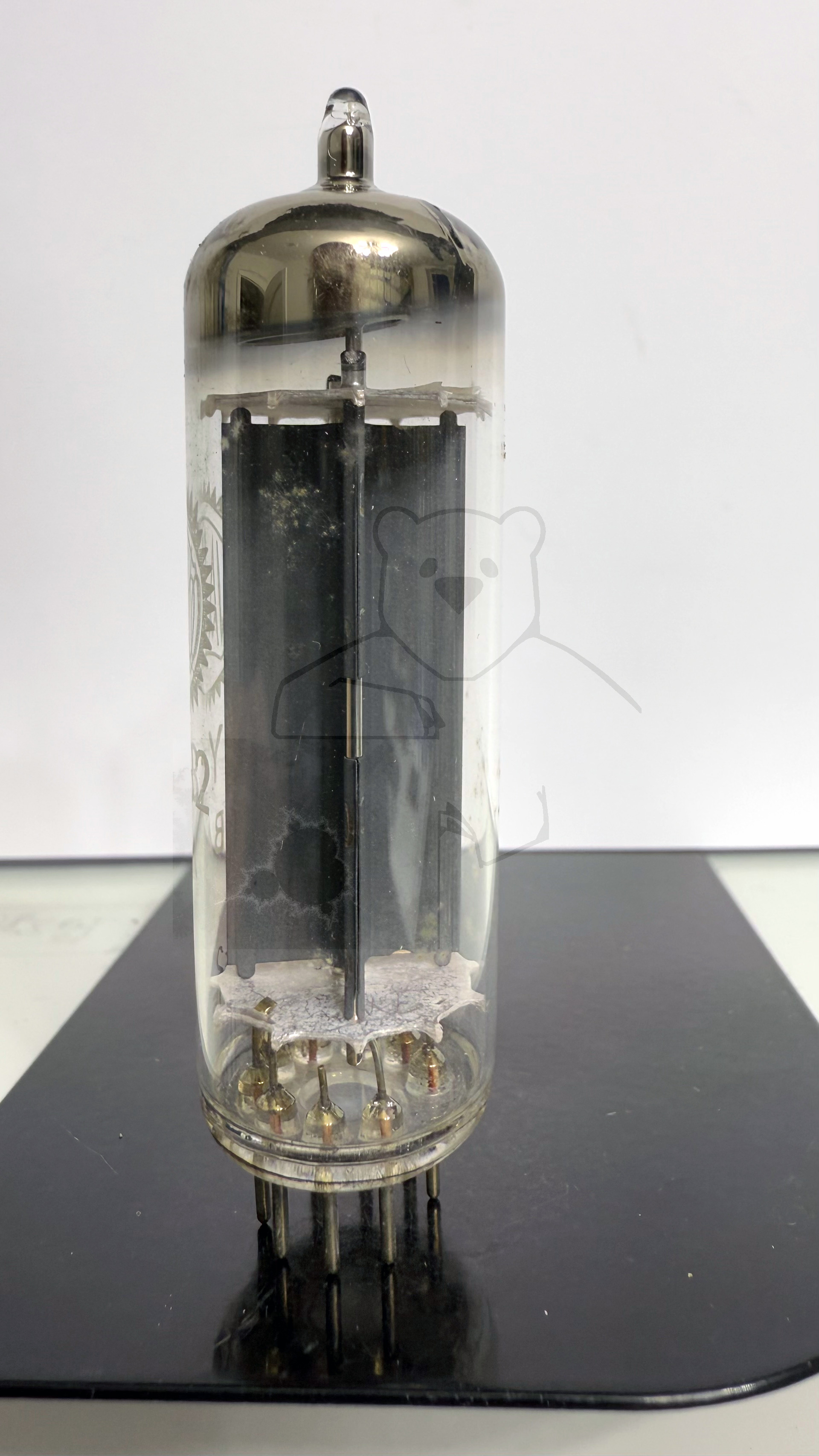

Röhre UY82 #7496 Bild 2

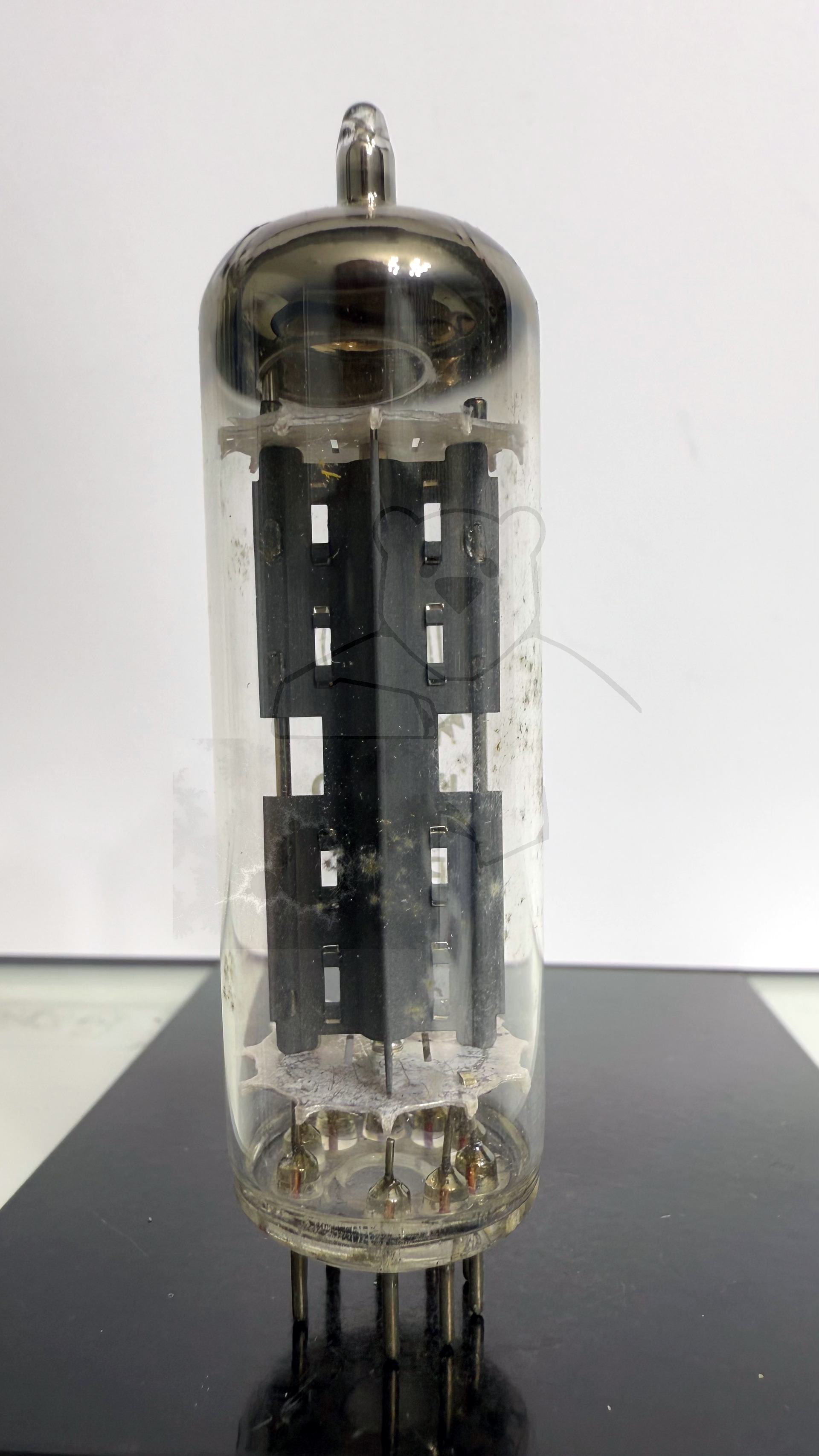

Röhre UY82 #7496 Bild 3

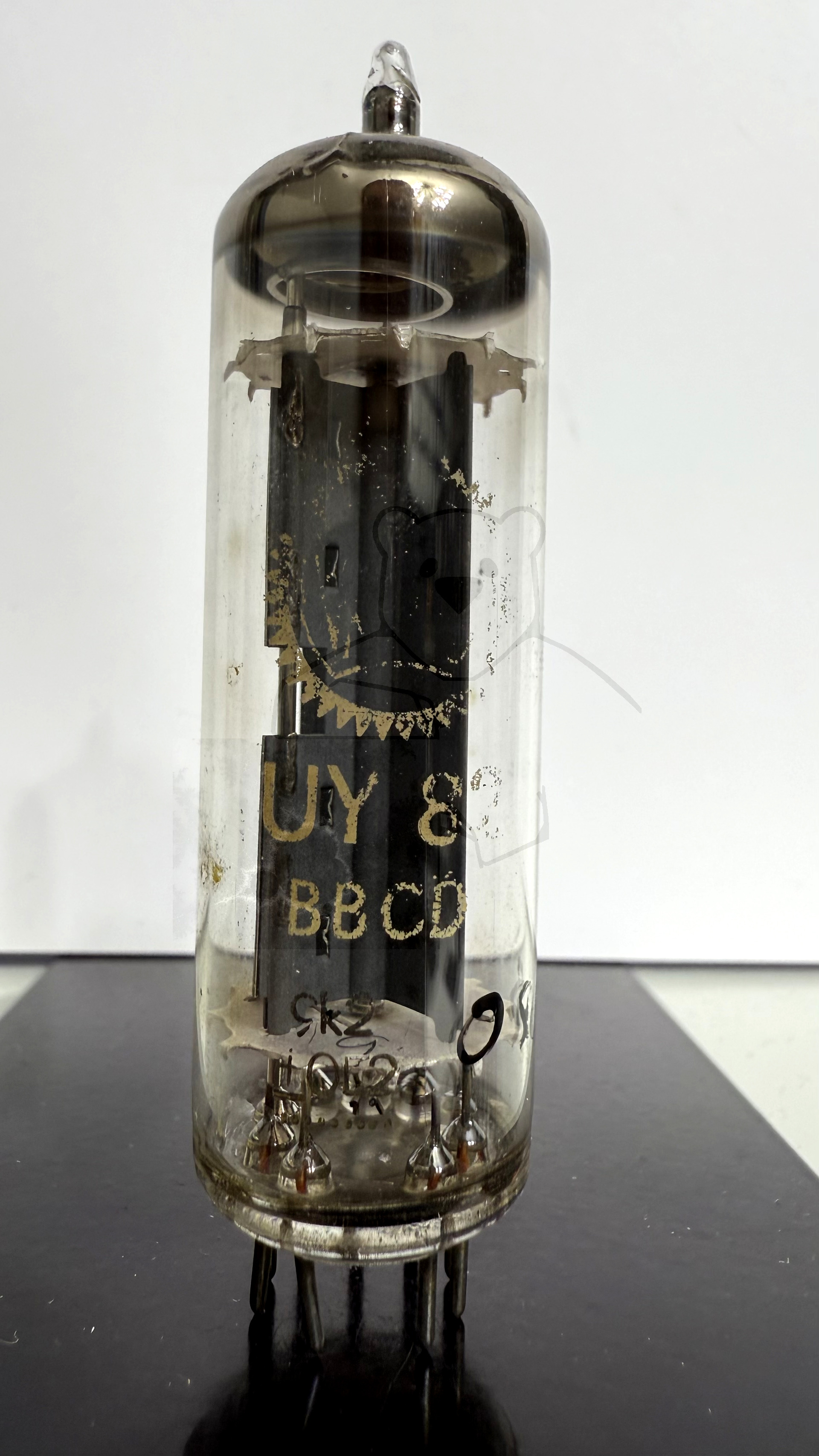

Röhre UY82 #0568 Bild 1
đ Alle Röhren vom Typ UY82 in der Sammlung
- â UY82 Inventar: 00568 Hersteller: â Valvo
- â UY82 Inventar: 07496 Hersteller: â Valvo
