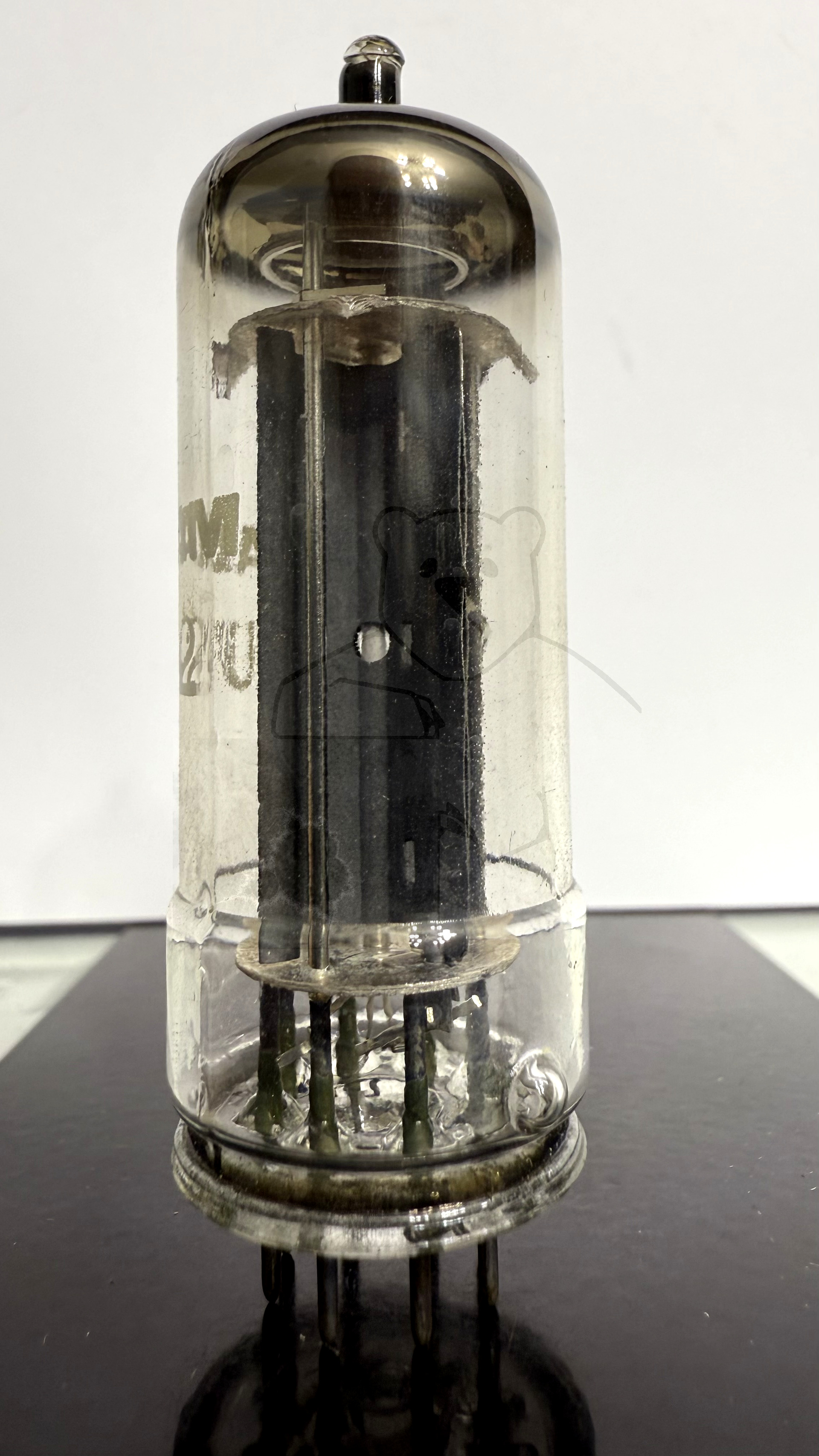

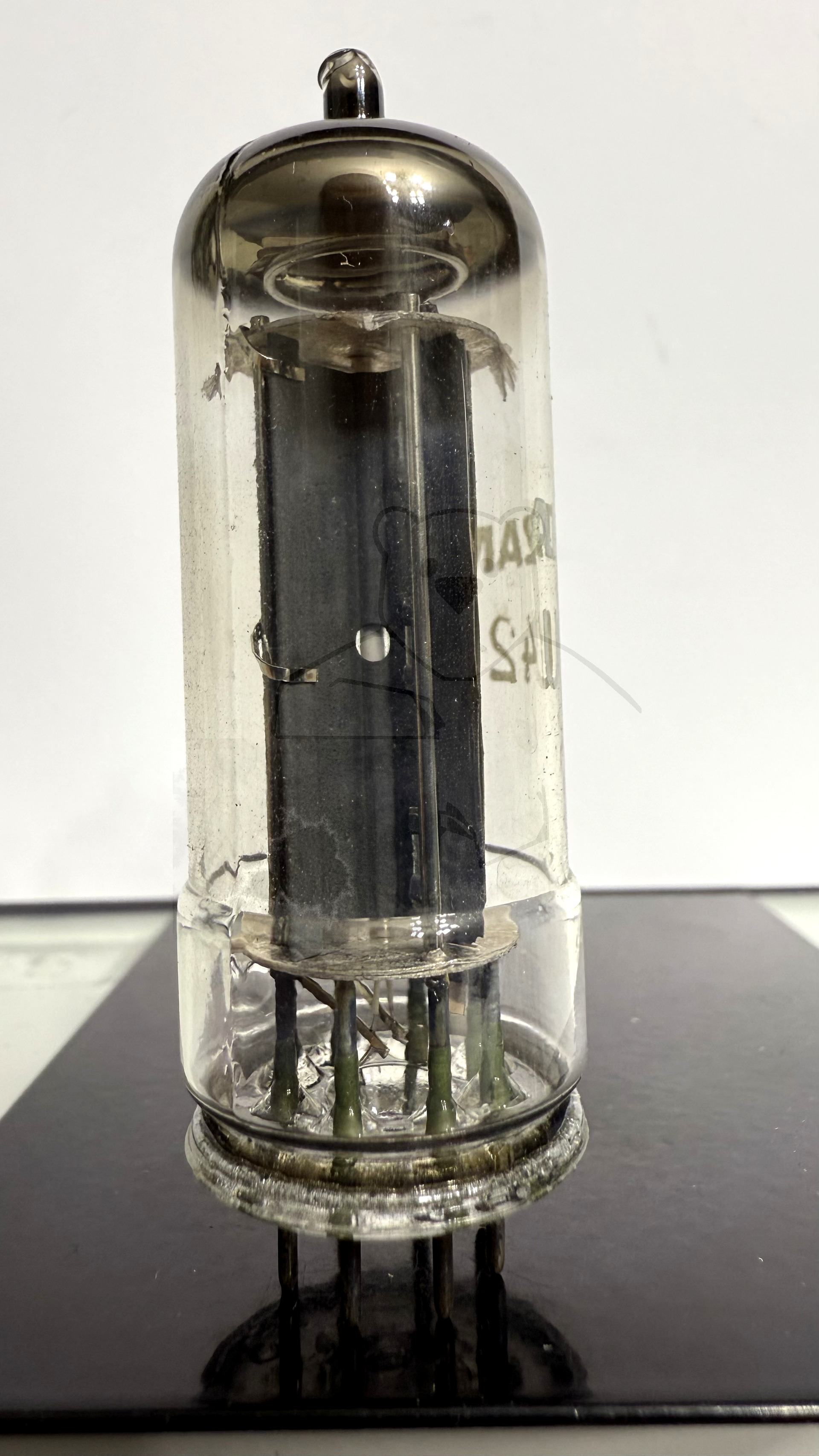

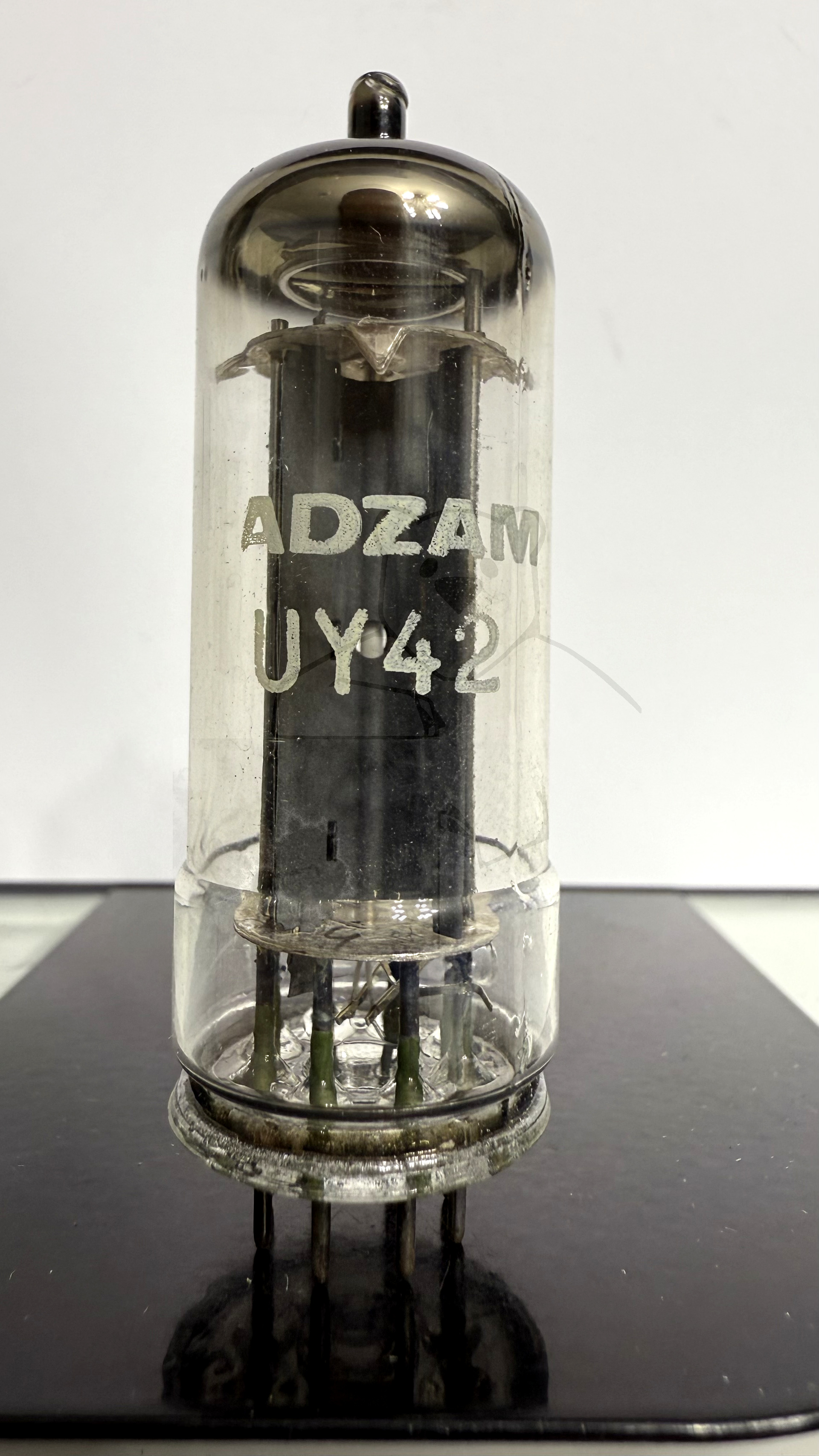

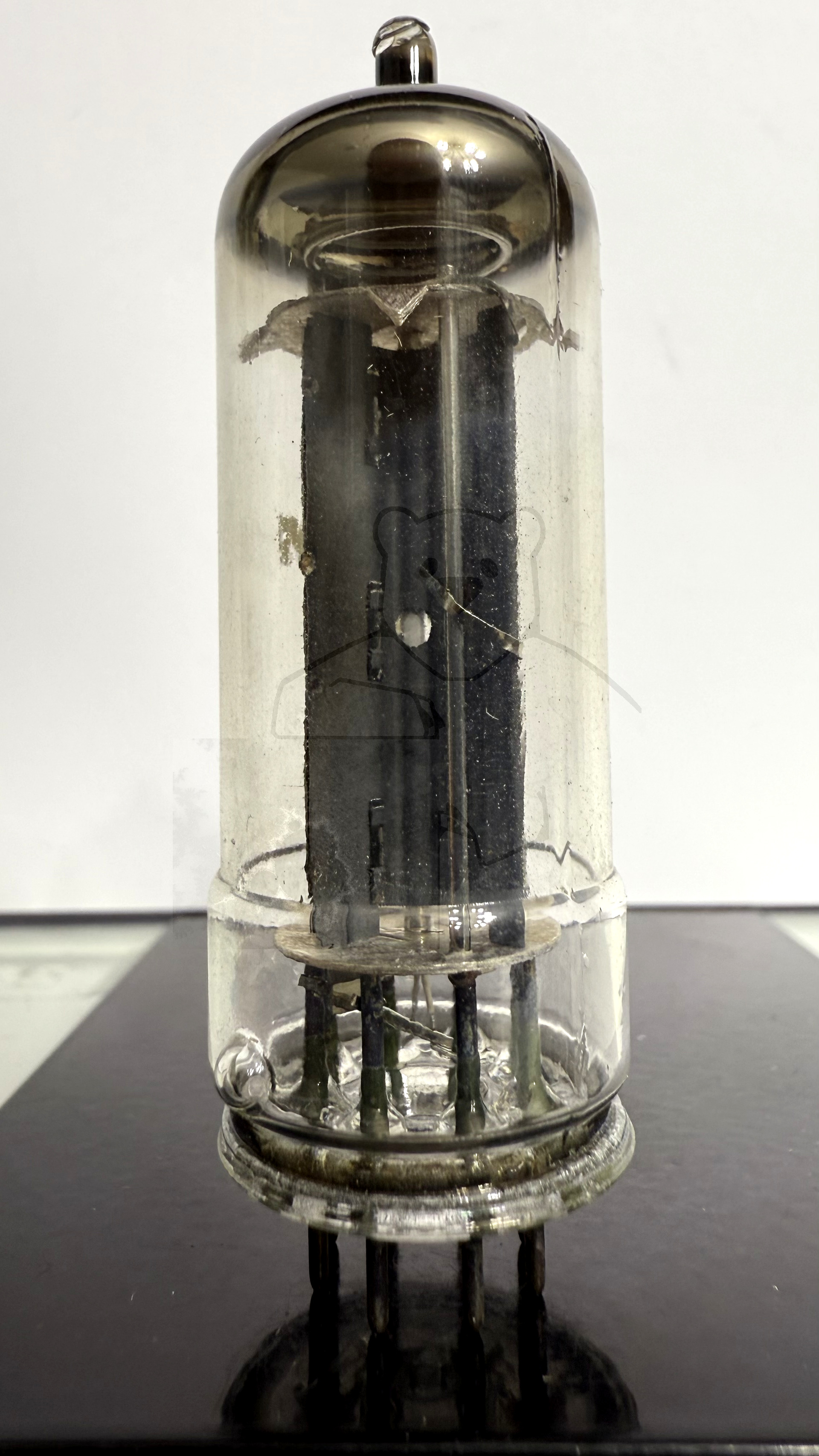

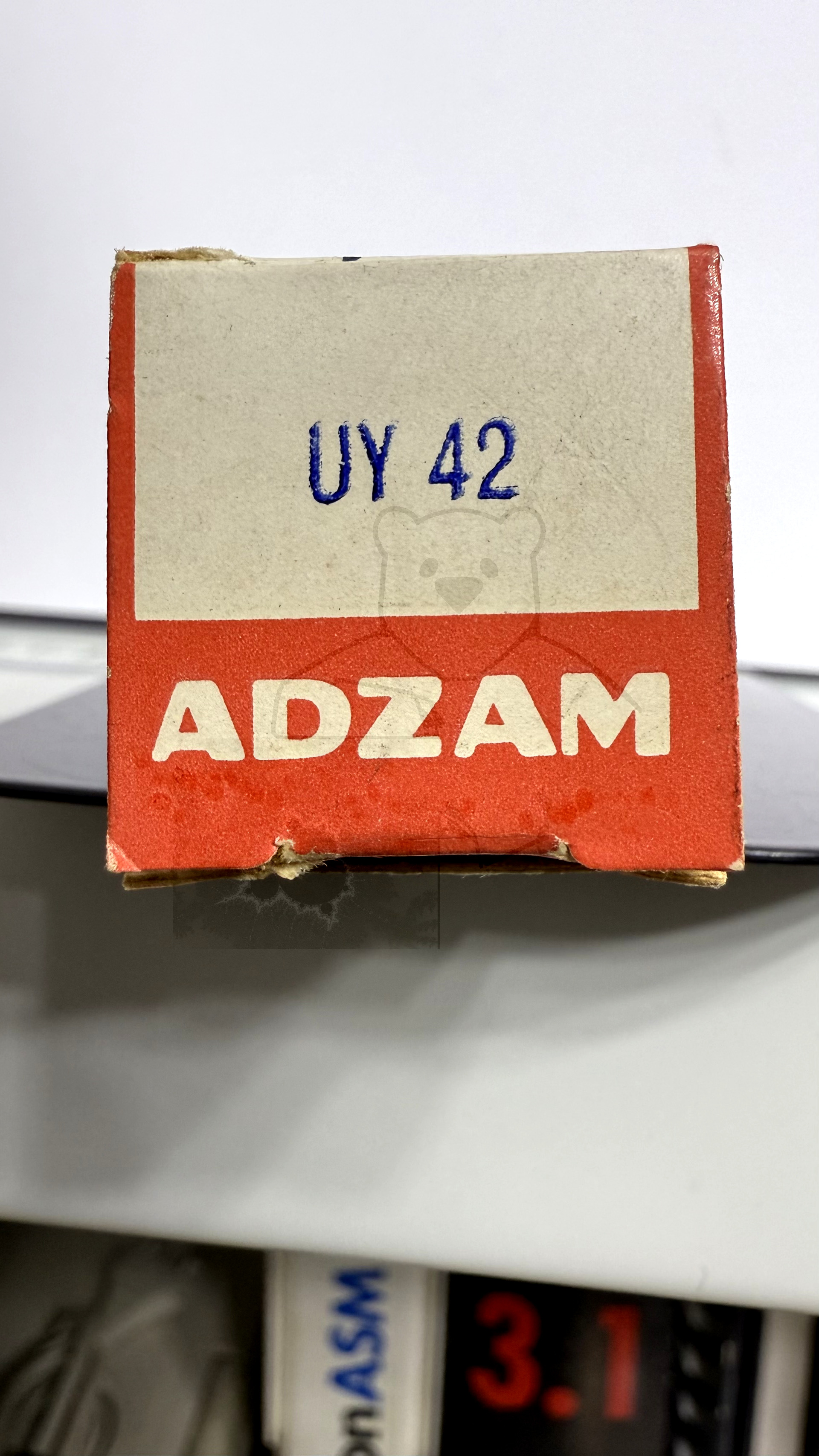

Daten und Bilder der Röhre: UY42

🔎 Beschreibung der Röhre: UY42

Name	UY42
Vergleichsname
Heizspannung (Volt)	31
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:19:22

🔎 Beschreibung der Systeme für die Röhre: UY42

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

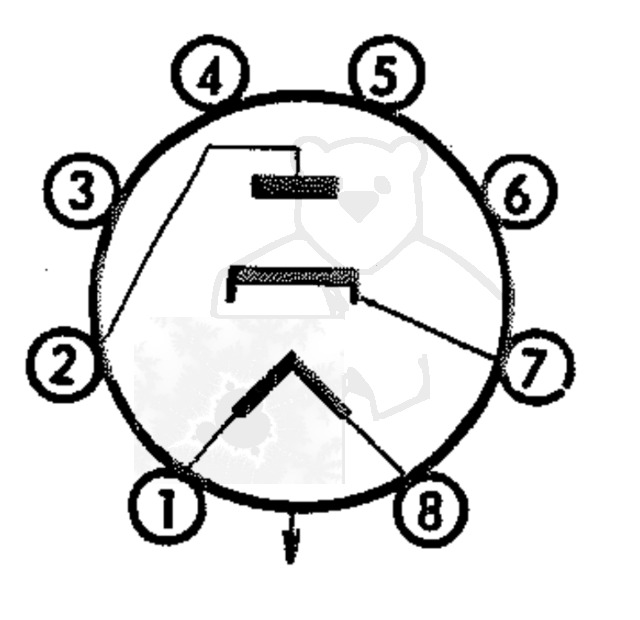

🔎 Sockelschaltung der UY42

Bildquelle: Mazda Datenblatt

🔎 Datenblätter zur Röhre: UY42
Anwendung UY42 [www.tubedata.info].pdf (180 kB)
Datenblatt UY42 La Radiotechnique [www.tubedata.info].pdf (24 kB)
Datenblatt UY42 Mazda Belvu [www.tubedata.info].pdf (66 kB)
Datenblatt UY42 Miniwatt [www.tubedata.info].pdf (98 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
