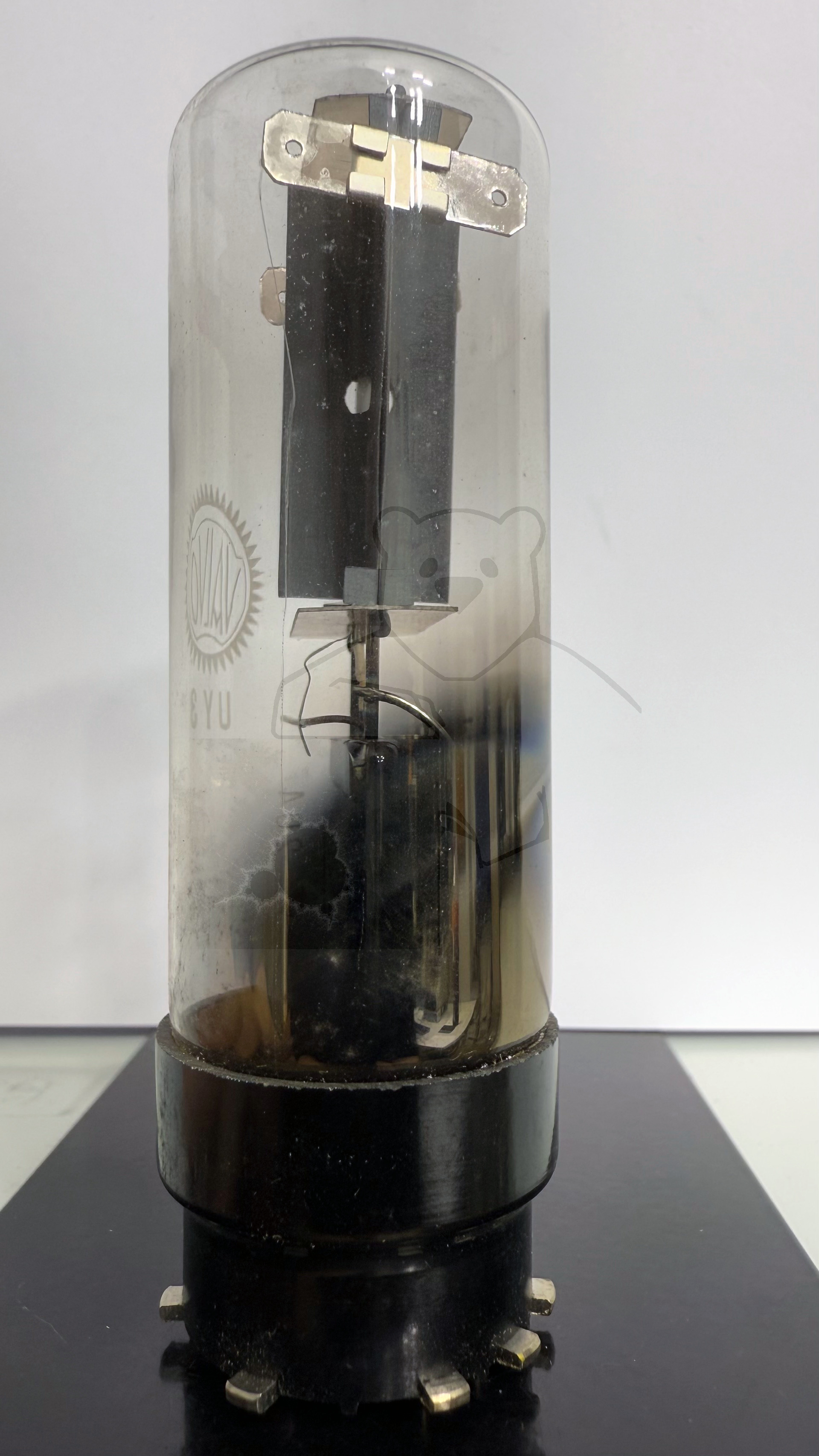

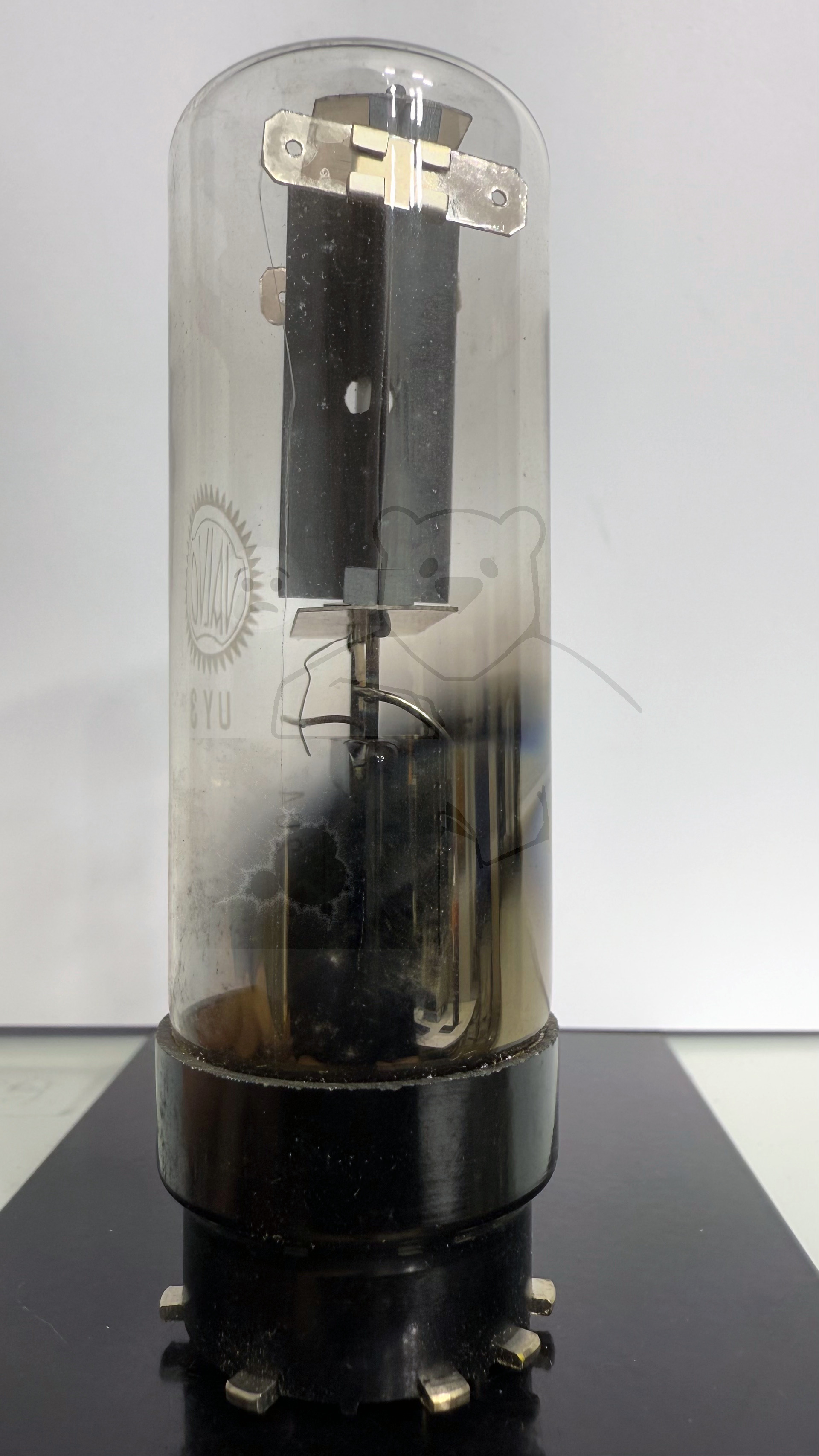

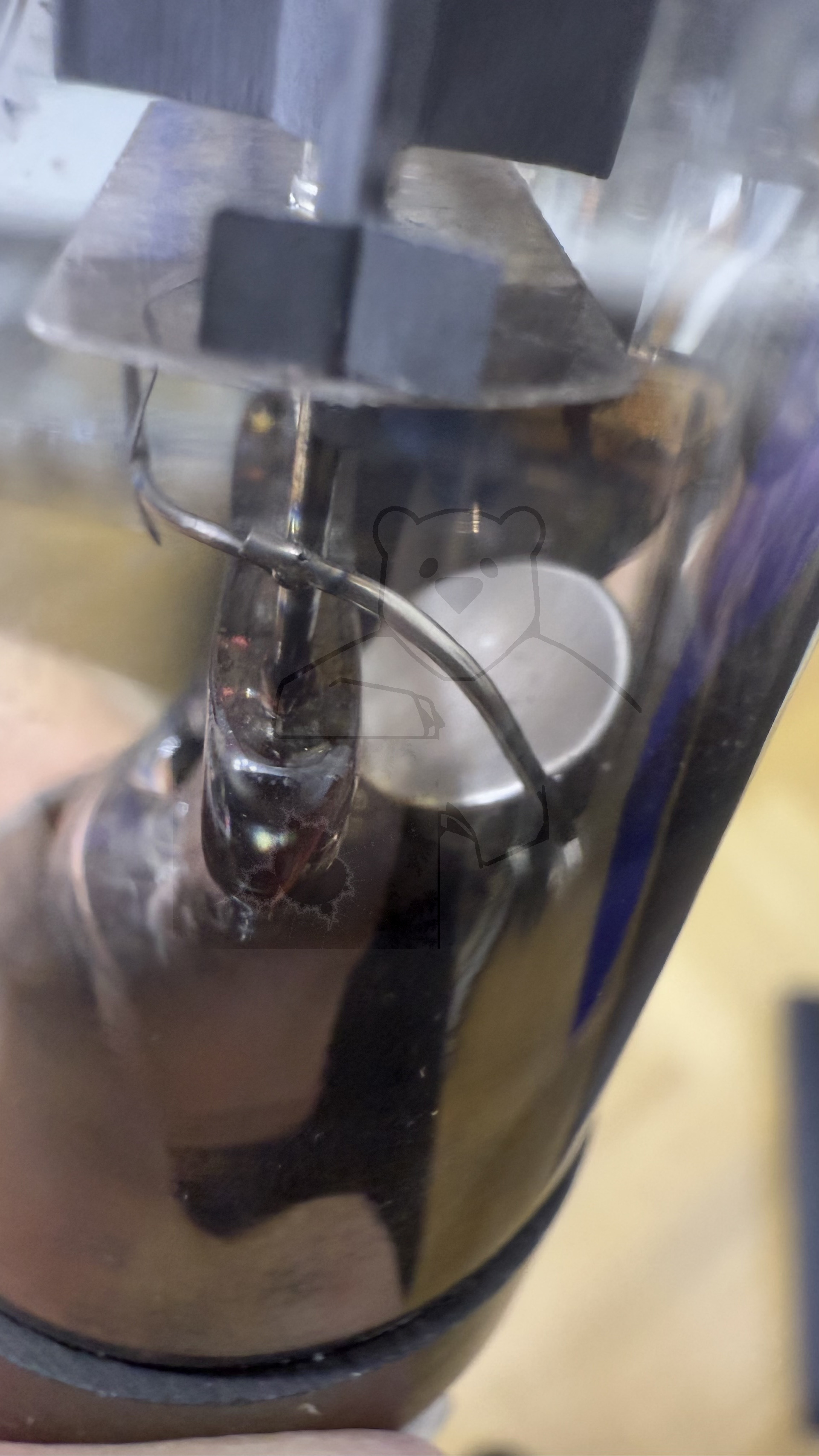

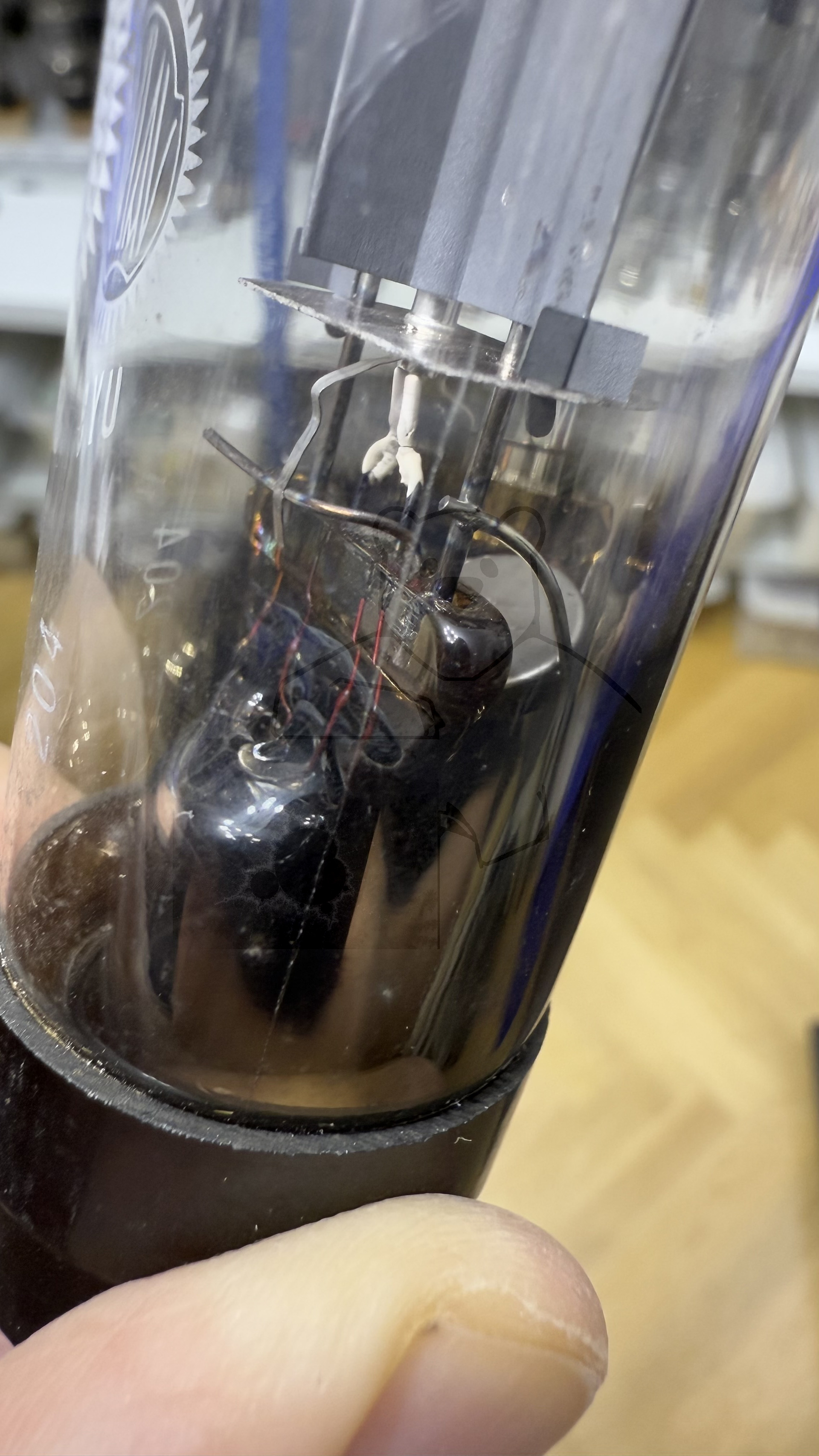

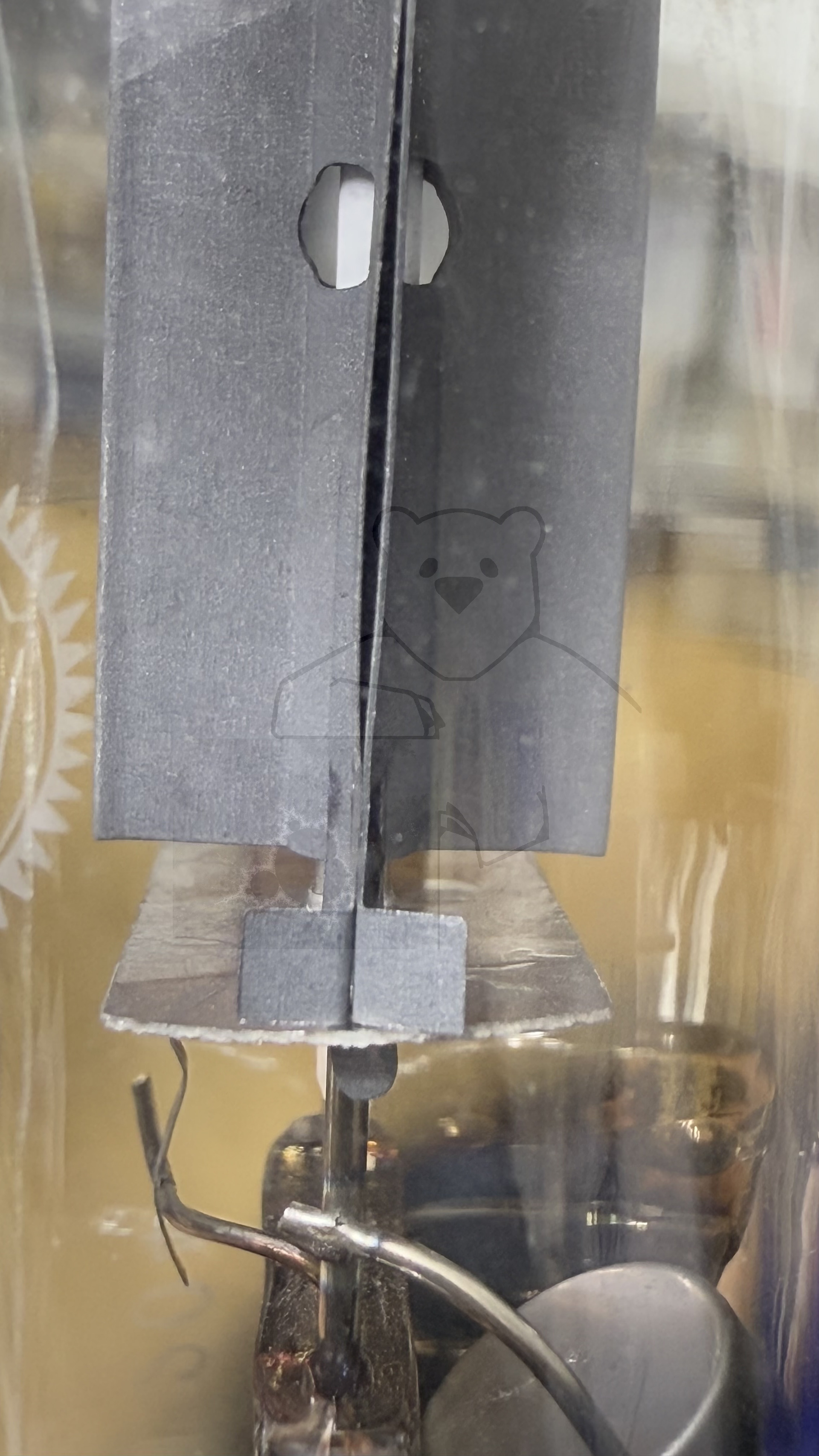

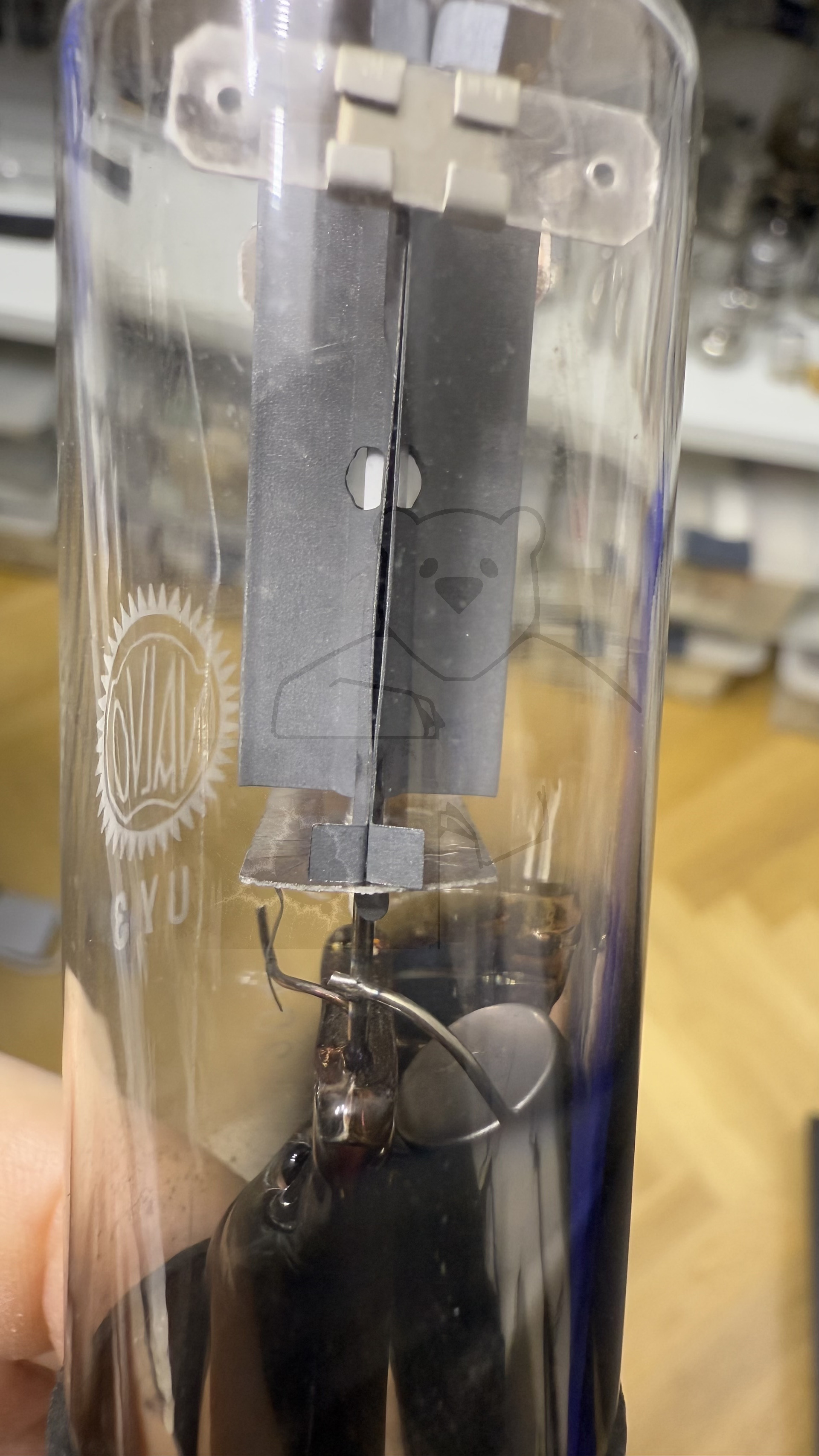

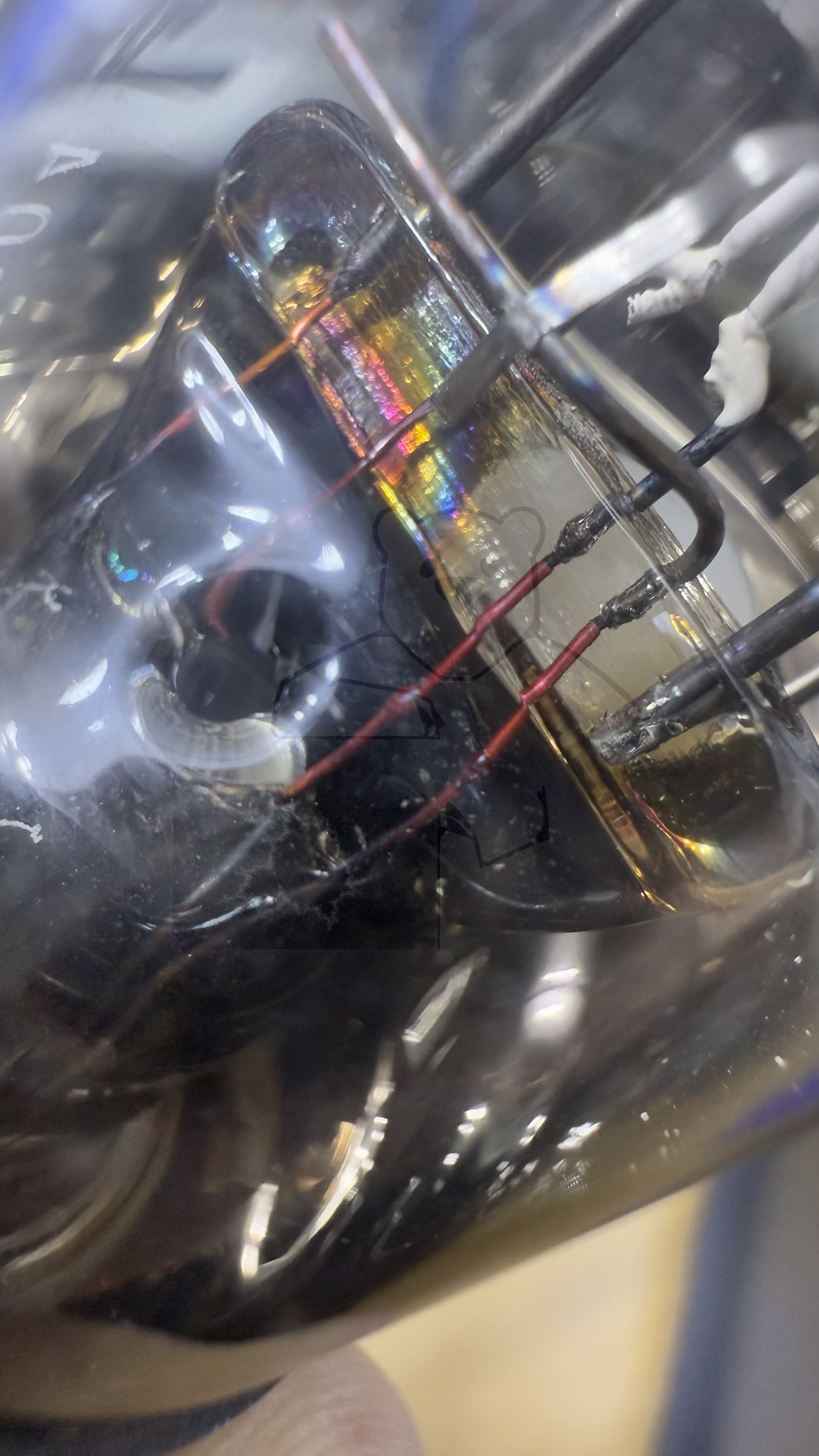

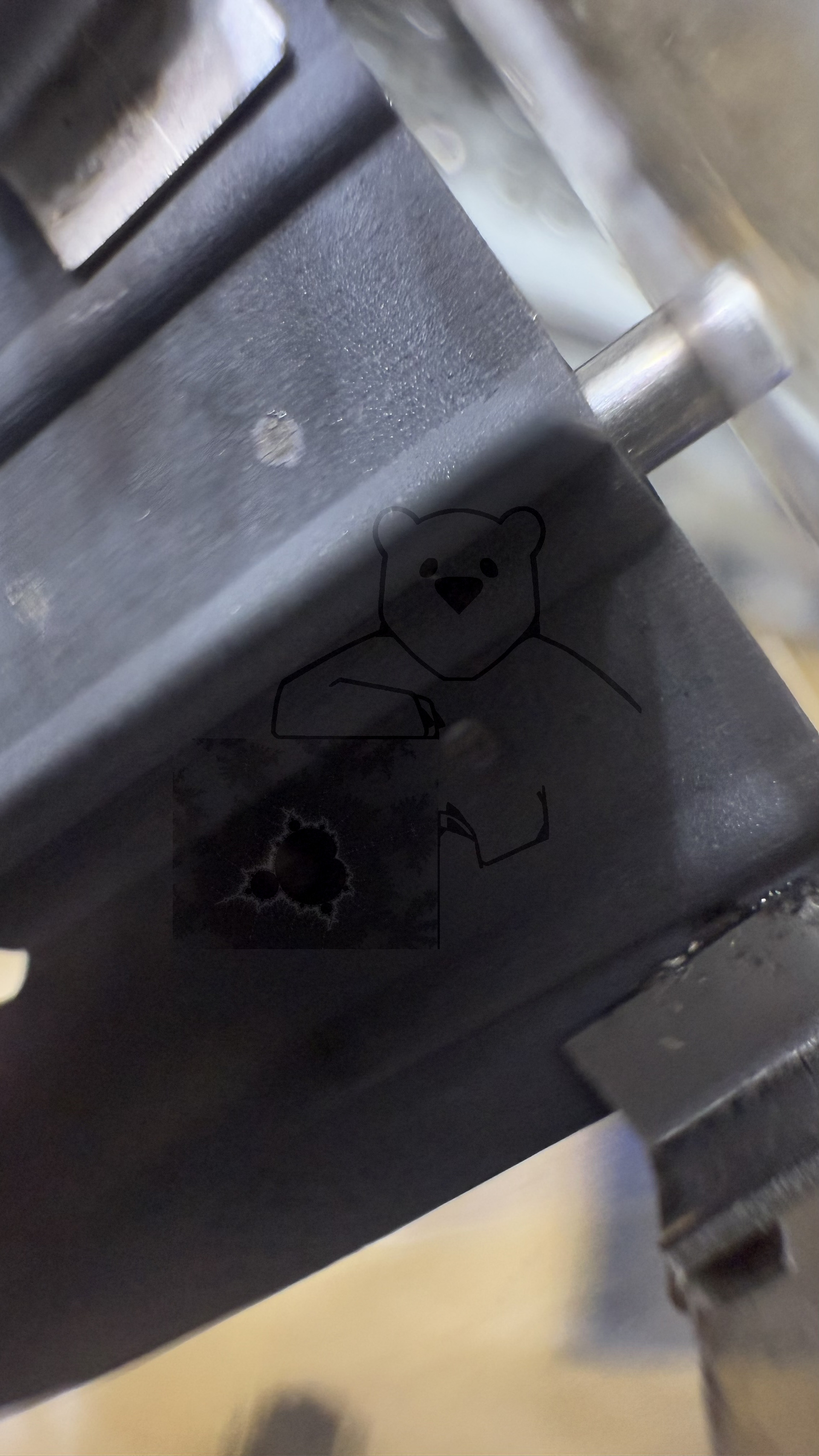

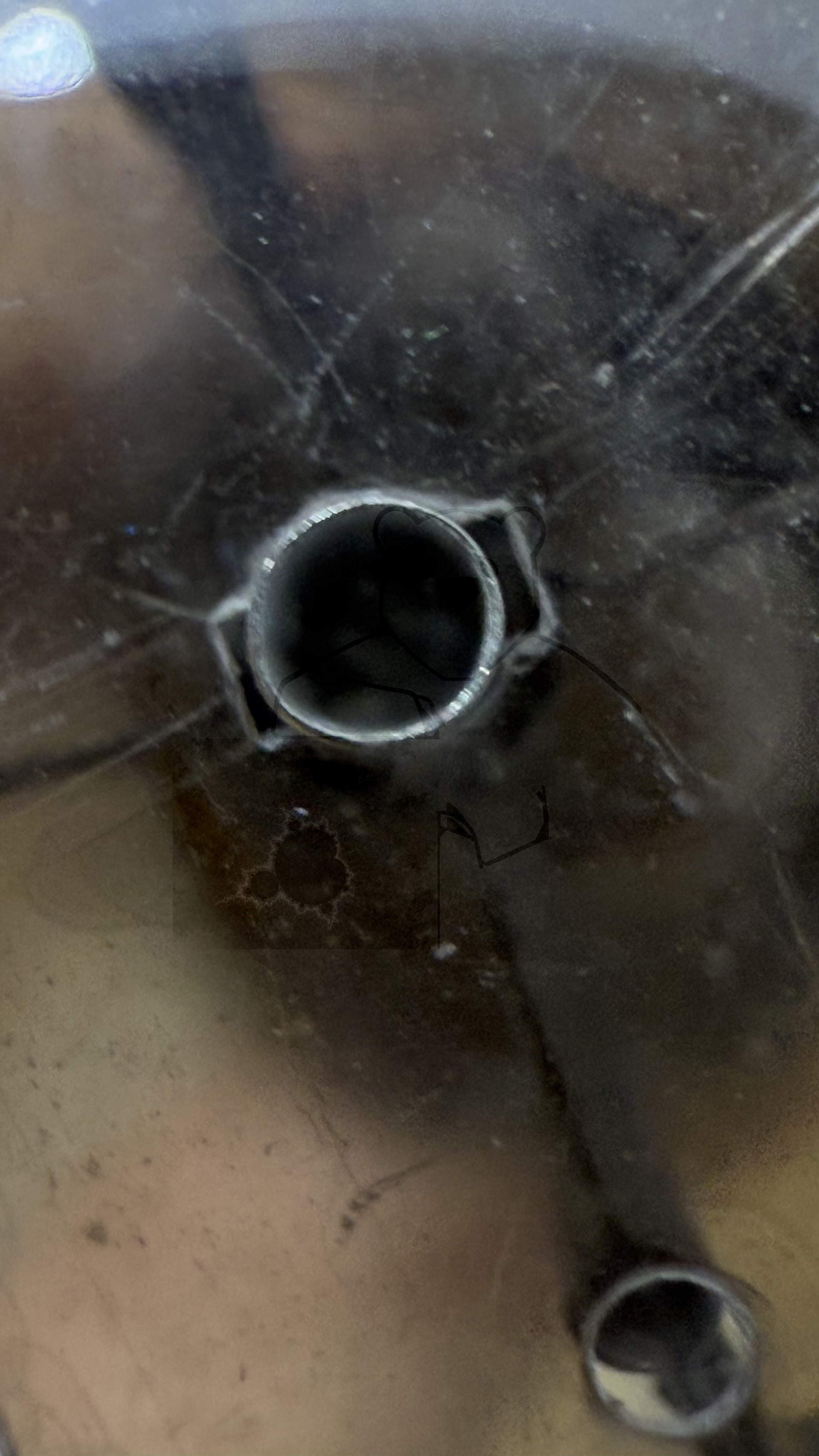

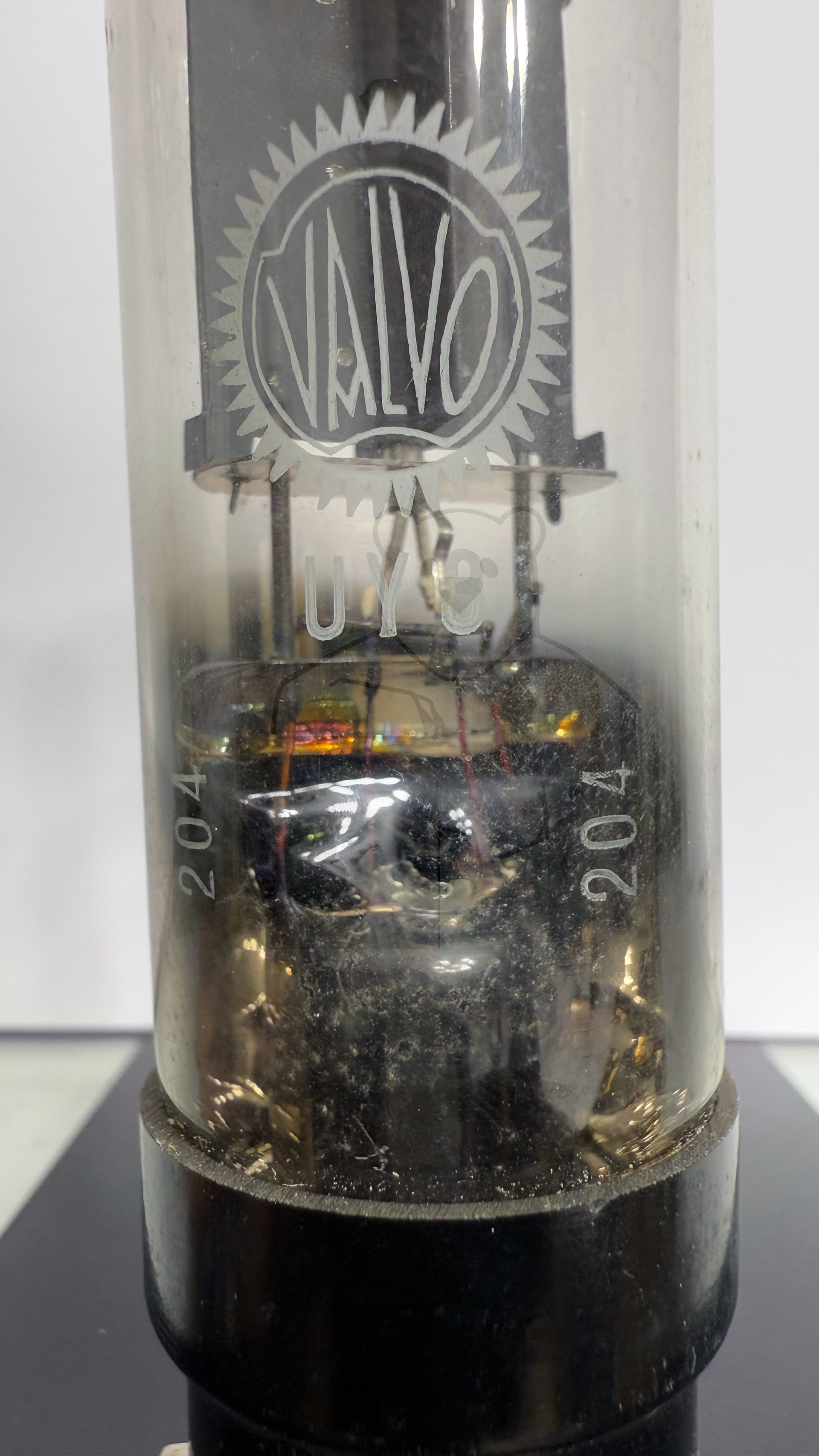

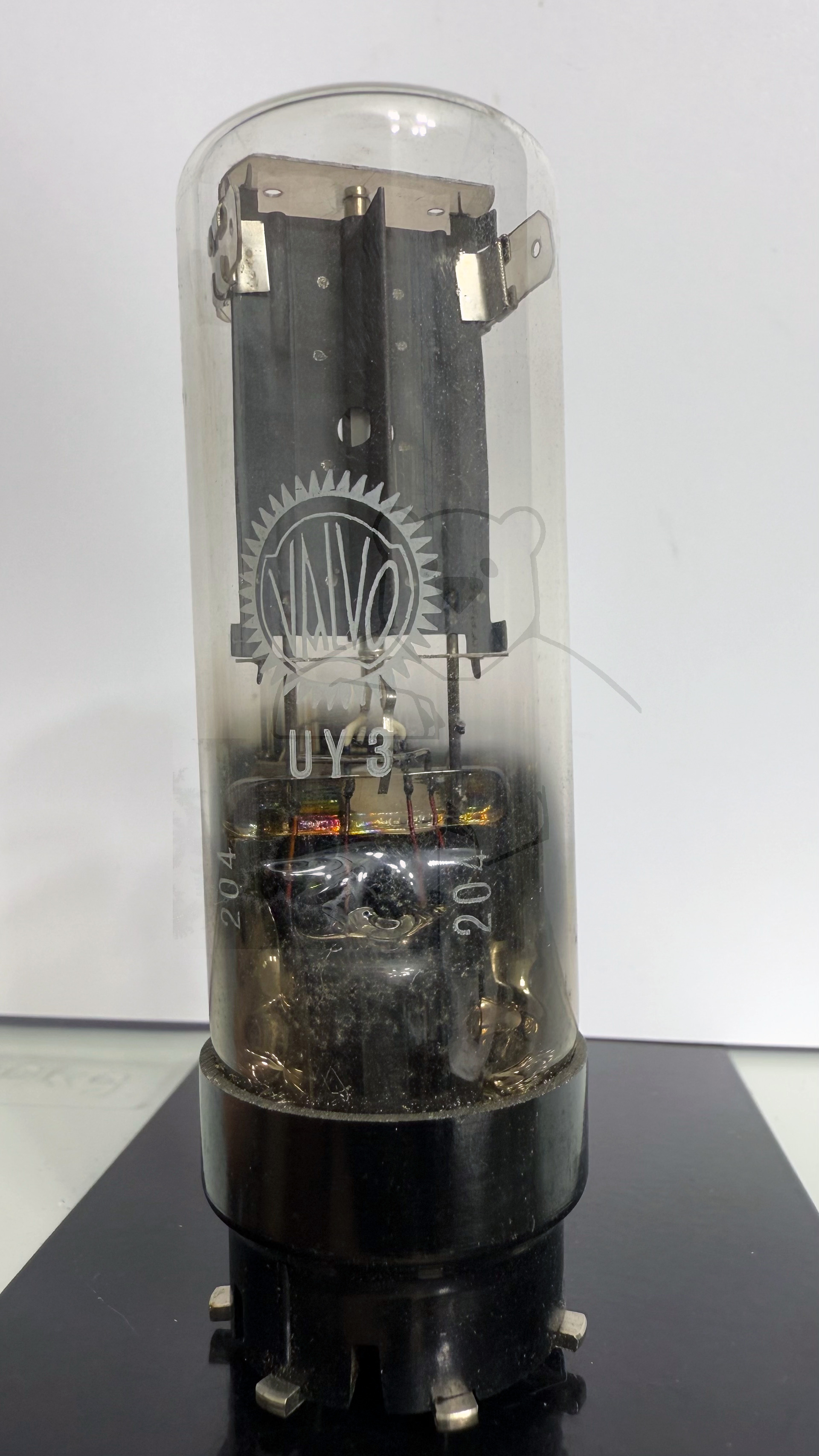

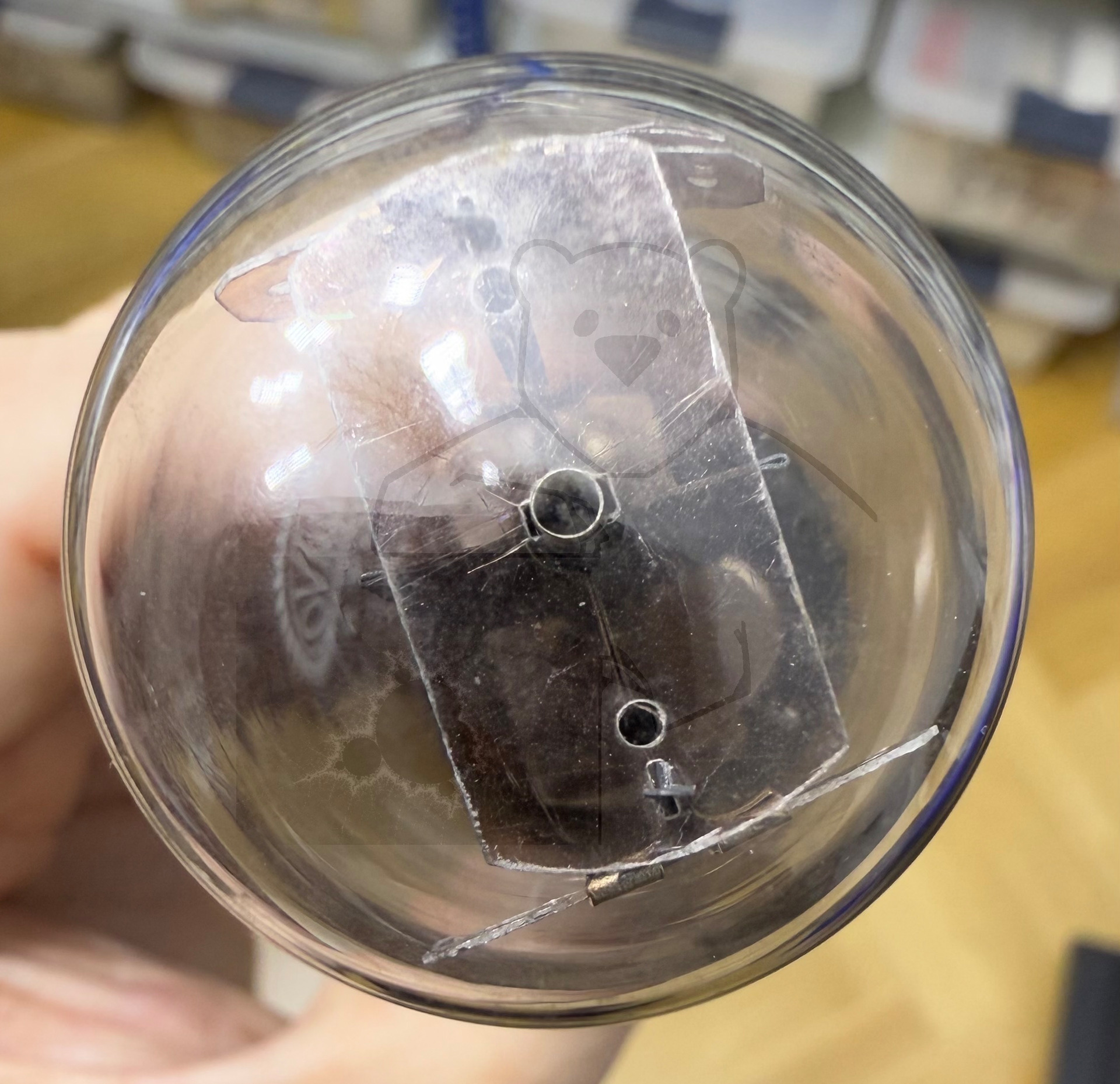

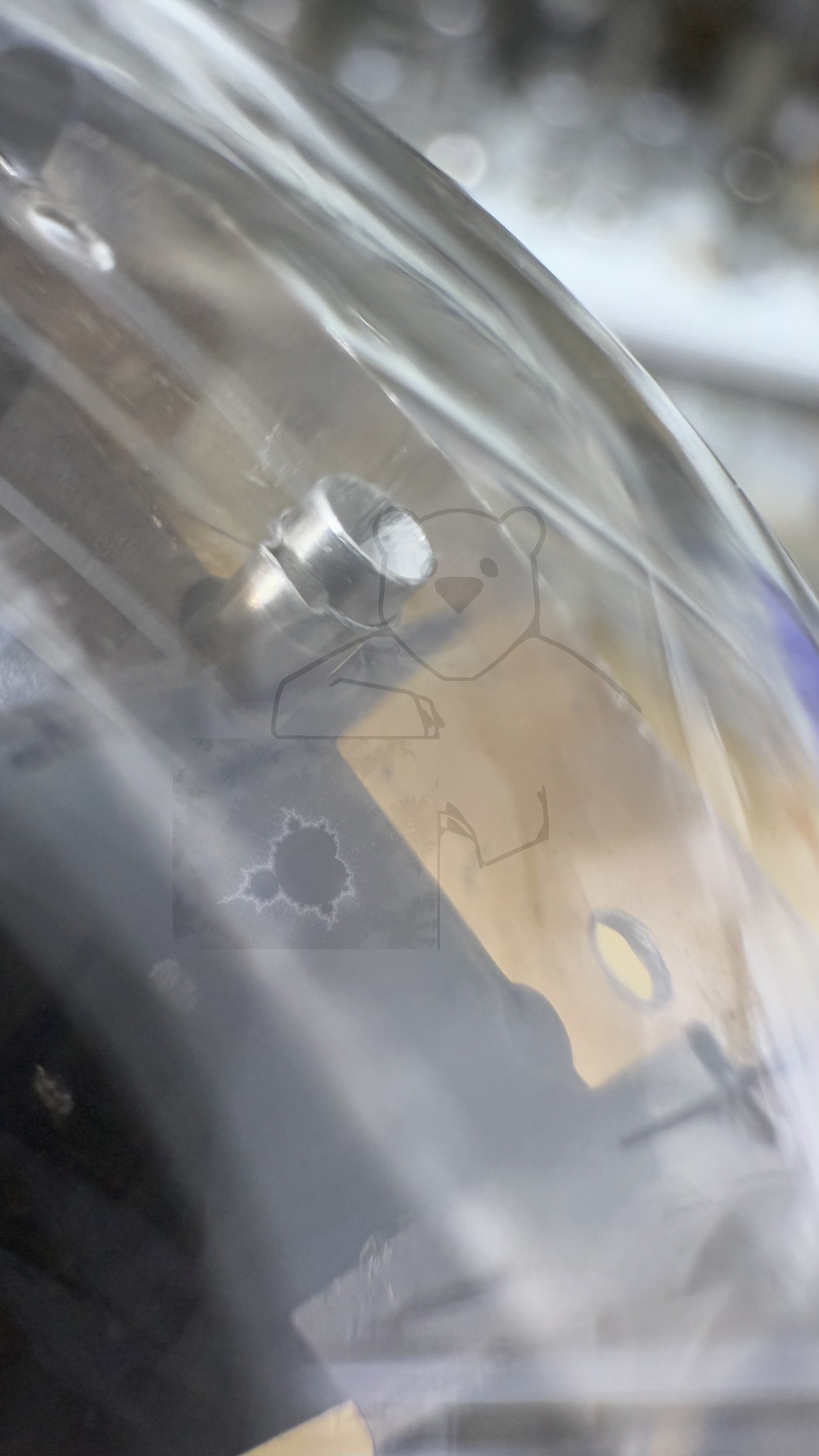

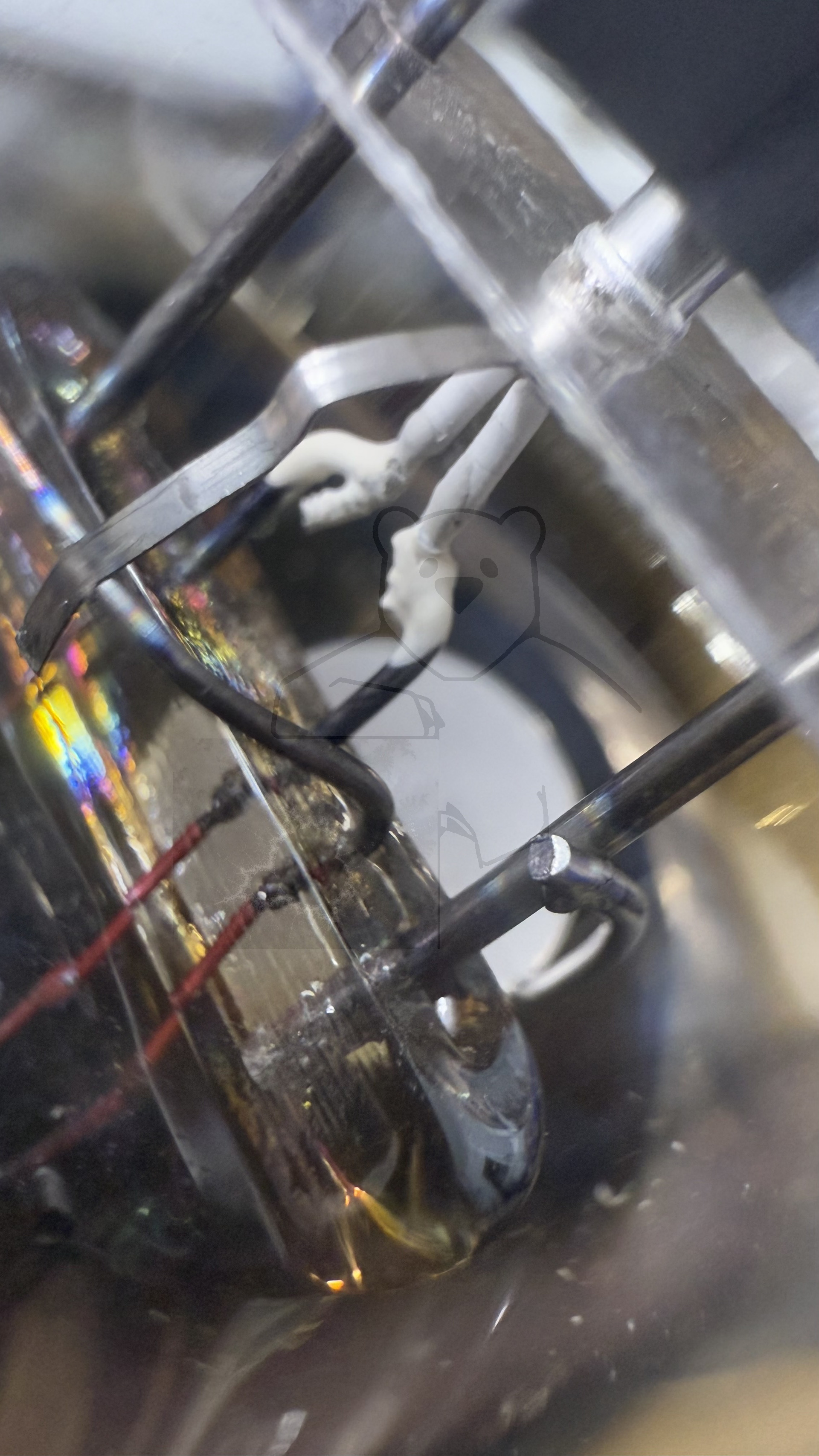

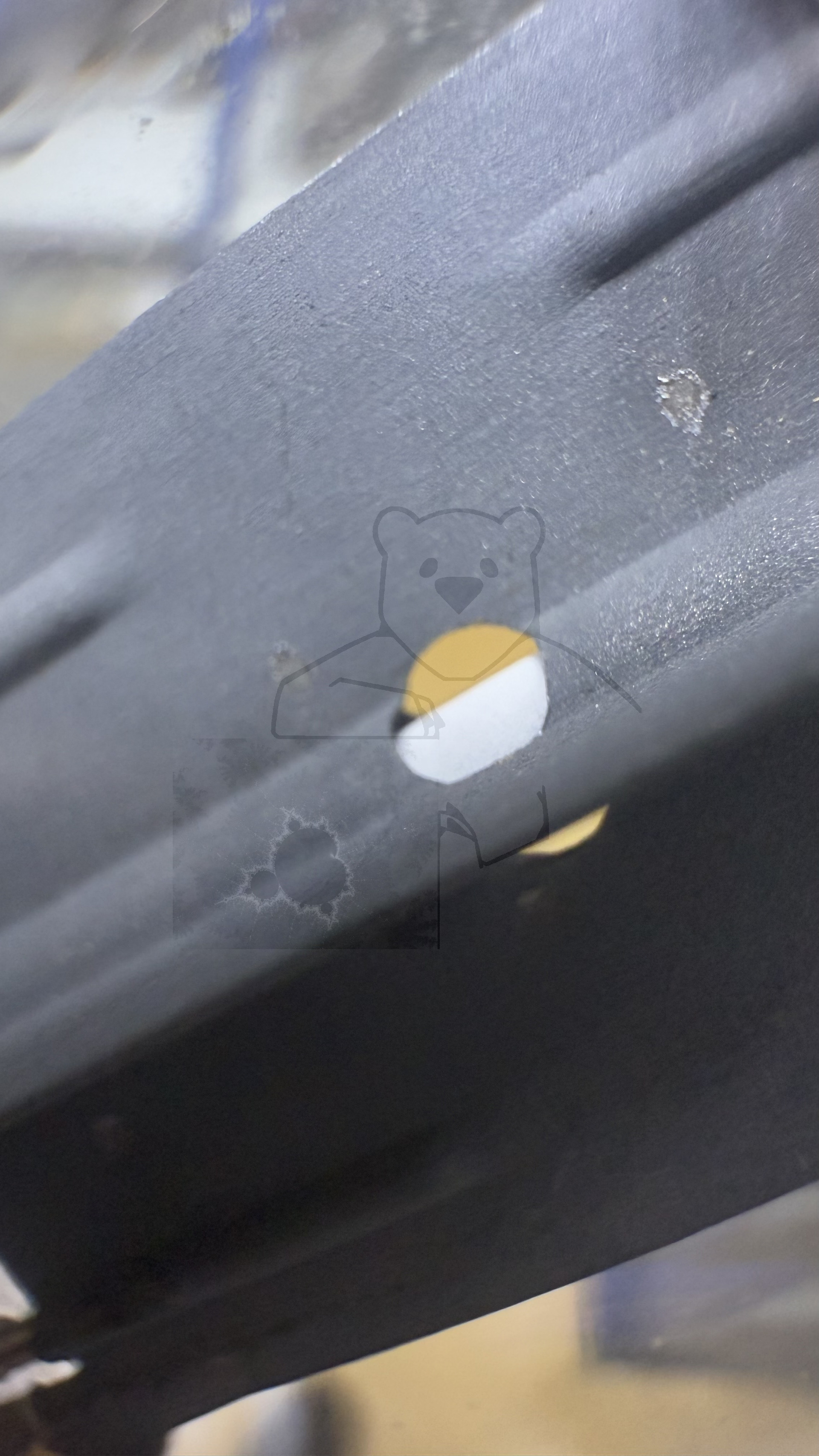

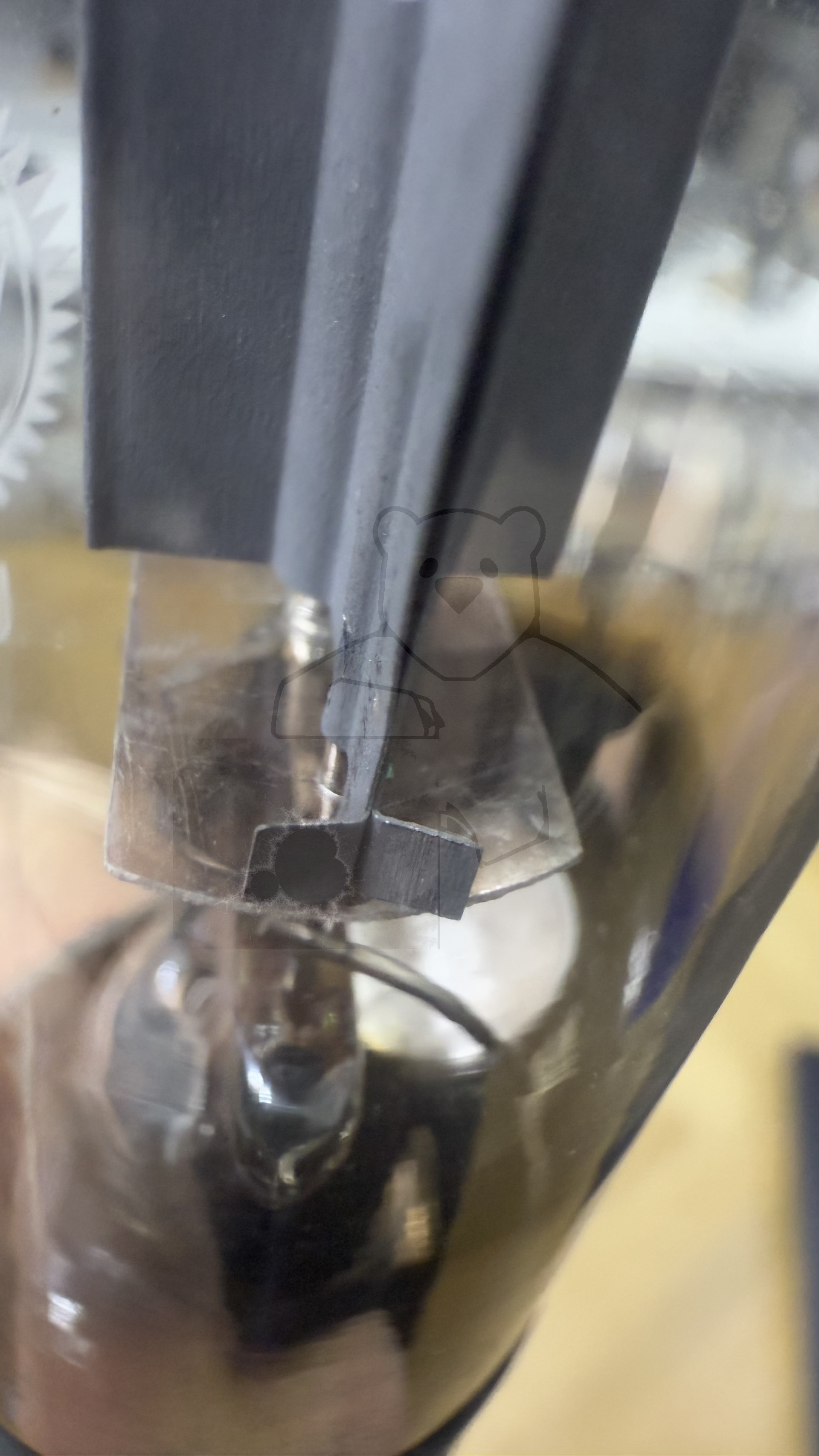

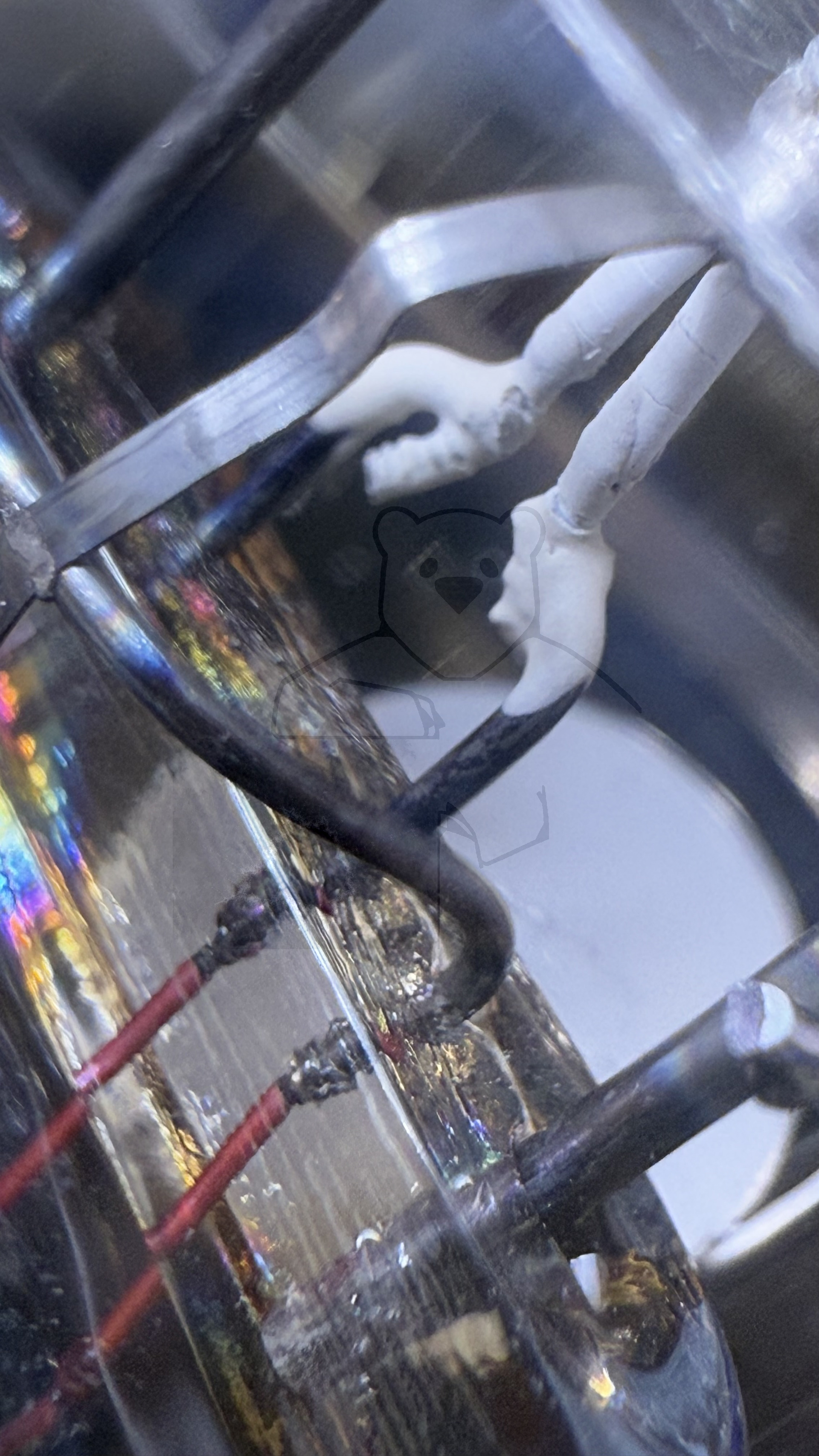

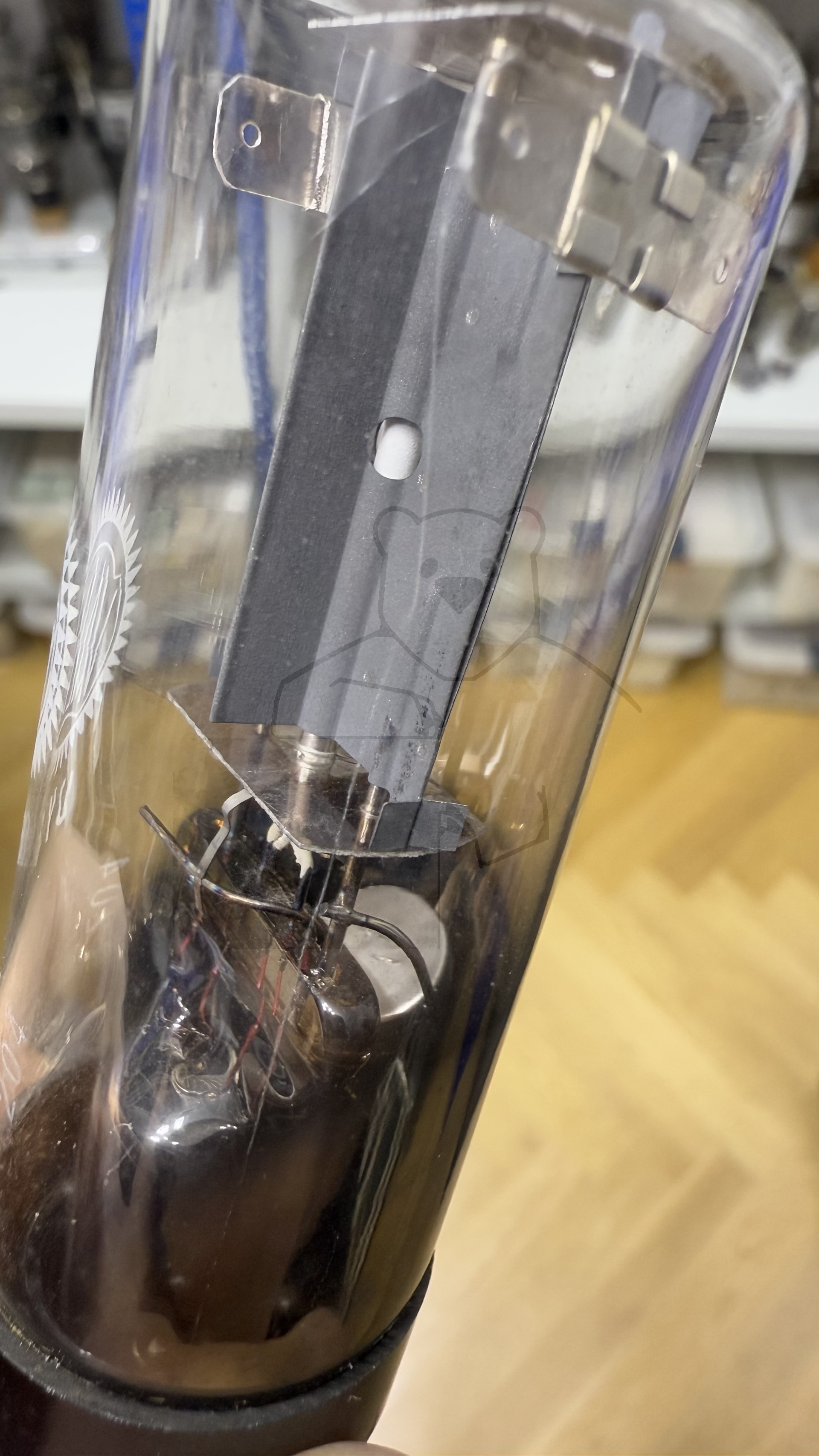

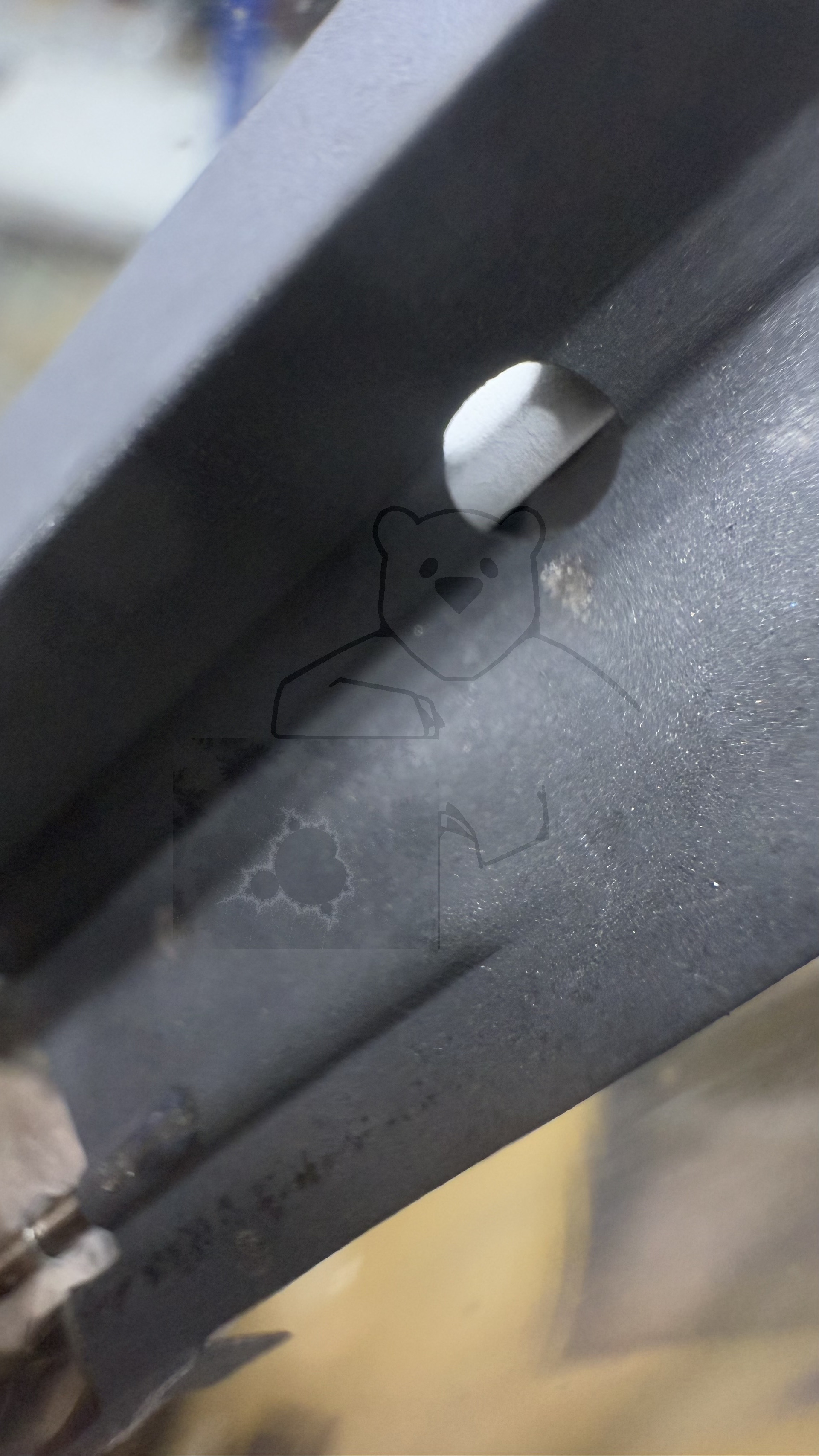

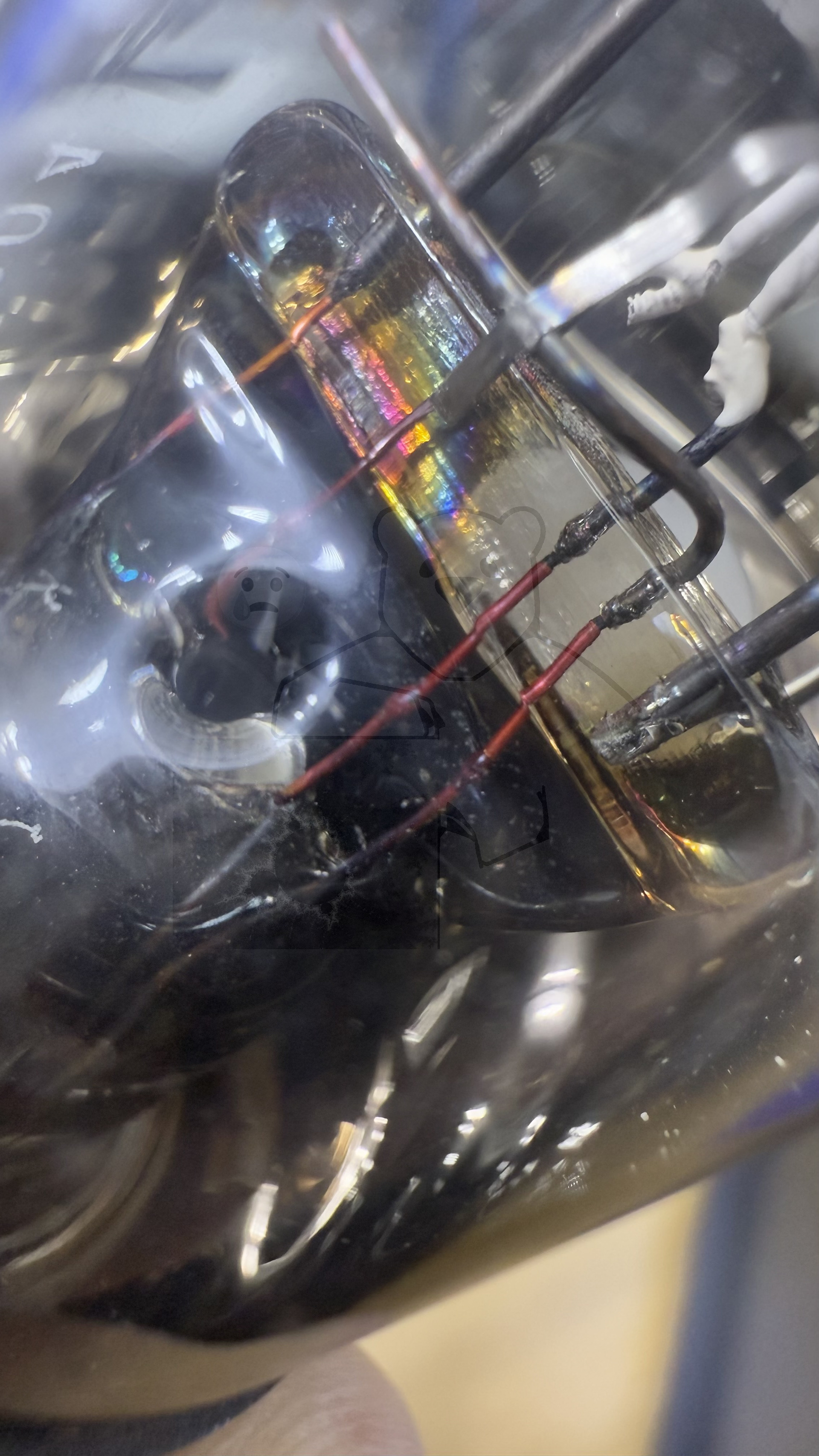

Daten und Bilder der Röhre: UY3

🔎 Beschreibung der Röhre: UY3

Name	UY3
Vergleichsname
Heizspannung (Volt)	50
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt

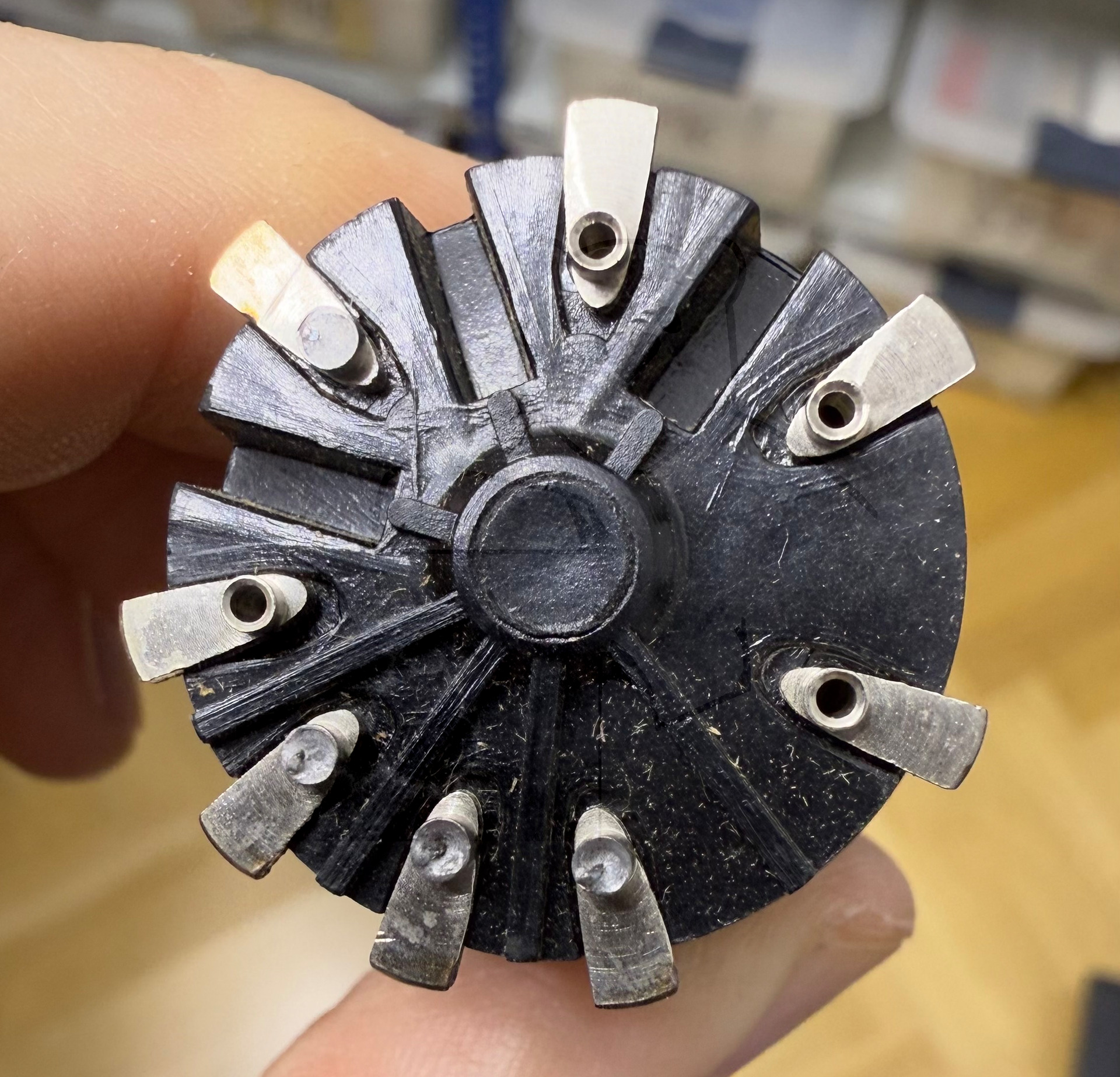

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:16:04

🔎 Beschreibung der Systeme für die Röhre: UY3

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

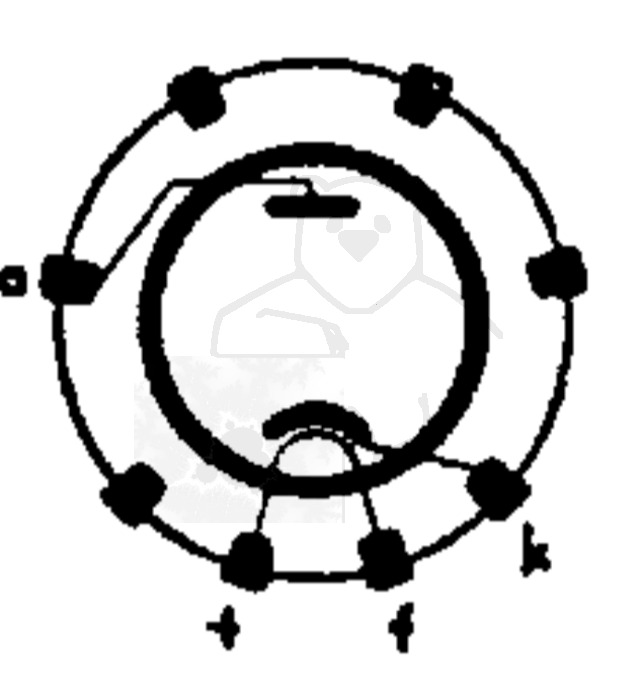

🔎 Sockelschaltung der UY3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UY3
Anwendung UY1 UY1N UY3 Valvo.pdf (56 kB)
Pruefkarte UY3 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte UY3 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)
