đ Beschreibung der Röhre: UY22
| Name | UY22 |
| Vergleichsname | |
| Heizspannung (Volt) | 26 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 8pol. â Liste aller Röhren mit: Loktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 11.06.2018 20:15:13 |
đ Beschreibung der Systeme fĂŒr die Röhre: UY22
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2, 4, 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 7 |
| Funktion | â Gleichrichter, Einweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

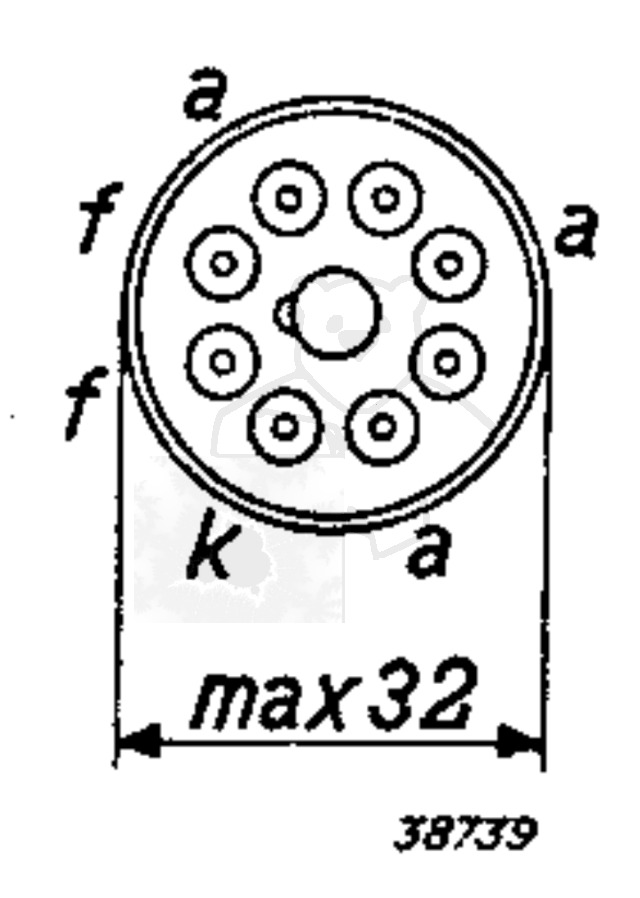

đ Sockelschaltung der UY22
Bildquelle: Philips Datenblatt
đ Bilder der Röhre: UY22

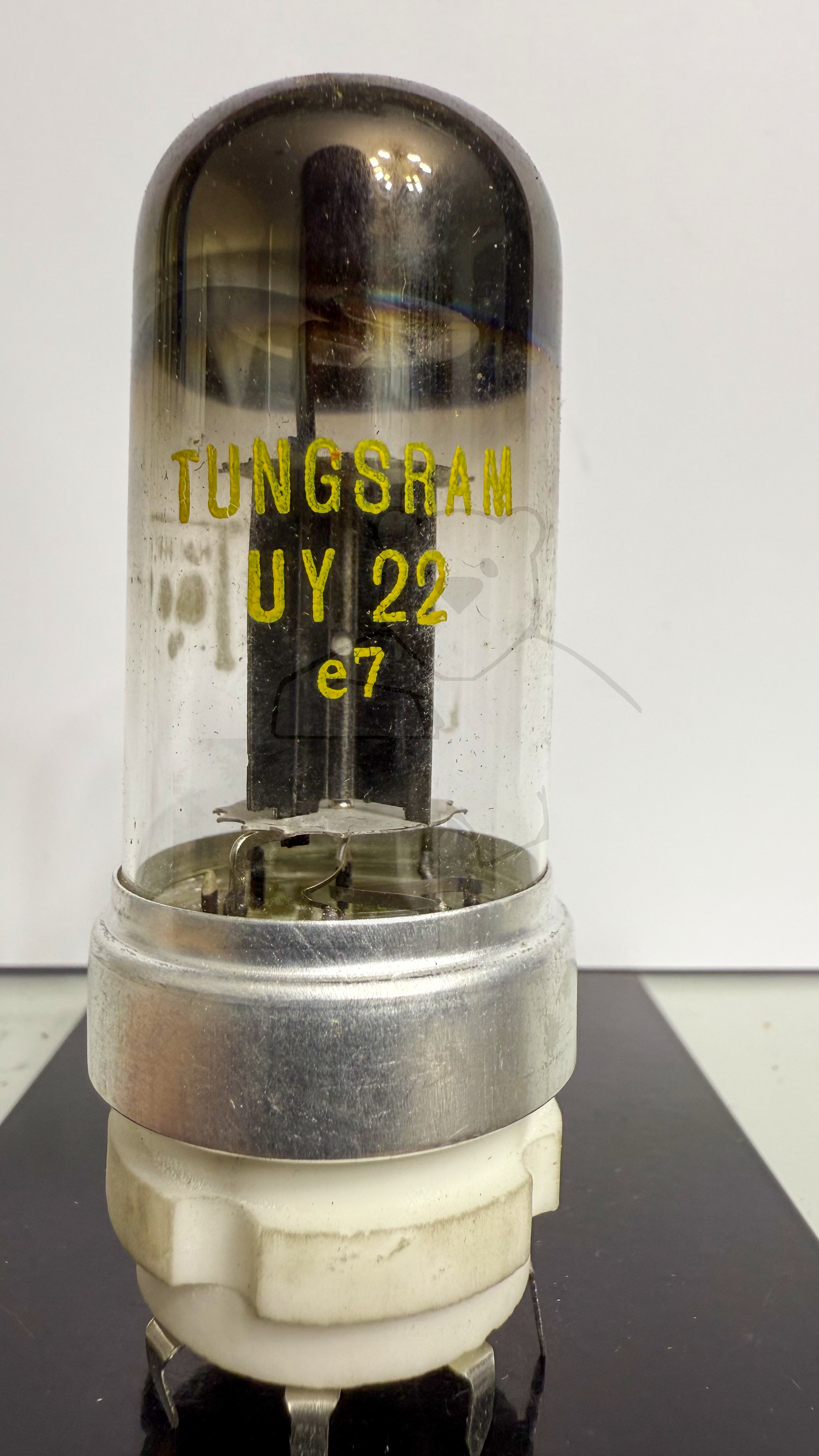

Röhre UY22 #4471 Bild 1

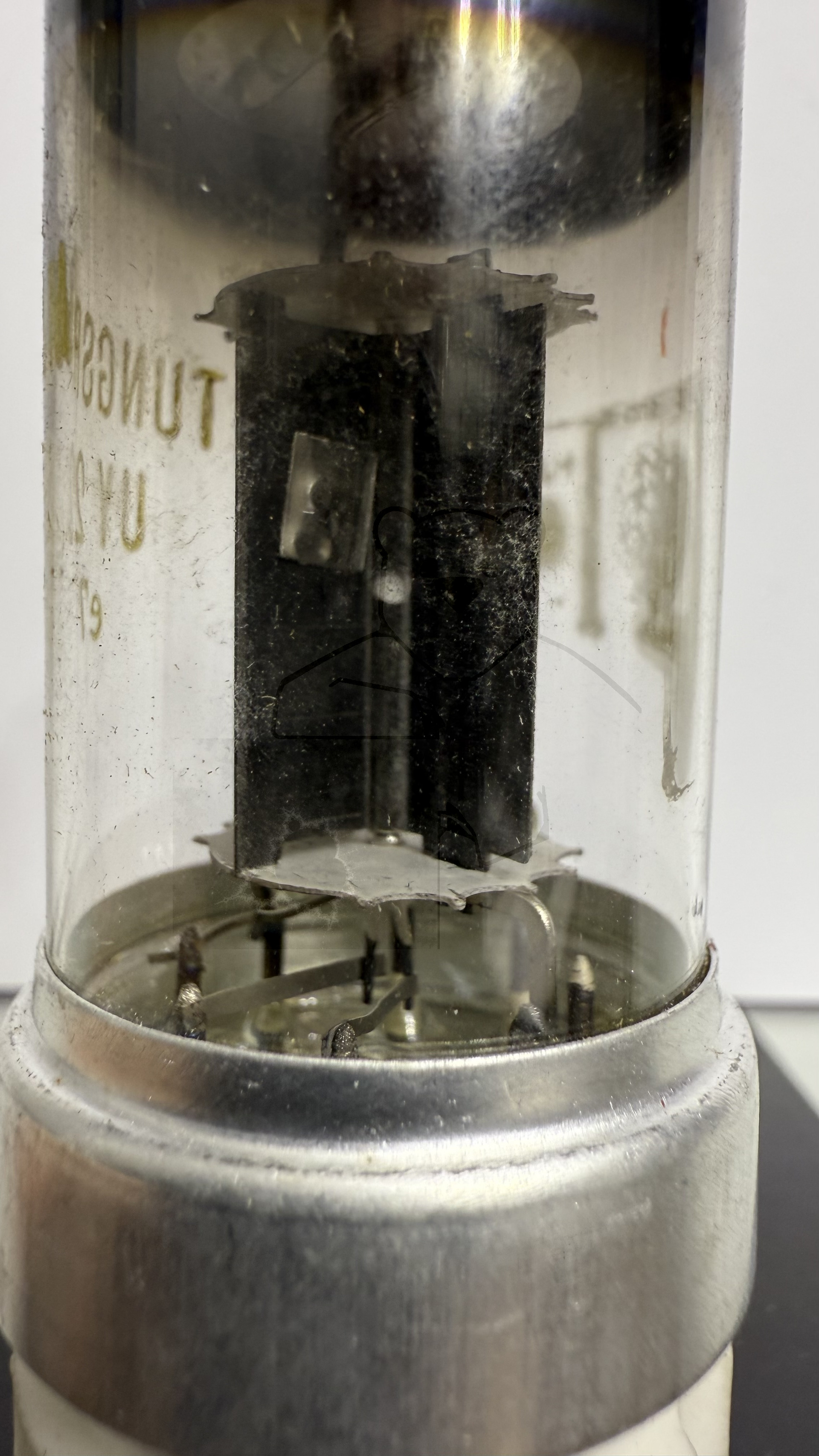

Röhre UY22 #4471 Bild 2

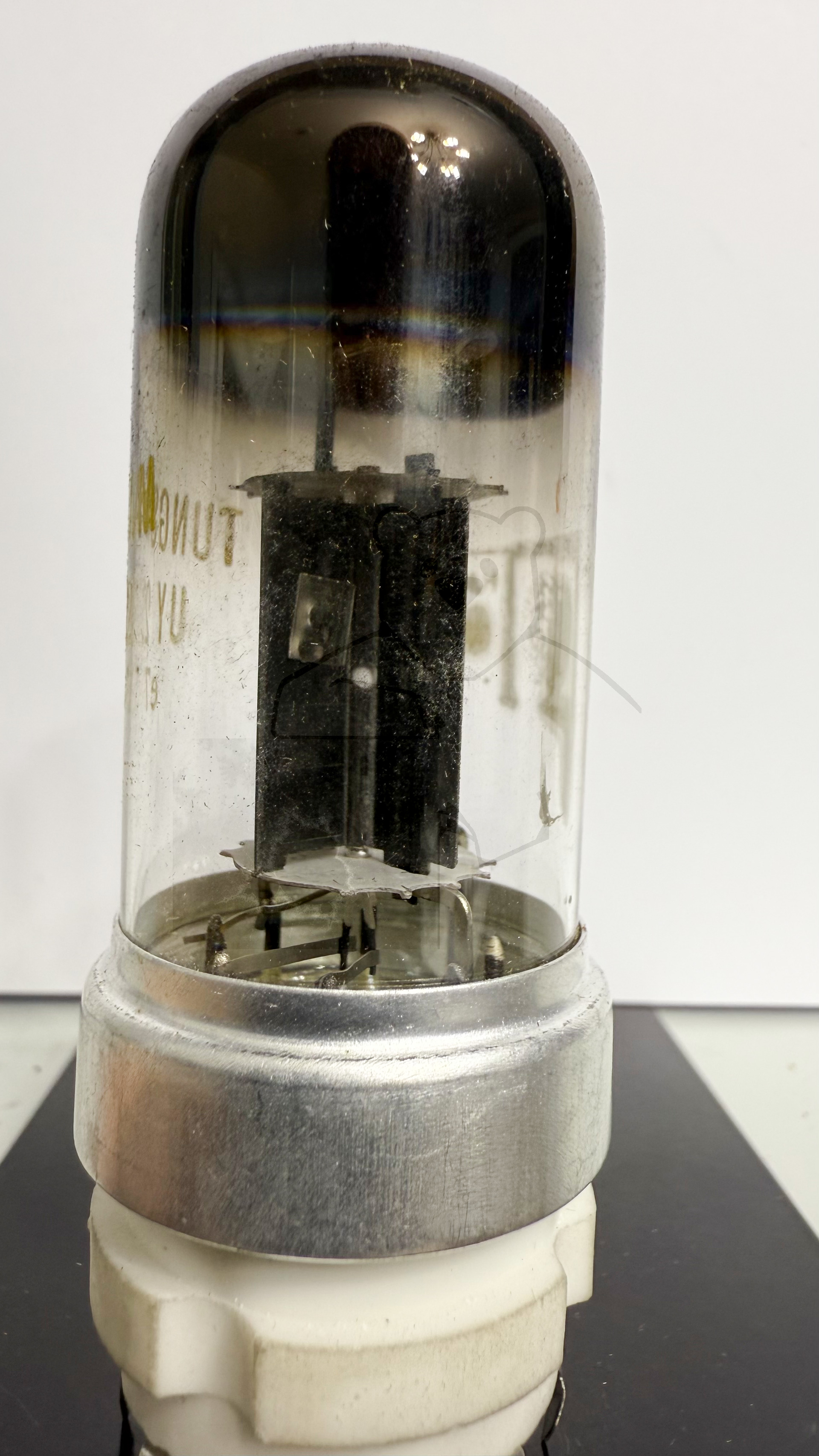

Röhre UY22 #4471 Bild 3

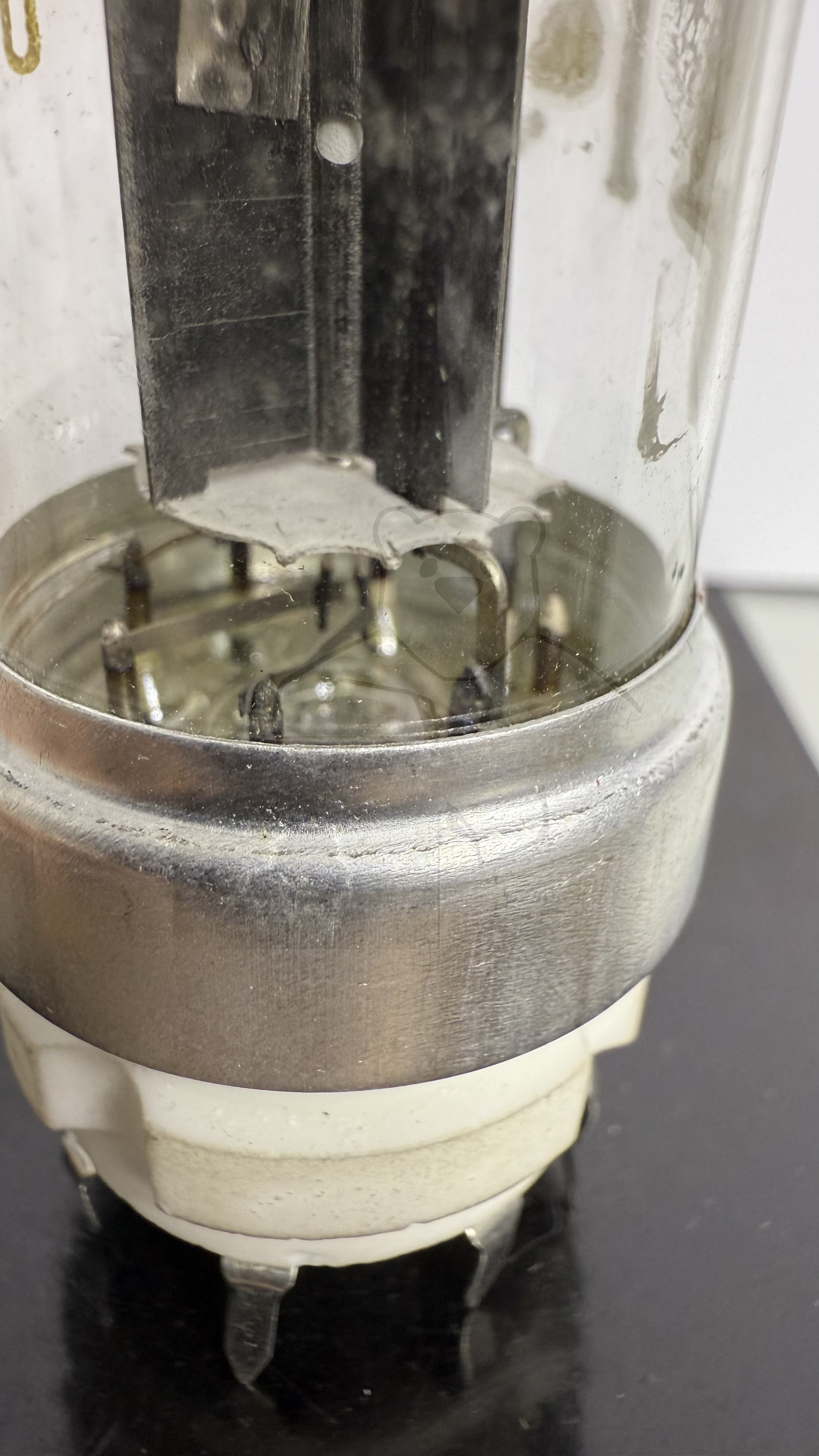

Röhre UY22 #4471 Bild 4

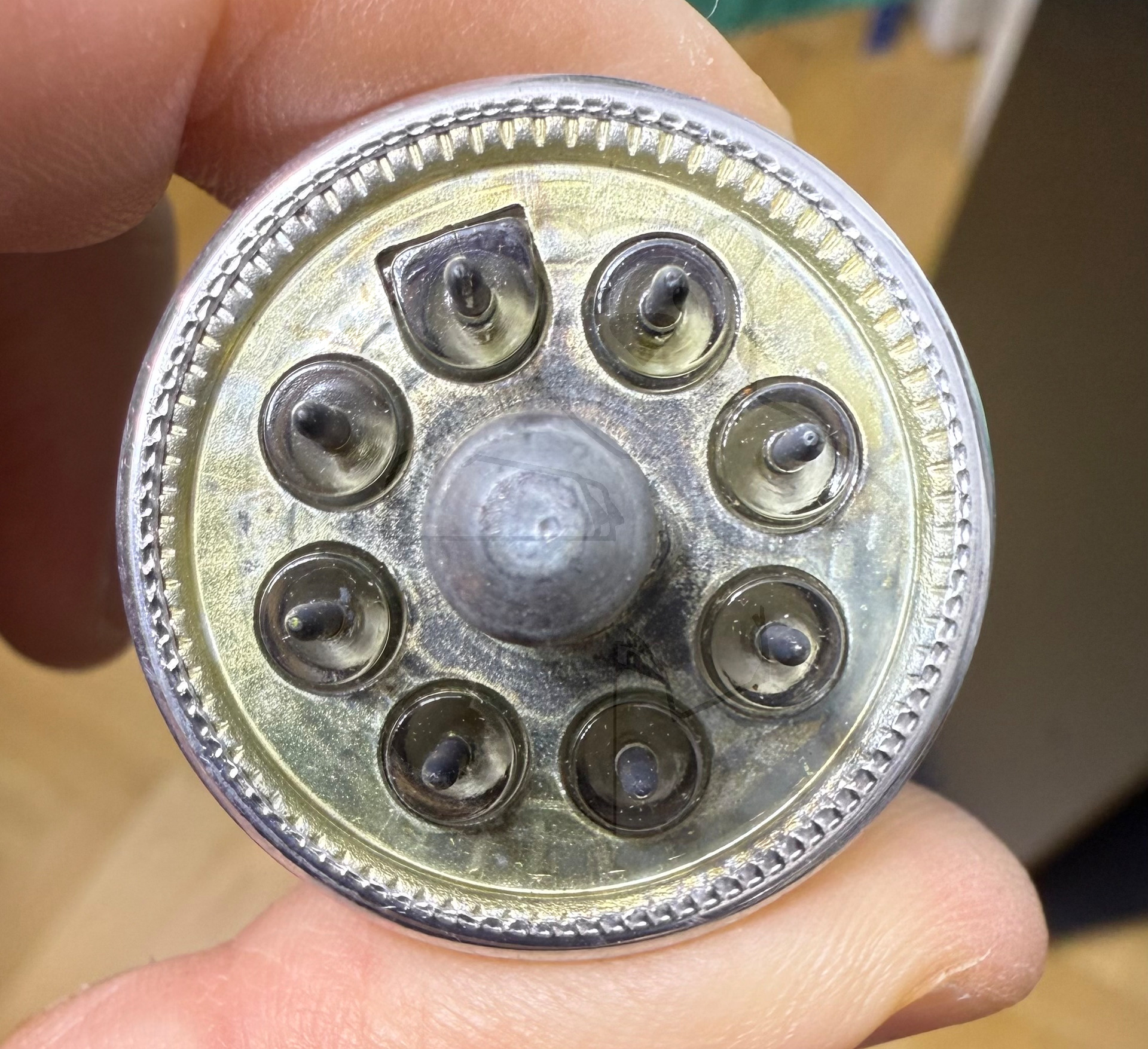

Röhre UY22 #4471 Bild 5
đ Alle Röhren vom Typ UY22 in der Sammlung
- â UY22 Inventar: 04471 Hersteller: â Tungsram
