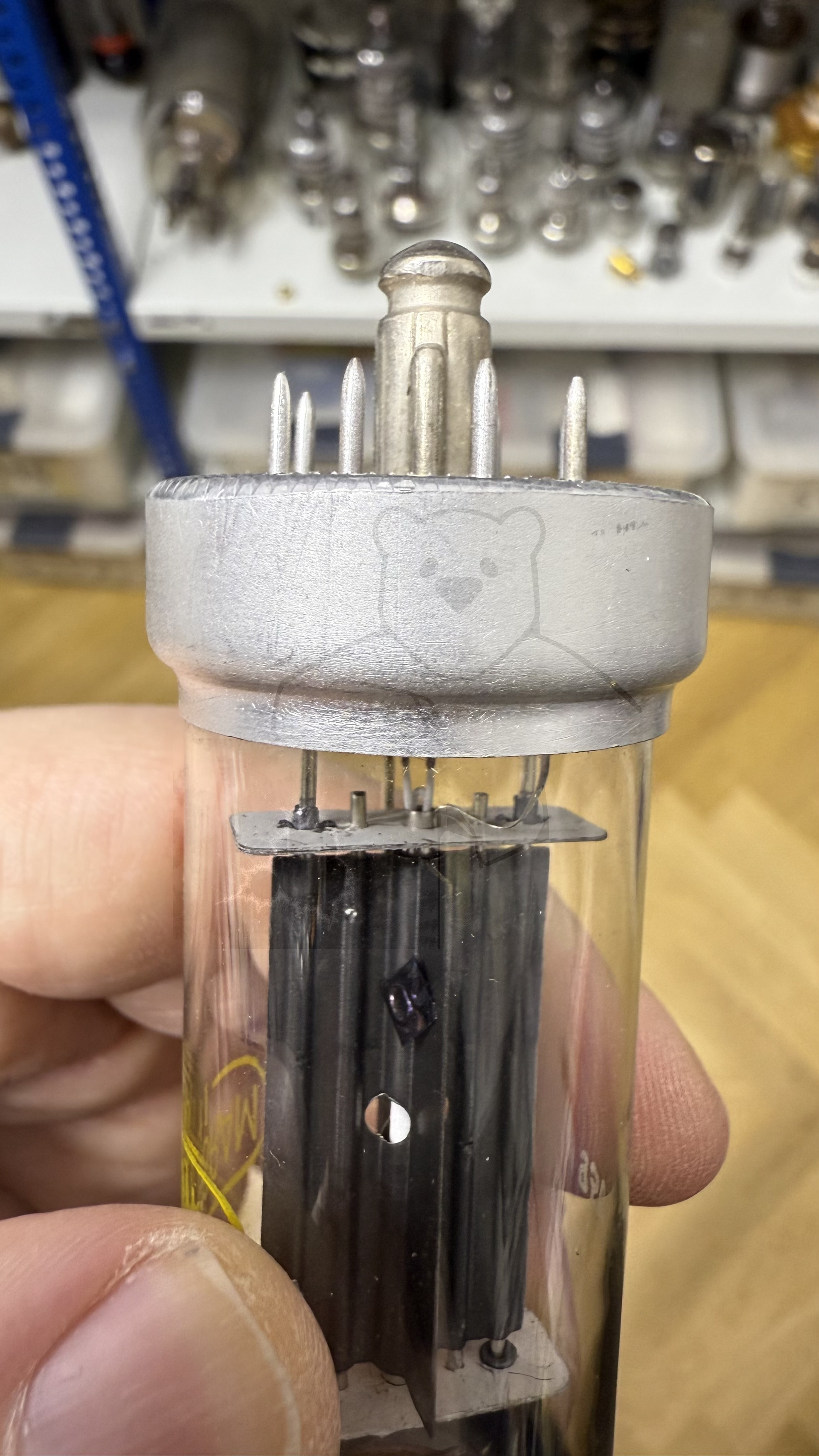

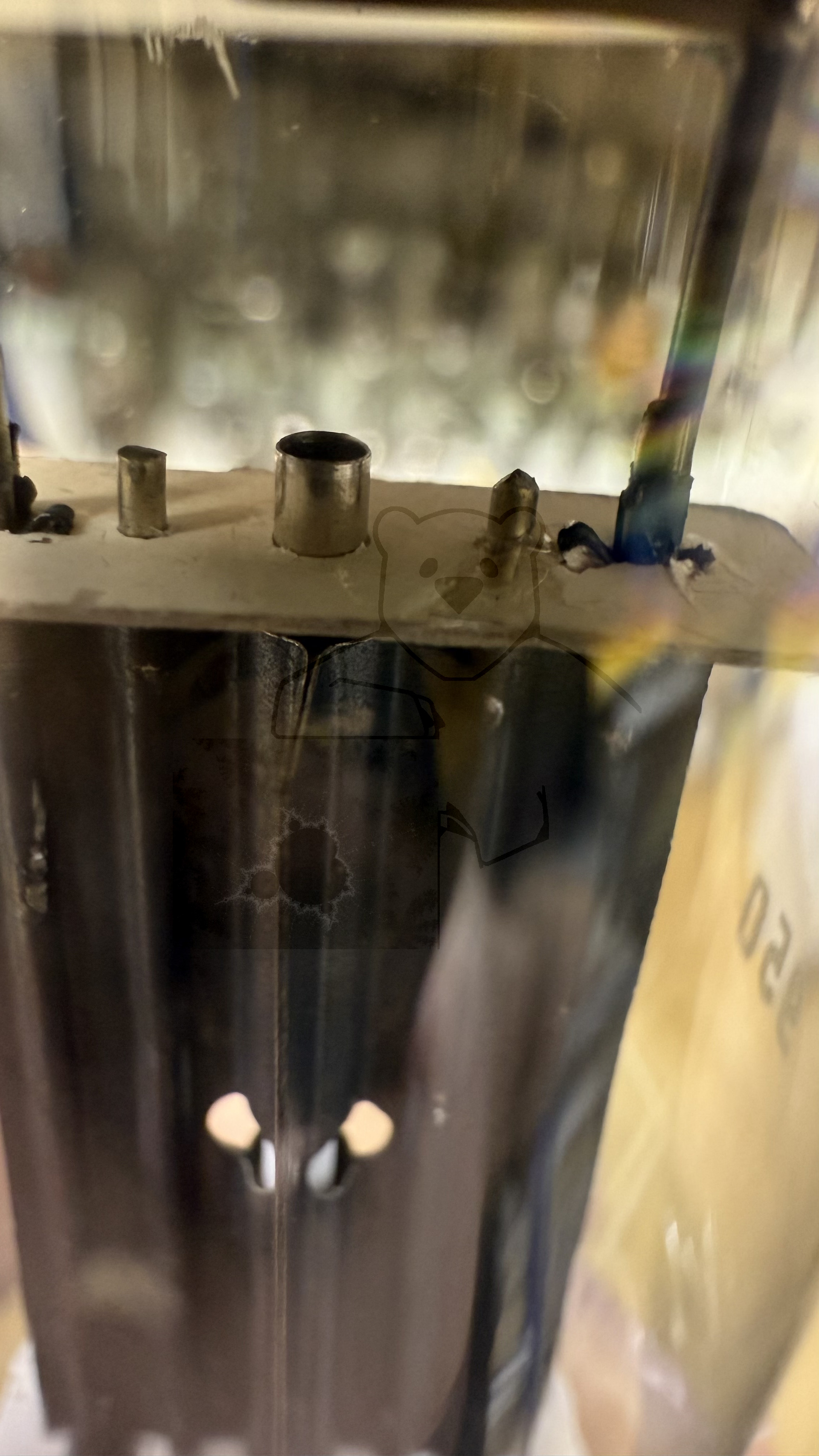

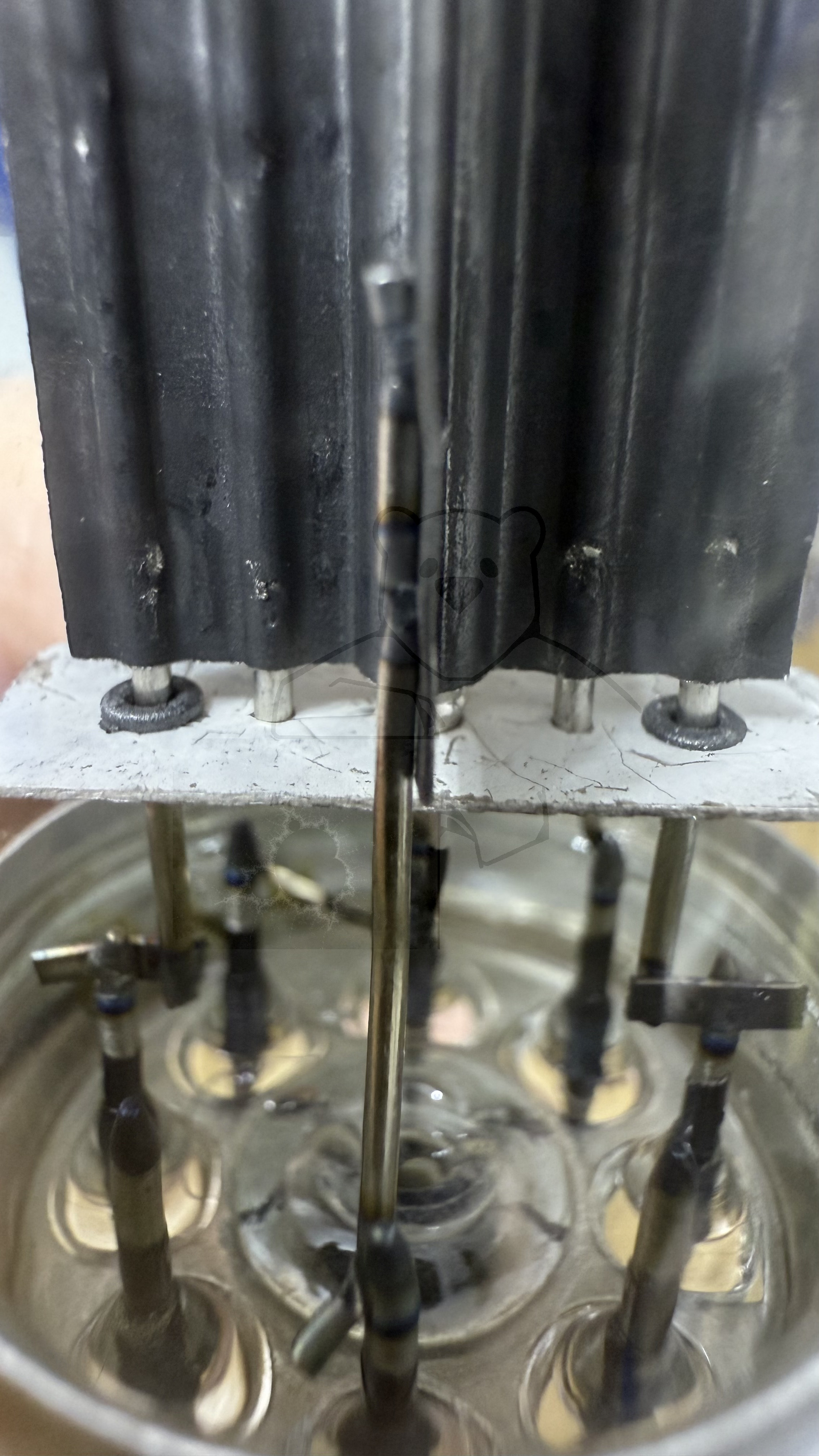

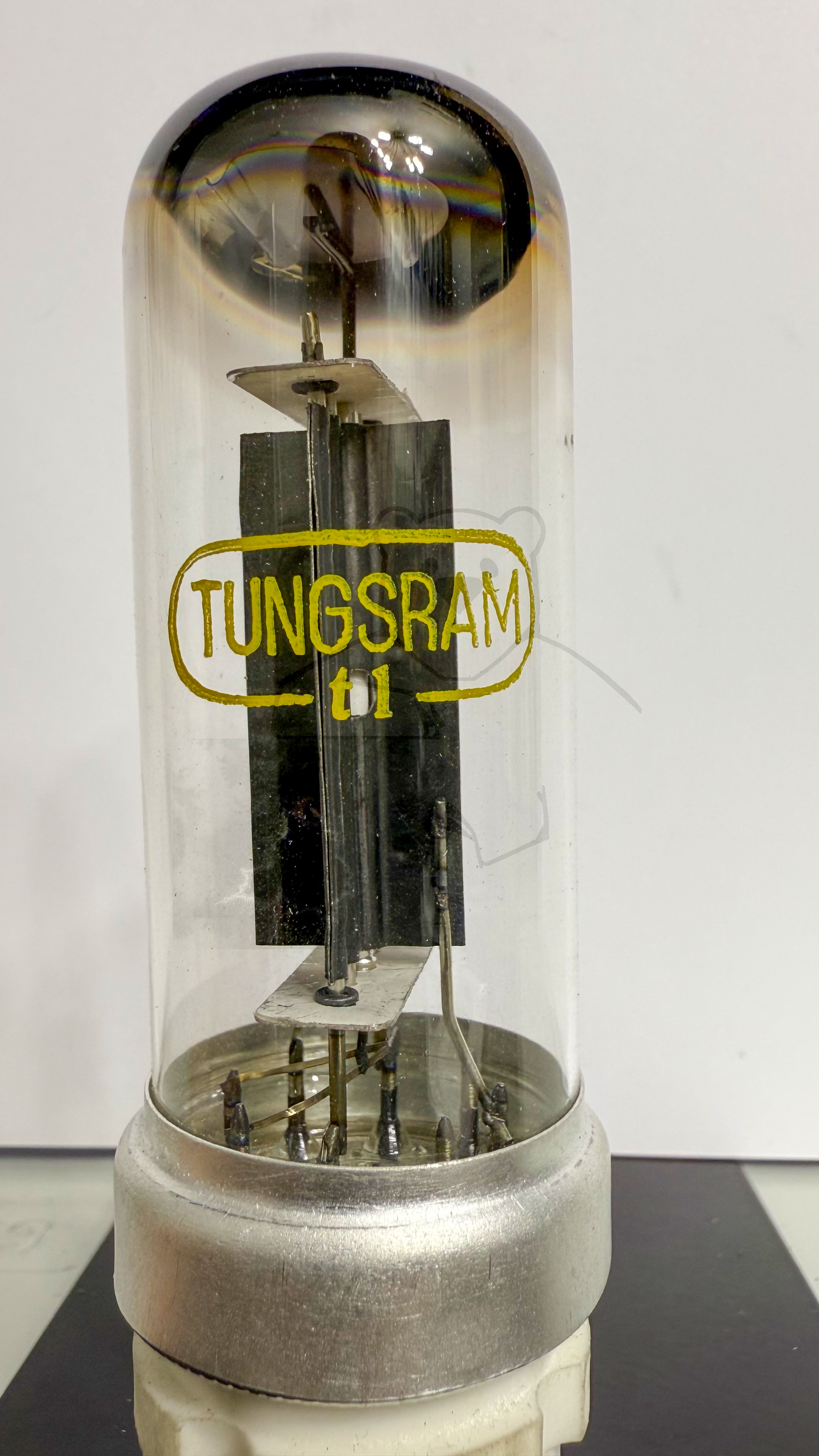

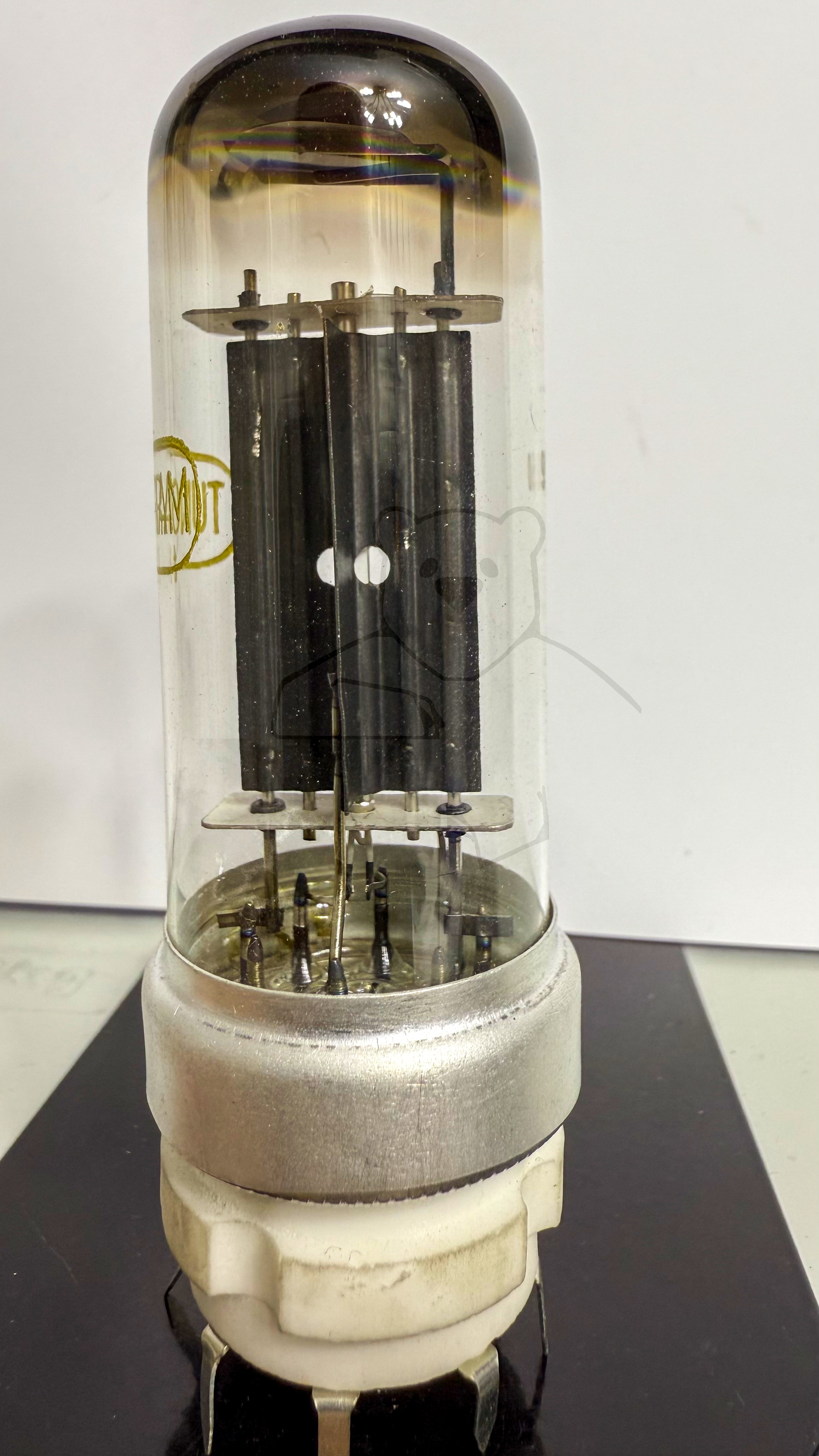

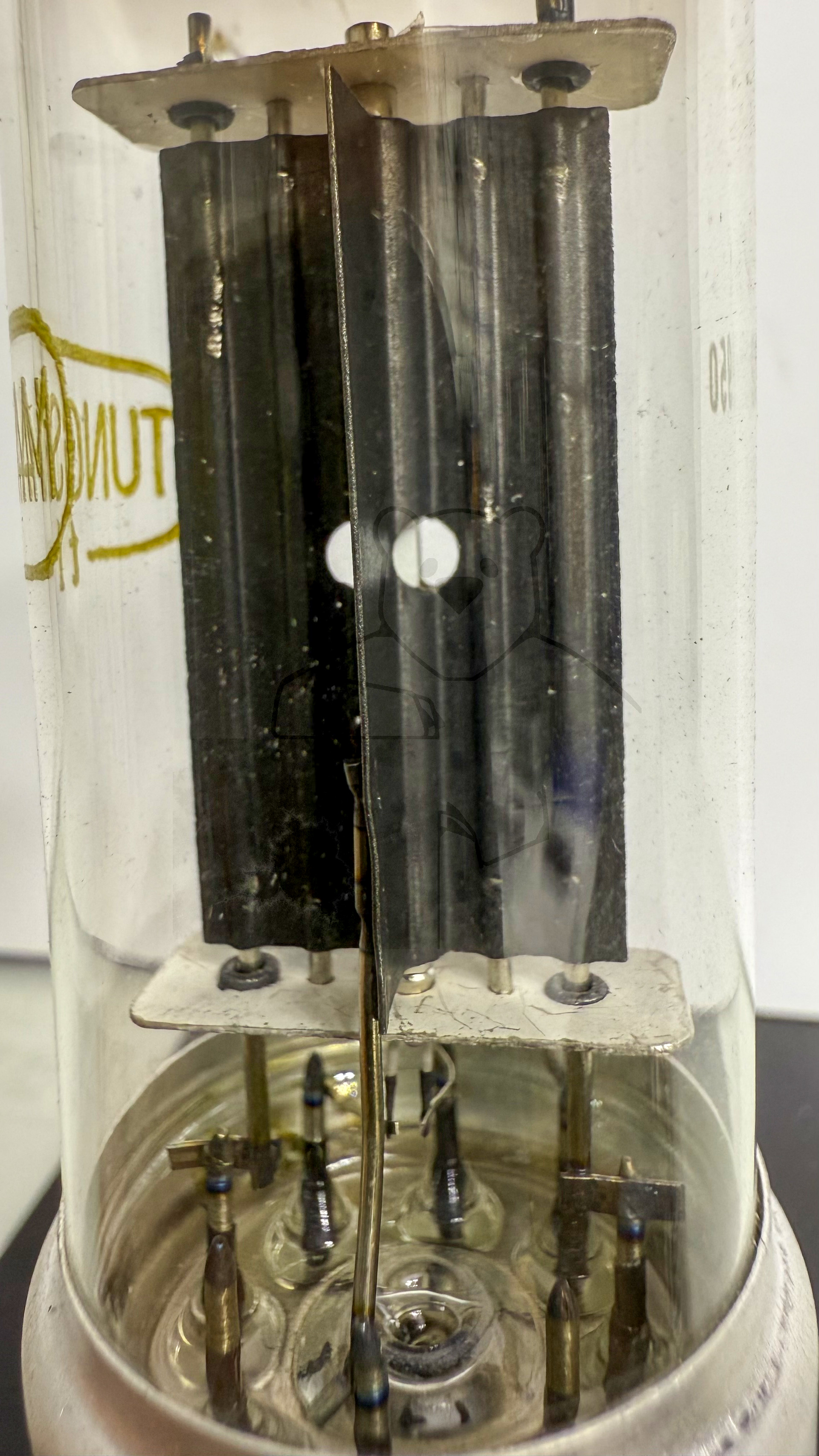

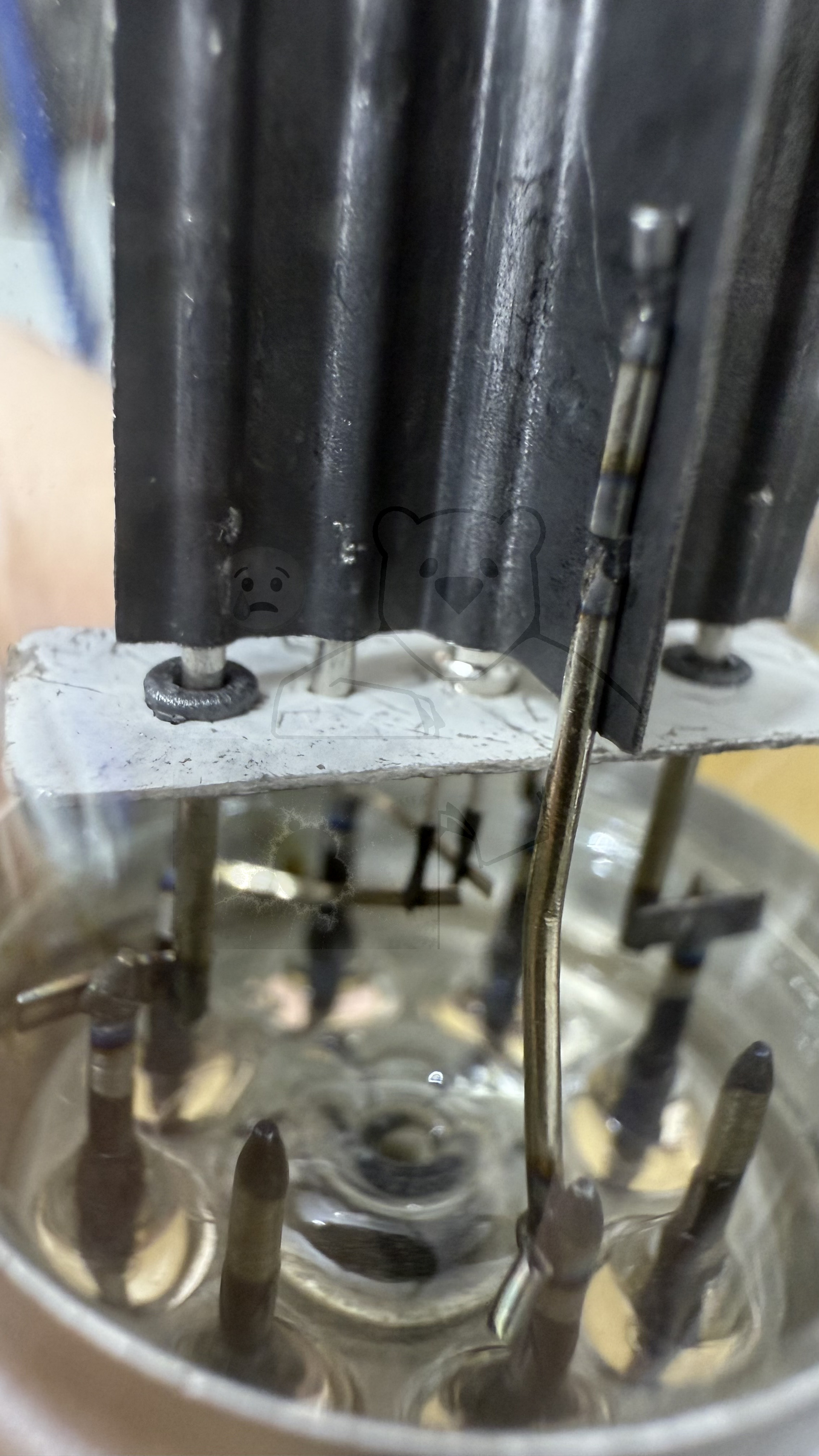

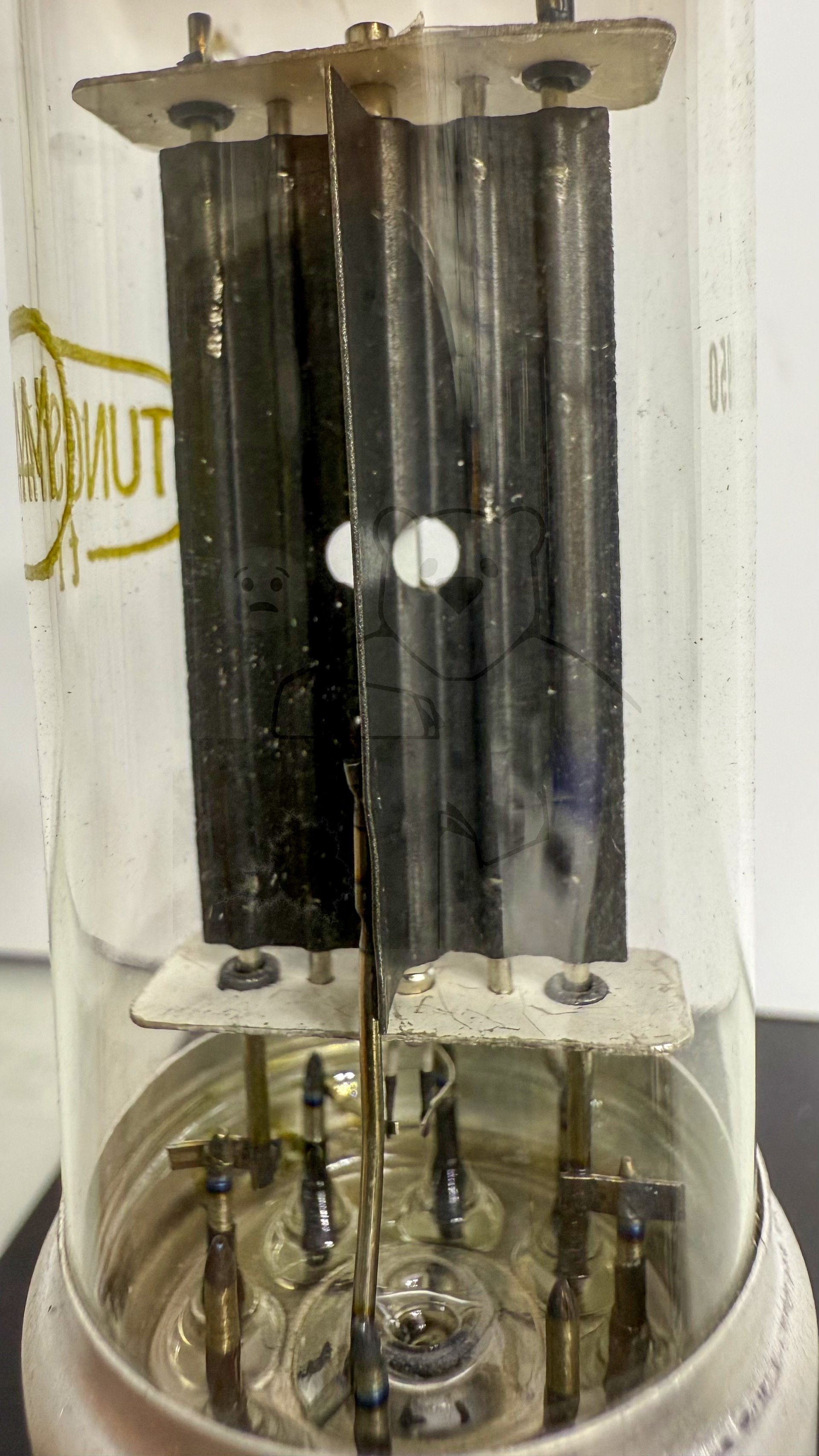

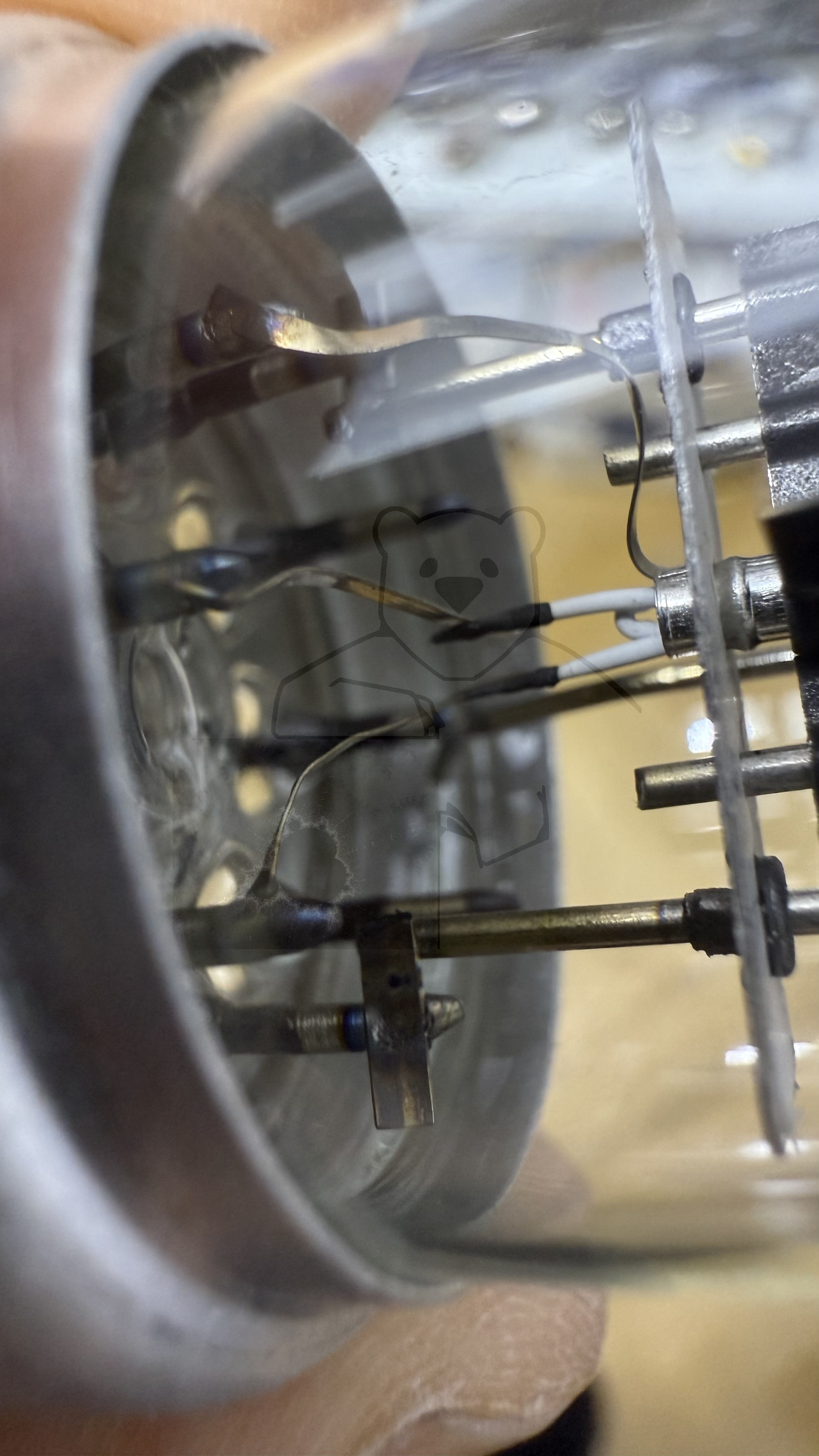

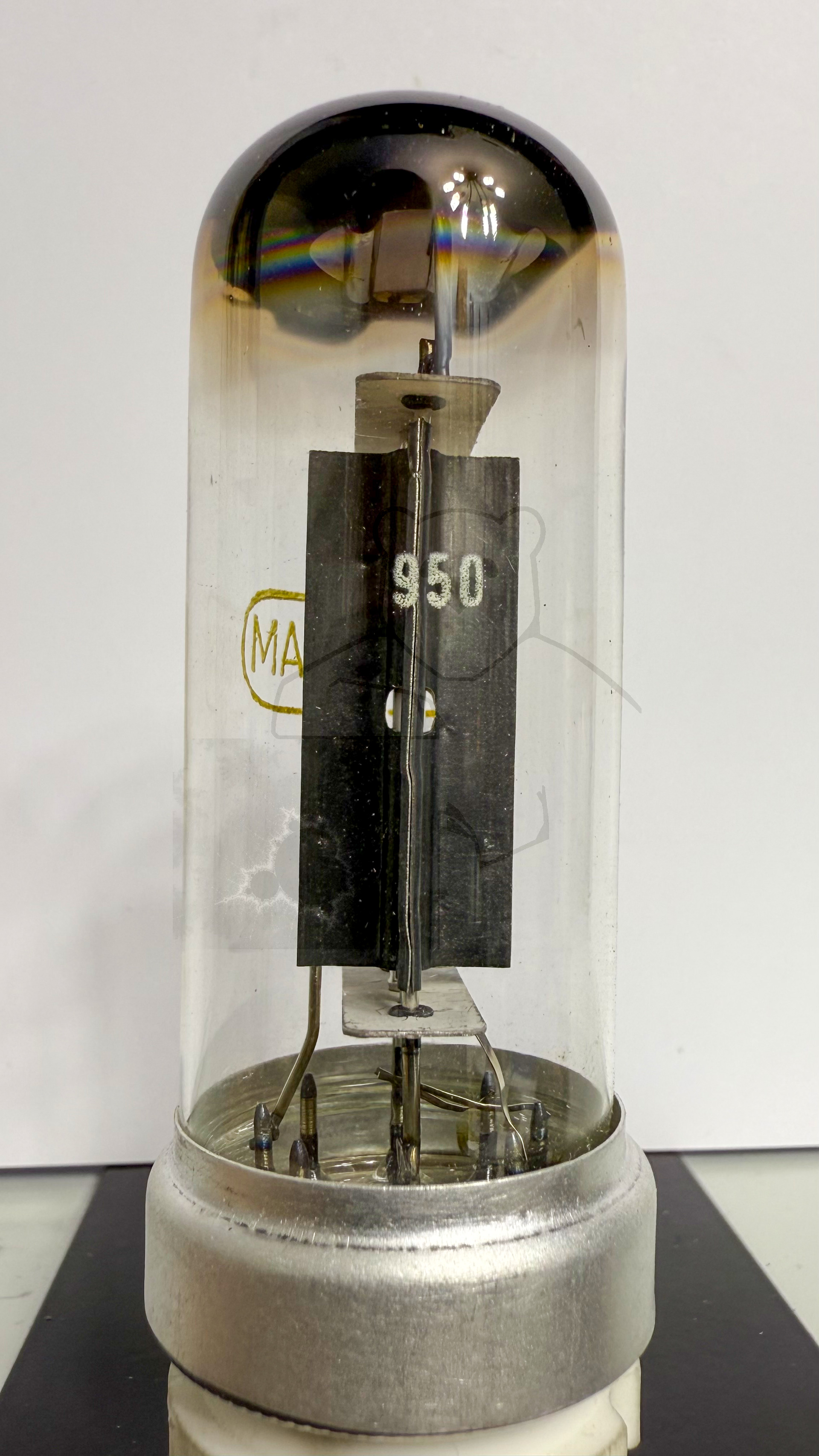

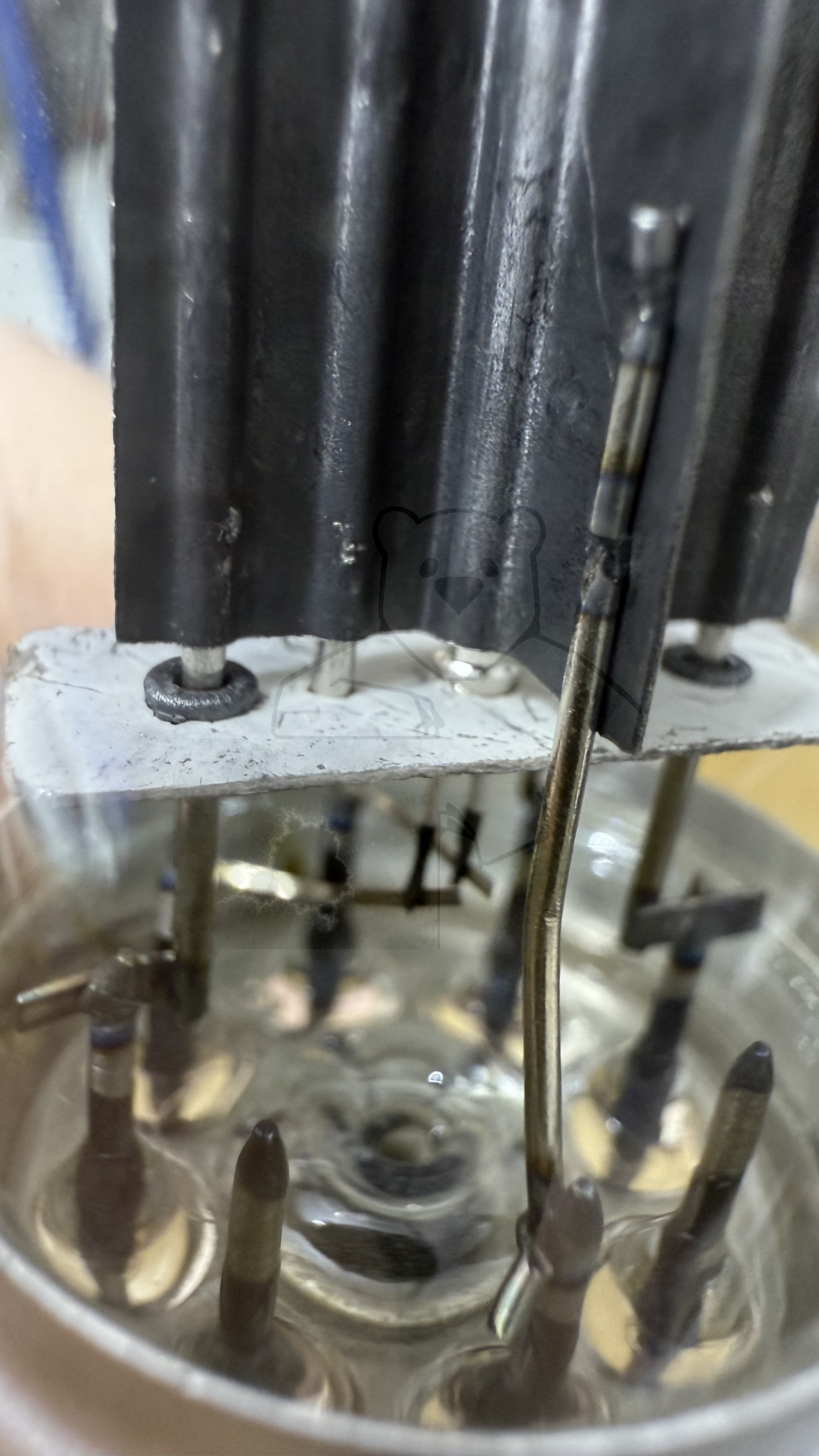

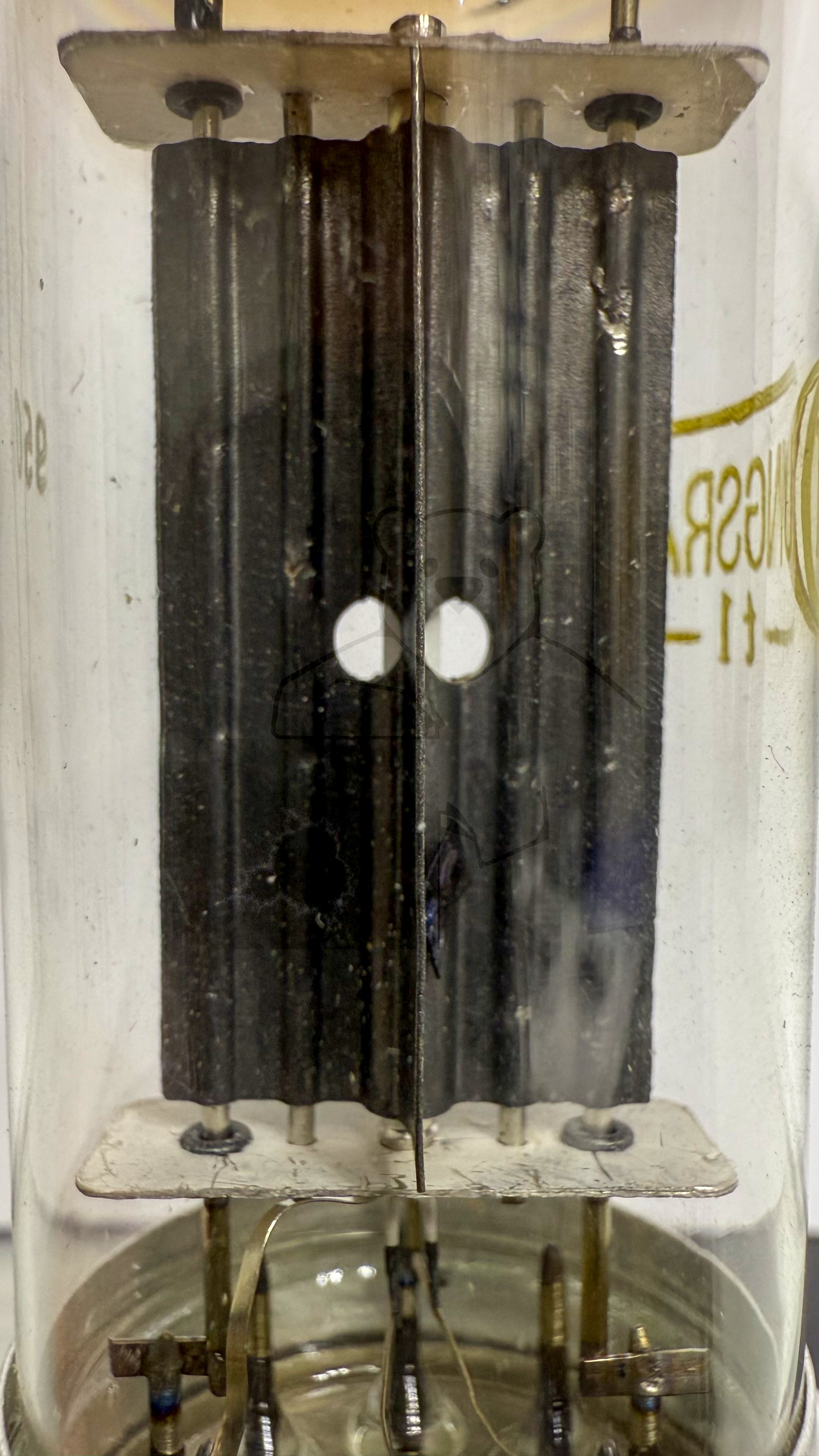

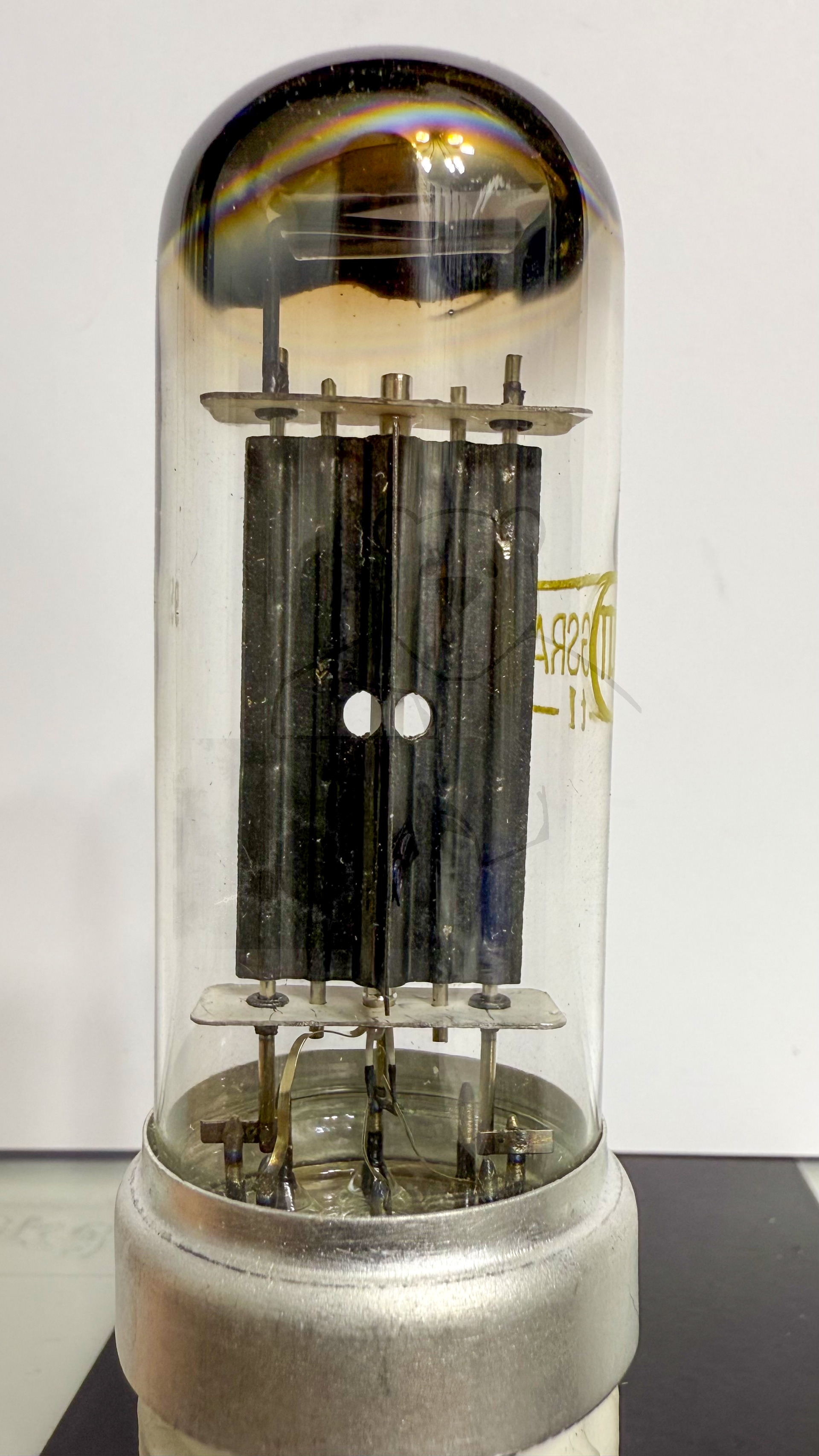

Daten und Bilder der Röhre: UY21

🔎 Beschreibung der Röhre: UY21

Name	UY21
Vergleichsname
Heizspannung (Volt)	50
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt

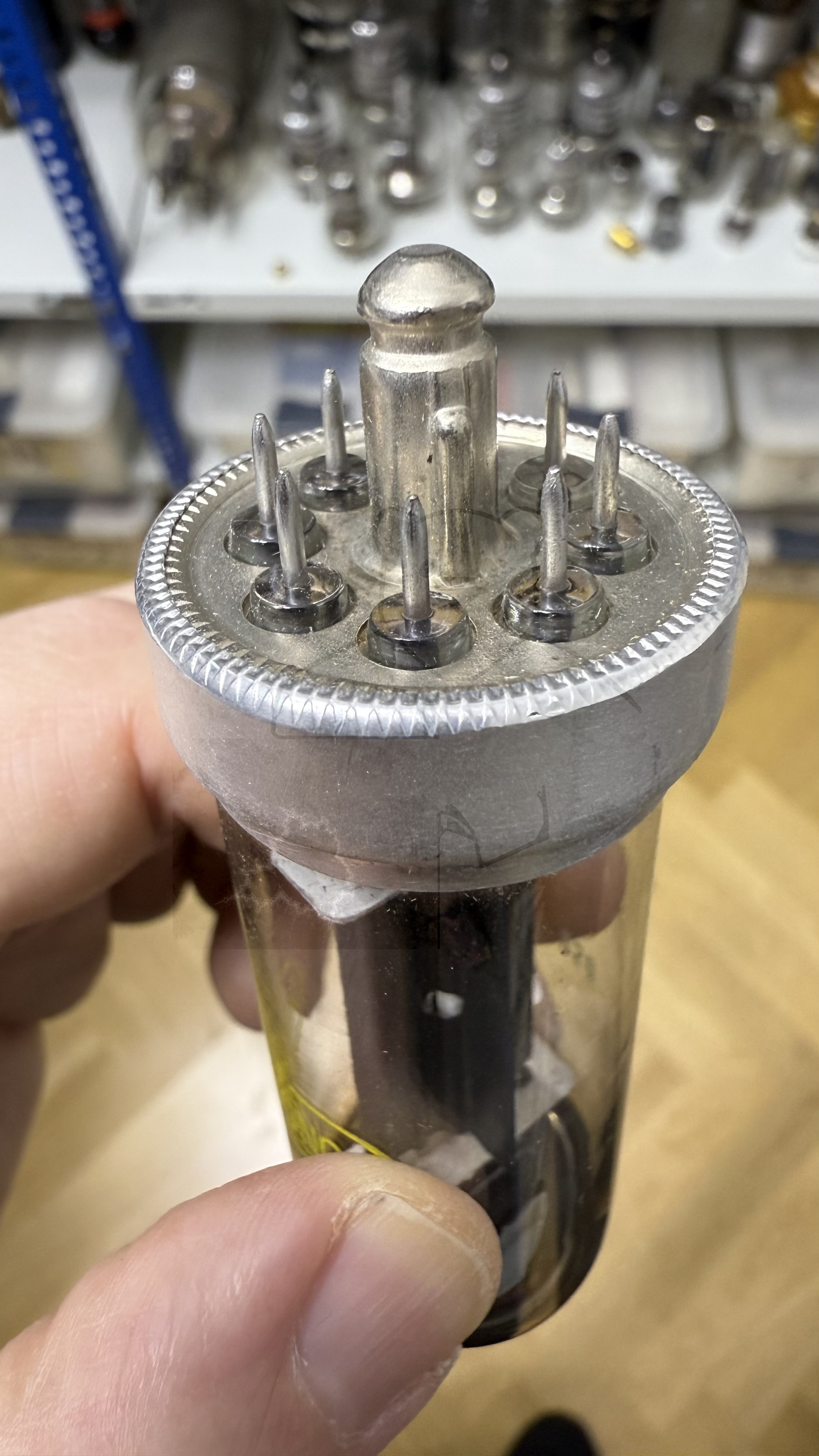

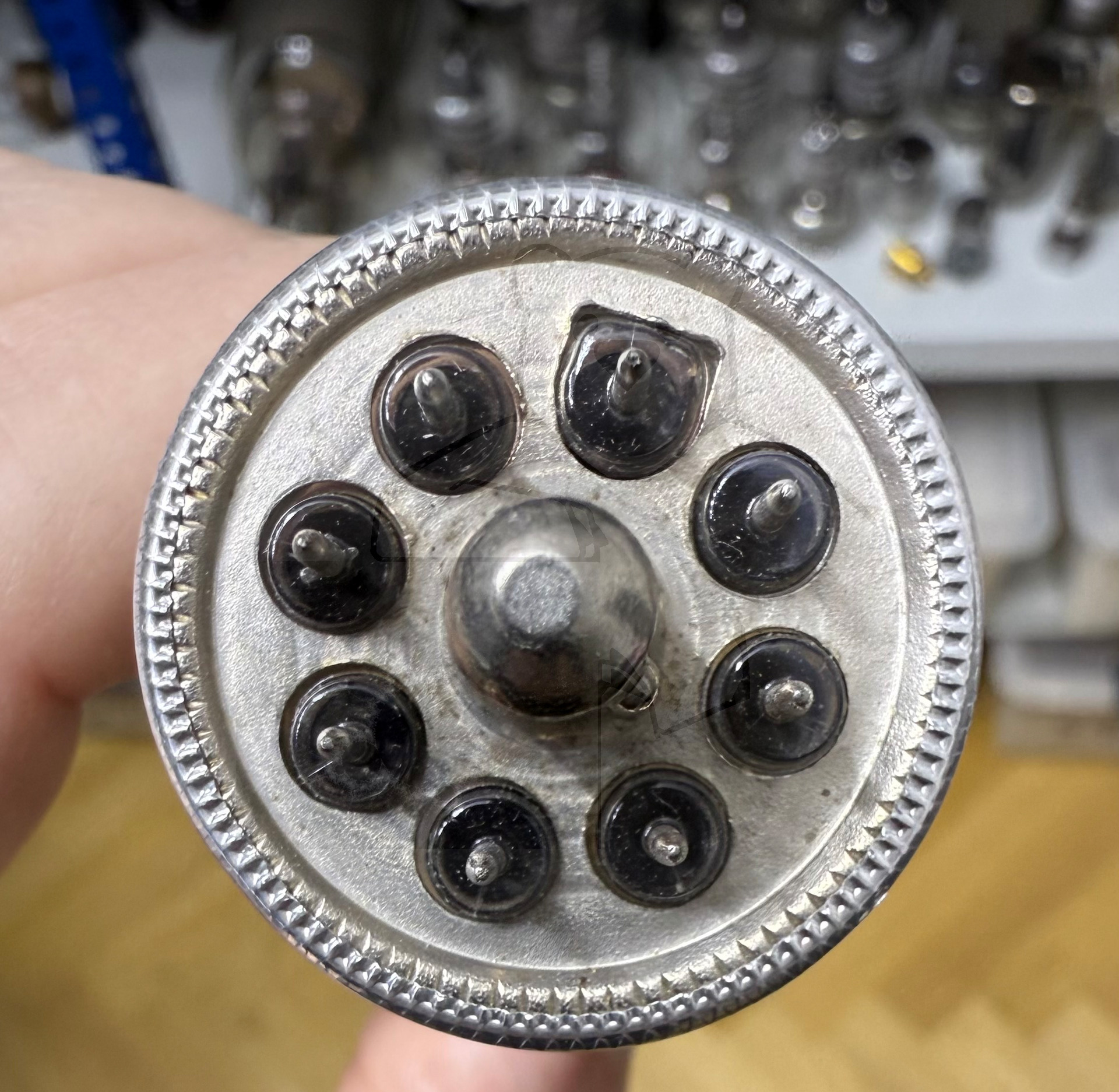

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:15:01

🔎 Beschreibung der Systeme für die Röhre: UY21

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 4, 6
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	7
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UY21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UY21
Anwendung UY21 Version 1.pdf (67 kB)
Anwendung UY21 Version 2 [www.tubedata.info].pdf (107 kB)
Anwendung UY21 Version 3 [www.tubedata.info].pdf (111 kB)
Pruefkarte UY1 UY3 UY21 UY1N - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte UY21 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte UY21 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
Pruefkarte UY82 UY21 - Funke W19 Roehrenpruefer.pdf (147 kB)
