Daten und Bilder der Röhre: UQ80

🔎 Beschreibung der Röhre: UQ80

Name	UQ80
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	27.02.2023 05:56:44

🔎 Beschreibung der Systeme für die Röhre: UQ80

	System 1
Kathode	3, 8
Gitter 1	7
Gitter 2	1
Gitter 3	2
Gitter 4	1
Gitter 5	9
Gitter 6	1
Gitter 7	3
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Enneode (Nonode), Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

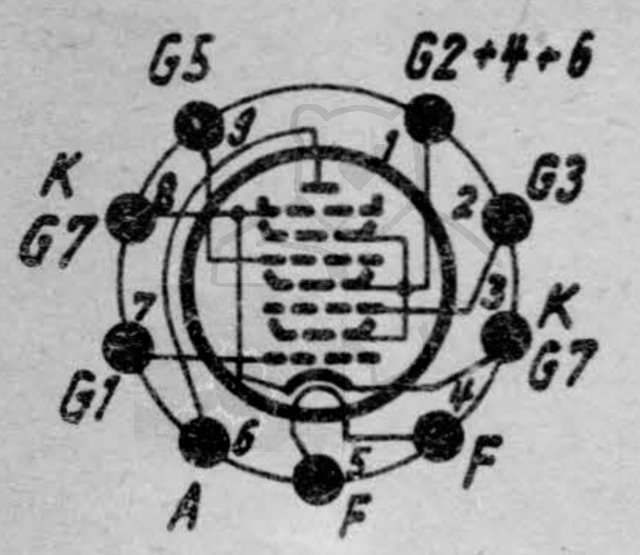

🔎 Sockelschaltung der UQ80

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: UQ80
Pruefkarte UQ80 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte UQ80 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
