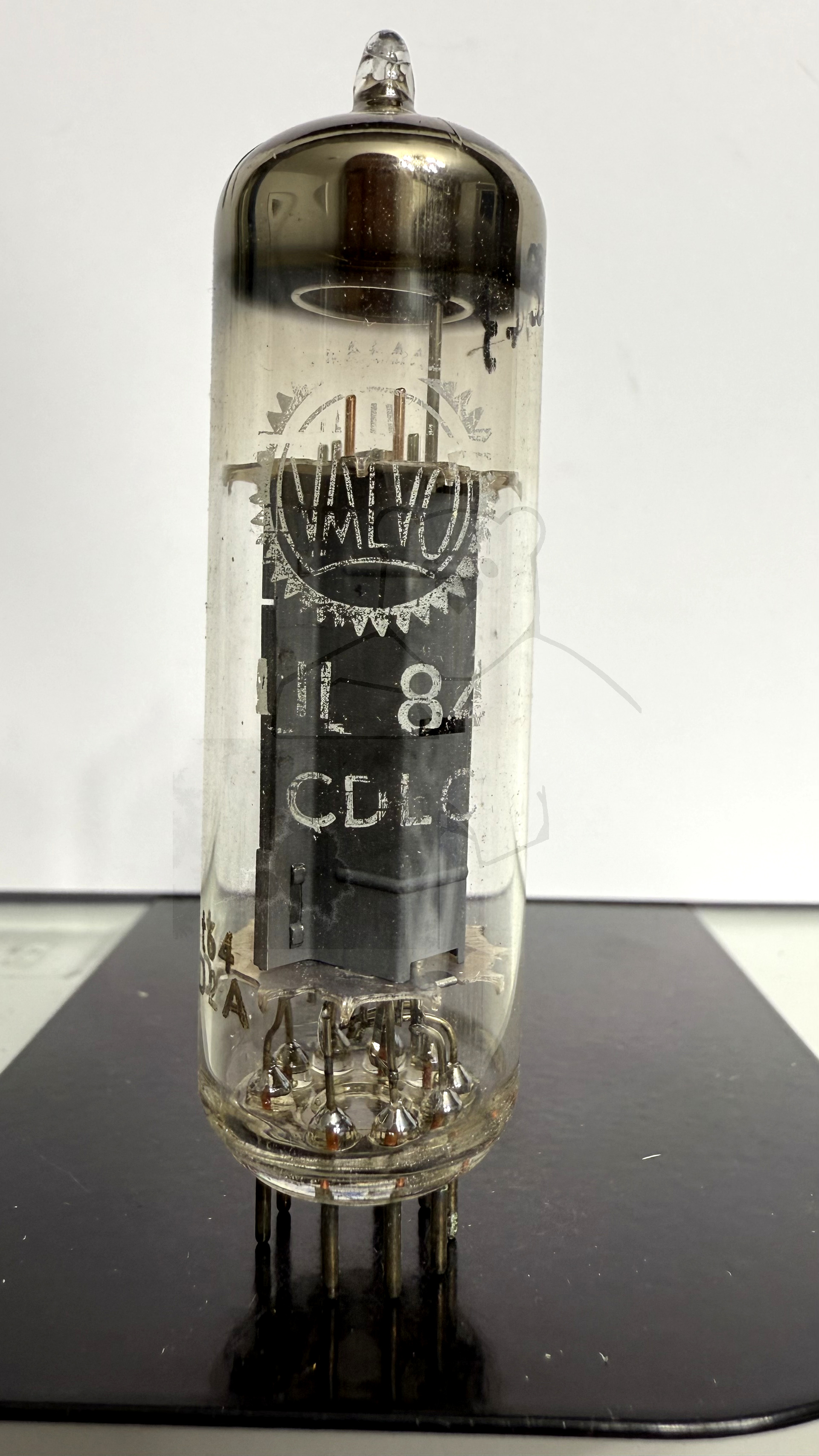

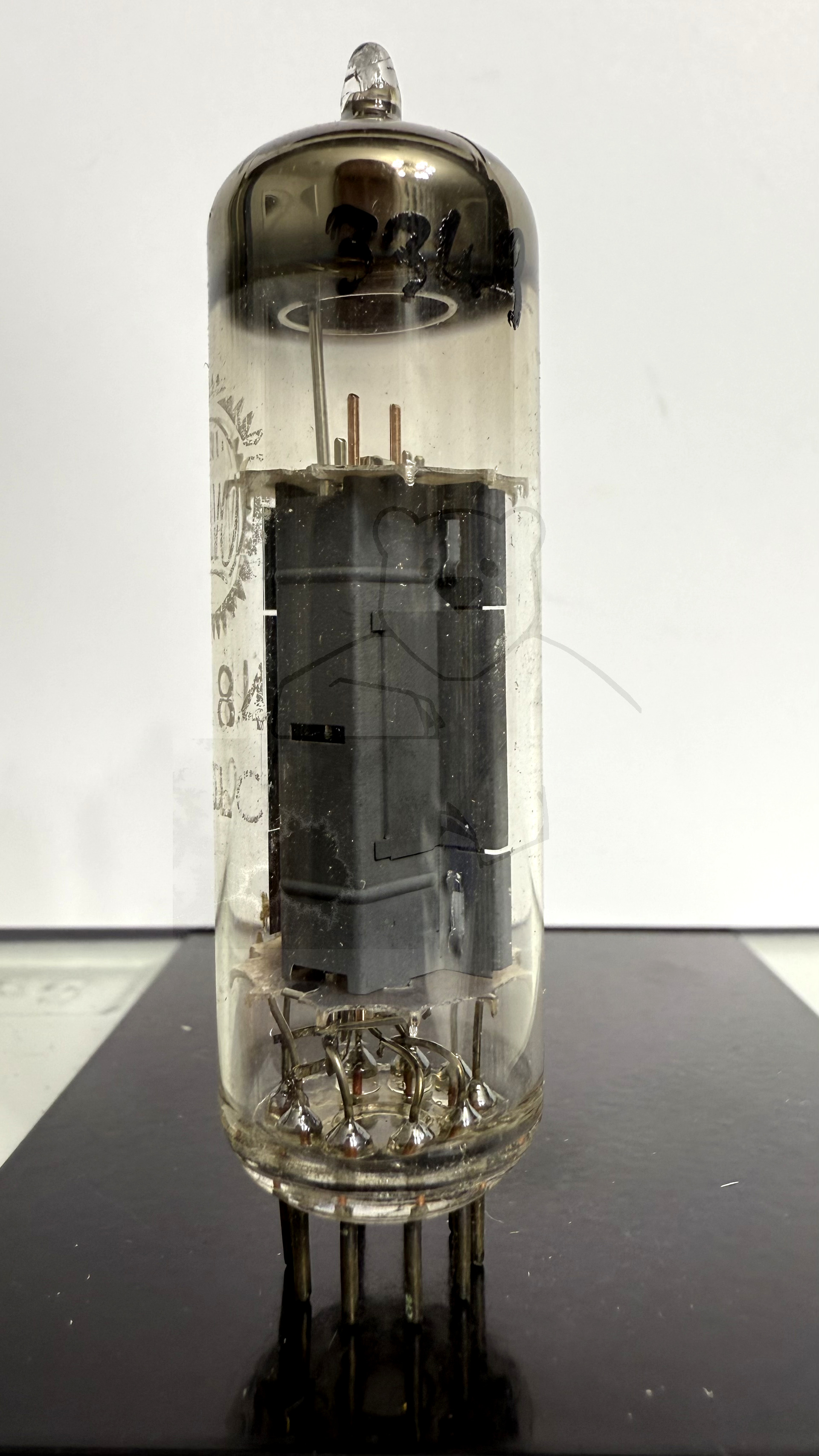

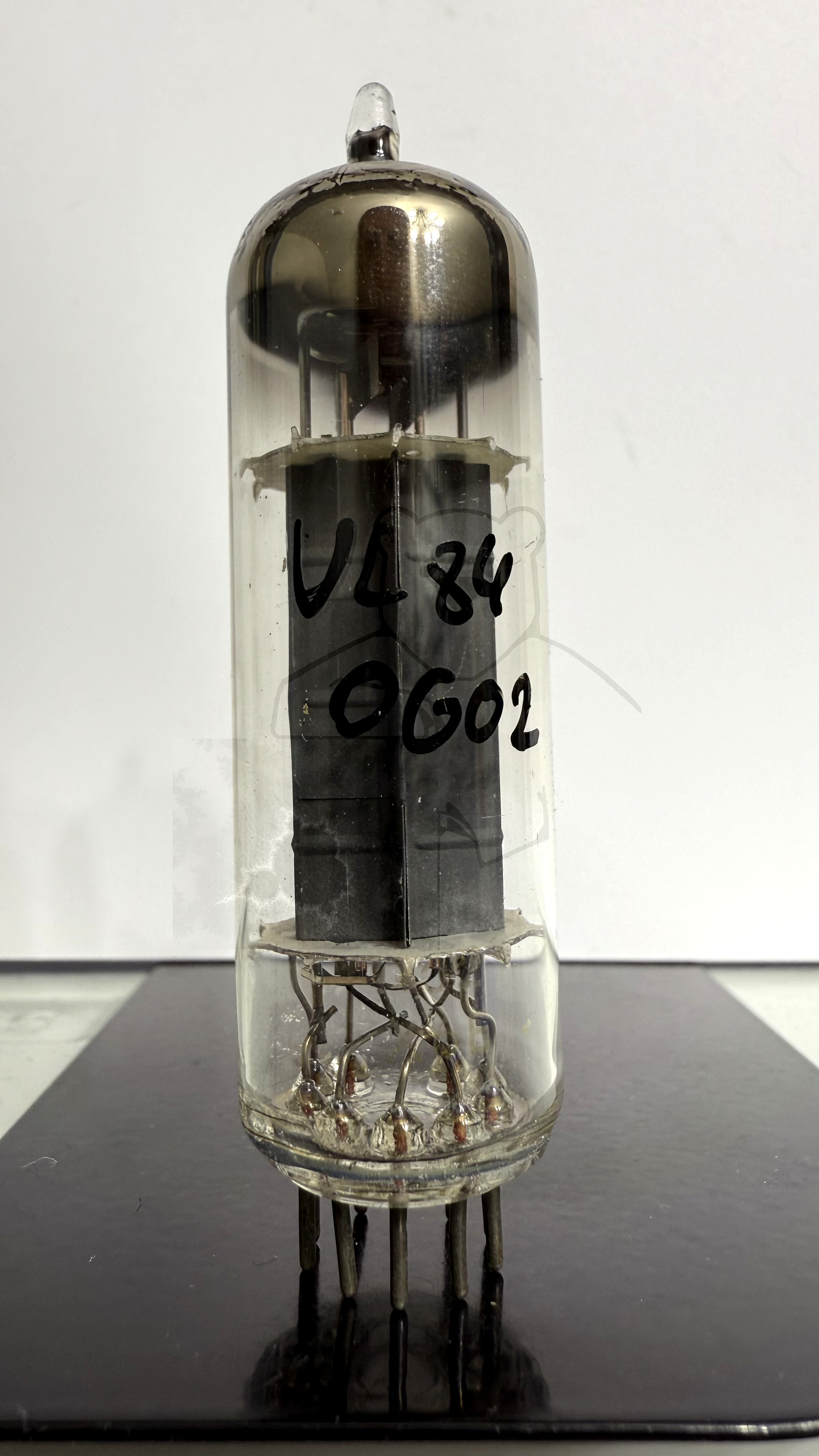

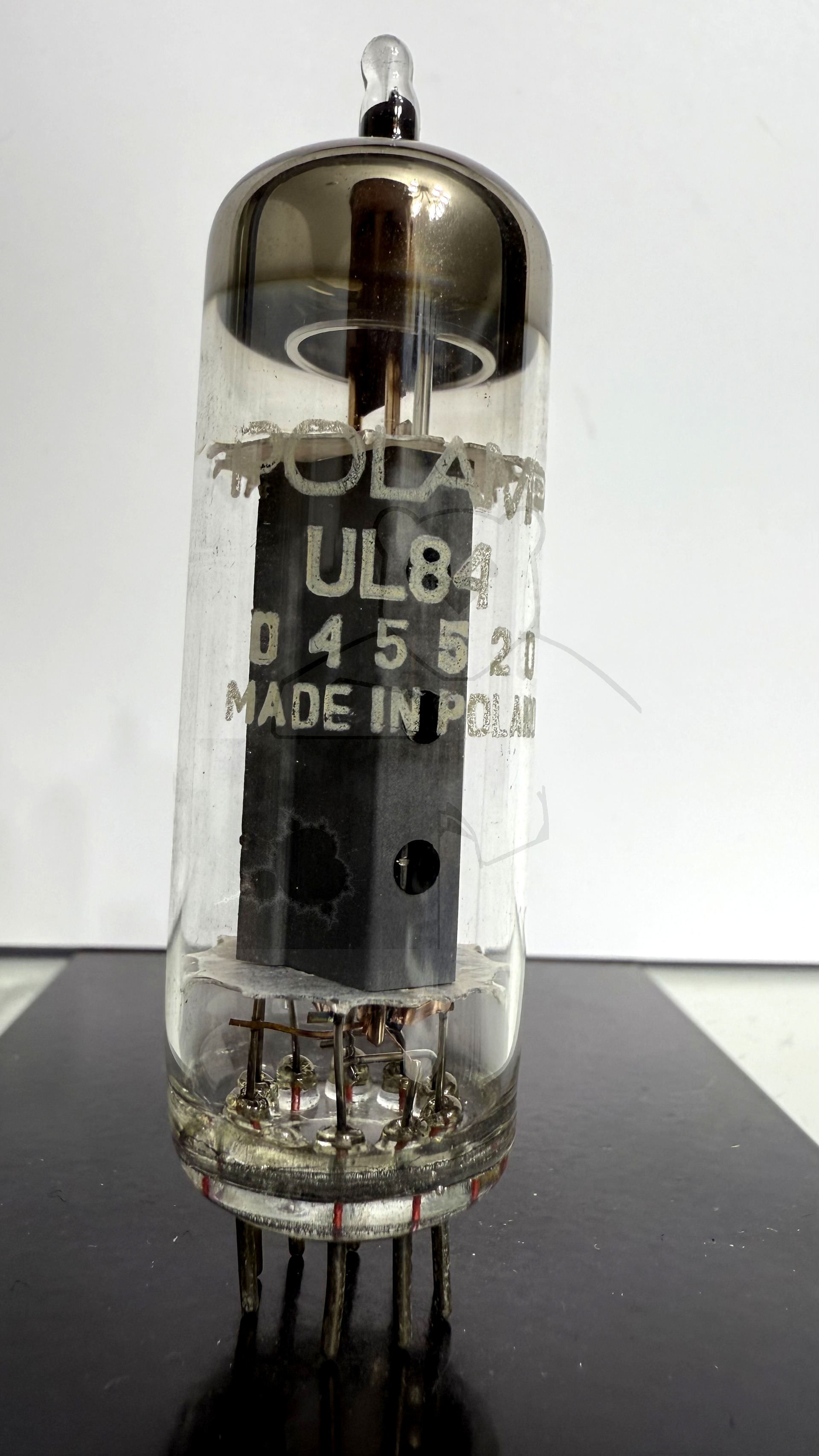

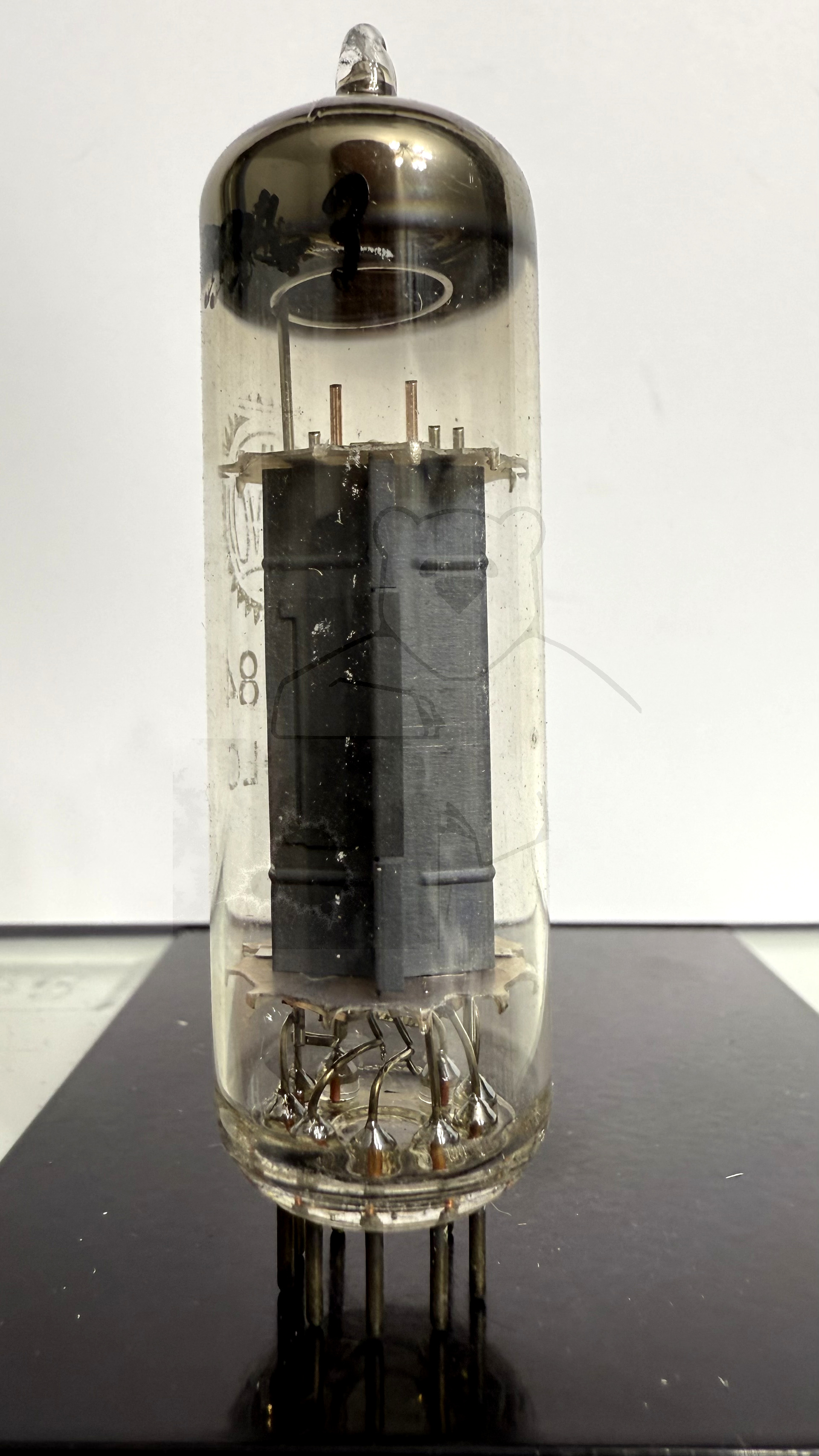

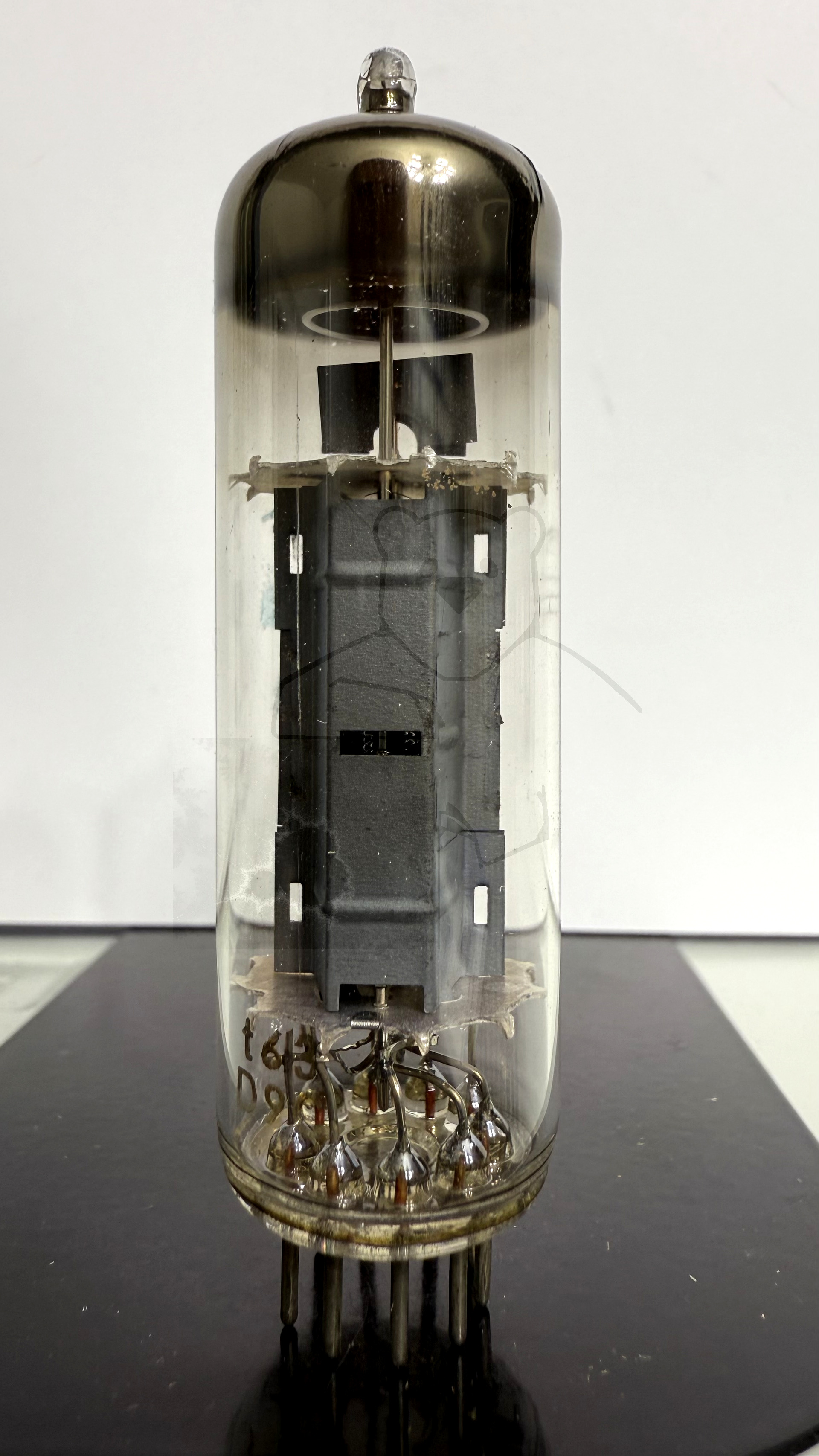

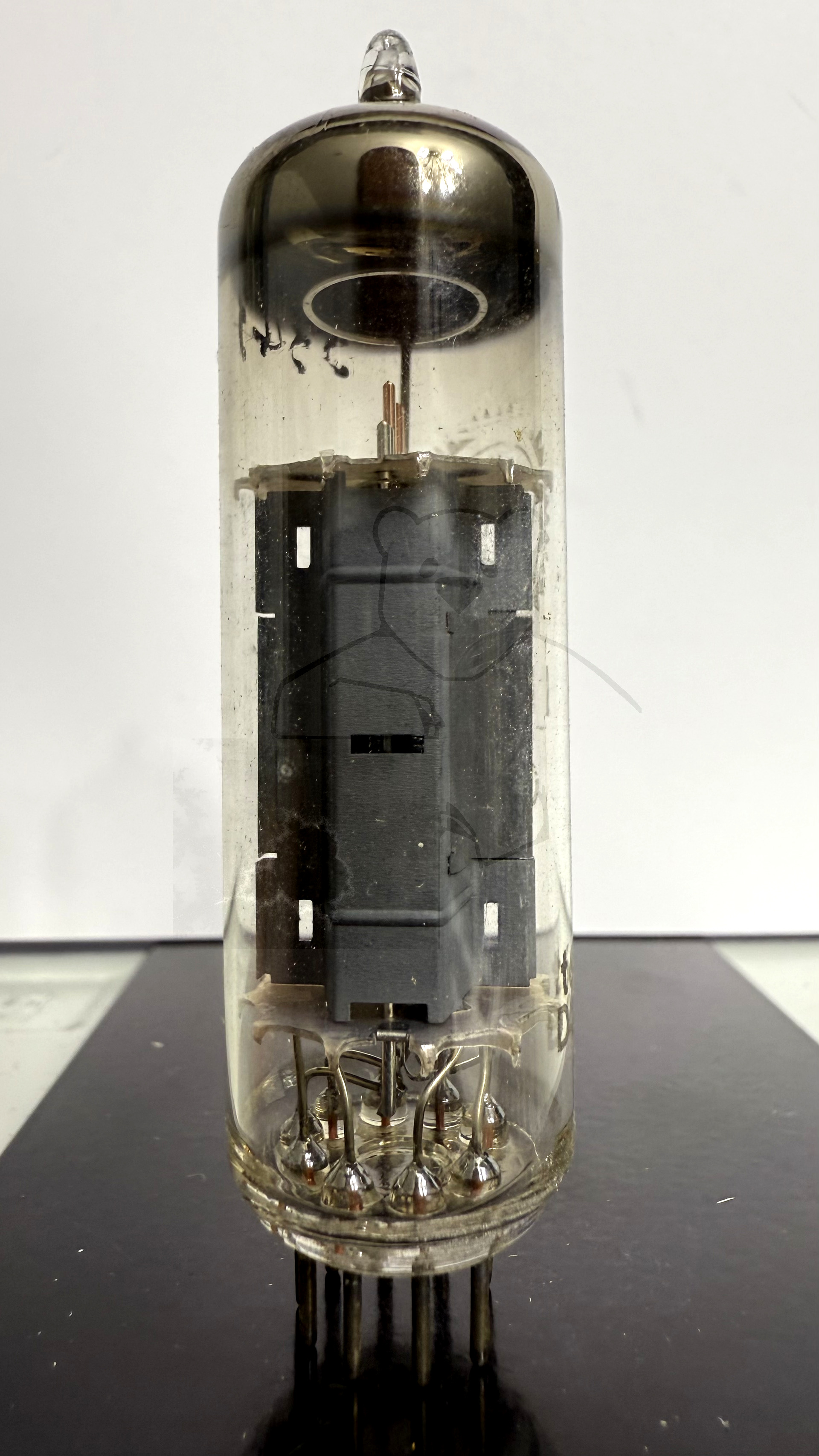

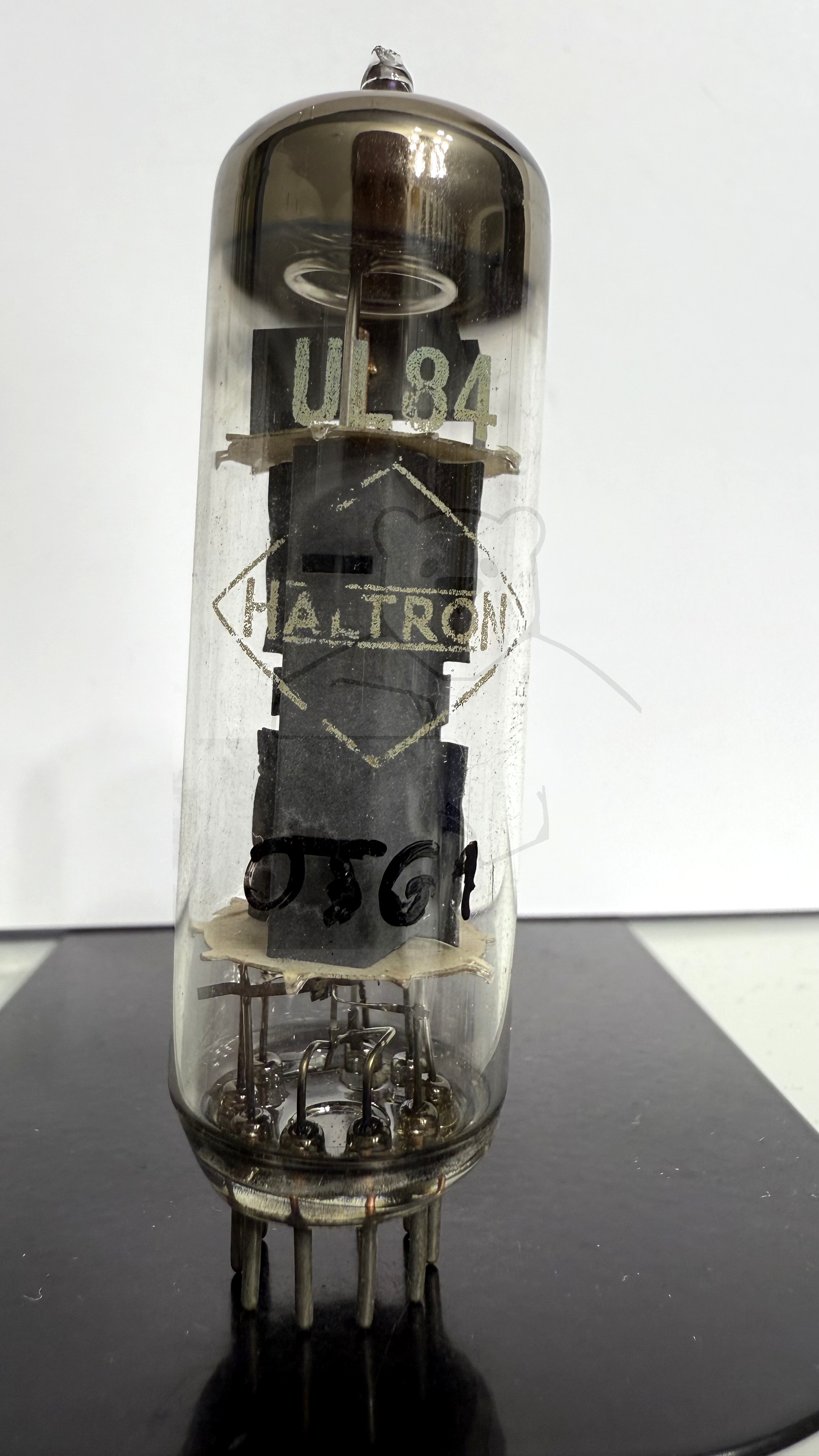

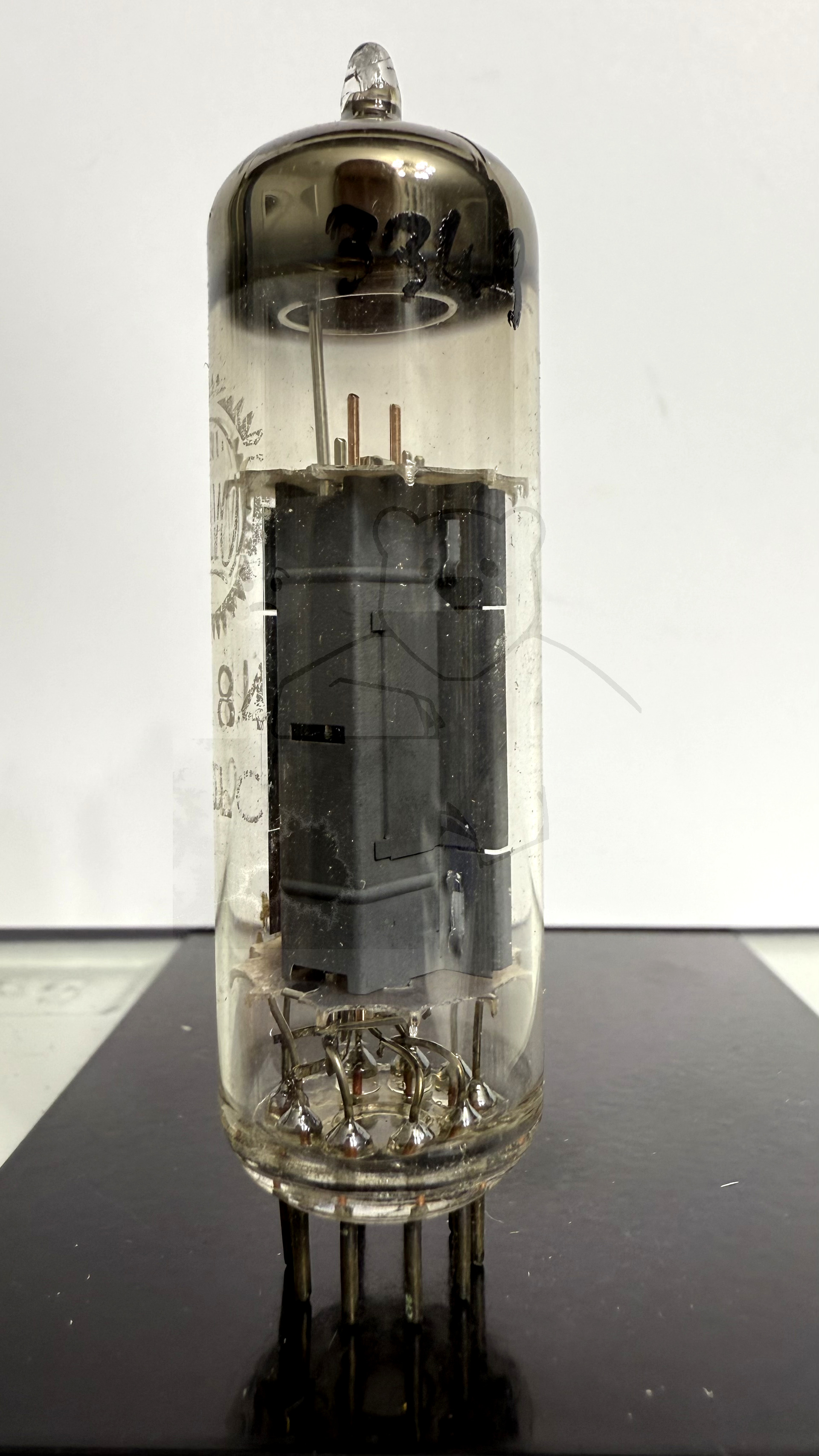

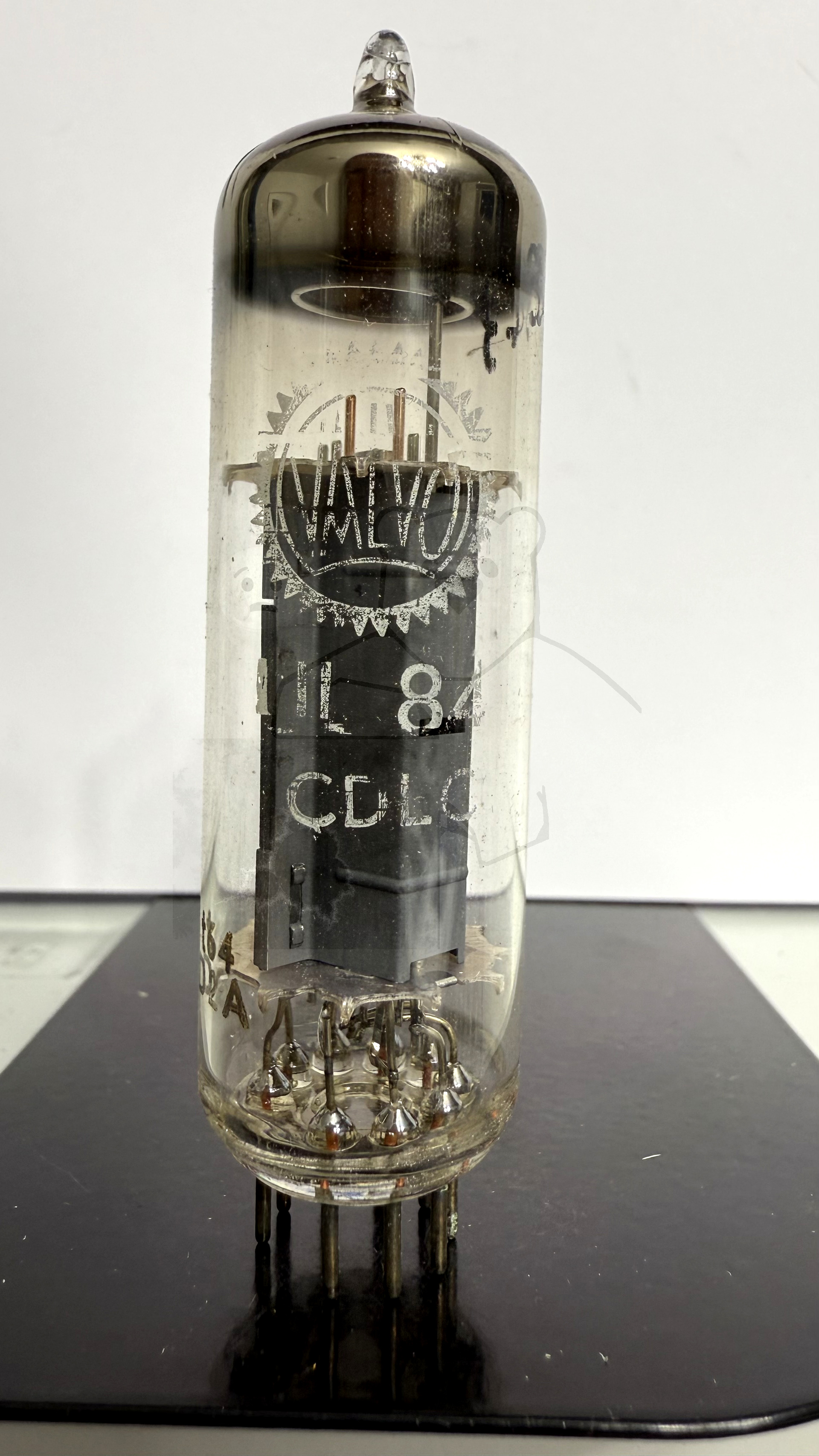

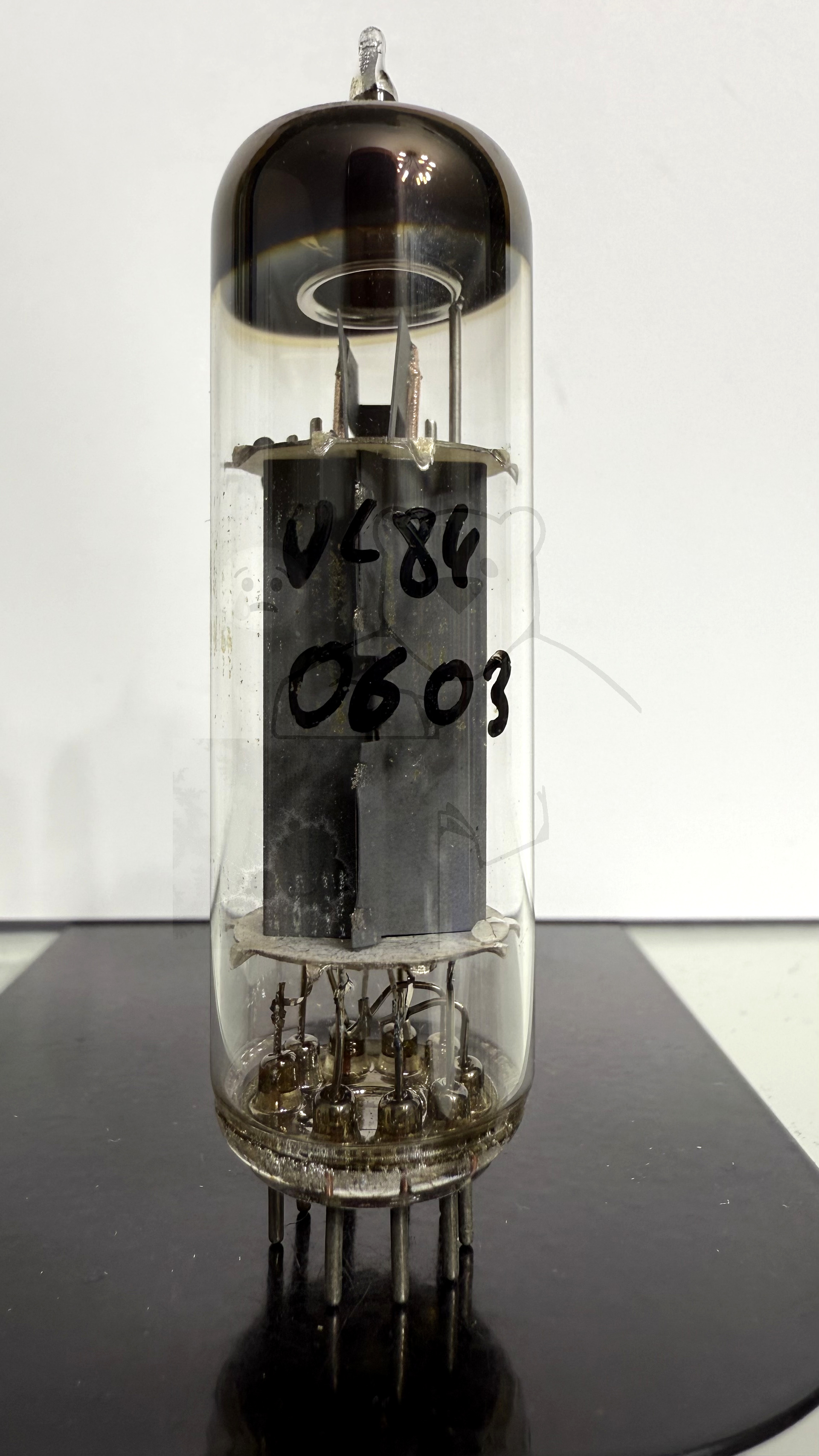

Daten und Bilder der Röhre: UL84

🔎 Beschreibung der Röhre: UL84

Name	UL84
Vergleichsname	45B5
Heizspannung (Volt)	45
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UL84

	System 1
Kathode	3
Gitter 1	2
Gitter 2	9
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

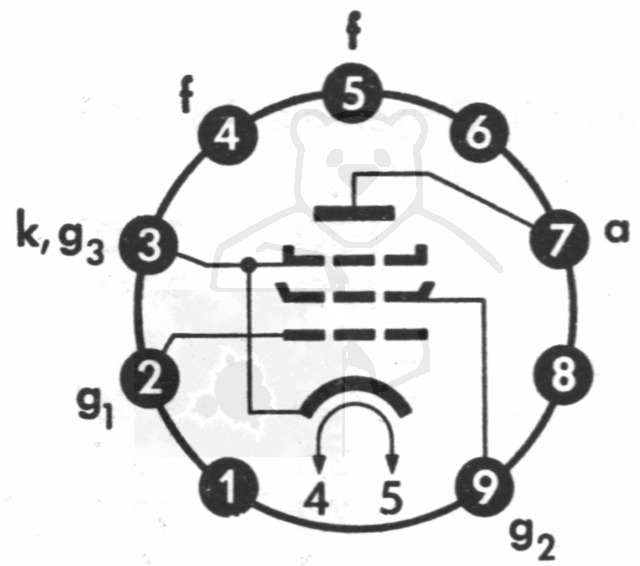

🔎 Sockelschaltung der UL84

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UL84
Datenblatt UL84 La Radiotechnique [www.tubedata.info].pdf (152 kB)
Datenblatt UL84 Lamina [www.tubedata.info].pdf (680 kB)
Datenblatt UL84 Mazda Belvu [www.tubedata.info].pdf (656 kB)
Datenblatt UL84 Philips Version 1 [www.tubedata.info].pdf (1722 kB)
Datenblatt UL84 Philips Version 2 [www.tubedata.info].pdf (56 kB)
Datenblatt UL84 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (3549 kB)
Pruefkarte UL84 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte UL84 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
