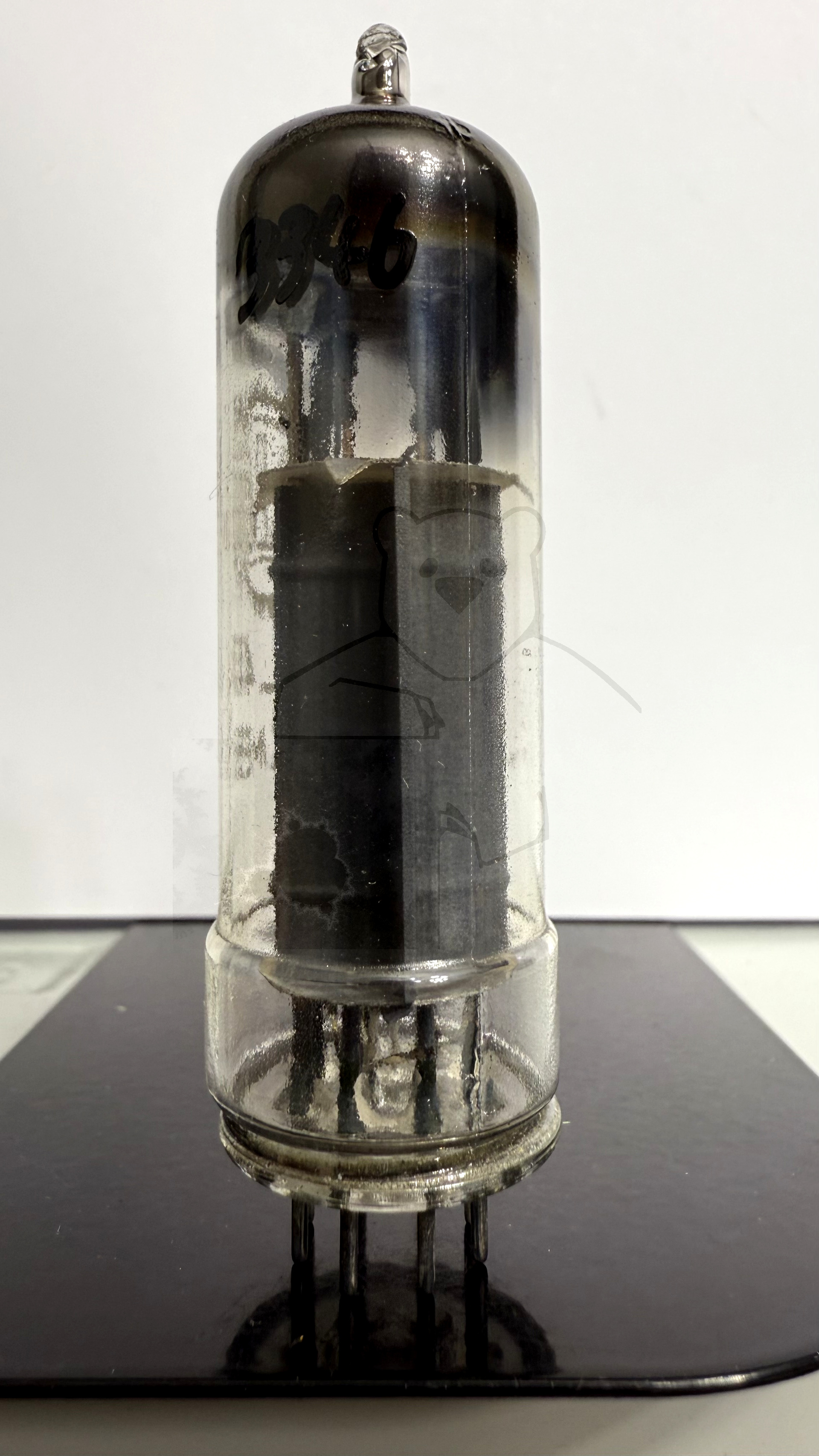

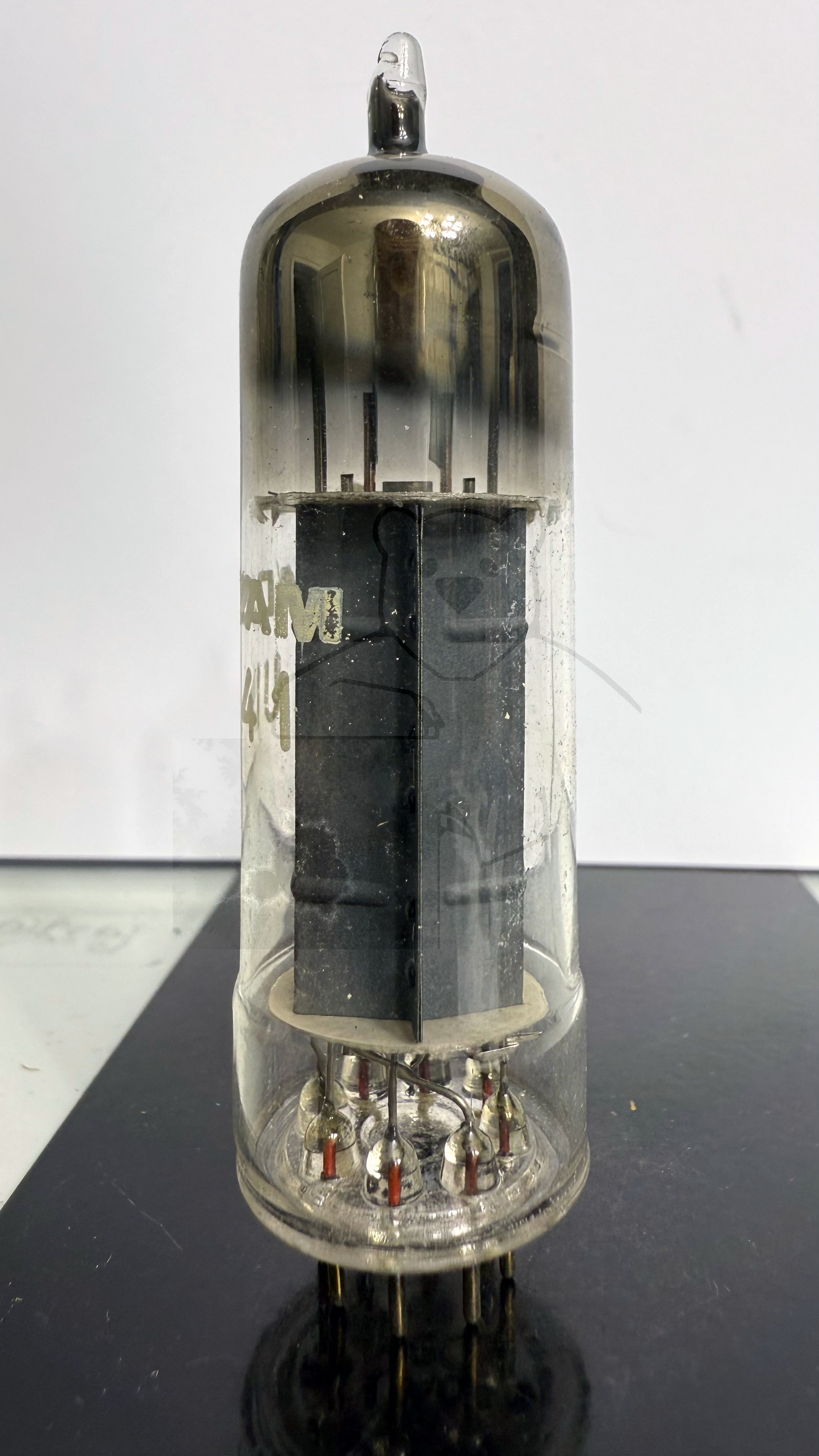

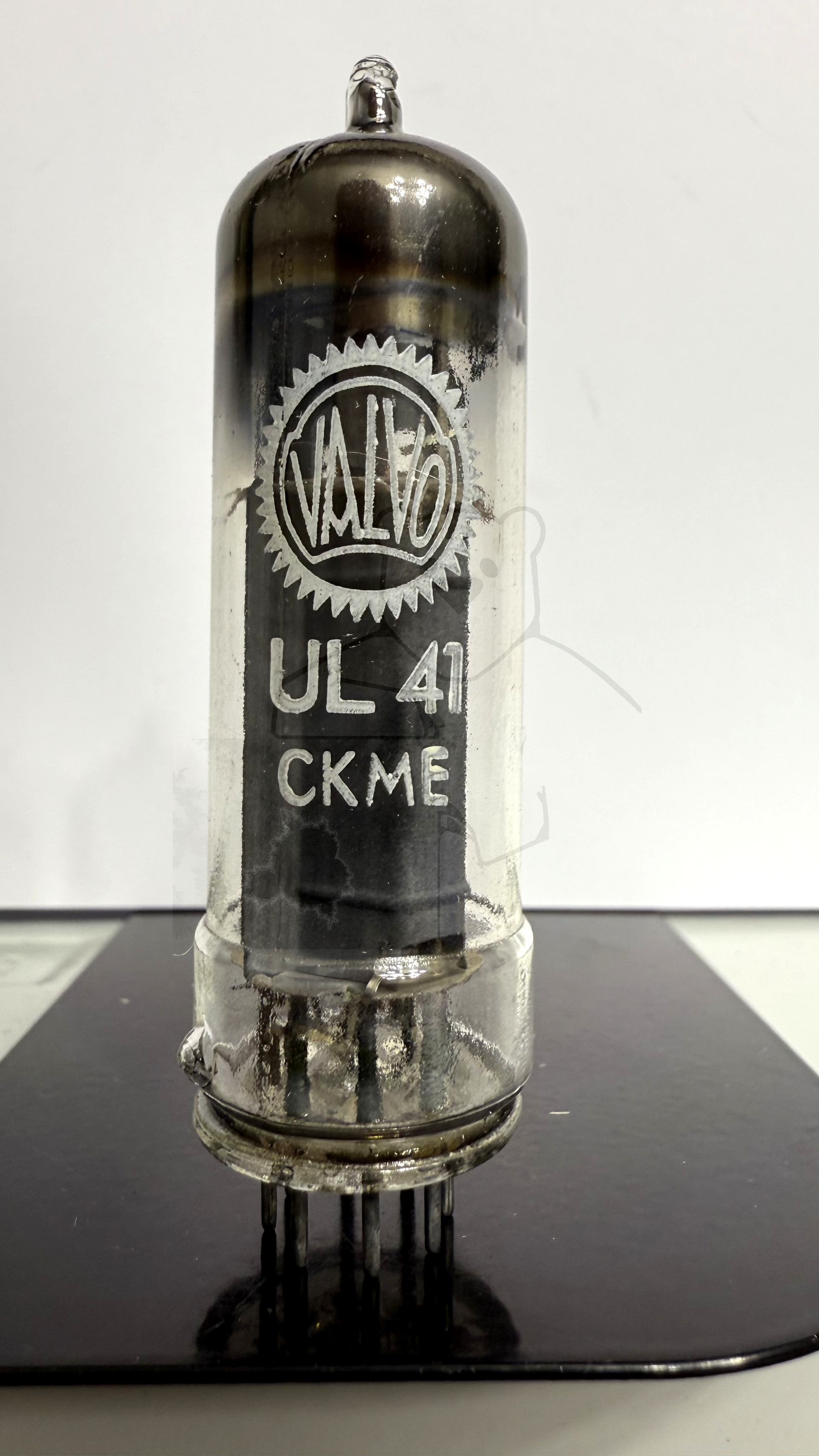

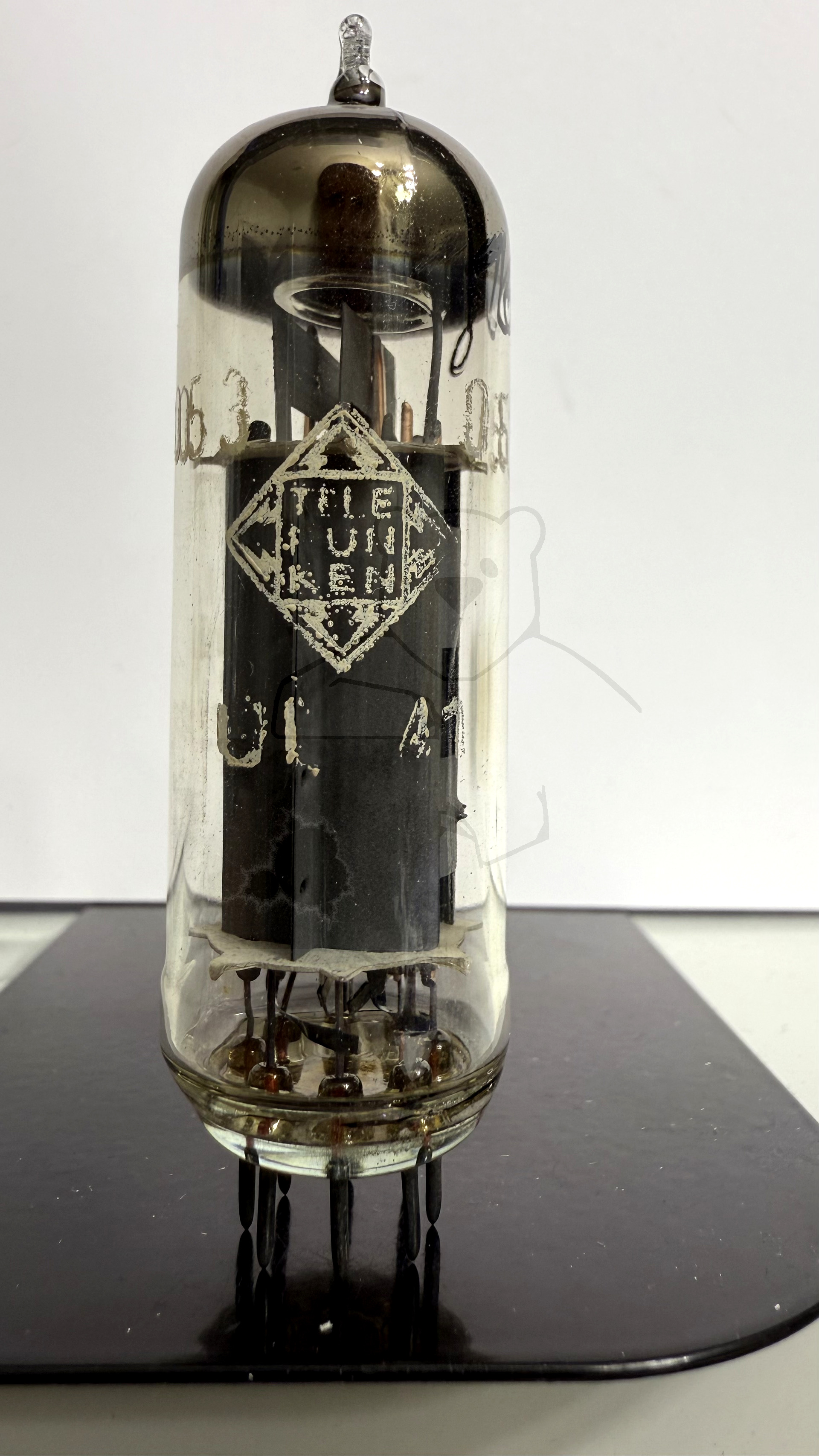

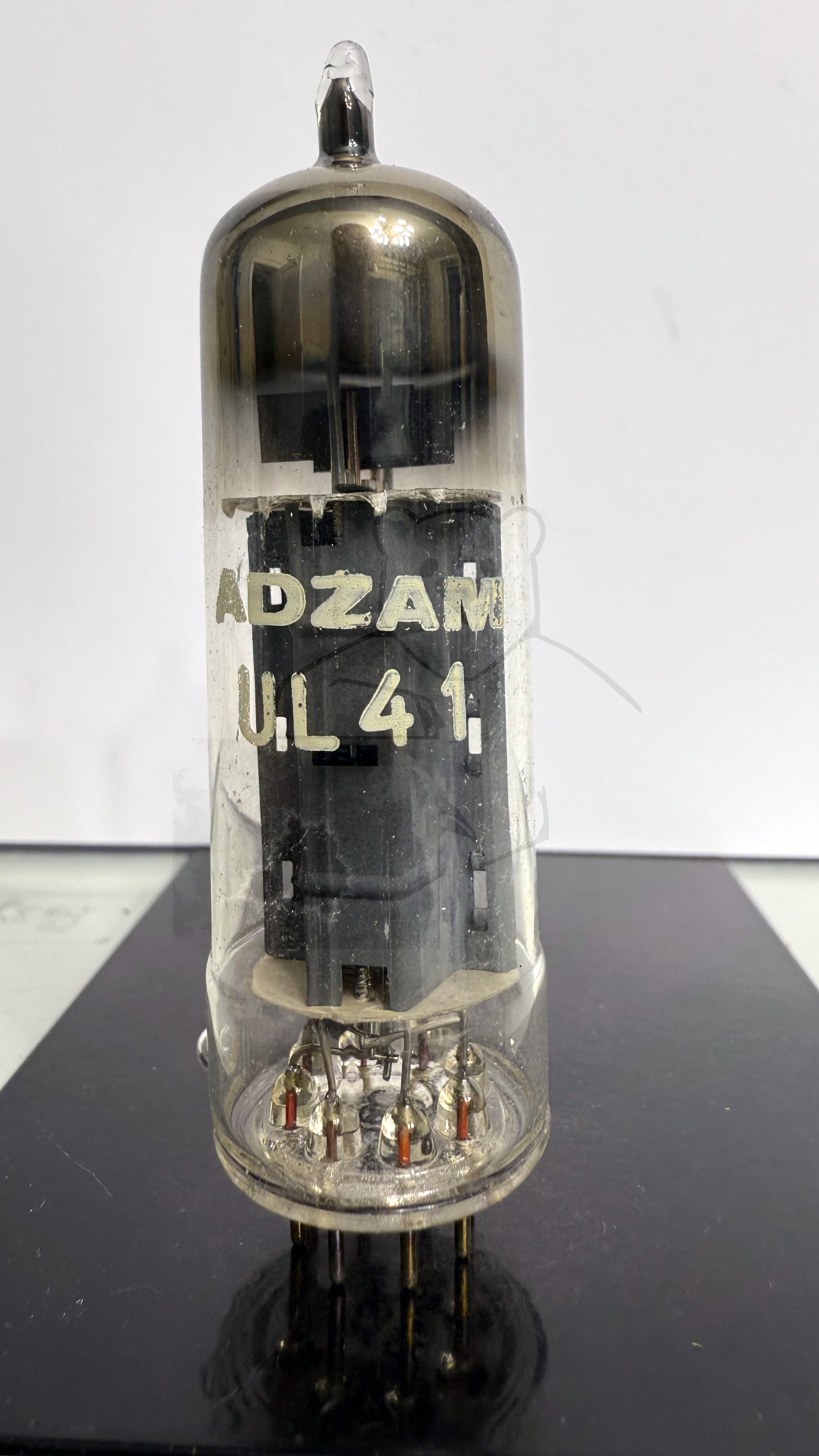

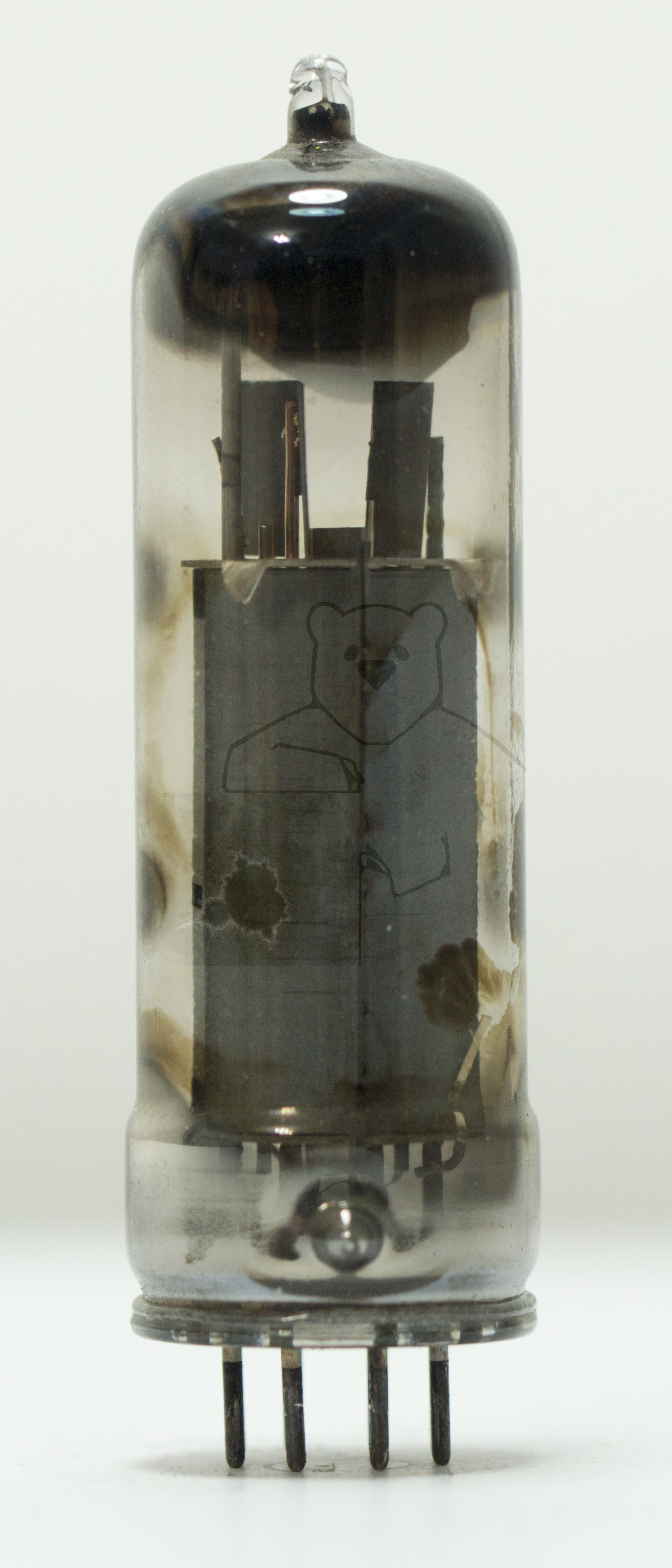

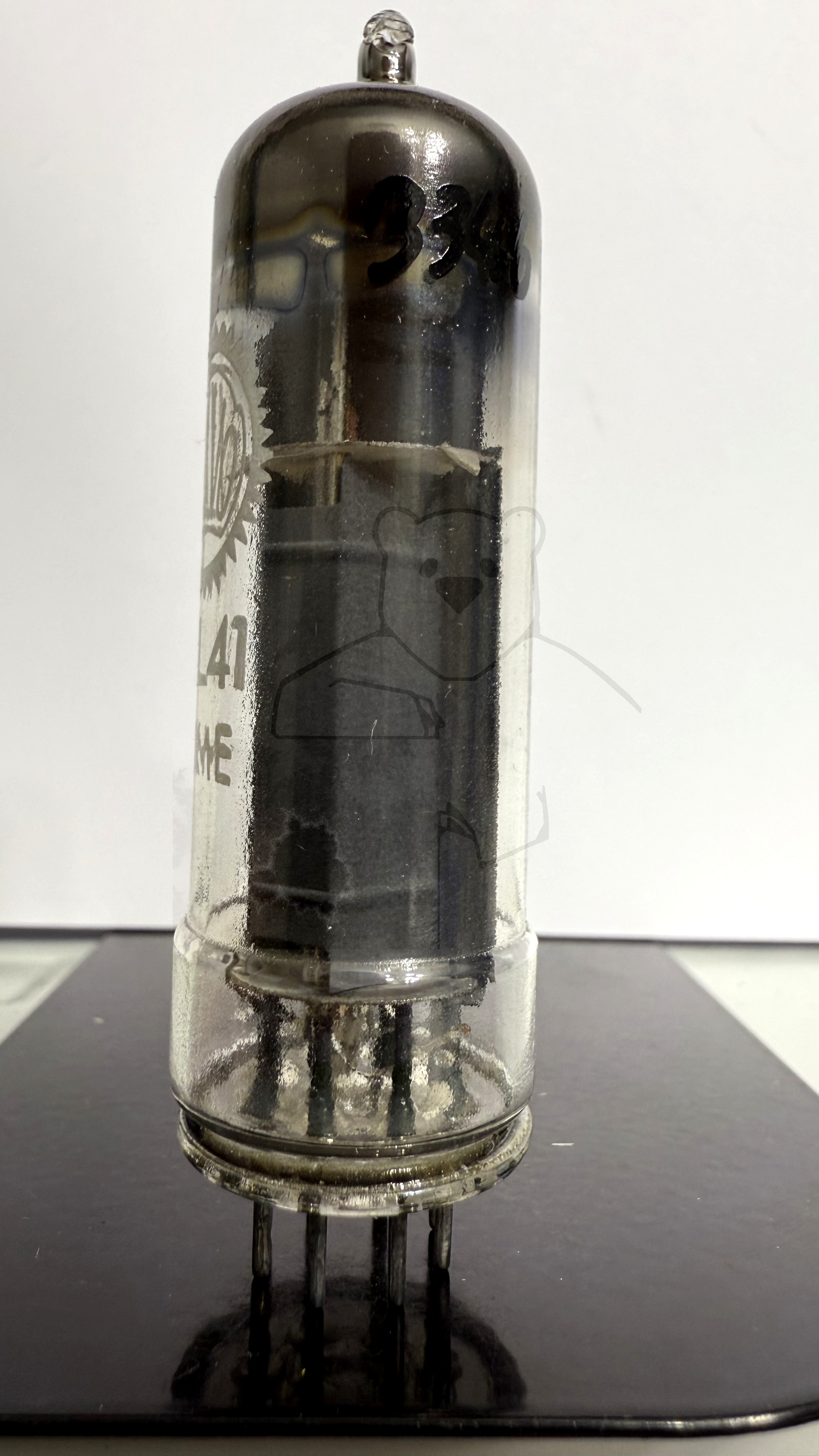

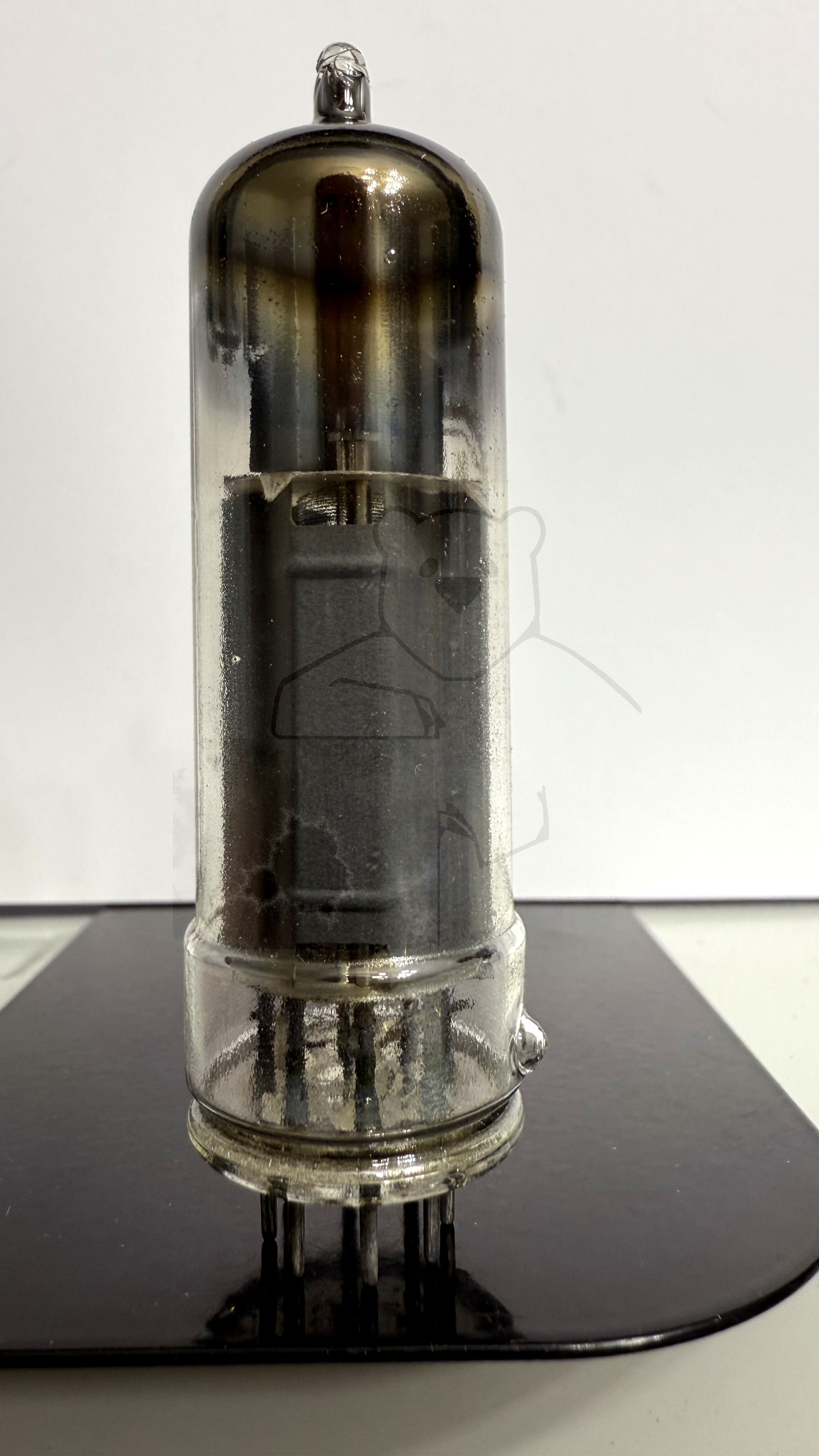

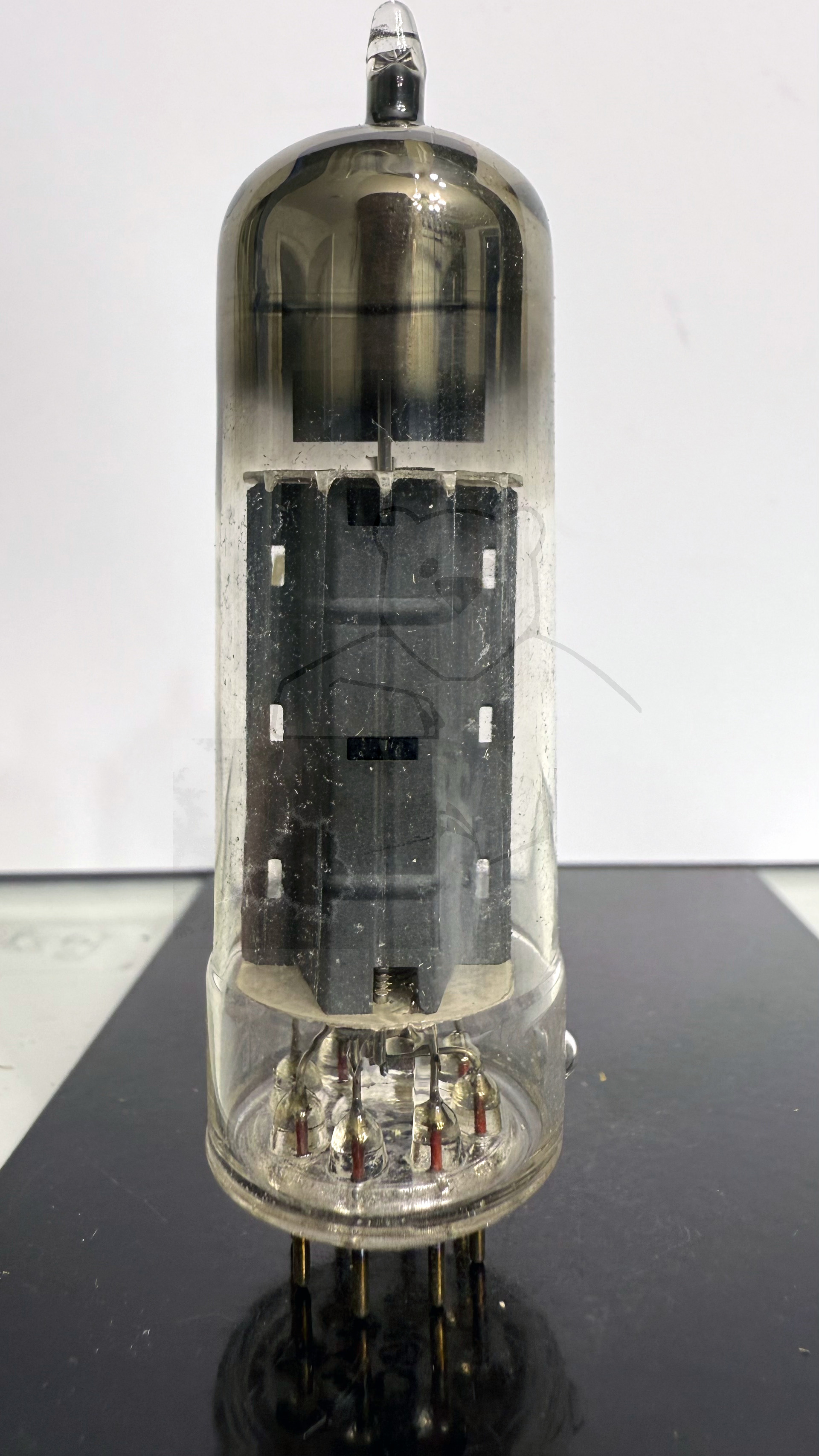

Daten und Bilder der Röhre: UL41

🔎 Beschreibung der Röhre: UL41

Name	UL41
Vergleichsname	45A5
Heizspannung (Volt)	45
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UL41

	System 1
Kathode	7
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UL41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UL41
Anwendung UL41 [www.tubedata.info].pdf (590 kB)
Datenblatt UL41 La Radiotechnique [www.tubedata.info].pdf (99 kB)
Datenblatt UL41 Mazda Belvu [www.tubedata.info].pdf (115 kB)
Datenblatt UL41 Philips [www.tubedata.info].pdf (415 kB)
Datenblatt UL41 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (2086 kB)
Pruefkarte UL41 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)
Pruefkarte UL41 UL46 UL44 - Funke W19 Roehrenpruefer.pdf (176 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
